系统分析师案例刷题（八）数据库

第一大题

在某电商系统数据库中设计如下关系模式:

订单表(orders)(订单号，用户编号，用户名称，商品编号，商品名称，优惠券编号，订单时间，订单金额，订单状态，用户vip等级)

用户表(users)(用户编号，用户名称，累计金额，用户vip等级)

问题1:

(1)分析订单表存在的函数依赖。

(2)订单表属于第几范式?为什么?

(3)对订单表进行分解，使其满足BCNF范式，给出分解后的关系模式。

问题2:针对问题1的分解结果:

(1)分解是否保持函数依赖?说明理由。

(2)分解是否是无损分解?说明理由。

问题3:补充触发器SQL代码空白:

CREATE TRIGGER update_vip_level

AFTER (a) ON_(b)

FOREACH_( c)

BEGIN

UPDATE 订单表

SET用户vip等级=_ ( d) _

分析师

WHERE用户编号=:NEW.(e) ;

END;

问题4:

(1)上述触发器存在哪些性能问题?

(2)给出至少2个优化方案。
第二大题

某软件企业开发一套类似于淘宝网上商城业务的电子商务网站。该系统涉及多种用户角色，包括购物用户，商铺管理员，系统管理员等。

在数据库设计中，该系统数据库的核心关系包括:

产品(产品编码，产品名称，产品价格，库存数量，商铺编码)

商铺(商铺编码，商铺名称，商铺地址，商铺邮箱，服务电话;

用户(用户编码，用户名称，用户地址，联系电话)

订单(订单编码，订单日期，用户编码，商铺编码，产品编码，产品数量，订单总价)不同用户角色也有不同的数据需求，为此该软件企业在基本数据库关系模式的基础上，定制了许多试图。其中，有很多视图涉及到多表关联和聚集函数运算。

1）应用程序实现

在 Java/后端代码里手动维护汇总表。
说是手动同步，本质做个逻辑判断让代码自动同步

当订单新增、商品库存变化时，业务代码里同步更新汇总表
比如：下单成功后，不仅插订单表，还要更新当天销售统计表
由应用层保证两张表数据一致

优点：灵活，逻辑完全可控
缺点：代码侵入强，容易漏写，出错就不一致

① 业务逻辑更灵活

汇总逻辑可能很复杂：

满减、折扣、优惠券计算

不同商品不同统计规则

异常订单要过滤

这些写在 Java 里简单、易读、好维护

写在触发器里会变成一堆复杂 SQL，非常难改。

② 便于控制事务

Java 可以用事务：

订单插入成功 → 再更新汇总

任意一步失败 → 整体回滚

触发器是数据库隐式事务，出问题很难排查。

③ 便于扩展、加日志、加监控

Java 里可以：

打日志

监控统计是否正确

发送消息、通知、报表

数据库触发器做不到这么灵活。

④ 避免数据库压力过大

触发器是行级触发，订单量大时数据库 CPU 爆掉。

Java 可以做批量更新、异步更新、限流，更稳定。

2）触发器实现

用数据库触发器自动同步。

在订单表、产品表上建立 INSERT/UPDATE/DELETE 触发器
只要原表数据发生变化，数据库自动触发 SQL 更新汇总表
不需要改业务代码，数据库自己保证同步

优点：实时同步，不用改程序
缺点：触发器多了性能差，排错难

3）物化视图实现

把视图结果物理存储，定时/自动刷新。

物化视图 = 物理化的视图，真实存储数据
查询直接读物化视图，极快
原表变化后，通过刷新（手动/定时/自动） 保持一致

优点：性能最好，不用写代码，数据库原生支持
缺点：部分数据库（MySQL）不支持，数据有短暂延迟

第三大题

阅读以下关于系统数据分析与建模的叙述，在答题纸上回答问题1至问题3。

数据库设计标准4 个阶段

需求分析阶段

收集数据需求、处理流程、约束条件，明确要存什么、怎么用。
概念结构设计阶段

绘制 E-R 图，抽象实体、属性、联系，与具体数据库无关。
逻辑结构设计阶段

把实体→表，属性→字段，联系→外键 / 关联表，做范式优化。
物理结构设计阶段

选择存储引擎、设计索引、分区、主从复制等物理实施方案。

需求分析 → 概念设计（E-R）→ 逻辑设计（表结构）→ 物理设计（索引/存储）

需求捕获（用例图驱动）
- 分析业务，识别参与者（如：买家、卖家）
- 定义核心用例（如：下单、支付、发货）
- 输出：清晰的功能边界与用户价值
数据提取（从用例到实体）
- 遍历每个用例，提取必须存储的业务对象
  - "下单" → 实体：用户、商品、订单、订单明细
  - "支付" → 实体：支付记录、交易流水
- 规则：每个用例的执行，必然依赖或产生某些数据

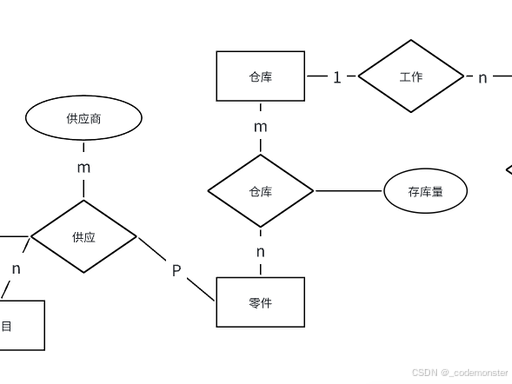

ER 图设计
- 将提取的"业务对象"转为ER图实体
- 定义属性与主键
- 根据业务规则定义关系（1:N, M:N）
- 输出：完整的概念数据模型
双向校验（关键）
- 用例 → 数据：所有用例所需数据是否都在ER图中？
- 数据 → 用例：ER图中所有实体是否被至少一个用例使用？
- 目的：确保功能与数据完全匹配，无遗漏、无冗余

实例：电商系统

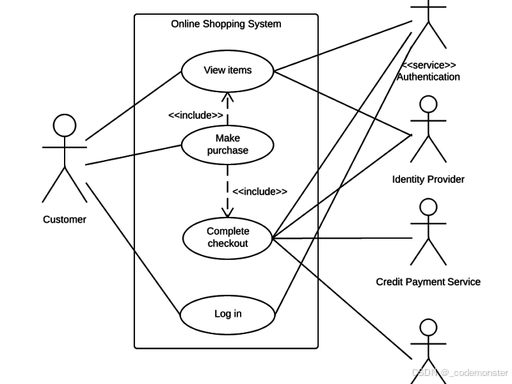

用例图

参与者：顾客、管理员
用例：注册、登录、浏览商品、加入购物车、提交订单 、支付

ER 图（从用例推导）

实体：用户(User)、商品(Product)、购物车(Cart)、订单(Order)、订单明细(OrderItem)
关系：
- 用户 1:N 订单
- 订单 1:N 订单明细
- 订单明细 N:1 商品

第四大题阅读以下关于数据库分析与建模的叙述，在答题纸上回答问题1至问题3.

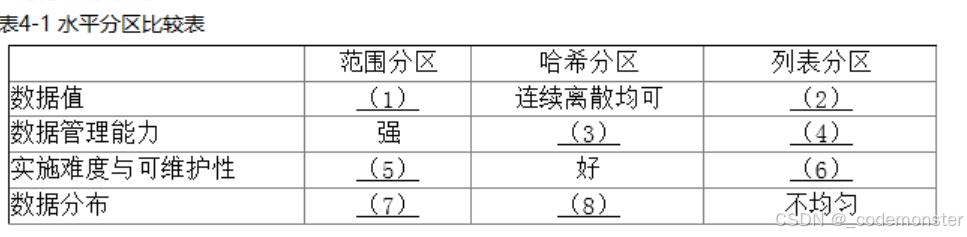

$说明】某电子商务企业随着业务不断发展，销售订单不断增加，每月订单超过了50万笔，急需开发一套新的互联网电子订单系统。同时该电商希望建立相应的数据中心，能够对订单数据进行分析挖掘，以便更好地服务用户。王工负责订单系统的数据库设计与开发，初步设计的核心订单关系模式为: orders (order_no, customer_no, order_date, product_no, price, ...); 考虑订单数据过多，单一表的设计会对系统性能产生较大影响，仅仅采用索引不足以解决性能问题。因此，需要将订单表拆分，按月存储。王工采用反规范化设计方法来解决，给出了相应的解决方案。李工负责数据中心的设计与开发。李工认为王工的解决方案存在问题，建议采用数据物理分区技术。在解决性能问题的同时，也为后续的数据迁移、数据挖掘和分析等工作提供支持。【问题1】(8分) 常见的反规范化设计包括增加冗余列、增加派生列、重新组表和表分割。为解决题干所述需求，王工采用的是哪种方法?请用300字以内的文字解释说明该方法，并指出其优缺点。 `王工采用的是表分割的方式进行反规范化设计。` `表分割包括水平分割与垂直分割两种形式:` `水平分割:把一张表的数据按行切成多张表，表结构一样，数据不同。` `垂直分割:把主码和一些列放到一个表，然后把主码和另外的列放到另一个表中。` `优点:` `(1)表分割的方式将数据分布到多个逻辑与物理上均独立的不同的表。对于电子商务中的订单，最频紧的操作针对的是当月的订单表，表分割后有效地减少了操作表(即当月订单表)的记录数，可有效提升性能。同时按月进行表分割后，也可以针对各月份数据进行管理，有利于数据迁移、备份和管理。` `缺点: (1)表分割的方式从逻辑上破坏了关系概念的完整性，由一个关系变为多个关系。因此，进行历史数居的数据挖掘和分析时，必须执行多表集合并操作，相对于单表形式，复杂度较高，增加了数据维护的难度，应用软件设计和实现也更为复杂。` 【问题2】(8分) 物理数据分区技术一般分为水平分区和垂直分区，数据库中常见的是水平分区。水平分区分为范围分区、哈希分区、列表分区等。请阅读下表，在(1)\~(8)中填写不同分区方法在数据值、数据管理能力、实施难度与可维护性、数据分布等方面的特点。 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/63072ae7dfec45e4a88987b8f7114cbc.png) `(1)连续` `(2)离散` `(3)弱` `(4)强` `(5)好` `(6)好` `(7)不均匀` `(8)均匀` 【问题3】(9分) 根据需求，李工宜选择物理水平分区中的哪种分区方法?请用300字以内的文字分别解释说明该方法的优缺点。 `范围分区李工宜选择范围分区方式。` `范围分区优点包括:实现容易、数据管理能力强、提高查询效果、利于维护如备份恢复时间都可缩短、利于做过期过处理。` `范围分区缺点包括：数据分布不均匀所以可以与哈希分区组合应用`$

一、常见的反规范化设计（高频考点）

1. 冗余字段（最常用）

把关联表的常用字段直接复制一份到主表
例：订单表 order 里，不只存 user_id，还冗余存 user_name、user_phone
好处：查订单时不用再关联用户表

2. 合并表（两张表合成一张）

把一对一、一对多的表强行合并
例：用户表 + 用户详情表 → 合并成一张大表
好处：少一次 join

3. 增加汇总/统计字段

提前算好总数、合计，存在表里
例：商品表加 total_sales 总销量，而不是每次查订单去 sum
好处：统计查询极快

4. 建立中间表/快照表（物化视图思路）

把多表 join 的结果物理存成一张表
报表专用，定时更新
好处：复杂报表秒出

5. 数组/集合类型（NoSQL 思路）

把一对多数据存在一个字段里
例：用户表加 hobby 存 '篮球,游戏,读书'
好处：不用建子表，不用关联

6. 允许部分数据重复

比如大量日志、历史记录，允许重复存储
不追求完全干净，追求写入快

规范化：减少冗余、保证一致性、方便更新
反规范化 ：增加冗余、减少 JOIN、提高查询速度

水平分区 vs 垂直分区技术对比表

类型	拆分方式	常见具体分区技术	典型场景	优点	缺点
水平分区（按行切）	把同一张表的不同行分到不同分区表结构完全一样	1. 范围分区 2. 哈希分区 3. 列表分区 4. 组合分区（如范围+哈希）	订单表按年/月日志按时间用户按地区/ID	单表数据量小查询更快删除历史数据极快	跨分区查询复杂需要路由规则
垂直分区（按列切）	把一张表的列拆成多张表按字段使用频率拆分	1. 基础+扩展拆分 2. 冷热列分离 3. 大字段独立表	字段极多的大表含 TEXT/BLOB 字段常用字段与不常用字段分离	热字段表更小 IO 更快减少不必要字段读取	需要 JOIN 查询增加表数量

三种水平分区技术再简单说明（必考点）

范围分区（RANGE）

按连续区间拆分，如：时间、价格、ID 区间

例：订单按 2023、2024、2025 年分区
列表分区（LIST）

按离散值列表拆分

例：按省份/地区/状态分区
哈希分区（HASH）

对字段做哈希运算均匀分散数据

例：用户 ID 哈希取模，均匀分布到多个分区

水平分区：切行，表结构不变 → 常用范围、哈希、列表
垂直分区：切列，拆成多个表 → 冷热分离、基础+扩展

第五大题

阅读以下关于数据库设计的叙述，在答题纸上回答问题1至问题3。某航空公司要开发一个订票信息处理系统，以方便各个代理商销售机票。开发小组经过设计，给出该系统的部分关系模式如下:

航班(航班编号，航空公司，起飞地，起飞时间，目的地，到达时间，剩余票数，票价)

代理商(代理商编号，代理商名称，客服电话，地址，负责人)

机票代理(代理商编号，航班编号，票价)

旅客(身份证号，姓名，性别，出生日期，电话)

购票(购票单号，身份证号，航班编号，搭乘日期，购票金额)

在提供给用户的界面上，其核心功能是当用户查询某航班时，将该航班所有的代理商信息及其优惠票价信息，返回给用户，方便用户购买价格优惠的机票。在实现过程中发现，要实现此功能，需要在代理商和机票代理两个关系模式上进行连接操作，性能很差。为此开发小组将机票代理关系模式进行了扩充，结果为:

机票代理(代理商编号，航班编号，代理商名称，客服电话，票价)这样，用户在查找信息时只需对机票代理关系模式进行查询即可，提高了查询效率。

【问题1】(6分)

机票代理关系模式的修改，满足了用户对代理商机票价格查询的需求，提高了查询效率。但这种修改导致机票代理关系模式不满足3NF，会带来存储异常的问题。

1)请具体说明其问题，并举例说明。
会带来数据的冗余，比如需要存大量重复的客服电话、代理商名称
修改异常，由于有上述冗余情况，比如客服电话变更了，就需要大量修改客服电话并保持一致，否则就会出现客服电话值不一致的情况

2)这种存储异常会造成数据不一致，请给出解决该存储异常的方案。
可使用触发器在修改时，检查并更新对应数据的方式来解决数据不一致的问题

【问題2】(9分)

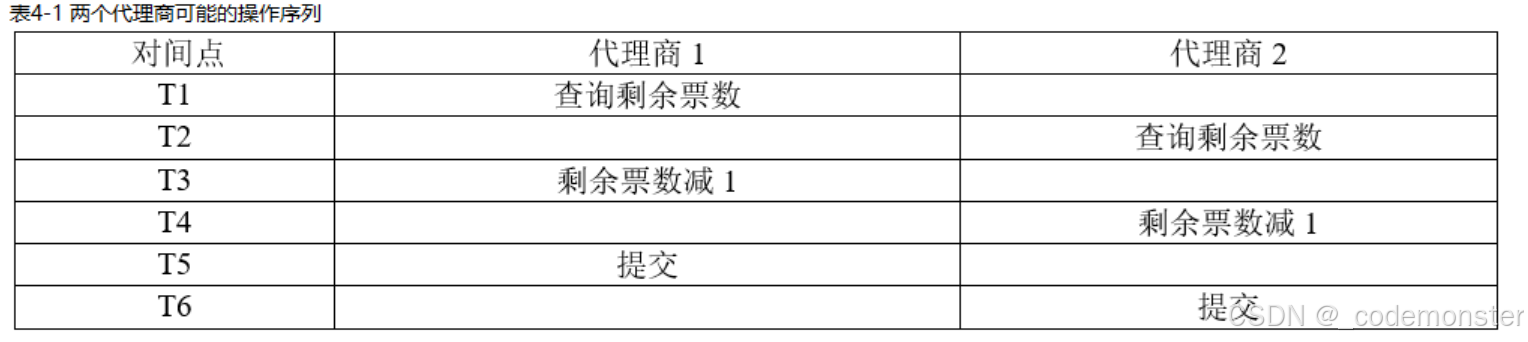

在机票销售信息处理系统中，两个代理商的售票并发执行，可能产生的操作序列如表4-1所示。

假设两个代理商执行之前，该航班仅剩1张机票。

1)请说明上述两个代理商操作的结果。
两个代理商都成功售出一张票，剩余票数为0

2)并发操作会带来数据不一致的问题，请具体说明3种问题。
脏读：你看到别人写了字，结果他Ctrl+Z 撤销了
不可重复读：你看同一行，第一次 100，第二次 90
丢失修改：你改完，别人也改，你的修改直接没了

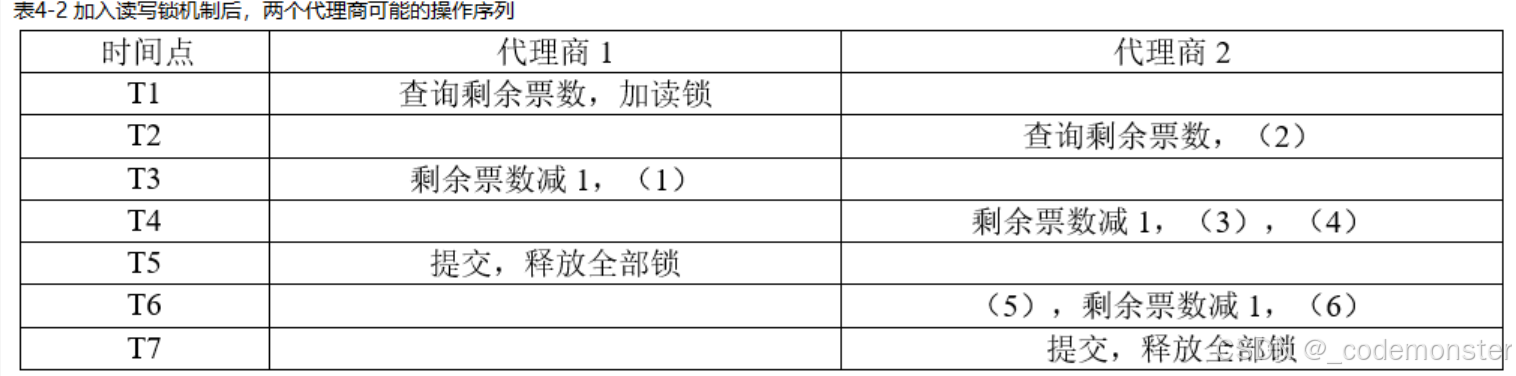

$问题3】(10分) 为了避免问题2中的问题，开发组使用库的读写锁机制，操作序列变为表4-2所示。表4-2加入读写锁机制后，两个代理商可能的操作序列 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/66db9116289e43238bb06ae0fe8b3086.png) 请填写表中的空白项，并用150字以内的文字说明读写锁机制的缺点。 `(1)加写锁` `(2)加读锁` `(3)加写锁` `(4)等待` `(5)得到通知` `(6)加写锁` `读多写易饿，实现复杂开销大，优先级反转，还可能死锁。`$

读写锁核心规则

加了读锁 → 还能再加读锁
（读读共享，多人可以一起读）
加了读锁 → 不能加写锁
加了写锁 → 任何锁都加不了
（写写互斥、读写互斥，独占）
