一、先认识：什么是逻辑门
逻辑门 = 数字电路最基础开关元件
只识别 高电平1、低电平0
用来做判断、组合信号，单片机内部、电路板电路全由逻辑门组成
电平规则（统一标准）
高电平 = 通电 = 逻辑 1
低电平 = 断电 = 逻辑 0
二、非门（反相器）最简单

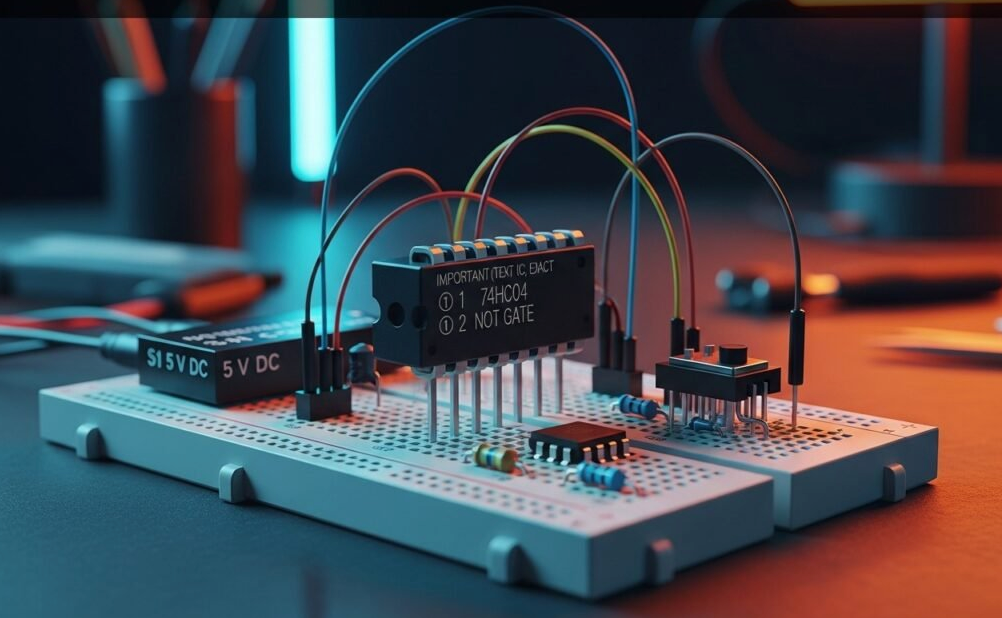

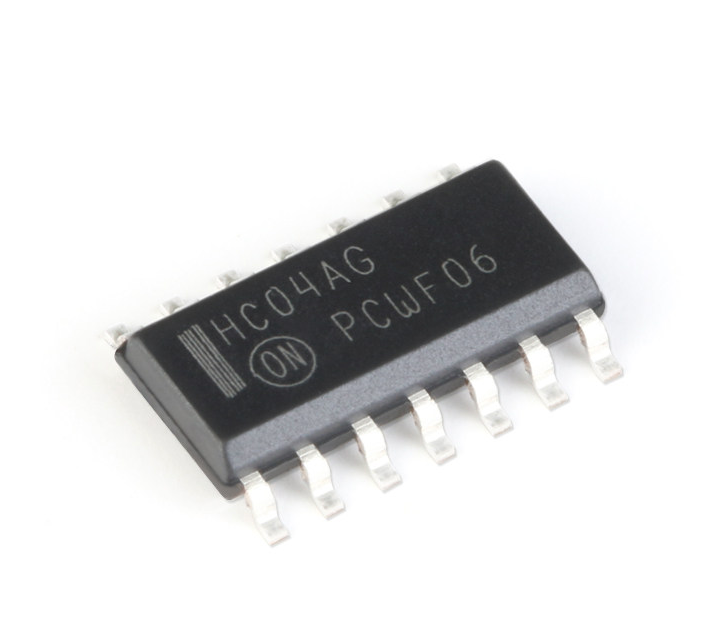

1. 实物实拍
常用芯片：74HC04 六反相器
整块贴片芯片，电路板最常见逻辑门芯片
2. 电路符号
输入A → 圆圈输出
作用：取反
3. 逻辑规则
输入0 → 输出1
输入1 → 输出0
4. 真值表
| 输入A | 输出 |
|---|---|
| 0 | 1 |
| 1 | 0 |
5. 通俗理解
你开灯我关灯，完全相反
按键高电平进来，非门直接变成低电平出去
6. 嵌入式用途
信号反向、电平翻转、按键电平修正
三、与门 AND

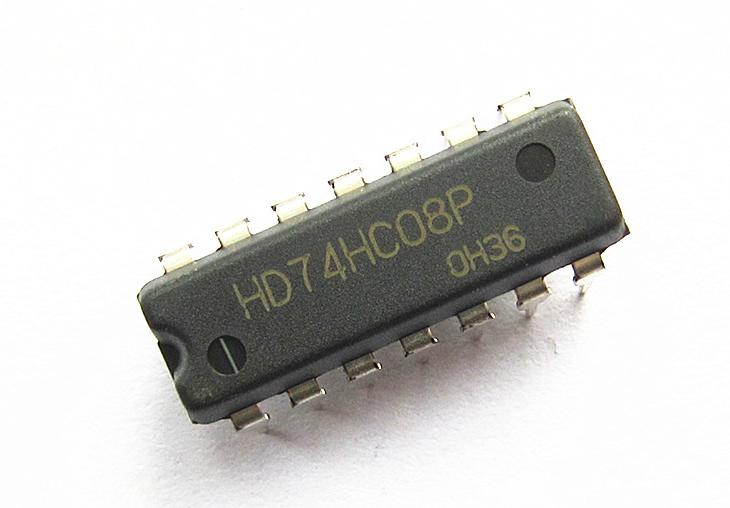

1. 实物实拍
常用芯片：74HC08 四二输入与门
2. 逻辑口诀
全1才出1，有0就出0
两个输入必须全部为高电平，输出才是高电平
3. 真值表
| A | B | 输出 |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
4. 生活举例
两把钥匙同时插好，门才能打开
两个条件全部满足才生效
5. 测试用途
双重条件触发、设备双重保护开关
四、或门 OR

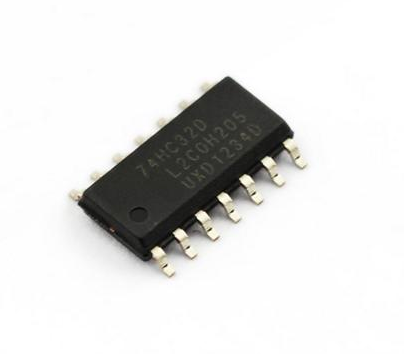

1. 实物实拍
常用芯片：74HC32 或门芯片

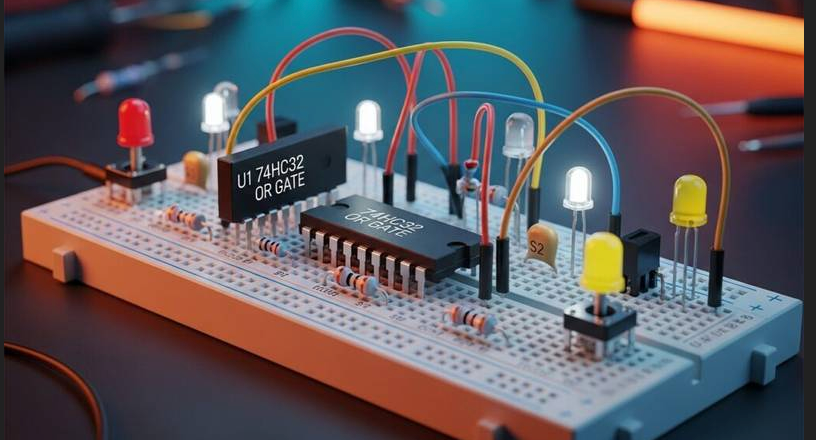

2. 逻辑口诀
有1就出1，全0才出0
任意一个输入是高电平，输出就是高电平
3. 真值表
| A | B | 输出 |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
4. 通俗理解
两个开关任意一个按下，灯就亮
5. 嵌入式用途
多按键唤醒设备、多路信号触发
五、三种门一句话速记
- 非门：相反（0变1，1变0）
- 与门：全都满足才生效
- 或门：任意满足就生效
六、真实简易逻辑电路

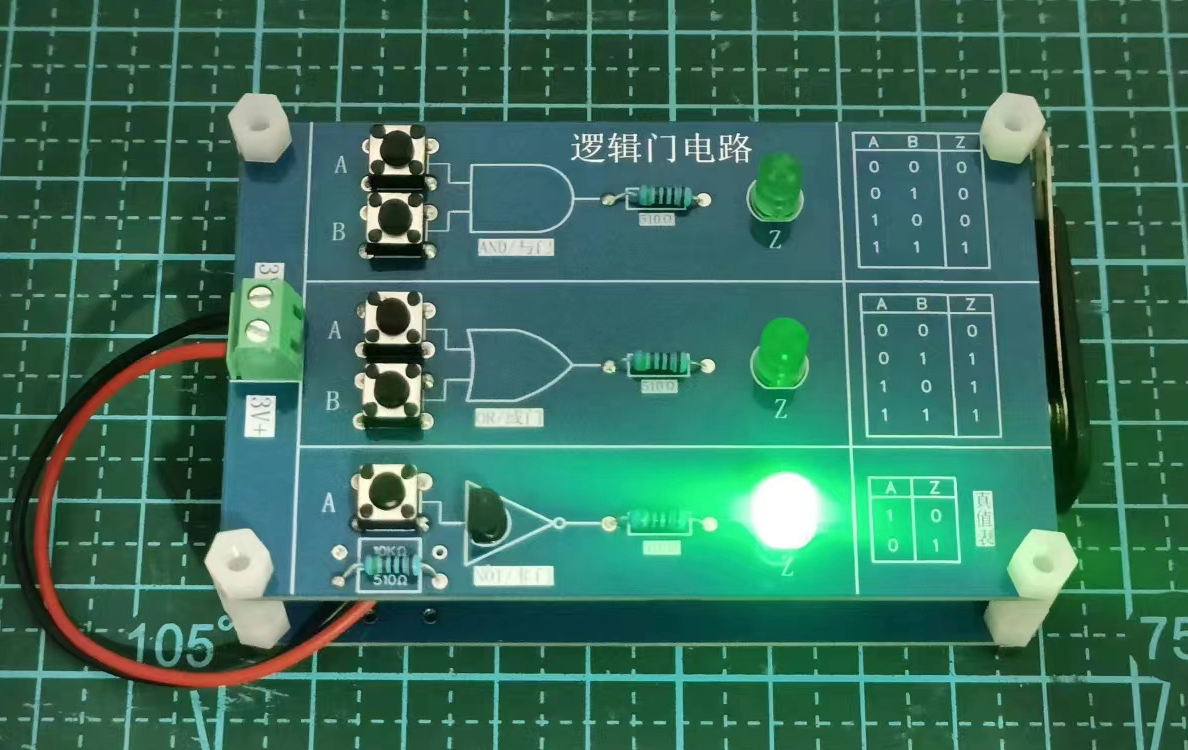

1. 按键+逻辑门控制LED实物电路
- 两个按键作为输入信号
- 接入与门 / 或门
- 最终输出驱动LED灯亮灭
与门
逻辑：两键同时按，LED 才亮
芯片：74HC08（14 脚 5V、7 脚 GND）
输入：两个按键，分别接 1、2 脚
输出：3 脚 → 220Ω 电阻 → LED 正极 → GND
或门逻辑：任意一键按下，LED 就亮
芯片：74HC32（14 脚 5V、7 脚 GND）
输入：两个按键，分别接 1、2 脚
输出：3 脚 → 220Ω 电阻 → LED 正极 → GND
非门：单按键控 LED逻辑：按键松开亮、按下灭（反相）
芯片：74HC04（14 脚 5V、7 脚 GND）
输入：按键接 1 脚（上拉 5V）
输出：2 脚 → 220Ω 电阻 → LED 正极 → GND
2. 实操测试方法
- 万用表测量输入端电平 0/1
- 对照逻辑规则判断输出是否正确
- 不符合规则 = 逻辑门损坏、电路虚焊
3. 常见电路故障
- 输入正常，输出不变 → 逻辑门烧坏
- 电平抖动 → 上拉电阻缺失
- 高低电平识别错误 → 供电电压不稳
七、总结
- 数字电路所有运算，底层只有 与、或、非
- 单片机内部运算、判断、条件判断全靠逻辑门实现
- 硬件故障很多都是逻辑电平逻辑错误
- 测试思路：给定输入电平 → 判断输出是否符合门电路规则
非门取反，与门双全，或门任一
高1低0，对照真值表直接测硬件
