车联网TBOX开发实战五，芯片方案与系统解析

车联网TBOX除了业务，感觉有必要先介绍一下芯片方案及系统知识

此专栏是想到哪里写哪里，并没有非常规范和明确的顺序，除非是单独一个比较大的主题，比如诊断和电源管理。毕竟已量产200W+了，车型几十个，电子电器架构好几代，TBOX硬件形态和集成形式也有好几种，涉及到的东西太多了，反正就是随心写。

TBOX说到底就是一个联网的盒子，主要芯片还是用的电信通讯方案，3G时代就不说了，毕竟现在也慢慢在退网，主要讲一下4G和5G的方案

先说4G方案

主要在用的基本都是高通方案，华为和中兴另说

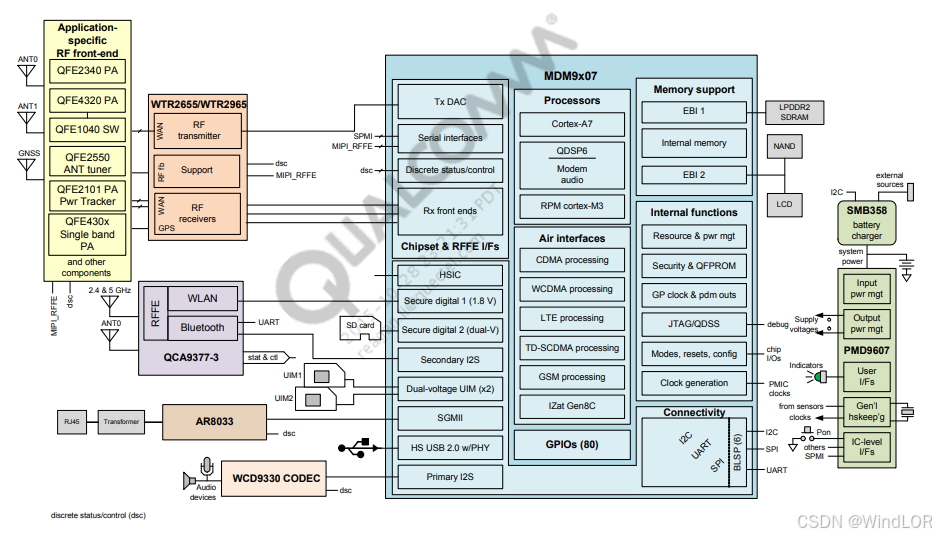

高通以MDM9x07和9628为主，十几年前的芯片，消费电子也在用，比如移远的EC20，车载的叫AG35，直接看图吧

基本信息就不在此介绍了，说一下大家看到的常规信息之外的一些东西

国产的方案也有，Cat.1的较多，Cat.4的比如ASR1806，ASR的技术基石为Marvell移动通讯部门，基本都大差不差，只是更为便宜，同时更符合国家的战略。

最早出来的还是高通，后来有了MTK的方案，高通以‌SA515 和‌SA522为主，MTK以MT2735为主，国产紫光展锐的也有

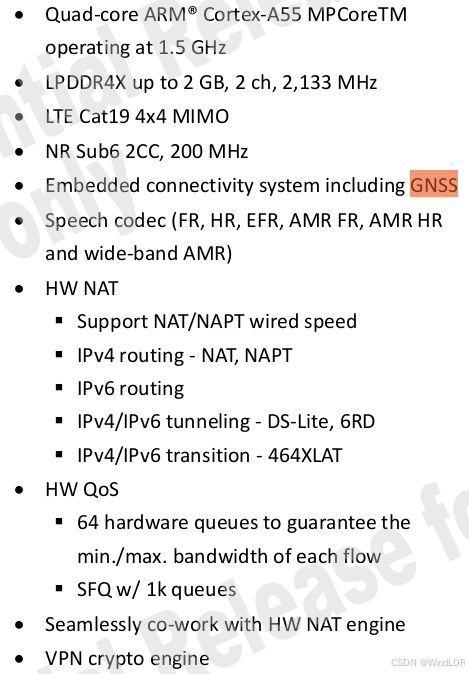

SA515出来很早，同样是单核A7，算力有限，522/525和MT2735/2739是同一个时代的产品，以MT2735为例：

以5G为例，典型的系统方案，支持WIFI，千兆以太网，对于7K算力的CPU来说，数据流并发存在一定困难，因此需要硬件加速单元

MT2735具备HW NAT，HW QOS以及DMA等硬件加速和数据转发单元，可以在ETH，Modem，WIFI之间任意配置加速转发，充分释放CPU算力

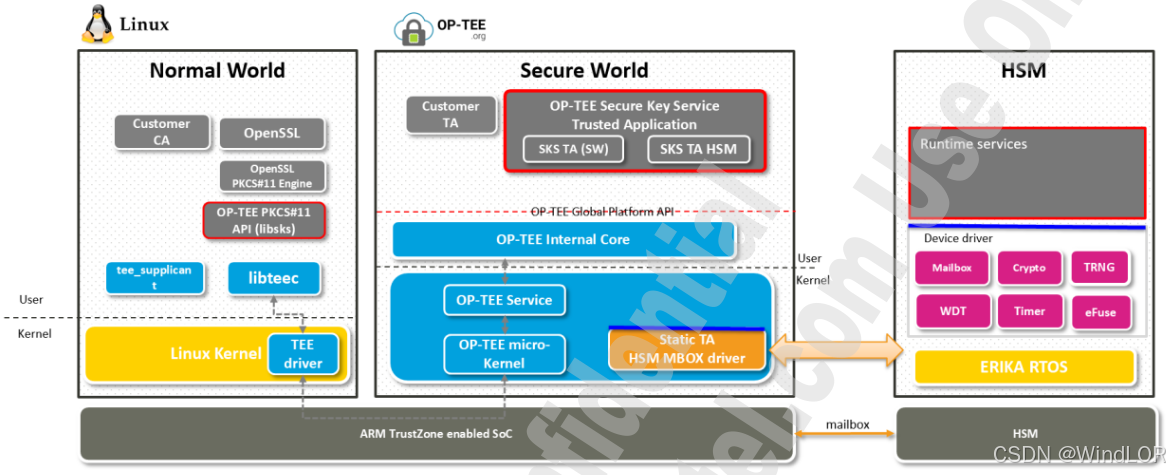

ARM TrustZone 技术在ARM V6开始退出，在V7架构开始标配，在Normal World中实现功能调用，在Secure World中实现安全计算和存储

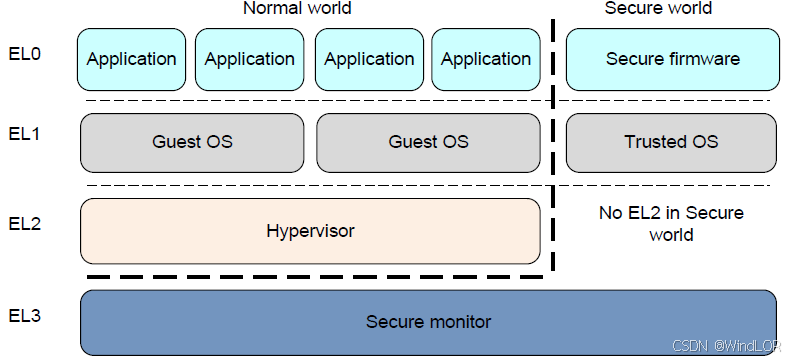

从CPU架构角度看，以v8架构为例

EL0就是Normal World，EL0进入Secure World需要通过EL3，EL3管理整个和切换安全模式。

如何进入EL3？通过SMC指令，进入EL3后，所有的世界都是安全的，包括总线，也包括调试。

数据如何交互？通过共享内存或者寄存器

TrustZone 是一个标准技术，有需要再单独介绍，此处只需要知道流程如何及如何应用的就行。

之前提到的TSP证书秘钥，使用过程就在EL0，普通的linux APP进程中，具体的实现过程在TEE中，TEE可以理解为一个小的运行在安全环境的小OS，执行具体的加密解密及存储过程。

现代处理器方案一般较多都会采用yocto工具，实现kernel和文件系统以及应用的整体集成

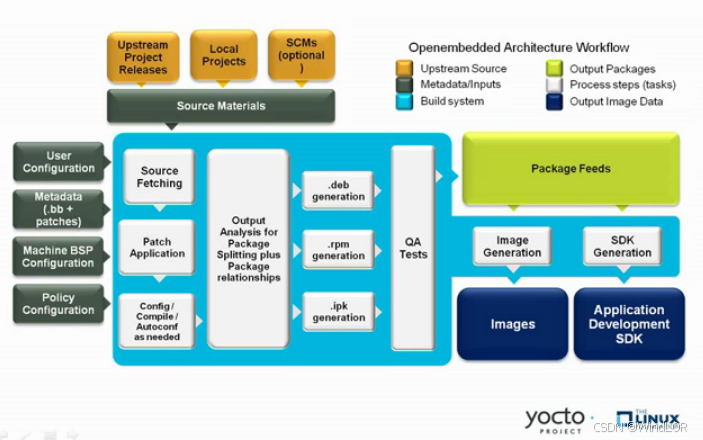

大概看看图吧，入手有一定门槛，整个工程比较大，配置非常灵活，对于多平台多板型架构的工程来说是非常合适的

在TBOX开发中，可以采用yocto编译kernel和文件系统及编译工具链，应用单独使用工具链编译，与庞大的yocto工程隔离，还方便分工，尤其有多方开发参与的情况下

使用yocto一般会采用systemd作为启动管理方案，类似的还有initd等，比如buildroot中大多配置initd方式

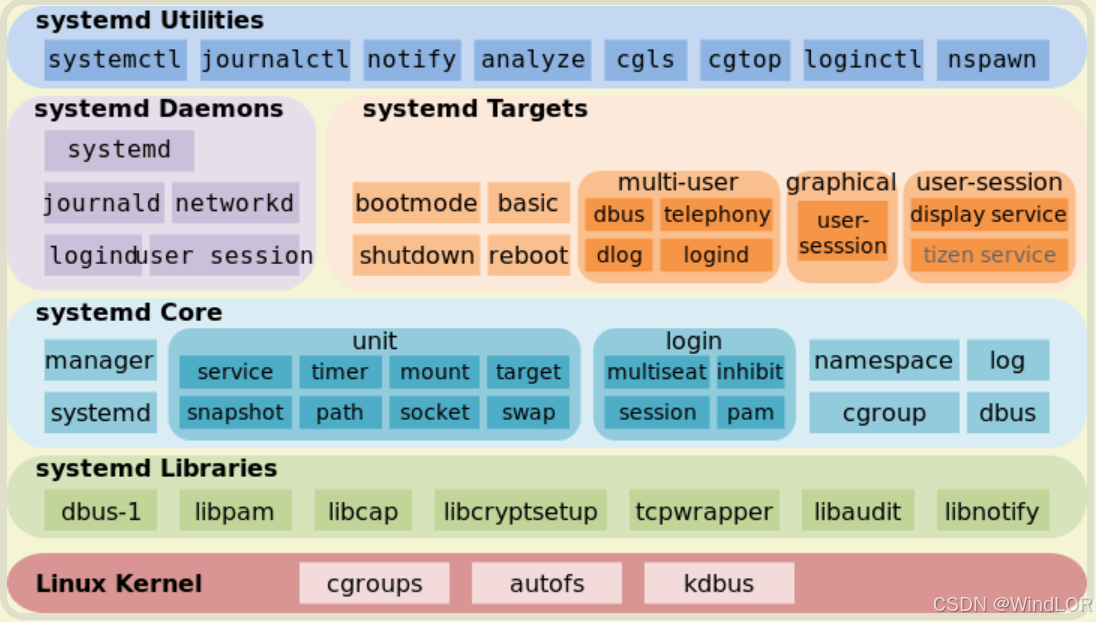

systemd 是 Linux 系统中广泛采用的初始化系统和服务管理器，其设计目标是提高启动效率、简化服务依赖管理，并提供更丰富的功能（如日志管理、设备热插拔支持等）。其架构采用模块化设计，核心组件通过协同工作实现系统管理功能。其实在发展过程中，除了启动，systemd日益庞大，具备很多功能

有几个关键的用处：

主要有安全启动和SElinux

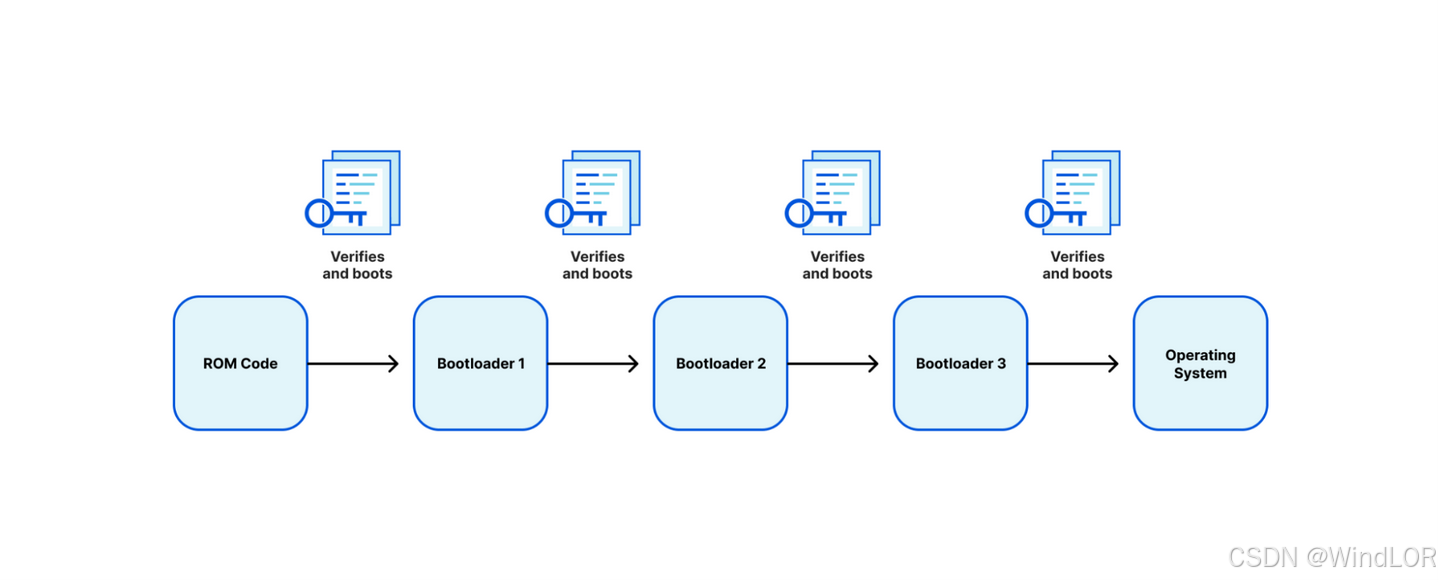

安全启动，行为主要是逐级校验，确保启动的安全性，秘钥写入eFUSE确保不可被篡改

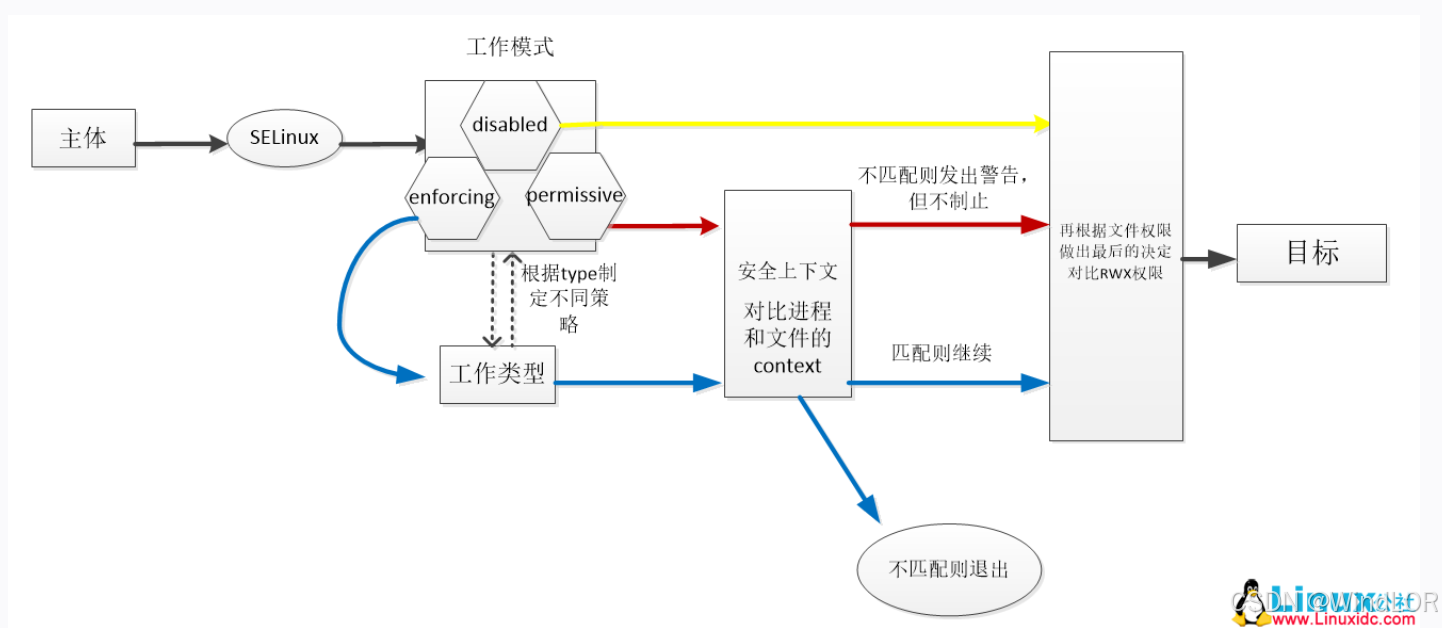

Selinux为linux的安全子模块，主要针对进程行为进行权限限制，不同级别的进程具备不同的权限，比如限制部分进程只能访问系统资源，不允许执行rm操作等等，借用一张图：

需要注意的是：
