本文基于我近期完成的实际项目：一个高度自动化的生产线，组合20多个工艺环节。使用IOT-Tree做了每个环节PLC接入，使用消息流配置记录每个环节的产量和自动检测结果（存入MySQL数据库中）。然后，在IOT-Tree内部增加了一个Java WebAPP，实现用户需要的管理界面。
IOT-Tree Server是个开源物联网软件，可以作为组态软件成为自动化系统的上位软件。她提供了各种设备接入、数据组织管理、数据分享使用、消息流控制逻辑和人机交互多个方面的功能。当然，你也可以仅仅使用这个软件作为数据采集终端或边缘计算的软件。
这是IOT-Tree Server相关的系列文章，你可以参考其他文章更多了解IOT-Tree能给你带来的好处：
使用IOT-Tree Server通过MC协议连接三菱Q系列PLC
使用IOT-Tree Server连接西门子PLC S7-300/1200/1500
使用IOT-Tree Server通过PPI(RS485)连接西门子PLC S7-200
系列文章还包含IOT-Tree完成一个具体项目的过程，非常详细，如下：
1 生产线背景
这个高度自动化的生产线，每一环节都由一个PLC控制。每个环节plc控制都不相同，需要采集不同的设备运行状态数据。
一些环节内部还带有自动化检测功能，需要记录每个生产件的测量结果。
2 现场网络
所有的PLC通过一个3层交换机接入到现场的一台工控机。工控机运行IOT-Tree Server，通过每个plc的ip地址，并通过S7 Ethernet 协议访问PLC

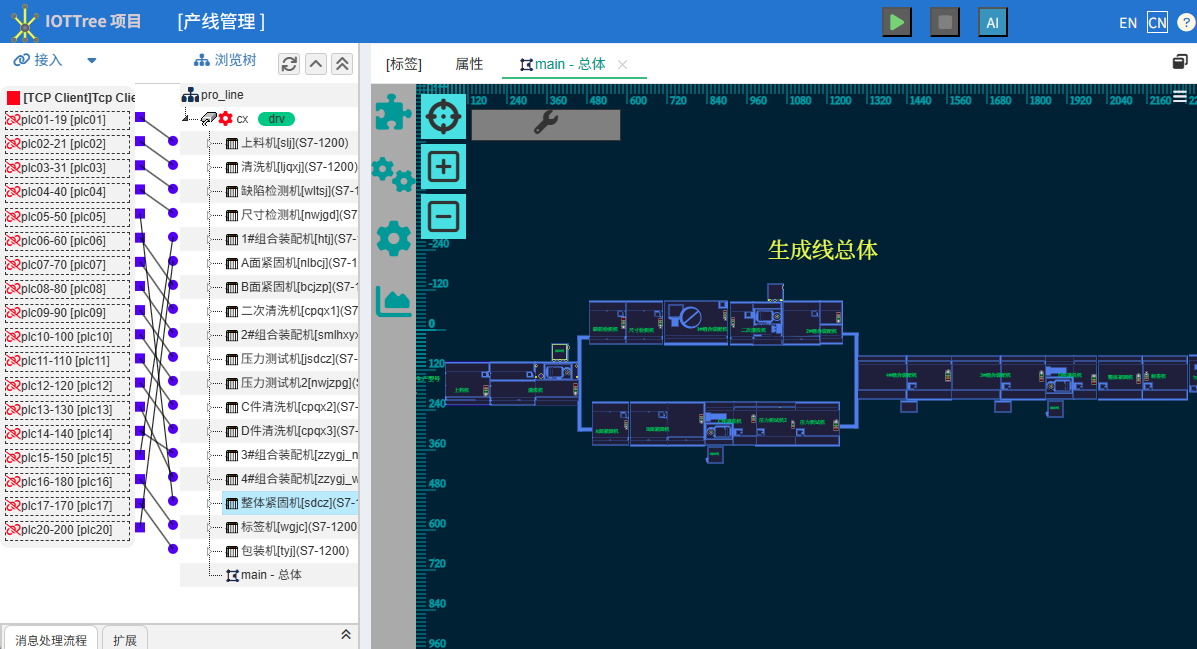

3 IOT-Tree对产线的接入配置
IOT-Tree基础功能请参考其他文档。本文只介绍里面采集关键的部分。
3.1 如何准确记录每个生产件的测量数据
由于IOT-Tree访问plc是基于PLC的S7协议进行，一些数据的点位更新是毫秒级（甚至可能是几十上百毫秒），要保证采集数据的可靠，PLC应该提供如下数据点：
a,测量成功状态点：此状态点在一次测量结束之后改变状态------如计数加一
b,生产件id，测量数据点
注意：以上的采集逻辑要求测量成功之后，到下一次测量开始时间间隔至少是秒级单位。如果时间间隔在几十毫秒内，则需要使用另外的数据采集方式如plc主动推送数据方式
接下来，使用消息流实现这个记录功能
3.1.1 使用标签变化触发器触发开始记录

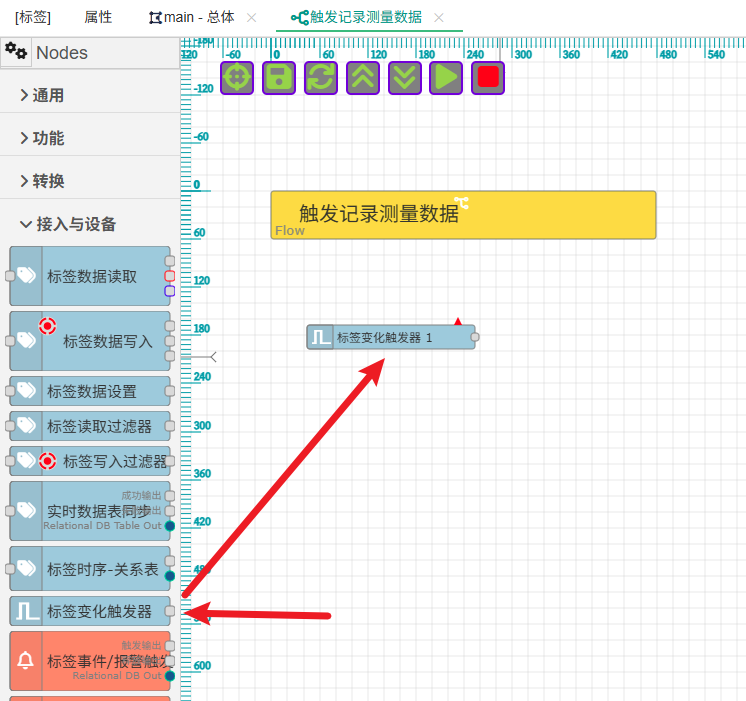

在消息流中，添加节点"接入与设备-标签变化触发器"。这个节点可以配置监听某个PLC的测量成功状态点的变化------一旦发现变化就会触发输出消息。

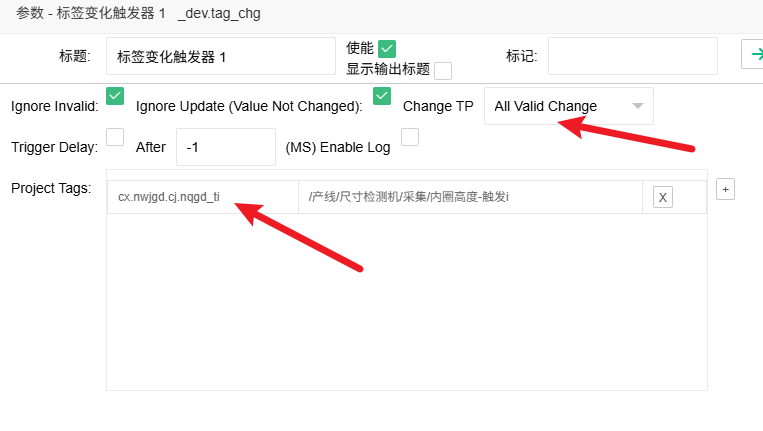

双击此标签，设置对话框如下：
选择项目中的测量成功状态标签。并且使能所有有效变化作为触发条件。通过这样的设置，只需要配置的标签值发生有效变化时，就能立刻输出消息（此时，相关测量值数据点就是本次测量的有效数据），可以在后续节点读取这些值。
3.1.2 读取测量值

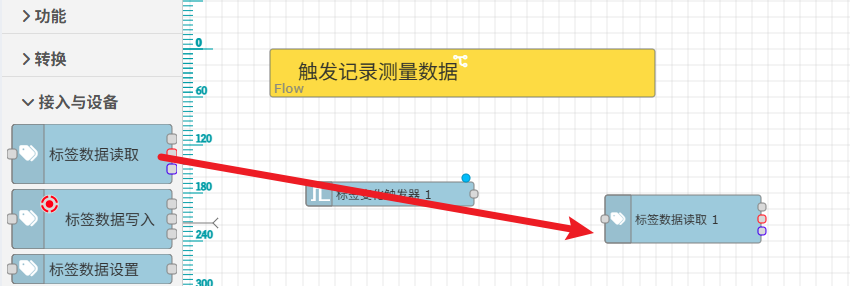

选择"接入与设备-标签数据读取"节点，拖拉到上面节点的右边。此节点只需要有消息输入，就会触发读取内部的标签数据。

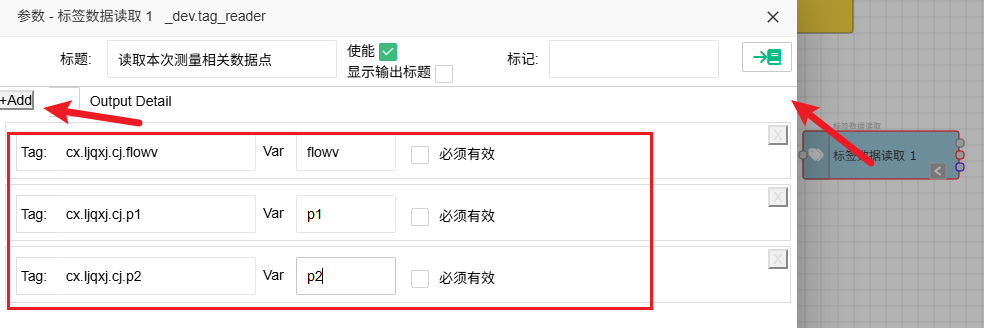

双击节点打开对话框，内部设置需要读取的标签，并且可以对每个标签值定义一个变量名称。
如上图：此节点有消息输入时，就会读取3个标签值，然后形成json格式输出。格式如下：
{
flowv:3.55,
p1:0.51,
p2:0.33

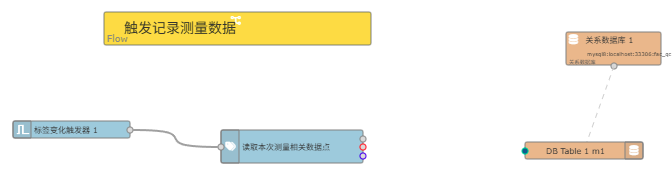

}连接两个消息流，效果如图：
3.1.3 记录测量值
很明显，产线测量数据使用关系数据库比较好。关于消息流中的关系数据库支持，可以参考如下文章：
使用IOT-Tree消息流实现实时数据同步：标签实时数据--关系数据库表
本文假设已经设置好了关系数据库和数据表，如下图。
我们只需要把上面的JSON数据包转换成数据库写入记录即可。

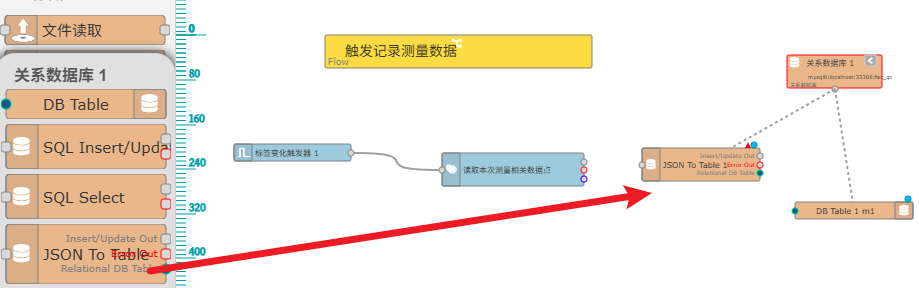

鼠标单击选中"关系数据库1"，在左边弹出的模块子节点列表中选择"JSON To Table"，拖拽到绘图区。

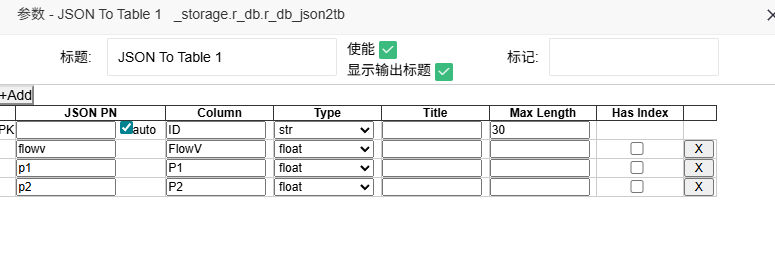

双击此节点，填写json属性成员到关系数据表的列的对应关系：

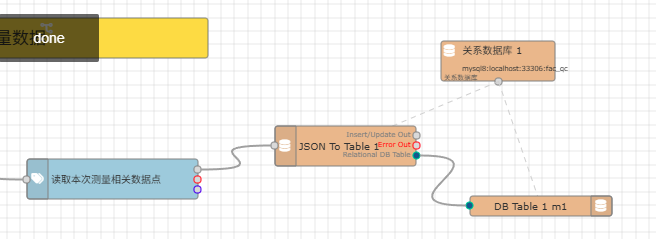

设置映射关系完成之后，连接节点如下：
自动建立数据库表："JSON To Table 1"这个节点映射关系同时包含了关系数据库表结构，因此此节点可以支持自动建表。打开此节点详细框，点击按钮"Create Table"，就可以自动在配置的关系数据库中建立对应的数据库表结构。
通过如上配置，消息流运行之后就可以自动采集产线上的测量记录。
3.1.4 性能优化
上面虽然完成了整个测量记录过程，但里面有个问题。标签触发节点在标签数据变化时涉及标签的数据更新（速度可能很快），但"JSON To Table 1"涉及关系数据库写数据（每次写入时10毫秒级别）。这样的消息流运行延迟可能会影响设备底层驱动的运行。

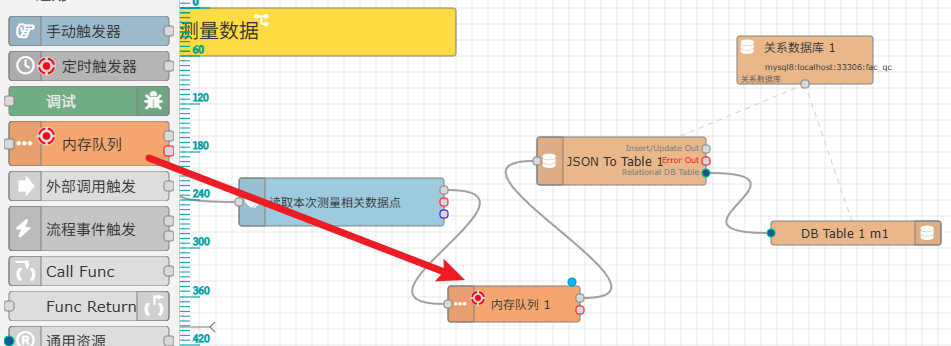

因此，应该在"JSON To Table 1"前面设置一个消息内存队列，使得"JSON To Table 1"节点的运行在队列的消费端（等效于异步线程）。如下图：
3.2 使用InfluxDB存储产线运行数据
本部分请参考：使用IOT-Tree消息流InfluxDB模块节点实现标签数据的时序数据库存储
4 二次开发
有了关系数据库的测量记录和产线运行时序数据，就可以使用常规的web开发。
本项目使用Java WebApp进行开发，因为IOT-Tree内嵌tomcat。因此可以直接支持webapp部署，你可以开发自己的总体软件展示界面，并且还可以无缝的整合组态，消息流等功能。

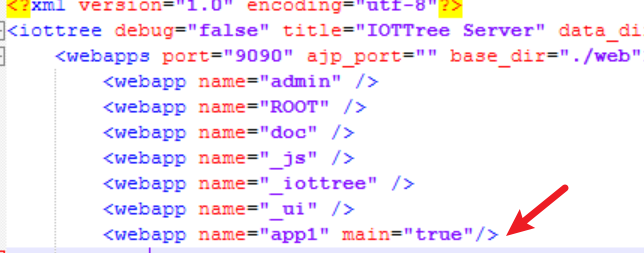

在iot-tree安装目录/web/目录下，放置你的webapp程序（假设名称为app1），然后在config.xml文件中，增加一行配置即可：

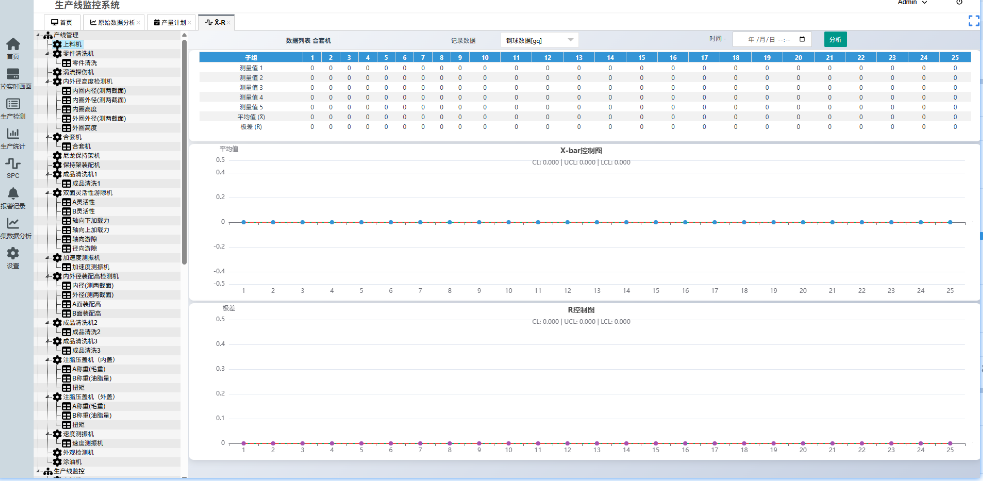

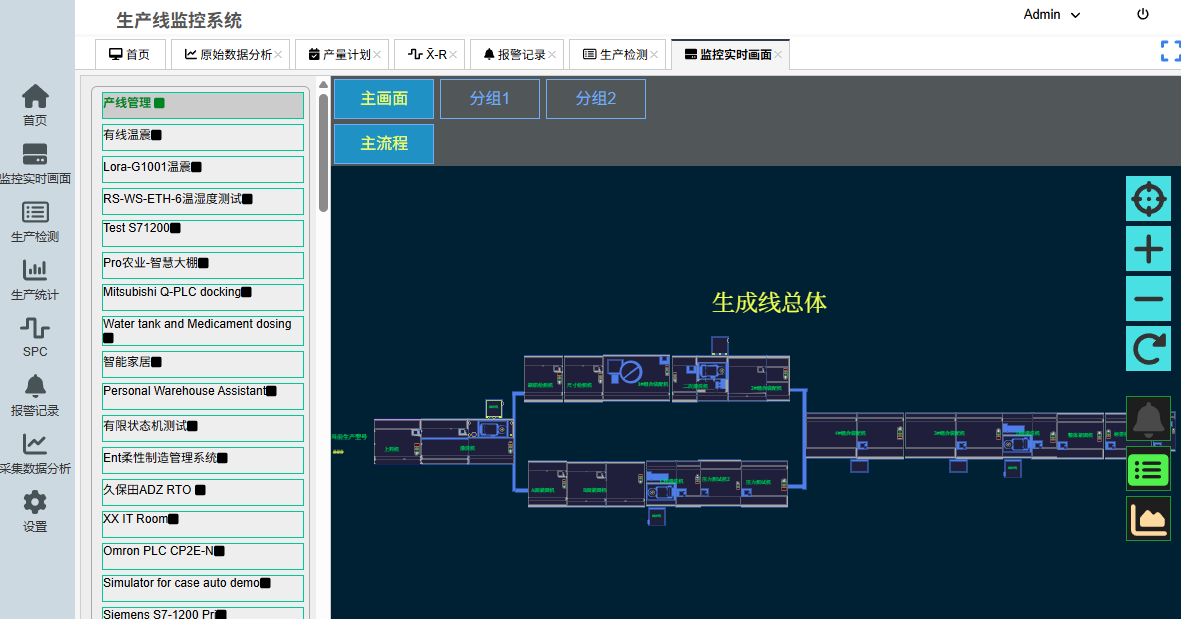

5 最终效果
