本文目前的内容介绍了华为交换机VLAN划分与三层交换技术的配置方法。主要内容包括：（1）通过二层交换机实现VLAN划分，隔离不同VLAN间的二层通信；
（2）利用三层交换机的VLANIF接口配置网关，实现跨VLAN的三层互通；
（3）远程登录（Telnet）配置与管理；
（4）端口隔离技术的应用；
（5）Hybrid接口实现灵活的二层访问控制；
（6）STP生成树协议的配置与优化，解决网络环路问题。文章通过详细配置步骤和效果验证，展示了华为交换机在VLAN管理、三层路由、网络安全和链路冗余等方面的技术实现。
本文对专栏------"未整理的作者自用笔记，正确性不定，请谨慎观看~"的专栏进行整理与总结，并持续更新中。（如有需要更正或者不理解的地方，欢迎交流指正~希望和大家共同成长~）

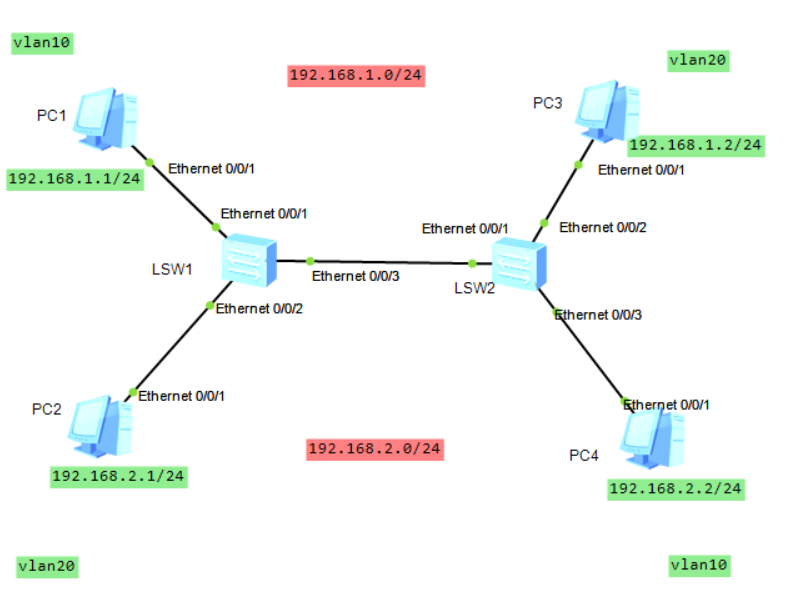

一，路由器11111（二层交换机，vlan划分）：

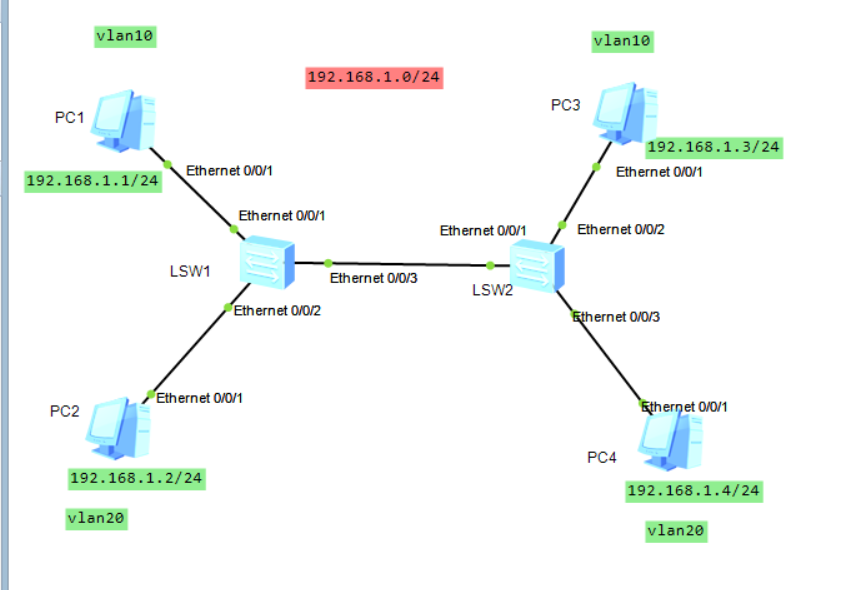

将同一网段下的四台主机分别划分到两个vlan,达到只有统一vlan下的主机可以相互通信的效果
交换机周围的六个接口的名称不同的话，还是会更加方便一点？？--会，不容易搞混
1.配置

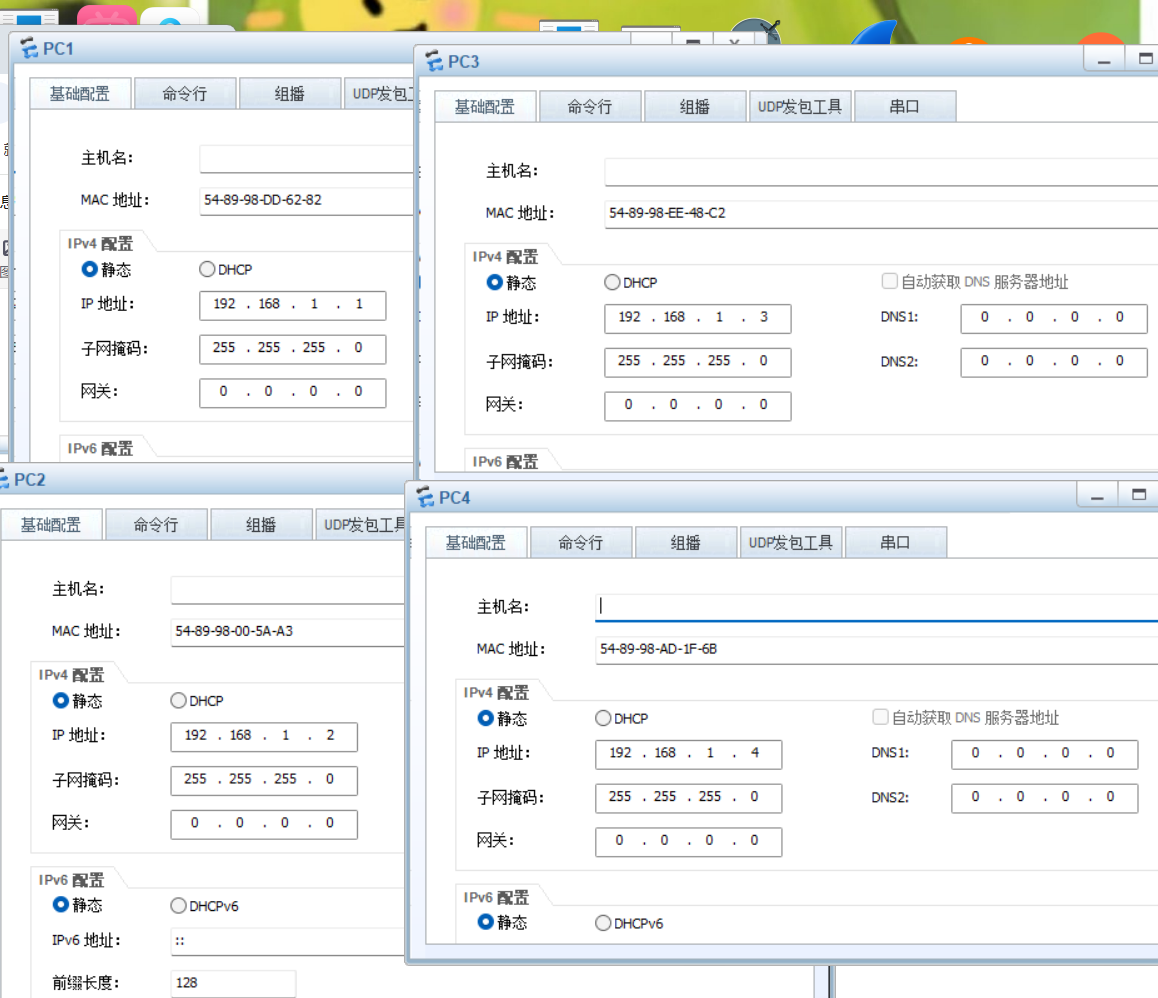

1.1主机配置
？为啥用的都是"192.168.1.0/24"?而似乎没有使用"192.168.2.0/24"？但是图片中有192.168.2.0/24？

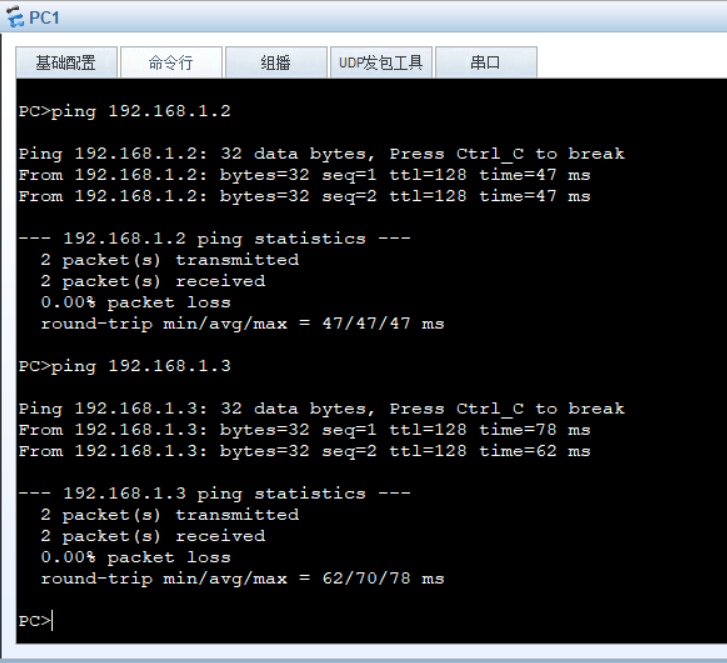

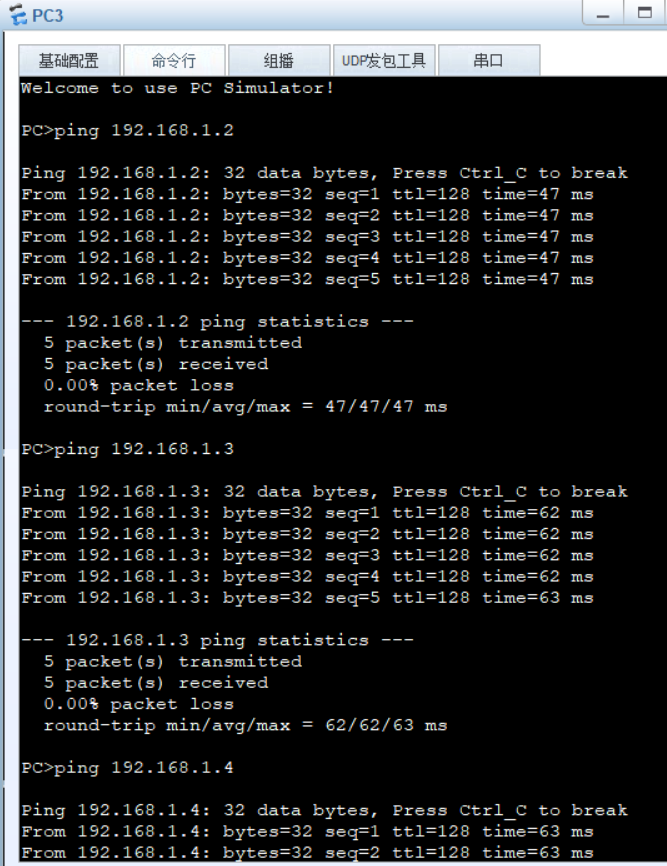

1.2检测：此时完成主机的基础配置，同一网段 192.168.1.0/24下的4台主机可以相互平通，以此检查配置是否正确：
2.配置LSW1：

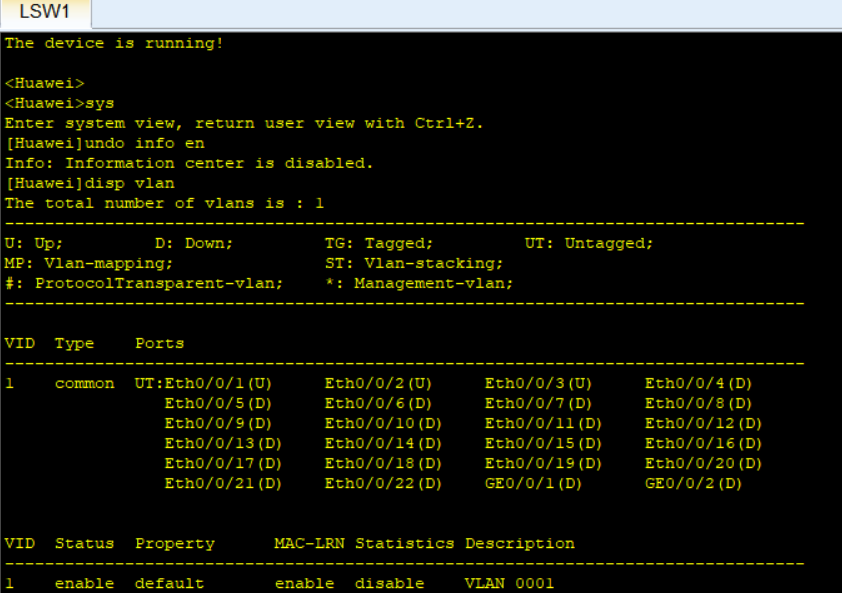

LSW1刚开始时的vlan：

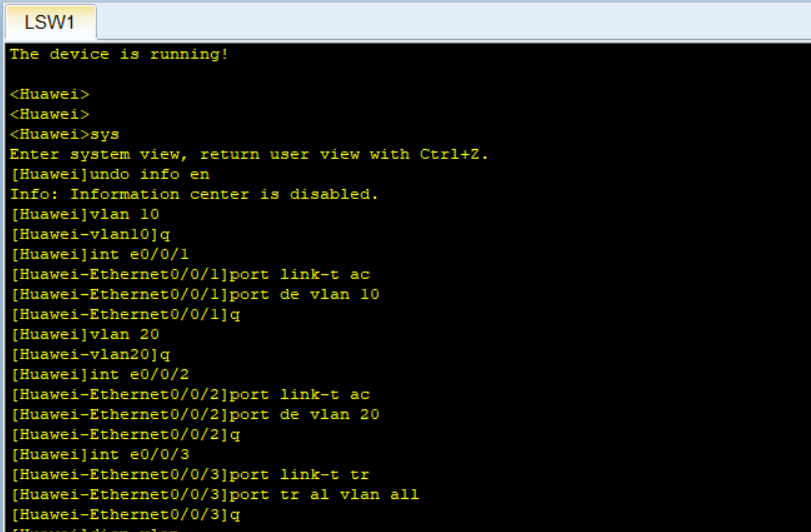

将三个接口划分vlan：

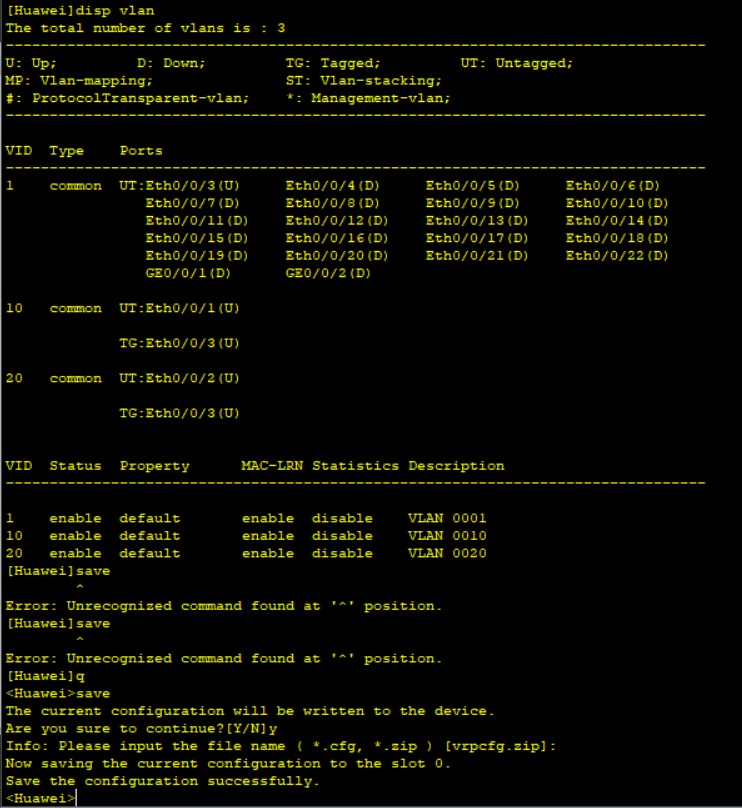

划分完成之后，disp vlan 查看SLW1的vlan配置，（配置未出错、符合预期记得退到<Huawei>进行save保存），如下：

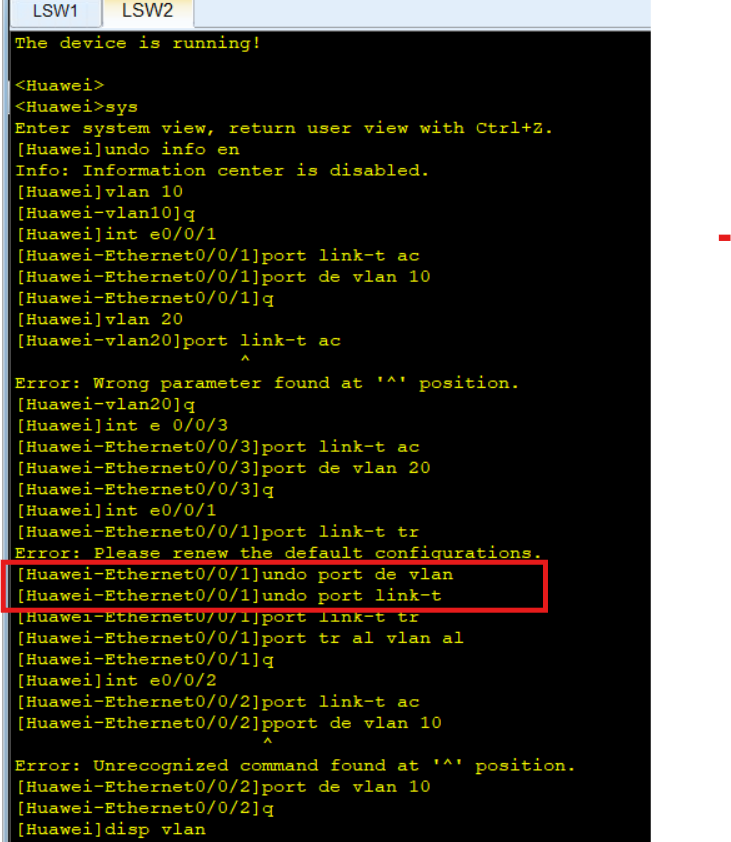

3.同理配置LSW2:
（红框框处是将e0/0/1原本的配置删除，由于误将本来要配置成"tr"类型的接口配置成了"ac"类型，还将其单独划分给了vlan 10，所以要先删除原本的配置，再重新配置 ）

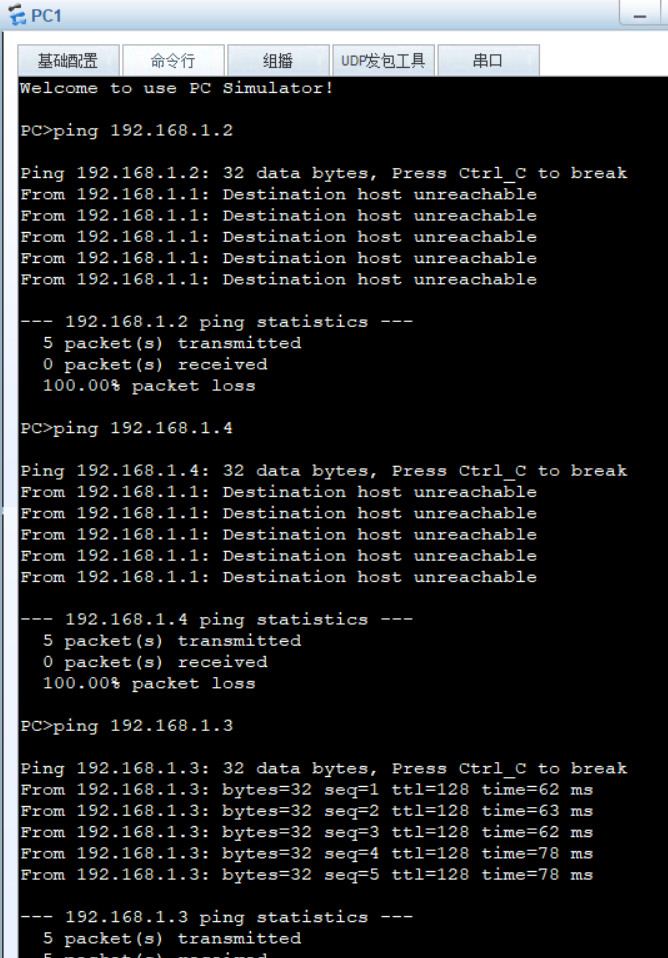

4.检验配置是否可达到预期效果（同一vlan可以相互ping通，不同vlan不能相互平通）
5，小进阶挑战：
5.1利用同一vlan下的主机可以通信，使以下不同网段下的主机（PC1和PC4/PC2和PC3之间可以相互通信。）
5.2正常的效果说明：
一、没进行 VLAN 划分的情况（默认所有端口都在 VLAN 1）
拓扑逻辑
所有交换机端口都默认属于 VLAN 1
所有 PC 都在同一个广播域里，就像接在同一个大交换机上
效果
所有 PC 都能互相 ping 通
PC1 ↔ PC3（同网段 192.168.1.0/24）：通
PC2 ↔ PC4（同网段 192.168.2.0/24）：通
PC1 ↔ PC2（不同网段）：不通（因为没有网关 / 三层路由，只是二层互通，三层 IP 不通）
PC1 ↔ PC4（不同网段）：同上，二层能通但三层不通
广播域很大
任何一台 PC 发广播包（比如 ARP 请求），整个网络里所有 PC 都会收到
安全性差，一台 PC 中毒发广播风暴，会影响整个网络
二、按标签进行 VLAN 划分的情况
拓扑逻辑
VLAN 10：PC1（192.168.1.1）、PC3（192.168.1.2），同网段
VLAN 20：PC2（192.168.2.1）、PC4（192.168.2.2），同网段
LSW1 和 LSW2 之间的 E0/0/3 配置为 Trunk 模式，允许 VLAN 10 和 20 通过
效果
同 VLAN 的 PC 可以跨交换机互通
PC1 ↔ PC3（VLAN 10，同网段）：✅ 能 ping 通
PC2 ↔ PC4（VLAN 20，同网段）：✅ 能 ping 通
不同 VLAN 的 PC 完全隔离（二层无法通信）
PC1 ↔ PC2（不同 VLAN）：❌ 无法通信，即使在同一台交换机上也不行
PC1 ↔ PC4（不同 VLAN）：❌ 无法通信，跨交换机也被隔离
PC3 ↔ PC2/PC4（不同 VLAN）：❌ 全部隔离
广播域被缩小到每个 VLAN 内
VLAN 10 的广播包只会发给 VLAN 10 的 PC，不会影响 VLAN 20
安全性和稳定性都大大提升.

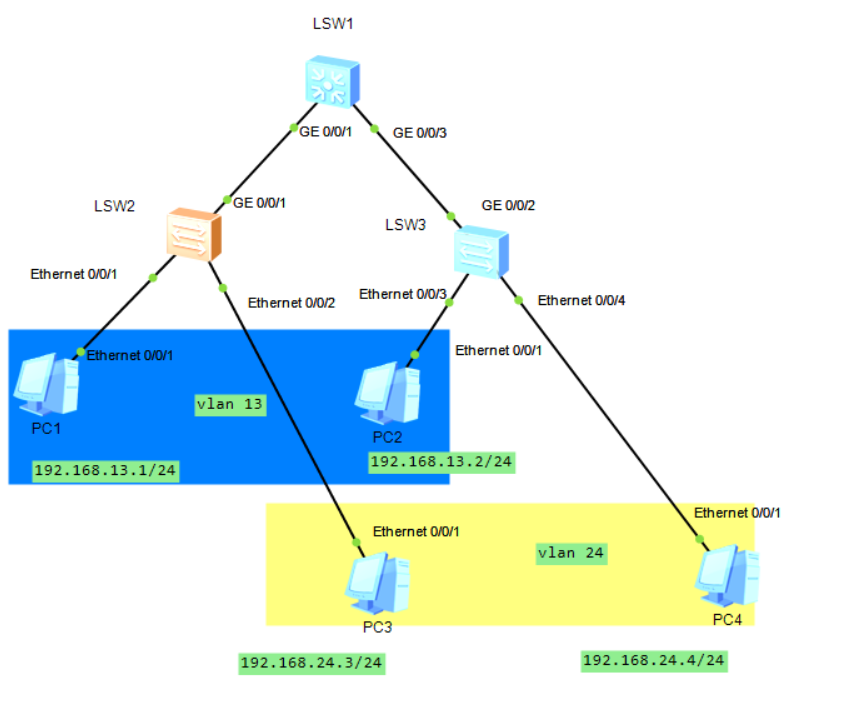

二，路由2222（三层交换技术，配网关）
本次配置演示了VLAN + 三层交换技术：先通过 VLAN 划分实现二层广播域隔离，再通过三层交换机的 VLANIF 接口配置网关，实现不同 VLAN 间的三层互通

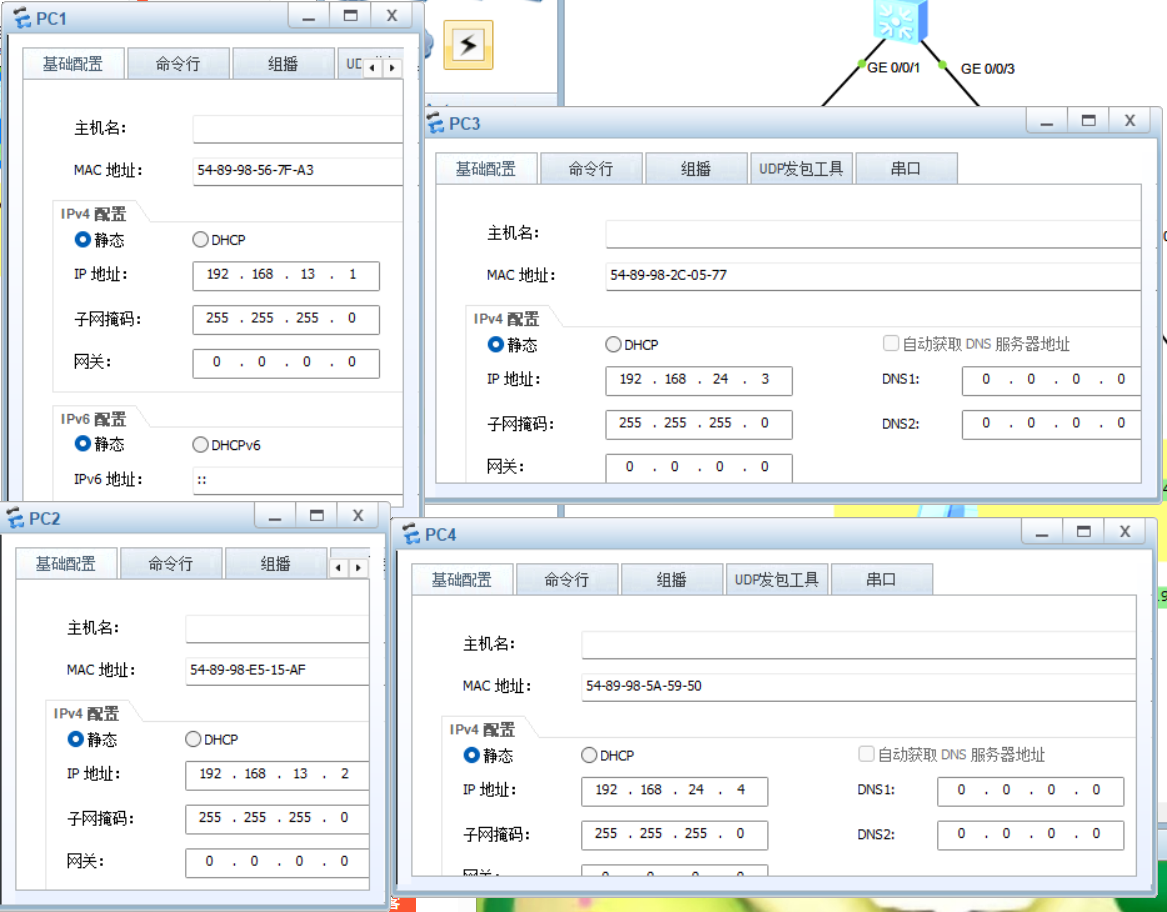

1，主机按上边标签进行基础配置
2，vlan划分

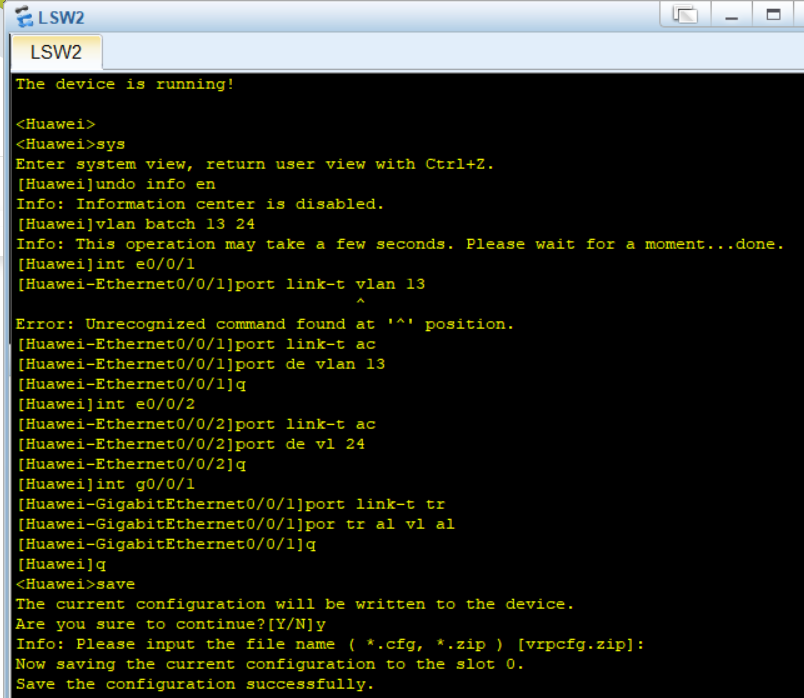

2.1，LSW2的接口划分vlan：2

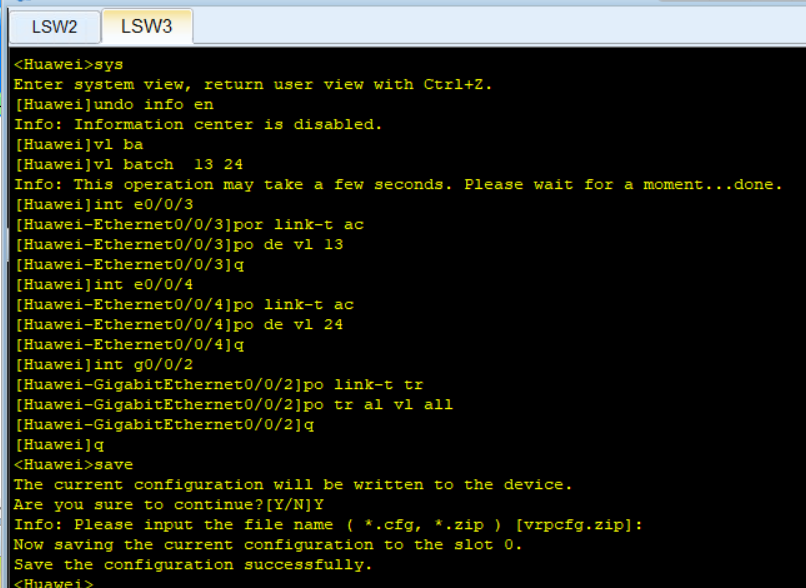

2.2.LSW3的接口划分vlan:

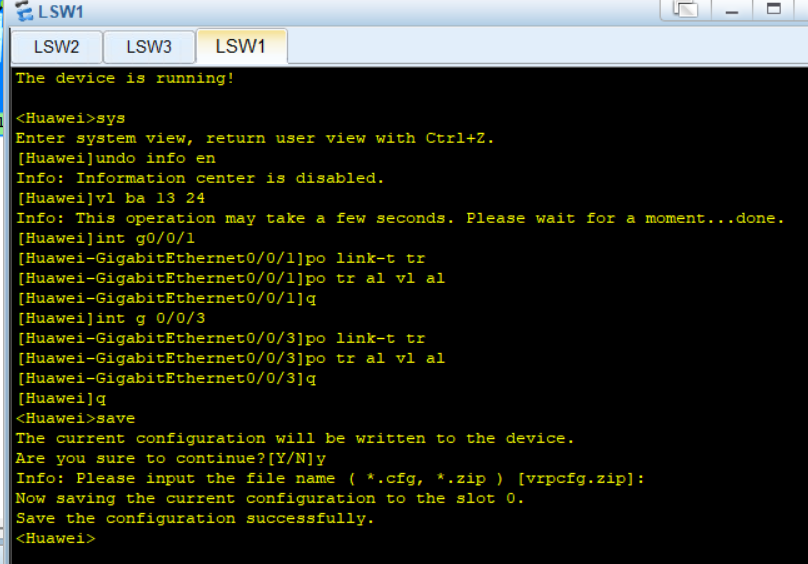

2.3，LSW1的接口划分：
2.4此时三个交换机的接口都进行了vlan划分之后的效果：
- 同 VLAN 的 PC，跨所有交换机都能互通
✅ PC1 ↔ PC2（VLAN 13，同网段）：
流量路径：PC1 → LSW2 → LSW1 → LSW3 → PC2
只要三台交换机之间的 Trunk 链路都允许 VLAN 13 通过，就能正常 ping 通。
✅ PC3 ↔ PC4（VLAN 24，同网段）：
流量路径：PC3 → LSW2 → LSW1 → LSW3 → PC4
同理，Trunk 链路允许 VLAN 24 通过，就能正常 ping 通。
- 不同 VLAN 的 PC，二层完全隔离（默认情况）
❌ VLAN 13 ↔ VLAN 24 之间的所有 PC：
PC1/PC2 无法 ping 通 PC3/PC4
哪怕它们连在同一台交换机上（比如 LSW2 上的 PC1 和 PC3），也会被 VLAN 二层隔离
广播域被缩小到每个 VLAN 内：VLAN13 的广播包只会发给 PC1、PC2，不会影响 VLAN24 的 PC3、PC4
那如何实现不同vlan下的PC机的相互通信呢？
3，LSW1上配置三层VLAN接口，实现不同vlan下的PC机的相互通信

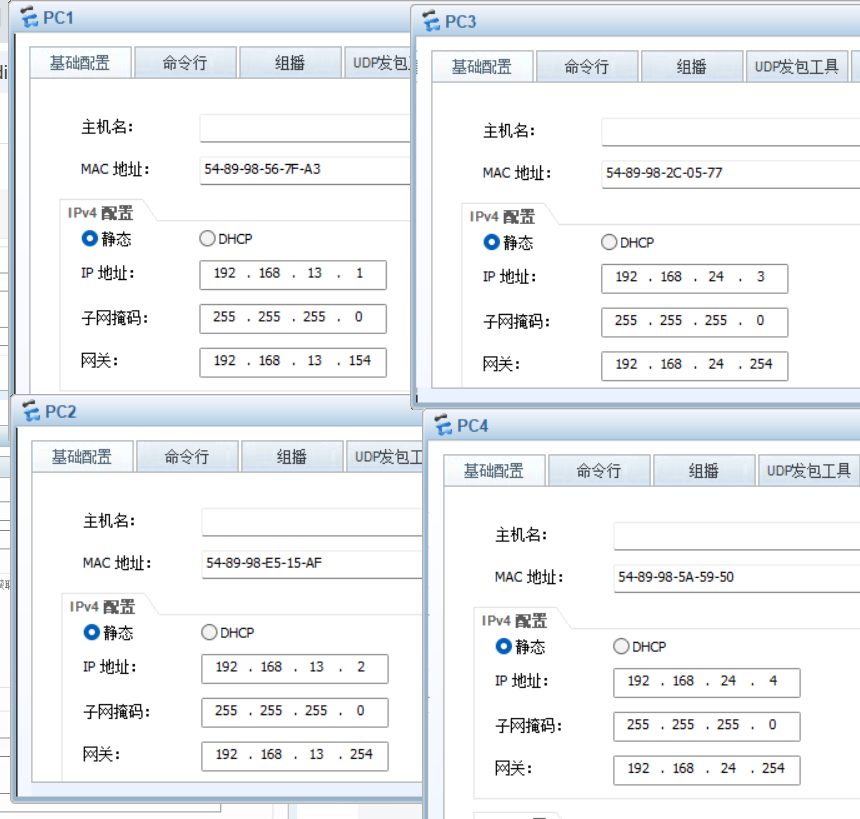

3.1给 PC 配置网关：

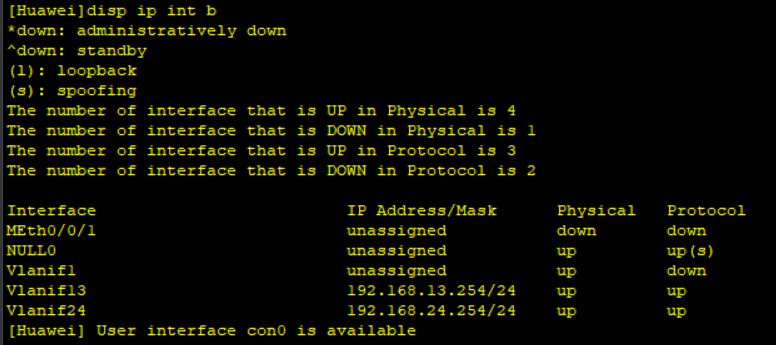

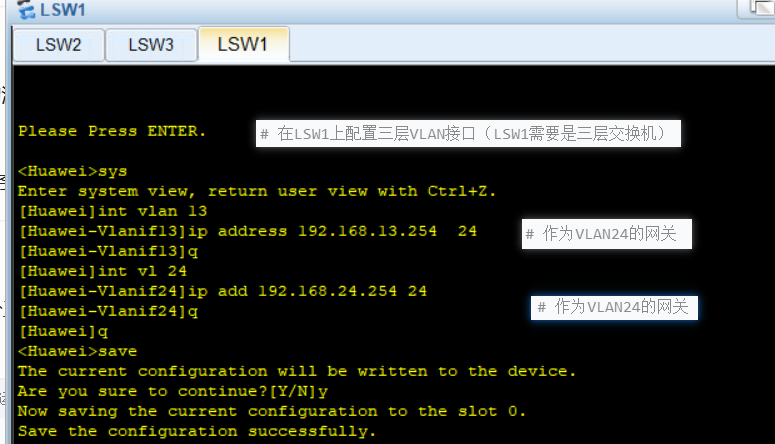

3.2给LSW1配网关（三层接口）
为了让 VLAN13 和 VLAN24 互通，必须在 LSW1（或加一台三层设备）上配置三层 VLANIF 接口：
3.3检验
测试检验是否可以实现VLAN 13 ↔ VLAN 24 的跨 VLAN 互通
(此时正确配置下，PC1--PC4的主机它们任意两台主机都可以相互平通)

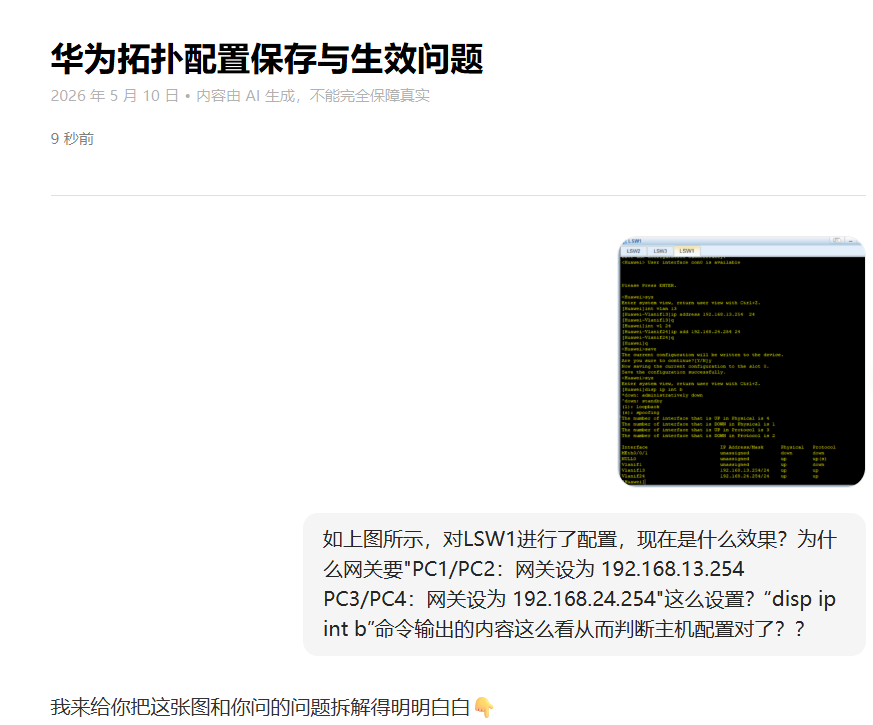

4，网关的疑问（未解决）
见豆包收藏
三，路由333（三层？交换机、远程登录）
（一）远程登陆技术
介绍：Telnet 是一种基于 TCP/IP 协议的远程登录协议，你可以把它理解成一个 "远程控制工具"，让你在一台设备上，像坐在它面前一样，直接操作另一台设备的命令行界面。但是因为它是明文传输，用户名密码很容易被网络里的设备截获，不安全。现在更推荐用 SSH（加密的远程登录协议），和 Telnet 功能一样，但通信全程加密，更安全。
1，主机配置

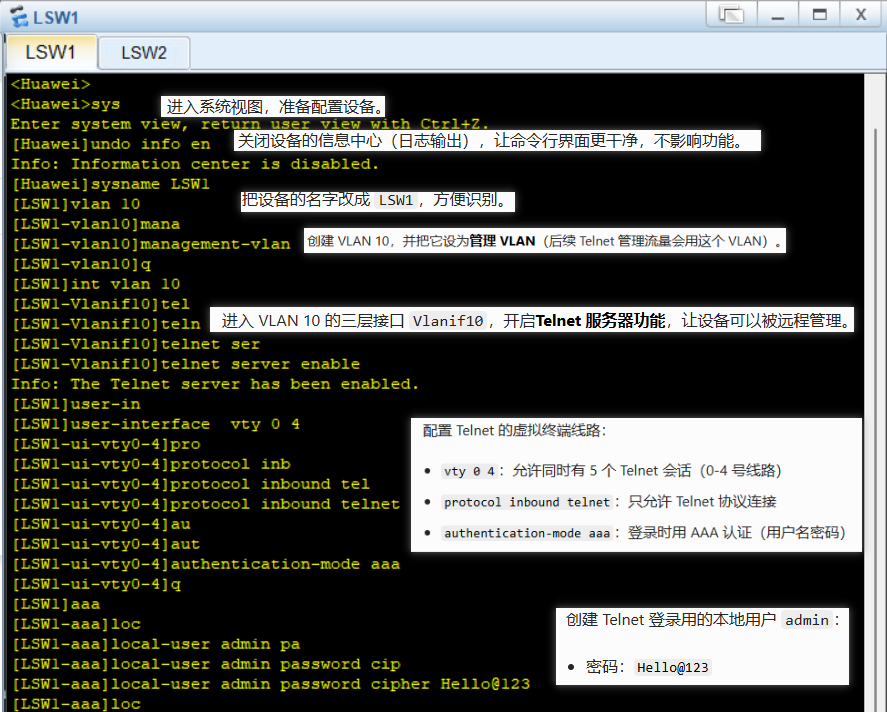

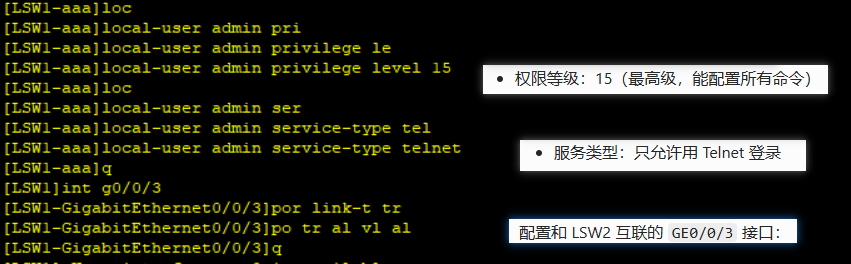

2，给LSW1配置远程登陆能力

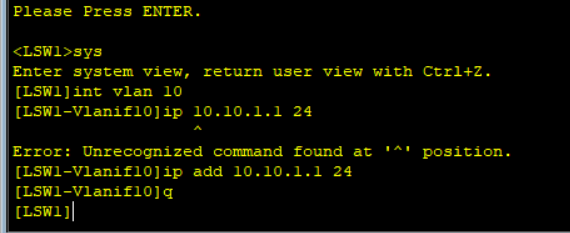

给 Vlanif10 配置 IP 地址，Telnet 必须要有 IP 才能连接（前面配置的时候漏掉了）
以上配置完的效果：
同网段 PC 正常互通：PC1/PC2/PC3（192.168.1.0/24）依然可以互相 ping 通，和 Telnet 配置无关。
Telnet 远程管理生效：
PC 只要能 ping 通 192.168.10.254，就可以用 telnet 192.168.10.254 登录 LSW1
登录时输入用户名 admin、密码 Hello@123，就能进入设备的配置界面，实现远程管理。
管理流量独立：Telnet 的管理流量在 VLAN 10 中传输，和 PC 业务流量（VLAN 1）隔离，更安全

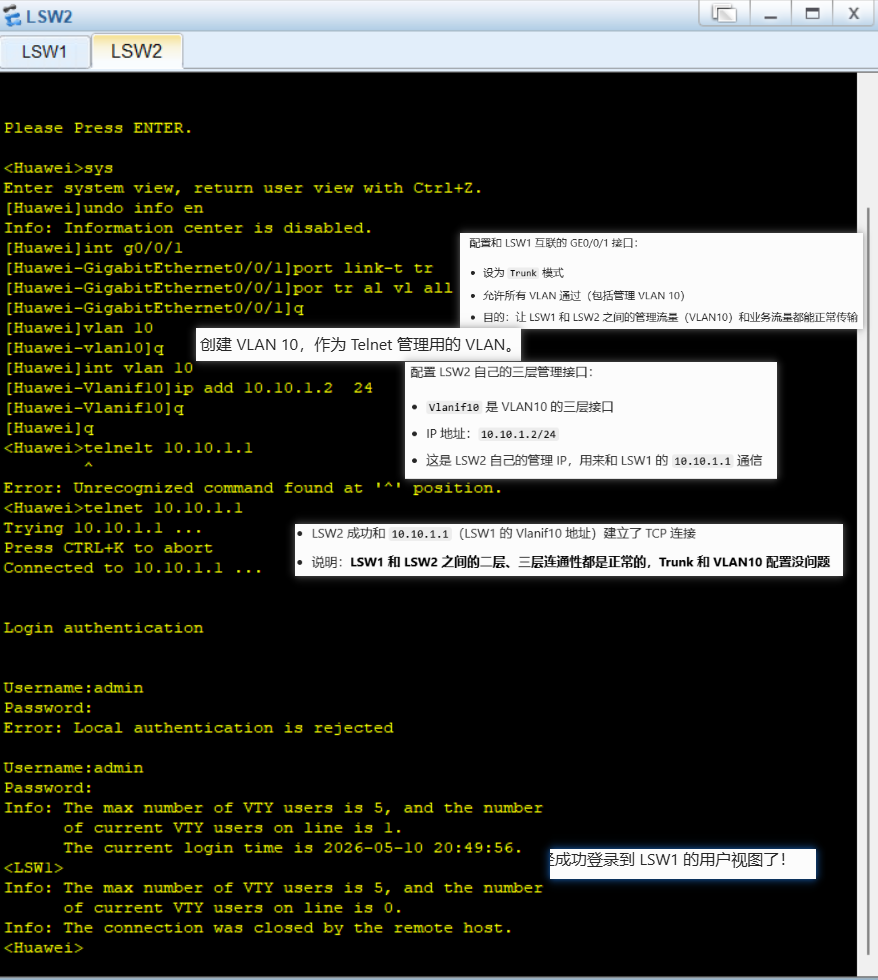

3.对LSW2进行配置
以上配置达到以下效果：
LSW2 完成了自己的管理 IP 配置：
LSW2 有了 10.10.1.2/24 这个 IP，可以和 LSW1 的 10.10.1.1 互通。
跨交换机的 Trunk 和管理 VLAN 正常工作：
LSW1 和 LSW2 之间的 Trunk 链路允许 VLAN10 通过，管理流量可以正常传输。
LSW2 成功通过 Telnet 登录了 LSW1：
说明 LSW1 的 Telnet 服务器、Vty 线路、AAA 用户配置都是正确的，远程管理功能已经实现。
4，ping测试，展示Telnet不影响同网段PC互通
将pc4配置好后，pc1与pc2和PC4都能够平通
（二），端口隔离技术
目标：LSW1 的 g0/0/1 和 g0/0/2 之间不能通信，但都能与其他端口正常通信。

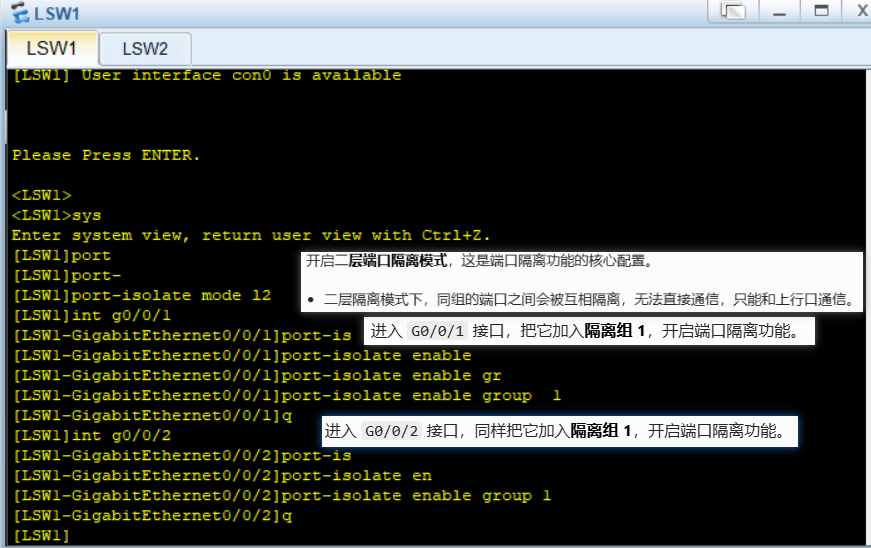

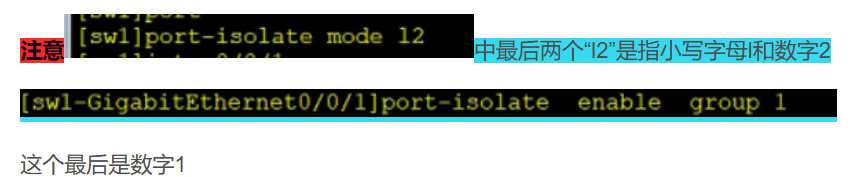

进行配置：
1，，核心技术说明：端口隔离
端口隔离（Port Isolation）是华为交换机的一项二层隔离技术，作用是：
同一隔离组内的端口，互相之间二层流量无法直接转发（无法通信）
同一隔离组内的端口，都可以和非隔离组的上行端口通信
它可以实现 "同网段、同 VLAN 下的端口隔离"，比 VLAN 划分更灵活，适合共享上行的场景
2，配置完成后的效果
结合你的命令，效果如下：
G0/0/1 和 G0/0/2 之间完全隔离：
两个端口属于同一个隔离组 1，即使它们在同一个 VLAN、同一个网段，也无法互相 ping 通。
它们的流量不能直接在交换机内转发，实现了端口级别的隔离。
两个端口都可以和非隔离组的上行口通信：
如果 G0/0/3 这类上行口没有加入隔离组，那么 G0/0/1 和 G0/0/2 都可以和它通信，实现 "共享上行、互相隔离" 的效果。
不影响三层通信：
端口隔离只在二层生效，三层流量（比如跨网段的数据包）不受影响。
如果通过三层设备转发，隔离组内的端口依然可以跨网段通信。
5，补充：设置模式以及传输速率
接口可以设置模式以及传输速率----见路由33333那一篇。
6，测试也见路由33333那一篇
四，路由44444（华为 Hybrid 接口（混合接口）灵活 VLAN 控制）

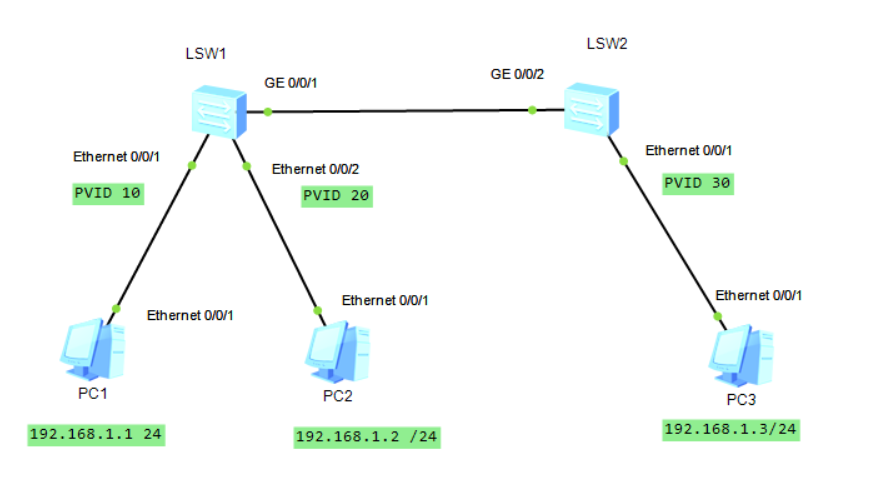

本实验利用 Hybrid 接口 ，通过控制 PVID、untagged、tagged 实现同网段下灵活的二层互通与隔离：PC1 仅与 PC3 互通，与 PC2 隔离；PC3 可与 PC1、PC2 均互通，无需三层设备即可完成精细访问控制。
Hybrid 接口可以自定义哪些 VLAN 发出去带标签、哪些不带标签，从而控制：谁能收到包、谁收不到，实现精细的二层互通 / 隔离。
3 个关键概念（必须懂）
PVIDPC 发的无标签帧，进入接口会被打上 PVID 的 VLAN 标签。
untagged vlan 这些 VLAN 的包从这个口发出去时，剥掉标签 → PC 能识别、能通。
tagged vlan 这些 VLAN 的包带标签 发出去 → 只给交换机用，PC 收不到。

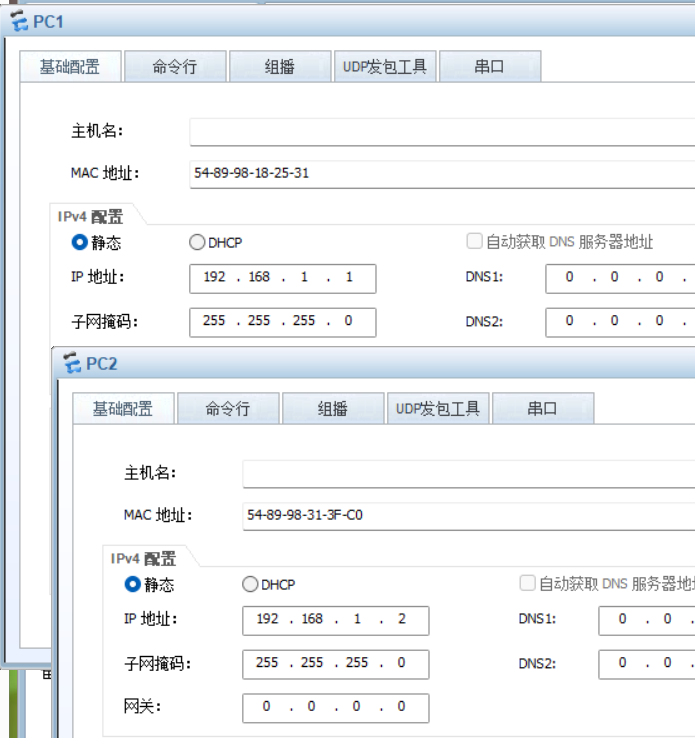

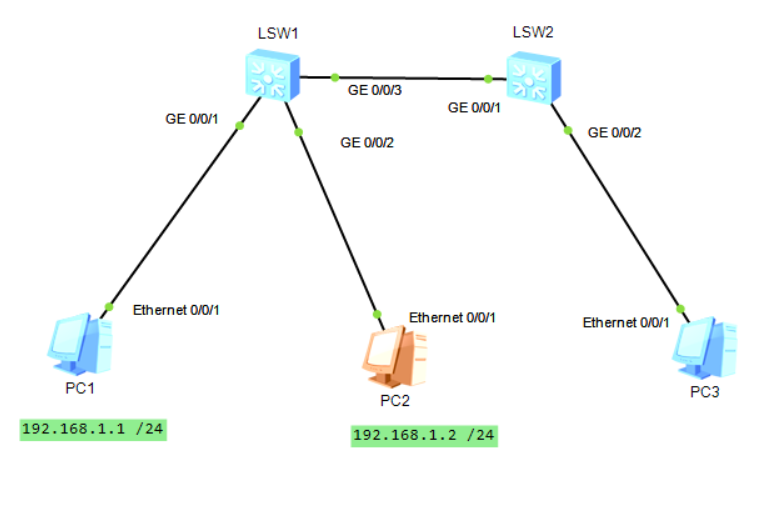

1，根据标签进行基础配置

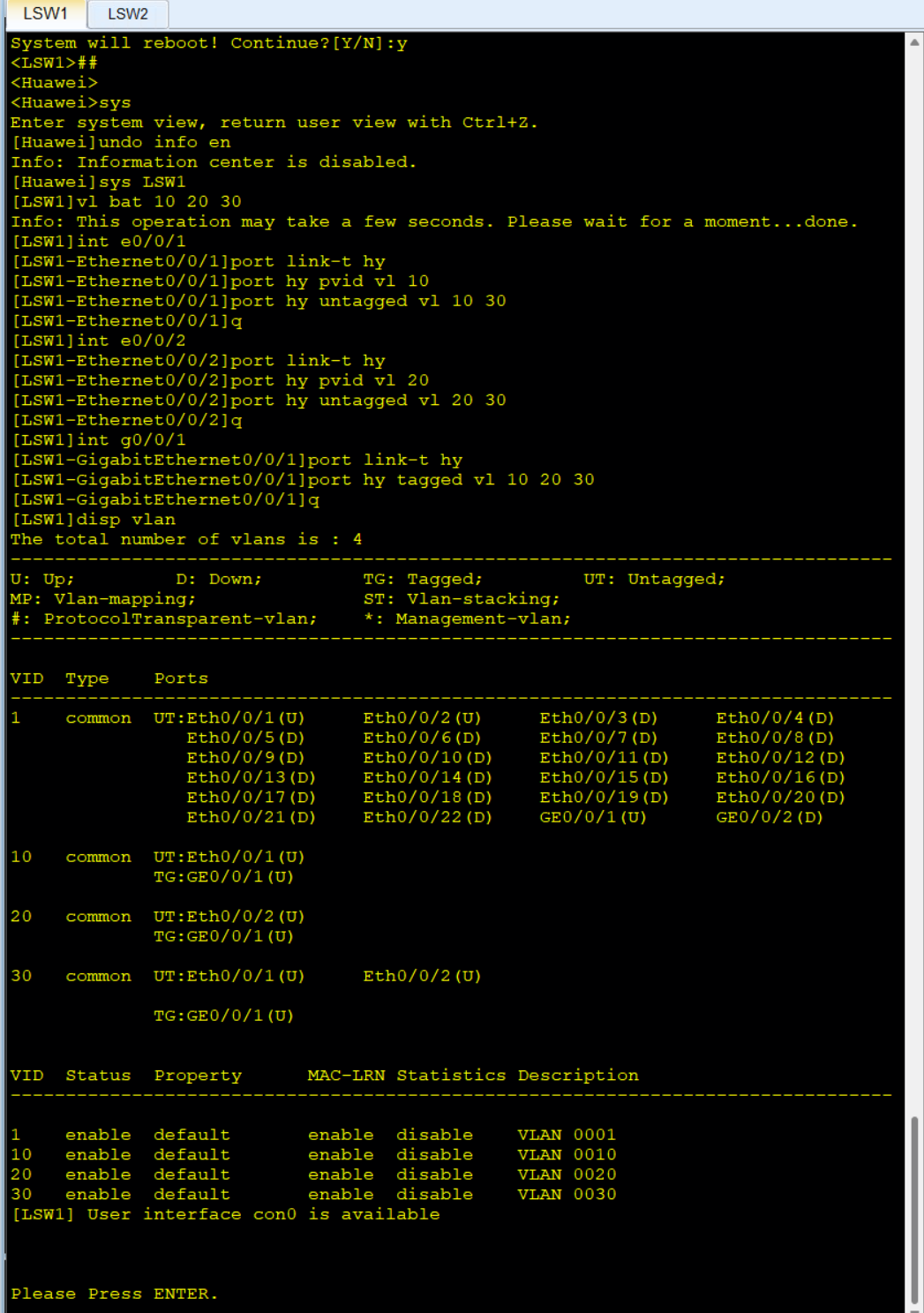

2，交换机配置
命令解释与理解：
LSW1：
这是 PC1 的接口配置：
port link-t hy：把接口设为 Hybrid 模式
port hy pvid vlan 10：设置接口的默认 VLAN（PVID）为 10，PC1 发的无标签帧会被打上 VLAN10 标签
port hy untagged vlan 10：允许 VLAN10 的帧不带标签从接口发出（PC1 能收到自己的流量）
port hy untagged vlan 30：允许 VLAN30 的帧不带标签从接口发出（PC1 能收到 PC3 的流量）
这是 PC2 的接口配置：
- 给 PC2 所在的接口 E0/0/2，添加了
port hy untagged vlan 30，让 PC2 也能收到 PC3 的流量。

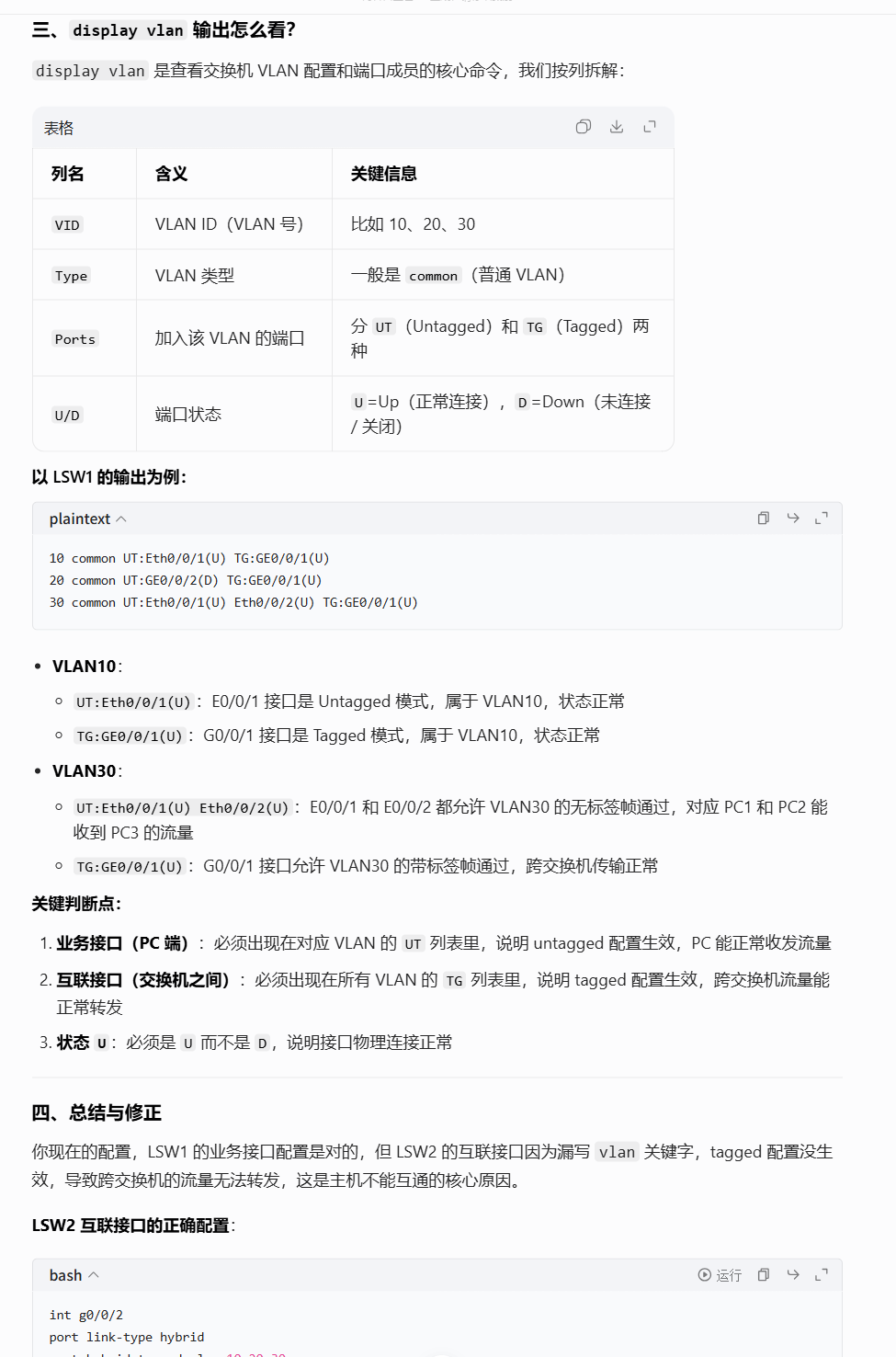

disp vlan 怎么看：
五，路由器4444260419（备注显示为非必要掌握内容）
这篇内容讲解的是华为交换机 STP 生成树协议的配置与查看，核心是解决交换网络环路问题，实现链路冗余与防环。
（1）配置说明
1. 核心技术
STP（生成树协议）作用：在交换机环路拓扑中，自动阻塞冗余链路，消除二层环路，同时保留备份链路，实现网络高可用。
2. 关键配置命令与作用
stp enable 开启 STP 功能（交换机默认已开启）
stp mode stp 将模式设为标准 STP
stp root primary 指定本交换机为根网桥
stp root secondary 指定本交换机为备份根网桥
stp priority 0 手动设置桥优先级（越小越优先成为根桥）
stp timer forward-delay 600 修改转发时延（单位：100ms，600=6s）
stp timer max-age 4000 修改消息老化时间（4000ms=40s）
3. 设备角色配置
LSW13：配置为 根网桥（primary root）
LSW14：配置为 备份根网桥（secondary root）
LSW15 / LSW16：仅开启 STP，自动计算端口角色
4. 重要查看命令
display stp
查看完整 STP 信息、根桥、计时器、端口状态
display stp brief
查看端口角色、状态（FORWARDING/DISCARDING）
5. 关键信息说明
根桥：整个拓扑的 "核心"，由优先级 + MAC 选举
端口状态：FORWARDING（转发）、DISCARDING（阻塞）
计时器：hello 2s、max-age 20s、forward-delay 15s（默认）
拓扑出现环路时，STP 会自动阻塞一条链路，断环但不断网
本文通过配置 STP 根桥、备份根桥、协议计时器，并使用 display stp 查看状态，实现了交换网络破环、冗余、稳定的典型部署。
（2）配置：

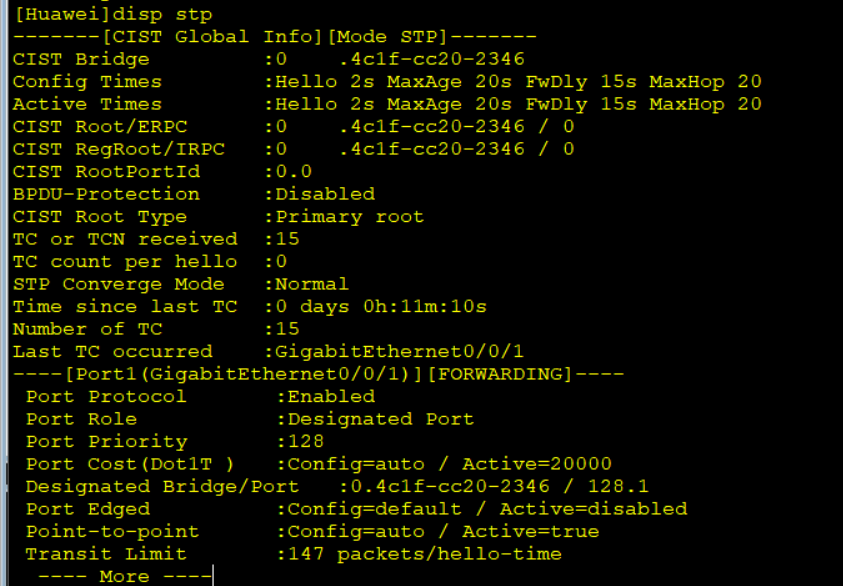

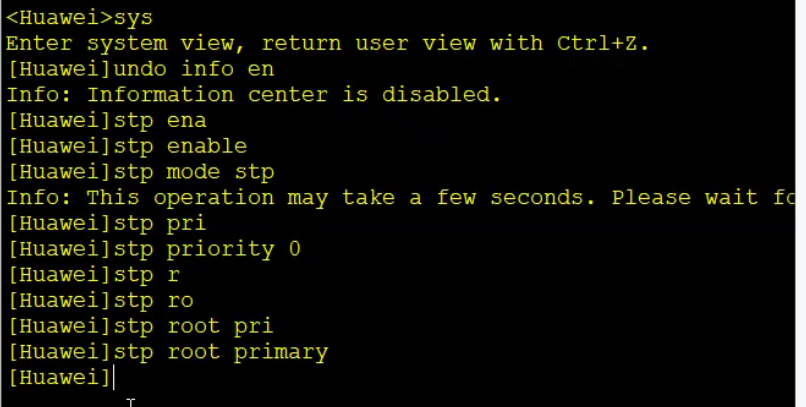

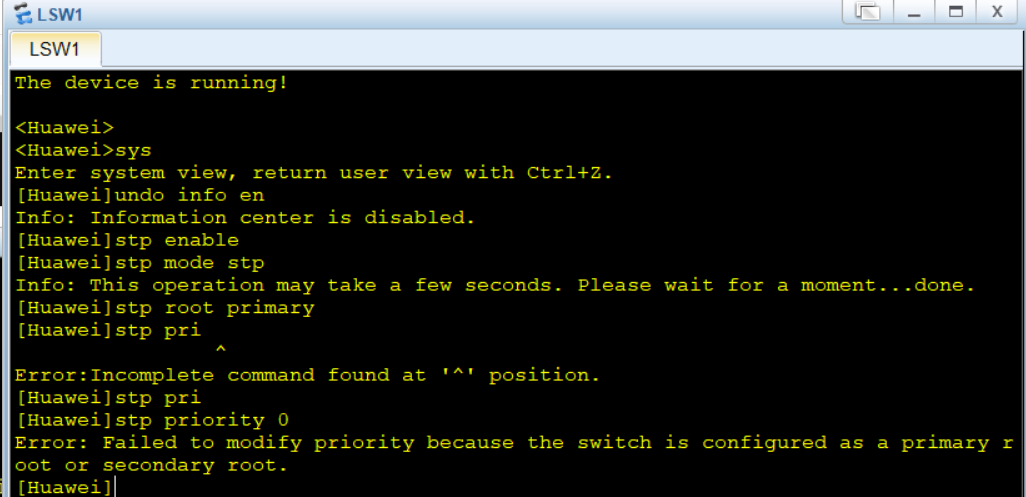

1，根网桥配置

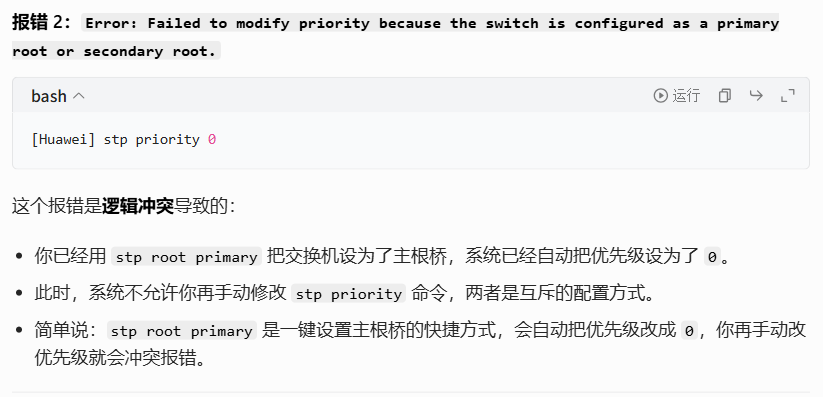

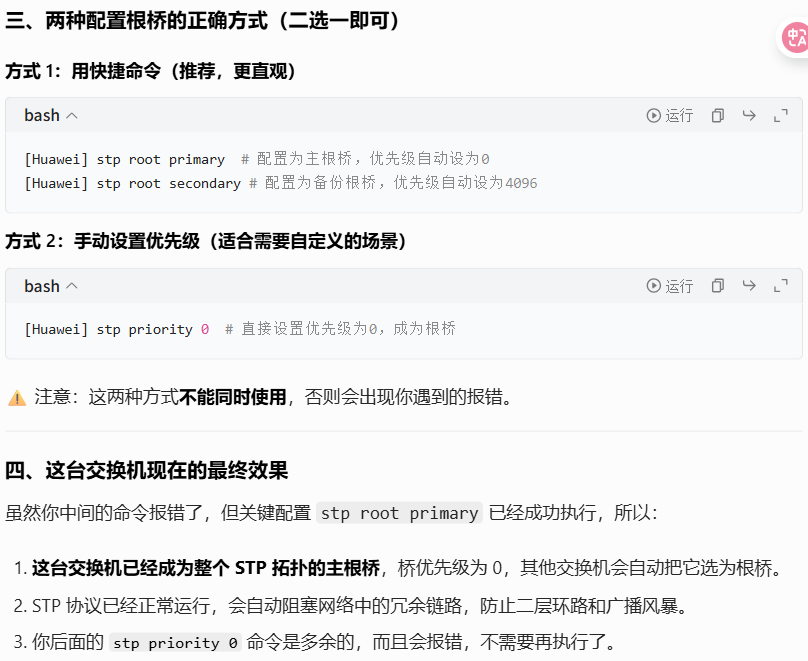

补充演示第二种手动配置方式：
2.备份根桥配置

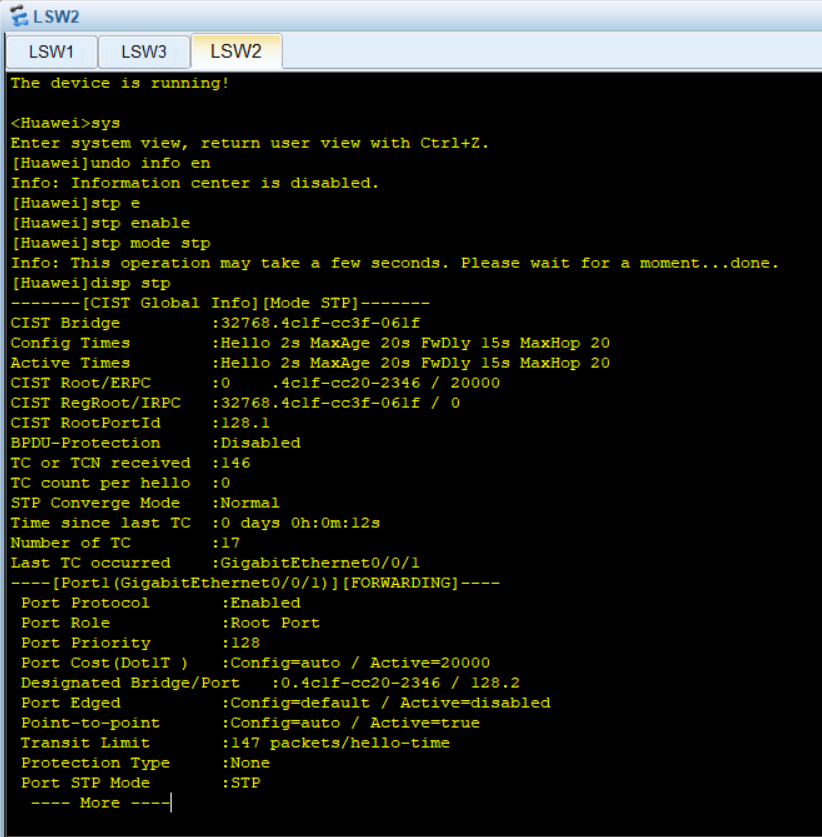

3，
其中
其中的FwDly 15s 就是 Forward Delay（转发延迟计时器），这个延迟是为了防止临时环路：给网络足够的时间，让所有交换机都收到拓扑更新的 BPDU，避免端口直接转发数据导致环路。
如果想缩短 STP 网络的收敛时间，可以把Forward Delay 改成 6s，收敛时间变成6S，大幅缩短了网络故障恢复的时间，提升业务可用性。

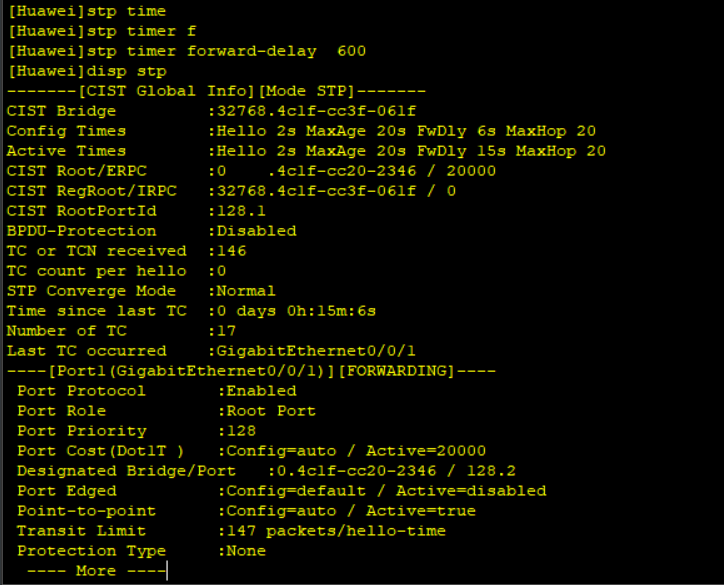

展示改收敛时间：
其中的参数也都可以看需求改。
