手机OTG转TTL网口实现ping功能

一、问题描述

在手机上插以太网卡实现简单的网络排查。手机的OTG转以太网无法设置静态ip，在网上搜了一圈可以通过OTG转TTL再转以太网实现该功能.

二、硬件准备

首先确认最关键的TTL转以太网模块

淘宝有各种在售的物联网模块，要么不支持ICMP协议，要么支持的只能被ping，不能ping出去。

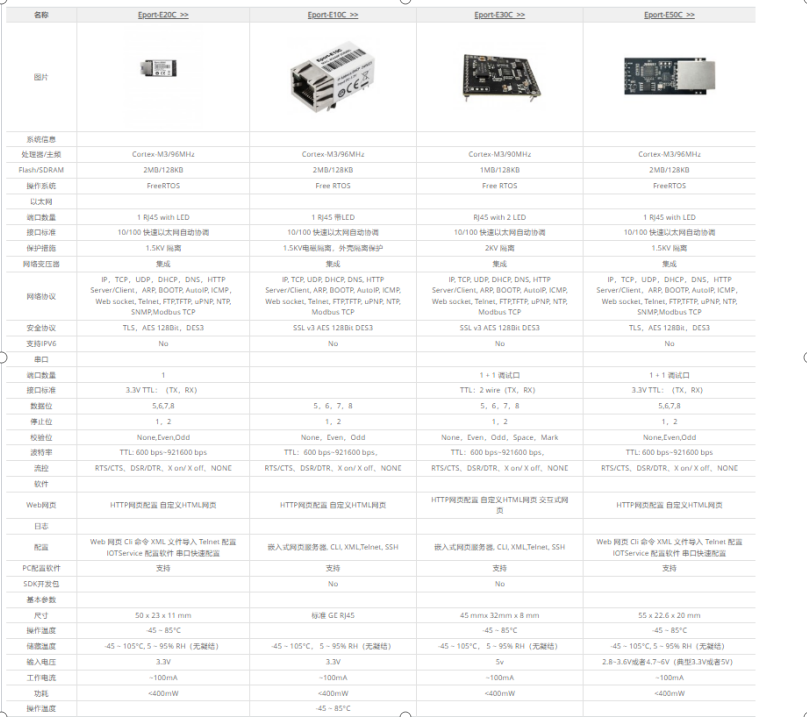

最后找到了这一款支持ping出的。大部分型号是3.3V的，由于usb和网口是5V的选择了最后一个E50C这一型号。

https://detail.tmall.com/item.htm?id=575966153127

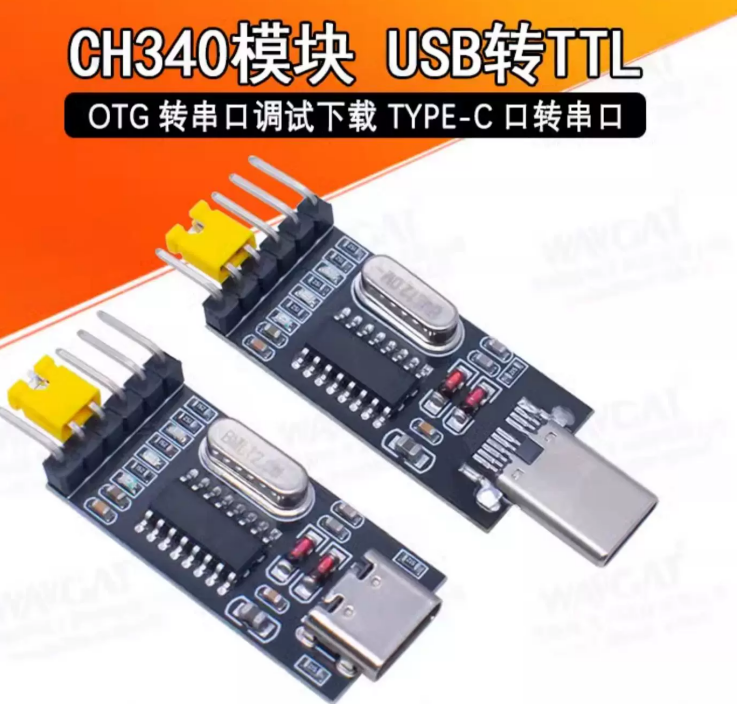

然后是手机和电脑USB转TTL的模块，考虑到接口和电压要typec-c和5V的选了以下模块

公口的直接插手机，母口用手机充电线插电脑。

https://detail.tmall.com/item.htm?id=752787927678z​​​​​​​z

最后还需要连接两个模块用的杜邦排线

++++https://detail.tmall.com/item.htm?id=42904947204++++

三、软件准备

电脑端用securecrt，老版的，直接在模块官网下载

++++http://www.hi-flying.com/download-center-1/applications-1/download-item-securecrt++++

手机端的软件有淘宝卖家提供，包括模块的手册，百度网盘链接

通过网盘分享的文件：手机TYPE-C口转串口 USB转TTL串口模块 OTG转串口调试下载工具

链接: https://pan.baidu.com/s/12ktjn3VQPRw3J5wfeI-mbA 提取码: 1234

--来自百度网盘超级会员v6的分享

三、调试过程

1、用排线将模块连接，两端的RX和TX交叉连接，然后直连5V和GND。一定要用5V，否则最后接网线，网口灯不亮。

2、电脑端

securecrt

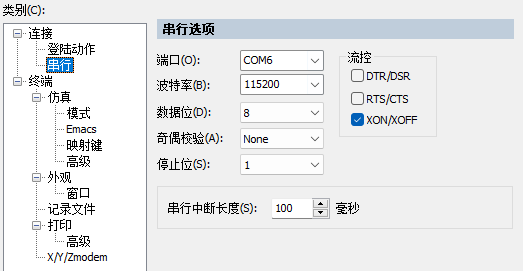

默认波特率选择115200，使用新版软件会各种卡死，按百度的方法修改session.ini也不行，用模块官网的版本很好用。

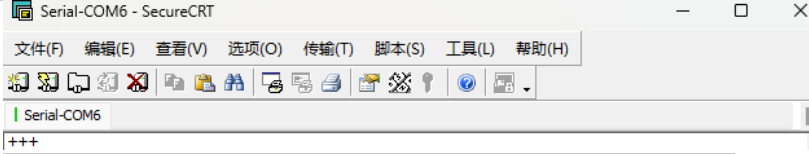

按照文档操作输入+++进入cli命令模式

EPORT>Show

===System State===

Product ID:E50C

Software Version:V1.41.1

Config Protected:OFF

System time:NTP Disabled

Up Time: 0-Day 0:0:23

Total Free Memory: 30788

MAX Block Size:29040

===NETWORK===

MAC:402A8F2D9045

Ip Address:192.168.10.102

Ip subNetMask:255.255.255.0

GateWay:192.168.10.1

===UART Status===

Config:115200,8,1,NONE,NONE

State:In CLI

Recv Bytes:3 Recv Frames:1

Send Bytes:0 Send Frames:0

Failed Bytes:0 Failed Frames:0

===SOCK Status===

SOCK Name:netp

State:Server Created

Client IP:

Recv Bytes:0 Recv Frames:0

Send Bytes:0 Send Frames:0

Failed Bytes:0 Failed Frames:0

EPORT>SYS

EPORT/SYS>Network

EPORT/SYS/Network>DHCP Disable

Input Ip address10.10.100.10:192.168.10.98

Input SubNetMask255.255.255.0:255.255.255.0

Input Gateway10.10.100.254:192.168.10.1

SET-OK

默认开启的DHCP，以此进入SYS->NETWORK->DHCP Disable手动设置静态ip

回显ok设置成功

退回到SYS后ping网关成功

3、手机端

安装第三方串口软件

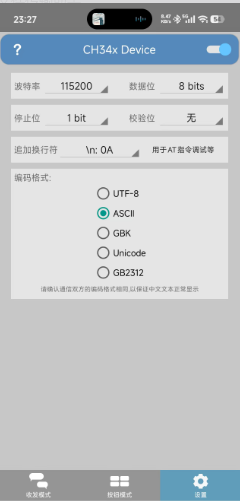

设置好波特率和编码格式，要勾选追加换行符否则输入命令无回显

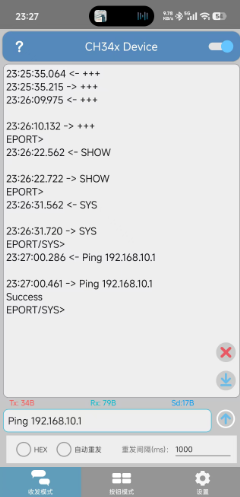

手机端测试ok
