IP5383至为芯支持双C口双向快充的45W移动电源方案芯片

英集芯IP5383是一个适用于移动电源,充电宝等充电方案的移动电源管理SOC芯片。内置同步双向升降压转换器,通过单个电感实现双向升降压功能。单口最大45W,充电电流最高8A。2至5节串锂电池配置,兼容磷酸铁锂3.65V。集成SCP、PD3.0、UFCS等主流快充协议。提供USB-C×2输入输出、USB-A×1输出等多种接口组合。任意单口均可实现快充。内置了同步升降压控制器、H桥功率MOS管等,单电感实现双向升降压,无需额外MOS,降低BOM成本。采用QFN60封装,尺寸小巧,便于集成。

一、核心性能:45W大功率与双向升降压

移动电源的能量转换效率,直接决定了设备补能的速度与充电感受。IP5383的同步开关升降压系统可提供最高45W的输入输出功率,系统效率可达94%以上,并支持高达8A的充电电流。该芯片内置同步双向升降压转换器,通过单个电感实现双向升降压,使充放电高效转换------输出电流可达8A,在对支持20V/2.25A输出的笔记本电脑等设备充电时,能效表现较传统方案更有优势。

在续航控制方面,IP5383支持2节、3节、4节或5节串联电池,并提供4.15V至4.40V以及磷酸铁锂3.65V等多种电池电压规格的适配方案,能够灵活匹配不同容量与应用场景的移动电源需求。

二、全协议兼容:主流快充全面覆盖

一款出色的电源管理芯片,需要具备广泛多样的设备适配能力。IP5383集成了QC2.0/QC3.0、SCP、UFCS、AFC/FCP等多种快充输入输出协议,支持TYPE-C PD2.0/TYPE-C PD3.0输入输出协议及TYPE-C PD3.0 PPS输出协议,并兼容BC1.2 Apple手机充电协议,无论是苹果、安卓设备还是笔记本电脑,都可以在IP5383的供电下实现快速充电。

值得一提的是,IP5383还支持中国融合快充标准UFCS,具备E-MARK线缆识别与BMC协议编解码功能,可根据线缆规格自适应调整输出功率,让用户使用不同品牌的数据线时也能获得合适的充电体验。

三、三口独立快充:灵活高效的接口设计

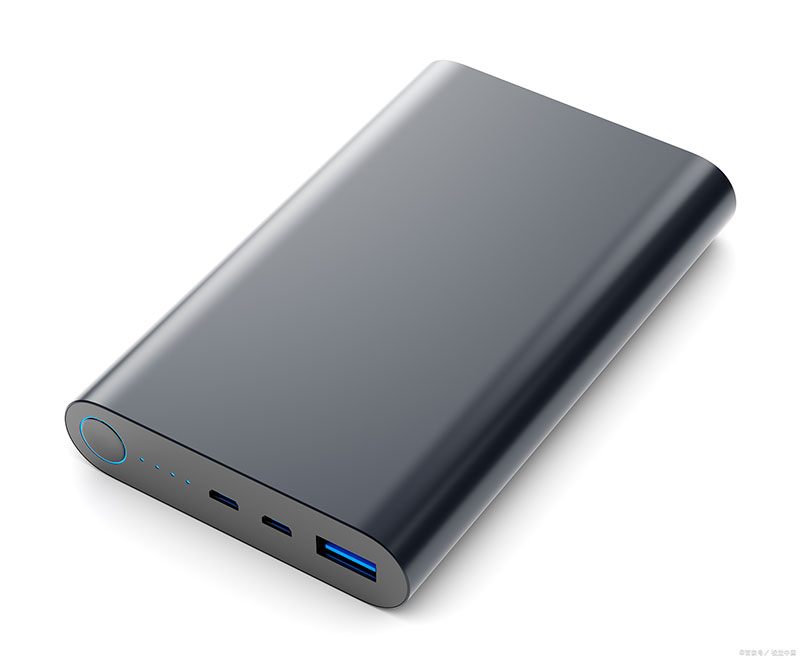

接口配置直接影响移动电源的使用便利性。IP5383提供两个支持PD协议双向输入输出的USB-C接口和一个USB-A接口,单独使用任何一个接口都可以支持快充功能。当使用其中一个USB-C口时,支持单口最高45W的输出功率;若双C口同时使用,系统自动分配功率至15W+15W;如果三个输出口同时使用,则统一输出5V/3A。这种智能功率分配策略,既满足了多设备同时充电的场景需求,又确保了供电系统的稳定运行。

四、安全保护:多层级的智能守护

充电安全是电源管理的基本要求。IP5383具备输入过压/欠压保护、输出过流/过压/短路保护、电池过充/过放/过流保护以及芯片过温保护等多层级安全保护功能。例如,当输入电压超过26V时自动切断电路、电池温度达到60℃时智能降低充电电流,而短路保护机制则能在检测到异常时快速启动保护动作。芯片还集成了NTC温度检测功能,可实时监测电池工作温度,帮助维持整个充电过程的稳定性。此外,IP5383拥有ESD 4KV防护能力与30V输入耐压能力,在复杂多样的使用环境下依然能够保持稳定运行。

五、集成化与智能管理:降低门槛,优化体验

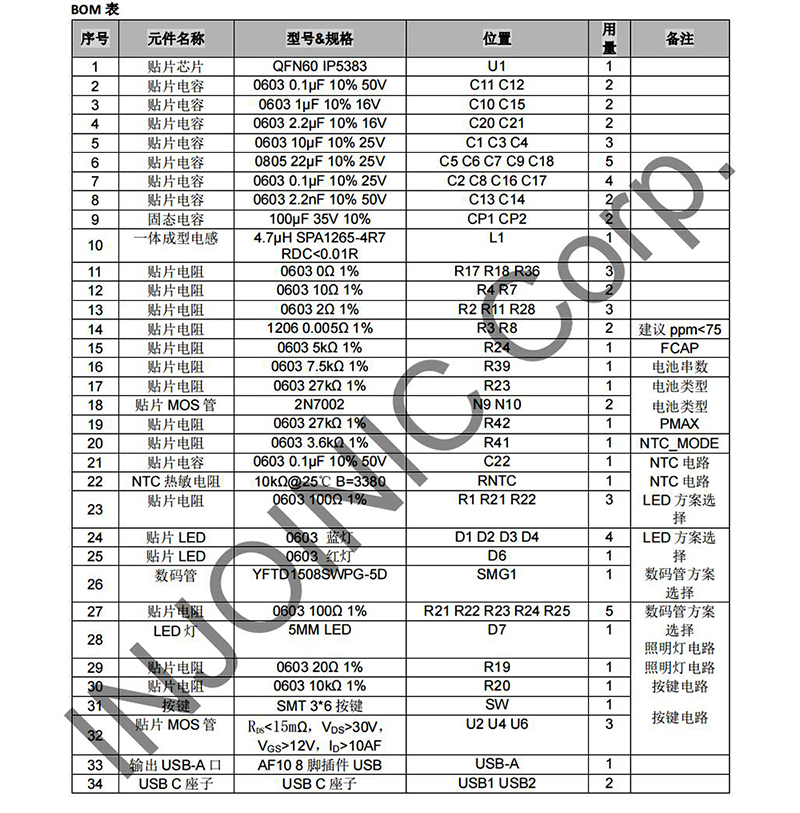

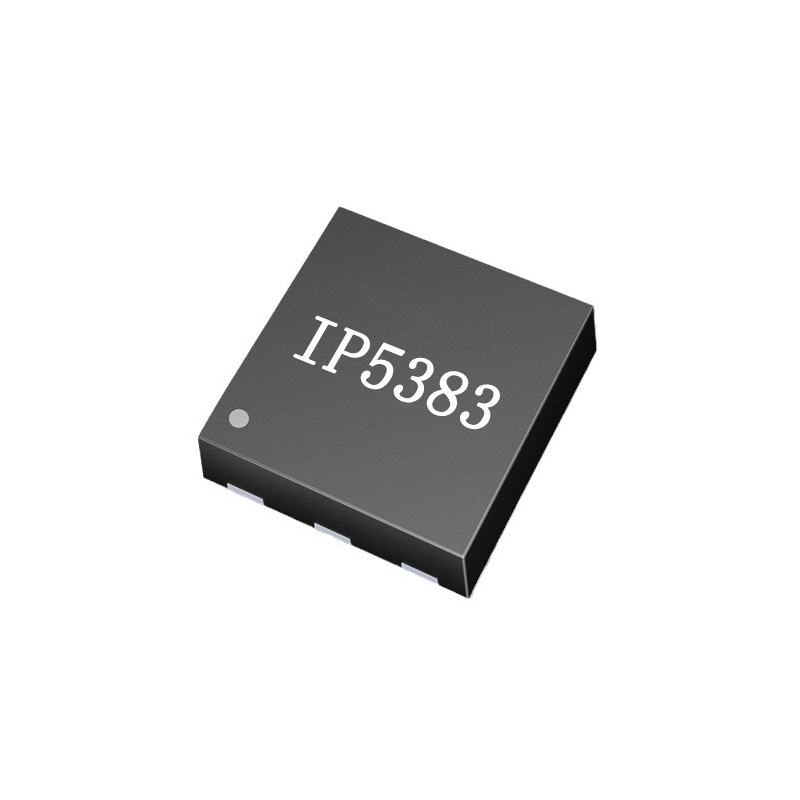

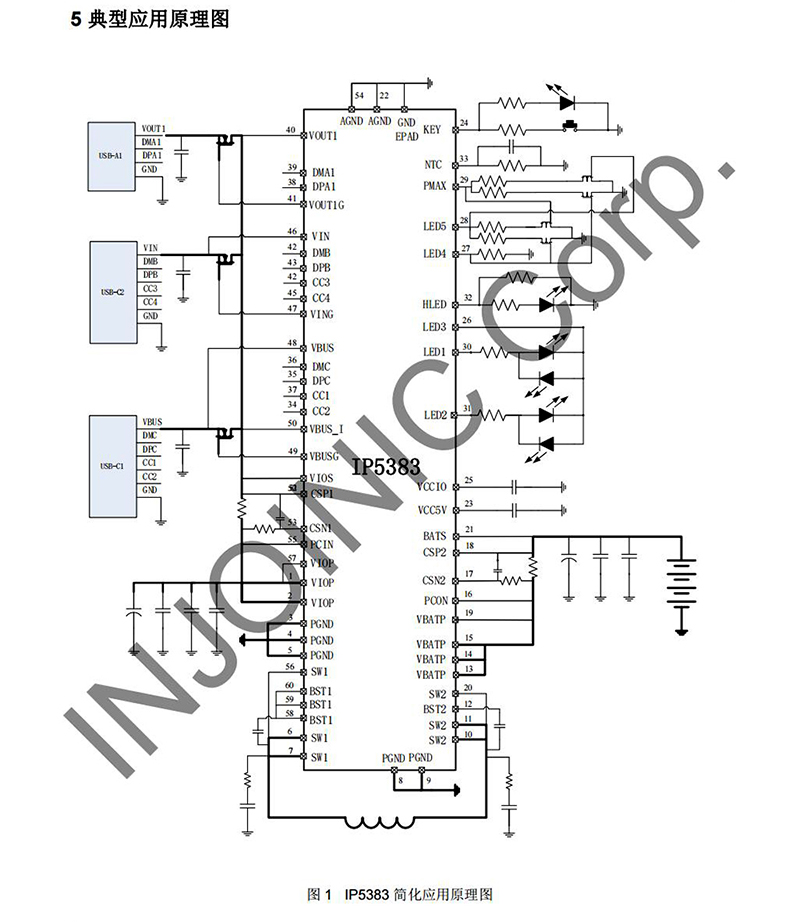

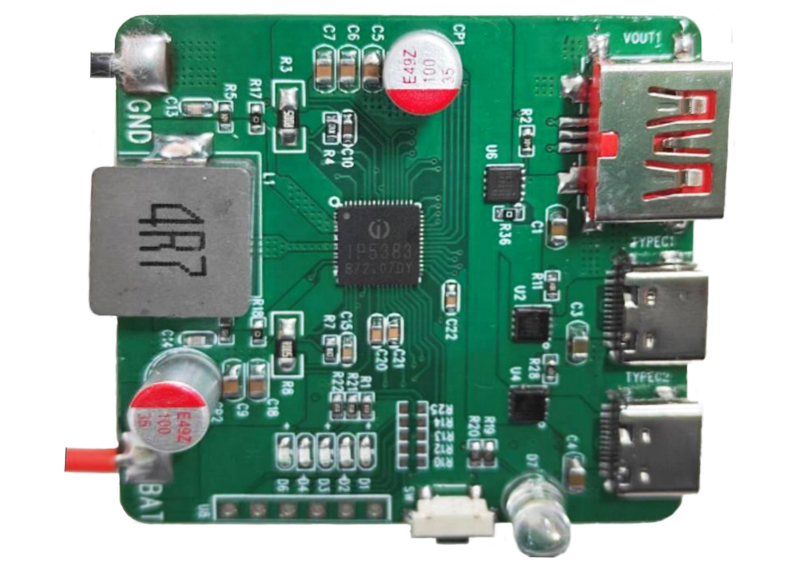

在追求高性能的同时,降低制造门槛同样是衡量芯片设计水平的重要维度。IP5383采用QFN60封装,集成了H桥功率MOS管、同步双向升降压转换器、锂电池充电管理器、电量计等多功能模块,在应用时仅需极少的外围器件,有效减小了整体方案的尺寸并降低了BOM成本。

在用户交互层面,IP5383内置14bit高精度ADC和电量计,可精确测量电池电压和电流,通过积分电池端电流准确获取电池电量信息。支持4颗、2颗、1颗LED电量显示以及188数码管电量显示,充分满足不同产品设计的多样化需求。在节能设计上,芯片在轻载时自动进入待机模式,有效降低功耗。此外,芯片还内置了照明灯驱动功能,可扩展手电筒功能,进一步提升了移动电源的实用性和产品附加值。

总结

英集芯IP5383以45W大功率、全协议兼容、三口独立快充和多重安全防护为基础,结合高度集成的SoC架构、精准的智能电池管理系统以及灵活的电量显示配置,为移动电源、便携储能、电动工具等快充设备提供了一套高效可靠的电源管理方案。无论是对充电效率有更高要求的用户,还是寻求兼顾成本与性能设计方案的硬件开发者,IP5383都是一款兼具性能与实用性的选择。
