一、UDP协议
无连接，不可靠传输，面向数据报，全双工

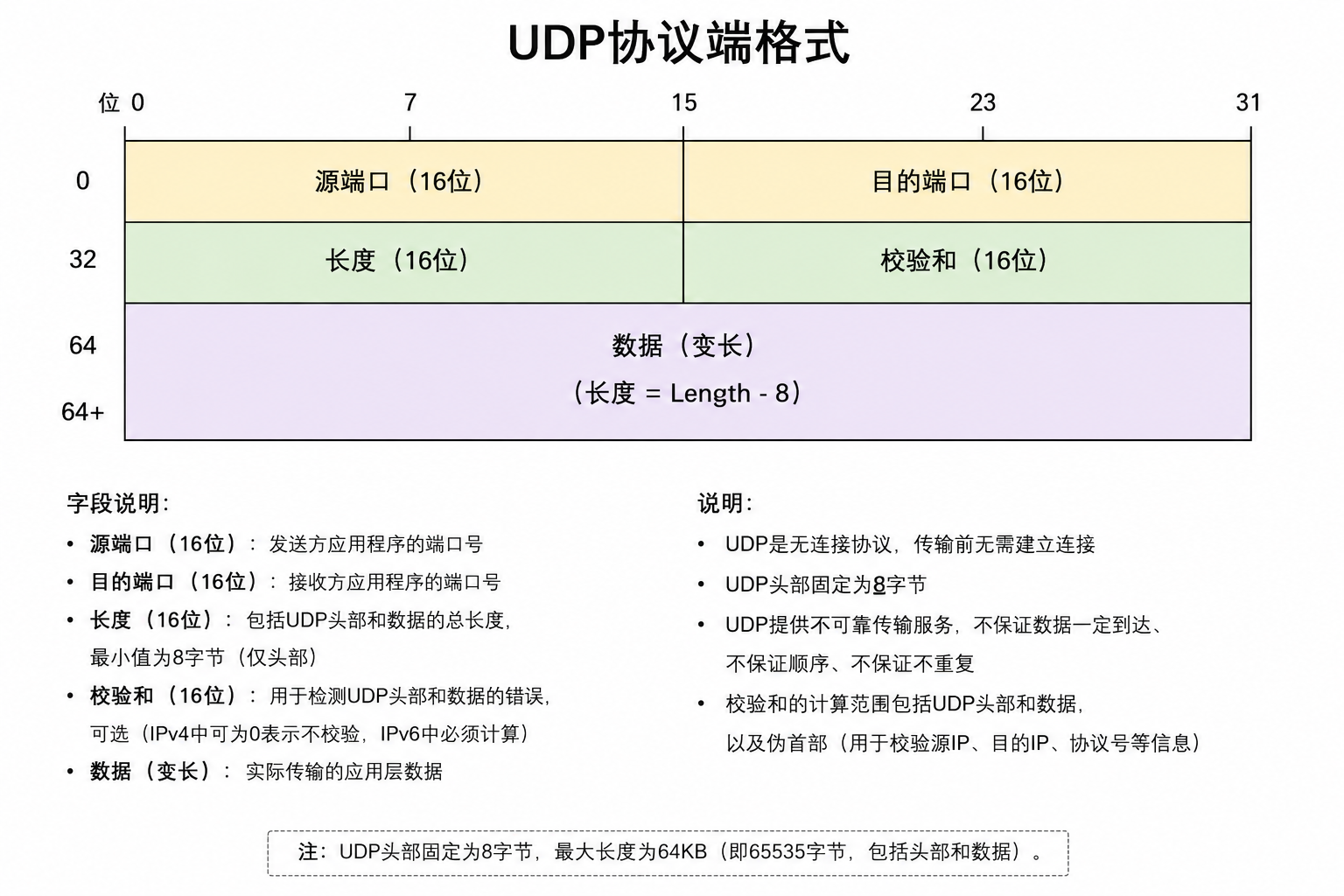

UDP协议端格式
源端口号（16位） ：发送端应用程序使用的端口号。用于接收端知道从哪里回送数据。若不需要回复，可设为0。
目的端口号（16位） ：接收端应用程序的端口号。UDP根据此字段将数据交给正确的进程。
UDP长度（16位）：整个UDP数据报（首部 + 数据）的字节数。最小值为8字节（仅首部，无数据），最大为65535字节。
UDP检验和（16位）：用于检测UDP首部、数据和伪首部在传输中是否出错。可选，若不用则填0。
二、TCP协议
有连接，可靠传输，面向字节流，全双工。

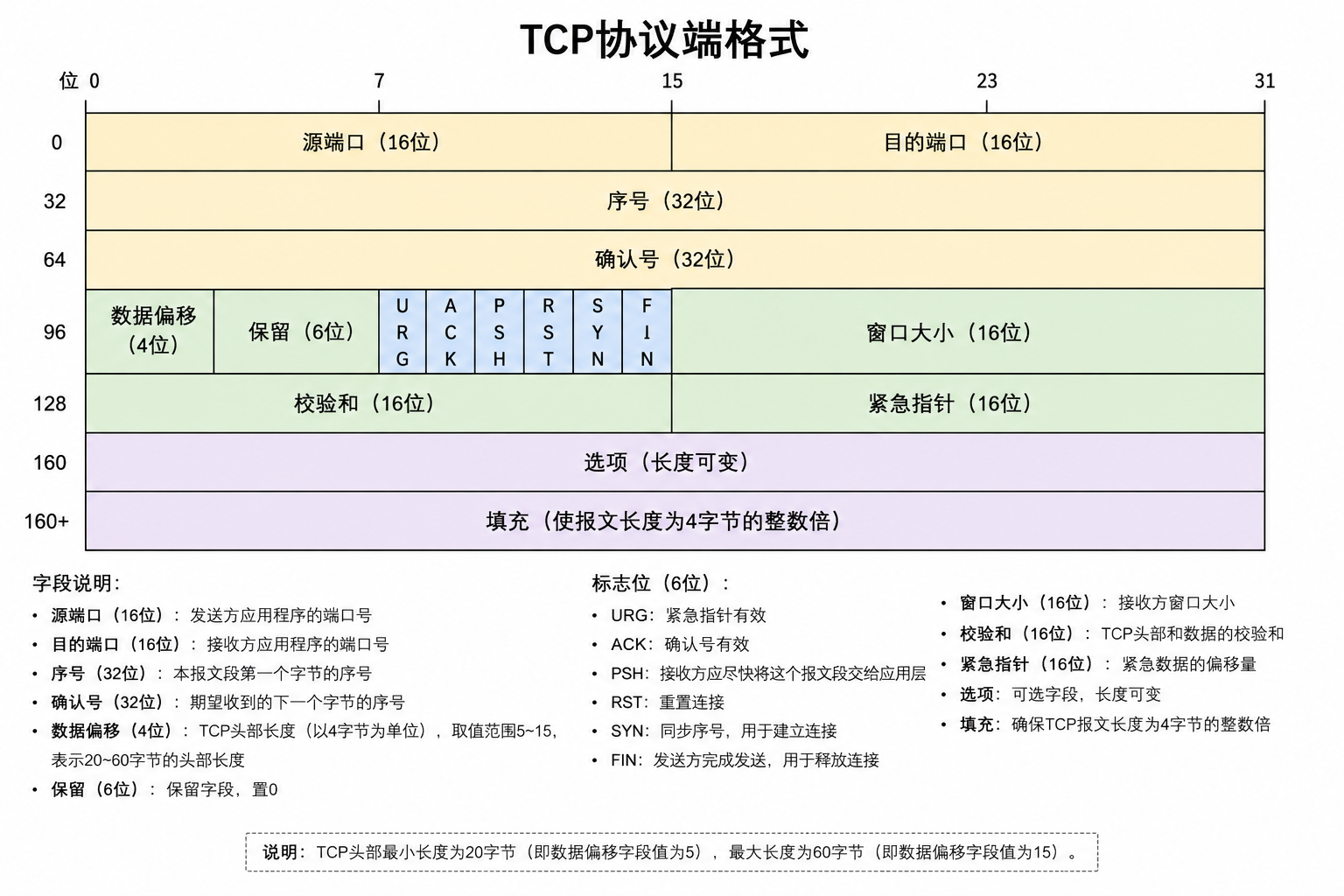

2.1 TCP协议端格式
下面按照序号顺序，逐一解析每个字段的含义和作用：
| 序号 | 字段名 | 长度（位） | 说明 |
|---|---|---|---|
| 1 | 源端口号 | 16 | 发送端应用程序的端口号，用于标识本地通信进程。 |
| 2 | 目的端口号 | 16 | 接收端应用程序的端口号，与源端口一起唯一确定一条连接的两个端点。 |
| 3 | 32位序号 | 32 | 该报文段中第一个数据字节的序列号，用于保证数据的有序到达和可靠性。 |
| 4 | 32位确认序号 | 32 | 期望收到对方下一个报文段的首字节序号，仅当 ACK 标志位为 1 时有效。 |
| 5 | 4位首部长度 | 4 | 表示 TCP 头部的长度（以 32 位字为单位），最小为 5（即 20 字节），最大为 15（60 字节）。 |
| 6 | 保留位 | 6 | 保留给未来使用，必须置为 0。 |
| 7 | URG | 1 | 紧急指针标志位，为 1 时表示紧急指针字段有效。 |
| 8 | ACK | 1 | 确认标志位，为 1 时确认序号字段有效。 |
| 9 | PSH | 1 | 推送标志位，为 1 时表示接收方应尽快将数据交给应用层。 |
| 10 | RST | 1 | 复位标志位，为 1 时表示连接出现严重错误，必须释放连接并重新建立。 |
| 11 | SYN | 1 | 同步标志位，用于建立连接时的同步序号（三次握手）。 |
| 12 | FIN | 1 | 结束标志位，为 1 时表示发送方没有数据要传输了，用于关闭连接。 |
| 13 | 16位窗口大小 | 16 | 用于流量控制，表示本端接收窗口的剩余容量（以字节为单位），告知对方可以发送的数据量。 |
| 14 | 16位检验和 | 16 | 覆盖 TCP 头部、数据和伪首部的校验和，用于检测传输过程中的错误。 |
| 15 | 16位紧急指针 | 16 | 仅当 URG=1 时有效，指出紧急数据在报文段中的结束位置（相对于序号字段的值）。 |
| 16 | 选项 | 可变 | 可选字段，如 MSS、窗口缩放因子、时间戳等，长度可变且需为 32 位字的整数倍。 |
| 17 | 数据 | 可变 | 上层应用数据，不是 TCP 头部的一部分，但通常紧跟在头部之后。 |
总结 ：整个 TCP 头部固定部分为 20 字节（不含选项），选项最多可扩展至 40 字节。这些字段共同实现了 TCP 的可靠传输、流量控制、拥塞控制和连接管理等功能。
2.2 TCP确认应答

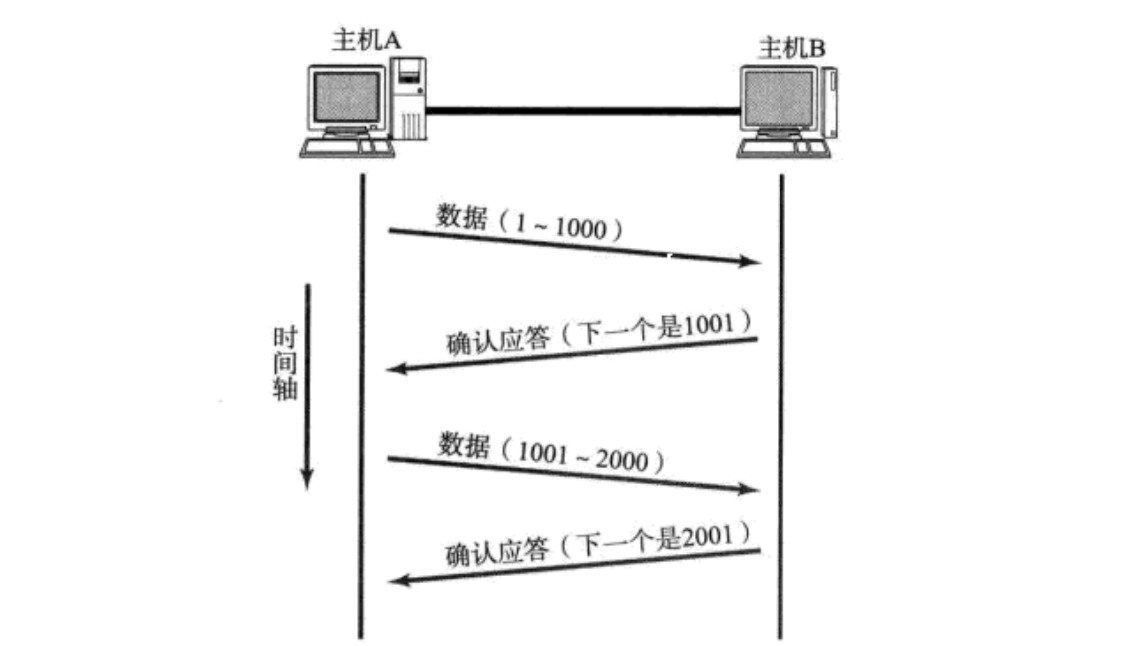

TCP 数据传输过程中的可靠传输机制 （ 数据传输 + 确认应答（保证可靠性））

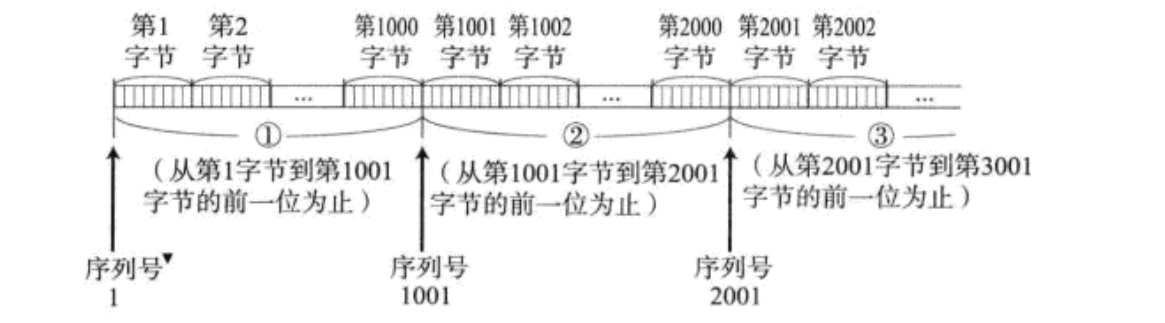

TCP将每个字节的数据都进行了编号，就是序列号。
每个字节对应一个序列号，但传输时用一个段的首字节序号代表整个段

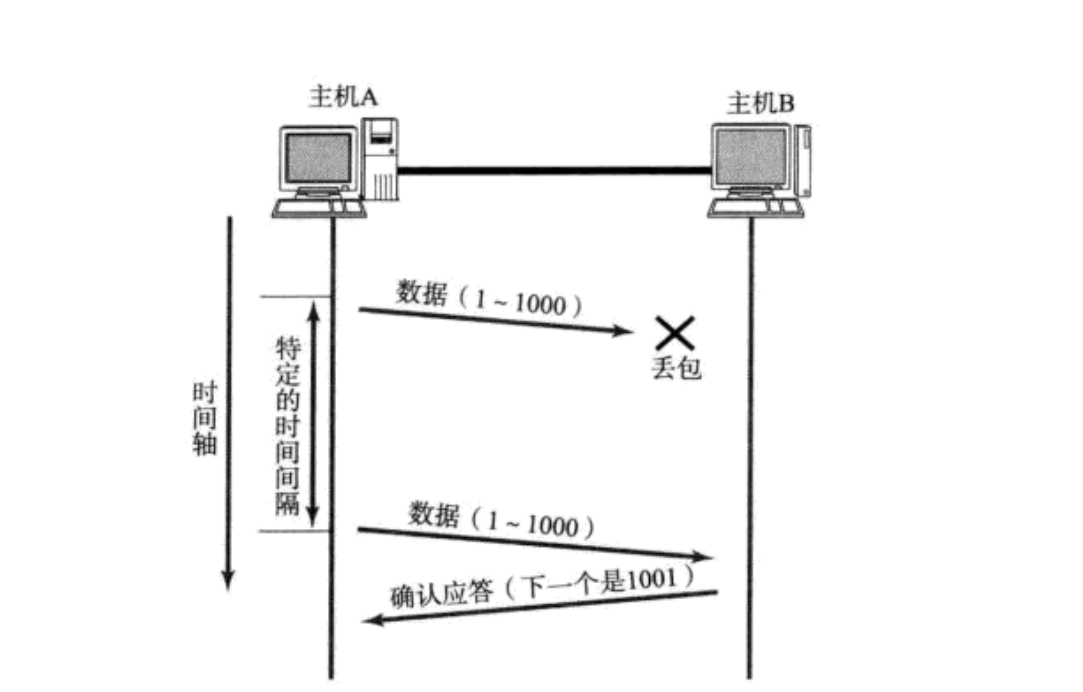

2.3 TCP超时重传
主机A向主机B发送数据，可能因为网络堵塞，数据无法到达主机B。

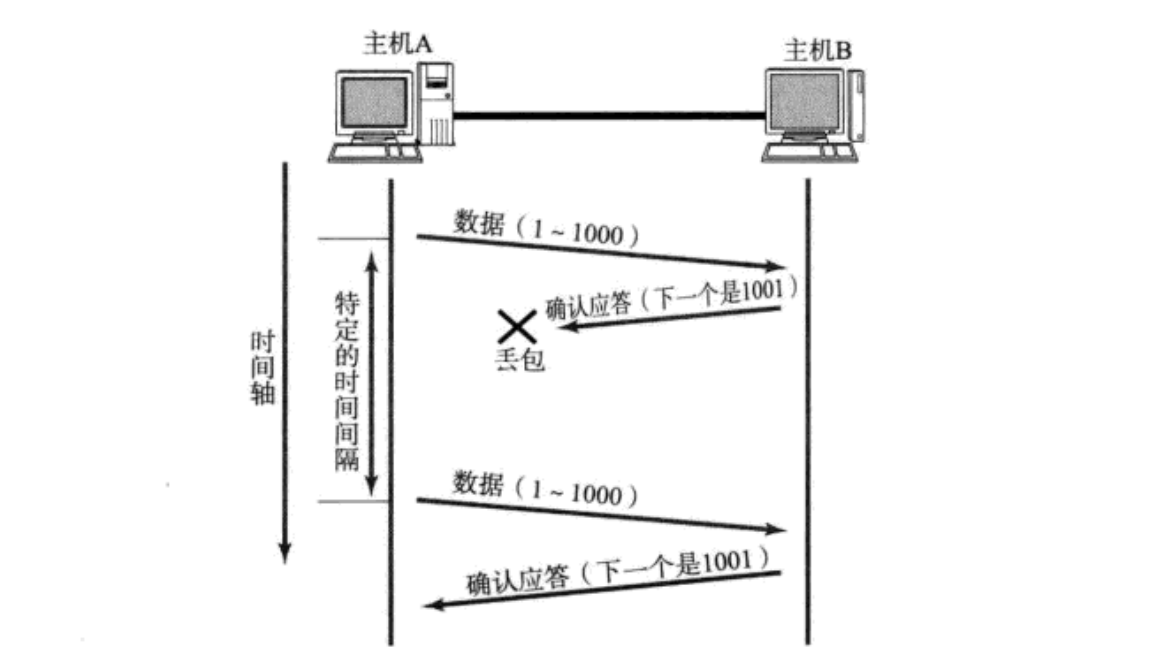

如果主机A在特定的时间内没有接受到主机B的发来的确认应答，也有可能是因为ACK丢失了。
此时，主机B就会收到很多重复的数据，那么TCP就需要识别出来哪些包是重复的包，并把重复的包丢弃。
这时候，就可以利用前面的序列号，很容易做到去重的效果。
那么超时时间如何确定呢？
- 最理想的情况下，找到一个最小的时间，保证"确认应答一定能在这个时间内返回"。
- 但是这个时间的长短，随着网络环境的不同，是有差异的
- 如果超时时间设的太长，会影响整体的重传效率
- 如果超时时间设的太短，有可能会频繁发送重复的包
- 如果超时时间设的太短，有可能会频繁发送重复的包
TCP为了保证无论在任何环境下都能比较高性能的通信，因此会动态的计算 这个的最大超时时间。
比如：在Windows中，超时以500ms为一个单位进行控制，每次判定超时重发的超时时间都是500ms的整数倍。
如果重发一次之后，仍然得不到应答，等待2* 500后再进行重传。
如果仍得不到应答，等待4* 500ms，依次类推，以指数形式递增。
累计到一定的重传次数，TCP认为网络或对端主机出现异常，强制关闭连接。
确认应答和超时重传这两个机制，保证了TCP的可靠传输
2.4 TCP连接管理
在正常情况下，TCP要进行三次握手建立连接和四次挥手进行断开连接。
2.4.1 三次握手
为什么要建立三次握手？
1.确保网络链路通畅。
2.验证双方通信的发送过程和接收过程是否正常。

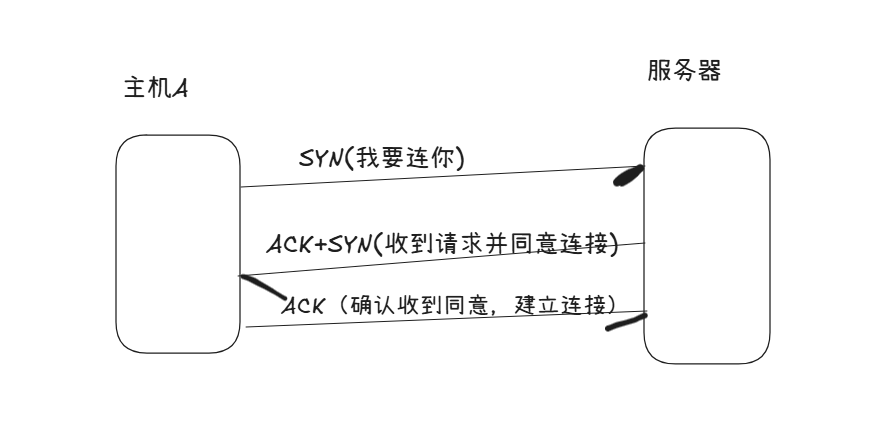

三次握手过程：

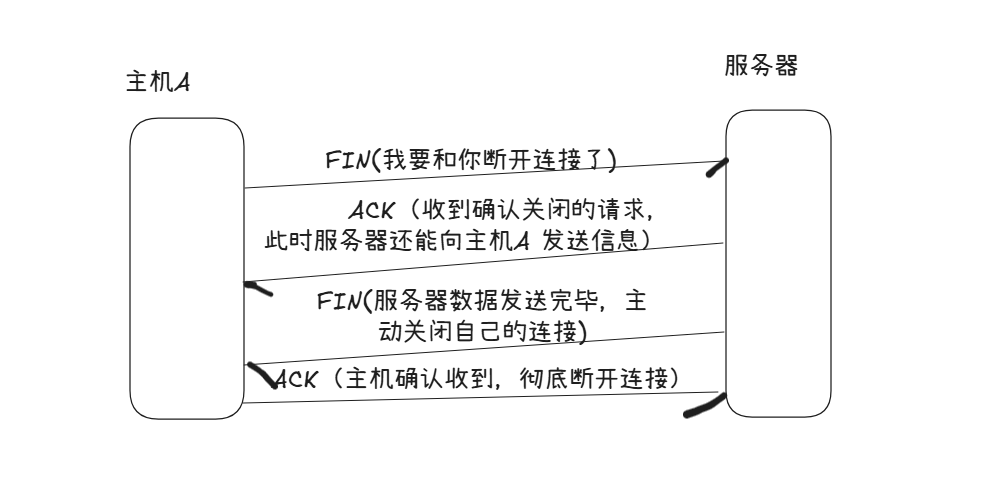

2.4.2 四次挥手
注意：通常情况下，中间两步不能合并。因为TCP是全双工通信，主机A发送FIN只代表A不再发送数据，但服务器可能还有数据要发送给A。
- 服务器收到FIN后，会先回复ACK确认收到断开请求，但此时服务器仍然可以向主机A发送剩余的数据。
- 等服务器把所有数据发送完毕后，才会发送FIN来关闭自己的发送通道。
- 这两个动作之间有时间差，无法直接合并成ACK+FIN。
特殊情况下可以合并： 可以通过延时应答的方式来实现。TCP延时应答机制，允许主机在收到报文后，不立即回复ACK，就可以把ACK和这些报文一起发送，减少一次单独的ACK交互。在四次挥手场景中，服务器收到主机的FIN后，没有立即回复ACK，而是等待服务器把剩下的数据发送完毕后，再把ACK（确认FIN）和FIN（关闭自己的发送通道）合并成一个ACK+FIN报文发送给主机A。
这样原本的四次挥手就变成了三次交互。

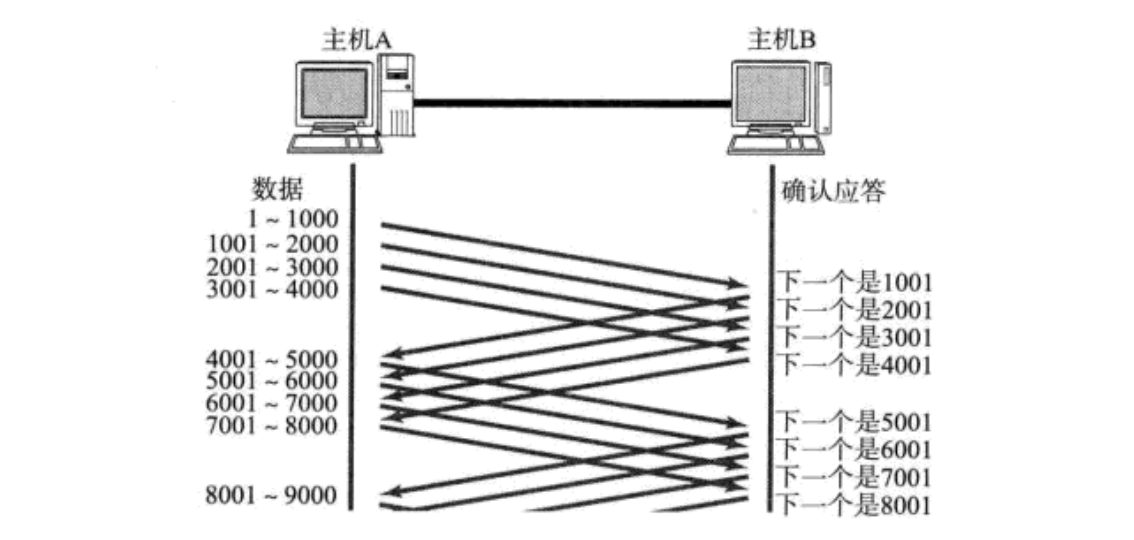

2.5 TCP滑动窗口
刚刚上面的确认应答策略，对每一个发送的数据段，都要给一个ACK确认应答，收到ACK后再发送下一个数据段，这样做的一个比较大的缺点就是：在数据返回时间较长的时候，性能较差。
既然这样一发一应答的方式性能较差，那我们可以采取，一次发多条数据，这样就可以大大提升性能（其实就是在多个等待的时间重叠在一起了）。

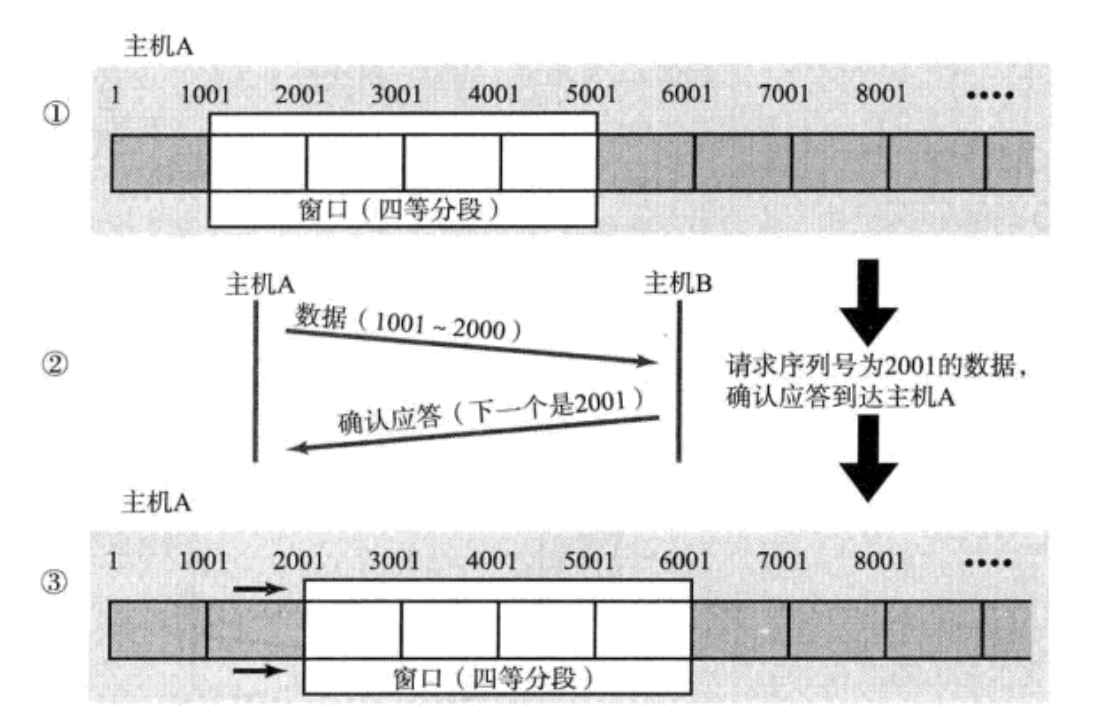

- 窗口大小是无需等待确认应答，可以发送数据的最大值，上图的窗口大小就是4000个字节（四个段）。
- 发送前四个段的时候，不需要等待任何的ACK，直接发送
- 收到第一个ACK后，窗口向后滑动，继续发送第五个段的数据，依次类推。
- 操作系统内核为了维护这个滑动窗口，需要开辟发送缓冲缓冲区来记录当前还有哪些数据没有应答，只有确认应答过的数据，才能从这个缓冲区删掉。
- 窗口越大，则网络的吞吐率就越高。
那么如果丢包了，如何进行重传？
这里分两种情况进行讨论。

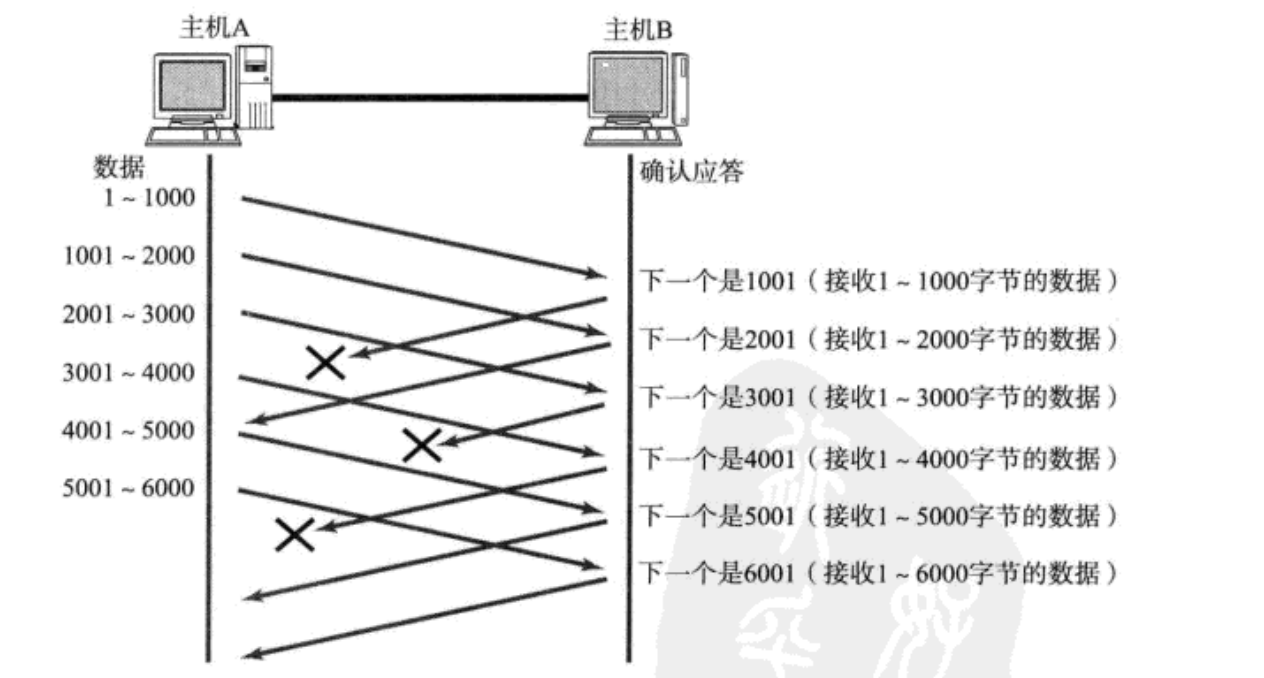

情况1 ：数据包已经到达了，ACK丢了
ACK 丢失，但后续还有数据 后续数据的 ACK 会顺带确认前面的数据（无额外动作）。但如果ACK 丢失，且这是最后一段数据 发送方超时 → 重传数据 → 接收方重发 ACK。
情况2 ：数据包直接丢了

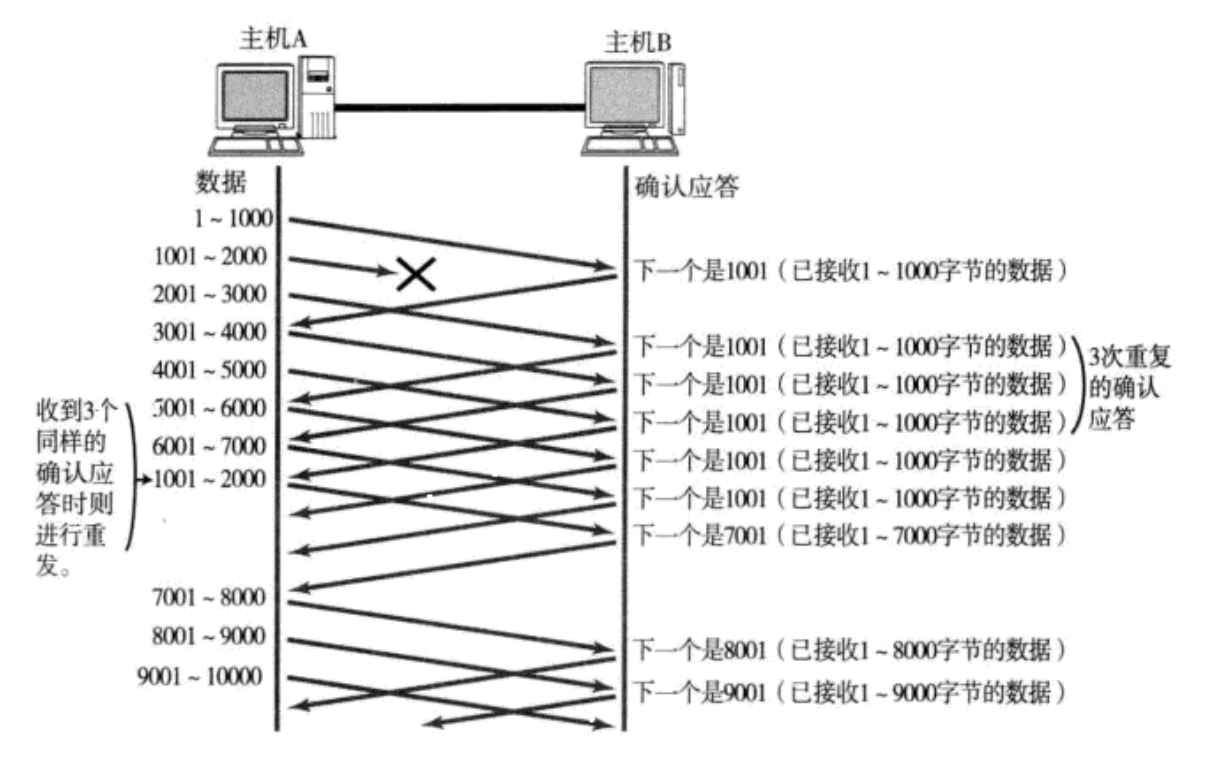

例如上图，数据包1001-2000丢失后，主机B每次都返回ACK=1001。当发送方收到3个重复的ACK（即总共3次相同的ACK=1001，不算原始的那个）时，立即触发快速重传，重传1001-2000。重传成功后，接收方收到缺失数据，后续ACK正常更新，继续传输后续数据包。
这种机制被称为"高速重发控制"(也叫"快重传")。
2.6 流量控制
接收端处理速度是有限的。如果发送端发的太快，导致接收端的缓冲区被打满，这个时候如果发送端继续发送，就会造成丢包，继而引起丢包重传等一系列连锁反应。
因此TCP支持根据接收端的处理能力，来决定发送端的发送速度，这个机制就叫做流量控制。
- 接收端将自己可以接收的缓冲区大小放入TCP首部中的"窗口大小"字段，通过ACK端通知发送端。
- 窗口大小字段越大，说明网络的吞吐量越高。
- 接收端一旦发现自己的缓冲区快满了，就会将窗口大小设置成一个更小的通知的值给发送端。
- 发送端接收到这个窗口后，就会减满自己的发送速度。
- 如果接收端的缓冲区满了，就会将窗口设置为0，这时，发送方不再发送数据，但是需要定期发送一个窗口的探测数据段，使接收端把窗口大小告诉给发送端。

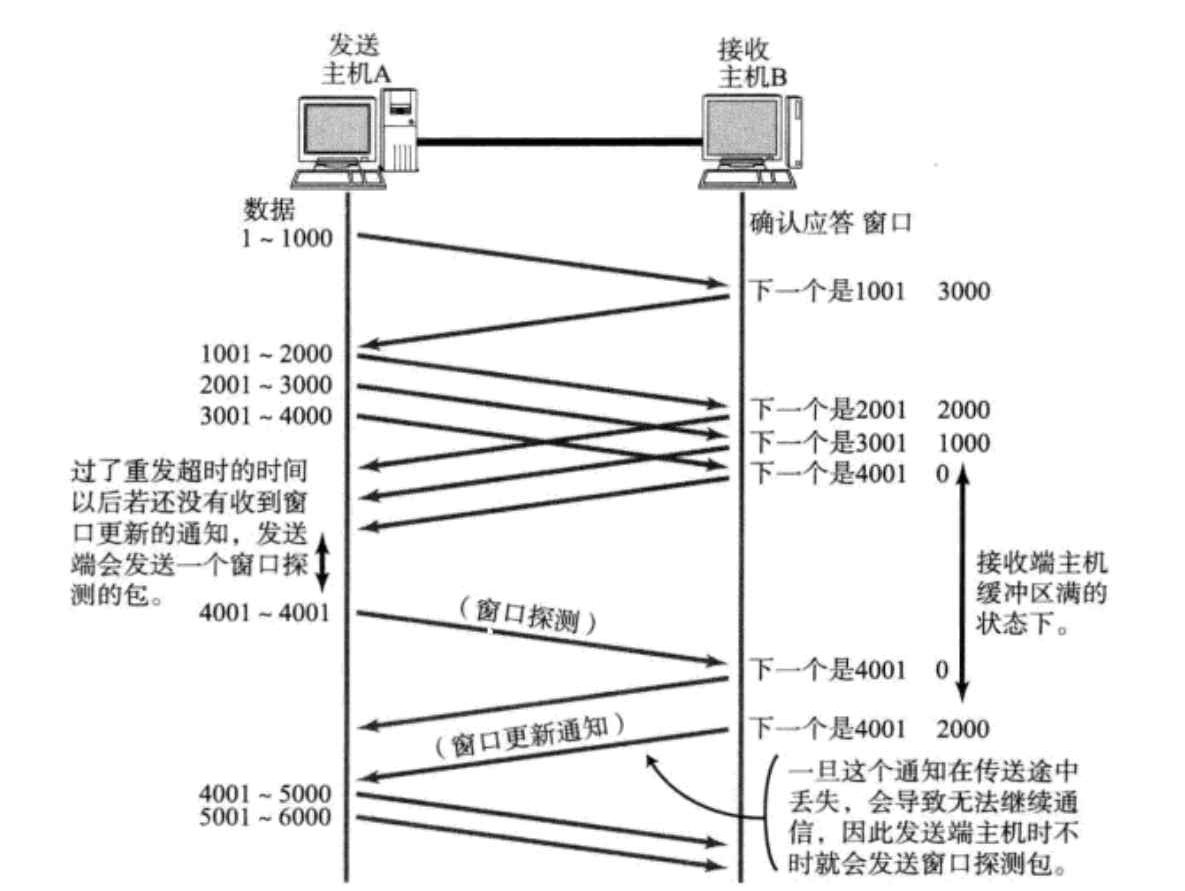

2.6.1 窗口探测
窗口探测是 TCP 防止"零窗口死锁"的重要保活机制，确保即使控制消息丢失，通信仍能恢复
例如上图：
-
主机A向主机B发送数据包1-1000，主机B返回ACK期望下一个数据是1001，并告知主机A窗口大小为3000。
-
主机A继续发送1001-2000，主机B确认应答并告知期望下一个是2001，窗口大小为2000，重复上述过程。
-
直到主机B返回ACK，期望下一个是4001，窗口大小为0，此时主机A收到这个指令，就停止发送数据。
-
主机A等待主机B发送窗口更新通知（例如"现在可用 2000 字节"），此时如果这个
这个通知丢失了，如果没有窗口探测就会出现死锁。
-
为了避免死锁，发送方会主动发送一个"窗口探测包"，这个包通常只包含 1 字节的新数据（或仅携带 ACK，不带数据），主要目的是触发接收方重新通告当前窗口大小。
-
图中A 在超时后未收到窗口更新，就发出一个窗口探测包（带"下一个是 4001"的期待）。
-
B 收到探测包后，回复窗口更新通知（例如告诉 A 可以从 4001 开始发送）
-
窗口更新通知也可能丢失，如果丢失了，A 仍然不知道可以发送数据，就会时不时再次发送窗口探测包（周期性地），直到收到非零窗口的确认。
接收方如何告知窗口大小?
通过 TCP 首部中 16 位的窗口字段（Window Size），2^16=65536字节。
65535 字节的限制如何突破
使用 窗口扩大因子（Window Scaling） 选项（TCP 选项，40 字节中一部分），
实际窗口大小 = 窗口字段值 << 扩大因子（左移 M 位，即乘以 2^M）。
窗口扩大的协商时机
只在 TCP 三次握手 的 SYN 包中协商。
双方各自通告自己的扩大因子（M），实际通信时按较小的一方（或各向对方发送的窗口用自己的因子，但常见实现是对称使用）。
2.7 拥塞控制
虽然TCP有了滑动窗口，能够高效可靠的发送大量数据，但是如果在刚开始阶段就发送大量数据，仍可能出现问题。
因为网络上有很多计算机，可能当前网络状态就已经比较拥堵，在不清楚当前网络的情况下，贸然发送大量数据，是有可能引起雪上加霜了。

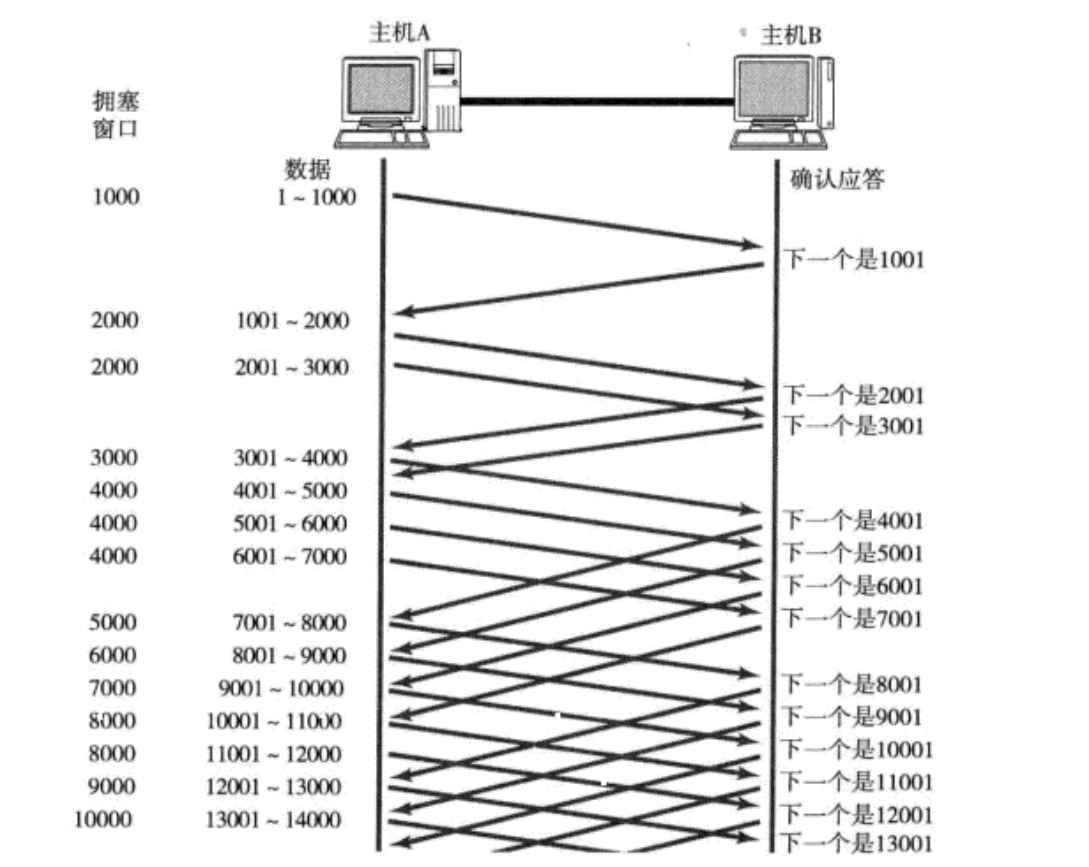

TCP引入慢启动机制，先发少量的数据，探探路，摸清当前网课的拥堵状态，再决定按照多大的速度传输数据。
-
此处引入一个概念程为 拥塞窗口
-
发送开始的时候，定义拥塞窗口大小为1；
-
每次收到一个ACK应答，拥塞窗口加1；
-
每次发送数据包的时候，将拥塞窗口和接收端主机反馈的窗口大小做比较，取较小的值作为实际发送的窗口；

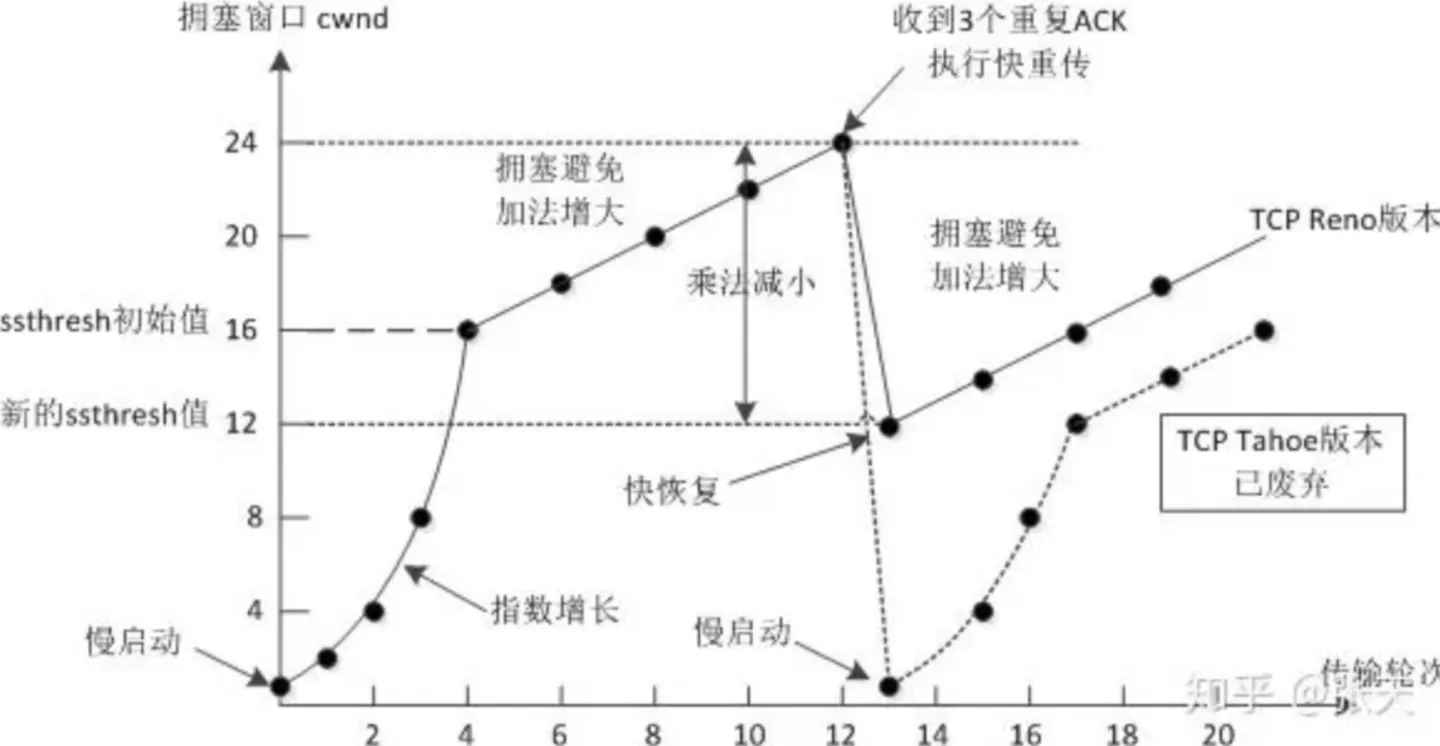

像上面这样的拥塞窗口增长速度，是指数级别的。"慢启动"只是指初使时慢，但是增长速度非常快。
-
为了不增长的那么快，因此不能使拥塞窗口单纯的加倍。
-
此处引入一个叫做慢启动的阈值
-
当拥塞窗口超过这个阈值的时候，不再 按照指数方式 增长，而是按照线性方式增长
-
当TCP开始启动的时候，慢启动阈值等于窗口最大值；
-
在每次超时重发的时候，慢启动阈值会变成原来的一半，同时拥塞窗口置回1；
少量的丢包，我们仅仅是触发超时重传；大量的丢包，我们就认为网络拥塞
当TCP通信开始后,网络吞吐量会逐渐上升;随着网络发送拥堵,吞吐量会立刻下降
拥塞控制,归根结底是TCP协议想尽可能快的把数据传输给对方，但又要避免网络造成太大压力的折中方案。
2.8 延迟应答
它是为了提高网络传输效率而设计的
如果接收数据的主机立刻返回ACK应答，这个时候返回的窗口可能比较小
-
假设接收端缓冲区为1M。一次收到了500K的数据；如果立刻应答，返回的窗口就是500K；
-
但实际上可能处理端处理的速度很快，10ms之内就把500K数据从缓冲区消费掉了；
-
在这种情况下，接收端处理还远没有达到自己的极限，即使窗口再放大一些，也能处理过来；
-
如果接收端稍微等一会再应答，比如等待200ms再应答，那么这个时候返回的窗口大小就是1M；
-
一定要记得，窗口越大，网络吞吐量就越大，传输效率就越高。我们的目标是在保证网络不拥塞的情况下尽量提高传输效率。
那么所有的包都可以延迟应答么？
肯定也不是，有限制。
-
数量限制：每隔N个包就应答一次；
-
时间限制：超过最大延迟时间就应答一次；
具体的数量和超时时间，依据操作系统不同也有差异；一般N取2，超时时间取200ms。

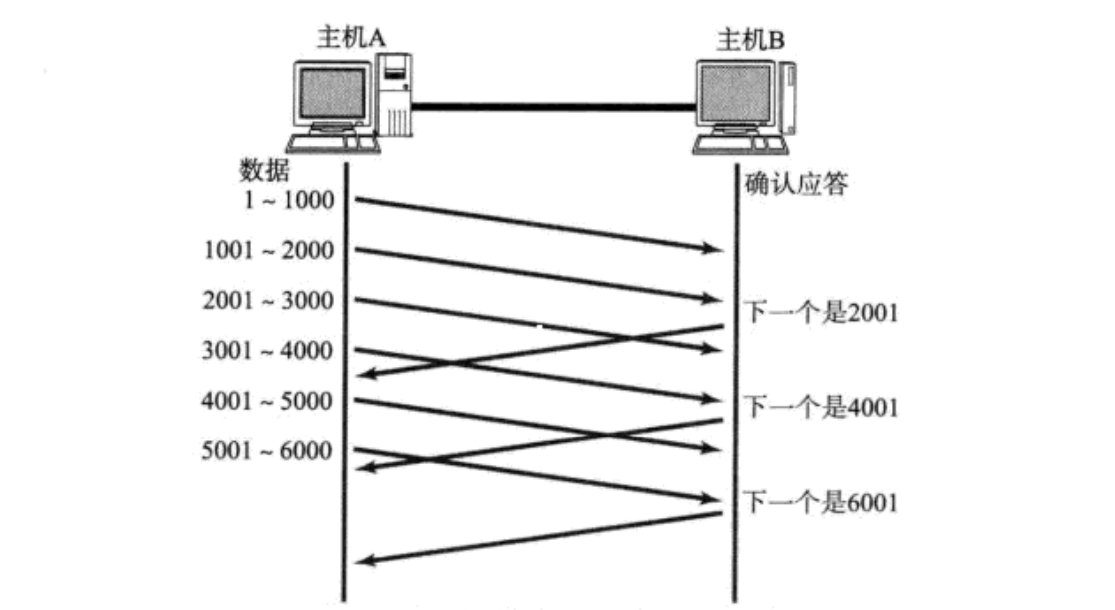

如下图：每收到两个数据包才回复一个 ACK
2.9 捎带应答
在接收方需要回复应用层数据时，把原本要单独发送的 ACK 附加在这个数据包中一起发送，而不是发送一个只有 ACK 的包。
例如：
客户端发 "How are you"
服务器不仅要回复 ACK 确认收到，还要回复应用层数据 "Fine, thank you"
不优化：先发 ACK（60 字节），再发 "Fine, thank you"（数据包）。 → 两个包
捎带应答：只发一个包，里面包含 TCP 首部 + "Fine, thank you" + ACK 标志 → 一个包搞定。
2.10 面向字节流
创建一个TCP的socket，同时在内核中创建一个 发送缓冲区 和一个 接收缓冲区；
-
调用write时，数据会先写入发送缓冲区中；
-
如果发送的字节数太长 ，会被拆分成多个TCP的数据包发出；
-
如果发送的字节数太短 ，就会先在缓冲区里等待，等到缓冲区长度差不多了，或者其他合适的时机发送出去；
-
接收数据的时候，数据也是从网卡驱动程序到达内核的接收缓冲区；
-
然后应用程序可以调用read从接收缓冲区拿数据；
-
另一方面，TCP的一个连接，既有发送缓冲区，也有接收缓冲区，那么对于这一个连接，既可以读数据，也可以写数据。这个概念叫做 全双工
由于缓冲区的存在，TCP程序的读和写不需要一一匹配
例如：
- 写100个字节数据时，可以调用一次write写100个字节，也可以调用100次write，每次写一个字节；
- 读100个字节数据时，也完全不需要考虑写的时候是怎么写的，既可以一次read 100个字节，也可以一次read一个字节，重复100次。
2.11 粘包问题
首先要明确，粘包问题中的"包"，是指的应用层的数据包。
-
在TCP的协议头中，没有如同UDP一样的"报文长度"这样的字段，但是有一个序号这样的字段。
-
站在传输层的角度，TCP是一个一个报文过来的。按照序号排好序放在缓冲区中。
-
站在应用层的角度，看到的只是一串连续的字节数据。
-
那么应用程序看到了这么一连串的字节数据，就不知道从哪个部分开始到哪个部分，是一个完整的应用层数据包。
那么如何避免粘包问题呢？
归根结底就是一句话，明确两个包之间的边界。
-
对于定长的包，保证每次都按固定大小读取即可。
-
对于变长的包，可以在包头的位置，约定一个包总长度的字段，从而就知道了包的结束位置；还可以在包和包之间使用明确的分隔符(应用层协议，是程序猿自己来定的，只要保证分隔符不和正文冲突即可)。
思考：对于UDP协议来说，是否也存在"粘包问题"呢？
UDP 没有粘包问题，因为它是基于数据报 的传输，每个 UDP 报文独立交付，应用程序收到的是完整、独立的应用层数据包，边界由协议自身保证。
2.12 异常情况
1. 进程终止（如程序崩溃或被 kill）
- 现象：进程终止时，操作系统会自动关闭该进程打开的所有文件描述符，包括 socket。
- TCP 行为：关闭 socket 会正常触发 TCP 四次挥手，发送 FIN 包给对端。
- 结果 ：对端能感知到连接关闭，与正常调用
close()几乎一样。
2. 机器重启（正常重启）
- 现象：操作系统在关机过程中会终止所有进程并关闭所有 socket。
- TCP 行为：同样会发送 FIN，完成正常释放。
- 注意：如果是突然断电，则走下面的"掉电"场景。
3. 机器掉电 / 网线断开
这是最严重的异常，没有机会发送 FIN。
- 对端视角：对端（接收端）认为连接仍然存在，因为没收到 FIN。
- 情况A：接收端尝试发送数据
发送数据时，会收到 RST 包（因为对方主机已不可达或端口不存在），或者发送超时，从而发现连接已断。 - 情况B：双方都没有数据发送
TCP 本身提供 保活定时器（Keep-Alive）（默认通常关闭或 2 小时以上）。如果开启，会定时发送探测包，若多次无响应则关闭连接。
4. 应用层心跳机制
除了 TCP 自带的保活，很多应用层协议会实现自己的心跳：
- HTTP 长连接 ：通过
Keep-Alive头或定期发送请求检测对方是否存活。 - QQ / 微信：断线后自动尝试重连，并定时发送心跳包维持会话。
| 异常场景 | TCP 行为 | 对方是否感知 |
|---|---|---|
| 进程终止 | 发送 FIN | ✅ 能感知（正常关闭） |
| 机器重启 | 发送 FIN | ✅ 能感知 |
| 掉电/断网 | 不发 FIN | ❌ 对方以为连接还在；需要写入超时或保活探测来发现 |
关键点 ：掉电/断网时，没有 FIN，依赖写入超时 或TCP Keep-Alive 或应用层心跳来检测死连接。
2.13 总结
TCP 核心设计思想：TCP 的复杂性来源于既要可靠，又要高效
TCP 通过校验和、序号保证可靠性；通过滑动窗口、快速重传、延迟应答、拥塞控制提升性能；并用多种定时器处理超时、保活和连接关闭等辅助任务。
