本文为一建机电碎片化笔记Day40，聚焦第三章《建筑机电施工技术》------给水排水与供暖工程（排水管道施工），内容精简重点突出，每个知识点均标注近5年考频数，补充一建真题关联细节及易错点，适配碎片时间背诵、刷题备查，欢迎批评指正、查漏补缺。

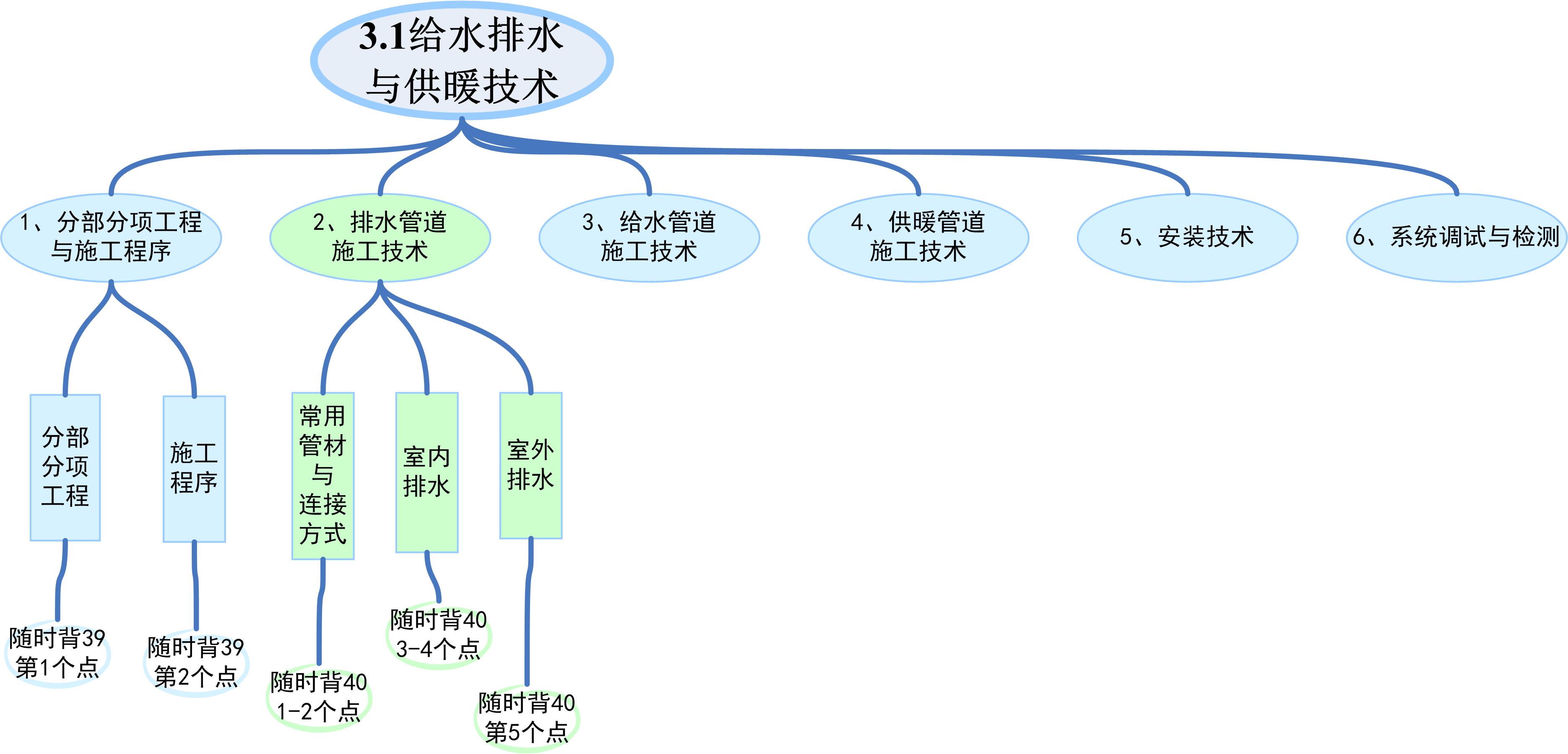

知识点大纲如图所示
核心考点总览
本篇聚焦《建筑机电施工技术》中「给水排水与供暖工程---排水管道施工」5个核心知识点，涵盖排水系统常用管材、管道连接方式、室内排水支吊架安装、室内排水管道及配件安装、室外排水施工，以历年选择题、案例题考查为主，预估分值4-6分，案例题常考查管材选型、连接方式适配、安装规范及施工要点，备考重点紧扣**"管材+连接+安装+施工"** 四大维度，结合真题关联细节，巧用速记技巧，精准掌握核心考点、规避丢分点。
① 排水系统------常用管材（必考考点）【考频：7次/5年，单选+多选+案例高频考查】
核心记忆点：不同场景管材选型，重点记特殊工况要求，案例题常考匹配判断
-
室内生活排水管道：常用建筑排水塑料管、柔性接口机制排水铸铁管；通气管宜与排水管材质一致；连续排水温度＞40℃用金属或耐热塑料排水管；压力排水管道可用耐压塑料管、金属管或钢塑复合管；【学习程度：基础必记】【记忆技巧：记"室内排水塑或铸铁，高温用金属/耐热塑，压力管塑/金属/钢塑"】
-
雨水管道：常规用塑料管、铸铁管、镀锌钢管或混凝土管；虹吸雨水悬吊管常用HDPE管、铸铁管或不锈钢管；易受振动管道（如锻造车间）用钢管；【学习程度：基础必记】【记忆技巧：记"雨水管多材质，虹吸用HDPE/铸铁/不锈钢，振动用钢管"】
-
高层建筑、超高层建筑雨水系统：高层重力流用镀锌焊接钢管；超高层重力流用镀锌无缝钢管和球墨铸铁管；虹吸式可用HDPE管、不锈钢管等，需承受正负压；【学习程度：基础必记】【记忆技巧：记"高层重力焊管，超高层重力无缝/球墨，虹吸多材质，正负压都承受"】
-
【易错点提醒】：虹吸式雨水管需承受正负压，连续排水超40℃禁用普通塑料管，案例题高频考查。
② 排水系统------管道连接方式（高频考点）【考频：6次/5年，单选+案例考查】
核心记忆点：两种核心连接方式的适用管材、形式及密封要求，区分粘接与承插差异
-
粘接连接：适用PVC-U室内排水管道，分插入式、搭接式两种，胶粘剂需管材厂家配套；【学习程度：基础必记】【记忆技巧：记"PVC-U管粘连接，两种形式，配套胶"】
-
承插连接：适用排水铸铁管，分柔性、刚性、法兰三类；柔性用橡胶圈密封，刚性用石棉水泥等密封，法兰式用橡胶圈+螺栓紧固，便于检修；【学习程度：基础必记】【记忆技巧：记"铸铁管承插连，柔性胶圈刚性填，法兰紧固快检修"】
③ 室内排水------支吊架安装（高频考点）【考频：5次/5年，单选+案例考查】
核心记忆点：金属、塑料管道支吊架安装要求及间距，重点记数值，案例题常考合规性
-
金属排水管道支吊架：吊钩或卡箍固定在承重结构上，横管间距≤2m、立管≤3m；楼层≤4m时立管可装1个固定件，底部弯管处设支墩；【学习程度：基础必记】【记忆技巧：记"金属管，承重固，横2立3，层≤4m1个固，底部弯管设支墩"】
-
排水塑料管道支吊架：间距要求如下表所示（单位：m）
|--------|-----|------|------|------|-----|
| 管径（mm） | 50 | 75 | 110 | 125 | 160 |
| 立管 | 1.2 | 1.5 | 2.0 | 2.0 | 2.0 |
| 横管 | 0.5 | 0.75 | 1.10 | 1.30 | 1.6 |
- 【学习程度：基础必记】【记忆技巧：记"塑料支吊架，管径越大间距大，立管间距普遍大于横管"】
④ 室内排水------管道及配件安装（必考考点）【考频：8次/5年，单选+多选+案例高频考查】
核心记忆点：管道坡度、伸缩节等安装要求，重点记数值和禁止规定，案例题常考规范

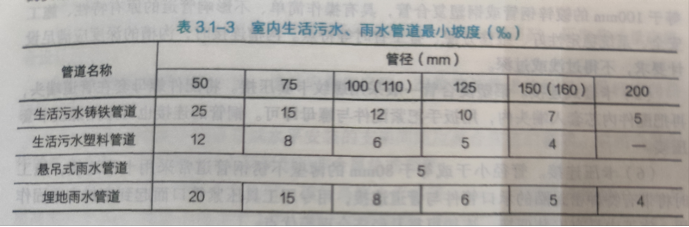

- 管道坡度要求：室内生活污水管按材质、管径设坡度，铸铁管坡度＞塑料管坡度，最小坡度按规范执行；【学习程度：基础必记】【记忆技巧：记"污水管有坡度，铸铁比塑料陡，按管径来设置"】
-
伸缩节安装：排水塑料管必装伸缩节，设计无要求时间距≤4m；高层明装塑料排水管需设阻火圈或防火套管；【学习程度：基础必记】【记忆技巧：记"塑料排水装伸缩，间距≤4m，高层明装设阻火"】
-
通气管安装（核心易错点）：不得与风道、烟道连接；高出屋面300mm且＞最大积雪厚度；出口4m内有门窗需高出门窗顶600mm或引向无门窗侧；有人停留平屋顶需高出2m并做防雷；【学习程度：基础必记】【记忆技巧：记"通气管不连风道，高出屋面300，4m内有门窗高600，有人屋顶高2m"】
-
排水连接要求：清水池泄水、溢流管不得直连污水管，需间接排水，留≥100mm隔断；【学习程度：基础必记】【记忆技巧：记"清水池泄水溢流，不直连污水，间接排水隔100"】
⑤ 室外排水施工（高频考点）【考频：5次/5年，单选+案例考查】
核心记忆点：室外排水施工核心要求，重点记坡度、接口及安装方向，案例题常考合规性
-
坡度要求：必须符合设计，严禁无坡或倒坡；【学习程度：基础必记】【记忆技巧：记"室外排水有坡度，严禁无坡和倒坡"】
-
排水铸铁管水泥捻口：油麻、水泥需密实，接口面凹入承口边缘≤2mm；【学习程度：基础必记】【记忆技巧：记"水泥捻口麻密实，水泥饱满凹≤2mm"】
-
承插接口安装：承口与水流方向相反；【学习程度：基础必记】【记忆技巧：记"承插接口，承口逆水流"】
学习提示
本章备考需精准聚焦3大重点，规避高频丢分点：
-
重点记忆管材选型和安装规范，尤其是特殊工况（高温、振动、高层建筑）的管材要求，以及通气管、伸缩节的数值要求，案例题常考查这些细节；
-
牢记管道连接方式的适用场景，区分粘接、承插连接的管材及密封要求，避免混淆不同连接方式的适用范围；
-
利用碎片时间反复复盘核心数值（支吊架间距、通气管高度、隔断空间等）和禁止性规定，聚焦案例题高频考点，无需死记所有细节，重点突破易错点和核心规范，高效抓分。
每天5-10分钟，循序渐进积累，重点突破案例考点，逐步攻克《建筑机电施工技术》排水管道施工模块！
锲而不舍，金石可镂。
