🔖 为什么要导入 B‑H 曲线？
- 粉芯、铁氧体、硅钢不是线性材料，μᵣ不是常数；
- 仿真大电流、磁饱和时，必须用真实 B‑H 曲线；
- 不导入：结果不准、感值飘、损耗算错。
🔹 一、准备 B‑H 数据（CSV 格式）
格式要求（必须严格）
- 2 列：H(A/m)、B(T)
- 第一行：表头
H(A/m),B(T) - 从 (0,0) 开始，单调递增，不要重复点
示例文件（直接复制保存为 B‑H_curve.csv）

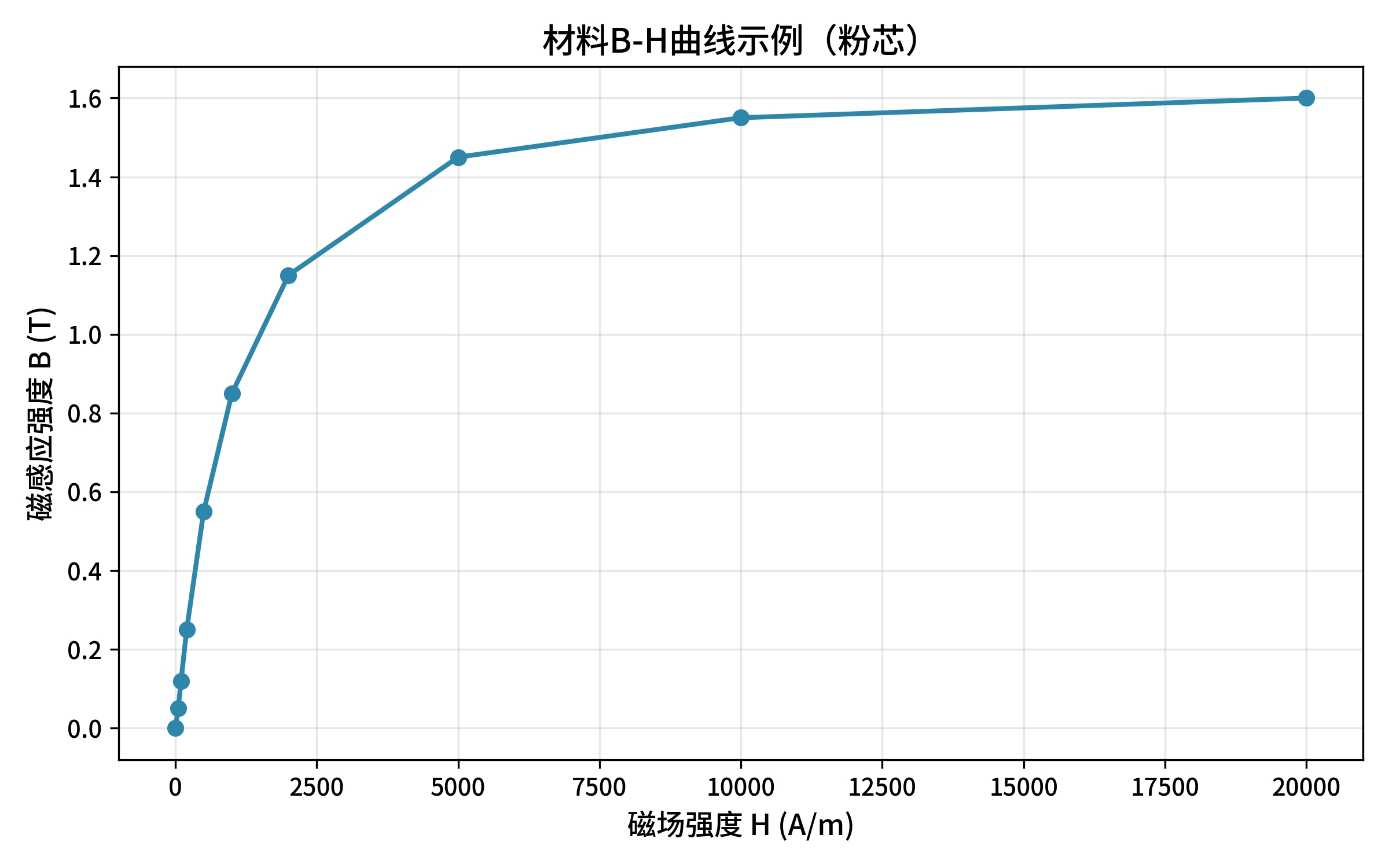

示例曲线：
🔹 二、Maxwell 导入 B‑H 曲线（一步步）
打开 Maxwell → 新建 / 打开项目
菜单：Tools → Edit Materials

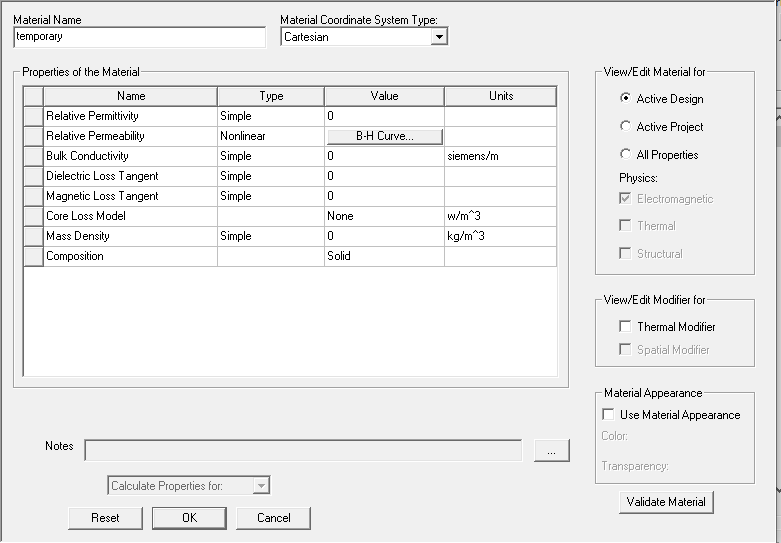

新建材料：Add Material，命名（如：temporary）
左侧选：Electromagnetic → B‑H Curve
右侧：Import → Browse ，选中你的 B‑H_curve.csv
确认单位：H:A/m，B:T → 点 OK

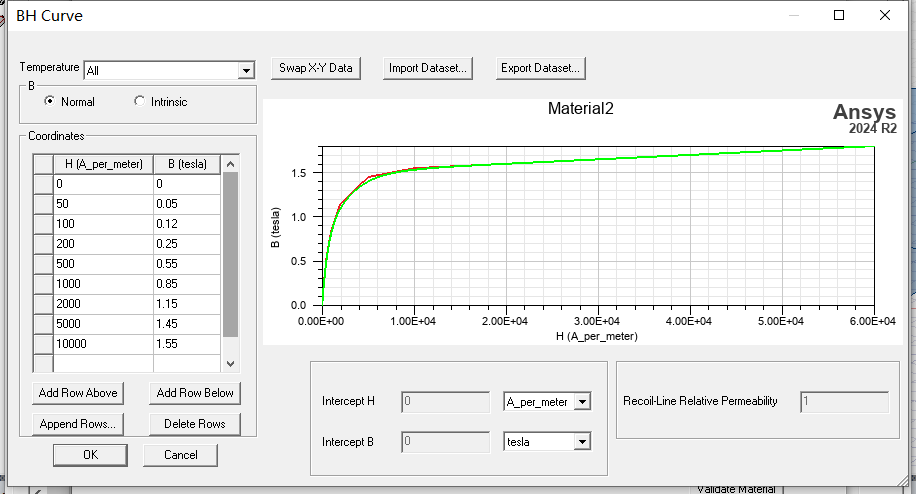

曲线自动加载，可预览、编辑、补点
点 Validate Material 校验，无报错即可
🔹 三、赋值到模型
- 选中磁芯 → Assign Material
- 找到刚建的材料（如：temporary）→ 赋值
- 静磁 / 涡流场自动调用非线性 B‑H 曲线
🔹 四、常见坑（直接避）
- ❌ 单位错：H 用 Oe、B 用 Gs → 必须转 A/m、T
- ❌换算：1 Oe ≈ 79.58 A/m；1 Gs = 1e‑4 T
- ❌ 无 (0,0) 点 → 导入失败
- ❌ 数据重复 / 无序 → 曲线异常、仿真发散
