随着汽车电子系统的日益复杂，PSI5 协议在安全气囊、底盘控制、动力总成等领域的应用越来越广泛。面对控制器缺失、测试环境不完整、仿真需求多样等挑战，虹科PSI5模拟器以其强大的仿真、测试与分析能力，成为工程师手中不可或缺的研发测试工具。
01行业背景
汽车传感器开发的现实挑战
在现代汽车电子系统开发中，传感器作为感知层的核心部件，其通信协议的验证测试面临多重挑战：
-
控制器缺失： 在传感器开发早期阶段，物理ECU控制器往往尚未就绪，工程师无法验证传感器的协议兼容性，导致++开发周期被迫延长++
-
**测试环境复杂度高：**汽车传感器通信涉及PSI5, SENT, SPI等多种协议，不同协议对时序、电气特性、数据格式的要求各异
-
**配置信息冗余：**PSI5 配置中的常规信息,包括但不限于：编程模式启用标志和相关信息、总线通讯模式或异步通讯模式相关信息（如总线速率、同步脉冲电压等）
-
数据溯源与分析瓶颈： 传统测试手段难以将数字通信数据与底层电压/电流波形进行关联分析，一旦出现通信异常，++故障定位效率低下++
PSI5协议的优势与广泛应用
虹科PSI5模拟器的能够为汽车传感器通信提供**++低成本、高可靠性的验证手段++。**
相较于CAN、FlexRay等高速网络协议：
PSI5在传感器接口层面实现了++"够用且经济"++的平衡
相较于SENT等单向协议：
PSI5的双向通信能力++支持更复杂的诊断和配置++
相较于传统模拟信号：
其数字编码方式显著提升了++抗干扰能力和数据完整性++，具备供电与数据传输一体化、拓扑结构灵活等显著优势
02虹科PSI5模拟器应用案例
应用场景一：
安全气囊系统硬件在环（HiL）仿真

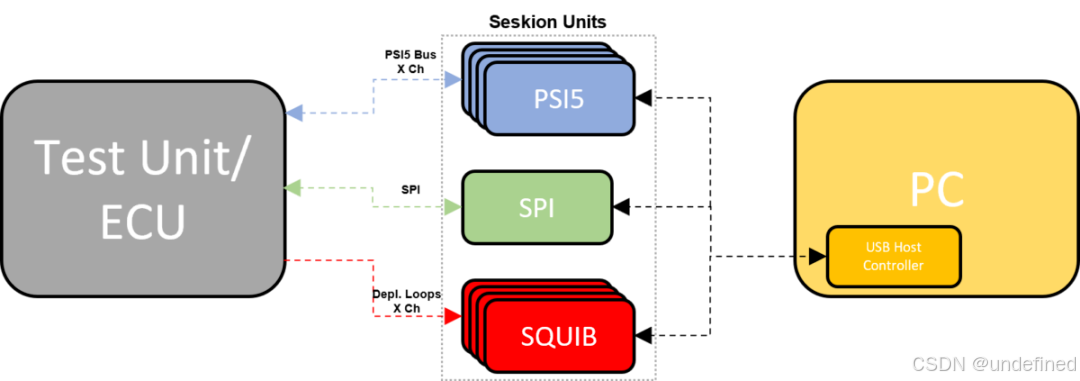

在安全气囊ECU开发过程中，需要构建完整的HiL测试环境。系统通过仿真软件计算碰撞模型，生成理论加速度/压力数据曲线，经由PSI5模拟器转换并注入被测ECU。
虹科方案
虹科PSI5模拟器支持ECU仿真模式，++可模拟多路PSI5传感器信号++ （如左前、右前、中央碰撞传感器），同时配合虹科SPI模拟器，模拟内部加速度传感器。所有通道数据通过统一的上位机软件配置，实现微秒级时间同步，++精确复现碰撞场景下的多传感器数据融合过程++。

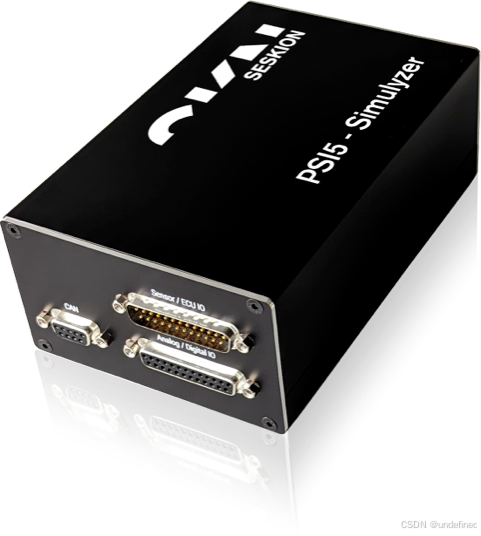

虹科PSI5模拟器

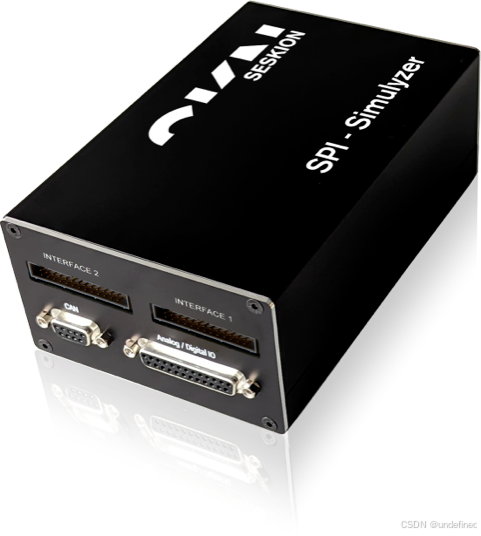

虹科SPI模拟器
应用价值：
在物理ECU样件尚未到位时，即可完成传感器协议兼容性验证和碰撞算法初步测试，将++开发周期缩短30%以上++。
应用场景二：
CPS传感器性能测试与产线EOL验证
在底盘位置传感器（CPS）、压力传感器等部件的实验室性能测试（静态精度、线性度、动态响应）和产线EOL测试中，需要++模拟ECU与传感器建立通信，采集并解析PSI5数据为物理量++，供上位机测试软件调用。
虹科方案
在实验室环境中，使用虹科PSI5模拟器的ECU模式替代真实ECU，通过GUI软件配置通讯参数，实时采集传感器数据并解析。
在产线EOL中，可同时部署两个PSI5盒子并行测试，提升节拍效率；上位机也可通过LabVIEW API集成，实现测试流程自动化。
应用价值：
✅ 消除对真实ECU的依赖，++降低测试成本++
✅ 支持最多5个PSI5盒子级联，满足++大批量产线测试++需求
应用场景三：
EMC电磁兼容性与长期稳定性测试
在EMC暗室或气候箱中，需要对传感器进行抗扰度测试和长期稳定性测试，验证其在复杂电磁环境或极端温度条件下的通信可靠性。
虹科方案
虹科PSI5模拟器++支持选配EMC测试套件++，在电磁干扰频率范围内实时监测传感器数据通信质量，记录丢包率、误码率等关键指标。设备支持-40°C~125°C宽温工作，满足汽车级可靠性测试要求。
应用价值：
确保传感器在整车电磁环境中稳定工作，满足ISO 11452、CISPR 25等EMC标准；4GB环形缓冲区++支持长期数据记录++，不遗漏任何异常事件。
03核心优势
协议覆盖全面，配置灵活度高

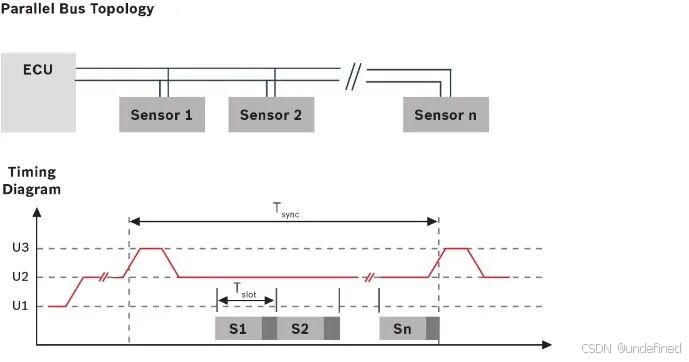

虹科PSI5模拟器完整支持PSI5规范定义的点对点、并行总线、通用总线等所有工作模式。波特率支持125/189 kbps标准速率，以及80-250 kbps范围内的单个自定义速率，兼容全球主流传感器厂商的产品。
数字示波器级数据溯源能力
可在测量过程中同步记录PSI5电压波形、电流波形和FPGA解码数据 ，三者在时间轴上精确关联。用户只需在软件界面点击任意传感器数据帧，即可自动跳转至该数据对应的物理层波形，实现"从现象到本质"的故障诊断
三种模式可灵活切换
单台设备集成ECU, Sensor, Passive三种工作模式，无需更换硬件即可适应不同测试场景：大幅减少了测试设备的种类和数量，降低了实验室的固定资产投入
强大的网关与集成功能
支持CAN与PSI5报文双向转换 （需额外激活），可将PSI5传感器数据无缝接入基于CAN总线的测试网络。同时提供++触发记录功能++ 、++环形缓冲区++ 和++多设备同步++功能。
完善的软件生态与技术支持
虹科提供从底层驱动到上层应用的全栈软件支持：
-

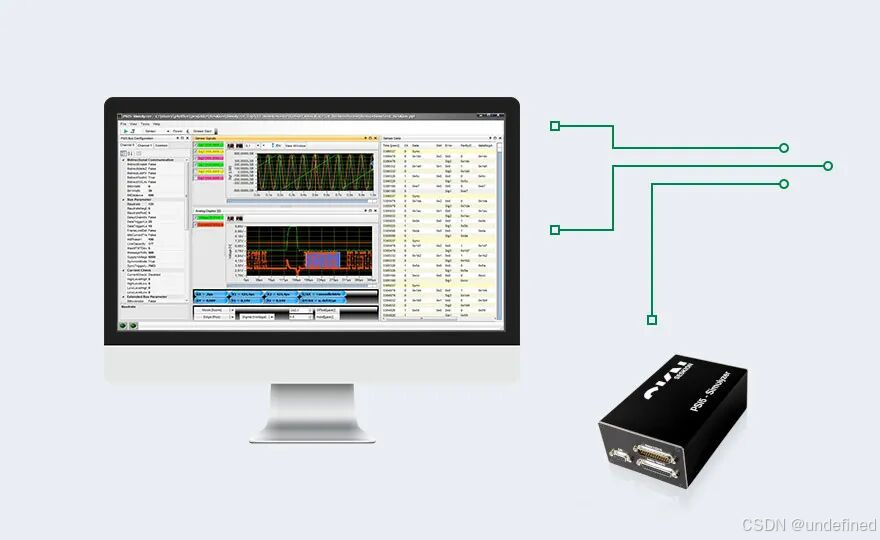

**基础GUI：**可视化总线通信、参数编辑、数据记录、导入导出
-
**API接口：**ANSI-C标准库，LabVIEW工具包（可选）
-
**扩展模块：**EMC测试套件、传感器编程器、多设备协同测试软件
-
**跨平台支持：**Windows 10/11（全功能GUI+API），Linux系统（A
紧凑可靠的硬件设计
设备采用铝合金外壳，紧凑轻便，便于在狭窄空间内部署。 工作温度0-40°C（标准），还可通过外部供电和适当散热可扩展至更宽范围。双路PSI5接口设计（第二路需激活），单台设备即可构建简单的双节点测试网络。
04客户收益
✅ 缩短研发周期，加速产品上市
✅ 降低测试成本，提升资源利用率
✅ 提升测试覆盖率，保障功能安全
✅ 简化测试流程，降低技术门
虹科PSI5模拟器凭借全面的协议覆盖、灵活的配置能力、强大的数据溯源功能和完善的软件生态 ，为汽车传感器研发测试提供了++从实验室到产线的全生命周期解决方案++。无论是安全气囊系统的HiL仿真、CPS传感器的性能验证，还是芯片级协议合规性测试，虹科方案都能帮助工程师突破测试瓶颈，加速高质量产品的上市进程。
