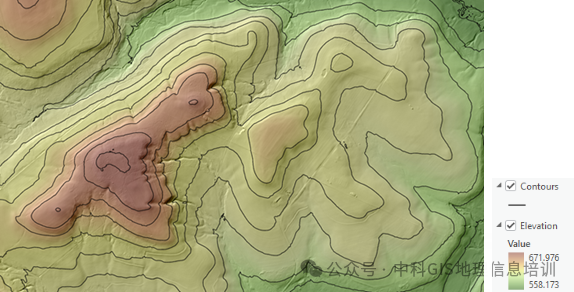

等值线是连接栅格中数值相等的像元的线条。等值线的分布可以指示地形的陡峭程度、平坦程度，甚至可以指示山脊或山谷的位置。交互式等值线工具会在栅格表面上点击您指定的位置，并生成相应的等值线。栅格表面的示例包括数字高程模型 (DEM)、水深测量数据、温度或盐度数据以及许多其他环境变量。您可以通过实时创建等值线来分析数据。
1、交互式创建轮廓
当满足以下条件时，交互式轮廓工具将在上下文数据选项卡的"分析"组中可用：
-
Spatial Analyst 或 3D Analyst 扩展模块已启用。
-
地图处于活动状态，并且在"内容"窗格中选择了一个栅格图像。

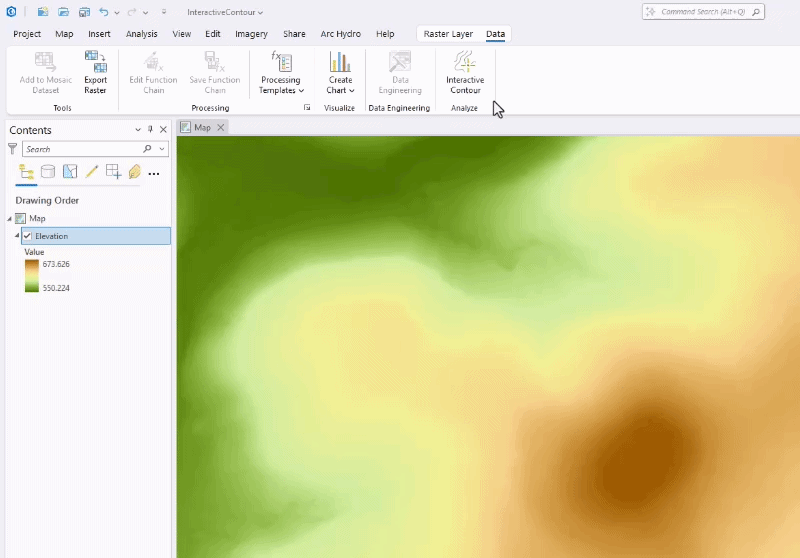

从"数据"选项卡点击该工具后，指针会更新为十字准星。每次在地图上点击都会绘制该位置的等高线。
点击某个位置后，十字准线的坐标将用于识别所选栅格表面的像元值。对于所有具有相同值的相邻像元，系统将生成一条等高线。等高线仅在点击指针时的显示范围内绘制。等高线的绘制分辨率与屏幕分辨率相同。即使对于非常大的输入栅格，这也能保证快速响应。在无数据像元区域，系统不会生成等高线。
创建完等高线后，按下停止ESC键即可停止创建等高线。或者，点击"地图"选项卡上的"探索"工具。
要在数据的完整范围内创建等高线，请缩放到栅格的完整范围。可以使用地理处理等高线工具"等高线"、"等高线列表"和"带障碍物的等高线"来创建数据完整范围和分辨率的等高线。
2、探索、删除与转换
创建的每个等高线都是一个图形元素，存储在名为"交互式等高线"的图形图层中。等高线的值存储为其元素的名称。
功能区"图形"选项卡中的其他功能可用于对单个轮廓进行符号化、删除和以其他方式编辑。
要将等高线用于进一步分析，请使用"图形转要素"地理处理工具将其转换为要素类。转换后，您可以在场景中可视化等高线，分配属性值，并使用其他高级符号系统技术。
