别怕，把它们画出来，你会发现数据结构就是一堆积木。
👋 你好，我是 Evan ，一名计算机专业的学长，也是《大一突围》专栏的作者。还记得大一第一次见到"链表"时，我被指针绕晕了。后来我试着一个节点一个节点地画出来，突然就通了。数据结构就像建筑图纸------光看文字很难受，但画成图，一切都清楚了。今天我就用 画图的方式，帮你彻底搞懂链表、栈、树、图这四个最基础也最重要的数据结构。
欢迎来到 《大一突围》 专栏。

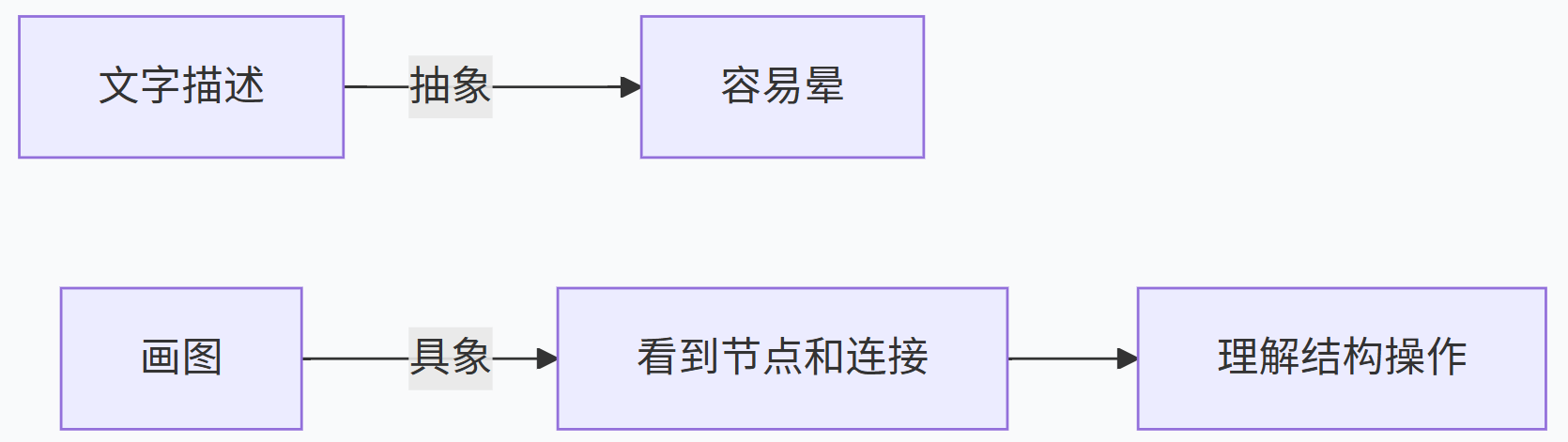

一、为什么画图是理解数据结构的捷径？
-
人脑天生擅长处理图像：看一幅图比读一段话更快理解逻辑关系。
-
数据结构本质是"关系"：节点和连接，画出来就是一张网。
-
画图帮助调试：画出指针变化，就能发现哪里断开了。

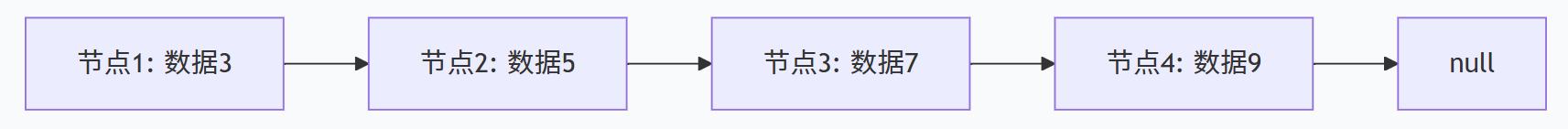

二、链表：一条手牵手的长队
🎨 画出来长什么样？
想象：一群人手拉手站成一排。每个人知道自己后面是谁（指针），但不知道前面是谁（单向链表）。如果每个人还知道自己前面的人，就是双向链表。
📌 核心操作画图理解
-
插入：在两个人中间插一个新朋友------让前面的人指向新人，新人指向后面的人。
-
删除：让前面的人直接指向后面的人，中间的人自然"出列"。
🖍️ 你可以这样画
用圆圈表示节点，圆圈内写数据，箭头表示 next 指针。最后一个指向 ⃠（null）。
一句话记忆：链表就像"传话游戏"，一个个往下传。

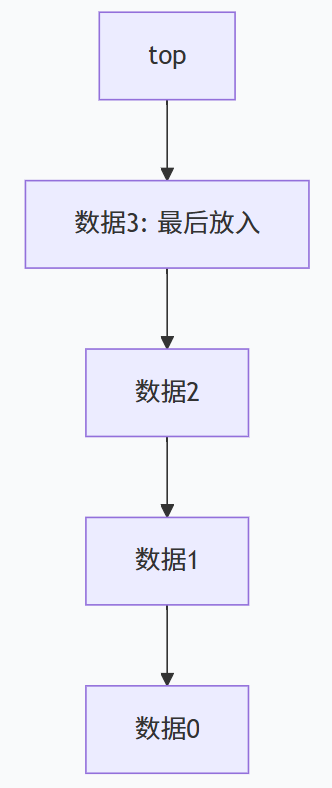

三、栈：一叠叠起来的盘子
🎨 画出来长什么样？
想象 ：食堂里一摞盘子。你只能从顶部 取盘子（pop），也只能把新盘子放在顶部 （push）。后放进来的先被拿走------后进先出（LIFO）。
📌 核心操作画图理解
-
push(4)：在顶部画一个新盘子，原来的顶部变成第二个。
-
pop()：拿走顶部盘子，下面的盘子变成新顶部。
🖍️ 你可以这样画
画一个纵向堆叠的矩形（或圆圈），每个方块里写数据，最上面标 top。
一句话记忆：栈就像"压子弹的弹夹"，后压入的先打出去。

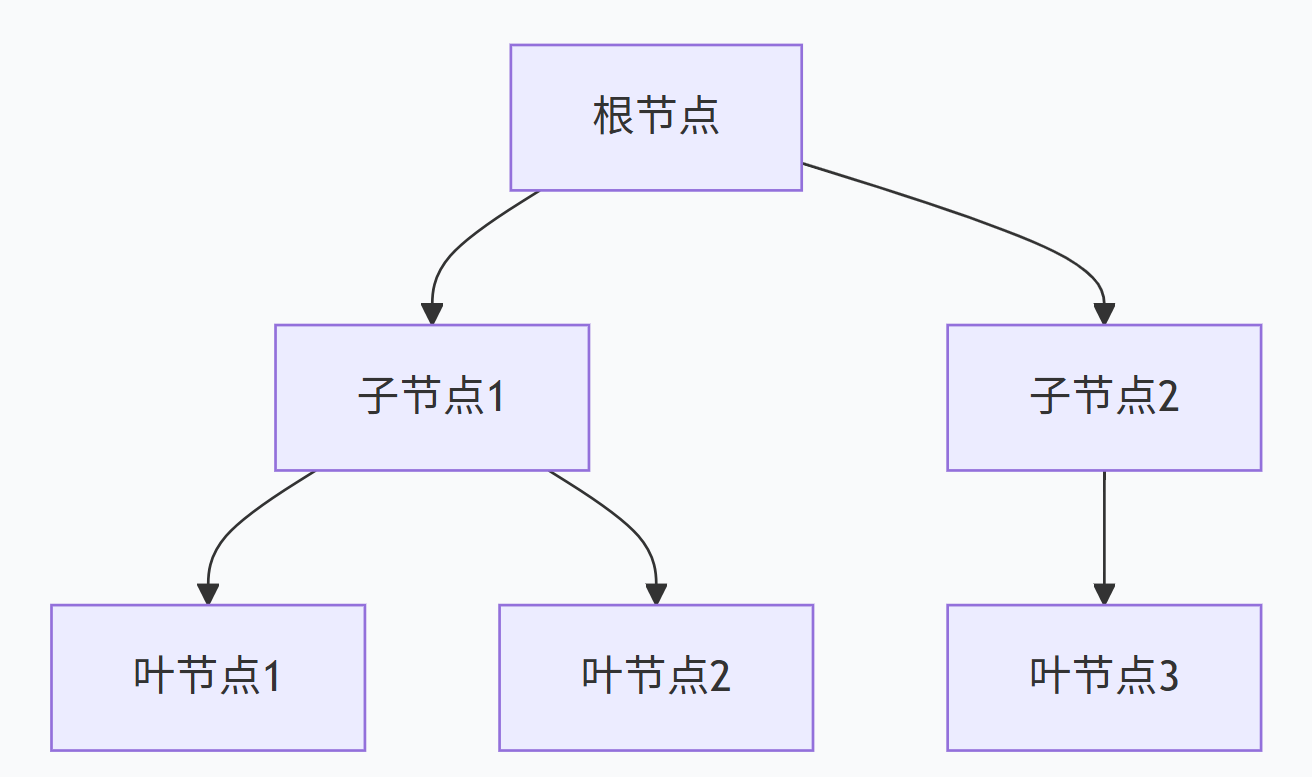

四、树：一棵倒挂的家族树
🎨 画出来长什么样？
想象 ：家族族谱。最上面是祖先（根），每个人可以有多个孩子（分支），最下面没有孩子的叫叶子。计算机中最常用的是二叉树------每个节点最多有两个孩子（左孩子和右孩子）。
📌 遍历方式画图理解
-
前序遍历：先画自己 → 画左子树 → 画右子树。
-
中序遍历：画左子树 → 画自己 → 画右子树（二叉搜索树这样画出来就是排序好的数列）。
-
后序遍历：画左子树 → 画右子树 → 画自己。
🖍️ 你可以这样画
画一个圆圈（根），向下引出两条线连两个圆圈（左、右孩子），继续往下画直到叶子。
一句话记忆：树就像"文件系统的文件夹结构"，根目录下套子目录。

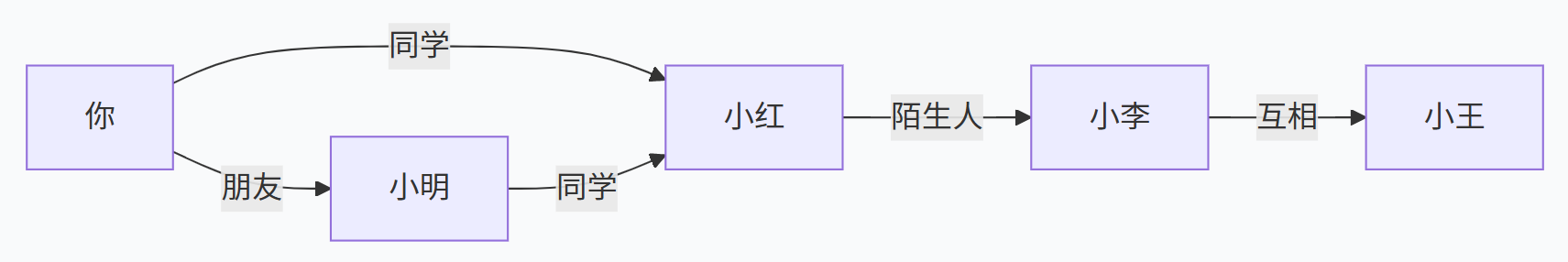

五、图：一张朋友圈关系网
🎨 画出来长什么样？
想象：微信好友关系。每个人是一个节点，如果两个人是好友，就连一条线。线和线可以任意交叉，没有父子限制，甚至可以有自己到自己的环（自环）。
-
有向图：箭头表示单向关注（你关注了别人，别人没关注你）。
-
无向图：无箭头，表示双向关系（好友）。
📌 核心概念画图理解
-
邻接：两个节点之间有边，就是"直接认识"。
-
路径：从 A 节点沿着边走到 B 节点的路线。
-
最短路径：从你家到朋友家，最少经过几个朋友？
🖍️ 你可以这样画
画多个圆圈，任意两个圆圈之间画线（可以交叉），线上可加箭头表示方向。
一句话记忆：图就像"地铁线路图"，站点是节点，轨道是边。

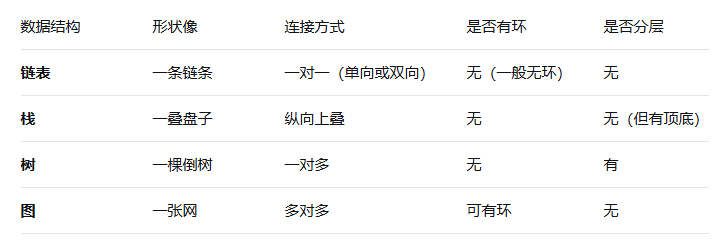

六、四种数据结构的画图对比表
七、动手画：用例子理解经典操作
🌰 例子1：反转链表（画指针变化）
原链表：1 → 2 → 3 → null
反转后：null ← 1 ← 2 ← 3
画法：把每个箭头方向掉头，同时记住当前节点和前一个节点。
🌰 例子2：用栈实现括号匹配（画栈的变化）
遇到 ( 压栈，遇到 ) 弹栈。如果弹栈时栈为空或不匹配，则错误。
画法：旁边画一个栈的动态变化，左边写括号字符串，右边画栈内元素。
🌰 例子3：二叉搜索树的插入（画树的生长）
插入 5、3、7、2、4：
先画根5，3放左边，7放右边，2放3的左边，4放3的右边。
画法：每插入一个数就在纸上画一个节点并连线。
🌰 例子4：图的深度优先遍历（画脚印）
从节点A出发，沿一条边走到最远再回头。
画法：在图上用"脚印"标记访问顺序，虚线表示回溯路线。
八、推荐工具：轻松画出数据结构
九、给大一新生的学习建议
-
不要死背定义：先画出来，再套用定义验证。
-
动手画每一步操作：比如链表插入，画出插入前后的指针变化。
-
画完写代码：按你画的逻辑去写代码，debug 时对照图检查指针。
-
分享你的画：画得不对，给别人看，别人指出来，你就进步了。
📌 Evan 说：我以前也觉得数据结构是玄学，直到我把"链表反转"的指针变化画了十几遍，突然就顿悟了。画画不浪费时间，反而帮你节省大量 debug 时间。
❓ 问题：数据结构中，你最怕哪一个？你有没有通过画图突然搞懂某个概念的奇妙经历？或者你推荐用什么工具画数据结构？欢迎在评论区分享，我会选出 3 位同学，送出《数据结构画图练习册》（含 20 道常见题的手绘图解）。
📌 如果本文帮你用画图打开了数据结构的大门，请点 👍 赞 + 关注 ，本专栏 《大一突围》 持续更新硬核学习干货。
收藏本文，每次学数据结构时，先画一遍再写代码。
