# Linux运维Day04：集群与 LVS 负载均衡（LVS-NAT 集群，LVS-DR 集群）

1. 集群简介

1.1 集群概述

通过网络将大量服务器集中，对外提供统一服务，客户端感知为一台服务器 。
- 任务调度是集群系统的核心技术。

1.2 集群目的

提高性能：适用于计算密集型场景（如天气预报、核试验模拟）。
降低成本：对比百万级超级计算机，价格更便宜，性价比更高。
提高可扩展性：弹性伸缩。新增节点即可扩容。
增加可靠性：多节点冗余，避免单点故障。

1.3 集群分类

负载均衡集群（LB集群）：客户端请求平均分摊到集群节点。
高可用集群（HA集群）：避免单点故障，故障节点自动切换，保障服务持续可用。
高性能计算集群（HPC）：并行计算，解决复杂科学问题。

2. LVS 软件简介

Linux 虚拟服务器（LVS）：章文嵩在国防科技大学读博期间创建。
实现高可用、可伸缩的 Web、Mail、Cache （缓存）等网络服务。
目标：基于 Linux + LVS，构建高可用、高性能、低成本服务器集群。

LVS工作在传输层四层（TCP/UDP），它的本质是虚拟路由调度，只做请求调度分发，不处理业务、不拆包重组。

工作原理：像路由器一样转发数据包，只改 IP 端口，不解析应用数据

2.1 LVS 组成

前端：负载均衡层：一台或多台调度器（Director Server）。
中间：服务器群组层：真实提供服务的服务器（Real Server）。
底端：数据共享存储层 ：提供共享存储空间（如NFS等），保证数据一致性。

2.2 LVS 术语

Director Server（调度器） ：分发请求到真实服务器的服务器（仅作NAT地址转换，充当路由）
Real Server（真实服务器） ：实际提供业务服务的服务器
VIP（虚拟 IP）：对外暴露、用户访问的虚拟 IP。客户端只连 VIP
DIP（调度器 IP）：调度器连接后端节点的中转 IP（相当于RIP的网关）。
RIP（真实 IP）：后端集群节点服务器的IP地址。

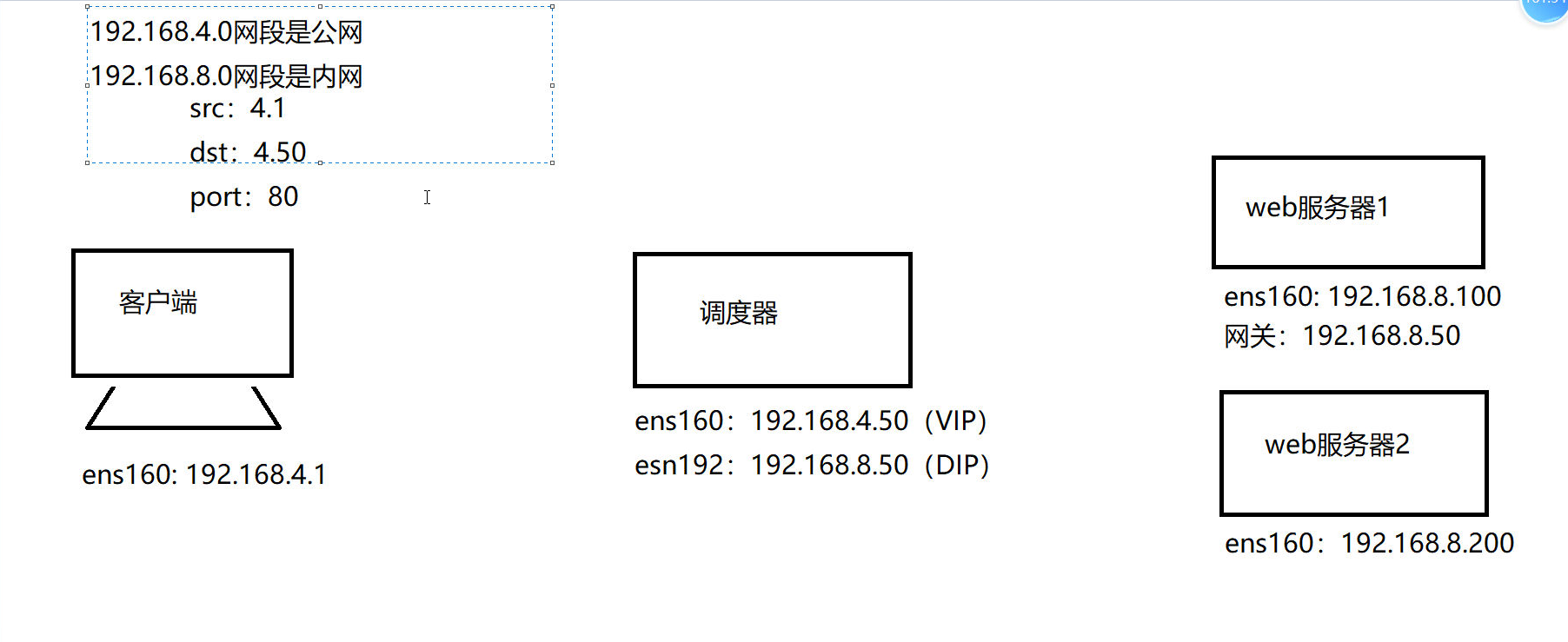

如下图：客户端封包指向调度器，调度器转换地址，源地址不变，目标地址从VIP变成了RIP。回复的时候，服务端的包到达调度器，源地址是8网段，目标地址是DIP，调度器转换地址为客户端的ip

原理解析： DS同时拥有VIP和DIP。VIP用于和客户端通信，DIP用于和RIP通信（这里只做分发，不处理数据，不进行拆包）。请求到达调度器，调度器仅作NAT地址转换。
流量走向：入站：客户端→VIP→DS （NAT地址转换，将目标地址转换成内网地址）路由转发→RIP 出站：RIP→网关
DIP→DS（NAT地址转换，将源地址转换成公网地址）→回传给客户端换句话讲，调度器DS起到路由的作用，是集群内网核心路由，DIP
是后端服务器的默认网关

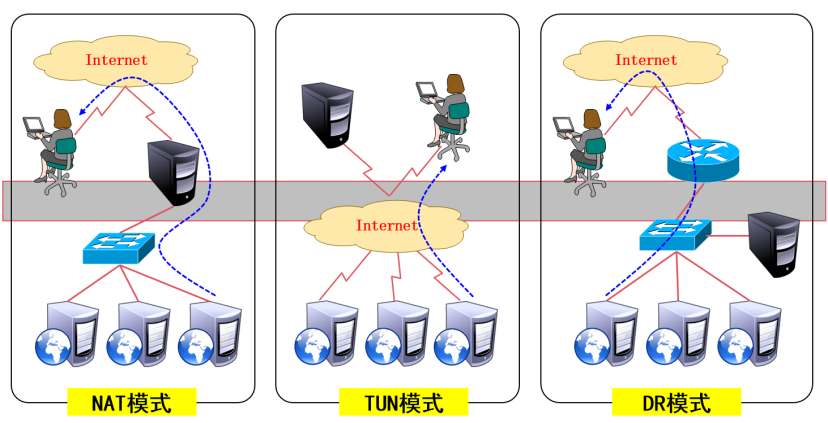

2.3 LVS 工作模式

VS/NAT（NAT 模式） ：通过网络地址转换实现虚拟服务器；大并发时调度器易成瓶颈。
VS/DR（DR 模式）：直接路由技术实现虚拟服务器；节点需配置 VIP，需注意MAC地址广播
VS/TUN（隧道模式。用的少）：IP 隧道封装转发；跨网段部署，成本高。

2.4 LVS 负载均衡调度算法（10 种，常用 4 种）

轮询（Round Robin）：请求依次分配，节点权重一致。
加权轮询（Weighted Round Robin）：性能高的节点可以增加更多权重，分配更多请求。
最少连接（Least Connections）：优先分配给当前连接数最少的节点。（当服务器连接数一致时，采用轮询算法）
加权最少连接（Weighted Least Connections）：结合权重与连接数，性能最优。（当服务器连接数一致时，采用加权算法）

下列几种了解即可：

源地址散列（Source Hashing）
目标地址散列（Destination Hashing）
基于局部性的最少连接
带复制的基于局部性的最少连接
最短的期望延迟
最少队列调度

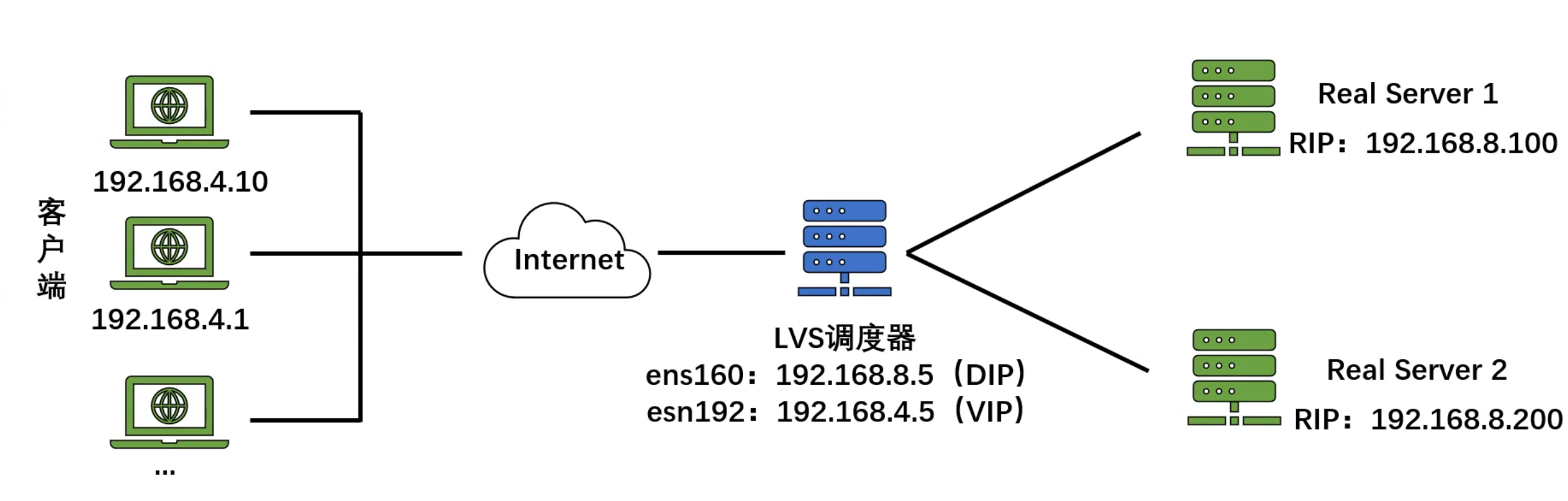

3. LVS-NAT 集群

LVS-NAT 集群流程详解：

1. 客户端请求阶段（客户端 → LVS）
- 客户端发送请求包：
  - IP 头：src=192.168.4.10，dst=192.168.4.5（VIP）
  - TCP 头：sport=随机端口，dport=80
- 数据包到达 LVS 调度器，调度器根据调度算法（如轮询）选中 RS1（192.168.8.100）
1. LVS 做 DNAT 改写（LVS → RS
- LVS 对数据包进行目的地址转换（DNAT）：
  - IP 头改写：src=192.168.4.10（不变），dst=192.168.8.100（改为 RS1 的 RIP）
  - TCP 头不变：端口号保持不变（80）
  - 数据包通过 DIP 所在的内网网段，转发给 RS1。
1. RS 处理请求并回包（RS → LVS）
- RS1 收到请求后，处理并生成响应包：
  - IP 头：src=192.168.8.100，dst=192.168.4.10（客户端 IP）
  - 由于 RS1 的默认网关是 LVS 的 DIP（192.168.8.5），响应包必须先发给 LVS 调度器，无法直接回客户端。
1. LVS 做 SNAT 改写（LVS → 客户端）
- LVS 对响应包进行源地址转换（SNAT）：
  - IP 头改写：src=192.168.4.5（VIP），dst=192.168.4.10（不变）
  - 数据包通过外网网卡，发回给客户端。
1. 客户端收到响应
- 客户端收到响应包，看到的源 IP 是 VIP（192.168.4.5），完全无感知后端 RS 的存在。

可以看得出来，LVS在客户端发起请求的时候，把目的IP从VIP改成RIP，回复的时候把源IP从RIP改成VIP

客户端的通信对象，从头到尾必须是 VIP，无论发出请求还是接收回复都是VIP。也就是我给A发请求，收到的回复必须是A给的，不然就是陌生人，陌生人的东西不能收，就会丢包

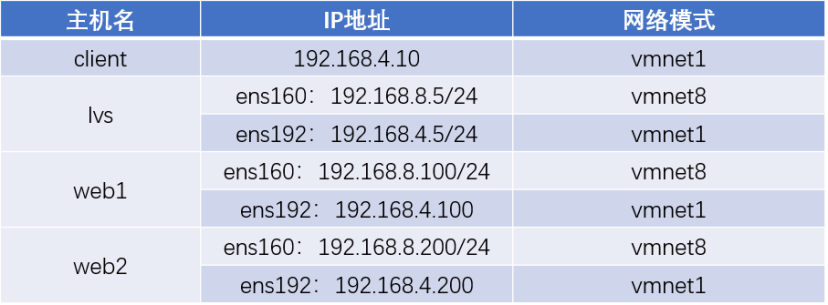

3.1 实验环境

使用 template 模板机 ，准备 4 台虚拟机。
配置 IP，使用 WindTerm 远程连接。
双网卡配置参考 Day03。

注意：web1，2的4网段是后续LVS-DR 集群的实验用得到的，不要配置过早，倘若过早配置，会因最短路径原则导致nat实验出问题

3.2 安装 ipvsadm（lvs 主机）

ipvsadm是lvs集群管理命令，需要安装软件ipvsadm
虚拟机lvs主机操作

bash 复制代码

[root@lvs ~]# dnf -y install ipvsadm  #安装软件
[root@lvs ~]# ipvsadm  -v             #查看版本

3.3 ipvsadm 用法

虚拟服务器：由 LVS 调度器搭建而成的统一对外访问入口，并非真实业务主机

创建虚拟服务器

-A：添加虚拟服务器，创建集群
-t：指定集群地址，即VIP端口（VIP，Virtual IP）
-s：指定集群算法（rr|wrr|lc|wlc|...）

bash 复制代码

[root@lvs ~]# ipvsadm -A -t 192.168.4.5:80 -s rr  #添加虚拟服务器，VIP 4.50:80，算法为轮询
[root@lvs ~]# ipvsadm -Ln      #查看集群详细列表

添加/删除真实服务器

-a：添加真实服务器
-d：删除真实服务器
-r：指定真实服务器的地址（Real Server）
-w：为节点服务器设置权重，默认为1
- -m：NAT 模式；
- -g：DR 模式；
- -i：TUN 模式

bash 复制代码

[root@lvs ~]# ipvsadm -A -t 192.168.4.5:80 -r 192.168.8.100:80 -m   #向集群添加成员，NAT模式
[root@lvs ~]# ipvsadm -A -t 192.168.4.5:80 -r 192.168.8.200:80 -m    #向集群添加成员，NAT模式

如果使用的算法是rr（轮询），此时使用-w增加权重是无效的，只有使用wrr时候使用-w才有效

常用查看/清空命令

查看集群成员列表：ipvsadm -Ln
清空集群配置：ipvsadm -C

bash 复制代码

[root@lvs ~]# ipvsadm -Ln                 #查看集群列表，同时列出IP地址和端口号
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.5:80 rr
  -> 192.168.8.100:80             Masq    1      0          0
  -> 192.168.8.200:80             Masq    1      0          0
[root@lvs ~]# ipvsadm -d -r 192.168.8.200:80 -t 192.168.4.5:80  #删除集群中的8.200主机
[root@lvs ~]# ipvsadm -Ln                #查看集群列表
[root@lvs ~]# ipvsadm -C                 #清空集群配置
[root@lvs ~]# ipvsadm -Ln                #查看集群列表，已经没有成员

4. LVS-NAT 案例

4.1 部署流程

Real Server（web1/web2）
- 部署 httpd 服务。
Director Server（lvs） ：
- 开启路由转发
- 安装并启用ipvsadm
- 创建虚拟服务器
- 向虚拟服务器中加入节点
Client
- 访问虚拟服务器，访问测试

4.2 部署 Web 服务器（web1/web2）

web1

web1主机安装httpd
web1主机安装httpd服务，编写首页文件，启动服务

bash 复制代码

[root@web1 ~]# dnf   -y   install   httpd              #安装软件包
[root@web1 ~]# echo web1 > /var/www/html/index.html    #修改首页文件
[root@web1 ~]# systemctl enable httpd --now            #启动服务
[root@web1 ~]# ss -nutlp | grep :80                    #查看端口
[root@web1 ~]# curl 192.168.8.100                      #自己访问自己测试，可以

web2

web2主机安装httpd
web2主机安装httpd服务，编写首页文件，启动服务

bash 复制代码

[root@web2 ~]# dnf   -y   install   httpd              #安装软件包
[root@web2 ~]# echo web2> /var/www/html/index.html     #修改首页文件
[root@web2 ~]# systemctl enable httpd --now            #启动服务
[root@web2 ~]# ss -nutlp | grep :80                    #查看端口
[root@web2 ~]# curl 192.168.8.200                      #自己访问自己测试，可以

4.3 部署 LVS 调度器

lvs主机启用路由转发并启动服务
Linux是天生的"软路由"，但需要开启路由转发功能，即可使用NAT功能
临时开启：echo 1 > /proc/sys/net/ipv4/ip_forward（重启失效）
永久开启：修改/etc/sysctl.conf

开启路由转发（永久）

bash 复制代码

[root@lvs ~]# dnf -y install ipvsadm  #安装ipvsadm软件
#如果已经安装，无需重复安装
[root@lvs ~]# vim /etc/sysctl.conf                     #修改配置文件，开启路由转发
...此处省略1万字...
net.ipv4.ip_forward = 1  #末尾增加配置
[root@lvs ~]# sysctl -p        #刷新配置
[root@lvs ~]# ipvsadm --save > /etc/sysconfig/ipvsadm  #--save意思是保存，生成永久规则文件

开启路由转发分为两步：
- 修改 /etc/sysctl.conf 设置 net.ipv4.ip_forward = 1
- 执行 sysctl -p 使其生效

创建虚拟服务器（VIP:192.168.4.5，算法 rr）

bash 复制代码

ipvsadm -A -t 192.168.4.5:80 -s rr  #创建虚拟服务器，算法轮询
ipvsadm -a -t 192.168.4.5:80 -r 192.168.8.100:80 -m -w 1  #添加真实服务器8.100
ipvsadm -a -t 192.168.4.5:80 -r 192.168.8.200:80 -m -w 1  #添加真实服务器8.200
ipvsadm -Ln
...
TCP  192.168.4.5:80 rr
  -> 192.168.8.100:80             Masq   1      0          0
  -> 192.168.8.200:80             Masq   1      0          0
...
ipvsadm --save > /etc/sysconfig/ipvsadm  #保存配置信息

4.4 Web 服务器配置网关（指向 lvs 的 DIP）

web1

web1服务器配置网关：192.168.8.5（lvs调度器的DIP地址）

bash 复制代码

nmcli connection modify ens160 ipv4.method manual ipv4.gateway 192.168.8.5 connection.autoconnect yes
nmcli connection up ens160

web2

web2服务器配置网关：192.168.8.5（lvs调度器的DIP地址）

bash 复制代码

nmcli connection modify ens160 ipv4.method manual ipv4.gateway 192.168.8.5 connection.autoconnect yes
nmcli connection up ens160

注意：如果之前配置环境时，web1和web2都提前配置了ens192，会和192.168.4.0网段有冲突，本次实验需要禁用该网卡：

nmcli connection down ens192

4.5 Client 访问测试

bash 复制代码

curl 192.168.4.5  # 轮询返回 web1/web2

dnf -y install httpd-tools
ab -c 1000 -n 1000 http://192.168.4.5/index.html/

# web 服务器查看访问日志
cat /var/log/httpd/access_log

4.6 修改算法为加权轮询（wrr）

-E：修改已存在的虚拟服务器（VIP）的算法、超时等的参数
-e：修改真实服务器（RS）的参数，改权重、改转发模式等

web1 权重 2，web2 权重 1

bash 复制代码

ipvsadm -E -t 192.168.4.5:80 -s wrr #修改集群算法为加权轮询
ipvsadm -e -t 192.168.4.5:80 -r 192.168.8.100:80 -w 2 -m   #修改8.100权重
ipvsadm -Ln   #查看集群列表
ipvsadm --save > /etc/sysconfig/ipvsadm  #保存配置

LVS-NAT部署步骤总结：

环境准备（网络拓扑）
部署 Web 服务器（web1 / web2）
*
1. 安装 httpd
- 1. 编写首页文件
- 1. 启动并设置开机自启
部署 LVS 调度器
- 开启路由转发
- 绑定 VIP 到网卡
- 安装并配置 LVS
Web 服务器配置网关（指向 LVS 的 DIP）
访问测试

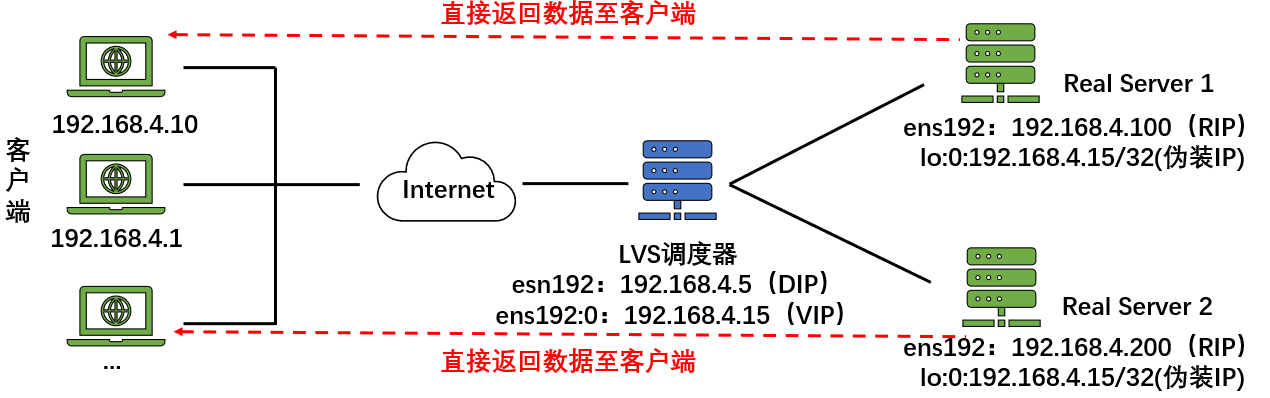

5. LVS-DR 集群

5.1 案例说明

web1/web2 使用 ens192 网卡；lvs 使用 ens192 网卡。

LVS-NAT 集群流程详解：

步骤 1：客户端发起请求

客户端（192.168.4.10）发送 HTTP 请求到 VIP：192.168.4.15
数据包的 IP 头：
- src: 192.168.4.10（客户端 IP）
- dst: 192.168.4.15（VIP）
数据包的 MAC 头：
- src: 客户端网卡MAC
- dst: LVS调度器的MAC地址（因为客户端认为 VIP 在 LVS 上）

步骤 2：LVS 调度器接收并转发请求（关键：只改 MAC，不改 IP）

LVS 收到数据包后，识别到这是访问 VIP 的请求，根据调度算法（比如轮询）选中一台 RS（比如 RS1 192.168.4.100）。
LVS 不会修改 IP 头，IP 地址还是 192.168.4.10 → 192.168.4.15。
LVS 只修改二层 MAC 地址：
- 新的目的 MAC：RS1（192.168.4.100）的网卡 MAC
- 源 MAC：LVS 调度器的网卡 MAC
数据包通过二层网络，直接转发给 RS1。

DR 模式的灵魂：IP 层地址不变，只改 MAC 层地址，实现 "转发不中转"

步骤 3：RS1 接收并处理请求（核心：VIP 绑定在 lo 回环）

RS1 收到数据包后，检查 IP 头：目的 IP 是 192.168.4.15（VIP）。
因为 RS1 的 lo:0 接口上绑定了 192.168.4.15/32，所以它会认为这个 IP 是自己的，正常接收并处理请求。
这里必须配合 ARP 抑制配置(伪装ip)，防止 RS1 对外宣称 "VIP 是我的"，导致客户端 ARP 解析混乱。
步骤 4：RS1 直接返回响应（关键：不经过 LVS）
RS1 处理完请求后，生成响应包：
- IP 头：src: 192.168.4.15（VIP），dst: 192.168.4.10（客户端 IP）
- MAC 头：src: RS1的MAC，dst: 客户端MAC（或网关 MAC，由路由决定）
响应包直接从 RS1 发回客户端，完全不经过 LVS 调度器
客户端收到响应后，看到的源 IP 是 VIP，完全感知不到后端 RS 的存在。

所以DS 只负责给请求"带个路"，RS 处理完直接"自己回家"。

为什么配置伪装ip？

配置伪装IP（隐藏VIP）是为了"隐藏自己，避免冲突"，解决ARP冲突

VIP和伪装ip一致，是为了让客户端以为是VIP给他的回复，不至于丢包

5.2 部署流程

Real Server ：
- 部署 httpd → 配置 lo 网卡 VIP（伪装IP地址） → 调整内核 ARP 参数。
Director Server ：
- 开启路由转发 → 安装 ipvsadm → 创建虚拟服务器 → 添加节点。
Client ：
- 访问虚拟服务器，访问测试。

5.3 ARP 广播问题

VIP 同时配置在调度器和所有真实服务器，ARP 广播会导致多主机响应 VIP，引发冲突。
解决：真实服务器禁止响应 VIP 的 ARP 请求。

所以要设置伪装ip解决arp问题

当客户端发起访问 VIP 对应的域名的请求时，根据网络通信原理会产生 ARP 广播

因为调度器和真实的服务器在同一网络并且 VIP 设置在集群中的每个节点上

此时集群内的真实服务器会尝试回答来自客户端的 ARP 广播，这就会产生问题，大家都说我是 "VIP"

5.4 内核 ARP 参数（web1/web2）

bash 复制代码

vim /etc/sysctl.conf
# 添加
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2

sysctl -p

arp_ignore=1：忽略非本机 IP 的 ARP 请求。
arp_announce=2：不向外宣告 lo 网卡 VIP。

6. LVS-DR 案例

6.1 Web 服务器配置伪装 IP（VIP:192.168.4.15）

web1

web1安装network服务，配置伪装IP，配置在lo网卡的虚拟接口上
伪装IP配在本地回环 lo 网卡，可通过内核参数禁止 lo 上 VIP 发送 ARP 应答，只让调度器响应 ARP

bash 复制代码

[root@web1 ~]# nmcli connection up ens192                    #DR模式激活此网卡
[root@web1 ~]# dnf -y install network-scripts                #安装network服务
[root@web1 ~]# cd /etc/sysconfig/network-scripts/
[root@web1 network-scripts]# cp ifcfg-lo ifcfg-lo:0          #复制lo网卡配置文件
[root@web1 network-scripts]# vim  ifcfg-lo:0
DEVICE=lo:0                      #设备名称
IPADDR=192.168.4.15              #伪装IP地址
NETMASK=255.255.255.255          #子网掩码32
ONBOOT=yes                       #开机自动启动此配置
BOOTPROTO=static                 #配置方式为静态手动配置

web1防止地址冲突，修改内核参数，禁止对外广播自己是192.168.4.15

bash 复制代码

[root@web1 ~]# vim /etc/sysctl.conf
#手动写入如下4行内容
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2

#当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应
#本机不要向外宣告自己的lo回环地址是192.168.4.15
[root@web1 ~]# sysctl -p
[root@web1 ~]# systemctl restart network            #重启网络服务
[root@web1 ~]# ip  a  s                             #查看ip地址，lo网卡上边已经有了4.15的伪装IP

ip a s ：查看全部ip，包括伪装IP和VIP

web2

bash 复制代码

dnf -y install network-scripts
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0

vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.4.15
NETMASK=255.255.255.255
ONBOOT=yes
BOOTPROTO=static

# 配置内核参数（同上）
vim /etc/sysctl.conf
sysctl -p

systemctl restart network
ip a s

6.2 LVS 调度器配置 VIP

bash 复制代码

dnf -y install network-scripts
cd /etc/sysconfig/network-scripts/
cp ifcfg-ens192 ifcfg-ens192:0

vim ifcfg-ens192:0
DEVICE=ens192:0
IPADDR=192.168.4.15
NETMASK=255.255.255.255
ONBOOT=yes
BOOTPROTO=static

systemctl restart network
ip a s

6.3 创建虚拟服务器（DR 模式，算法 wlc）

bash 复制代码

ipvsadm -A -t 192.168.4.15:80 -s wlc
ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.100:80 -g -w 2
ipvsadm -a -t 192.168.4.15:80 -r 192.168.4.200:80 -g -w 1
ipvsadm -Ln

6.4 Client 访问测试（wlc 算法，比例 2:1）

bash 复制代码

curl 192.168.4.15
curl 192.168.4.15
curl 192.168.4.15

7. 总结

掌握 LVS 调度器的作用与核心术语。
掌握 LVS-NAT 模式：原理、配置、网关设置、算法调整。
掌握 LVS-DR 模式：原理、ARP 问题、内核参数、lo 网卡 VIP 配置。
理解 伪装 VIP 的作用：保证响应直接返回客户端，减轻调度器压力。

重点理解原理和配置步骤，不要死记硬背配置命令
