在电源设计、工业驱动与新能源应用领域，高压 MOSFET 作为核心功率器件，其性能直接决定设备的效率、稳定性与使用寿命。随着国产半导体技术的快速崛起，以杰盛微（JSMSEMI） 为代表的本土原厂，持续推出兼具高性能与高可靠性的功率器件，打破国外品牌长期垄断格局，为客户提供高性价比的国产化替代方案。
今天，我们为大家深度拆解杰盛微明星产品 ------JSM20N50C 500V N 沟道 MOSFET，从核心参数、工艺特性、应用场景到选型优势，全方位解析这款器件如何成为高压功率电路的优选方案，助力工程师高效设计、稳定量产。
一、品牌实力：深耕功率半导体，铸就国产品质标杆
深圳市杰盛微半导体有限公司（JSMSEMI）是国内专注于高性能功率半导体研发、生产与销售的高新技术企业，深耕行业多年，始终以 "技术自主、品质可靠、服务高效" 为核心理念，聚焦 MOSFET、二极管、整流桥、电源管理芯片等核心产品，广泛服务于电源、工业控制、新能源、消费电子等领域。
公司拥有成熟的研发体系与严格的品质管控流程，所有产品均通过严苛的可靠性测试，具备高稳定性、低损耗、长寿命等优势，可完全替代同规格进口器件，帮助客户降低 20%-30% 成本，同时规避国际贸易风险，实现供应链自主可控。JSM20N50C 作为杰盛微高压 MOSFET 系列的核心型号，正是品牌技术实力与品质承诺的集中体现。
二、产品核心概览：高压大电流，性能参数全面领跑
JSM20N50C 是一款采用TO-220 封装 的 N 沟道高压功率 MOSFET，依托杰盛微成熟的垂直双扩散 MOSFET 工艺，实现了高耐压、大电流、低导通电阻的完美平衡，兼顾优异的散热性能与开关特性，是 500V 级功率应用的理想选择。
（一）基础信息与引脚定义
-
产品型号：JSM20N50C
-
器件类型：N 沟道功率 MOSFET
-
封装形式：TO-220（直插，带散热片）
-

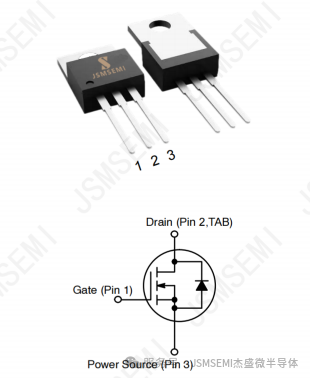

引脚配置：1 - 栅极（Gate）、2 - 源极（Source）、3 - 漏极（Drain，与散热片相连）
-
工艺特性：垂直双扩散结构、高密度元胞设计、无卤素材质
-
品质认证：100% 雪崩测试（EAS）、100% 栅源电压测试（VVos）、湿气敏感度等级 1 级、环氧封装符合 UL94 V-0 阻燃等级
（二）核心参数一览（Tc=25℃）
1. 极限参数（绝对最大额定值）
极限参数决定器件的安全工作边界，是选型的核心依据，JSM20N50C 关键极限参数如下：
|----------|------------|-----------|----|
| 参数符号 | 参数名称 | 数值 | 单位 |
| VDSS | 漏源击穿电压 | 500 | V |
| ID（25℃） | 连续漏极电流 | 20 | A |
| ID（100℃） | 连续漏极电流（高温） | 12.9 | A |
| IDM | 脉冲漏极电流 | 80 | A |
| VGSS | 栅源电压 | ±30 | V |
| PD | 功耗（25℃） | 70 | W |
| Tstg | 存储温度范围 | -55~+150 | ℃ |
| EAS | 单脉冲雪崩能量 | 1110 | mJ |
2. 关键电气参数
电气参数直接影响器件的工作效率与开关性能，JSM20N50C 表现优异：
-
导通电阻 RDS (ON)：VGS=10V 时，典型值 0.21Ω，最大值 0.260Ω，低内阻大幅降低导通损耗
-
正向跨导 gFS：典型值 19S，开关响应灵敏，驱动能力强
-
输入 / 输出电容：低电容设计，减少开关损耗，提升高频稳定性
-
导通上升时间：典型值 120ns（VDD=250V、ID=20A），开关速度快，适合高频应用
-
漏源二极管正向电压 VSD：典型值低，反向恢复性能优异，降低续流损耗
3. 热特性参数
散热性能直接决定器件的长期稳定性，JSM20N50C 热阻参数优异：
-
结到壳热阻 RθJC：1.78℃/W，散热效率高，适配大功率场景
-
功耗降额系数：0.56W/℃（25℃以上），高温工况下功耗可控
三、核心优势解析：四大特性，适配严苛工况
1. 低导通电阻，大幅降低损耗
JSM20N50C 采用高密度元胞设计，实现极低的导通电阻（最大 0.260Ω）。在大电流工作状态下，低内阻可显著降低导通损耗，减少器件发热，提升电源转换效率，尤其适合长时间满负荷运行的设备，助力客户实现 "节能降本" 设计目标。
2. 优异散热设计，高温稳定可靠
TO-220 封装自带金属散热片，搭配 1.78℃/W 的低结壳热阻，热量可快速从芯片传导至散热片，适配 70W 大功率损耗。同时，器件工作结温可达 150℃，在高温环境（如工业车间、密闭设备）中仍能稳定工作，避免因过热导致的性能衰减或损坏，大幅提升设备使用寿命。
3. 高雪崩能力，抗冲击性能强
JSM20N50C 具备1110mJ 单脉冲雪崩能量与 4.5V/ns 的峰值二极管恢复 dv/dt 能力，可承受电路中的浪涌电压、尖峰电流等冲击信号，抗干扰能力强。在感性负载（如电机、变压器）应用中，无需额外增加复杂的保护电路，简化设计的同时提升系统稳定性。
4. 无卤素环保材质，符合行业趋势
器件采用无卤素环氧封装，符合 UL94 V-0 阻燃等级，不仅绿色环保，满足欧盟 RoHS 等环保指令要求，还具备优异的防潮、耐高温性能，适配严苛的生产与使用环境，符合当前电子行业 "绿色低碳" 的发展趋势。
四、典型应用场景：覆盖高压功率核心领域
凭借 500V 高耐压、20A 大电流、低损耗、高稳定性等优势，JSM20N50C 广泛应用于各类高压功率电路，核心场景如下：
1. 不间断电源（UPS）
作为 UPS 逆变电路的核心功率器件，JSM20N50C 可实现直流电压到交流电压的高效转换，低导通电阻减少逆变损耗，高雪崩能力抵御电网波动冲击，保障断电时负载设备稳定供电，适配家用、工业级 UPS 设备。
2. DC-DC 转换器（高压输入）
在工业电源、通信电源等高压输入（如 380V 整流后）的 DC-DC 转换器中，JSM20N50C 可实现高压降压、稳压输出，低电容设计适配高频开关（最高可达数百 kHz），提升转换效率，减少设备体积，适配紧凑型电源设计。
3. 电机驱动器（高压直流电机）
适用于 500V 级高压直流电机、步进电机的驱动电路，大电流（20A）可满足电机启动、运行的电流需求，快速开关特性实现电机转速、方向的精准控制，高稳定性保障电机长时间连续运行，适配工业自动化、电动工具等领域。
4. 电源开关与工业控制
用于高压电源开关、工业加热控制、充电桩辅助电源等场景，高耐压（500V）适配高压供电系统，低损耗减少发热，简化散热设计，降低设备成本，适配各类工业级功率控制场景。
