背景
【电子通识】为什么大多数插件电阻使用色环表示阻值-CSDN博客中我们讲到了色环电阻怎么读出电阻值，那么我们现在在一些更精密的电路板上看到的贴片电阻要怎么读出电阻值呢？

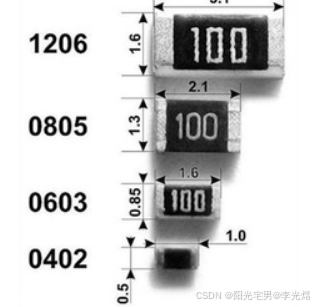

一般来说除小于0402封装的贴片电阻外，我们可以看到贴片电阻上都有丝印。如下图所示：
4种贴片电阻阻值表示方法
虽然贴片电阻表面有印刷了丝印，但从市面上你可能会看到以下4种情况的标识：
1.常规的3位数字标注
2.常规的4位数字标注
3.字母表示小数点位置
4.3位乘数代码标注
那这四种情况的标识我们要怎么正确的读出呢？
常规的3位数字标注
常规的3位数字标注法表示 的电阻阻值由3个数字组成，前两个是有效数字，第3位表示科学计数法中的10的幂指数，基本单位是Ω。比如XXY=XX*10^Y。

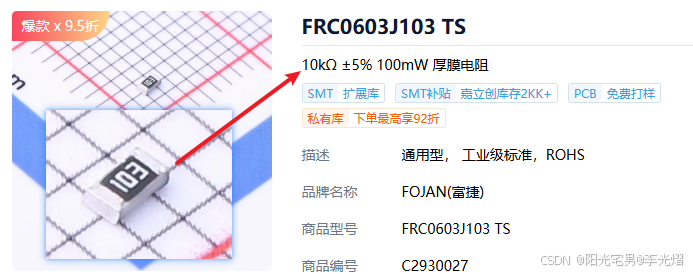

常规的3位数字 标注法表示 的电阻阻值多用于E24系列，精度为±5%（J）、±2%（G）、部分厂家也采用±1%（F）。如下图所示103指的是10*10^3=10000=10KΩ。
常规的4位数字标注
常规的4位数字标注法表示 的电阻阻值由4个数字组成，电阻精度一般是±1%。前三个是有效数字，第4位表示科学计数法中的10的幂指数，基本单位是Ω。比如XXXY=XXX*10^Y。

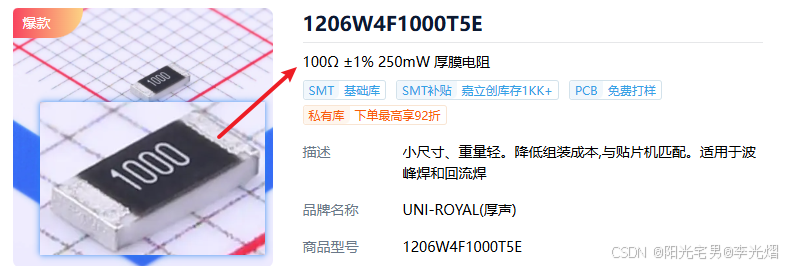

常规的4位数字 标注法表示的电阻阻值多用于E24、E96系列，精度为±1%（F）、±0.5%（D）。如下图所示的是1000=100*10^0=100Ω。
字母表示小数点位置

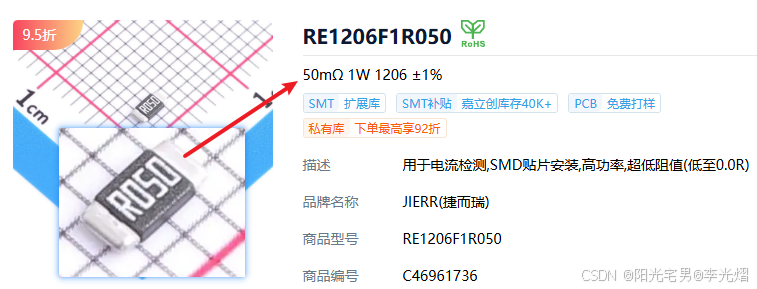

R表示小数点位置法表示 的电阻阻值由数字和字母组成，如5R6中把R转成小数点就可以，实际阻值5R6=5.6Ω。由于在工业生产中使用希腊字母Ω不是很方便，所以使用R代替Ω来做丝印的分割。如下图所示R050=0.05Ω=50mΩ。
3位乘数代码标注

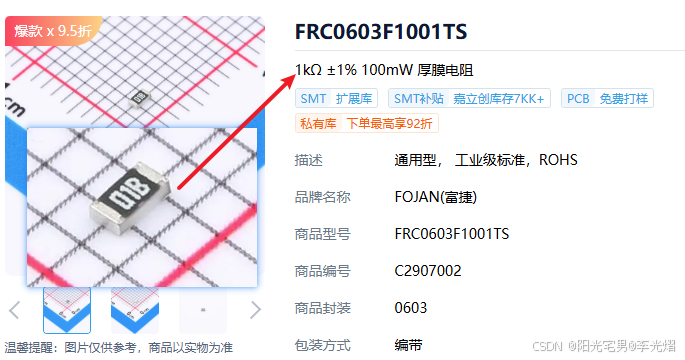

有些精密电阻也印刷了丝印，但并不符合上面三种方法，而是使用两个数字加一个字母表示。比如下图所示的01B，这种精密贴片电阻是对某一优先数进行编码，然后通过代码找到其代表的数值。丝印的前两位是有效数代码，后一位是科学计数法，如XXY中，XX是有效数代码，Y是科学计数法，Y指10的几次幂代码，转换为科学计数法就是10的几次幂。
要想知道前2位数字代表的数值，可以查找E96系列阻值代码表。要想知道后一位字母代表10的几次幂，需要查找E96系列乘数代码表。

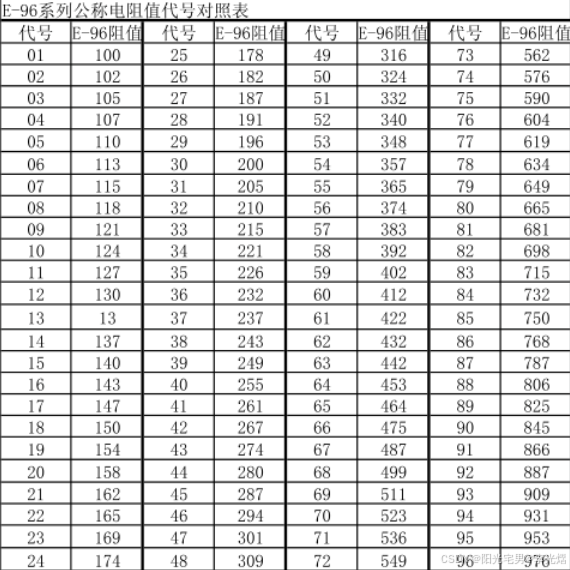

E96系列阻值代码表如下：
E96系列乘数代码表如下：

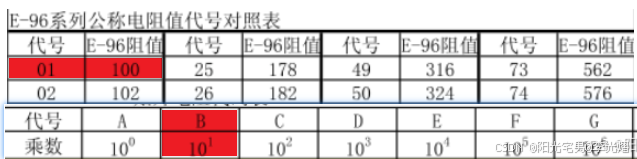

为什么上图01B是1KΩ，是因为首先从阻值代表表来看，01是100。然后从乘数代表表看B是10^1。那么整合一下01B=100*10^1=1000=1KΩ。
总结
贴片电阻的阻值识别方式与其封装大小、精度等级及所属系列密切相关。对于0402及以上封装的贴片电阻，常见的丝印标识主要有四种：3位数字标注法 、4位数字标注法 、字母R表示小数点法 、两位数字加一位字母的乘数代码法。掌握这四种标识规则，可以快速、准确地读取绝大多数贴片电阻的阻值。
