核心功能集成以太网处理器便捷完成西门子设备产线升级

一、 项目背景

在石油化工、精细化工、油气储运等流程工业领域，西门子S7系列PLC （1200/1500/300）与西门子SMART IE触摸屏 作为主流控制与监控设备，长期面临通讯组网方面的多重挑战，不仅影响装置稳定运行，也显著增加调试、运维及改造成本。远创智控推出的S7 1200-HMI-YC01以太网通讯处理器，专为西门子以太网通讯场景打造，精准解决各类组网难题，以下结合实际工况展开详细应用分析。

二、 工业现场核心痛点汇总

当前石油化工生产装置普遍存在以下通讯与组网痛点，尤其在西门子设备协同场景中表现突出：一是PLC与SMART IE触摸屏直连通讯兼容性不足，协议适配不完善、链路易中断，频繁引发装置非计划停机；二是单网口组网导致设备同网段IP冲突，布线杂乱，后期检修难度大，防爆区域布线受限更显突出；三是现场原有设备IP已固定，修改IP需整线停工，复杂组网场景下适配耗时较长；四是单端口承载能力有限，难以满足中控室与现场多屏同步监控需求，并发连接卡顿、数据延迟明显；五是传统通讯模块配置复杂，依赖专业人员现场调试，运维效率偏低；六是石化现场电机、变频器等设备电磁环境复杂，普通设备抗干扰能力弱，易出现丢包、死机等故障；七是设备后期功能迭代需整机更换，升级成本较高。

三、远创智控S7 1200-HMI-YC01 功能亮点与痛点解决方案

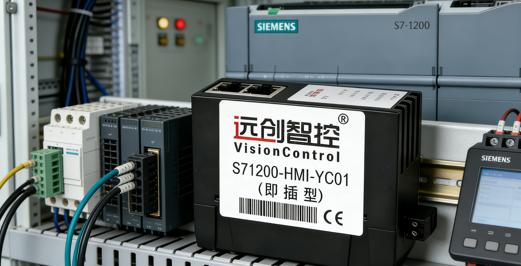

远创智控S7 1200-HMI-YC01以太网通讯处理器针对上述痛点进行专项优化，七大核心功能充分契合石油化工现场需求，实现一站式组网升级：

**专属西门子以太网通讯，破解直连痛点：**产品完美适配S7 1200/1500/300全系列PLC与西门子SMART IE触摸屏，有效解决两者直连通讯中的协议兼容性与链路稳定性问题，替代传统直连方式，建立稳定可靠的专属通讯链路，避免因通讯中断造成的装置停工，广泛适用于各类石化核心控制场景。

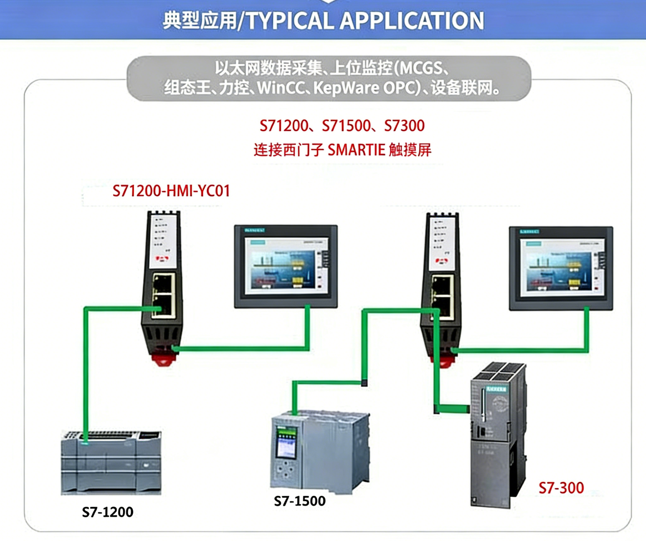

**双网口独立隔离设计，优化布线与组网：**采用LAN1双RJ45接口（具备交换机功能）连接PLC、LAN2单接口连接触摸屏的布局，双网形成独立局域网，通过物理隔离避免网段冲突，无需重新规划整体布线，现场走线更加灵活规范，尤其适应石化防爆区域有限布线空间，解决传统单网口组网混乱、网段交叉干扰的问题，同时简化线路敷设与后期检修流程
**NAT地址映射能力，免改IP快速适配：**具备专业NAT地址映射功能，可将PLC原有IP、端口映射为LAN2任意IP、端口，无需修改现场在用设备的IP地址，即使在复杂多网段组网、老旧装置改造场景中也可即插即用快速适配，避免因修改IP导致的装置停工与设备联动紊乱，显著缩短改造周期。

**高并发稳定通讯，满足多屏组网需求：**支持32路并发连接，LAN2端口最多可搭载8台西门子SMART IE触摸屏，有效突破传统模块单屏、双屏的承载限制，满足中控室与现场多工位同步监控与数据实时交互需求，并发传输稳定无卡顿，保障多屏数据同步精准。
**便捷配置与维护，降低运维门槛：**内置WEB服务器，配合专属JMDevice配置工具，双网口均可独立配置，支持网页远程诊断，无需专业工控人员到场，普通运维人员即可完成参数设置与故障排查，相较传统模块的复杂调试，操作难度大幅降低，运维效率成倍提升。
**工业级可靠设计，适应严苛环境：**采用35mm标准导轨安装，符合工业控制柜常规布局；内置工业级芯片，配备TVS瞬态电压防护与EMC电磁兼容优化，具备强抗干扰能力，可应对石化现场电机、变频器等设备带来的复杂电磁干扰，在高温、高湿、多粉尘、腐蚀性气体等严苛环境下稳定运行，故障率远低于普通通讯模块。
**终身免费固件升级，性价比更优：**支持以太网远程固件更新，一次购机可享受终身免费升级，后续可同步适配更多新增功能，无需更换硬件，解决传统设备后期升级需换机、成本高的问题，长期使用性价比优势明显。

四、 使用前后核心效果对比

以某大型石化企业聚丙烯装置为例，该装置采用西门子S7 1500 PLC 与6台SMART IE触摸屏（分别位于中控室及现场操作站）的配置，使用远创智控S7 1200-HMI-YC01前后效果对比如下：

· **通讯稳定性：**使用前，直连通讯断连率超20%，每月因通讯故障造成装置波动2-3次；使用后，专属通讯链路实现零断连，装置全年稳定运行，彻底消除通讯类故障停工。

· **组网与布线：**使用前，单网口组网IP冲突频发，防爆区布线杂乱，单次故障排查需1.5-2小时；使用后，双网独立隔离，无IP冲突，布线整洁符合防爆规范，故障排查缩短至15分钟内。

· **改造与适配：**使用前，装置升级需修改设备IP，单次停工改造6小时以上；使用后，NAT映射免改IP，即插即用，改造无需停工，耗时不足30分钟。

· **多屏承载与运维：**使用前，仅能搭载2台触摸屏，监控覆盖不足，配置调试需专业人员2.5小时；使用后，满载6台触摸屏，数据同步流畅，普通人员15分钟即可完成配置。

· 成本与耐用性：使用前，普通模块抗干扰能力弱，年故障率较高，后期升级需换机；使用后，工业级设计实现零故障运行，终身免费升级，年均运维成本降低60%以上。

五、 项目总结

远创智控S7 1200-HMI-YC01以太网通讯处理器，聚焦西门子设备在石油化工等流程工业中的通讯组网核心痛点，依托专属适配、双网隔离、NAT映射、高并发等核心优势，兼顾稳定性、便捷性与性价比，广泛适用于各类工业自动化装置的新建与改造场景，既有效解决现场运维难题，又降低长期使用成本，是西门子PLC 与触摸屏组网的理想配套设备。
