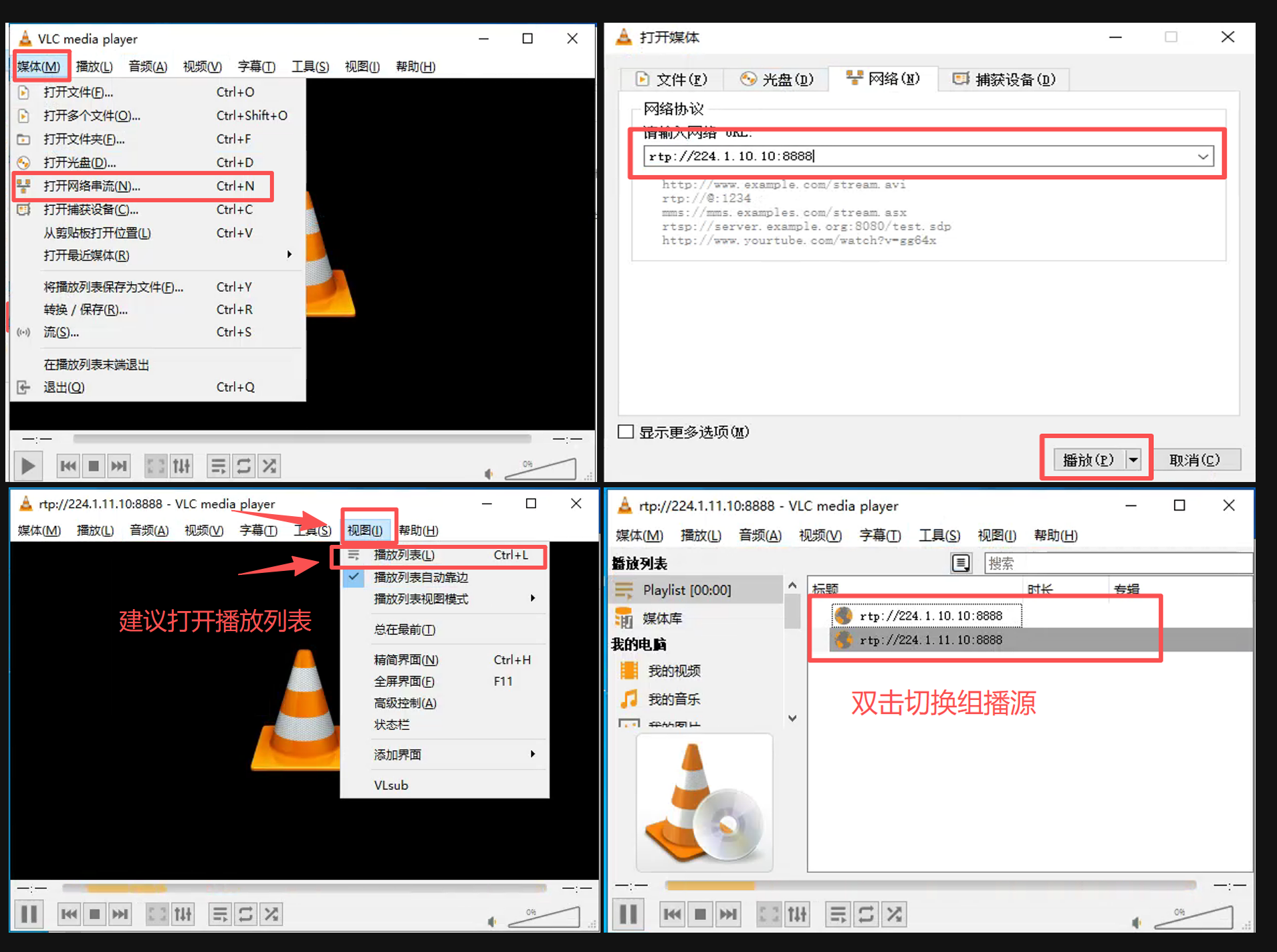

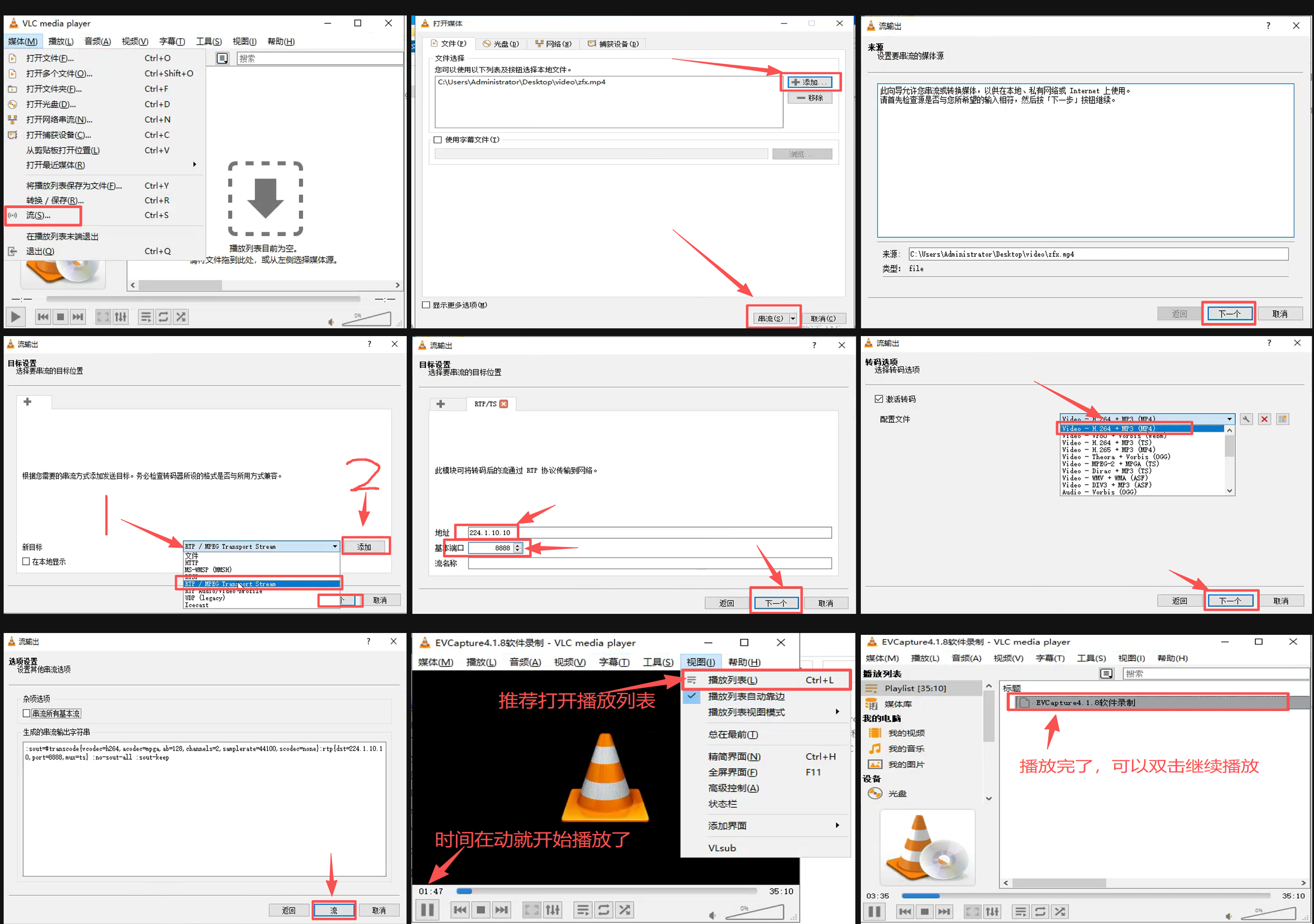

浪潮元脉网络交换机配置UDP组播路由,三层组播通信配置。使用VLC播放器搭建组播视频源，SocketTool测试工具收发测试不通后排错过程

背景

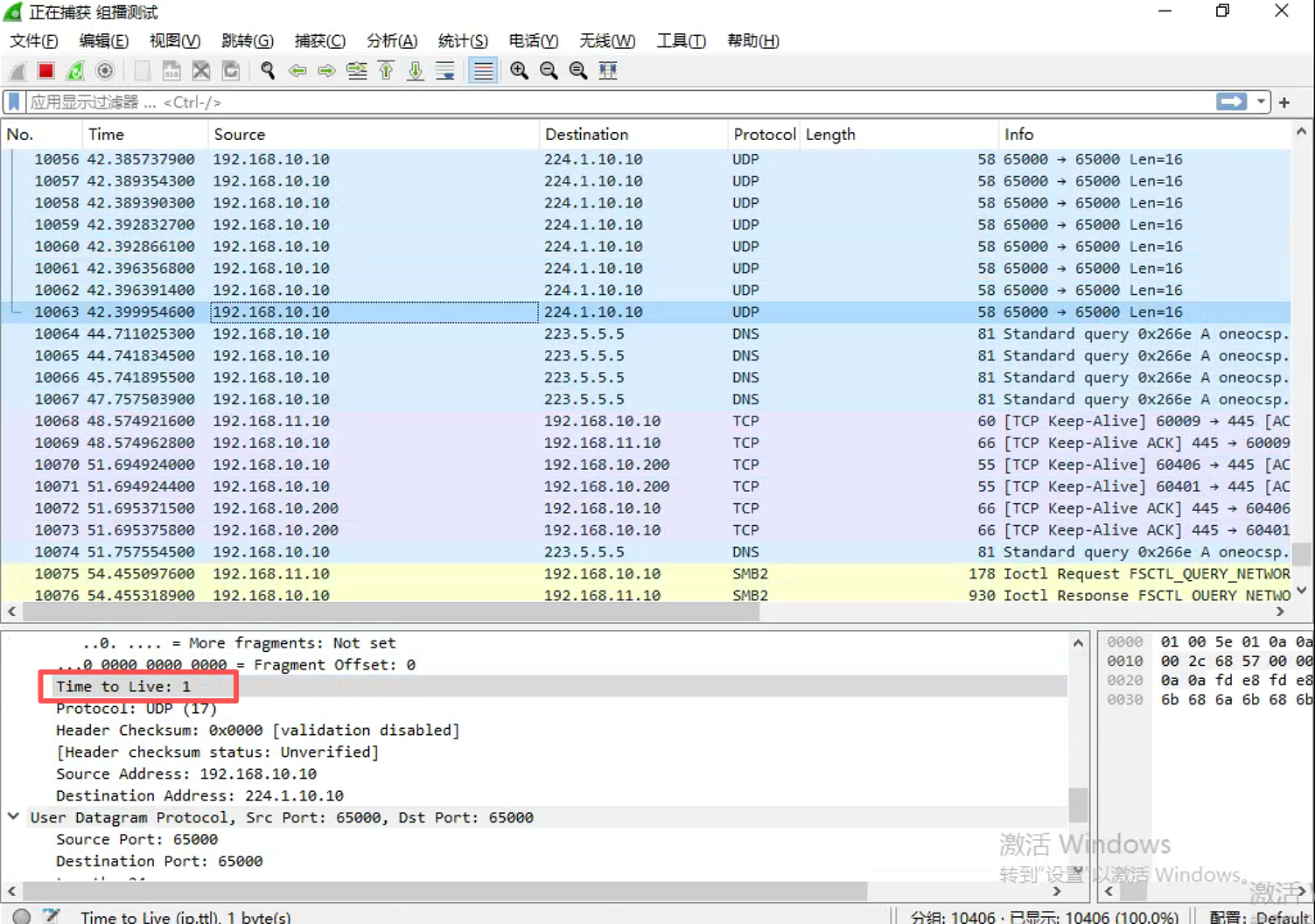

客户有组播需求，经过测试发现组播源和接受端在同一个vlan可以通，组播源和接收端不在同一个vlan则不能通信，测试单播地址互相能ping通。

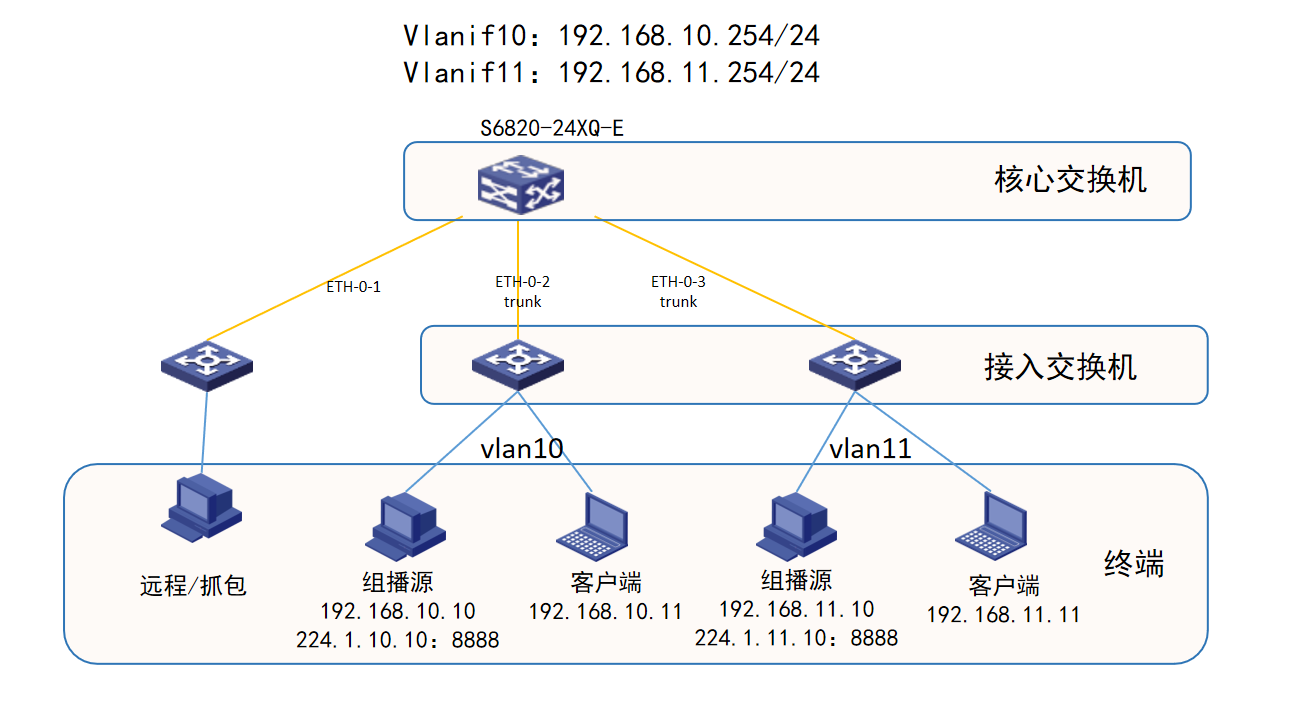

拓扑如下：

vlan10和vlan11各有1各组播源和客户端，只有同一各vlan下组播能通，vlan10和vlan11则不能通。

交换机配置

核心交换机配置

cpp 复制代码

----------创建vlanif-----------------
Switch# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)# vlan database
Switch(config-vlan)# vlan 10,11
Switch(config-vlan)# exi
Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.254/24
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface vlan 11
Switch(config-if)# ip address 192.168.11.254/24
Switch(config-if)# no shutdown
Switch(config-if)# exit

----------------组播相关配置-----------
Switch(config)#
Switch(config)# ip igmp snooping
Switch(config)# ip igmp snooping vlan 10
Switch(config)# ip igmp snooping vlan 11
Switch(config)# ip multicast-routing
Switch(config)# ip igmp snooping
Switch(config)# ip igmp snooping vlan 10
Switch(config)# ip igmp snooping vlan 11
Switch(config)# ip multicast-routing
Switch(config)# interface vlan 10
Switch(config-if)# ip pim sparse-mode
Switch(config-if)# exit
Switch(config)# interface vlan 11
Switch(config-if)# ip pim sparse-mode
Switch(config-if)# exit
Switch(config)# ip igmp snooping vlan 10 querier address 192.168.10.254
Switch(config)# ip igmp snooping vlan 11 querier address 192.168.11.254
Switch(config)# ip pim rp-address 192.168.10.254
Switch(config)#

命令解释

命令	解释
ip igmp snooping [ vlan vlan-id ]	局模式或单 VLAN模式下开启 IGMP Snooping 功能
ip multicast-routing	启用交换机的组播路由功能
ip pim sparse-mode	使能 PIM-SM协议
ip pim rp-address	配置静态 RP 地址
ip igmp snooping vlanx querier address x.x.x.x	配置 VLAN 上组播查询器的源地址

1、配置 PIM-SM

PIM-SM（协议无关组播稀疏模式）是一个组播路由协议，用来将稀疏分散的组播设备联系起来协同工作。这样有助于分散的网络节点节约带宽，通过发送单一流量到多个接收者，达到降低网络流量的目的。

PIM-SM 使用接收者发起成员的 IP 组播模型，支持共享和最短路径树，并使用软状态机制，以适应不断变化的网络条件。它依赖于单播路由协议来建立和维护路由器间的组播路由。

2、 IGMP Snooping

IGMP Snooping（Internet Group Management Protocol Snooping，互联网组管理协议窥探）是运行在二层以太网交换机上的组播约束机制，帮助设备建立和维护二层组播转发表，使组播报文按需在数据链路层转发。由于二层交换机无法学到组播 MAC 地址，组播报文在二层网络中被广播时，同一广播域的组播成员与非组播成员都能收到组播组报文。二层交换机通过 IGMP Snooping 可以有效地控制组播流量的泛洪，节省网络带宽的同时也提高了网络信息的安全性。当二层以太网交换收到主机和路由器之间传递的 IGMP 报文时，IGMP Snooping 将对 IGMP 报文所带的信息进行分析，将

端口和 MAC 组播地址建立起映射关系，并根据这样的映射关系转发组播数据。组播路由器定期发送通用组查询来维护组播组成员关系。所有接收者将发送 IGMP 报告报文来响应这个查询，交换机通过这个监听 IGMP 报告报文来建立转发表项。

3、配置 IGMP 查询器

三层交换机在所连接的网段上周期性地发送 IGMP 通用查询报文，通过解析返回的 IGMP 主机报告报文，获知该网段内的组播组成员信息。组播路由器周期性地发送查询报文，当得到某一组成员的IGMP 主机报告报文的时候，刷新该网段相应的组成员关系信息。

查看和维护

命令	解释
show ip igmp snooping groups	显示 IGMP snooping 组播组信息
show ip igmp snooping global	查看 IGMP Snooping 的全局配置
show ip pim sparse-mode interface	查看稀疏模式下的端口信息
show ip pim sparse-mode mroute	查看 SM模式下的组播路由

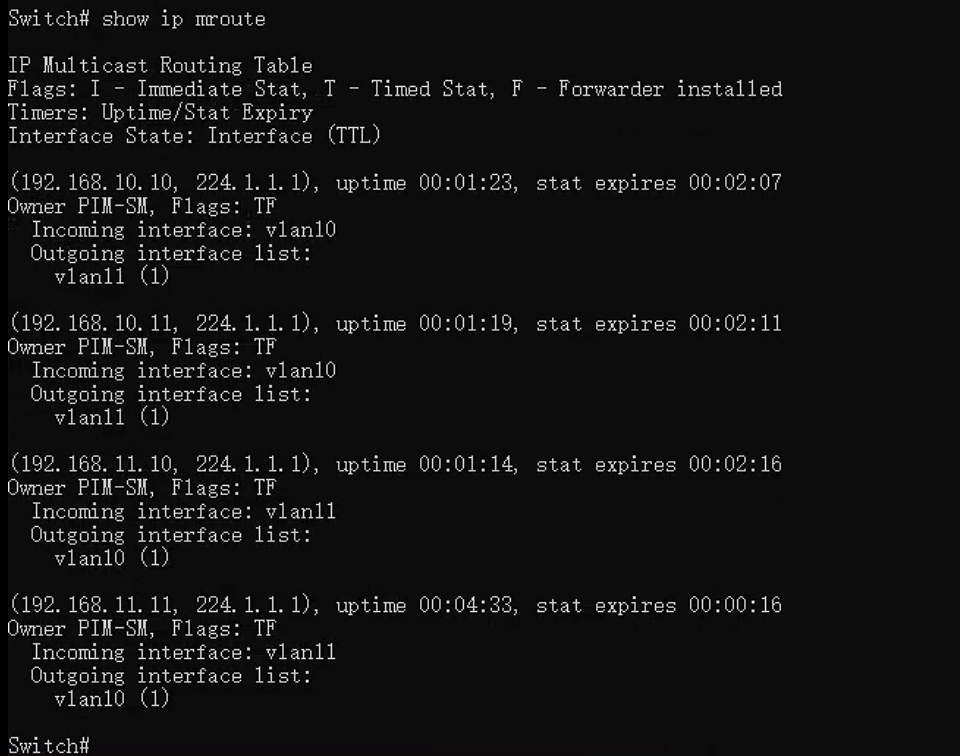

show ip mroute [ sparse ] [ count summary ]	显示组播路由表信息 sparse: 查看稀疏模式的组播路由,count: 查看路由和数据包的统计情况,summary: 查看组播路由的总体情况
