上一篇文章我们详细讲解了以太网，包括局域网和 MAC 地址的相关内容，本片文章将讲解 ARP 协议，完成网络通信的最后一个闭环。
一、ARP协议
所有跨网段的网络通信，拆成每一段/每一跳，到最后都是同一个局域网内的通信。
在网络通信中，数据需要从上到下逐层封装传输，最终在数据链路层必须依靠 MAC 地址完成局域网内的交付，而我们只能在网络层拿到 IP 地址，这里就出现了一个关键缺口。
第一种场景：当通信目标主机 IP 和本机不在同一网段时，我们没法直接发给目标主机，只能先查路由表，找到下一跳路由器的 IP 。但即便知道了下一跳 IP，要在局域网里把数据发过去，还是必须拿到这台路由器的MAC 地址，否则无法封装 MAC 帧、无法交付。
第二种场景：报文经过多跳路由，终于到达目标主机所在的局域网，此时路由器只知道目标主机的 IP，却不知道它的 MAC 地址，同样没法在局域网里精准找到这台主机、完成最后一跳交付。
整条传输链路都是如此：每经过一台路由器，都要先查路由表得到下一跳 IP，再确认双方是否在同一网段，接着必须把 IP 转成 MAC，才能封装数据继续转发。如果没有 IP 到 MAC 的转换，数据链路层就无法识别接收方，整个传输链条就会断掉。
所以，局域网内必须有一种协议，专门负责把已知的 IP 地址解析成对应的 MAC 地址 ，用来完成逐跳转发和最后交付，这个协议就是ARP 地址解析协议。
我们已经通过路由表查到了下一个路由器的 IP 地址，为什么不能把报文直接发给路由器，而是先要知道它的 MAC 地址呢？
原因很简单，路由表管的是网络 IP 层，真正在局域网里传送数据的是数据链路层 (以太网/MAC)，两层分工不一样。路由表查到下一跳 IP，只是告诉我们 "逻辑上要发给这个 IP"；但报文最终要在局域网里传输，必须封装成以太网帧，而以太网帧只认 MAC 地址，不认 IP 地址。
同样数据链路层也看不懂 IP 地址，它只能识别源 MAC、目的 MAC，只能靠 MAC 地址判断这个帧该发给谁。所以就算我们知道了下一跳路由器的 IP 地址，也没法直接发，必须先通过 ARP 地址解析查到这个路由器 IP 地址对应的 MAC 地址，把 MAC 填进帧头，链路层才能把数据真正送到下一跳路由器的网卡上。
我们再重新梳理一下 : 也就是最开始在网络 IP 层 ，我们已经拿到数据报文了，也通过当前主机的路由表查到了下一跳路由器的 IP 地址 ，知道逻辑上要发给谁。但网络层往下交付，必须交给数据链路层并封装成MAC 帧 ，而以太网 MAC 帧只认 MAC 地址、不认 IP 地址，因为它需要物理上的目标地址才能在局域网里传输。
所以我们必须把我们已经知道的下一跳路由器的 IP 地址转化成对应 MAC 地址 ，这个转换就是 ARP 协议做的事。拿到 MAC 地址后，数据链路层把源 MAC、目的 MAC封装进帧头，再把 IP 报文包在里面。这时我们就同时拥有：
网络层：下一跳 IP（用来路由选路）
数据链路层：下一跳 MAC（用来局域网实际投递）
之后就能把封装好的 MAC 帧，在局域网里精准转发给下一跳路由器了。
这里再补充一下路由表的相关知识:
我们日常使用的电脑、手机等主机，和路由器一样，内部同样拥有路由表 ，并不是只有路由器才具备路由功能。主机的路由表全程只记录网络层 IP 地址相关的路由信息，不会存储 MAC 地址，它的核心任务就是判断：收到的报文该从本机哪个网卡发出、下一跳该转发给哪个 IP 地址。
主机判断目标主机是否与自己同网段、确定下一跳 IP 的逻辑是依靠本机 IP 地址 + 子网掩码 进行计算比对：当主机要发送报文时，会先用子网掩码，分别对自身 IP 和目标 IP 做运算，判断二者是否处于同一局域网网段。如果目标主机和本机处于同一个网段 ，路由表会匹配到直连路由，报文直接在当前局域网内交付，主机通过 ARP 查询目标 IP 对应的 MAC 地址，封装成 MAC 帧后，直接发给局域网内的目标主机。如果目标 IP不在同一网段 ，主机路由表会匹配默认路由，也就是当前发送主机所在局域网的出入口路由器（网关）。当本机路由表里所有网段规则都匹配不到目标 IP 时，就会把报文统一发给这个默认网关(出入口路由器)，由出入口路由器继续向外转发，去外网寻找目标主机。因此这个默认路由里记录的 IP，就是局域网网关、也就是出入口路由器的内网 IP。
路由表只完成网络层的 IP 选路，确定报文该交给哪一个 IP，而不会处理数据链路层的地址。至于这个下一跳 IP 对应的物理 MAC 地址，路由表并不负责记录，会交给 ARP 协议完成 IP 到 MAC 的地址解析，拿到 MAC 地址后，主机再封装成完整以太网帧，通过网卡真正把数据发送出去。
电脑路由表里记录的是目标网段、下一跳 IP、本机出口网卡，只处理网络层 IP 信息，不存 MAC 地址。路由表来源分为三类：第一，直连路由：电脑配置本机 IP + 子网掩码后，系统自动算出本机所在局域网网段，生成直连路由，表示该网段内所有 IP 都在本地局域网，可直接发送。第二，默认路由：目标网段记为0.0.0.0/0，代表所有路由表中匹配不到的目标 IP，统一交给网关 (出入口路由器内网 IP) 转发，由路由器去往其他网段寻找目标主机。第三，手动静态路由或动态路由协议学习，家用电脑很少用到。整个发包流程是：主机先发数据包查询路由表，确定下一跳 IP；再通过ARP 协议把下一跳 IP 解析成 MAC 地址；最后封装成 MAC 帧交给数据链路层发送。
首先我们来明确一下路由表中 目标网段、下一跳 IP、本机出口网卡 这三个部分的作用:
目标网段的作用
目标网段用来匹配你要发的目标 IP，判断这条路由规则管不管它。比如你的直连路由目标网段是 192.168.2.0/24，意思就是：凡是目标 IP 属于这个网段，都走这条规则，直接在局域网发；默认路由目标网段是 0.0.0.0/0，意思是：前面所有网段都匹配不上时，所有剩下的 IP 都走这条规则，发给网关。它就是路由表的「筛选条件」，用来决定用哪一条路由。
下一跳 IP 怎么来的
下一跳 IP不是拆报文现找，是路由表规则里预先写死的：
直连路由：没有下一跳 IP，直接局域网投递；
默认路由：下一跳 IP 固定写出入口路由器内网 IP（如 192.168.2.1）；
静态路由：你手动填、或 DHCP / 动态协议下发好的。
你发包时，先拿目标 IP去匹配目标网段，匹配成功后，路由表直接告诉你：下一跳发往这个 IP、从本机这个网卡出去。下一跳 IP 是规则自带的，不是拆包现算。
本机出口网卡
就是你电脑往外发数据走哪个硬件接口：比如你电脑有有线网卡、无线网卡，路由表会写明：这条路由，从有线网卡发或从无线网卡发。数据最终从这个网卡出去，再封装 MAC 帧、发给下一跳 IP 对应的 MAC 地址。

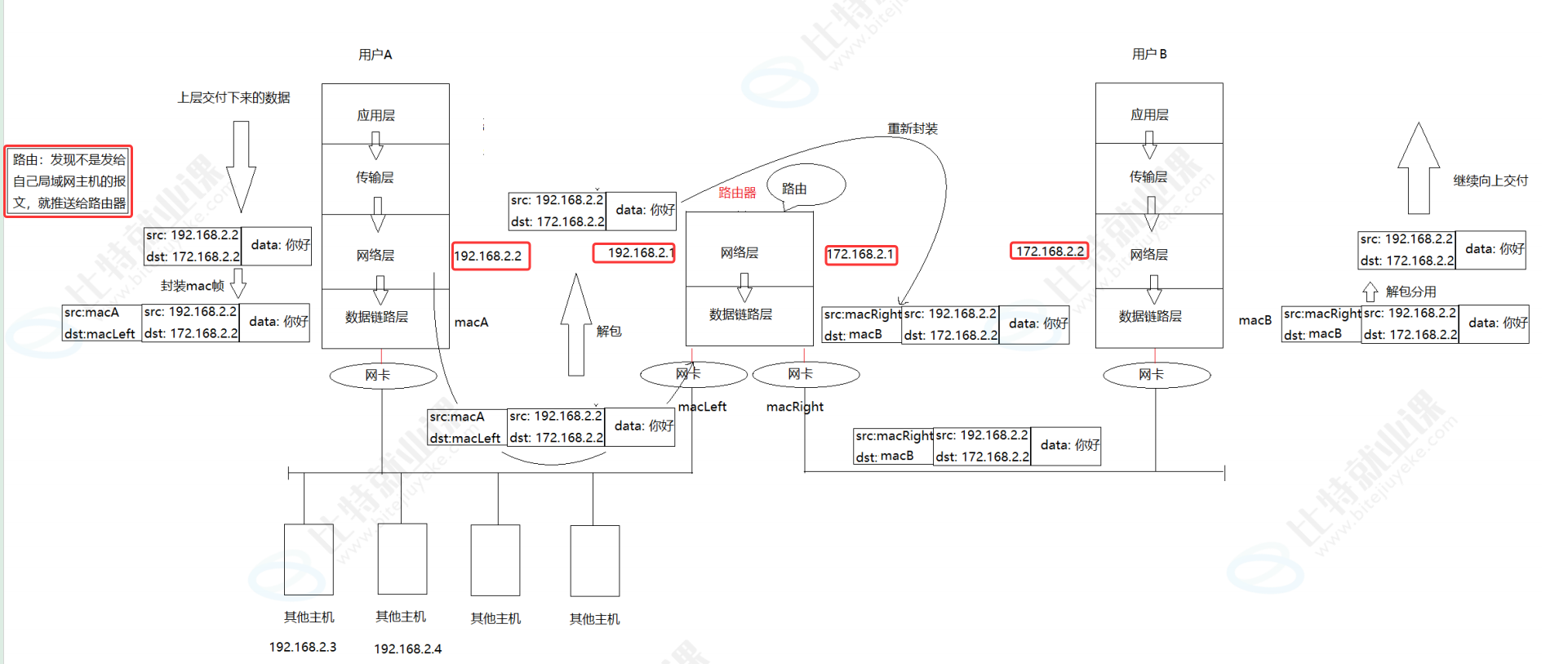

我们在来看这幅图，用户 A（192.168.2.2）要给用户 B（172.168.2.2）发数据时，会先查自己的路由表。它发现目标 IP 和自己不在同一网段，于是匹配到默认路由，下一跳就是局域网的出入口路由器（192.168.2.1）。接下来，用户 A 通过 ARP 协议，拿到出入口路由器左侧网口的 MAC 地址（macLeft），把数据封装成 MAC 帧，源 MAC 是自己的 macA，目的 MAC 是 macLeft，再把这个帧发送给出入口路由器。
出入口路由器收到数据帧后，会先解封装，拆掉 MAC 帧头，拿到里面的 IP 数据包，再读取其中的目标 IP（172.168.2.2）。出入口路由器再查自己的路由表，判断目标 IP 不在左侧局域网，需要转发到右侧网段。于是，路由器通过 ARP 协议，拿到下一跳设备（或目标主机所在局域网的路由器）的 MAC 地址（这里就是右侧网口 macRight 对应的目标 MAC），把 IP 数据包重新封装成新的 MAC 帧：源 MAC 变成路由器右侧网口的 macRight，目的 MAC 变成目标设备的 MAC，再把这个新帧发往下一跳。
这个过程会在每一台路由器上重复：每到一台设备，都先解封装 MAC 帧，拿到 IP 报文中的目的 IP 地址，再查路由表找到下一跳 IP，然后通过 ARP 拿到对应的 MAC 地址，重新封装 MAC 帧再发送，一站一站接力传递。
直到数据到达用户 B 所在局域网的最后一台出入口路由器。这台路由器查路由表，发现目标 IP (172.168.2.2）和自己的右侧网口（172.168.2.1）在同一网段，于是它直接通过 ARP 协议，查到用户 B 的 MAC 地址（macB），把 IP 数据包封装成源 MAC 为 macRight、目的 MAC 为 macB 的 MAC 帧，直接发送给用户 B。用户 B 收到后，逐层解封装，最终把数据交付给应用层，完成通信。
真正的路由器拥有多个独立网口 ，每个网口可以单独配置不同网段的 IP 地址，分别对接不同的局域网，这也是路由器能够实现跨网段转发的核心前提。路由器不会像交换机一样，对未知数据向所有端口泛洪发送，它的转发逻辑极其精准：当数据包从某一个网口进入路由器后，路由器会解封装数据帧，读取报文的目标 IP 地址，再查询自身路由表。路由表会明确匹配出该目标 IP 对应的唯一出口网口，路由器只会在这个指定网口，通过 ARP 解析对应设备的 MAC 地址、重新封装数据帧并转发数据，绝对不会向自身其他闲置网口发送数据。简单来说，路由器多个网口各司其职，每个网口对应一个独立网段，依靠路由表精准选路，实现不同局域网之间的数据隔离与定向转发。

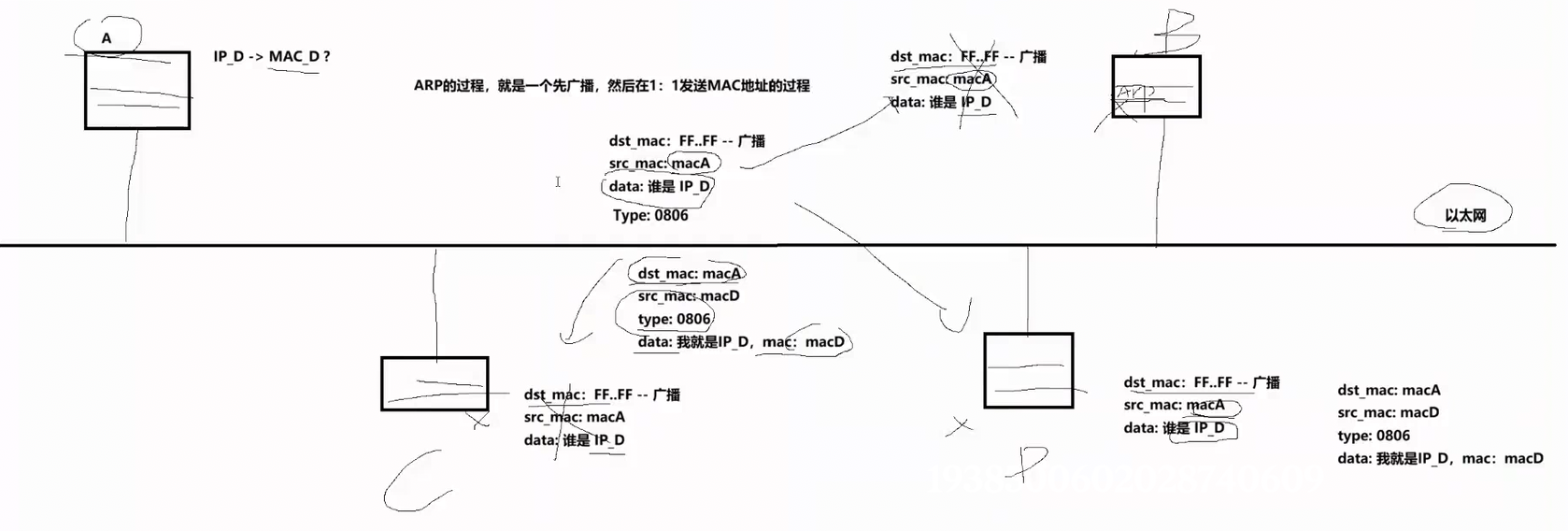

此时主机 A 只知道主机 D 的 IP 地址，想要获取主机 D 的 MAC 地址，会先在整个以太网中进行广播，全 F（FF:FF:FF:FF:FF:FF）代表广播地址。广播报文里，源 MAC 地址是 macA，目的 MAC 地址为全 F，数据内容询问 "谁是 IP_D"，类型字段为 0806（代表 ARP 协议）。这份报文从 macA 发出后，主机 B、C、D 都能收到；所有主机看到目的 MAC 是全 F，识别为广播报文，都会解包并向上交付到上层 ARP 协议处理。
ARP 协议会比对报文中要查询的 IP_D 和本机 IP，若不一致则直接丢弃报文；只有主机 D 识别到查询的 IP_D 正是自己的 IP，知道主机 A 在请求自己的 MAC 地址，于是构建应答报文：目的 MAC 设为 macA，源 MAC 为 macD，类型同样是 0806，数据内容为 "我就是 IP_D，我的 MAC 地址是 macD"。
该应答报文在以太网中发送后，其他主机发现目的 MAC 不是自身地址便直接丢弃，只有主机 A 接收报文；主机 A 解包后，根据类型 0806 向上交付给 ARP 层，提取数据里的 macD 地址，至此主机 A 就获取到了主机 D 的 MAC 地址。
因此 ARP 的基本过程，就是在局域网中先广播查询、后单播应答的过程。
ARP数据报格式

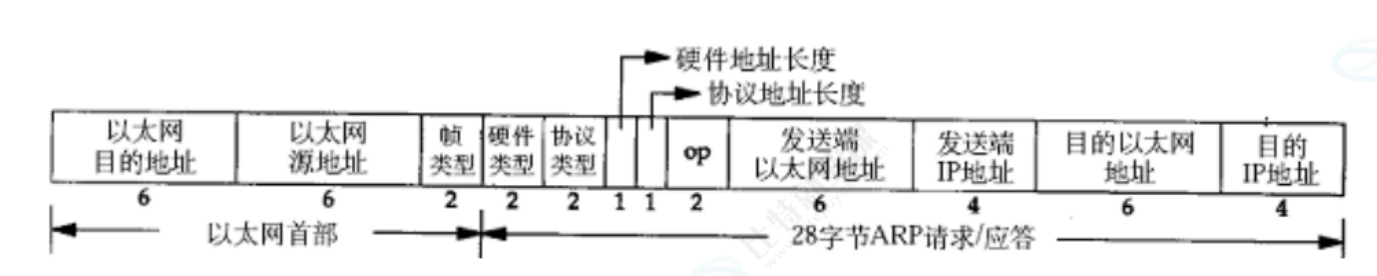

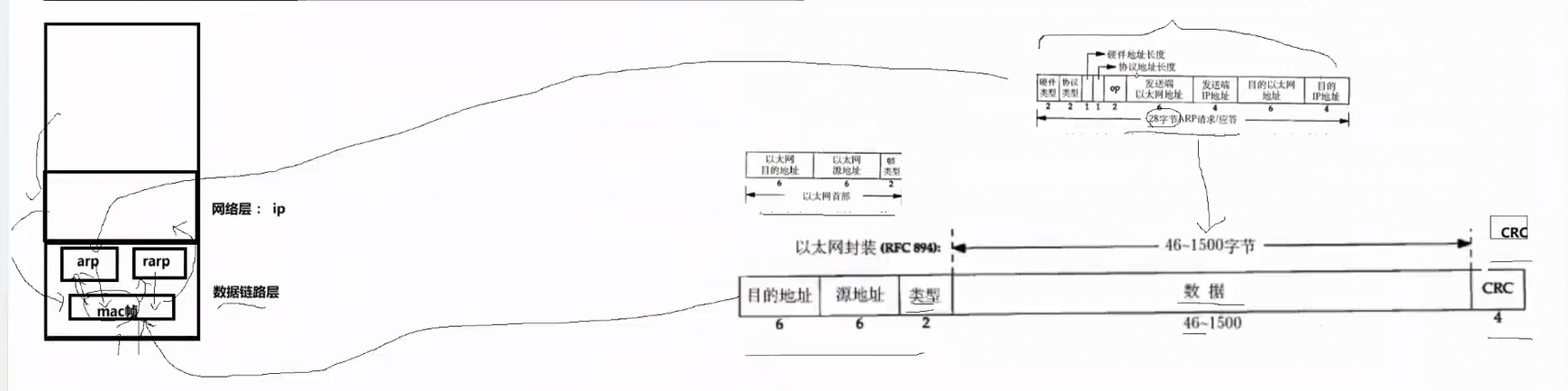

ARP 数据包整体封装在以太网帧中，最前面三个字段属于以太网帧头部，分别是 6 字节以太网目的地址、6 字节以太网源地址、2 字节帧类型；中间承载的是28 字节固定长度的 ARP 请求 / 应答报文，ARP 报文整体作为 MAC 帧的数据有效载荷，向下封装时需要完整加上 MAC 帧的头部与尾部。
ARP 报文固定为 28 字节，而以太网 MAC 帧对有效载荷的最小长度要求是 46 字节，长度不足的部分会通过 PAD 填充补齐。设备识别报文是否为 ARP，依靠以太网帧头部里2 字节的类型字段；接收端分离有效载荷时，依靠 MAC 帧固定的头部（6+6+2 字节）和尾部 4 字节 CRC 校验位完成拆分，再根据帧类型判断协议类型，如果识别为 ARP 协议，就将报文交付给上层 ARP 协议处理。

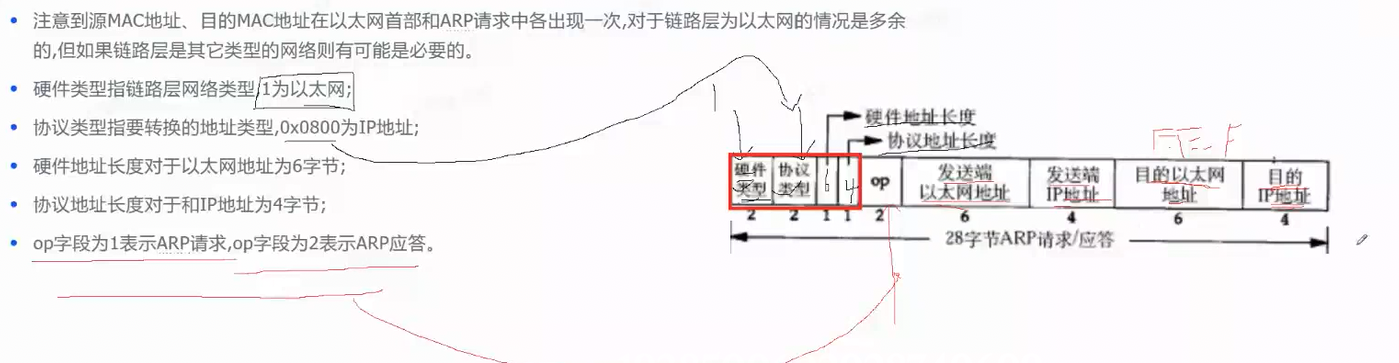

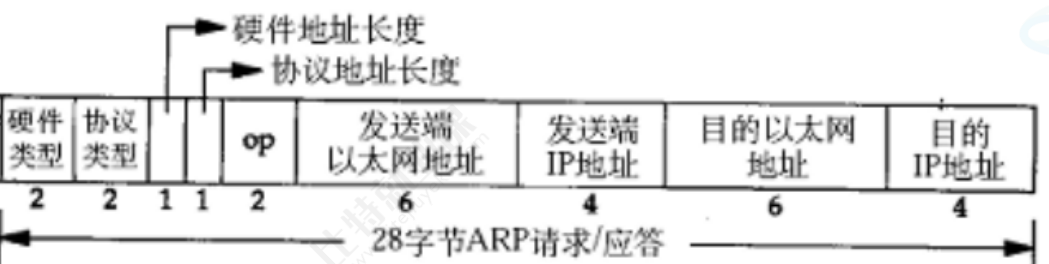

下面我们来看 28 字节 ARP 请求/应答报文的各个具体字段：
第一个字段是 2 字节的硬件类型，默认值为 1，代表以太网；
第二个字段是 2 字节的协议类型，代表要转换的网络地址类型，以太网中一般填 0x0800，表示 IP 地址；
第三个字段是 1 字节的硬件地址长度，默认值为 6，代表 MAC 地址的长度；
第四个字段是 1 字节的协议地址长度，默认值为 4，代表 IP 地址的长度，我们可以认为前四个字段是固定不变的。
最后四个字段依次是：发送端以太网地址（6 字节）、发送端 IP 地址（4 字节）、目的以太网地址（6 字节）、目的 IP 地址（4 字节）。其中前两个字段是发送方的 MAC 地址与 IP 地址，在发送时就已经提前填写完成，方便接收方应答时识别；后两个是目标主机的 MAC 地址与 IP 地址，发送方在发送 ARP 请求时只知道目标主机的 IP 地址，还不知道它的 MAC 地址，因此目的以太网地址默认填充为全 F。另外需要注意，目的 MAC 地址在以太网首部和 ARP 报文中会各出现一次，在以太网链路中存在冗余，但适配其他类型网络时是必要的。

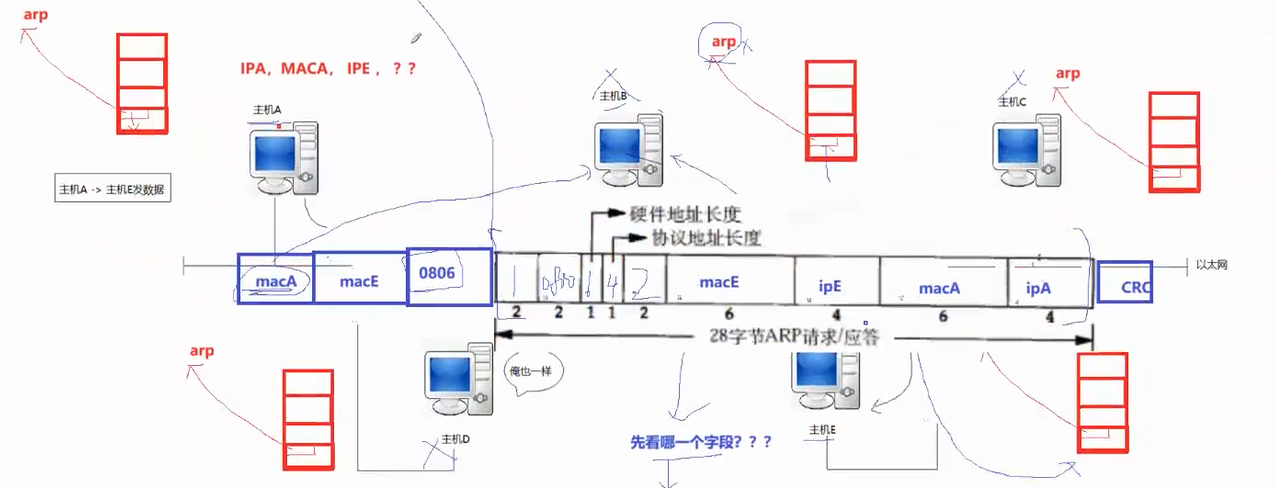

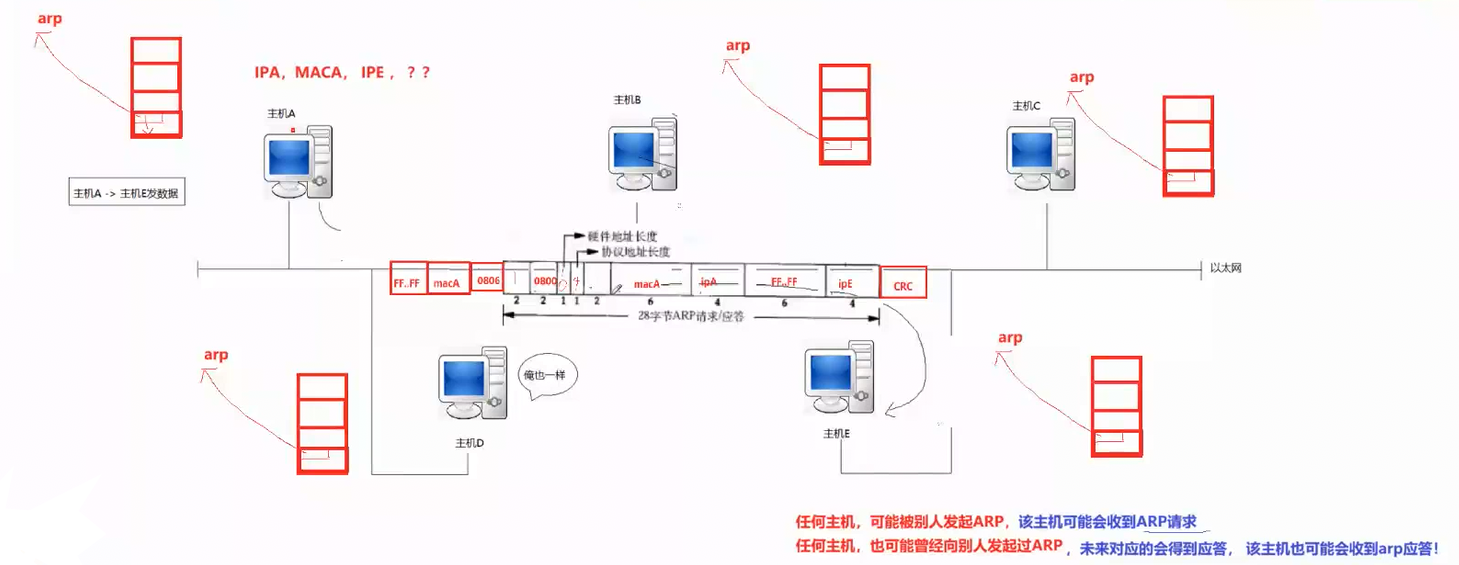

现在我们把整个通信过程完整梳理：主机 A 要和主机 E 进行通信，但主机 A 只知道主机 E 的 IP 地址 IPE，同时仅清楚自身的 IPA、macA，局域网中每一台主机都具备完整协议栈，并且都拥有独立的 ARP 层。

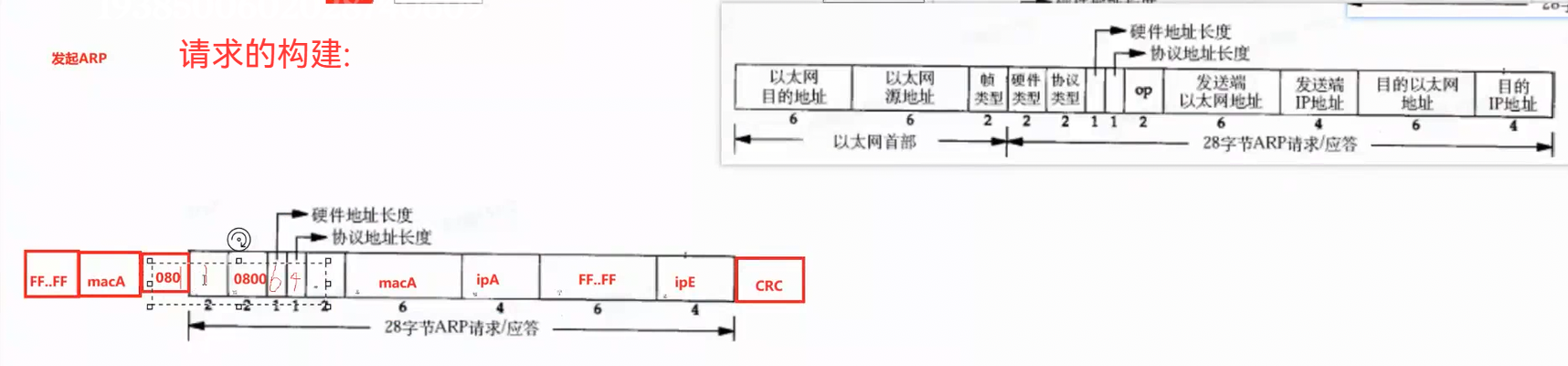

构建ARP请求:
通信的第一步，是由主机 A 的 ARP 层发起 ARP 请求并构建对应的请求报文。首先按照规范固定填写 ARP 报文的前四个基础字段，然后将 op 操作字段设置为 1，用来标识这是一条 ARP 请求报文；随后填写发送端以太网地址为 macA、发送端 IP 地址为 IPA；由于主机 A 此时还不知道主机 E 的 MAC 地址，因此目的以太网地址填充为全 F，代表待查询，最后将目的 IP 地址填写为主机 E 的 IPE，至此 ARP 请求报文正式构建完成。

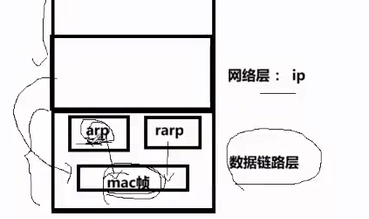

虽然 ARP 协议和 MAC 帧同属于数据链路层，但二者存在上下层级关系，接下来需要将 ARP 请求向下交付，进行 MAC 帧的封装。封装时，要在 ARP 请求报文的前方依次添加以太网目的地址、以太网源地址、帧类型这三个字段，在报文末尾添加 CRC 校验字段。其中以太网目的地址依旧填写全 F，代表广播发送；以太网源地址填写为主机 A 的 macA；帧类型设置为 0806，用来标识该帧的数据部分来自上层 ARP 协议。完成以上步骤后，完整的 MAC 帧封装完毕，主机 A 就会将这个 MAC 帧正式在整个局域网中广播发送，以此查询主机 E 对应的 MAC 地址。
进行广播:
主机 A 广播发送的 MAC 帧在局域网中传输后，会被包括主机 B、C、D、E 在内的所有主机接收。以主机 B 为例，它收到 MAC 帧后，会先分离帧的头尾，提取出其中的 ARP 请求报文，再根据帧类型字段 0806，将报文交付给上层的 ARP 层处理。此时主机 B 的 ARP 层会检查 ARP 请求中的目的 IP 地址，发现请求的是 IPE，而非自身的 IPB，便会直接丢弃该请求报文。同理，主机 C、D 等所有非目标主机，都会在自己的 ARP 层丢弃这条 ARP 请求。
当主机 E 收到 MAC 帧时，同样会先解析报头、提取出 ARP 请求并交付给自己的 ARP 层处理。主机 E 的 ARP 层拿到报文后，首先会检查 op 字段，确认这是一个 ARP 请求报文
构建应答:

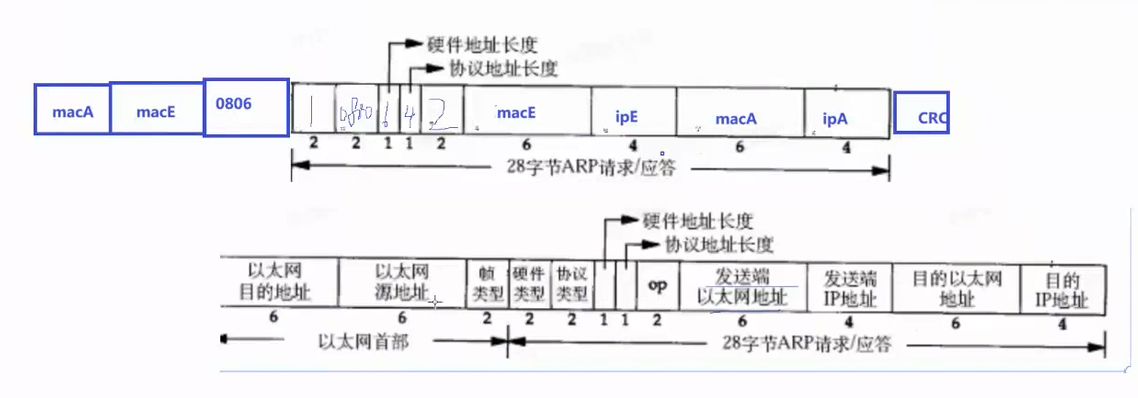

主机 E 确认请求的 IP 与自身匹配后，就会在自己的 ARP 层构建 ARP 应答报文。首先，ARP 应答报文的前四个字段按规范固定填写，op 字段设置为 2，代表这是 ARP 应答报文；接下来，发送端以太网地址填写主机 E 自身的 macE，发送端 IP 地址填写主机 E 自身的 IPE，因为此时主机 E 是应答的发送方；目的以太网地址填写主机 A 的 macA，目的 IP 地址填写主机 A 的 IPA，这两个信息主机 E 在收到 ARP 请求时，已经从请求报文中获取到了。
构建好 ARP 应答报文后，主机 E 需要将其向下交付给数据链路层，封装成完整的 MAC 帧。封装时，在 ARP 应答报文的前方添加以太网目的地址、以太网源地址、帧类型字段，在报文末尾添加 CRC 校验字段。其中，以太网目的地址为主机 A 的 macA，以太网源地址为主机 E 自身的 macE，帧类型设置为 0806，标识上层数据为 ARP 协议。完成封装后，主机 E 将这个单播 MAC 帧发送到局域网中，直接回复给主机 A。
进行广播:
主机 E 发送的 ARP 应答 MAC 帧在局域网中传输时，局域网内的其他主机也会收到这个帧。当主机 B 收到该 MAC 帧时，会解析帧头和有效载荷，发现帧头中的以太网目的地址是 macA，而不是自己的 macB，便会判断出这不是发给自己的帧，于是直接在 MAC 帧层丢弃这个数据帧，不会再向上交付到 ARP 层。以此类推，除主机 A 外的其他主机，都会在 MAC 帧层直接丢弃该应答帧，和之前 ARP 请求在 ARP 层丢弃的层级不同。
当主机 A 收到这个 MAC 帧后，会先分离报头和有效载荷，发现以太网目的地址正是自己的 macA，确认这是发给自己的帧；接着通过帧类型字段 0806，将数据交付给上层的 ARP 层处理。此时主机 A 的 ARP 层拿到报文后，依旧会先查看 op 字段，发现 op 值为 2，便知道这是一个 ARP 应答报文，对应自己之前发出的 ARP 请求；随后读取 ARP 应答里的发送端以太网地址和发送端 IP 地址，就成功获取到了主机 E 的 macE 和 IPE。至此，主机 A 就完整拿到了主机 E 的 MAC 地址，后续就可以封装普通数据的 MAC 帧，正式向主机 E 发送数据了。
是的，ARP 协议会在通信路径上的每一段局域网链路中反复执行，每一次跨网段转发都需要重新解析下一跳设备的 MAC 地址，如果每次通信都要完整走一遍 "广播请求 - 单播应答" 的流程，会给整个网络带来不必要的开销，降低传输效率。
为了解决这个问题，**ARP 协议会将解析得到的 IP 与 MAC 地址映射关系，缓存到主机本地的 ARP 缓存表中。**这样，后续需要通信时，主机可以直接从缓存中读取对应的 MAC 地址，无需再发起 ARP 请求，大幅提升了通信效率。不过，ARP 缓存条目并非永久有效，它有固定的超时时间，会定期更新，这是因为 IP 地址和 MAC 地址的映射关系并非一成不变：主机在不同时间、不同顺序接入网络时，路由器分配的 IP 地址可能发生变化，设备的网卡也可能更换，因此需要定时刷新缓存，避免使用过期的映射关系导致通信失败。
不同操作系统的 ARP 缓存超时时间也存在差异，且都不是固定值，会采用动态调整或随机取值的机制：
Windows 系统：默认超时时间在 15-45 秒之间，且会根据使用频率动态调整，频繁使用的条目可保留约 10 分钟，不常用的条目约 2 分钟。
Linux 系统：默认基准超时时间为 30 秒，实际超时时间会在 15-45 秒的范围内随机取值，同时该超时时间支持手动配置修改。

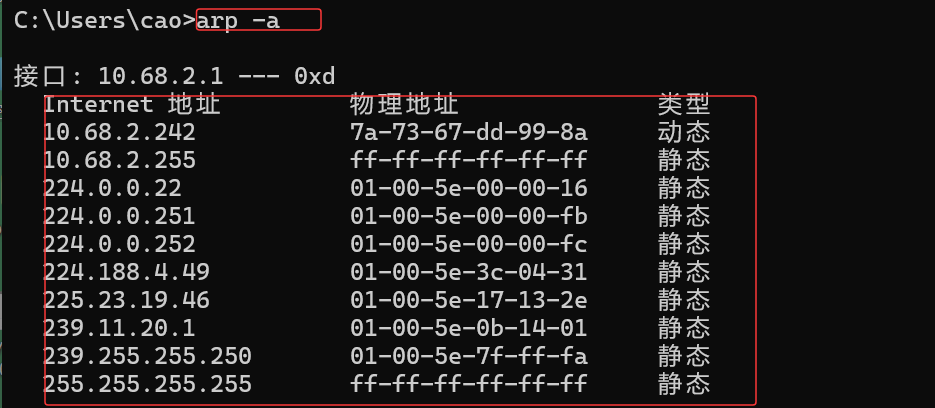

上图展示了 ARP 缓存表的实际查看方式，同时引出了 RARP 协议的概念。在 Linux 和 Windows 系统中，都可以通过 arp -a命令查看本机的 ARP 缓存表，表中记录了 IP 地址与对应 MAC 地址的映射关系，还会标注该条目的类型是动态还是静态。其中，动态条目是 ARP 协议自动学习并更新的，会随着超时时间被刷新；静态条目则是手动配置或系统预留的固定映射，不会自动过期。
而 ARP 协议的本质是通过 IP 地址查询对应的 MAC 地址 ，如果反过来，需要通过 MAC 地址查询对应的 IP 地址，对应的就是逆地址解析协议 RARP。不过 RARP 协议现在已经几乎被淘汰，很少在现代网络中使用，只需要简单了解它的存在和作用即可。

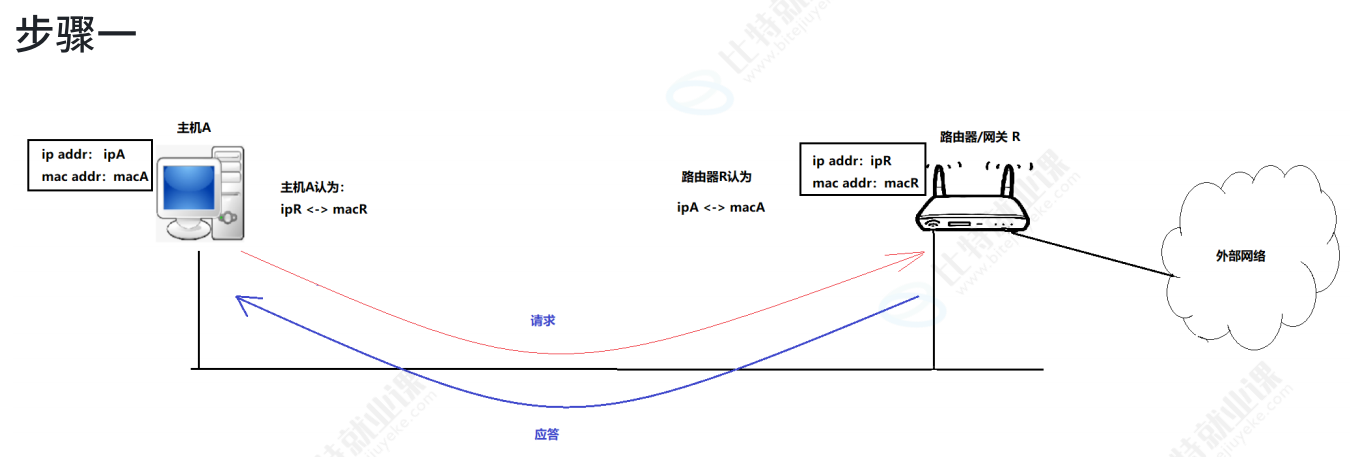

正常通信状态在攻击发起前，整个网络处于正常通信状态。主机 A 的 ARP 缓存中，记录着网关路由器 R 的 IP 地址ipR与真实 MAC 地址macR的映射关系；同时路由器 R 的 ARP 缓存中，也正确记录着主机 A 的 IP 地址ipA与真实 MAC 地址macA的对应关系。此时主机 A 访问外部网络的所有流量，都会正常发送给路由器 R，路由器也会将回包正常转发给主机 A，二者通信完全不受干扰。

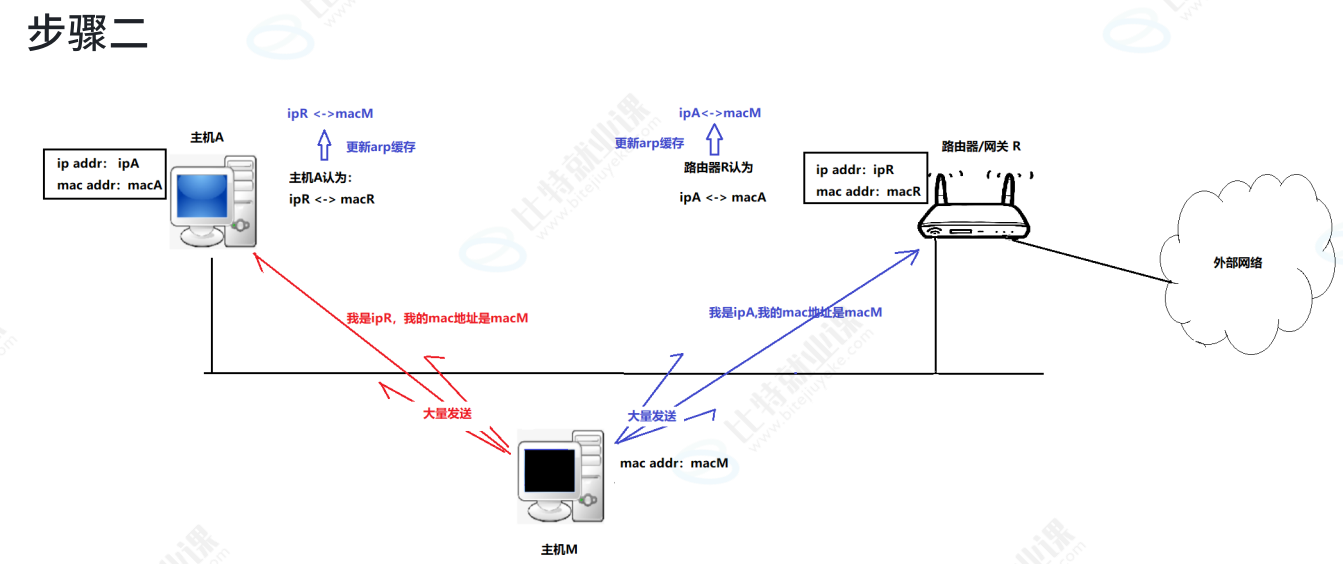

步骤二：恶意主机发起双向
伪造 ARP 应答恶意主机 M 开始执行攻击，它向主机 A 和路由器 R大量伪造发送虚假 ARP 应答报文。一方面，恶意主机 M 向主机 A 发送伪造 ARP 应答，谎称 "我是网关 ipR，我的 MAC 地址是 macM"；另一方面，它又向路由器 R 发送伪造 ARP 应答，谎称 "我是主机 ipA，我的 MAC 地址是 macM"。主机 A 收到虚假应答后，会更新自身 ARP 缓存，将网关 ipR 对应的 MAC 地址从真实的macR改为恶意主机的macM；路由器 R 收到虚假应答后，也同步更新 ARP 缓存，将主机 ipA 对应的 MAC 地址从真实的macA改为macM。至此，主机 A 和路由器 R 的 ARP 缓存均被篡改。

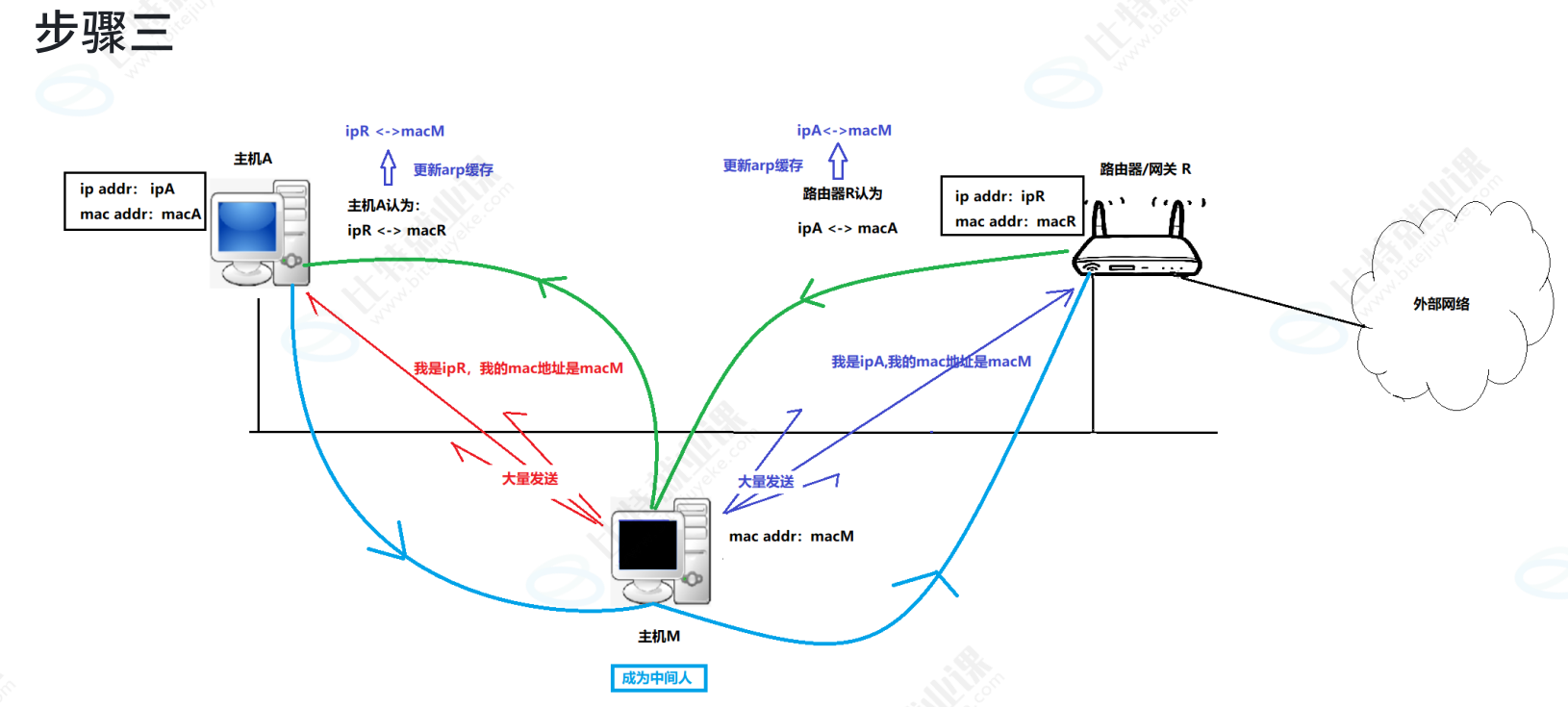

步骤三：恶意主机成为通信中间人
完成缓存篡改后，主机 A 发给路由器 R 的所有流量，都会被错误发送至恶意主机 M；而路由器 R 回传给主机 A 的所有流量，也会被错误转发到恶意主机 M。恶意主机 M 会接收双方全部通信数据，可查看、篡改流量内容，再将数据转发给真实目标设备，主机 A 与路由器 R 完全察觉不到异常。原本主机 A 与路由器 R 的直接通信，全程被恶意主机 M 监听、控制，恶意主机成功成为二者之间的中间人，完成 ARP 欺骗攻击。
我们在来看这幅图，用户 A（192.168.2.2）要给用户 B（172.168.2.2）发数据时，会先查自己的路由表。它发现目标 IP 和自己不在同一网段，于是匹配到默认路由，下一跳就是局域网的出入口路由器（192.168.2.1）。接下来，用户 A 通过 ARP 协议，拿到出入口路由器左侧网口的 MAC 地址（macLeft），把数据封装成 MAC 帧，源 MAC 是自己的 macA，目的 MAC 是 macLeft，再把这个帧发送给出入口路由器。
正常通信状态在攻击发起前，整个网络处于正常通信状态。主机 A 的 ARP 缓存中，记录着网关路由器 R 的 IP 地址ipR与真实 MAC 地址macR的映射关系；同时路由器 R 的 ARP 缓存中，也正确记录着主机 A 的 IP 地址ipA与真实 MAC 地址macA的对应关系。此时主机 A 访问外部网络的所有流量，都会正常发送给路由器 R，路由器也会将回包正常转发给主机 A，二者通信完全不受干扰。
伪造 ARP 应答恶意主机 M 开始执行攻击，它向主机 A 和路由器 R大量伪造发送虚假 ARP 应答报文。一方面，恶意主机 M 向主机 A 发送伪造 ARP 应答，谎称 "我是网关 ipR，我的 MAC 地址是 macM"；另一方面，它又向路由器 R 发送伪造 ARP 应答，谎称 "我是主机 ipA，我的 MAC 地址是 macM"。主机 A 收到虚假应答后，会更新自身 ARP 缓存，将网关 ipR 对应的 MAC 地址从真实的macR改为恶意主机的macM；路由器 R 收到虚假应答后，也同步更新 ARP 缓存，将主机 ipA 对应的 MAC 地址从真实的macA改为macM。至此，主机 A 和路由器 R 的 ARP 缓存均被篡改。
完成缓存篡改后，主机 A 发给路由器 R 的所有流量，都会被错误发送至恶意主机 M；而路由器 R 回传给主机 A 的所有流量，也会被错误转发到恶意主机 M。恶意主机 M 会接收双方全部通信数据，可查看、篡改流量内容，再将数据转发给真实目标设备，主机 A 与路由器 R 完全察觉不到异常。原本主机 A 与路由器 R 的直接通信，全程被恶意主机 M 监听、控制，恶意主机成功成为二者之间的中间人，完成 ARP 欺骗攻击。
