一、项目背景
大多数直播是采用现场定点直播，若遇到企业愿意公开正在运行的车间状态，提升企业运行的真实性，或宣讲企业的非涉密业务环境，而环境的地理范围较大时，进一步扩展现场移动直播的地理范围。
职业学校或技工学校、技师学院直播介绍实训的场地，实训的设备涉及多个专业或实训室时，直播宣讲涉及的范围较大，可能跨楼层、跨楼栋，也就可能跨AC控制器的管理范围，本例以2台AC之间跨大的地理范围漫游直播不断线，原划分的vlan不变、各AC纳管的AP不变的情况下，以华为设备为例实现大地理范围的移动直播。
网络架构说明：

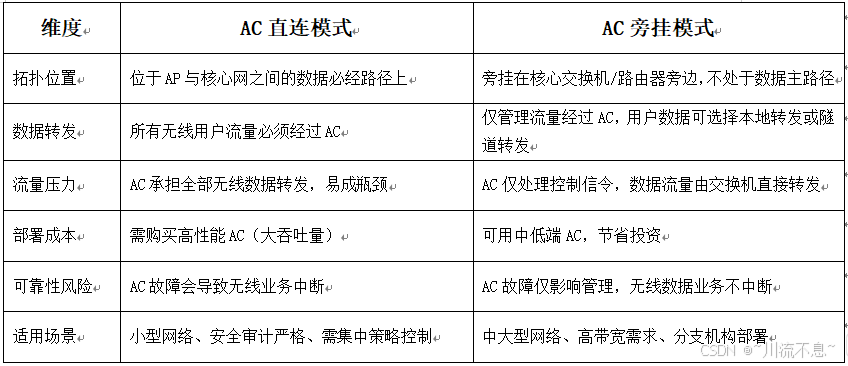

本例采用直连AC跨vlan在2台AC之间实现三层漫游。
二、移动直播
1、物理位置跨楼层的移动直播，移动直播对网络有较高要求，核心在于上行带宽、低延迟和稳定性。
2、移动直播使用无线wifi，比有线网移动更稳定，有线网移动过程中易导致接触不良而丢数据包，从而卡顿或画面不连续。
3、移动直播距离远，至少在同一个无线控制器AC纳管的多个无线接入点AP之间切换直播的无线信号，漫游切换过程中需要低延迟；地理范围更广则可能需要在2台无线控制器AC之间完成无缝漫游，从而实现低延迟信号切换。
4、移动直播过程中，可能涉及一些过道、走廊、平时少用的地理区域未覆盖wifi网络，若要使移动过程中直播画面不中断，则需要在这些区域增加无线接入点AP，原本无线控制器AC的授权点位数已经满的情况下，则需要增加新的无线控制器AC，从而在2台无线控制器AC之间实现漫游。
5、终端在不同AP之间的漫游，上一篇文章已经完成，请参考：
文章：AC旁挂+不同区域不同网段+同名wifi同密码 ------实现无线终端智能漫游
链接：https://blog.csdn.net/weixin_43075093/article/details/159953595
本例主要完成不同AC之间的AP接入的终端用户漫游。

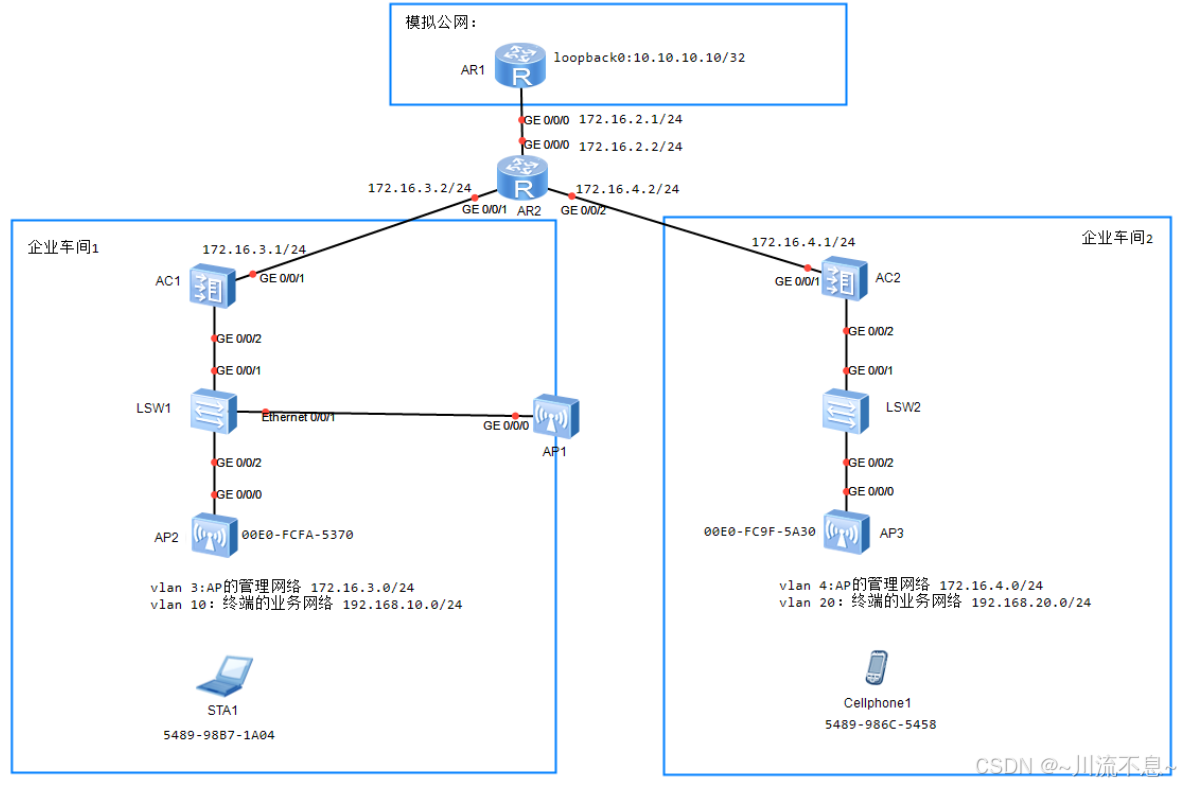

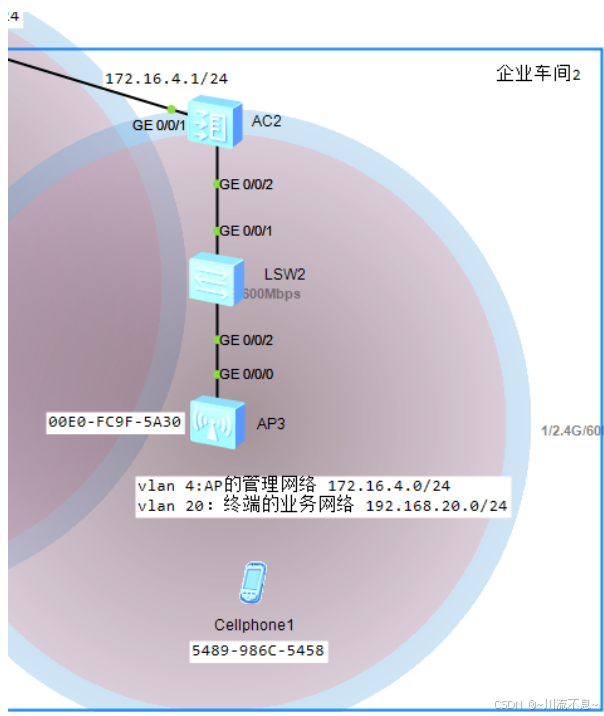

三、拓扑图
四、配置过程
（一）配置基础网络
1、AR1运营商端路由器配置：
sysname AR1
interface GigabitEthernet0/0/0
ip address 172.16.2.1 255.255.255.0
interface LoopBack0
ip address 10.10.10.10 255.255.255.255
2、AR2企业端路由器配置：
sysname AR2
acl number 2001
rule 5 permit
interface GigabitEthernet0/0/0
ip address 172.16.2.2 255.255.255.0
nat outbound 2001
interface GigabitEthernet0/0/1
ip address 172.16.3.2 255.255.255.0
interface GigabitEthernet0/0/2
ip address 172.16.4.2 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 172.16.2.1
ip route-static 192.168.10.0 255.255.255.0 172.16.3.1
ip route-static 192.168.20.0 255.255.255.0 172.16.4.1
3、无线控制器AC1配置
sysname AC1
vlan batch 2 10 20
dhcp enable
interface Vlanif3
ip address 172.16.3.1 255.255.255.0
dhcp select interface
dhcp server excluded-ip-address 172.16.3.2
dhcp server dns-list 8.8.8.8 114.114.114.114
interface Vlanif10
ip address 192.168.10.254 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8 114.114.114.114
interface GigabitEthernet0/0/1
port link-type access
port default vlan 3
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 3 10
ip route-static 0.0.0.0 0.0.0.0 172.16.3.2
ip route-static 172.16.4.0 255.255.255.0 172.16.3.2
capwap source interface vlanif3
wlan
ap auth-mode no-auth #下面的指令等AP上线后再配置
security-profile name zhibo5G
security wpa2 psk pass-phrase a1234567 aes
security-profile name zhibo2.4G
security wpa2 psk pass-phrase a1234567 aes
ssid-profile name zhibo5G
ssid zhibo5G
ssid-profile name zhibo2.4G
ssid zhibo2.4G
vap-profile name zhibo5G
forward-mode tunnel
service-vlan vlan-id 10
ssid-profile zhibo5G
security-profile zhibo5G
vap-profile name zhibo2.4G
forward-mode tunnel
service-vlan vlan-id 10
ssid-profile zhibo2.4G
security-profile zhibo2.4G
regulatory-domain-profile name zh
rrm-profile name zhiborrm
rrm-profile name rrm
smart-roam enable
smart-roam roam-threshold check-snr check-rate
smart-roam roam-threshold snr 25
smart-roam roam-threshold rate 25
radio-2g-profile name wlan2g
rrm-profile zhiborrm
radio-5g-profile name wlan5g
rrm-profile zhiborrm
mobility-group name mobility
member ip-address 172.16.3.1
member ip-address 172.16.4.1
ap-group name group1
regulatory-domain-profile zh
radio 0
radio-2g-profile wlan2g
vap-profile zhibo2.4G wlan 1
radio 1
radio-5g-profile wlan5g
vap-profile zhibo5G wlan 1
ap-id 0 ap-mac 00e0-fc61-7b90
ap-name Area1_ap1
ap-group group1
ap-id 1 ap-mac 00e0-fcfa-5370
ap-name Area1_AP2
ap-group group1
4、无线控制器AC2配置
sysname AC2
vlan batch 4 10 20
dhcp enable
interface Vlanif4
ip address 172.16.4.1 255.255.255.0
dhcp select interface
dhcp server excluded-ip-address 172.16.4.2
dhcp server dns-list 8.8.8.8 114.114.114.114
interface Vlanif20
ip address 192.168.20.254 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8 114.114.114.114
interface GigabitEthernet0/0/1
port link-type access
port default vlan 4
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 4 20
ip route-static 0.0.0.0 0.0.0.0 172.16.4.2
ip route-static 192.168.3.0 255.255.255.0 172.16.4.2
capwap source interface vlanif4
wlan
ap auth-mode no-auth #下面的指令等AP上线后再配置
security-profile name wifi5G
security wpa2 psk pass-phrase a1234567 aes
security-profile name wifi2.4G
security wpa2 psk pass-phrase a1234567 aes
ssid-profile name wifi5G
ssid zhibo5G
ssid-profile name wifi2.4G
ssid zhibo2.4G
vap-profile name wifi5G
forward-mode tunnel
service-vlan vlan-id 20
ssid-profile wifi5G
security-profile wifi5G
vap-profile name wifi2.4G
forward-mode tunnel
service-vlan vlan-id 20
ssid-profile wifi2.4G
security-profile wifi2.4G
regulatory-domain-profile name zh
rrm-profile name rrm20
smart-roam enable
smart-roam roam-threshold check-snr check-rate
smart-roam roam-threshold snr 25
smart-roam roam-threshold rate 25
radio-2g-profile name wlan2g
rrm-profile rrm20
radio-5g-profile name wlan5g
rrm-profile rrm20
mobility-group name mobility
member ip-address 172.16.4.1
member ip-address 172.16.3.1
ap-group name group2
regulatory-domain-profile zh
radio 0
radio-2g-profile wlan2g
vap-profile wifi2.4G wlan 1
radio 1
radio-5g-profile wlan5g
vap-profile wifi5G wlan 1
ap-id 0 ap-mac 00e0-fc9f-5a30
ap-name Area2_ap3
ap-group group2
5、LSW1接入交换机配置
sysname LSW1
vlan batch 3 10
interface Ethernet0/0/1
port link-type trunk
port trunk pvid vlan 3
port trunk allow-pass vlan 3 10
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 3 10
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 3
port trunk allow-pass vlan 3 10
6、LSW2接入交换机配置
sysname LSW2
vlan batch 4 20
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 4 20
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 4
port trunk allow-pass vlan 4 20
（二）检查基础网络连通性

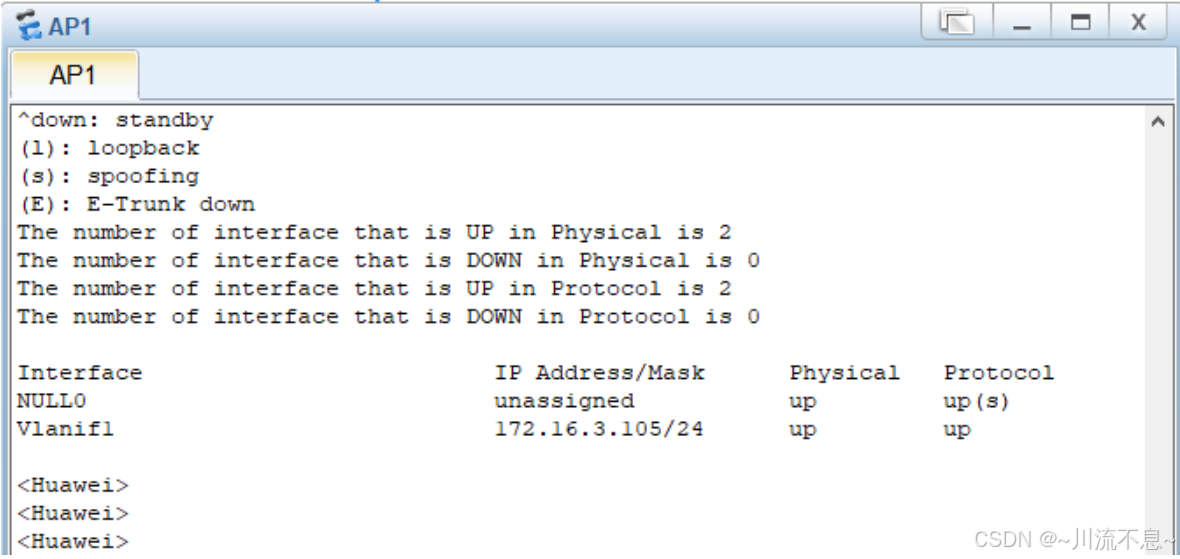

（1）无线接入点AP1能获取到无线控制器AC1的DHCP地址池中的管理地址，说明无线控制器AC1开启的基于全局的DHCP服务运行正常，二层网络配置正确

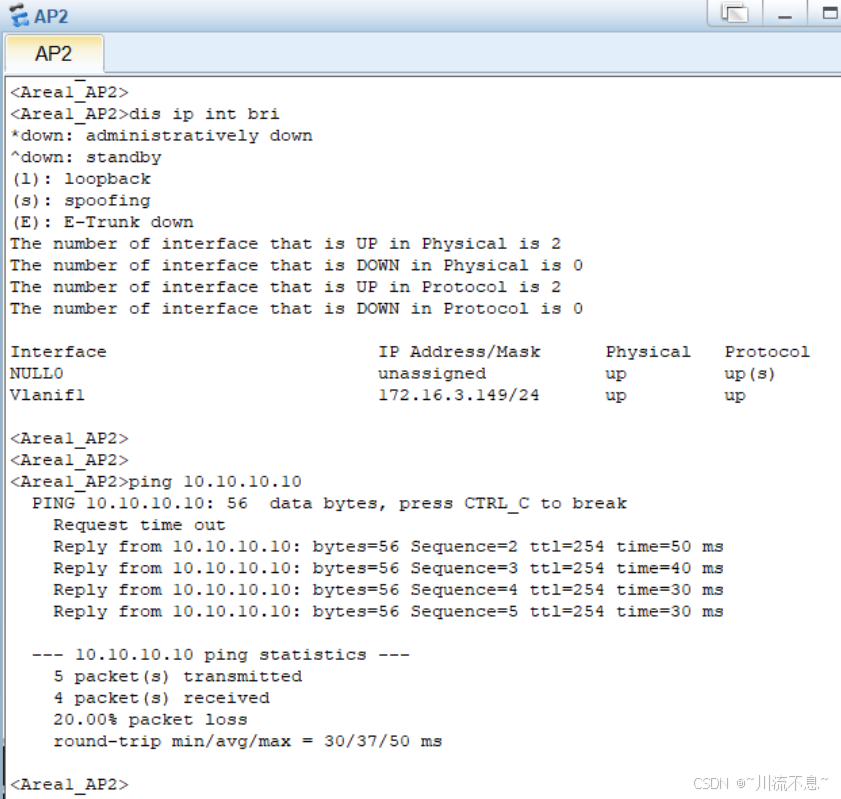

（2）AP2能获取到取到无线控制器AC1的DHCP地址池中的管理地址，说明无线控制器AC1开启的基于全局的DHCP服务运行正常，二层网络配置正确；从AP2连接到公网10.10.10.10/32正常，说明从AP2到公网路由器的路由配置正确。

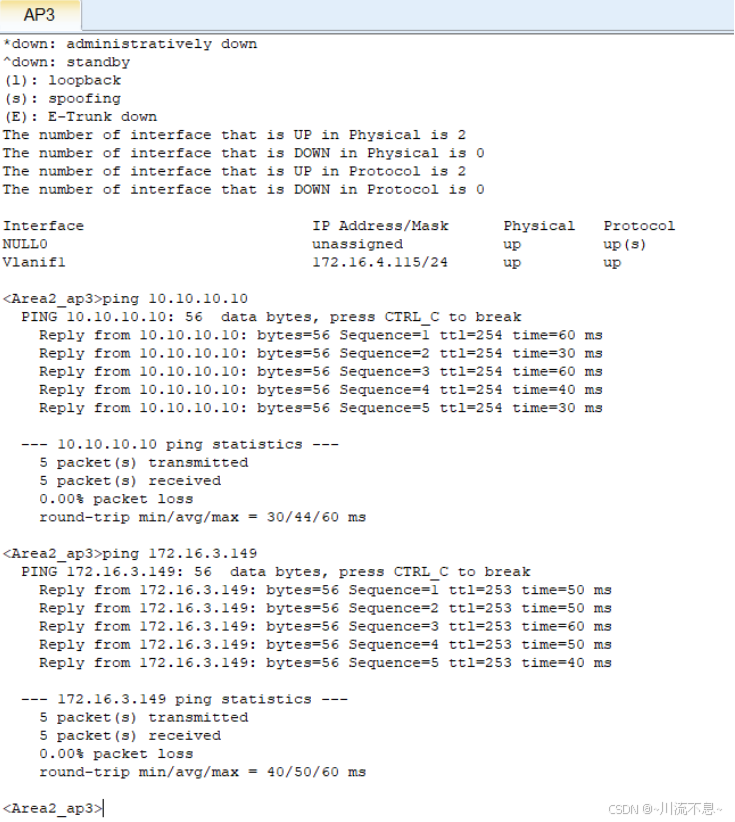

（3）无线接入点AP3能获取到取到无线控制器AC2的DHCP地址池中的管理地址，说明无线控制器AC2开启的基于全局的DHCP服务运行正常，二层网络配置正确；从无线接入点AP2连接到公网10.10.10.10/32正常，说明从AP3到公网路由器的路由配置正确。从无线接入点AP3到无线接入点AP2能ping通，说明从AP3到AP2之间的路由配置正确。

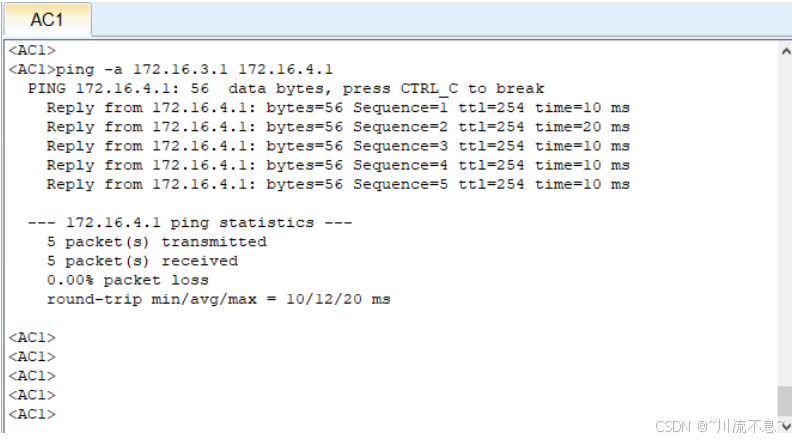

（4）关键验证从无线控制器AC1到无线控制器AC2的连通性（AC之间需要建立漫游组，确保漫游组工作正常的基础），能正常连通说明从无线控制器AC1到无线控制器AC2之间的路由配置正确
（三）配置无线接入点AP检查连通性
1、无线控制器AC1配置使无线接入点AP1、AP2上线

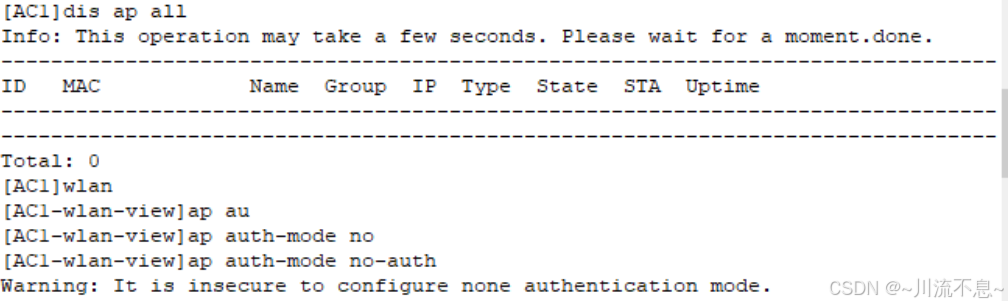

（1）在AC1上查看是否有AP上线，AP未上线前，如下图所示：
display ap all

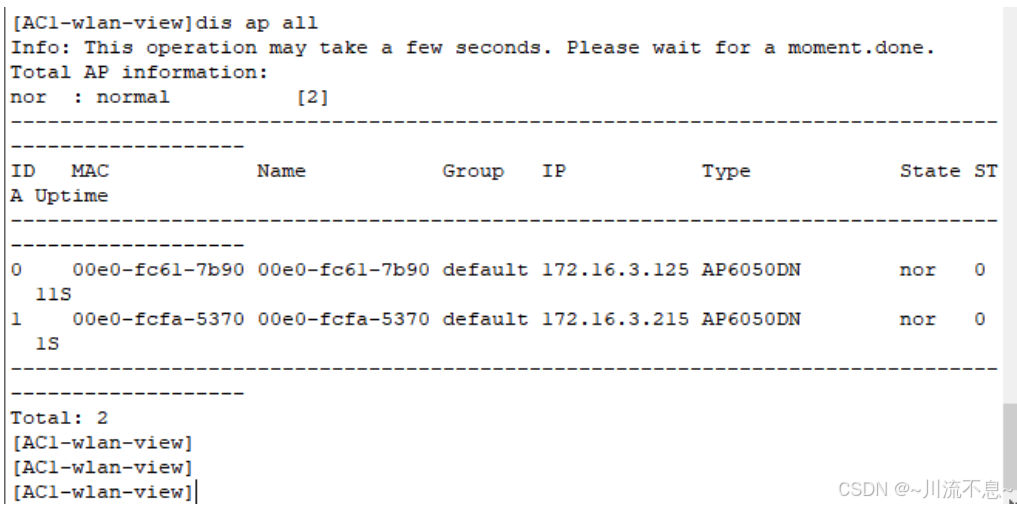

（2）开启ap的认证模式为不认证，自动上线，稍等一会，再查看，即有2个AP已上线，如下图：

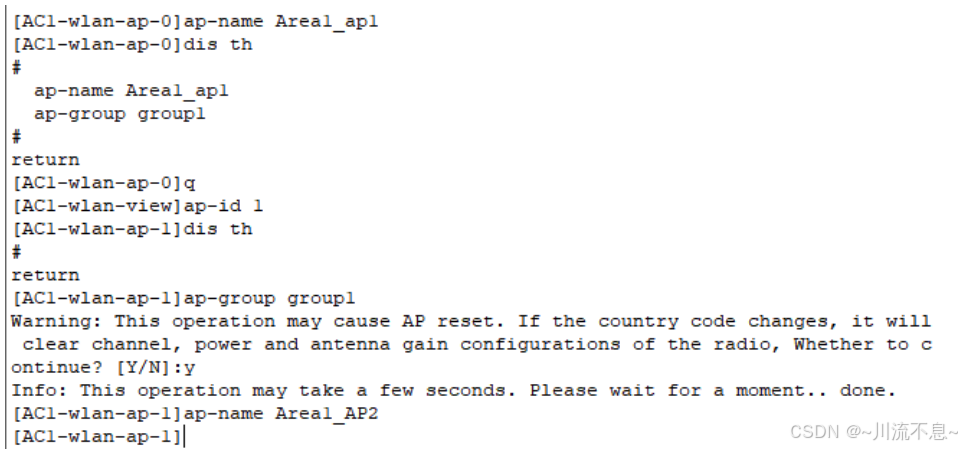

（3）把上线的AP重命名，并把它加入到已创建的AP组group1中

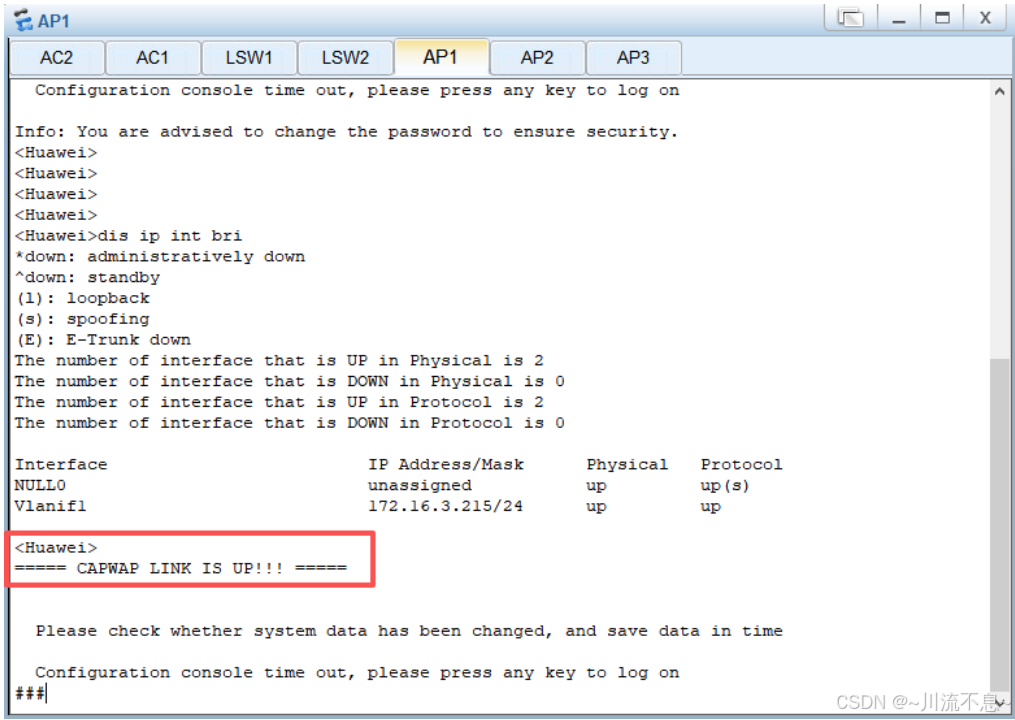

（4）在AC控制器端执行capwap source interface vlan 3指令后，在AP1端可以看到capwap link is up！！！
此时不要着急操作，等待AP的无线配置从AC控制器下发完成，在AP按回车会显示提示符为止。

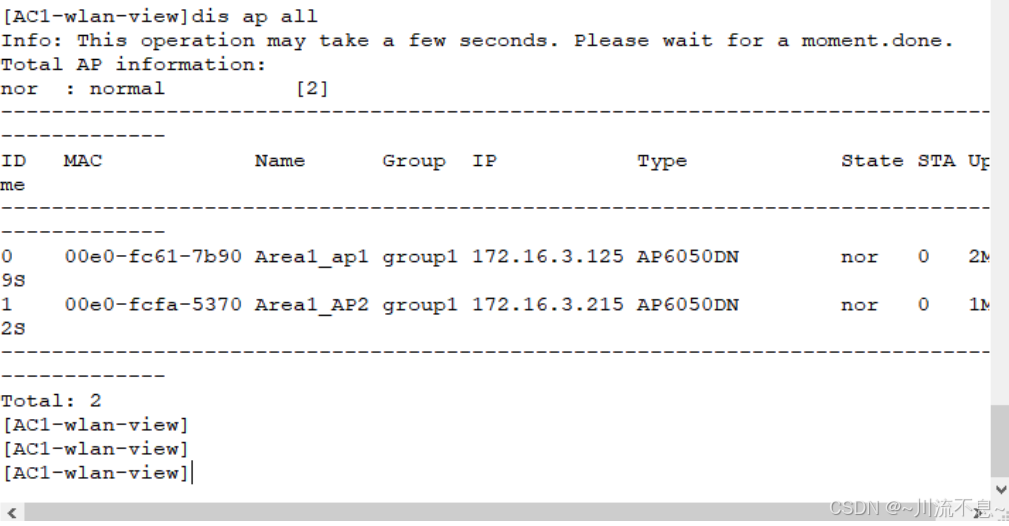

（5）等AP重启动完成后，回到ACI的CLI命令提示符，执行display ap all，查看当前上线的AP，有2行，如下图：

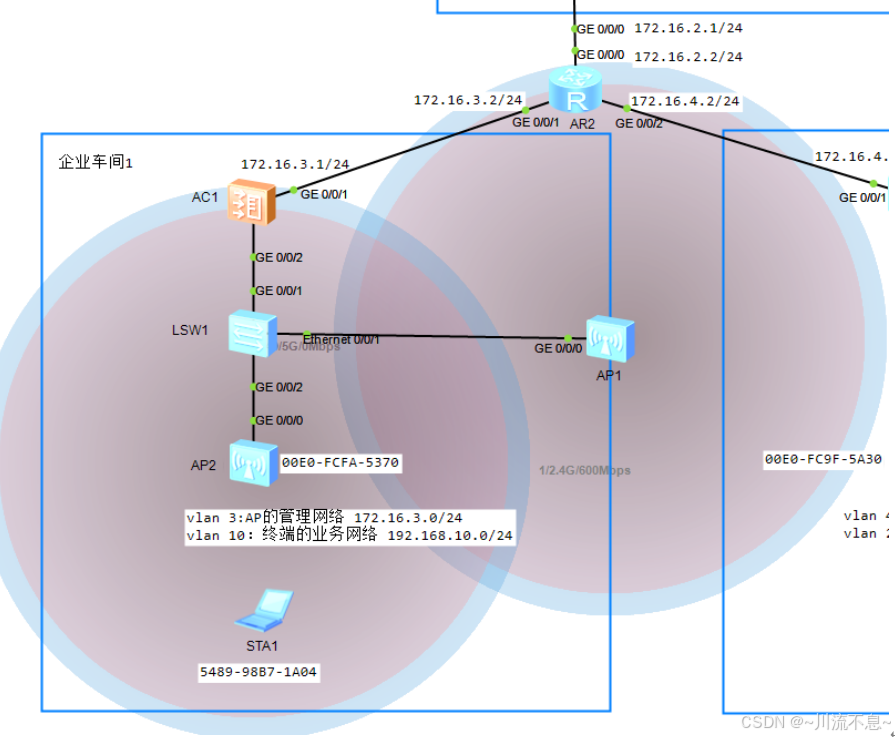

在ENSP中可以看到发射出来的2.4G和5G信号圆圈，此时说明已有2个AP上线
2、无线控制器AC2配置使无线接入点AP3上线

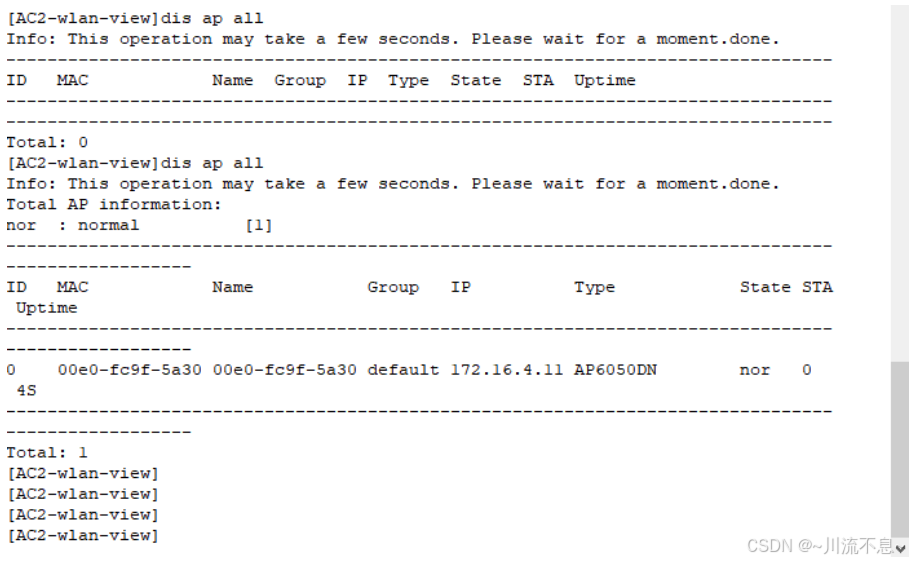

（1）在AC2上同样的方式完成AP的认证模式为不认证直接上线，AC端指定无线配置的源接口为vlan 4，然后再查看AP上线，如下图：

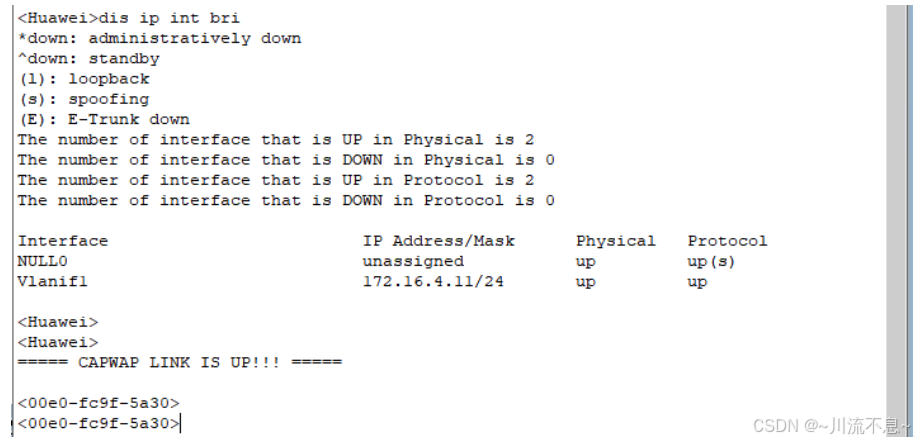

（2）此时查看AP3获取到的ip地址，并能看到capwap link is up！！！说明AC正在下发无线配置给AP3，等待AP3重新启动
（3）AP3在接收到AC2下发的配置前，状态如下图：

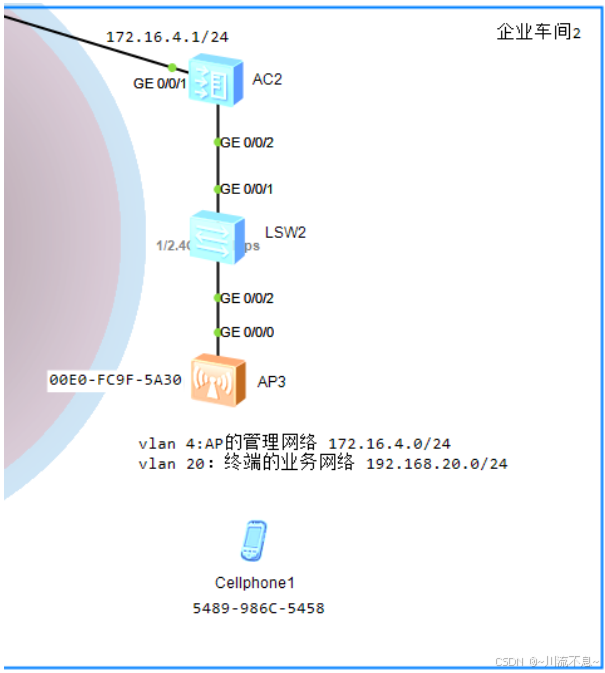

（4）AP3在接收到AC2下发的配置后，状态如下图：
（四）检查STA终端到AP接入点无线网络连通性

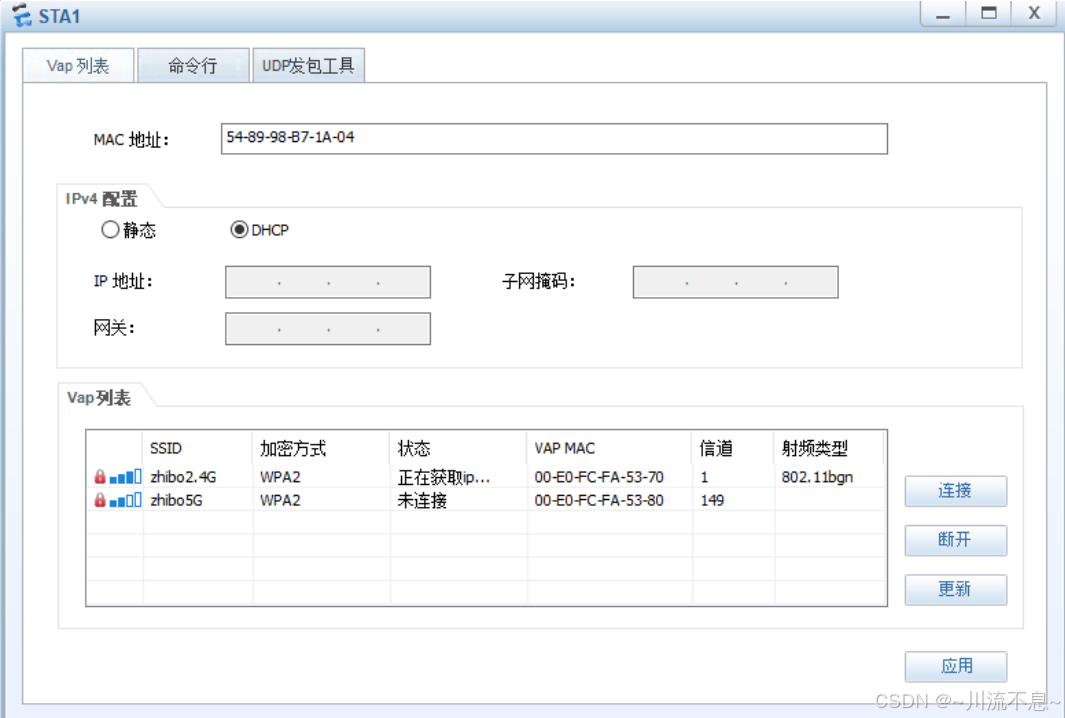

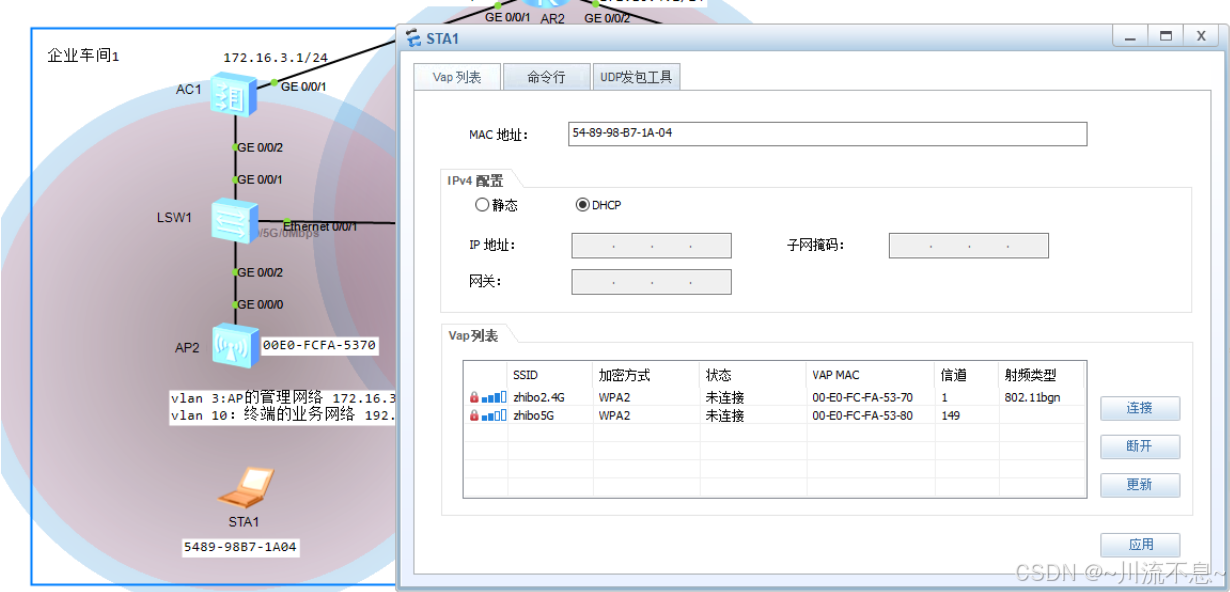

1、启动STA1终端，打开它，可以看到vap列表中有2个无线信号，正是我们配置的好的无线wifi名称，如下图：

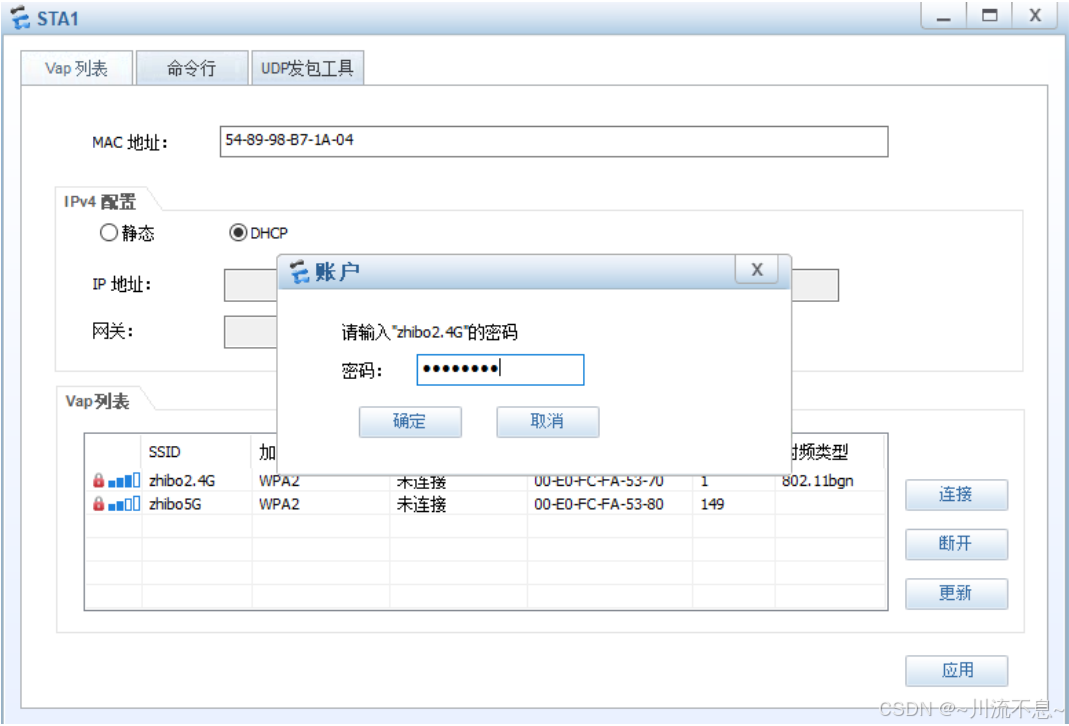

2、双击一个无线信号连接，输入我们配置的wifi密码a1234567
（3）此时会有一个正在获取ip地址的过程

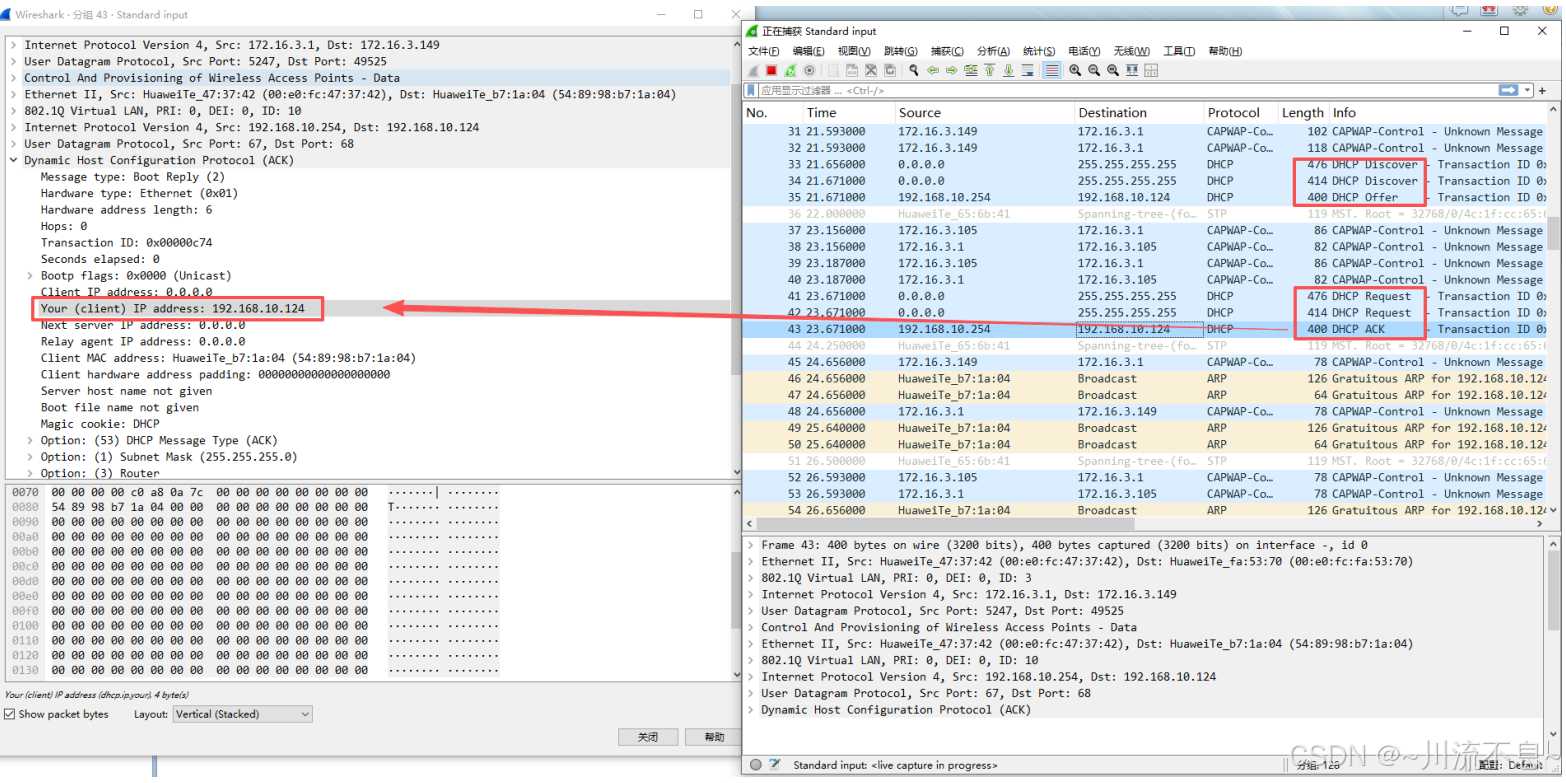

（4）在终端STA1获取ip地址时，在AC1的G0/0/2接口处抓数据包如下图：
图中可以看出DHCP服务的过程，有dhcp discover、offer、request、ACK数据包，双击打开ACK的数据包，可以看到you client ip address：192.168.10.124，即为STA1获取到的ip地址。

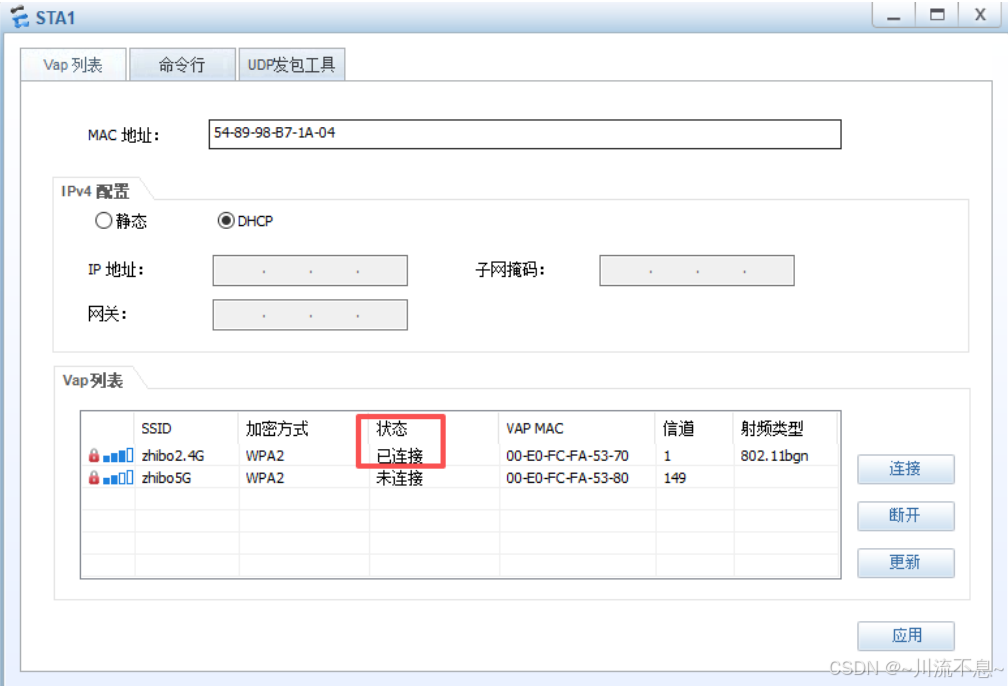

（5）此时的状态为：已连接，如下图：

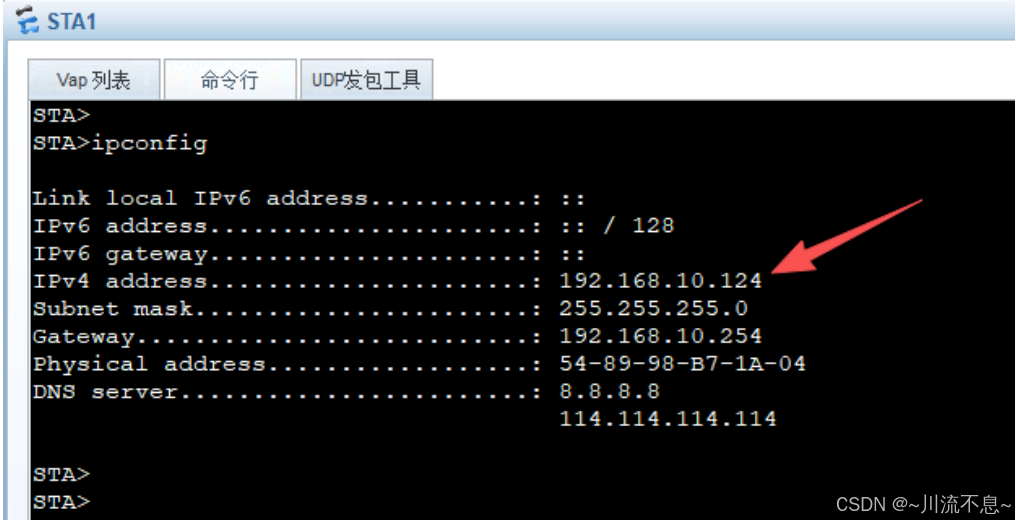

（6）回到命令行，执行ipconfig
可以看出，获取到的ip地址，与抓取数据包，分析数据包中结果看到的ip地址相同，所以抓取数据包分析网络的流量，对于我们知道网络流量的走向，或以后判断故障有帮助。

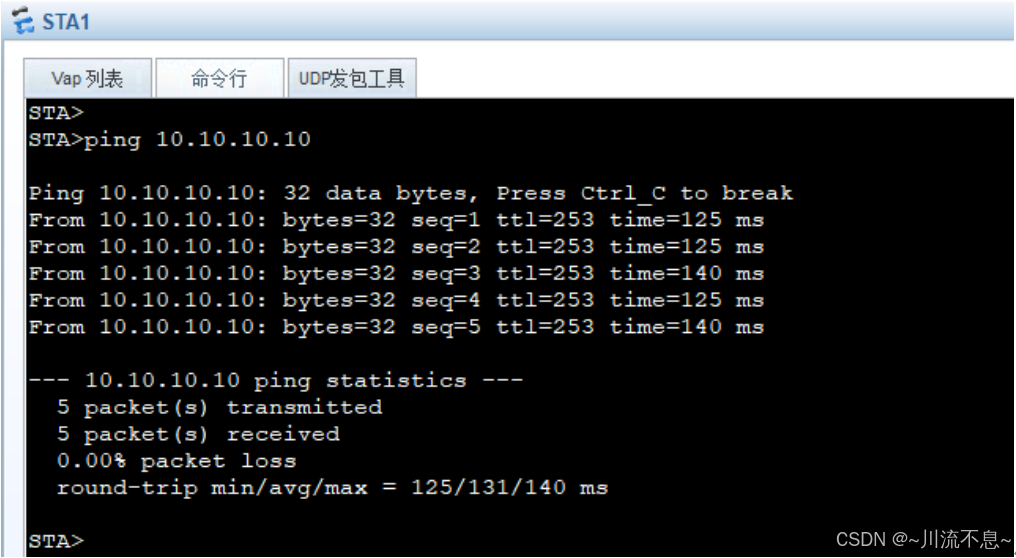

（7）测试STA1终端到公网ip之间可以正常连通，如下图：
五、验证结果
1、查看当前的漫游组是否正常工作

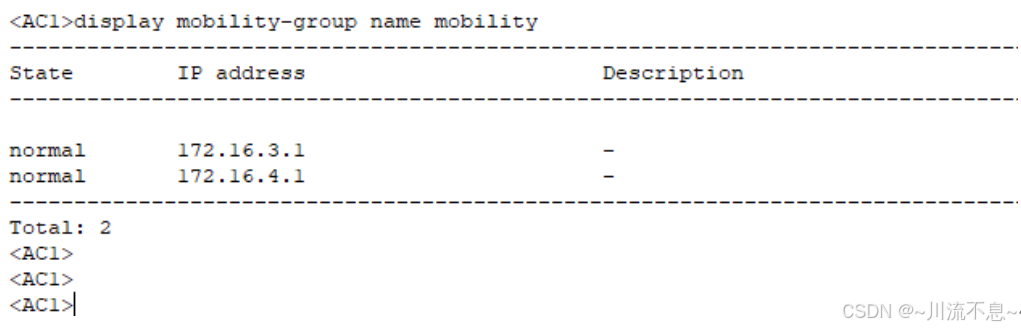

display mobility-group name mobility
上图中，state状态为normal，说明漫游组工作正常

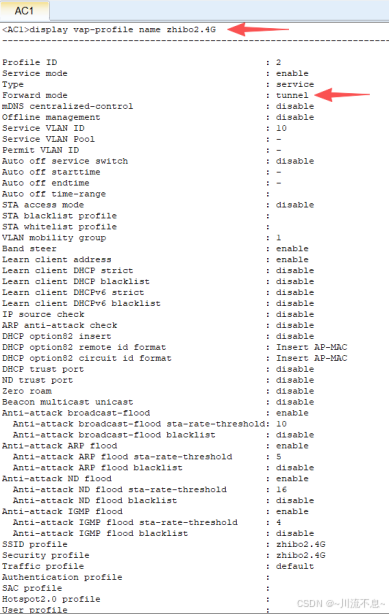

2、查看vap-profile的转发模式，应为隧道模式tunnel
display vap-profile name zhibo2.4G
2、在STA1的命令提示符ping 10.10.10.10 -t ，执行连续ping的动作测试
3、将STA1从AP2移动到AP1的覆盖范围内

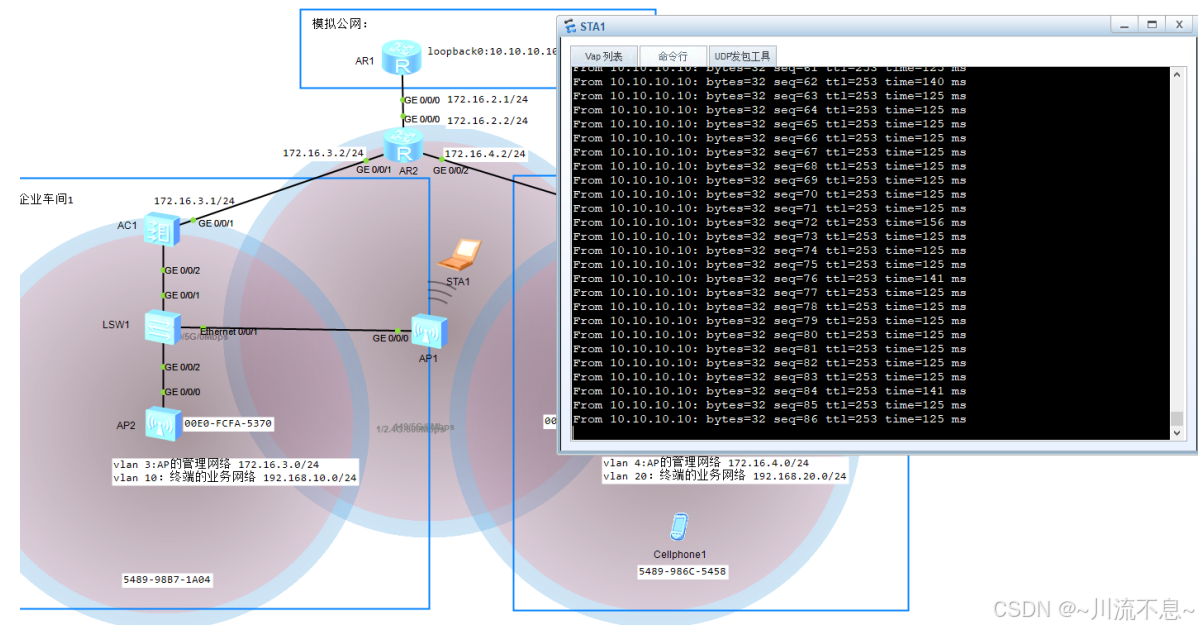

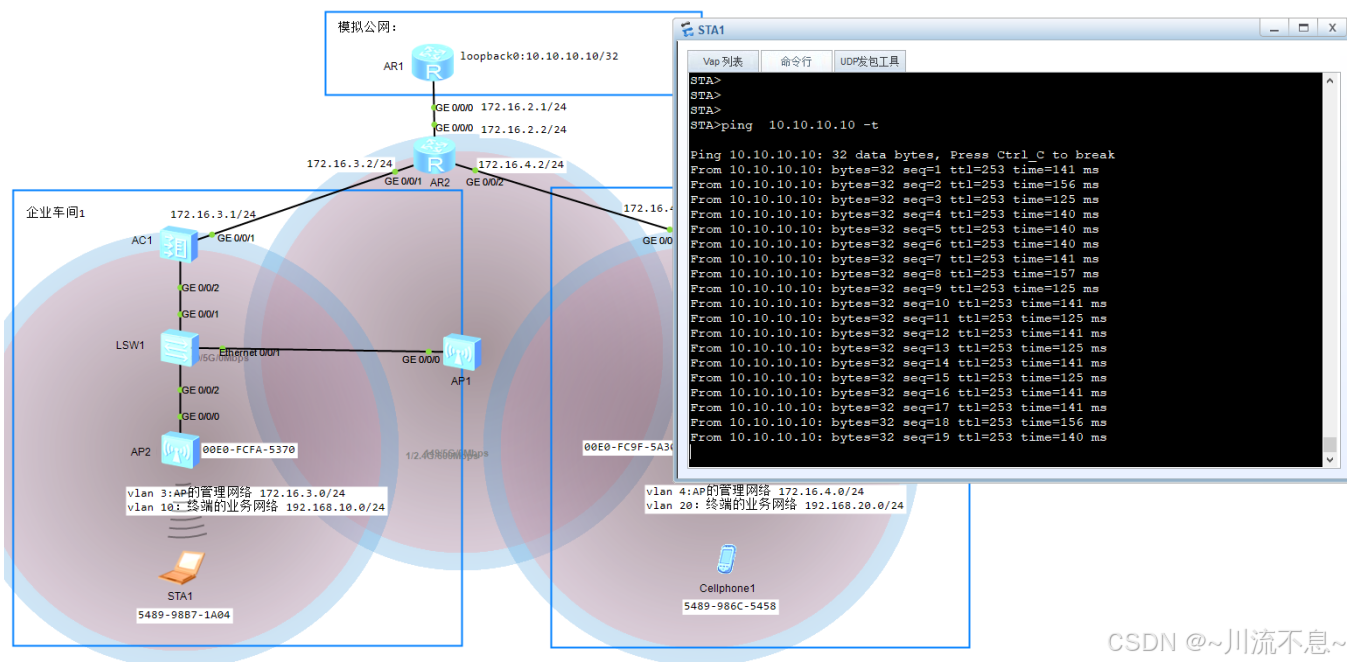

4、数据包连续，没有中断，如下图：

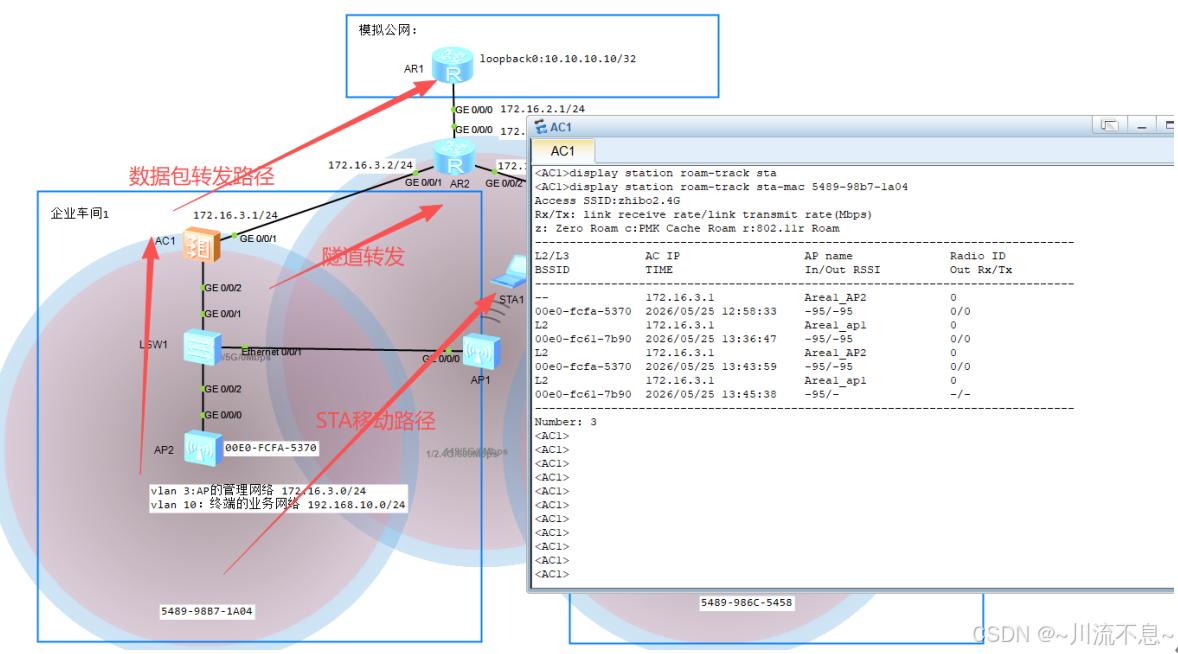

5、查看STA1终端漫游的轨迹
display station roam-track sta-mac 5489-98b7-1a04
从上图可以看出，经历了L2二层的漫游，STA1从Area1_AP2到Area1_ap1，来回移动了2次，轨迹显示如上图的列表。

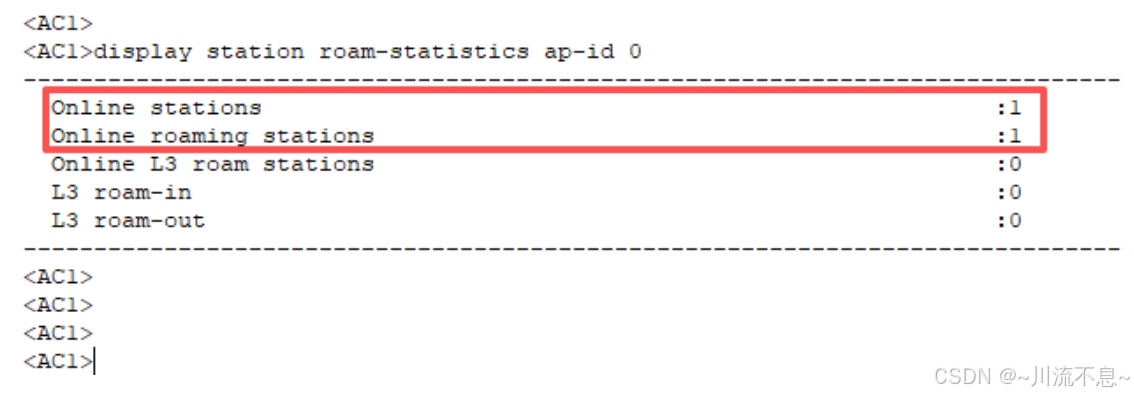

6、查看在线终端、漫游终端
display station roam-statistics ap-id 0

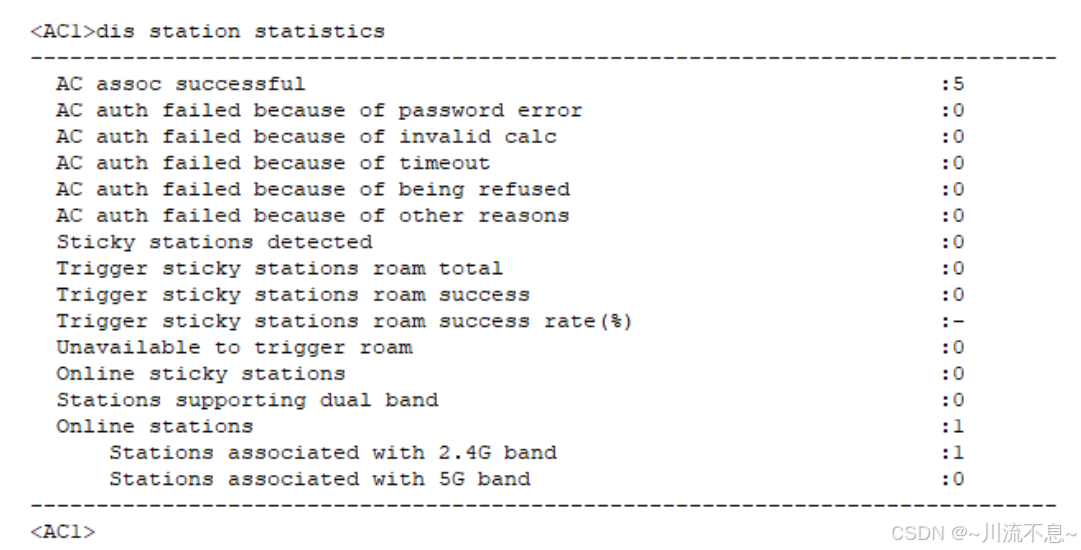

7、查看 AC 整体漫游统计（包含漫游次数、失败次数、原因统计）
display station statistics

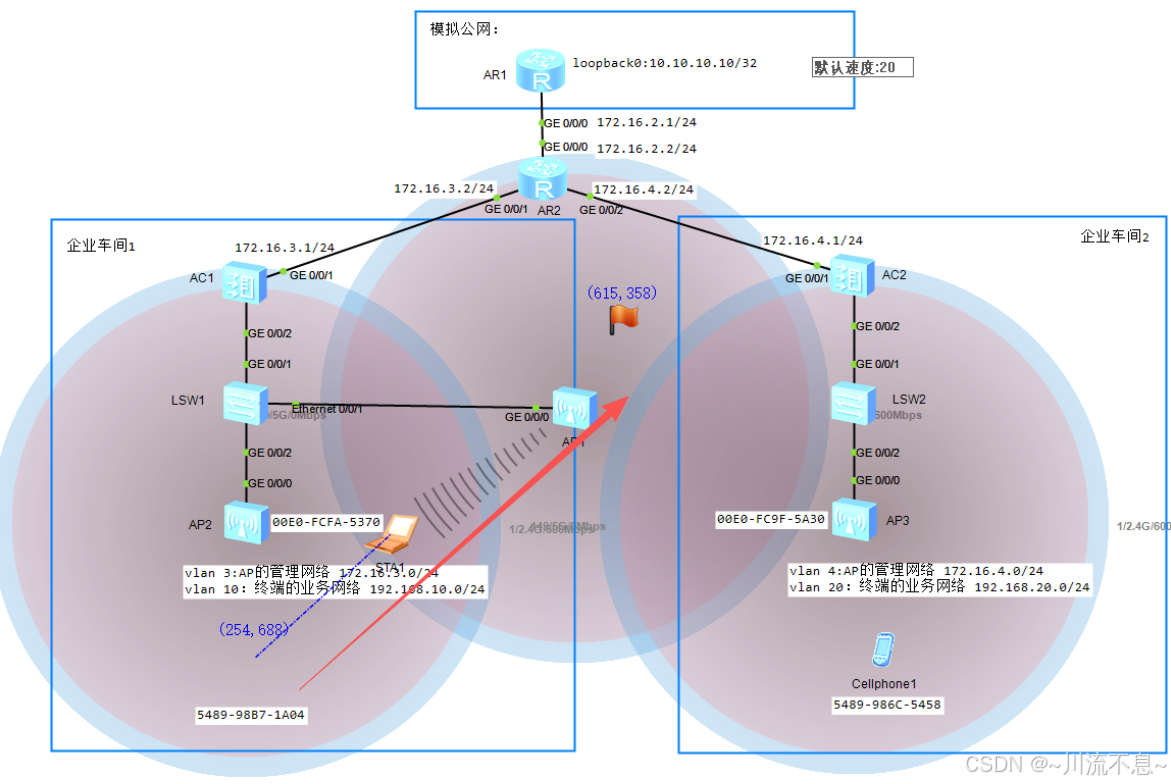

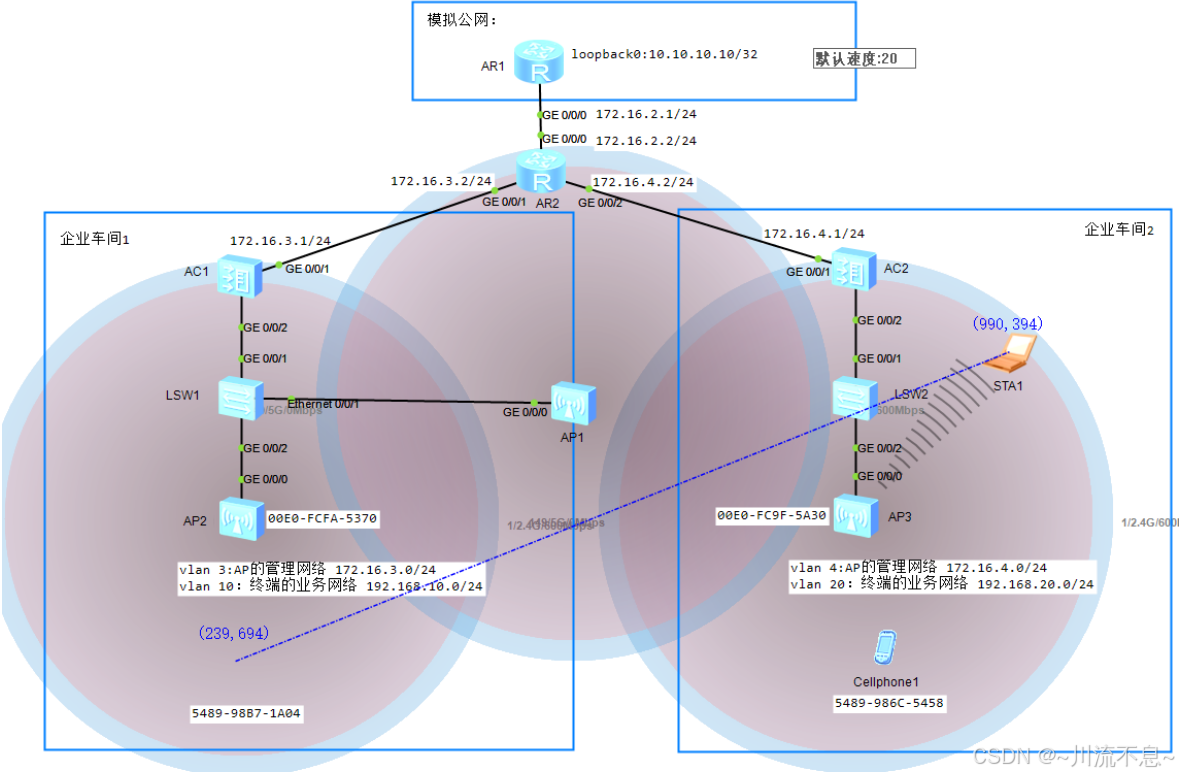

8、右击STA1，在wifi覆盖区域内任意自由移动，都能自动连接wifi，业务网络流量都不会中断，如下图是其中一次大范围的地理位置自由移动

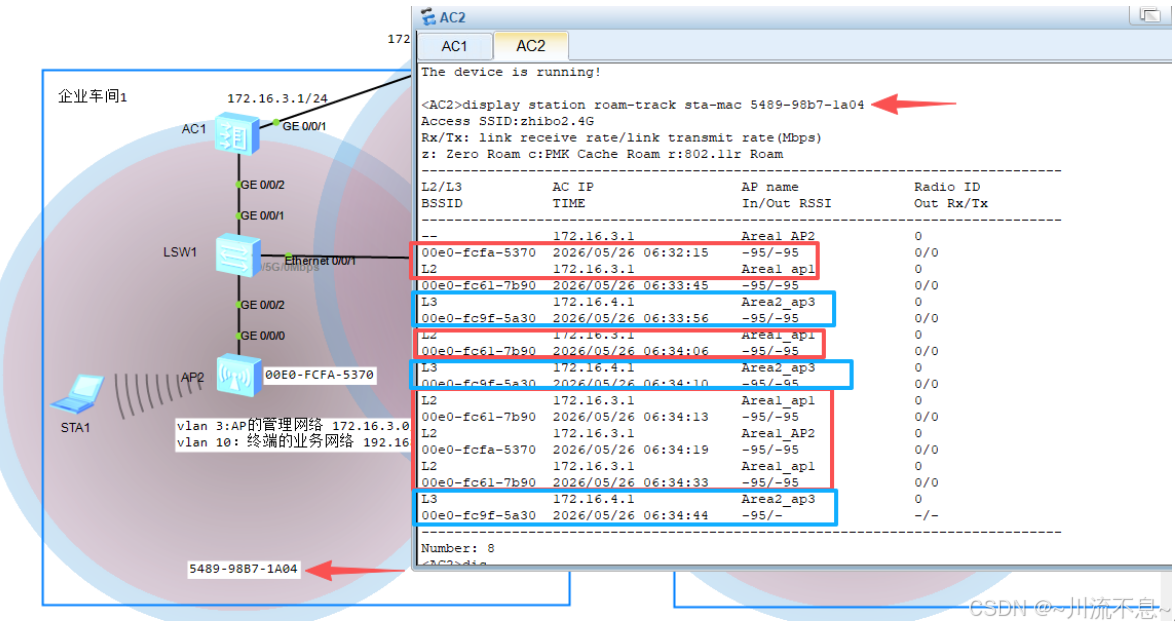

9、多次自由移动后，查看漫游轨迹，在AP1与AP2之间漫游移动，在同一个交换机内，属于L2即二层漫游，再到AP3时，跨AC，跨vlan，跨三层网络了，所以为L3即三层漫游：
display station roam-track sta-mac 5489-98b7-1a04
10、整个验证过程看以下视频：
移动直播终端在2台AC之间的二层、三层漫游，整个过程不间断。
视频链接地址：https://live.csdn.net/v/528232
六、漫游的原理
（一）漫游的核心
1、在 2台AC各自AP数量已满（AP不跨AC冗余） 的场景下，要实现直播业务的无缝漫游，核心挑战在于跨AC时如何保持终端IP地址和会话状态不中断。

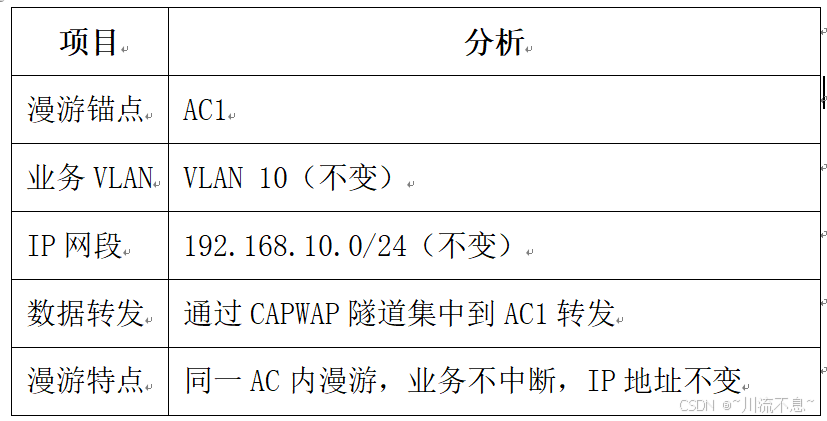

2、二层漫游 同一AC内AP间漫游（STA1 在 AC1 下的 AP1 <------> AP2 之间移动）
锚点机制： AC1作为本地控制器，漫游锚点 = AC1（首次关联的AC，即HAC），维护STA1的会话状态、安全上下文（PMK/PTK）、DHCP绑定。AP1和AP2都只是AC1的"射频延伸"，漫游决策和状态维护都在AC1上完成。

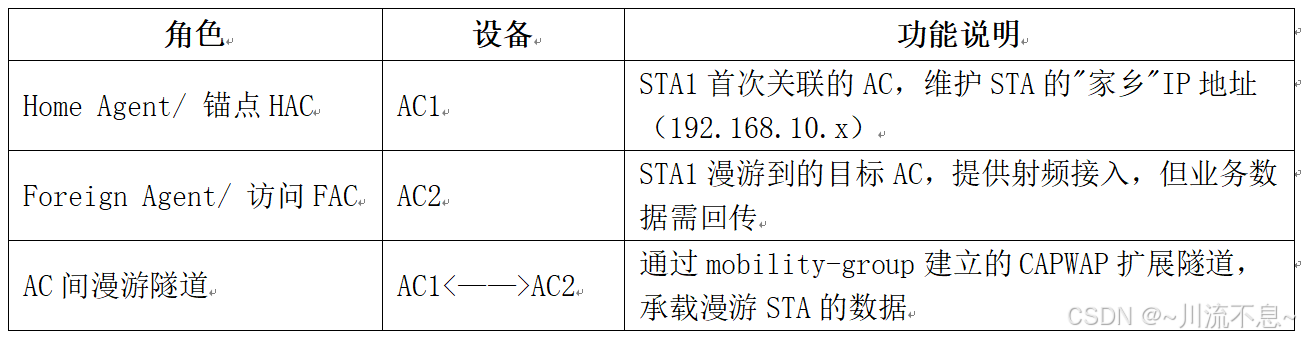

3、三层漫游：跨AC漫游（ STA1 从 AC1（企业车间1）移动到 AC2（企业车间2），即 AP2 <------> AP3 之间移动）
（二）通过AC间隧道保持终端IP和会话状态
终端A ──AP1──→ AC1 ──AC间隧道──→ AC2 ←──AP3←── 终端A
↑ ↑ ↑
VLAN10网关 漫游 VLAN20网关
(在AC1上) 锚点 (在AC2上)

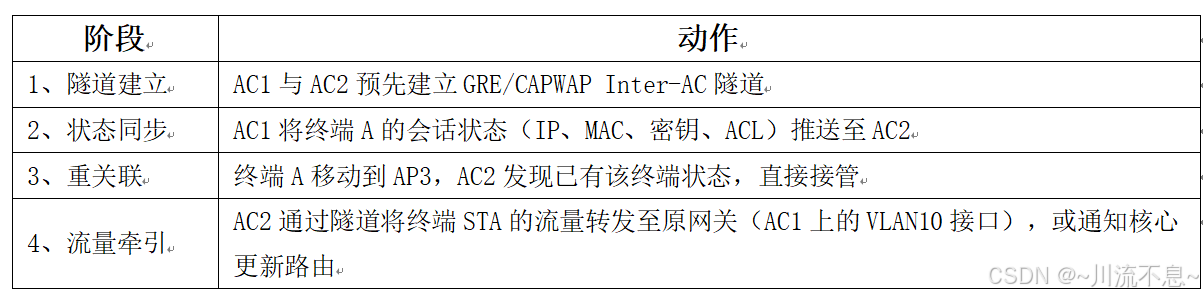

（三）漫游的过程
（四）漫游的锚点
1、漫游锚点是终端在漫游过程中始终固定不变的网络 attachment point，它决定了"终端的 IP 网段归属、网关 MAC/IP 位置、认证会话和策略的锚点位置"
2、锚点不变 = IP 不变 = 会话不中断 = 无缝漫游
（五）锚点AC1的职责：
- 维护STA的IP/MAC绑定
- 维护安全上下文（无需重新802.1X/PSK认证）
- 作为业务数据转发的"锚点"
- 处理ARP/ DHCP续租等控制报文
（六）漫游锚点必须满足：
- 在终端的整个移动路径中始终可达
- 能够维护终端的 L2/L3 绑定关系（ARP/MAC）
- 不随终端接入位置变化而变化
综上所述，本例在移动直播、移动宣讲等趋势的推进下，移动直播的路径中需要增加一些无线接入点，才能确保移动直播不中断。项目背景是AC授权已满，无法采用VRRP的主备技术+HSB，所以采用了负载均衡+二层漫游+三层漫游的技术，完成了移动直播的网络部署。唯一美中不足的是，AC直连在拓扑图中，增加了AC的转发量，所以AC的出口的带宽与处理数据包的速度要快，否则会成为网络的瓶颈。
本文至此结束，不足之处敬请批评指正！
