【Trae 超简配置】draw.io AI 绘图技能（Windows ）

一、准备工作（3 步搞定）

1. 安装 draw.io 客户端

官网下载安装，开源免费，记住安装路径（比如 D:\Program Files\draw.io\draw.io.exe）https://www.drawio.com/

2. 下载 drawio-skill 技能包

从官方仓库下载完整的 skill 文件夹（drawio-cli），解压到本地，记住解压路径（比如 C:\Users\你的用户名\.trae-cn\skills\drawio-cli）https://github.com/jgraph/drawio-mcp/tree/main/skill-cli/drawio

3. 核心配置：修改 SKILL.md（关键！）

用记事本 / VS Code 打开 drawio-cli/SKILL.md，只修改 3 处关键内容：

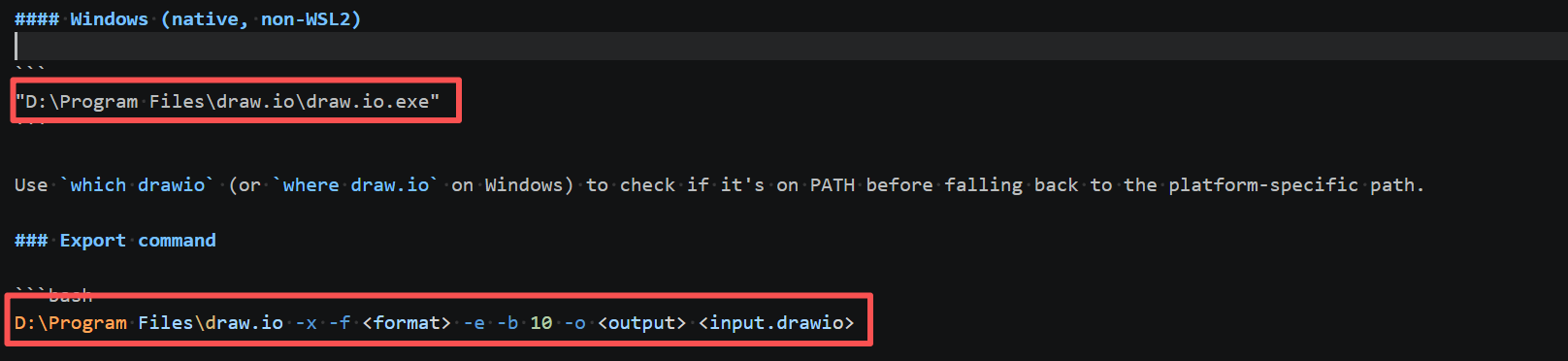

① 修改 Windows 客户端路径

② 修改 Export command 导出令

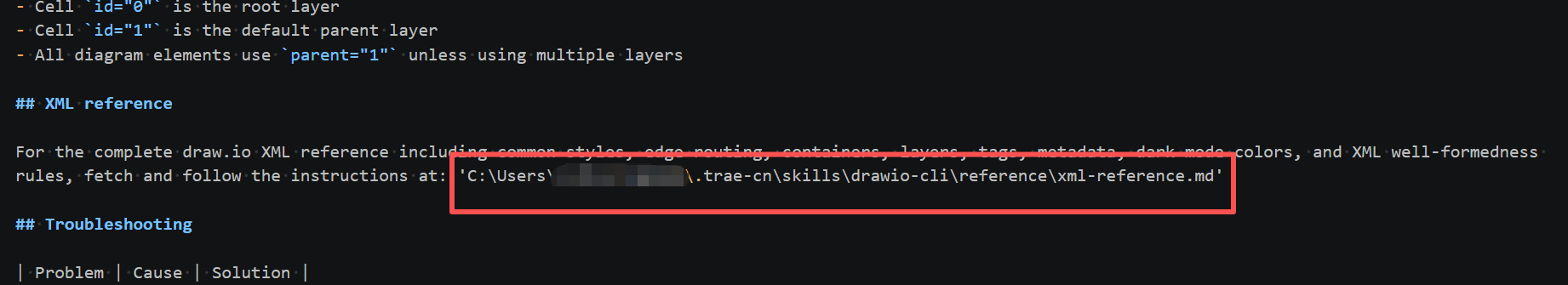

③ 修改 XML 引用路径（解决无网/加载失败问题）

---

二、整合Trae 技能

把文件按照一下目录的格式组装好

drawio-cli/
├─ SKILL.md          # 核心配置文件（唯一需要修改的文件）
├─ reference/
│  └─ xml-reference.md  # 本地XML引用文件

1. 修改完成后，把整个 drawio-cli 文件夹压缩为 ZIP 包（注意：直接压缩文件夹，不要嵌套）
2. 打开 Trae → 设置 → 技能 → 导入技能 → 选择压缩好的 ZIP 包
3. 导入成功后，重启 Trae 生效

---

三、快速使用示例

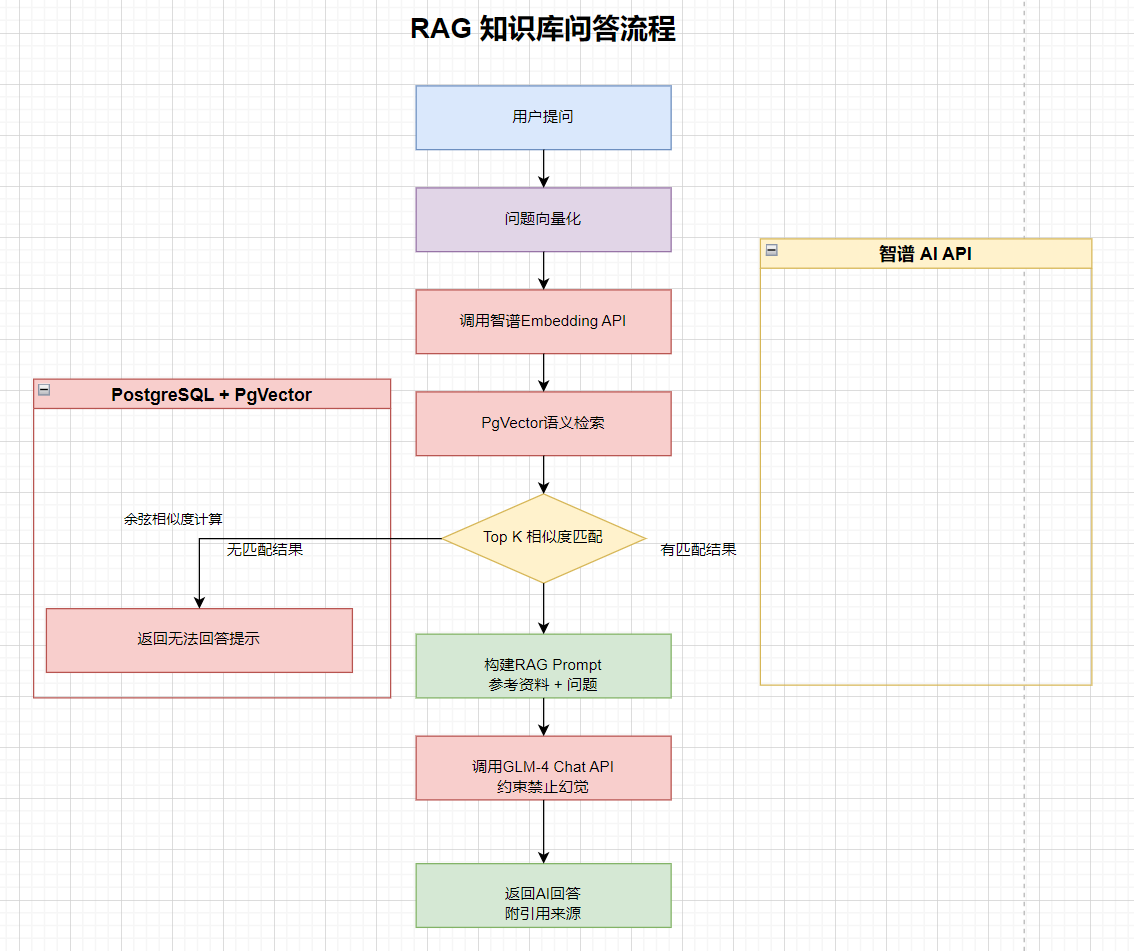

在trae中直接输入 "用draw.io帮我画rag项目的流程图"

AI 会直接生成 .drawio 文件，你可以双击用 draw.io 客户端打开，二次修改样式、布局和细节。
