D3815C30V/0.8A高调光比 LED恒流驱动器介绍

D3815C是一款连续电感电流导通模式的降压恒流源,用于驱动一颗或多颗串联LED。D3815C输入电压范围从5V到30V,输出电流可调,最大可达0.8A。根据不同的输入电压和外部器件,D3815C可以驱动高达数十瓦的LED。

D3815C内置功率开关,采用高端电流采样设置LED平均电流,并通过DIM引脚可以接受模拟调光和频率范围很宽的PWM调光。当DIM的电压低于0.3V时,功率开关关断,D3815C进入极低工作电流的待机状态。

PART-02

主要特点

1、 极少的外部元器件

2、宽输入电压范围:从8V到30V

3、 最大输出0.8A的电流

4、 复用DIM引脚进行LED开关、模拟调光和PWM调光

5、 ±5%的输出电流精度

6、 LED开路保护

7、 过温保护

8、 高达97%的效率

9、 输出可调的恒流控制方法

PART-03

应用

MR16/11 LED射灯代替卤素灯

车载LED灯

LED备用灯

LED信号灯

LED舞台灯

太阳能LED灯

摄像头LED灯

PART-04

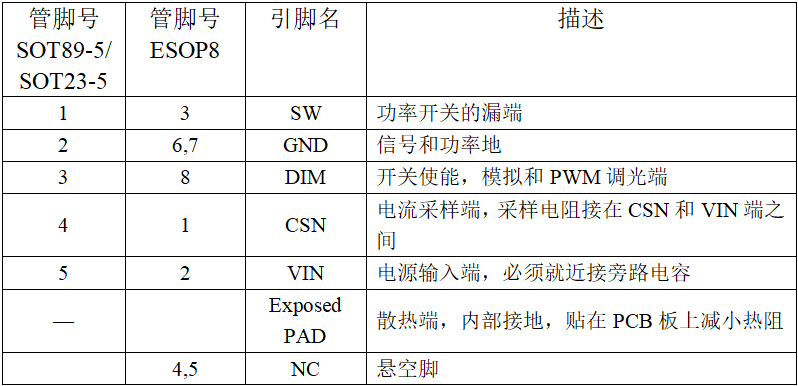

引脚信息

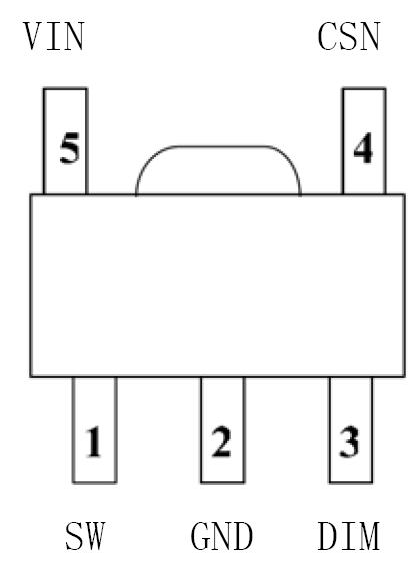

SOT89-5

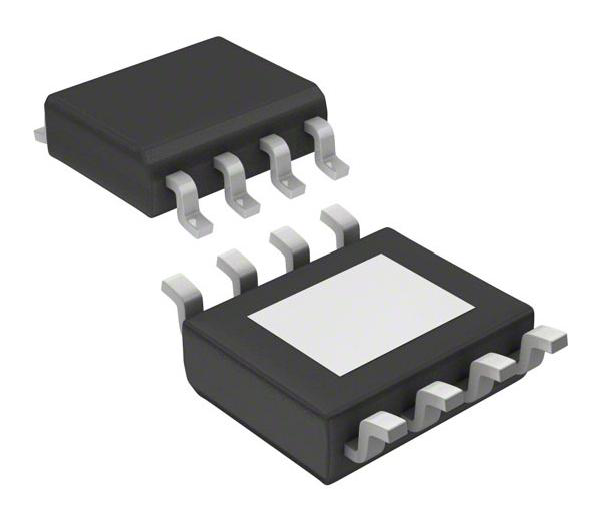

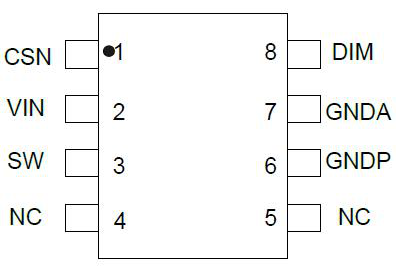

ESOP8

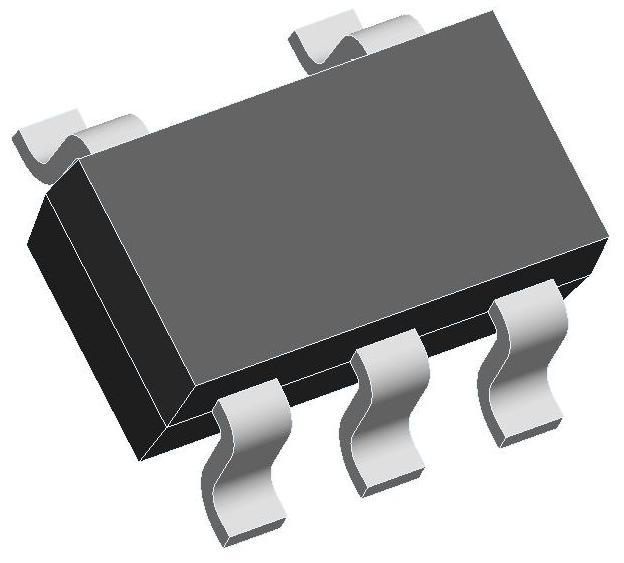

SOT23-5

PART-05

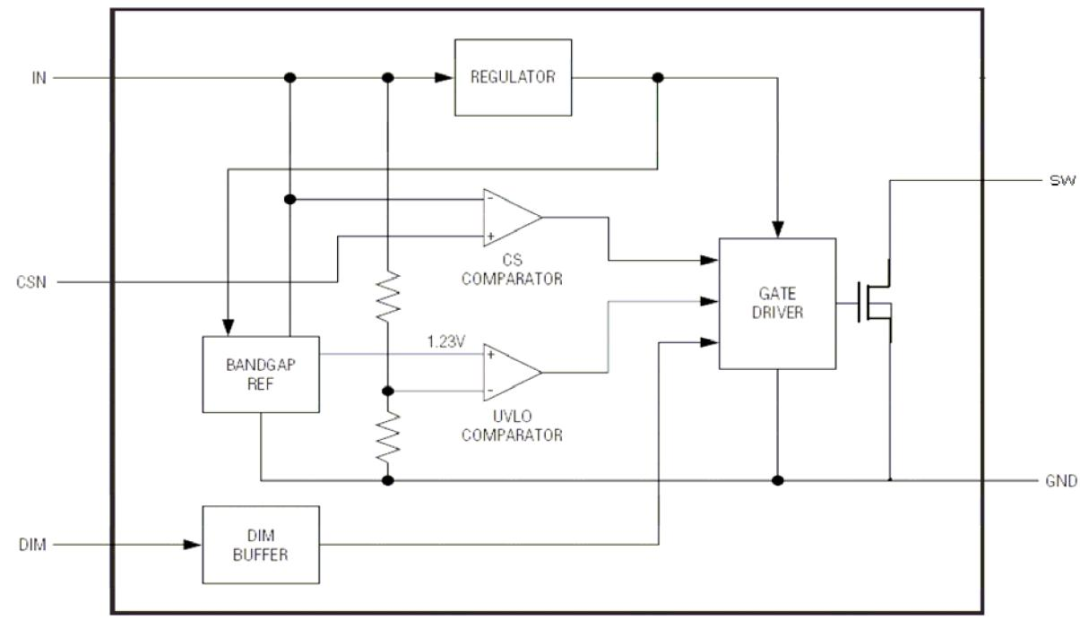

功能框图

PART-06

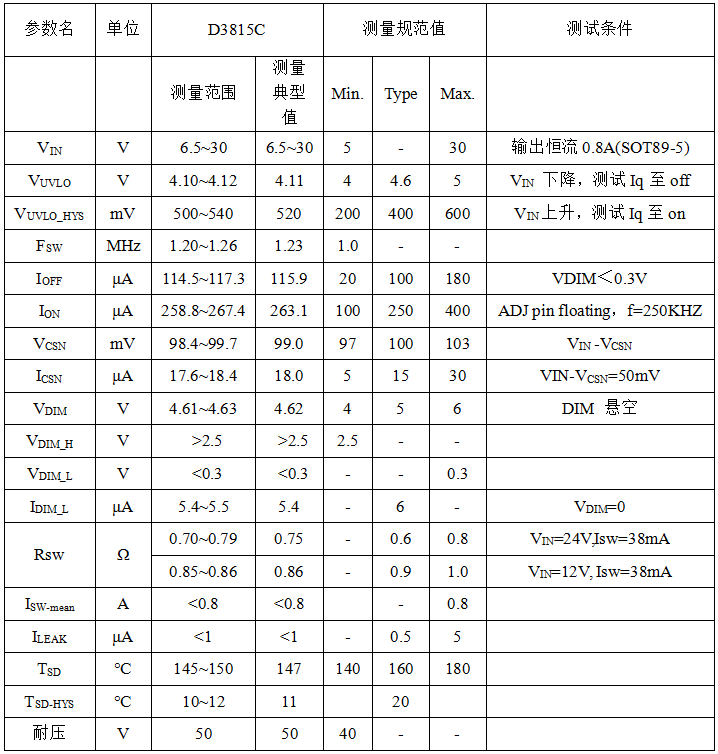

基本电参数测试

除非特殊说明,Vin=12V

PART-07

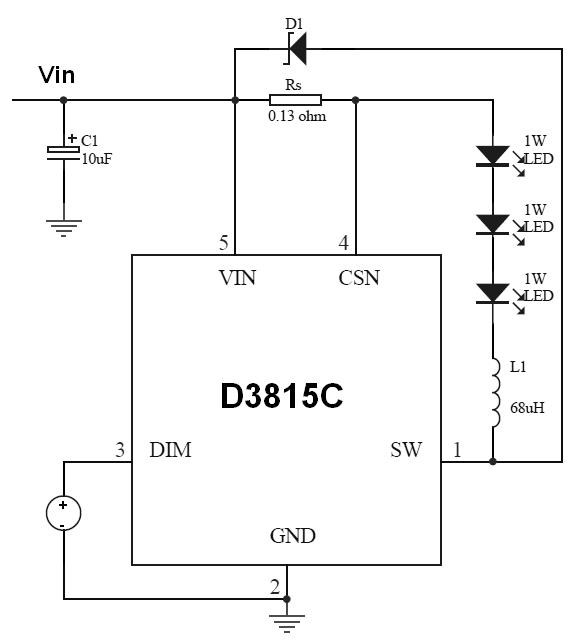

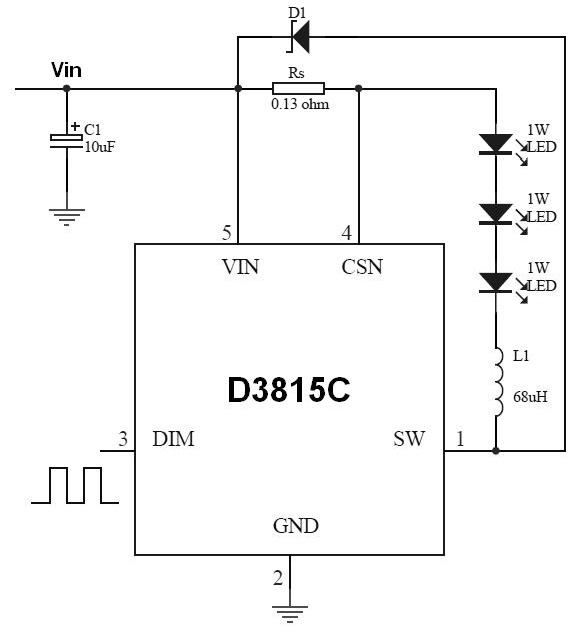

典型应用

通过外部电流采样电阻RS设定LED平均电流,LED的平均电流由连接在VIN和CSN两端的电阻Rs决定:Iout=0.1/Rs (Rs≥0.12Ω)

上述等式成立的前提是DIM端浮空或外加DIM端电压高于2.5V(且必须低于5V)。实际上,Rs是设定了LED的最大输出电流,通过DIM端LED实际输出电流能够调小到任意值。LED平均输出电流计算公式:

VDIM在(2.5V≤VDIM≤5V)范围内LED保持100%电流等于Iout=0.1/Rs。

此外通过在DIM管脚加入可变占空比的PWM信号可以调小输出电流以实现调光,计算方法如下所示:Iout=(0.1*D)/Rs (0≤ D ≤100%,2.5V< Vpulse <5V)。

如果高电平小于2.5V,则:

(0≤D≤100%,0.5V<Vpulse<2.5V)

通过PWM调光,LED的输出电流可以从0%到100%变化。LED的亮度是由PWM信号的占空比决定的。例如PWM信号25%占空比,LED的平均电流为(0.1/RS)的25%。建议设置PWM调光频率在100Hz以上,以避免人的眼睛可以看到LED的闪烁。PWM调光比模拟调光的优势在于不改变LED的色度。D3815C调光频率最高可超过20kHz。
