Webots 机器人模拟器从零基础到仿真实战教程

文章概要

Webots 机器人模拟器完整使用指南，涵盖安装配置、界面介绍、场景搭建、控制器编程等关键内容。文末新增四大核心实战案例，包含机器人避障、PID 控制、A * 路径规划、SLAM 建图导航，配套源码与资源包可直接下载复现。

Webots 快速安装步骤

Webots 支持 Windows、macOS、Linux 三大主流操作系统，安装步骤如下：

下载安装包：从官方网站获取对应系统安装程序
运行安装向导：按提示完成安装
环境配置：设置必要系统环境变量
验证安装：启动 Webots 确认运行正常

配套实战资源包（网盘直接下载）

所有案例源码、项目工程、安装包已整理打包，可直接下载使用：

网盘链接：https://pan.baidu.com/s/1MYpOqkRoSbB-N0z9NXcFkQ 提取码：8888

资源包内容：

webots.zip（基础教程配套工程）
webots-path-planning.zip（A * 路径规划项目）
webots_ros2.zip（SLAM 导航 ROS2 工程）
Webots-micromouse_python.zip（PID + 迷宫机器人）
webots-R2025a_setup.exe（Windows 安装包）
e-puck-obstacle-avoidance.zip（E-puck 避障项目）

机器人仿真环境配置

创建第一个仿真项目

点击 File → New Project
设置项目名称与存储路径
选择基础仿真环境模板
添加机器人模型与控制器

场景搭建基础

Webots 提供丰富环境元素库：道路、交通设施、建筑物、障碍物、自然景观、各类传感器模型。

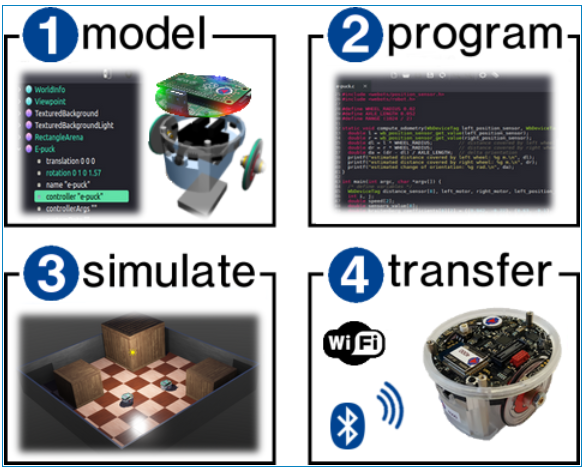

Webots 开发全流程解析

1. 模型设计阶段

选择机器人类型、配置传感器与执行器、设置物理属性参数。

2. 控制程序编写

支持语言：C/C++、Python、Java、MATLAB。

实时传感器数据可视化

传感器实时数据显示
3D 视图多角度观察
仿真性能监控

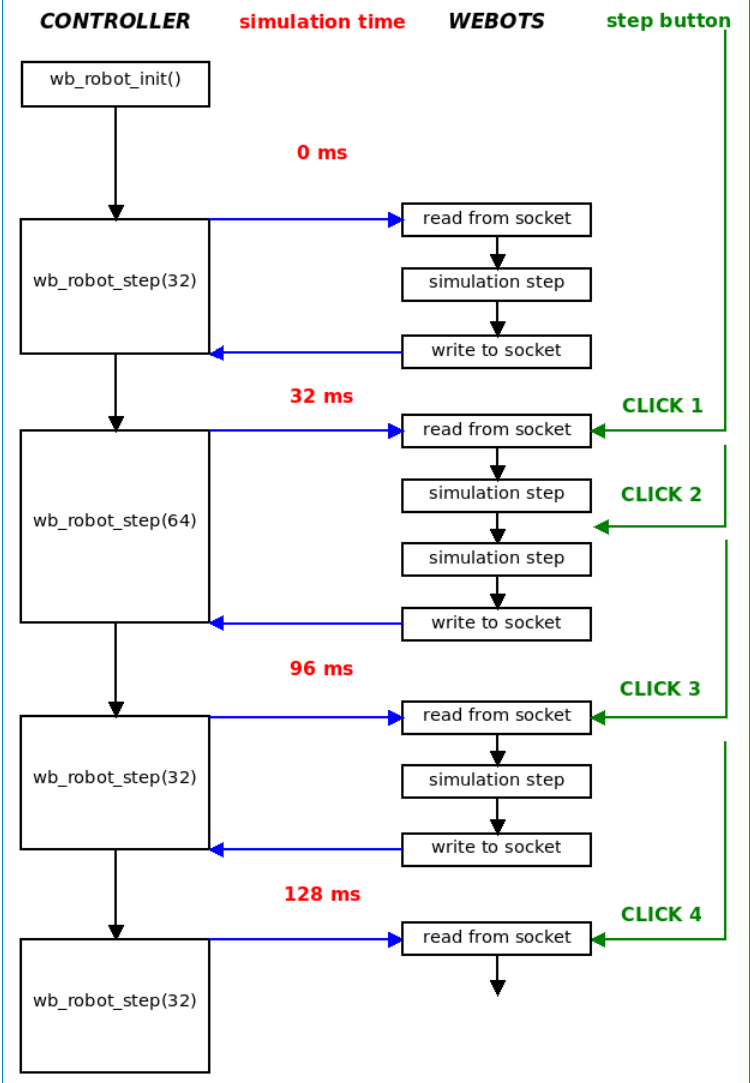

控制器与 Webots 同步机制

仿真步长控制

默认步长 32ms，可自定义调整，保证控制器与仿真器时间同步。

自动驾驶仿真实战

支持城市道路、高速公路等典型自动驾驶仿真场景。

高级仿真技巧

多机器人协同仿真

支持多机器人同一环境协同作业，适用于多智能体研究。

物理引擎配置

内置 ODE 物理引擎，支持刚体动力学、碰撞检测、关节约束。

常见问题与解决方案

仿真性能优化

调整仿真步长、合理设置传感器频率、优化 3D 模型复杂度。

学习资源推荐

官方文档

用户指南：docs/guide/ 参考手册：docs/reference/ 示例项目：projects/samples/

社区支持

官方论坛、GitHub 开源项目、在线教程与视频。

总结

Webots 是功能全面的机器人仿真平台，通过本教程可掌握基础使用方法，独立完成仿真项目开发。持续实践可实现更复杂的智能机器人系统开发。

扩展实战：Webots 四大核心落地项目（含源码 + 资源）

前文已讲解 Webots 基础安装、环境配置、仿真流程，本节补充工业与学术常用四大机器人仿真实战，所有源码可直接运行。

实战一：E-puck 机器人红外避障实战

1. 案例原理

E-puck 机器人搭载 8 路红外传感器，通过实时检测障碍物方位，动态调整左右轮转速实现自主避障。

2. 完整可运行源码（Python）

复制代码

from controller import Robot, DistanceSensor, Motor

TIME_STEP = 64
MAX_SPEED = 6.28

robot = Robot()

ps = []
ps_names = ["ps0", "ps1", "ps2", "ps3", "ps4", "ps5", "ps6", "ps7"]
for name in ps_names:
    sensor = robot.getDevice(name)
    sensor.enable(TIME_STEP)
    ps.append(sensor)

left_motor = robot.getDevice("left wheel motor")
right_motor = robot.getDevice("right wheel motor")
left_motor.setPosition(float('inf'))
right_motor.setPosition(float('inf'))
left_motor.setVelocity(0.0)
right_motor.setVelocity(0.0)

while robot.step(TIME_STEP) != -1:
    ps_values = [s.getValue() for s in ps]

    left_obstacle = ps_values[5] > 80 or ps_values[6] > 80 or ps_values[7] > 80
    right_obstacle = ps_values[0] > 80 or ps_values[1] > 80 or ps_values[2] > 80

    left_speed = MAX_SPEED * 0.5
    right_speed = MAX_SPEED * 0.5

    if left_obstacle:
        left_speed = -MAX_SPEED * 0.3
        right_speed = MAX_SPEED * 0.5
    elif right_obstacle:
        left_speed = MAX_SPEED * 0.5
        right_speed = -MAX_SPEED * 0.3

    left_motor.setVelocity(left_speed)
    right_motor.setVelocity(right_speed)

3. 资源下载

上面资源包地址中：e-puck-obstacle-avoidance.zip

实战二：PID 轨迹跟踪控制实战

1. 算法原理

PID 由比例 P、积分 I、微分 D 组成，用于精准轨迹跟踪、消除稳态误差、抑制震荡。

2. 完整可运行源码（Python）

复制代码

from controller import Robot, Motor, GPS

TIME_STEP = 64
MAX_SPEED = 6.28

Kp = 2.0
Ki = 0.01
Kd = 0.1

robot = Robot()
gps = robot.getDevice("gps")
gps.enable(TIME_STEP)

left_motor = robot.getDevice("left wheel motor")
right_motor = robot.getDevice("right wheel motor")
left_motor.setPosition(float('inf'))
right_motor.setPosition(float('inf'))

target_x = 0.5
target_y = 0.5

integral = 0.0
last_error = 0.0

while robot.step(TIME_STEP) != -1:
    x, y, _ = gps.getValues()
    error = target_x - x

    integral += error * TIME_STEP / 1000.0
    derivative = (error - last_error) / (TIME_STEP / 1000.0)
    last_error = error
    output = Kp * error + Ki * integral + Kd * derivative

    left_motor.setVelocity(MAX_SPEED*0.5 + output)
    right_motor.setVelocity(MAX_SPEED*0.5 - output)

3. 资源下载

上面资源包中：Webots-micromouse_python.zip

实战三：A * 全局路径规划（含可视化）

1. 算法原理

A* = 最优路径搜索算法，公式：f(n) = g(n) + h(n) g：实际代价 h：预估代价

2. 完整可运行源码（Python）

复制代码

import math

class Node:
    def __init__(self, x, y):
        self.x = x
        self.y = y
        self.g = 0
        self.h = 0
        self.f = 0
        self.parent = None

def astar(grid, start, end):
    open_list = []
    closed_list = []
    start_node = Node(*start)
    end_node = Node(*end)
    open_list.append(start_node)

    while open_list:
        current = min(open_list, key=lambda n: n.f)
        open_list.remove(current)
        closed_list.append(current)

        if current.x == end_node.x and current.y == end_node.y:
            path = []
            while current:
                path.append((current.x, current.y))
                current = current.parent
            return path[::-1]

        neighbors = [(-1,0),(1,0),(0,-1),(0,1)]
        for dx, dy in neighbors:
            nx, ny = current.x + dx, current.y + dy
            if 0 <= nx < len(grid) and 0 <= ny < len(grid[0]) and grid[nx][ny] == 0:
                neighbor = Node(nx, ny)
                if neighbor in closed_list:
                    continue
                neighbor.g = current.g + 1
                neighbor.h = math.hypot(nx-end_node.x, ny-end_node.y)
                neighbor.f = neighbor.g + neighbor.h
                neighbor.parent = current
                if neighbor not in open_list:
                    open_list.append(neighbor)
    return None

3. 资源下载

上面资源包中：webots-path-planning.zip

实战四：SLAM 建图与自主导航（Webots+ROS2）

1. 案例功能

激光雷达环境建模
Cartographer SLAM 建图
A * 全局规划 + DWA 局部避障
自主导航、定点巡航

2. 部署命令

复制代码

git clone https://github.com/cyberbotics/webots_ros2.git
cd webots_ros2
colcon build
source install/setup.bash
ros2 launch webots_ros2_epuck rats_life_launch.py

3. 资源下载

上面资源包中：webots_ros2.zip

扩展实战总结

本文四大案例覆盖机器人感知避障、运动控制、路径规划、SLAM 导航四大核心技术栈，所有源码与工程文件已整理至网盘，可直接下载运行，适合学习、课程设计、毕业设计与项目开发使用。
