批量不到1元,芯岭技术集成 2.4G 射频32 位 MCU 与 USB2.0的超低功耗 SoC XL2417U

XL2417U 属于低功耗、高性能且集成SOC芯片,内置 2.4G 无线收发单元。芯片整合高性能 2.4GHz 射频收发器件、完备基带处理功能、32 位主控单片机以及多样外围输入输出接口。芯片搭载 128KB 闪存存储空间与 48KB 运行内存,可灵活实现通信协议编程、参数配置存储,满足各类定制化应用程序的运行部署需求。

射频性能

  1. 频段与速率

工作频段:2.4GHz ISM(全球通用)。

支持速率:2Mbps / 1Mbps / 250kbps / 125kbps,兼顾高速与长距。

  1. 接收灵敏度(关键性能)

‑99dBm @ 250kbps(远距离模式)。

‑96dBm @ 1Mbps(平衡模式)。

‑93dBm @ 2Mbps(高速模式)。

RSSI 精度:±1dB,链路质量判断精准。

  1. 发射功率

最大发射功率:+13dBm,通信距离与穿墙能力强。

  1. 抗干扰与防护

ESD:>4kV;EFT:>4kV;Class‑A 抗扰度。

内置射频滤波与基带处理,适合工业 / 消费复杂环境。

32 位 MCU 与存储

内核:32 位 ARM 架构 MCU,最高主频 64MHz。

Flash:128KB(支持程序存储、OTA 升级)。

RAM:48KB RAM + 64KB ROM(部分资料标注 8KB RAM,以 datasheet 为准)。

XIP 支持:支持片外 Flash 原地执行,扩展程序空间。

独立看门狗:提升系统稳定性,适合无人值守设备。

外设接口

  1. 数字接口

USB 2.0 Full‑Speed(12Mbps):可直连 PC / 手机,免额外 USB 芯片。

1 路 UART、1 路 I²C:通用通信。

GPIO:最多3 个(SOP8 封装),支持深度睡眠唤醒。

驱动能力:25mA,可直连 LED / 小负载。

  1. 模拟外设(亮点)

ADC:4 路 12 位(外部 2 路 + 内部 2 路),最高 1Msps 采样率。

PWM:2 路,16 位精度,带死区控制、互补输出、中心对齐、刹车功能,支持 PWM‑ADC 联动,适合电机 / 电源控制。

集成温度传感器:片内测温,无需外部传感器。

  1. 定时器与时钟

4 × 32 位通用定时器

2 × 32 位 AON(Always‑On)定时器

24 位 RTC + 24 位 SysTick。

功耗与电源

工作电压:1.7V ~ 3.6V(超 3.6V 会损坏),单节电池供电。

功耗参数(典型值):

睡眠模式:1.6μA(寄存器 / 内存保持)。

待机模式:4.8μA。

射频接收:10.2mA。

射频发射(13dBm):9.5mA。

支持深度睡眠 + GPIO 唤醒,适合电池供电的低占空比应用。

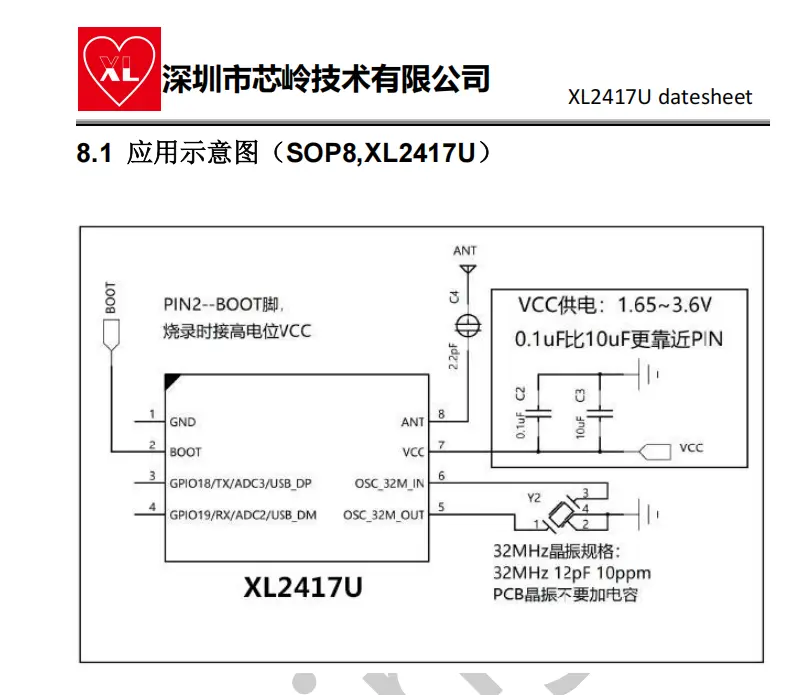

封装与可靠性

封装:SOP8(超小体积,适合紧凑设计)。

工作温度:‑40℃ ~ +85℃,工业级温度范围。

应用:

HID 应用

玩具

自拍杆

照明控制

无线传感器网络

防丢器应用
