在电动汽车高压系统测试中，如何准确模拟真实车载环境下的电源阻抗，是保证DC-DC转换器、电机控制器、车载充电器等关键部件通过电磁兼容（EMC）测试的核心难题。高压人工网络（AN，Artificial Network） 正是解决这一问题的关键设备。本文泰思特(3CTEST)将从AN高压人工网络的功能定位、标准参数、校准方法到3CTEST的完整解决方案，为您深度解析高压AN在电动汽车测试中的全貌。
一、什么是高压人工网络（AN）核心用途解析
高压人工网络（AN） 是用于电动汽车高压元器件发射测量的专用网络。它的核心作用是模拟车载电源内阻和车辆线束电感的阻抗特性，使被测件（DUT）在台架测试中呈现与真实装车一致的高频阻抗。这样才能保证测得的电压纹波、电压斜率等发射特性真实反映部件在车内的表现。
典型应用对象：
- DC-DC转换器
- 电机控制器（逆变器）
- 车载充电机（OBC）
- 高压辅助系统
3CTEST的AN高压人工网络完全符合**ISO 21498-2、MBN 11123、VW80300**等主流标准的要求。
二、主流标准中的AN网络结构

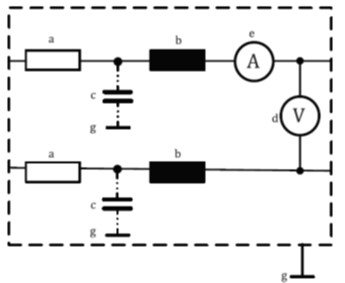

ISO 21498-2 人工网络框图

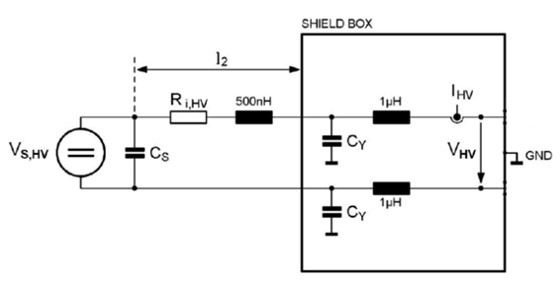

该标准定义了AN的典型拓扑：包含去耦电容Cs、模拟阻抗电阻Ri、对地电容Cy等关键元件。
VW80300 高压测试设置图
大众汽车标准对高压部件发射测试的布置提出了更具体的要求，尤其是线束长度、接地方式等。

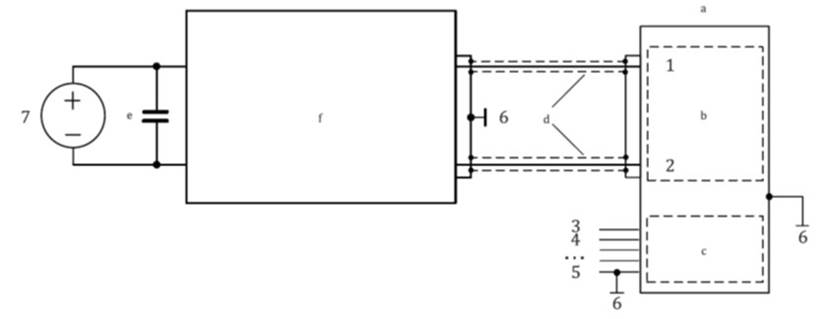

ISO 21498-2 发射类测试安装设置图
明确DUT与AN之间的连接方式，以及电源、负载的接入要求。
三、AN网络关键性能参数详解

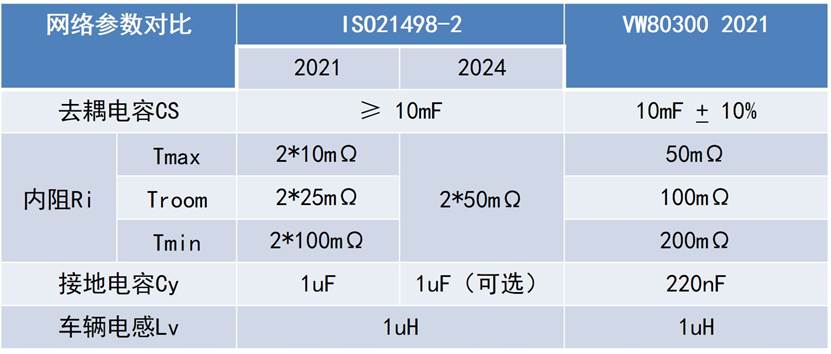

3.1 标准中的AN网络参数

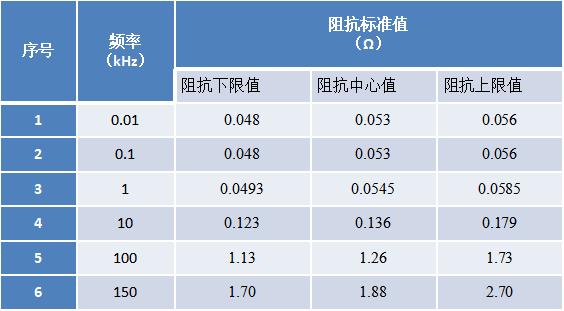

ISO 21498-2规定了AN的阻抗特性、频率范围（5kHz~150kHz）、阻抗幅度（典型20mΩ~2.7Ω）以及相位角范围。

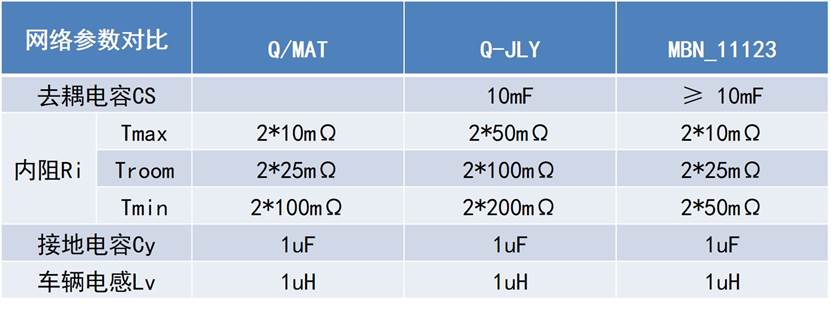

3.2 部分车企标准中的AN网络参数
不同车企会在此基础上调整内阻（Ri）和对地电容（Cy）的组合。例如VW80300要求Ri可配置为10mΩ、25mΩ、50mΩ、100mΩ等档位。

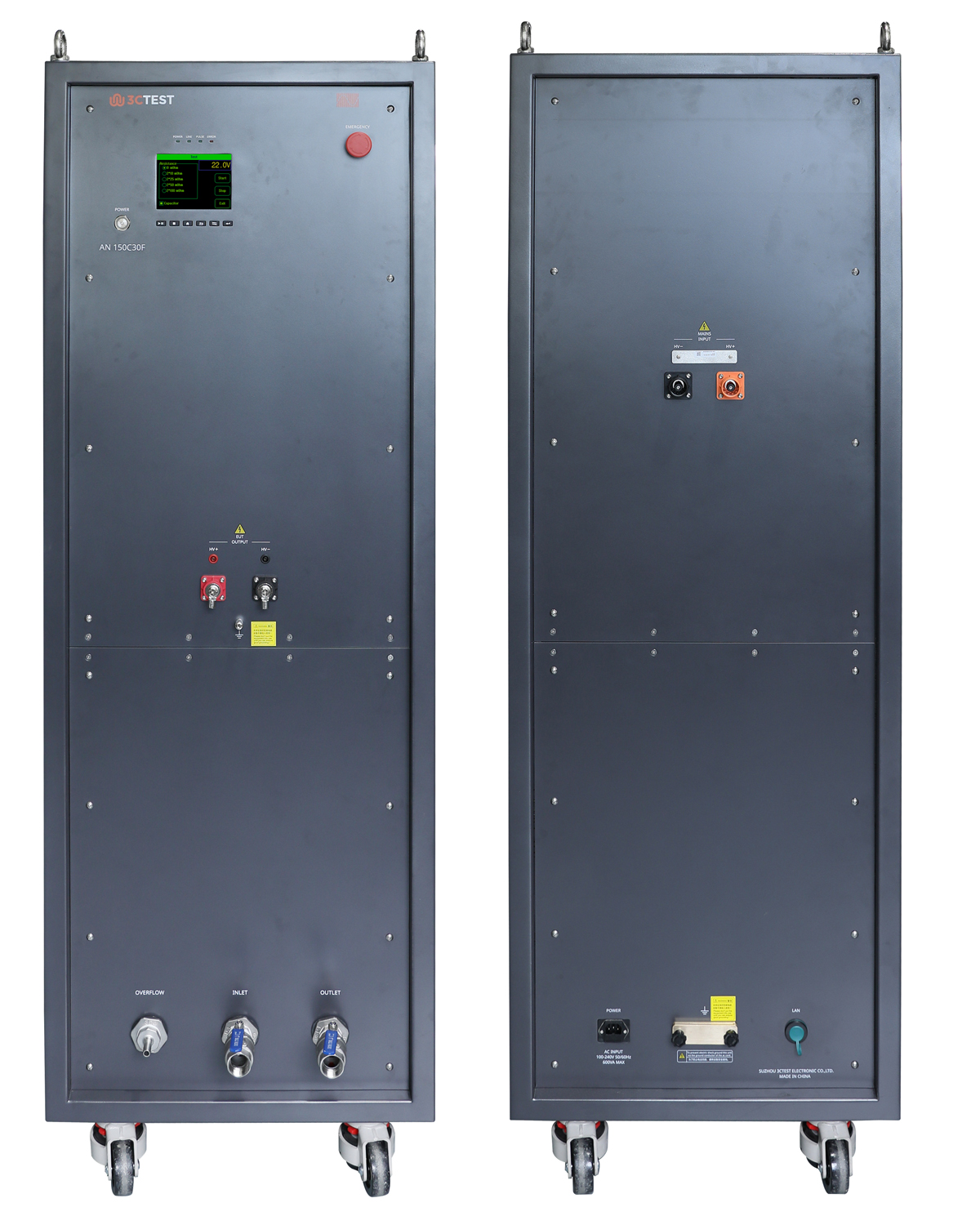

四、3CTEST 高压AN产品亮点与核心参数
3CTEST推出的高压AN网络不仅满足标准，更在易用性和安全性上做出多项创新：
彩色触摸屏 + 自动阻抗/电容切换
进出线端子各1组，用户无需根据不同的内阻或接地电容更改物理接线，只需在屏幕上设定参数，设备自动切换内部阻抗和电容网络。极大提升测试效率，避免接错线风险。
内置10mF去耦电容 + 放电保护
电容两端并联放电电阻，并实时监测电容电压。设备处于STOP状态或断电后，电容自动通过放电电阻泄放能量，保证操作人员安全。
内置电流传感器
实时显示流过AN的电流，并具备过流报警功能，防止器件损坏。
水冷监控保护
监控水温、水压、流量，确保大功率测试时设备热稳定。
远程控制与自动化测试
通过LAN口连接PC，支持Windows 7/8/10/11。用户可自定义测试程序或调用标准程序，自动生成测试报告。

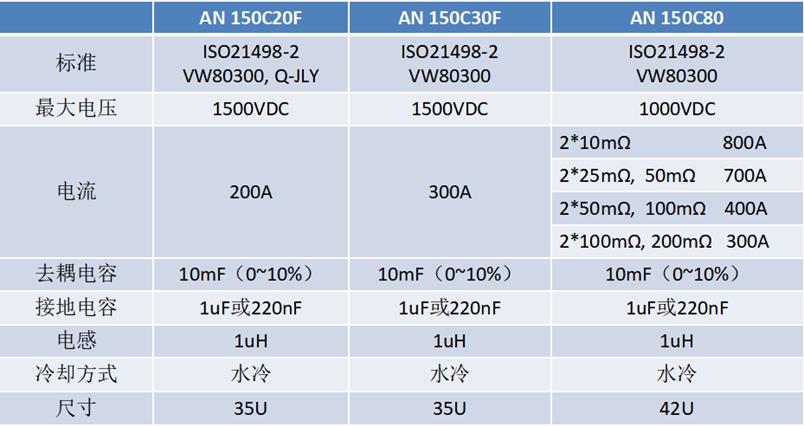

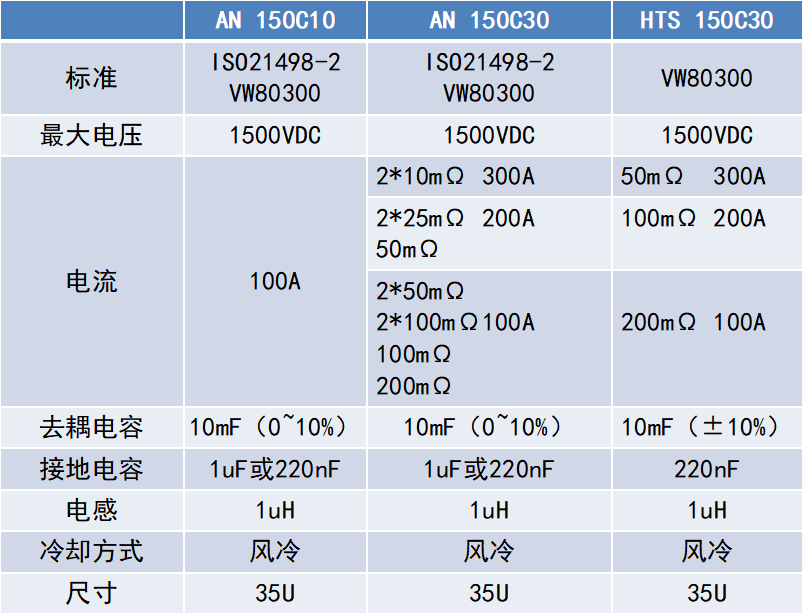

3CTEST 主要产品参数表
- 电压等级：最高1000V DC
- 电流：连续400A，峰值1000A
- 阻抗档位：2×10mΩ / 25mΩ / 50mΩ / 100mΩ 等
- 对地电容Cy：可配置（如1μF / 2.2μF）
- 频率范围：5kHz~150kHz
五、3CTEST 高压AN产品亮点与核心参数
AN的核心性能是其端口阻抗的频率特性。如何精确测量低至几十毫欧的阻抗？行业内存在两种主要方法：
5.1 S 端口反射法（S11）
通过测量传输线上的反射波来计算阻抗。
公式：Z = 25×(1+S11)/(1-S11)
问题： 当Z很小时（如0.1Ω），反射系数S11接近-0.996，1Ω对应的S11为-0.96。两者差异极小，网络分析仪难以分辨微小的幅度或相位变化，导致低阻抗测量误差很大。
5.2 增益相位并联直通法（S21 Shunt）
这是一种传输测量法：将待测阻抗并联在信号路径上，测量其引起的传输系数S21变化。
公式：Z = 25×S21/(1-S21)
当Z很小时，S21→0，公式简化为Z≈25×S21。S21的微小变化线性反映为阻抗变化，灵敏度极高。
对比结论
| 方法 | 低阻抗灵敏度 | 适用频率范围 | 是否适合AN校准 |
|---|---|---|---|
| S11反射法 | 差 | ~高频 | 否（低阻抗测不准） |
| S21并联直通法 | 高 | DC~几十MHz | 是（推荐） |
ISO 21498-2中AN阻抗最低仅20mΩ，唯一可行的就是增益相位并联直通法。
六、依据ISO 21498-2的阻抗曲线测量与3CTEST实测数据
ISO 21498-2:2025标准明确要求：在DUT输出端口校准阻抗，并将AN的电源输入端短路。人工网络的寄生电感须小于500nH，阻抗曲线需考虑元件公差。
3CTEST所有AN产品均采用网络分析仪+增益相位并联直通法进行出厂校准，并提供实测阻抗曲线图：

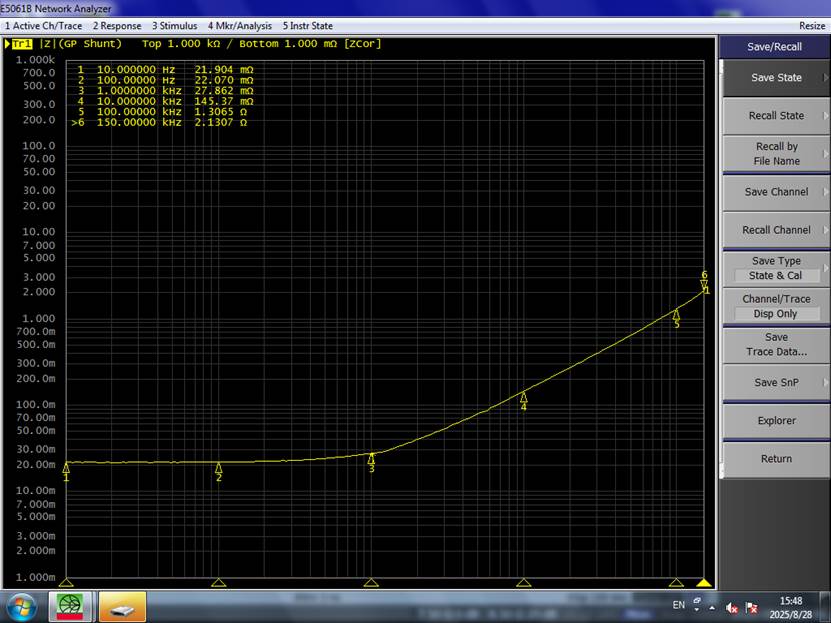

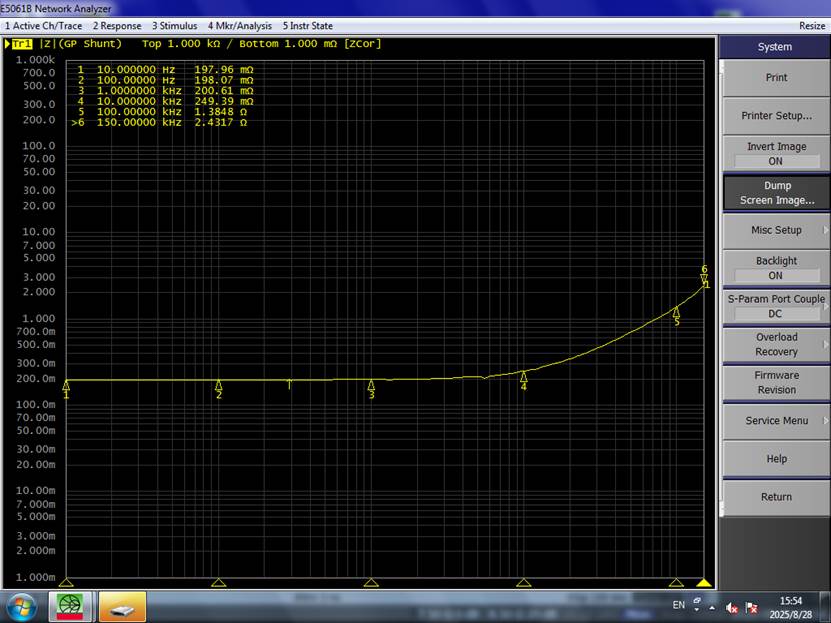

6.1 2×10mΩ 阻抗曲线
频率5kHz~150kHz内，阻抗误差优于±10%。

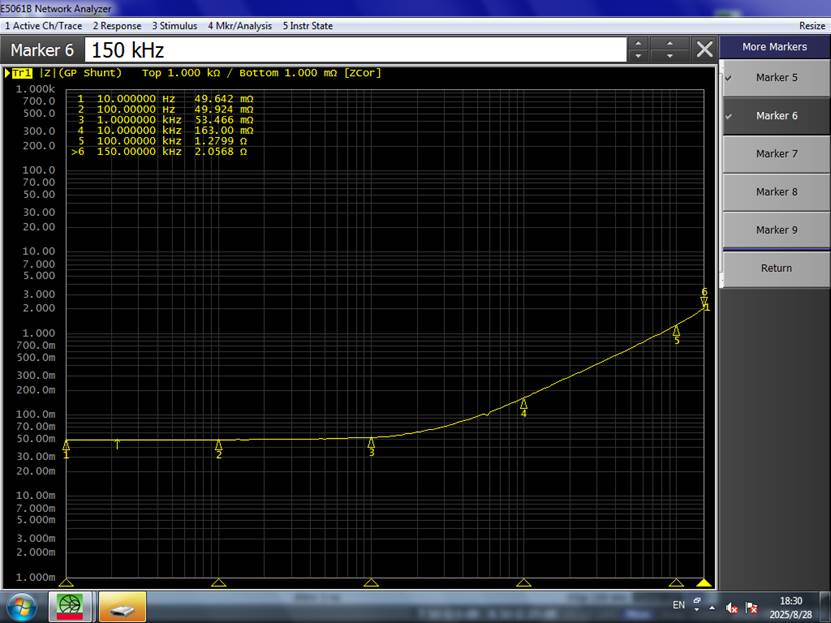

6.2 2×25mΩ 阻抗曲线
相位角符合ISO 21498-2要求。
6.3 2×50mΩ 阻抗曲线
6.4 2×100mΩ 阻抗曲线

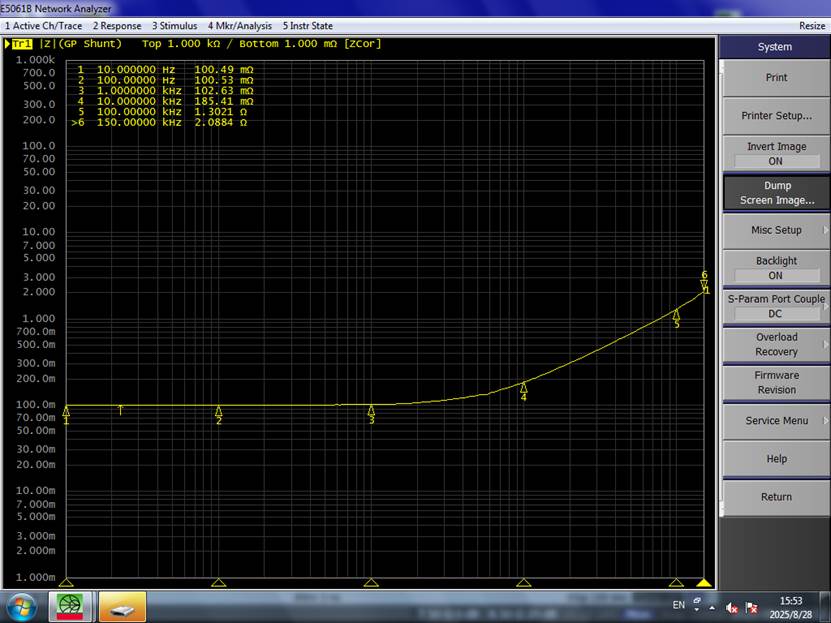

每一组数据均提供详细的S21参数和换算后的阻抗值，确保用户溯源至国际单位制。
七、VW80300标准下的关键参数校准
除了整体阻抗曲线，VW80300还要求单独验证以下参数：

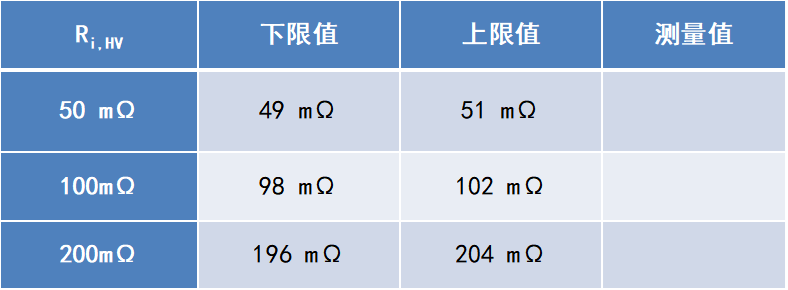

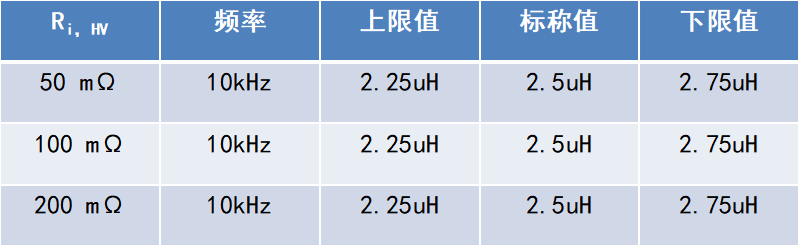

7.1 内阻Ri,HV测量
方法：将AN电源输入端短路，在DUT输出端口使用带DCR功能的电桥测量。测试前需电桥短路校准。
误差范围： +2%。
7.2 回路电感测量
方法：电源输入端短路，在DUT输出端口用电桥测量，频率10kHz。
误差范围： +10%。

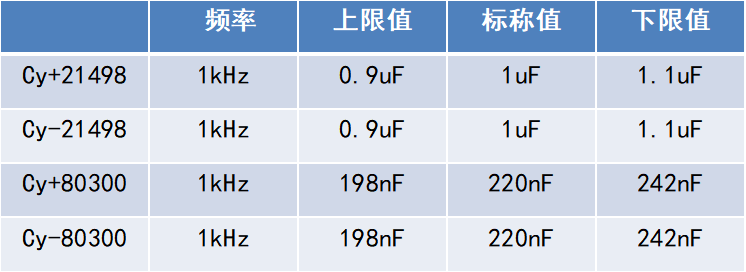

7.3 对地电容Cy测量
方法：电源输入端开路，内部去耦电容Cs断开，在DUT输出端口与机壳地(GND)之间测量，频率1kHz。
误差范围： +10%。
7.4 去耦电容Cs测量
方法：电源输入端开路，在DUT两个输出端口之间测量，频率100Hz。需注意减少充放电时间对稳定性的影响。
3CTEST高压AN的每一台设备出厂均完成上述五项参数测量，并提供校准报告。
八、总结：3CTEST如何打造高精度、高安全性的AN解决方案
| 需求 | 3CTEST方案 |
|---|---|
| 精准模拟车载阻抗 | 全自动切换Ri/Cy，出厂经S21并联直通法校准 |
| 符合ISO/VW等标准 | 参数覆盖10/25/50/100mΩ，Cy可配置，寄生电感<500nH |
| 大功率测试安全 | 内置放电电阻+实时电压监控+过流/水温水压报警 |
| 易用高效 | 彩色触摸屏，无需改线；LAN远程控制，自动生成报告 |
| 长期可靠性 | 水冷监控，热设计优化，适合连续满载测试 |
对于电动汽车高压部件的EMC发射测试，选择一款精度可溯源、安全设计完善、操作便捷的高压人工网络，是确保测试结果可靠、通过标准认证的关键。3CTEST提供的AN系列高压人工网络产品，已在国内多家主机厂和第三方实验室得到验证。
