一、 导言与实验目的
1.1 导言：为什么我们需要"单臂路由"？
在企业网络中，为了控制广播风暴、提高网络安全性与带宽利用率，我们通常会在交换机上划分不同的 VLAN（虚拟局域网）。VLAN 的核心作用是"隔离"------属于不同 VLAN 的设备就像被关在不同的房间里，它们处于各自独立的广播域中，无法直接进行二层（MAC地址）通信。
然而，隔离并不是最终目的。在实际工作场景中（例如财务部与人事部），不同 VLAN 之间往往需要进行安全、受控的数据交互。既然二层通信被阻断，我们就必须引入三层设备（路由器）来进行跨网段的路由转发。如果采用传统的"多臂路由"方案，路由器需要为每一个 VLAN 分配一个独立的物理接口并连接一条网线。当企业内部 VLAN 数量激增时，路由器的物理接口将很快被耗尽，这种做法显然成本高昂且缺乏可扩展性。
为了解决这一痛点，"单臂路由"（Router-on-a-Stick）技术应运而生。它展现了一种极其优雅的"分身术"：只需在路由器和交换机之间连接一根物理网线，并在路由器内部将该物理接口划分为多个逻辑子接口（Subinterface）。配合 IEEE 802.1Q 标签技术，这"一条胳膊"就能同时处理来自成百上千个不同 VLAN 的数据流量，完美实现了跨 VLAN 的单播通信。
1.2 实验目的
（1）理解"单臂路由"的含义。
（2）掌握通过"单臂路由"实现VLAN间单播通信的方法。
二、 基础环境搭建与前期准备

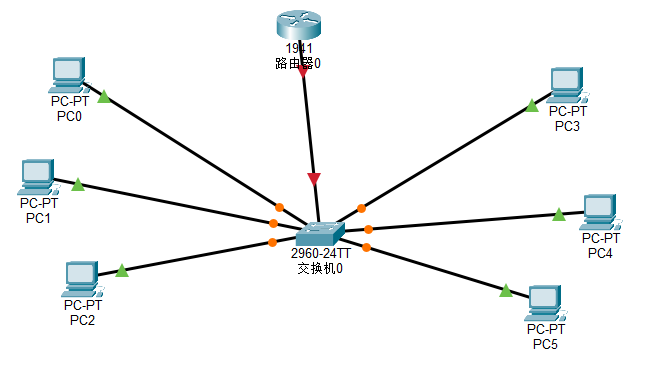

2.1 构建网络拓扑
首先，我们需要在 Cisco Packet Tracer 工作区中拖入所需的网络设备，并使用直通线（Straight-through cable）完成物理连接。
需要放置的设备包括：
（1）终端设备：6 台 PC（PC0 ~ PC5）；
（2）网络设备：1 台 2960 系列交换机（Switch0），1 台 1941 系列路由器（Router0）。
实验效率小贴士：跳过 STP 阻塞状态
当您使用网线将 PC 连接到交换机，或者将交换机连接到路由器时，您会发现交换机端的链路指示灯最初是橙色 的。这表示交换机接口正处于生成树协议（STP）的阻塞/监听/学习状态。
在真实的物理环境中，这个过程大约需要 30 到 50 秒，随后指示灯才会变成绿色（转发状态）。为了提高实验效率，我们可以点击模拟器界面左下角的 "Fast Forward Time (人为加速时间)" 按钮（快捷键
Alt + D），瞬间跳过等待过程，让所有物理链路立刻全绿畅通。

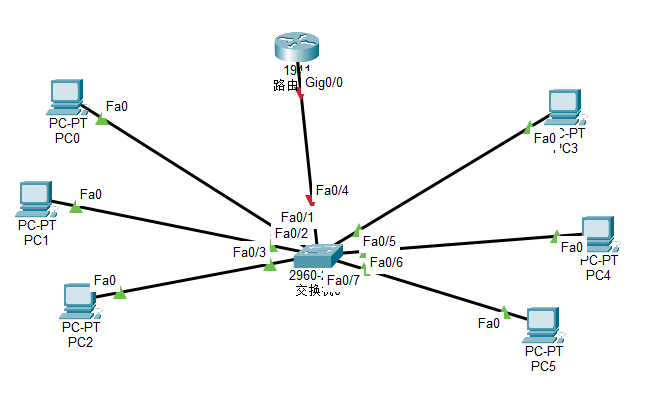

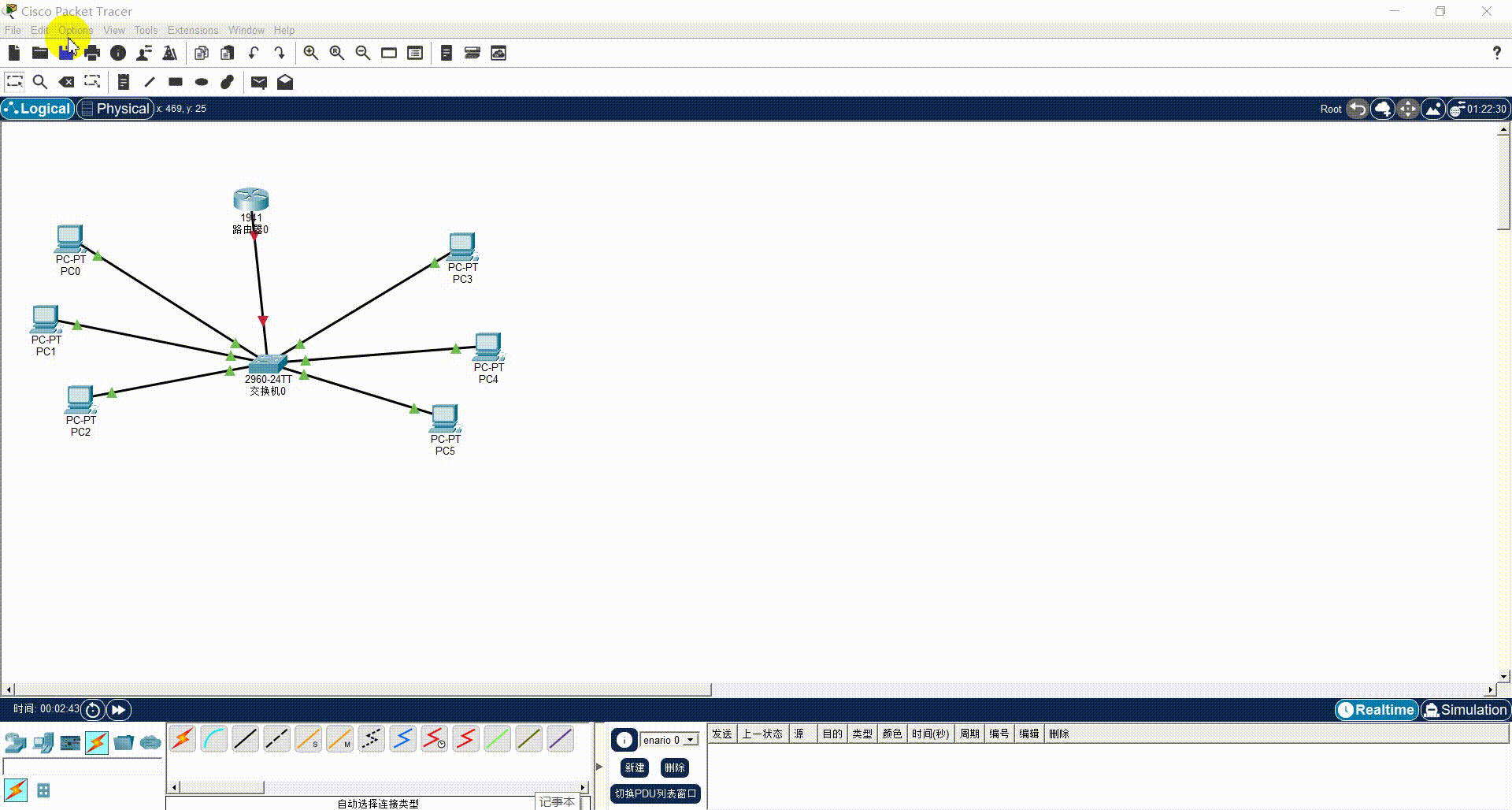

2.2 优化拓扑显示（排版最佳实践）
在复杂的网络拓扑中，Packet Tracer 默认的接口显示机制往往会成为干扰项。它会把所有连接的接口号密密麻麻地挤在一起，甚至遮挡住设备图标和链路状态指示灯，让整个画面显得非常凌乱。为了保持界面的清爽和专业，建议采用以下"分步标注法"：
① 临时开启：在软件的 Options -> Preferences 中，临时勾选 Always Show Port Labels in Logical Workspace，让所有接口名称显现出来；
② 记录与手动标注：拿出工具栏中的"放置注释（Place Note）"工具，将关键的接口名称（如连接路由器的 Fa0/4，以及 PC 对应的 Fa0/1~3 等）以文本的形式，整齐地手动标注在设备旁边；
③ 关闭全局标签：回到设置中，取消勾选 Always Show Port Labels。这样，您的拓扑图就只保留了您精心排版的自定义标签，既清晰又美观。
三、 核心概念与IP地址规划
3.1 什么是"逻辑子接口"？
请仔细观察我们刚刚搭建的拓扑图：路由器和交换机之间只有一根物理网线（插在路由器的 Gig0/0 接口上）。但是，我们的网络中存在两个完全不同的网段（192.168.1.0/24 和 192.168.2.0/24），它们在物理层面通过划分 VLAN 被隔离开来。为了让这两个网段能够互相通信，它们各自都需要一个独立的"网关"。如果路由器有两个物理接口连着交换机，那很简单，一个接口配一个网关即可。但现在只有一根线，这就需要用到"单臂路由"技术。
我们可以利用操作系统的虚拟化能力，把这 1 个物理接口（Gig0/0）在逻辑上"劈成" 2 个独立的逻辑子接口（Subinterface），就好像给物理接口创建了两个"分身"：
（1）0.1 接口（一号分身）：命名为 Gig0/0.1。它专门负责左边 192.168.1.0 网段的通信，并被配置为能够识别和处理打上了 VLAN 10 标签的数据帧。
（2）0.2 接口（二号分身）：命名为 Gig0/0.2。它专门负责右边 192.168.2.0 网段的通信，被配置为专门处理 VLAN 20 的标签数据。
通过这种"物理一根线，逻辑多车道"的设计，一根物理网线就能同时处理多个不同 VLAN 网络的流量了。

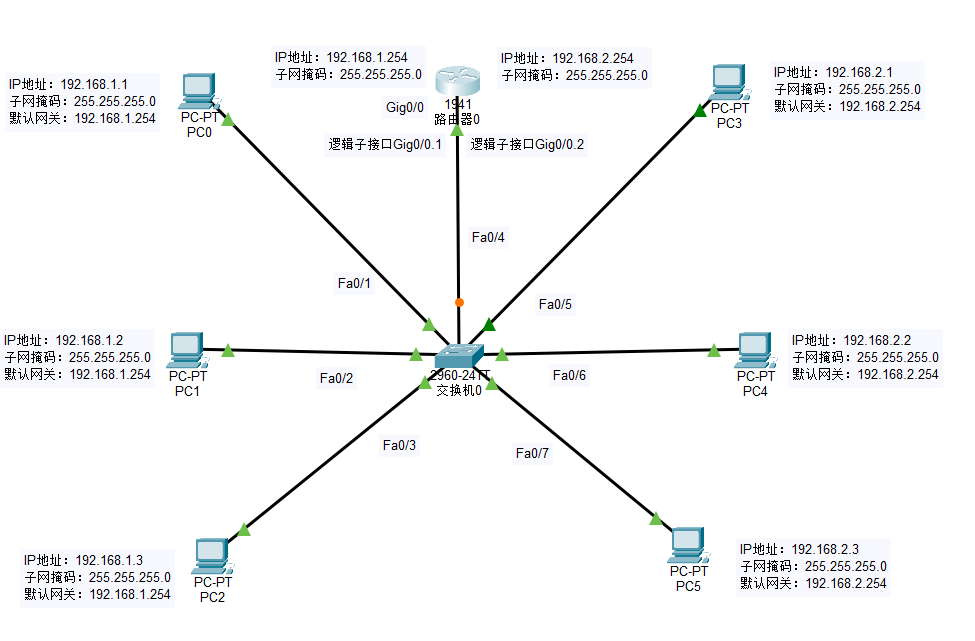

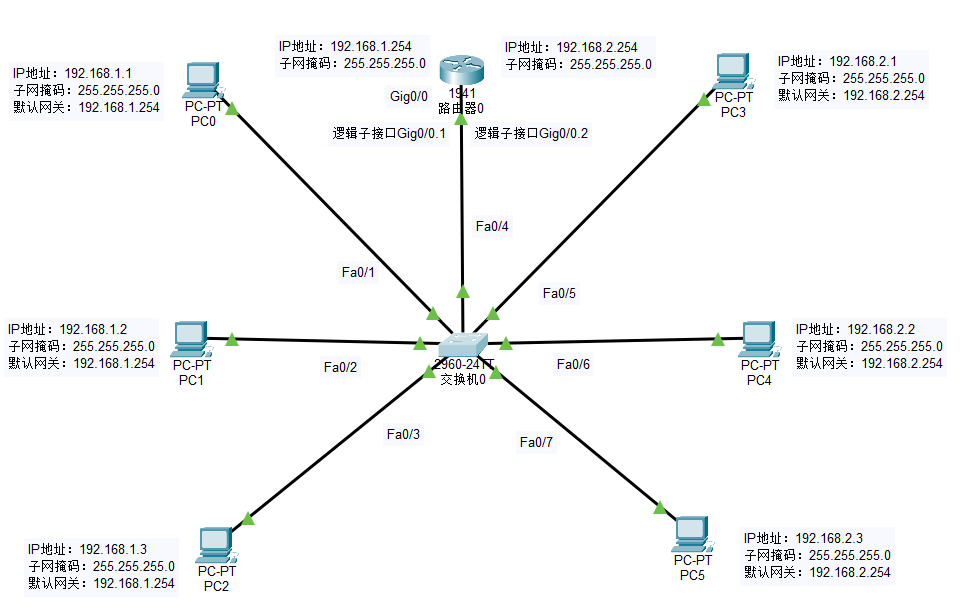

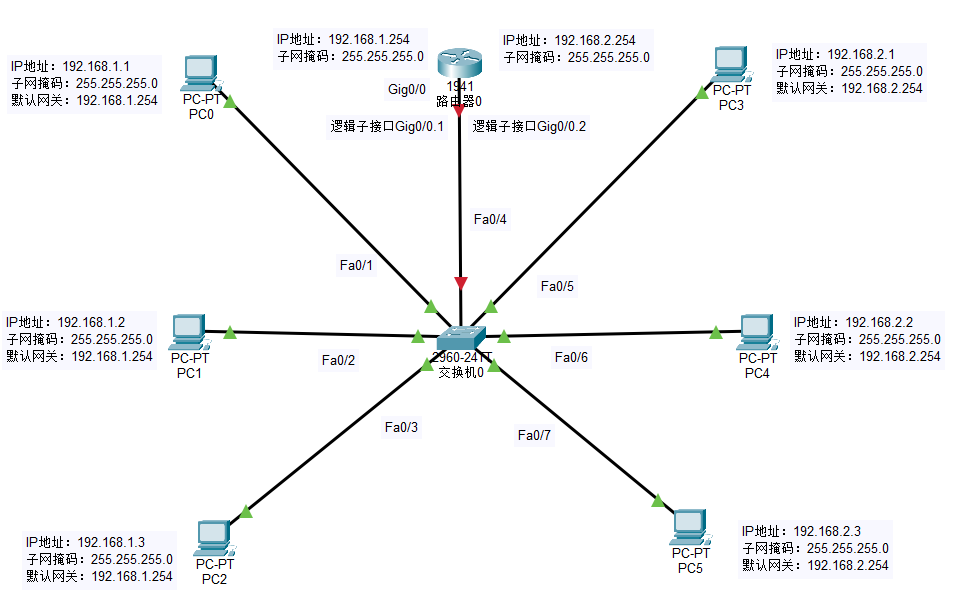

3.2 拓扑全局标注（IP与网关配置蓝图）
在理解了逻辑子接口的作用后，我们需要使用文本工具，将所有设备的 IP 地址、子网掩码（255.255.255.0）以及它们所指向的默认网关，完整地标注在拓扑图上：
（1）左侧 VLAN 10 区域：PC 指向网关 192.168.1.254（即路由器的 0.1 接口）；
（2）右侧 VLAN 20 区域：PC 指向网关 192.168.2.254（即路由器的 0.2 接口）。
四、 设备核心配置实战
4.1 终端设备配置：设置静态网络参数

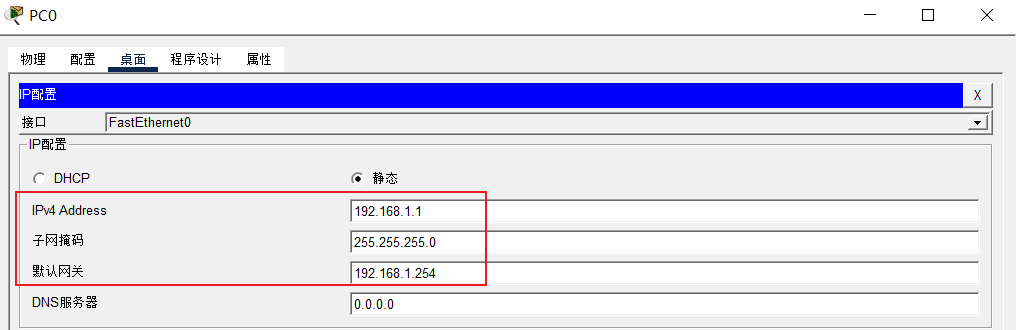

操作步骤：在 Packet Tracer 中，单击 PC 设备图标，选择 Desktop（桌面）选项卡，然后点击 IP Configuration（IP 配置），依次输入下表中的网络参数。
| 设备名称 | 连接的交换机接口 | IP地址 | 子网掩码 | 默认网关 |
|---|---|---|---|---|
| PC0 | Fa0/1 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC1 | Fa0/2 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
| PC2 | Fa0/3 | 192.168.1.3 | 255.255.255.0 | 192.168.1.254 |
| PC3 | Fa0/5 | 192.168.2.1 | 255.255.255.0 | 192.168.2.254 |
| PC4 | Fa0/6 | 192.168.2.2 | 255.255.255.0 | 192.168.2.254 |
| PC5 | Fa0/7 | 192.168.2.3 | 255.255.255.0 | 192.168.2.254 |
提醒： 请务必核对每一台 PC 的网关地址！左侧网络（PC0-PC2）的网关必须指向路由器的 0.1 子接口（192.168.1.254），右侧网络（PC3-PC5）的网关必须指向路由器的 0.2 子接口（192.168.2.254）。切勿漏配或配错任何一台设备。
4.2 路由器（Router0）配置：单臂路由的灵魂
接下来是本实验的核心：在路由器的单一物理接口上，划分为两个逻辑子接口，并分别封装 802.1Q 协议，使其能够识别不同 VLAN 的数据标签。

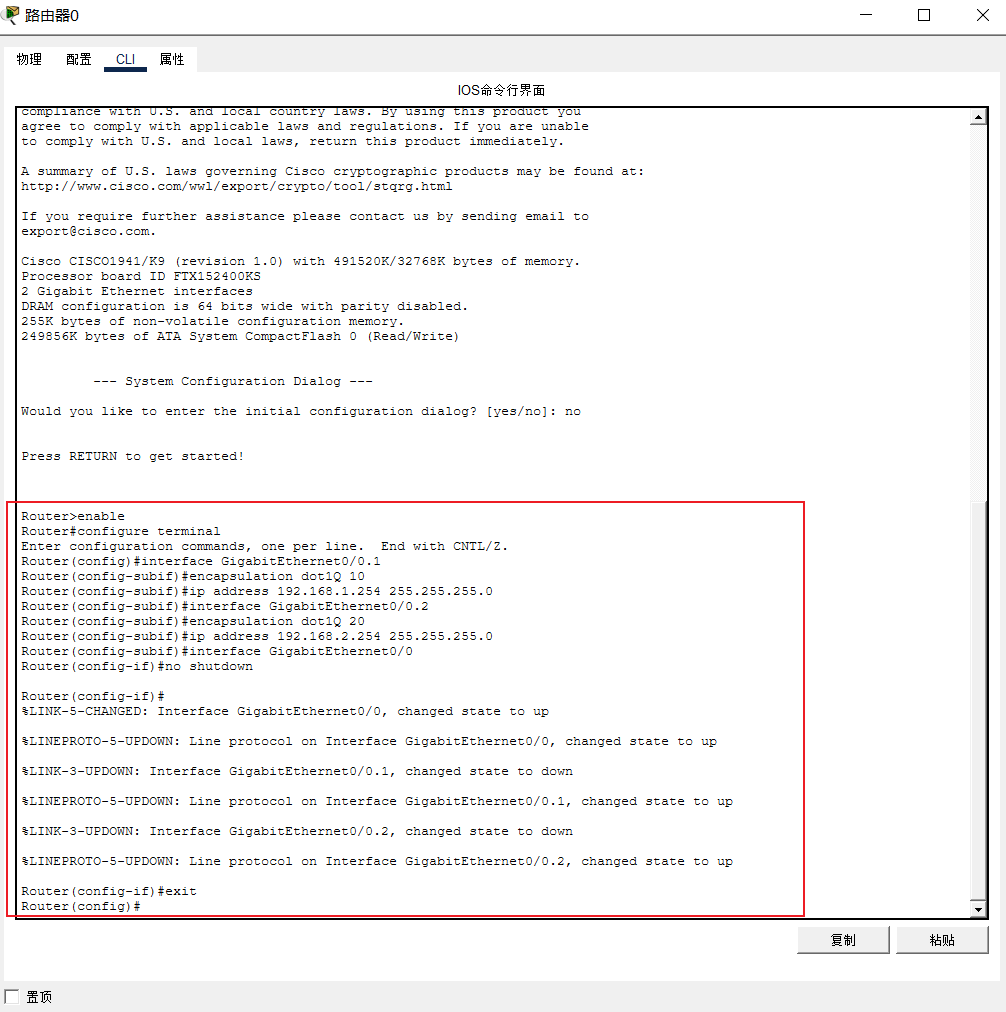

操作步骤： 单击路由器 Router0，进入 CLI（命令行界面）选项卡，输入以下配置命令：
Router> enable // 1. 从用户模式进入特权模式
Router# configure terminal // 2. 从特权模式进入全局配置模式
// --- 配置第一个逻辑子接口（服务于左侧 192.168.1.0 网段） ---
Router(config)# interface GigabitEthernet0/0.1 // 创建并进入Gig0/0的逻辑子接口0.1
Router(config-subif)# encapsulation dot1Q 10 // 关键修正：指定该子接口处理VLAN 10的数据帧 (注意是数字1)
Router(config-subif)# ip address 192.168.1.254 255.255.255.0 // 配置左侧网络的默认网关IP和掩码
// --- 配置第二个逻辑子接口（服务于右侧 192.168.2.0 网段） ---
Router(config-subif)# interface GigabitEthernet0/0.2 // 创建并切换到Gig0/0的逻辑子接口0.2
Router(config-subif)# encapsulation dot1Q 20 // 指定该子接口处理VLAN 20的数据帧
Router(config-subif)# ip address 192.168.2.254 255.255.255.0 // 配置右侧网络的默认网关IP和掩码
// --- 开启物理接口（非常重要的一步） ---
Router(config-subif)# interface GigabitEthernet0/0 // 回到物理主接口配置模式
Router(config-if)# no shutdown // 开启物理接口（物理接口开启后，下面的0.1和0.2子接口才会随之激活）
Router(config-if)# exit // 退出到全局配置模式原理解析： 只有当主物理接口（Gig0/0）被
no shutdown激活后，依附于它的逻辑子接口（0.1 和 0.2）才会随之处于 UP（开启）状态。
4.3 交换机（Switch0）配置：划分 VLAN 与开启 Trunk
当交换机刚上电启动时，所有接口的默认类型均为 Access 模式，并且全部归属于缺省的 VLAN 1。这意味着在划分 VLAN 之前，全网所有的 PC 和路由器接口实际上都处于同一个庞大的广播域中。
为了打破这个单一的广播域，我们需要在交换机上创建 VLAN 10 和 VLAN 20，将对应的计算机接入端口划入指定的 VLAN 中实现物理隔离，并至关重要地将连接路由器的接口配置为 Trunk 模式，允许不同 VLAN 的数据打上标签后通过。

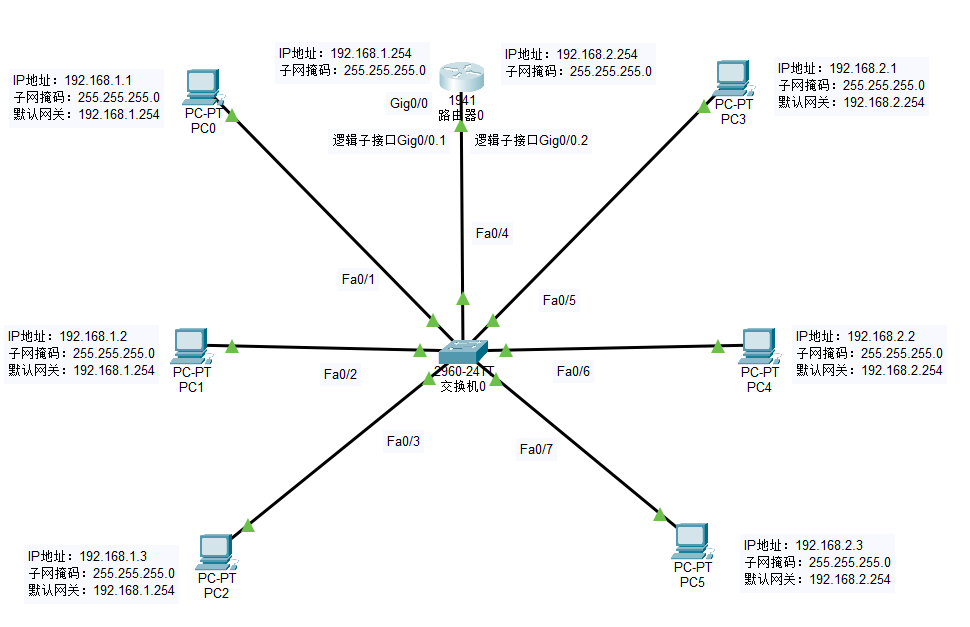

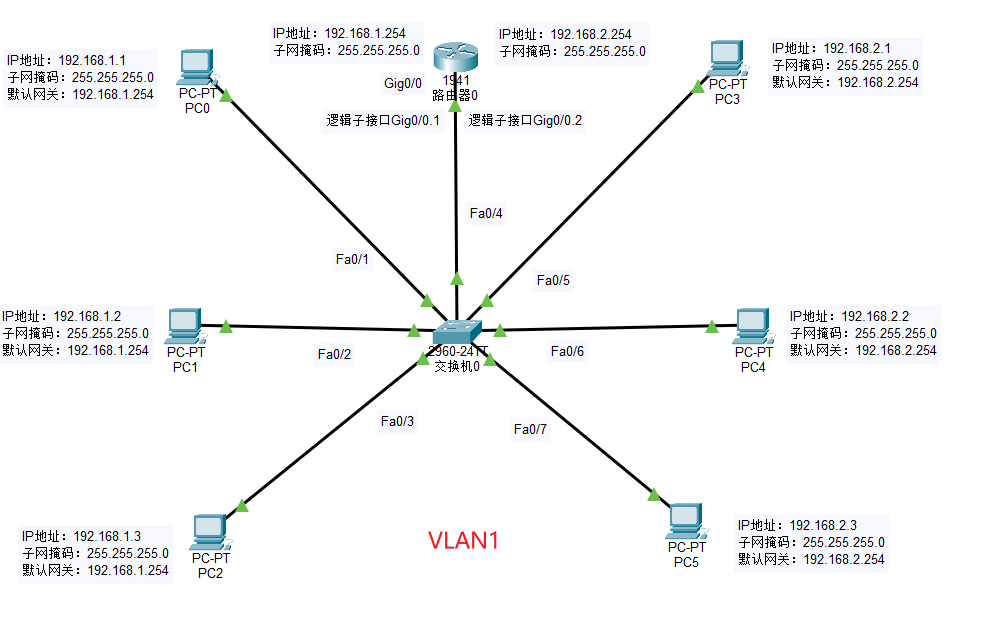

划分前

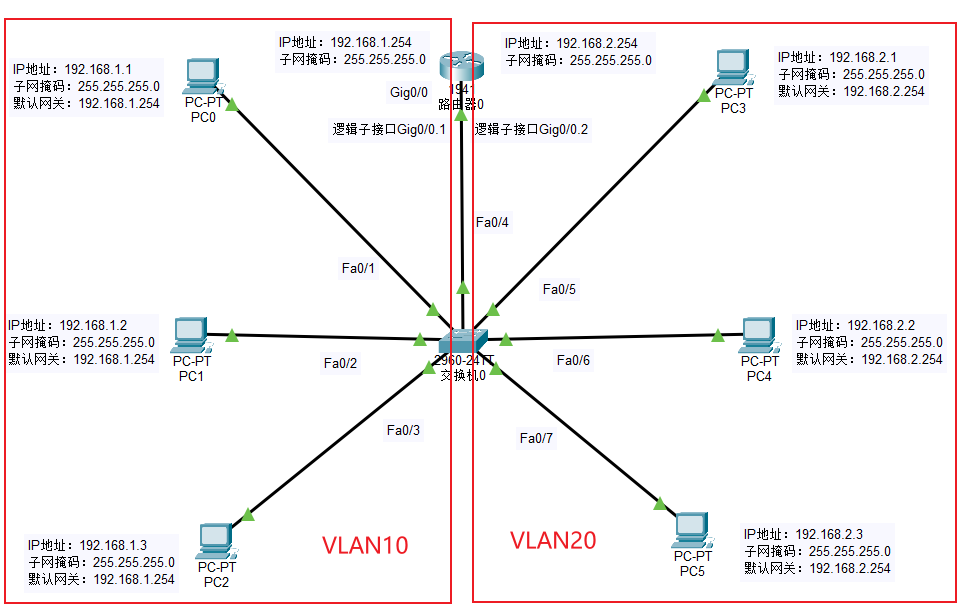

划分后

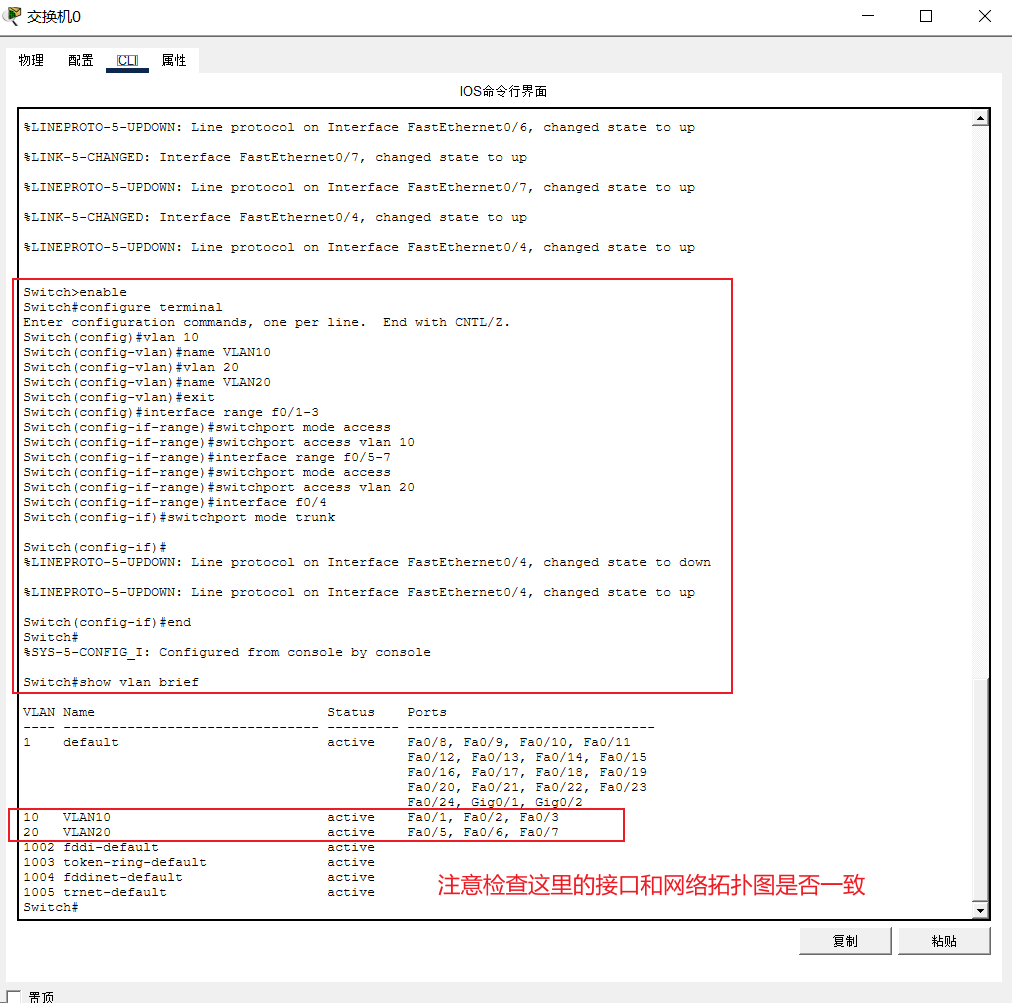

操作步骤： 单击交换机 Switch0，进入 CLI 选项卡，执行以下配置：
Switch> enable // 1. 从用户模式进入特权执行模式
Switch# configure terminal // 2. 从特权模式进入全局配置模式
// --- 第一部分：创建 VLAN 并命名 ---
Switch(config)# vlan 10 // 创建 VLAN 10 并进入其专属配置模式
Switch(config-vlan)# name VLAN10 // 将该 VLAN 命名为 "VLAN10"（方便后期管理与识别）
Switch(config-vlan)# vlan 20 // 直接创建 VLAN 20 并切换到其配置模式
Switch(config-vlan)# name VLAN20 // 将该 VLAN 命名为 "VLAN20"
Switch(config-vlan)# exit // 退出 VLAN 配置模式，退回全局配置模式
// --- 第二部分：配置接入层接口 (Access) 划入对应 VLAN ---
// 配置左侧网络（VLAN 10）
Switch(config)# interface range f0/1-3 // 使用 range 命令批量选中 f0/1、f0/2、f0/3 接口
Switch(config-if-range)# switchport mode access // 将这些接口的工作模式强制设为 Access（接入模式，专连终端）
Switch(config-if-range)# switchport access vlan 10 // 将这三个接口正式划入 VLAN 10
// 配置右侧网络（VLAN 20）
Switch(config-if-range)# interface range f0/5-7 // 批量选中 f0/5、f0/6、f0/7 接口 (注意这里跳过了连路由器的 f0/4)
Switch(config-if-range)# switchport mode access // 将工作模式设为 Access
Switch(config-if-range)# switchport access vlan 20 // 将这三个接口正式划入 VLAN 20
// --- 第三部分：配置级联接口 (Trunk) 放行 VLAN 流量 ---
Switch(config-if-range)# interface f0/4 // 进入连接路由器的 f0/4 接口配置模式
Switch(config-if)# switchport mode trunk // 将该接口模式设为 Trunk（允许带有不同VLAN标签的数据帧通过，这是单臂路由的关键）
// --- 第四部分：验证与保存 ---
Switch(config-if)# end // 直接退回特权执行模式 (相当于连续两次 exit)
Switch# show vlan brief // 查看 VLAN 摘要信息，验证接口是否正确划入各自的 VLAN
操作提示：加速 STP 生成树收敛
在交换机上划分 VLAN 或更改接口模式后，相关接口会重新进入 STP（生成树协议）的阻塞状态，指示灯变橙，需要等待一段时间才能恢复绿色的转发状态。此时您可以点击模拟器左下角的 "Fast Forward Time" (人为加速时间) 按钮，瞬间完成状态切换。
五、 网络连通性测试与排错
在完成全网设备的配置后，我们需要切换到 Packet Tracer 的 Realtime（实时）工作模式 下。接下来，我们将以 PC0（192.168.1.1） 作为测试源，通过 ping 命令分别测试其与其他 5 台计算机的连通性。
5.1 连通性测试的多重目的
在完成全网设备的配置后，我们需要切换到 Packet Tracer 的实时工作模式下，在 PC0 的命令行使用 ping 命令测试与其他各 PC 的连通性。这组测试蕴含了深层的网络逻辑验证：
（1）拓扑与链路验证：测试物理拓扑是否构建成功；
（2）终端参数验证：验证各 PC 的 IP 与网关是否配置正确；
（3）单臂路由验证：验证路由器 Gig0/0 下的两个逻辑子接口的 VLAN 封装与 IP 地址是否准确；
（4）交换机 VLAN 验证：验证交换机的 Access 接口划分以及 Trunk 接口配置是否生效；
（5）为后续实验铺垫：提前触发网络中的 ARP 解析过程，让 PC 端缓存默认网关的 MAC 地址，同时让路由器缓存目标 PC 的 MAC 地址。这一步能避免在接下来的第六部分（仿真抓包）中，因为产生大量的 ARP 地址解析广播包而干扰我们对 ICMP 单播/广播现象的纯净观察。
5.2 命令行测试步骤与现象观察
双击打开 PC0 ，切换到 Desktop 选项卡，点击 Command Prompt（命令提示符），依次输入以下测试命令：

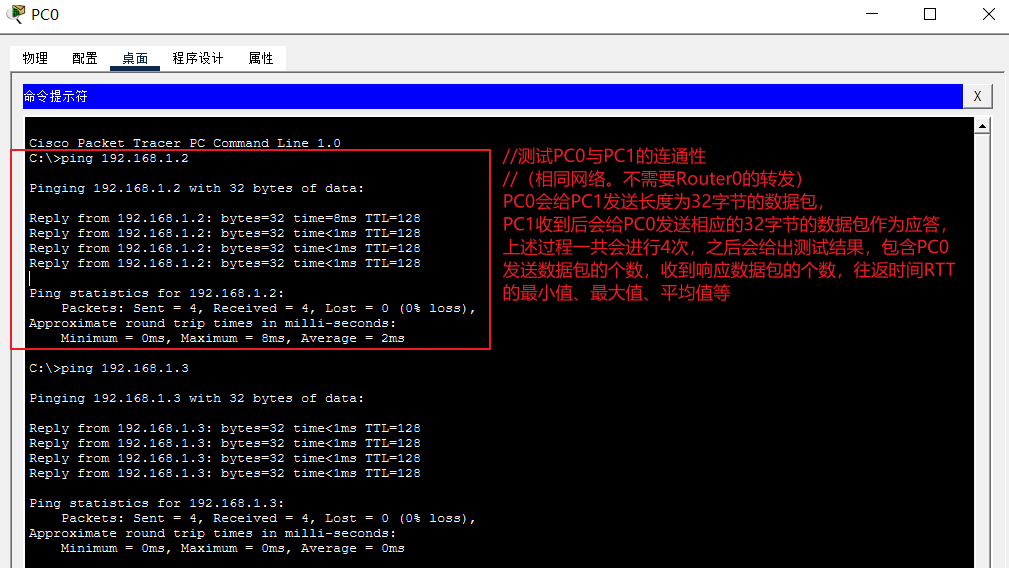

（1）同网段（VLAN 10 内部）连通性测试
C:\> ping 192.168.1.2 // 测试与同属于 VLAN 10 的 PC1 的连通性
C:\> ping 192.168.1.3 // 测试与同属于 VLAN 10 的 PC2 的连通性预期现象： 四个数据包全部快速成功回应（
Reply from ...），丢包率为 0%。
现象解析： 因为源和目的处于同一网段，数据包直接在交换机内部完成二层转发，不经过路由器。

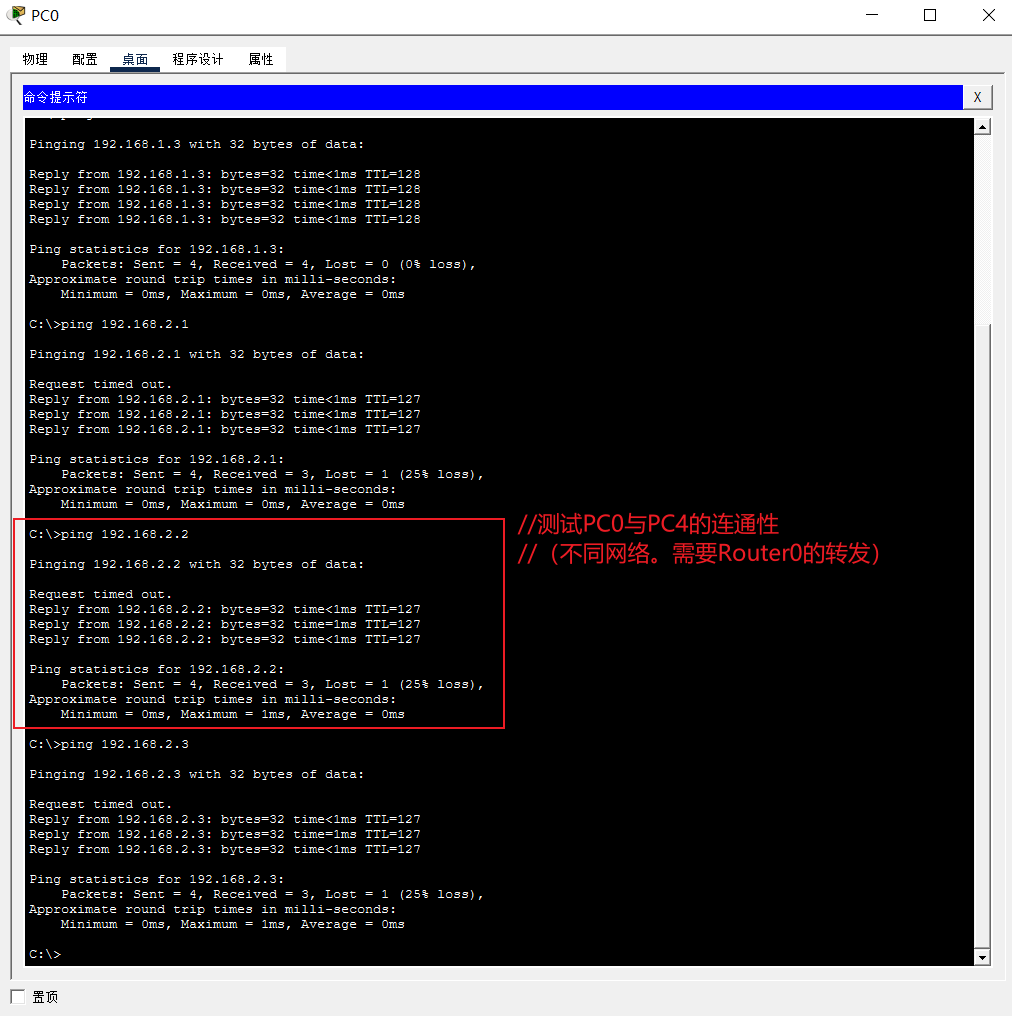

（2）跨网段（VLAN 10 到 VLAN 20）连通性测试
C:\> ping 192.168.2.1 // 测试与属于 VLAN 20 的 PC3 的连通性
C:\> ping 192.168.2.2 // 测试与属于 VLAN 20 的 PC4 的连通性
C:\> ping 192.168.2.3 // 测试与属于 VLAN 20 的 PC5 的连通性预期现象： 第一次进行跨网段测试时，第一个数据包通常会显示
Request timed out（请求超时），随后三个包成功响应。此时如果紧接着再次执行相同的 ping 命令，则会四个包全通。
5.3 核心原理探究：为什么跨网段测试时首包会超时？
这是网络底层的正常工作机制，具体流程如下：
① 网关发现： 当 PC0 发起 ping 192.168.2.1 时，OSI 模型网络层发现目标 IP 与自己不在同一个网段，必须将包送往默认网关（192.168.1.254）。
② 第一次 ARP（PC0找网关）： 如果 PC0 缓存里没有网关的 MAC 地址，会先发一个 ARP 广播找网关。网关响应后，ICMP 包顺利送达路由器的 0.1 子接口。
③ 路由查表与丢包（超时的核心原因）： 路由器收到包后，查路由表发现目标网段在 0.2 子接口上。但此时，路由器缓存里没有目标 PC3 的 MAC 地址。在 Cisco 等标准路由器的底层机制中，如果下一跳 MAC 地址未知，路由器会直接丢弃这个数据包，而不是将其挂起等待。
④ 第二次 ARP（路由器找目标）： 路由器在丢弃该 ICMP 包的同时，立即从 0.2 接口向 VLAN 20 发送 ARP 广播询问目标 MAC 地址。
⑤ 触发超时： 由于第一个 Ping 包在路由器处被无情丢弃，PC0 端迟迟等不到回应，ICMP 计时器到期，导致首包显示超时（Request timed out）。
⑥ 后面全通： 一旦目标 PC 回应了 ARP 请求，路由器的 ARP 表项建立成功，PC0 发出的第 2、3、4 个后续数据包就能被路由器无缝封装并直接转发，全部畅通无阻。
5.4 实验排错黄金指南
如果测试时大面积出现请求超时或目标主机不可达，请按照以下逻辑自查：
（1）检查主机三要素：① 检查 PC 的 IP 地址是否在正确的网段；② 检查默认网关是否正确对应了 1.254 或 2.254，切勿配反。
（2）检查路由器逻辑子接口：① 使用 show ip interface brief 确保状态为 UP，如果为 Down 则说明物理接口忘记开启；② 检查子接口上的封装命令 encapsulation dot1Q 是否与 VLAN 标签准确对应。
（3）检查交换机链路层：① 使用 show vlan brief 检查接口是否划分正确；② 务必检查连接路由器的 Fa0/4 接口是否改为了 Trunk 模式，若是默认的 Access 模式，跨 VLAN 流量会被直接丢弃。
六、 协议抓包与原理解析（仿真模式）

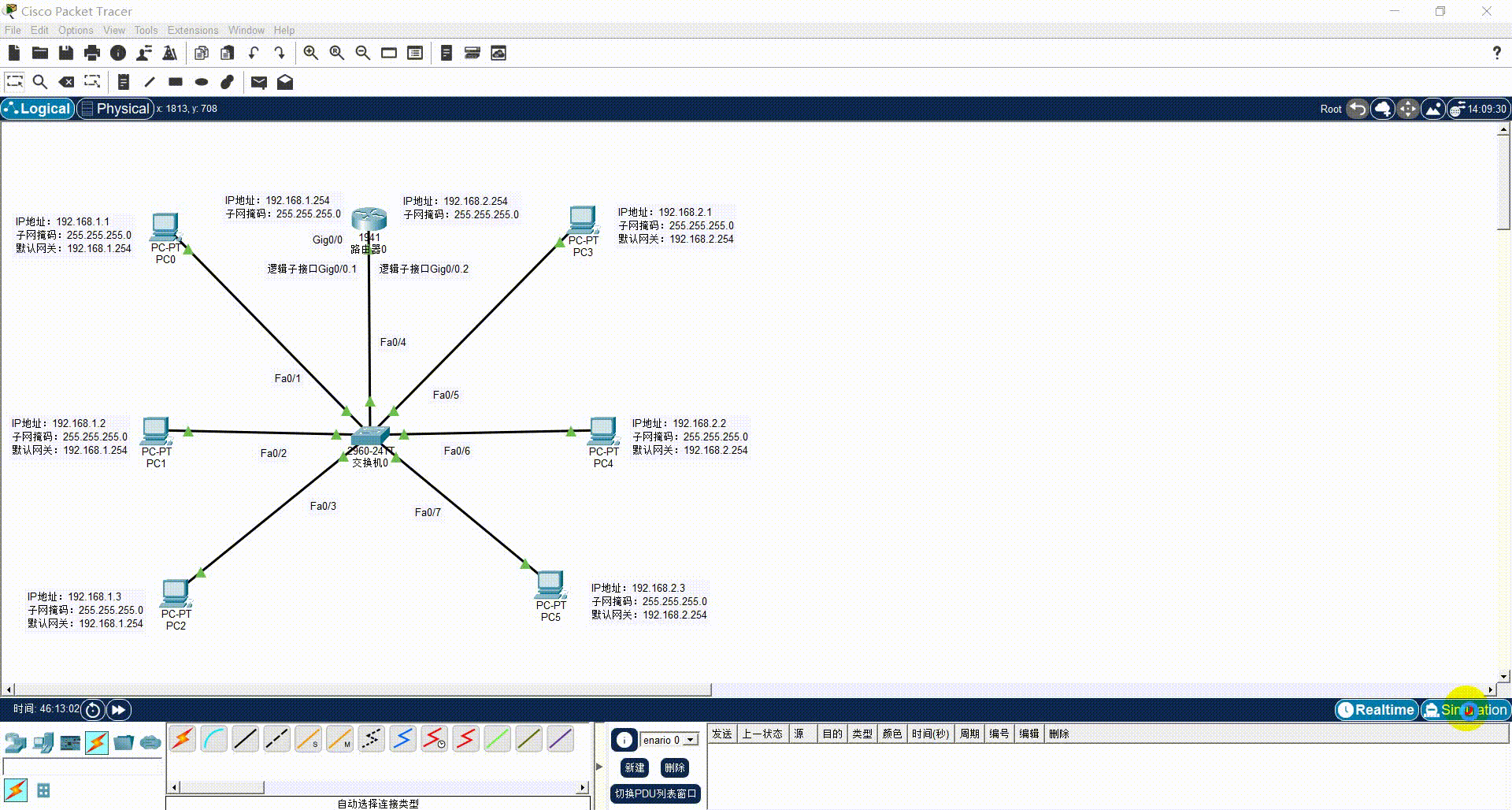

在第五部分中，我们已经在实时模式下通关了 ping 测试，全网设备的 ARP 缓存表均已建立。接下来，我们将正式切换到 Simulation（仿真）工作模式 。通过手动创建 PDU（协议数据单元），直观验证单臂路由在单播跨网段转发 和广播域隔离中的底层工作机制。
6.1 前置准备：过滤网络协议
为了让仿真界面纯净、易于观察，请在右侧的 Simulation Panel（仿真面板）中点击 Edit Filters（编辑过滤器），取消勾选所有协议，仅勾选 ICMP 协议。这样我们就能专注于观察 Ping 包的生死存亡，不受其他后台流量的干扰。
6.2 验证一：跨 VLAN 的单播通信（精确追踪标签变化）
本步实验用来观察单播 IP 数据报跨越不同网段时，路由器是如何在单根物理链路上演"分身术"的。
（1）操作步骤

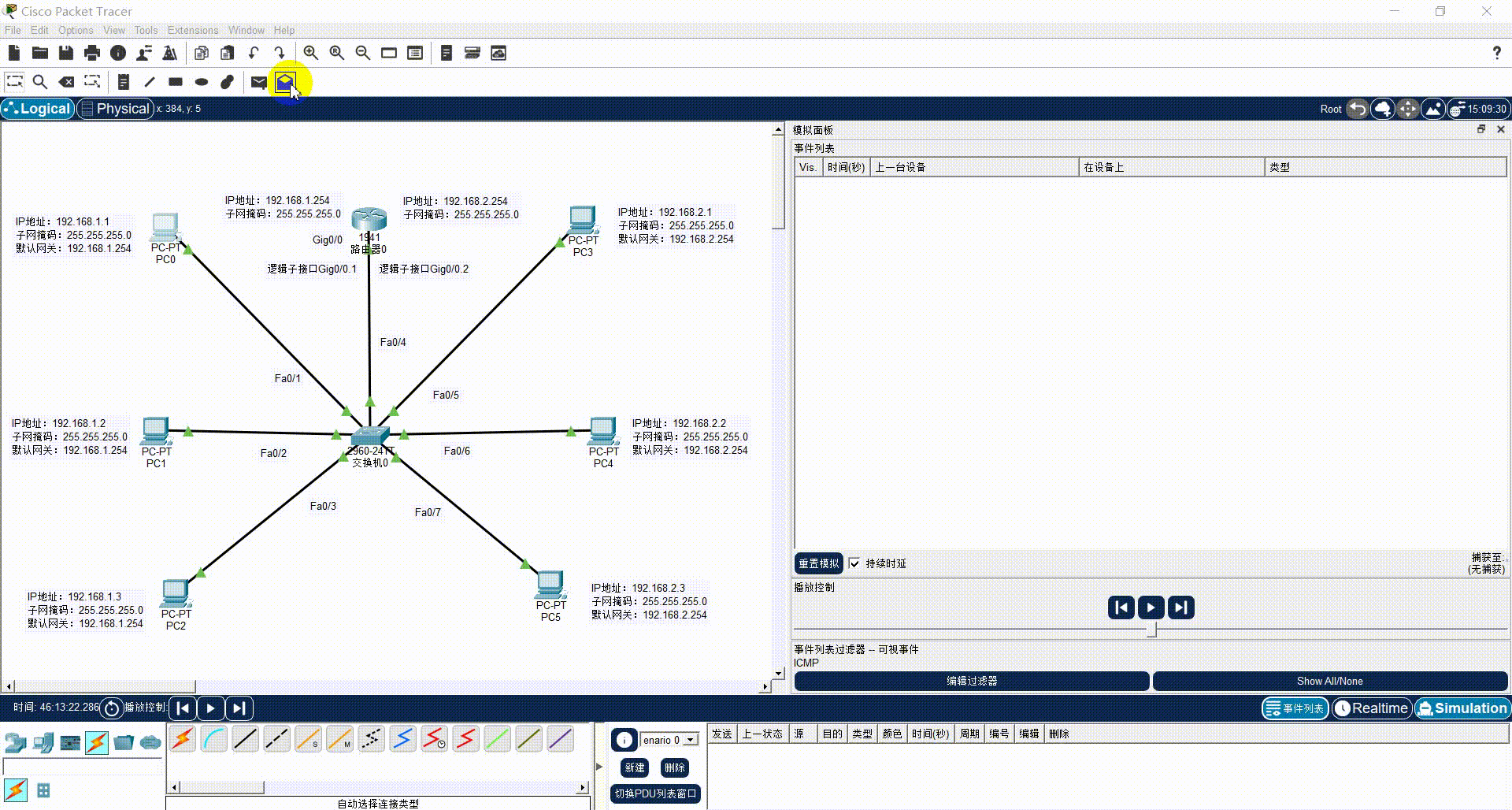

在右侧工具栏选择 "添加简单 PDU" （快捷键 P，图标是一个闭合的小信封）。单击 PC0（VLAN 10） 作为数据包的源（Source）。单击 PC3（VLAN 20） 作为数据包的目的地（Destination）。连续点击仿真控制区中的 "Capture / Forward"（单步前进按钮），一步步追踪信封的轨迹。
（2）观察到的完整路径与底层原理
随着你点击单步前进，你会看到极其经典的"VLAN间路由"大循环：
-
第一步（PC0 →交换机）： PC0 发现目的地在异网段，将 ICMP 请求包封装上物理网关的 MAC 地址发送给交换机。此时数据包是不带标签的（Untagged）。
-
第二步（交换机 → 路由器，去程）： 交换机从
Fa0/1接口收到包，由于该接口属于 VLAN 10，交换机在将包从Fa0/4（Trunk 接口）转发给路由器时，会在数据帧内部强行打上一个VLAN ID = 10的 IEEE 802.1Q 标签。 -
第三步（路由器的精准接收）： 路由器从物理接口
Gig0/0收到这个带有 VLAN 10 标签的帧，因为我们在后台配置了encapsulation dot1Q 10，路由器会准确地把这个包交给它的一号分身------Gig0/0.1逻辑子接口来处理。 -
第四步（路由器的三层转发）： 路由器拆开数据链路层，查看网络层目的 IP 为
192.168.2.1。查路由表发现此网段由Gig0/0.2子接口管辖。于是，路由器执行三层路由转发：撕掉 VLAN 10 的标签，重新打上VLAN ID = 20的新标签，再次通过这根网线扔回给交换机。 -
第五步（交换机 → PC3）： 交换机从 Trunk 接口
Fa0/4收到带有 VLAN 20 标签的帧，它根据标签查 MAC 地址表，精准地发往属于 VLAN 20 的Fa0/5接口。在数据包出Fa0/5接口丢给 PC3 之前，交换机会把 VLAN 20 的标签脱掉（剥离），PC3 最终收到一个普通的标准 IP 数据报。 -
回程（PC3 → PC0）： 随后，PC3 会发出一个 ICMP 响应包（Reply），数据包会沿着刚才的路径反向重复上述"打标签 \\rightarrow 换标签 \\rightarrow 脱标签"的过程，最终完美回到 PC0。
实验结论： 通过逻辑子接口与 802.1Q 标签配合，单臂路由成功让不同 VLAN 之间实现了受控的、安全的单播通信。
6.3 验证二：VLAN 间的广播隔离测试（视觉呈现广播边界）
划分 VLAN 最根本的目的是为了隔离广播域。本步实验将用最震撼的视觉效果，证明单臂路由在保持全网互通的同时，并没有打破 VLAN 隔离广播的功能。
（1）操作步骤

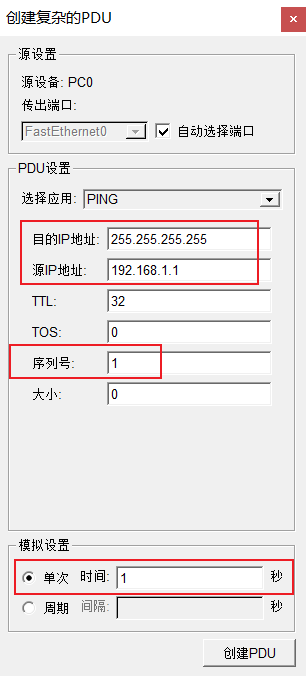

在右侧工具栏选择 "添加复杂 PDU" （图标是一个打开的、带加号的信封）。单击 PC0 作为发送源。在弹出的配置菜单中，将 Select Application（选择应用） 改为 Ping。关键步骤： 将 Destination IP Address（目的 IP 地址） 手动修改为 255.255.255.255（受限广播地址）。将 Sequence Number（序列号） 填入 1，Time（时间） 填入 0，点击 Create PDU（创建 PDU）。点击单步前进按钮，观察泛洪现象。
（2）预期现象与视觉冲击
点击运行后，你会看到工作区出现清晰的广播域分水岭：
-
交换机大面积泛洪： 当这个广播包从 PC0 到达交换机后，交换机立刻对该包进行复制，并向所有属于 VLAN 10 的接口进行泛洪（Flood）。
-
左侧安全收到： 同样属于 VLAN 10 的 PC1 和 PC2 都会收到这个广播包，并向 PC0 回应单播包。
-
路由器的终结者角色： 路由器的
Gig0/0.1子接口也会收到这个广播包。但是，路由器作为三层设备，其天职就是"终结广播" 。它在逻辑子接口上直接将该广播包无情丢弃，绝对不会把它转发到右侧的Gig0/0.2接口。 -
右侧一片寂静（核心看点）： 整个转发过程中，处于 VLAN 20 的 PC3、PC4、PC5 的接口指示灯毫无反应，它们绝对不会收到这个来自 VLAN 10 的广播包！
实验结论： 实验完美证明了 VLAN 成功将一个大广播域分隔成了两个完全独立的广播域。广播包被牢牢锁在 VLAN 内部，而路由器的单臂路由子接口在跨网段转发流量时，只转发单播，不转发广播。这就完美兼顾了"隔离广播风暴"与"全网互通"的双重需求。
七、 总结与技术演进思考
通过本实训的配置与仿真验证，我们已经完整实现了跨 VLAN 的全网互通。回顾我们完成的"实验二十六（多臂路由）"和本次的"单臂路由"，它们都是利用传统的二层交换机结合三层路由器来实现 VLAN 间通信的。
作为网络设计者，我们需要站在更高的维度去思考：这几种架构分别解决了什么问题？它们各自的物理瓶颈又在哪里？
7.1 技术方案横向对比：多臂路由 vs 单臂路由
| 特性维度 | 多臂路由（传统路由器方案） | 单臂路由（Router-on-a-Stick） |
|---|---|---|
| 物理连线 | 每个 VLAN 都需要一根独立的物理网线连接路由器 | 无论有多少个 VLAN，都只需要一根物理网线 |
| 物理接口占用 | 极高（1个 VLAN 耗费1个交换机端口和1个路由器三层口） | 极低（仅占用交换机和路由器各1个物理端口） |
| 设备成本 | 高昂（路由器的高速局域网物理接口非常昂贵） | 低廉（利用逻辑子接口，最大化榨取单接口价值） |
| 可扩展性 | 极差（受路由器物理接口数量限制，通常只能支持2-4个VLAN） | 较好（一个物理接口可虚拟出成百上千个子接口） |
| 带宽瓶颈 | 每个 VLAN 独享一根网线的物理带宽（如 1Gbps） | 所有 VLAN 共享同一根网线的物理带宽 |
总结：
"多臂路由"由于浪费接口、缺乏扩展性，在现代网络设计中已基本被淘汰。而"单臂路由"在成本和接口节省上具有绝对优势，只要 VLAN 数量增加，它"物理一根线，逻辑多车道"的优势就越明显。
7.2 剖析单臂路由的两大"致命软肋"
虽然单臂路由非常优雅，但在面临大规模企业网络或者高并发数据流量时，它会暴露出两个无法调和的致命缺陷：
（1）单点故障（Single Point of Failure）： 整个网络跨网段的流量全部死死绑定在路由器 Gig0/0 这唯一的一根物理链路上。一旦这根网线被拔掉、或者路由器的该接口损坏，整个企业内部所有 VLAN 之间的通信将瞬间全部瘫痪。
（2）网络性能瓶颈（The Bottleneck）： 这是最严重的性能缺陷。假设我们使用千兆全双工链路连接路由器。当 VLAN 10 的 PC0 单向发送 1Gbps 数据给 VLAN 20 的 PC3 时，数据包在上行（交换机→路由器）和下行（路由器→交换机）方向上各占用 1Gbps 带宽。虽然全双工链路拥有独立的收发通道，不会直接导致这单个数据流的吞吐量减半，但其真正的瓶颈在于：所有跨 VLAN 的流量都必须共享这同一条物理链路的双向带宽。一旦企业内部多个 VLAN 同时进行大量数据交互（例如多台电脑同时跨网段拷贝大文件），上行或下行通道的 1Gbps 总带宽就极易被占满，形成严重的网络拥塞。此外，路由器也会因为频繁拆改 802.1Q 标签而导致 CPU 飙升，成为整个企业网的"交通大堵塞中心"。
7.3 下一代解决方案：向三层交换机（SVI）演进
既然路由器的一条胳膊（单臂）容易成为瓶颈，那么如何才能既保留 VLAN 隔离广播的好处，又能实现超高速的跨网段转发呢？
现代企业网的终极选择是：使用三层交换机实现 VLAN 间的单播通信。
（1）什么是三层交换机？
它本质上是"内置了路由硬件引擎的高速交换机"。它在传统的二层交换机内部，通过软件虚拟出一种特殊的接口------SVI（交换机虚拟接口，即 interface Vlan 10）。
（2）为什么它能彻底解决瓶颈？
①没有物理线缆瓶颈： 三层交换机为每个 VLAN 虚拟出来的"网关"是在设备芯片内部直接连接的。VLAN 10 和 VLAN 20 之间的核心路由转发在交换机内部的 ASIC 硬件芯片上瞬间完成，不需要把数据包顺着网线送到外面的路由器再转回来。
②硬件级线速转发： 传统路由器依靠 CPU 查路由表转发数据（速度慢），而三层交换机采用"一次路由，多次交换"的硬件转发机制，转发速率可以达到线速（Line-rate），彻底打破了单臂路由的带宽瓶颈。
