单片机RNG实验

单片机：STM32F407

开发板：DMF407电机开发板

平台：keil V5.31

HSE 为8MHZ

HSI为16MHZ

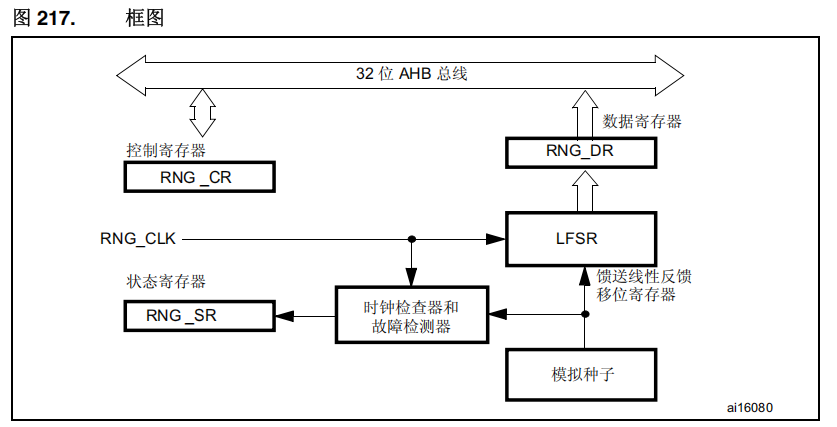

产生随机数。

主函数：

复制代码

int main(void)
{
    uint32_t random;
    uint8_t t = 0, key;

    HAL_Init();                             /* 初始化HAL库 */
    sys_stm32_clock_init(336, 8, 2, 7);     /* 设置时钟,168Mhz */
    delay_init(168);                        /* 延时初始化 */
    usart_init(115200);                     /* 串口初始化为115200 */
    usmart_dev.init(84);                    /* 初始化USMART */
    led_init();                             /* 初始化LED */
    lcd_init();                             /* 初始化LCD */
    key_init();                             /* 初始化按键 */

    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "RNG TEST", RED);
    lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);

    while (rng_init())  /* 初始化随机数发生器 */
    {
        lcd_show_string(30, 110, 200, 16, 16, "  RNG Error! ", RED);
        delay_ms(200);
        lcd_show_string(30, 110, 200, 16, 16, "RNG Trying...", RED);
    }

    lcd_show_string(30, 110, 200, 16, 16, "RNG Ready!   ", RED);
    lcd_show_string(30, 130, 200, 16, 16, "KEY0:Get Random Num", RED);
    lcd_show_string(30, 150, 200, 16, 16, "Random Num:", RED);
    lcd_show_string(30, 180, 200, 16, 16, "Random Num[0-9]:", RED);

    while (1)
    {
         key = key_scan(0);

        if (key == KEY0_PRES)
        {
            random = rng_get_random_num();
            lcd_show_num(30 + 8 * 11, 150, random, 10, 16, BLUE);
        }

        if ((t % 20) == 0)
        {
            LED0_TOGGLE();                       /* 每200ms,翻转一次LED0 */
            random = rng_get_random_range(0, 9); /* 取[0,9]区间的随机数 */
            lcd_show_num(30 + 8 * 16, 180, random, 1, 16, BLUE);/* 显示随机数 */
        }

        delay_ms(10);
        t++;
    }
}

配置：

复制代码

uint8_t rng_init(void)
{
    uint16_t retry = 0;

    g_rng_handle.Instance = RNG;
    HAL_RNG_DeInit(&g_rng_handle);
    HAL_RNG_Init(&g_rng_handle);    /* 初始化RNG */
    while (__HAL_RNG_GET_FLAG(&g_rng_handle, RNG_FLAG_DRDY) == RESET && retry < 10000) /* 等待RNG准备就绪 */
    {
        retry++;
        delay_us(10);
    }
    if (retry >= 10000)
    {
        return 1; /* 随机数产生器工作不正常 */
    }
    return 0;
}

void HAL_RNG_MspInit(RNG_HandleTypeDef *hrng)
{
    __HAL_RCC_RNG_CLK_ENABLE();/* 使能RNG时钟 */
}

uint32_t rng_get_random_num(void)
{
    uint32_t randomnum;
    HAL_RNG_GenerateRandomNumber(&g_rng_handle, &randomnum);
    return randomnum;
}

int rng_get_random_range(int min, int max)
{
    uint32_t randomnum;
    HAL_RNG_GenerateRandomNumber(&g_rng_handle, &randomnum);
    return randomnum%(max-min+1) + min;
}

按键产生一个随机数；定时间间隔产生一个一定范围内的随机数。

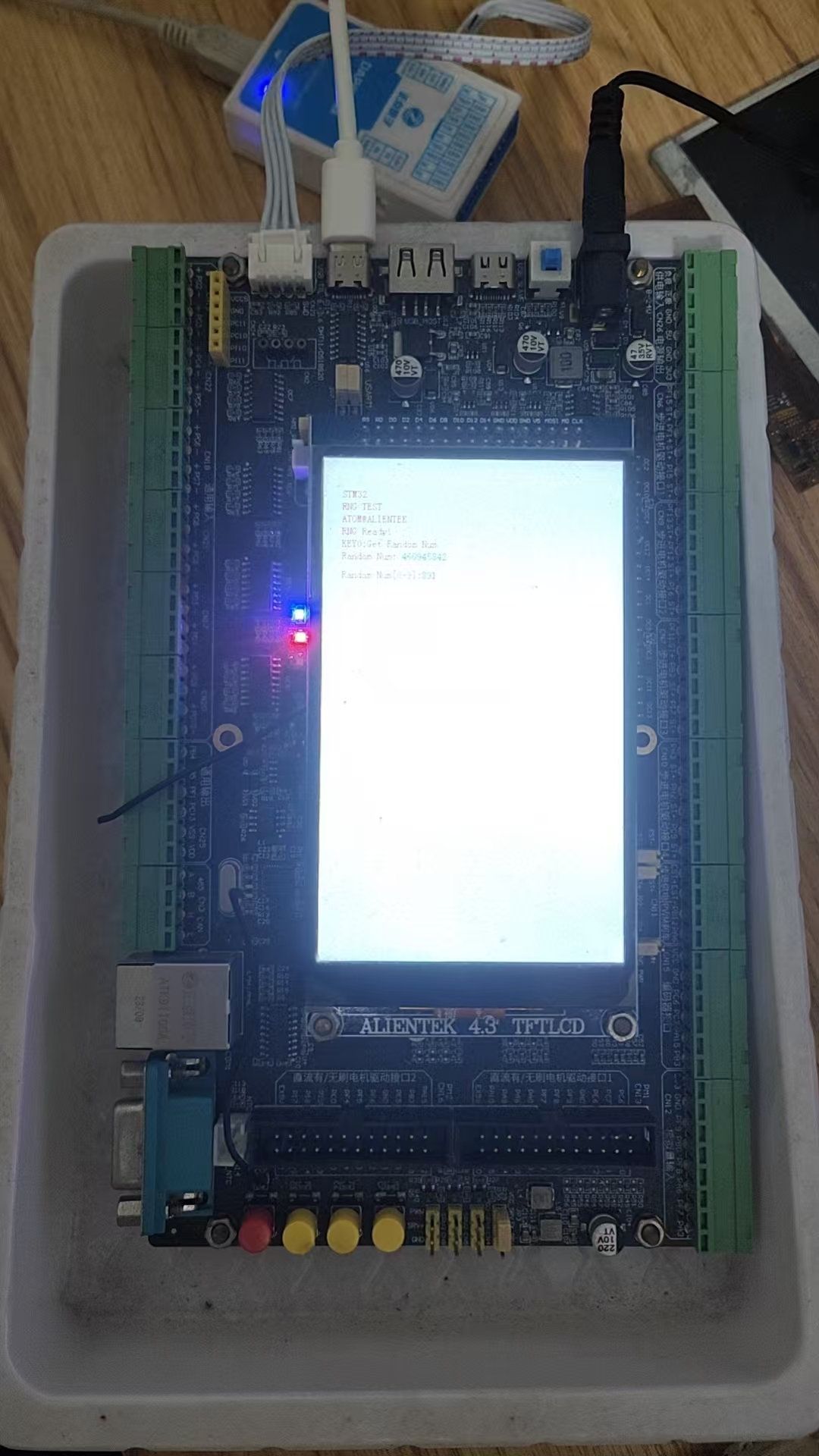

测试结果：

random = rng_get_random_range(0, 999); /* 取 $0,999$ 区间的随机数 */

lcd_show_num(30 + 8 * 16, 180, random, 3, 16, BLUE);/* 显示随机数 */
