Java 远程调用 NX 11 完整实战：参数读取、修改、STP 文件导出（附环境配置 + 源码）

Circ.2026-05-29 16:51

这里写目录标题

前言

在工业设计、智能制造场景中，经常需要通过Java 后端程序远程操控 Siemens NX（UG），实现模型参数自动化读取、批量修改、模型格式转换（导出 STP）等操作，替代人工手动处理，大幅提升效率。

本文基于 NX 11.0 版本，完整实现 Java 对接 NX 的核心功能：

NX 环境变量配置 + Jar 包加载

Java 远程打开 NX 模型文件

读取模型所有表达式参数

批量修改模型参数并保存

调用 NX 命令行工具导出 STP 214 文件

完整业务层代码（SpringBoot 环境）

全程可直接复制运行，适合二次开发！

一、核心环境准备（必看！）

1.1 软件与依赖

本地已安装 Siemens NX 11.0（必须完整安装，不能绿色版）

Java 开发环境：JDK 8+

框架：SpringBoot（普通 Java 项目也可使用）

1.2 关键环境配置

NX 二次开发必须配置系统环境变量，否则 Java 无法加载 NX 底层依赖，会直接报错：no libnxopen... in java.library.path

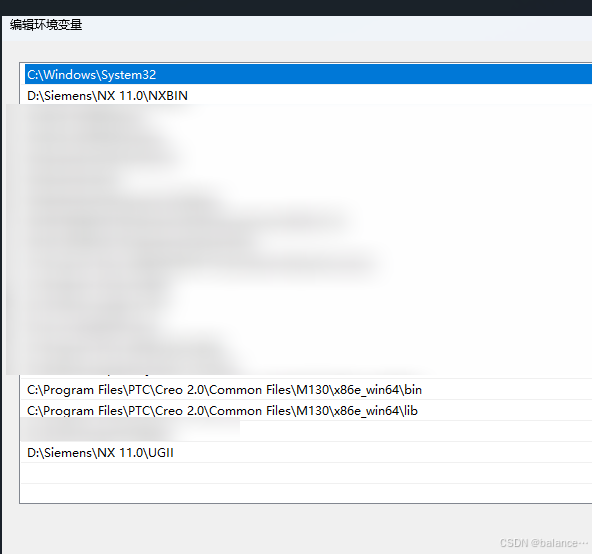

  1. 配置 PATH 环境变量
    添加 NX 的二进制文件目录（根据自己安装路径修改）：
    plaintext
    D:\Siemens\NX 11.0\UGII
    D:\Siemens\NX 11.0\UGII\cpplibs

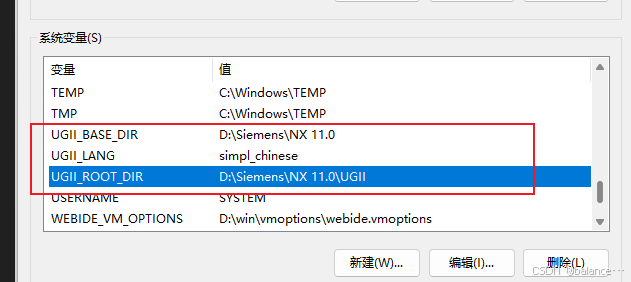

  2. 配置 UGII_ROOT_DIR
    plaintext
    UGII_ROOT_DIR = D:\Siemens\NX 11.0\UGII\

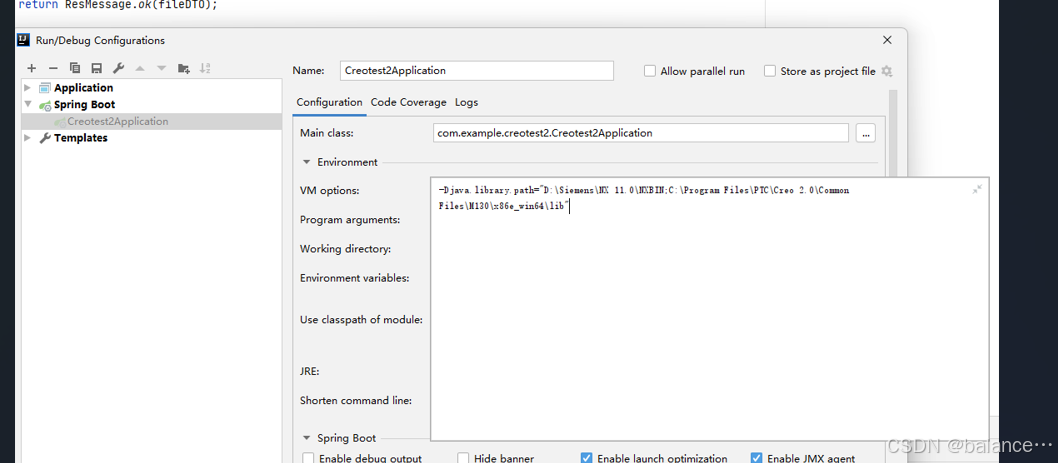

  3. 配置 java.library.path（代码启动参数）
    IDEA 启动配置中添加 JVM 参数：
    plaintext
    -Djava.library.path=D:\Siemens\NX 11.0\UGII

1.3 导入 NX 官方 Jar 包

从 NX 安装目录复制核心 Jar 到项目中（本地加载）：

找到 NX 安装目录：NX 11.0\UGII\java

复制以下 Jar 到项目 lib 目录：

nxopen.jar

二、实现逻辑总览

整体流程非常清晰：

初始化 NX 会话：Java 连接 NX 后台进程

打开模型文件：加载 .prt 模型

读取参数：遍历模型表达式，封装为 Map 返回

修改参数：根据传入的键值对更新表达式，执行模型更新

导出 STP：调用 NX 自带的 step214ug.cmd 命令行工具，执行格式转换

关闭会话：释放 NX 资源，避免进程卡死

三、完整实现代码（SpringBoot Service 层）

核心功能说明

readModelParams：读取 NX 模型所有参数

writeModelParams：批量修改参数并保存模型

exportStp：导出 STP 文件并提供下载

封装工具方法：打开文件、关闭文件、参数转换、表达式修改

完整源码

配置环境变量

bash 复制代码
package com.example.creotest2.demos.service.impl;


import com.example.creotest2.demos.DTO.FileDTO;
import com.example.creotest2.demos.service.SomNxService;

import com.example.creotest2.demos.utils.FileProcess;

import com.ptc.cipjava.jxthrowable;

import nxopen.*;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Service;
import org.springframework.web.multipart.MultipartFile;

import javax.servlet.http.HttpServletResponse;
import java.io.*;
import java.net.MalformedURLException;

import java.rmi.Naming;
import java.rmi.NotBoundException;
import java.rmi.RemoteException;
import java.util.HashMap;
import java.util.Map;

/**
 * Creo 参数 读写接口（对接前端专用）
 * 接口1：读取模型参数 → 返回 Map<String,Object>
 * 接口2：传入修改后的 Map → 更新模型并保存
 */
@Service
public class SomNxServiceImpl implements SomNxService {


    private static boolean useSystemLookAndFeel = true;

    private static Session theSession;



    //读取nx模型参数
    public  Map<String, Object> readModelParams(String partName) throws Exception {
        Map<String, Object> partParaMap = new HashMap<>();
        try {
            String prtFile = "E:\\willdelete\\creo\\creotest2\\creotest2\\"+partName+".prt";

            Part part =  openPartFile(prtFile);
            ExpressionCollection expressions = part.expressions();
            partParaMap = paramsToMap(expressions);
            closePartFile(part);
            return  partParaMap;

        }catch (Exception e){
            e.printStackTrace();
            return partParaMap;
        }finally {
        }
    }


    // 写参数
    public   FileDTO writeModelParams(String partName, Map<String, Object> map) throws jxthrowable, RemoteException, NXException {
        FileDTO fileDTO = new FileDTO();

        try {
            //首先根据文件名找到对应的part文件,然后获取相关参数,根据传入的参数得key和value进行修改
            String prtFile = "E:\\willdelete\\creo\\creotest2\\creotest2\\"+partName+".prt";
            Part part =  openPartFile(prtFile);
            updateExpression(part,map);
            theSession.updateManager().doUpdate(Update.Option._NOW);
            part.save(BasePart.SaveComponents.TRUE,BasePart.CloseAfterSave.FALSE);
            fileDTO.setFileName(partName);
            closePartFile(part);
            return fileDTO;
        }catch (Exception  e){
            e.printStackTrace();
            return fileDTO;
        }finally {
        }

    }


    //导出stp文件
    public   void exportStp(String partName,HttpServletResponse response) throws jxthrowable, RemoteException, NXException {

        try {

            String nxCmd = "D:\\Siemens\\NX 11.0\\STEP214UG\\step214ug.cmd";
            String inputfile = "E:\\willdelete\\creo\\creotest2\\creotest2\\"+partName+".prt";

            this.readModelParams(partName);

//            String inputfile = "E:\\willdelete\\creo\\creotest2\\creotest2\\zhichengzuo1.prt";
            String  outFile = "E:\\willdelete\\creo\\creotest2\\creotest2\\"+partName+".step";
            String defFile = "D:\\Siemens\\NX 11.0\\STEP214UG\\ugstep214.def";
            String  log = "E:\\willdelete\\creo\\creotest2\\creotest2"+partName+".log";


            File wordDir = new File("D:\\Siemens\\NX 11.0\\STEP214UG");

            String cmdLine = String.format("\"%s\" \"%s\" d=\"%s\"  o=\"%s\"  l=\"%s\"  ",nxCmd,inputfile,defFile,outFile,log );
            ProcessBuilder pb = new ProcessBuilder("cmd.exe","/c",cmdLine);

            pb.directory(wordDir);
            String command = String.join(" ",pb.command());
            System.out.printf(command);
            pb.redirectErrorStream(true);
            Process process = pb.start();


            try(BufferedReader reader = new BufferedReader(
                    new InputStreamReader(process.getInputStream(), "GBK"))){
                String line;
                while ((line = reader.readLine()) != null){
                    System.out.println(line);
                }
            }
            int i = process.waitFor();
            System.out.printf(String.valueOf(i));
            File  file = new File(outFile);

            this.download(partName+".step",response);
            if (file.exists()){
                System.out.printf("生成成功"+file.getAbsolutePath());
            }else {
                System.out.printf(" 文件没生成");
            }
        } catch (InterruptedException interruptedException) {
            interruptedException.printStackTrace();
        } catch (UnsupportedEncodingException unsupportedEncodingException) {
            unsupportedEncodingException.printStackTrace();
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            closePartFile(null);
        }

    }

    //将所有参数转换为map进行返回
    private  Map<String, Object> paramsToMap(ExpressionCollection expressions) throws jxthrowable, RemoteException, NXException {

        TaggedObjectCollection.Iterator iterator = expressions.iterator();
        Map<String, Object> map = new HashMap<>();
        while ( iterator.hasNext()){
            TaggedObject  obj = (TaggedObject) iterator.next();
            Expression  exp = (Expression) obj;

            String name = exp.name();
            double val = exp.value();
            map.put(name, val);
            System.out.printf("参数名： %-20s | 数值 ： %.3f  \n ",exp.name(),exp.value());
        }
        // 核心：读取并返回 Map
        return map;
    }



    //关闭文件
    private     void  closePartFile (Part  part){
        if (part == null){
            return;
        }
        try {
            theSession.parts().closeAll(BasePart.CloseModified.CLOSE_MODIFIED,null);
        } catch (RemoteException e) {
            System.out.printf("所有零件已经关闭");
            e.printStackTrace();
        } catch (NXException e) {
            System.out.printf("零件关闭失败");
            e.printStackTrace();
        }
    }

    //打印零件的所有表达式
    private     void printAllExpression(Part part) throws RemoteException, NXException {
        System.out.printf("零件 所有表达式 \n");
        ExpressionCollection expressions = part.expressions();
        TaggedObjectCollection.Iterator iterator = expressions.iterator();
        while ( iterator.hasNext()){
            TaggedObject  obj = (TaggedObject) iterator.next();
            Expression  exp = (Expression) obj;
            System.out.printf("参数名： %-20s | 数值 ： %.3f  \n ",exp.name(),exp.value());
        }

    }

    //修改零件的参数
    private    void updateExpression(Part part,Map<String,Object> paramMap) throws RemoteException, NXException {
        ExpressionCollection expressionCollection   =  part.expressions();
        TaggedObjectCollection.Iterator iterator = expressionCollection.iterator();

        while (iterator.hasNext()){
            TaggedObject obj = (TaggedObject) iterator.next();
            Expression expression   = (Expression) obj;
                if (paramMap.containsKey(expression.name())){
                    Object value = paramMap.get(expression.name());
                    if (value instanceof  Number){
                        double doubleValue = ((Number)value).doubleValue();
                        expression.setValue(doubleValue);
                        System.out.printf("参数 [%s] 已修改为 ： %.3f%n",expression.name(),doubleValue);
                    }
                }
            }
    }



    public FileDTO upload(MultipartFile file) throws Exception{
        FileProcess fileProcess = new FileProcess();
        FileDTO upload = fileProcess.upload(file);
        return upload;
    }



    public void download(String   fileName, HttpServletResponse response) throws Exception {
        FileProcess fileProcess = new FileProcess();
        fileProcess.download(fileName,response);
    }


    //打印零件的基本信息  名称以及完整路径
    private     void printPartBasicInfo(Part part) throws NXException, RemoteException {
        System.out.printf("零件的基本信息 \n");
        System.out.printf("零件名称: %s%n",part.name() );
        System.out.printf("完整路径:  %s%n",part.fullPath());
    }

    //打开零件
    private      Part  openPartFile(String  filePath) throws RemoteException, NXException, MalformedURLException, NotBoundException {
        System.out.printf("正在打开零件文件\n");
        initNxSession();
        PartCollection.OpenData open = theSession.parts().open(filePath);
        Part part = open.part;
        return  part;
    }
    private     void initNxSession() throws NXException, RemoteException, NotBoundException, MalformedURLException {
        if ( System.getProperty("remoteserver") == null ) {
            theSession = (Session) SessionFactory.get("Session");
        }
        else {
            theSession = (Session) Naming.lookup(System.getProperty("remoteserver"));
        }
        System.out.printf("会话初始化成功 \n");
    }


//    public static void main(String[] args) throws RemoteException, NXException, MalformedURLException, NotBoundException {
//
//        try {
//
////            System.out.println("java.lib.path:"+System.getProperty("java.library.path"));
//            initNxSession();
//            //打开指定的prt文件
//
//            String prtFile = "E:\\willdelete\\creo\\creotest2\\creotest2\\zhichengzuo1.prt";
//            Part part =  openPartFile(prtFile);
//            printPartBasicInfo(part);
////
////            //读取模型里边的参数
////            printAllExpression(part);
////            //修改参数
////            updateExpression(part,"底高",28.0);
////            theSession.updateManager().doUpdate(Update.Option._NOW);
////
////            //重新打印参数
////            printAllExpression(part);
////            //保存生成的零件
////            part.save(BasePart.SaveComponents.TRUE,BasePart.CloseAfterSave.FALSE);
//
//
////            exportStp();
////            exportIges();
//
//        }catch (Exception  e){
//
//            e.printStackTrace();
//        }finally {
//            closePartFile(null);
//        }
//    }

}

四、关键代码解析

4.1 NX 会话初始化

java

运行

private void initNxSession() throws Exception {

if (System.getProperty("remoteserver") == null) {

// 本地连接 NX

theSession = (Session) SessionFactory.get("Session");

} else {

// 远程 RMI 连接

theSession = (Session) Naming.lookup(System.getProperty("remoteserver"));

}

}

支持本地调用和远程调用两种模式

会话全局单例，避免重复创建导致 NX 崩溃

4.2 参数读取核心

通过 ExpressionCollection 获取模型所有表达式，遍历封装为 Map，直接返回给前端使用。

4.3 参数修改核心

java

运行

// 修改参数值

exp.setValue(value);

// 必须执行模型更新，修改才会生效

theSession.updateManager().doUpdate(Update.Option._NOW);

// 保存模型

part.save();

4.4 STP 导出核心

使用 Java ProcessBuilder 调用 NX 官方命令行工具 step214ug.cmd，无需自己写导出逻辑，稳定不报错。

命令格式：

cmd

step214ug.cmd "输入文件.prt" d="配置文件.def" o="输出文件.stp" l="日志.log"

五、常见问题与解决方案

  1. 报错：java.library.path 找不到依赖
    检查 PATH 环境变量是否添加 UGII 目录
    检查 IDEA JVM 参数是否配置 -Djava.library.path
  2. NX 进程卡死
    每次操作后必须调用 closePartFile() 关闭模型
    不要重复创建 Session 对象
  3. STP 导出失败
    检查 step214ug.cmd 路径是否正确
    模型文件路径不能包含中文、空格
    确保 NX 有读写文件权限
  4. 参数修改不生效
    忘记调用 doUpdate() 执行模型更新
    参数名称不匹配（区分大小写）
    六、总结
    本文完整实现了 Java + NX 11.0 远程自动化操作，涵盖工业场景最常用的三大功能：
    ✅ 模型参数一键读取
    ✅ 批量参数修改与保存
    ✅ 标准 STP 文件导出
    代码基于 SpringBoot 封装，可直接对接前端接口，也可用于自动化脚本、批量处理工具开发。
    使用建议：
    路径统一配置到 application.yml，不要硬编码
    增加异常捕获和日志记录，方便生产环境排查
    远程部署时，服务器必须安装 NX 并配置相同环境变量
    需要配套的 FileProcess 工具类、DTO 类、前端调用示例的同学，可以评论区留言，我会继续更新！
