基于visual studio的MFC上位机实现界面切换

MFC上位机实现界面切换

配置界面

配置界面

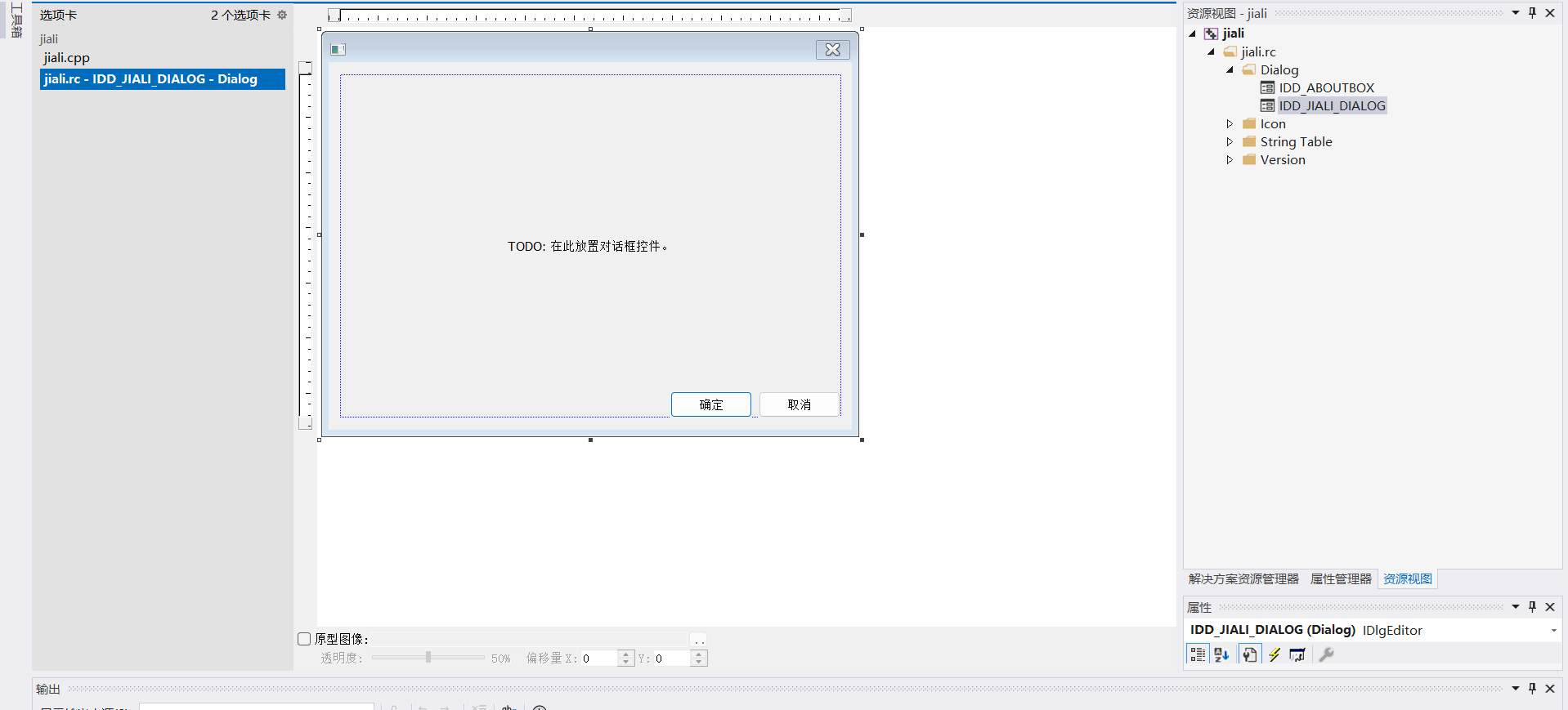

首先按照下面的路线找到你的主对话框资源

资源视图-----Dialog-----IDD_你的工程名_DIALOG

先删除没用的控件两个按钮控件（确定）（取消）

还有中间的一段描述文字

按钮文字是给人看的，ID 是给程序看的。

IDC表明是控件的ID

BTN表明是button按钮控件

最后一位一般都来描述功能语义

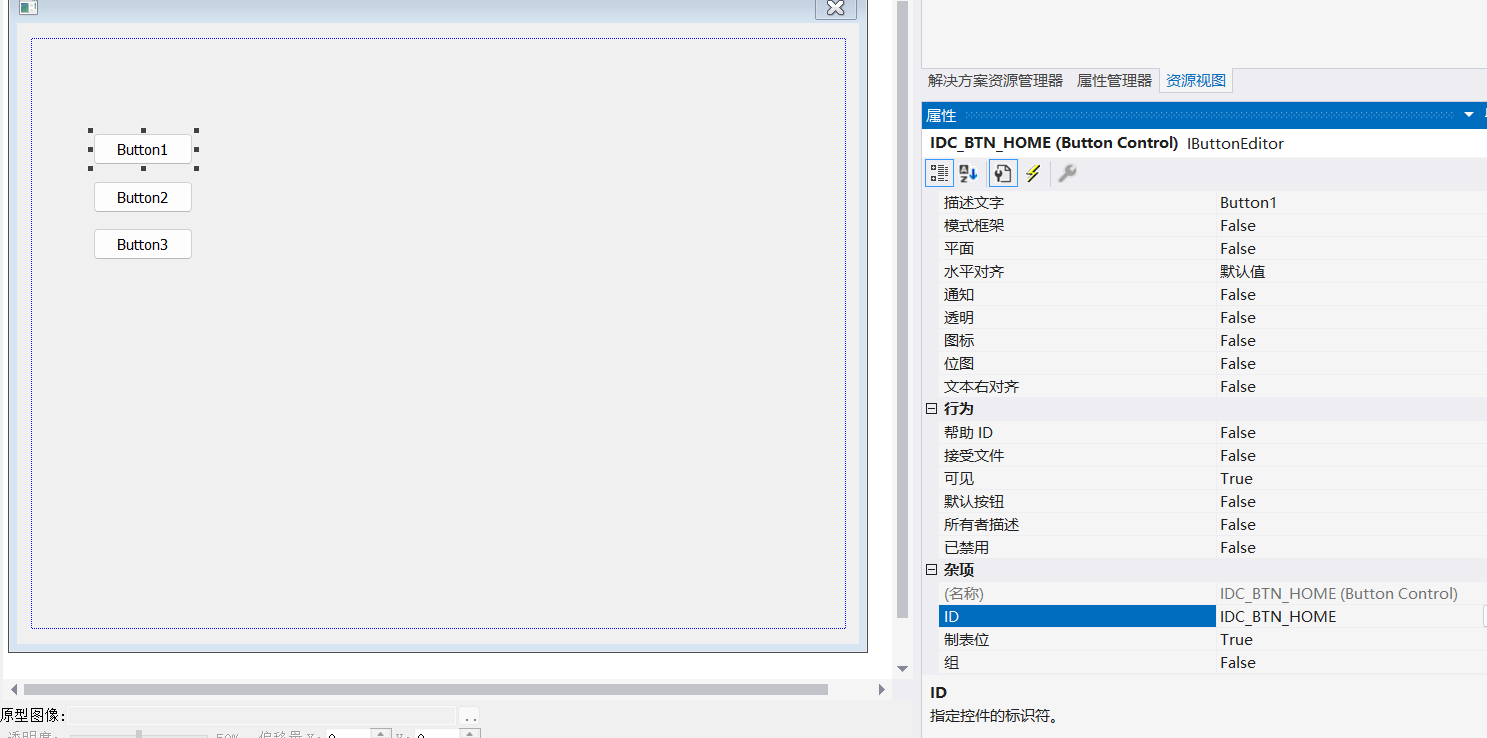

在属性栏更改三个按钮的ID

第一个按钮 ID：IDC_BTN_HOME

第二个按钮 ID：IDC_BTN_PARAM

第三个按钮 ID：IDC_BTN_ABOUT

下一步就是在资源视图中添加对话框资源

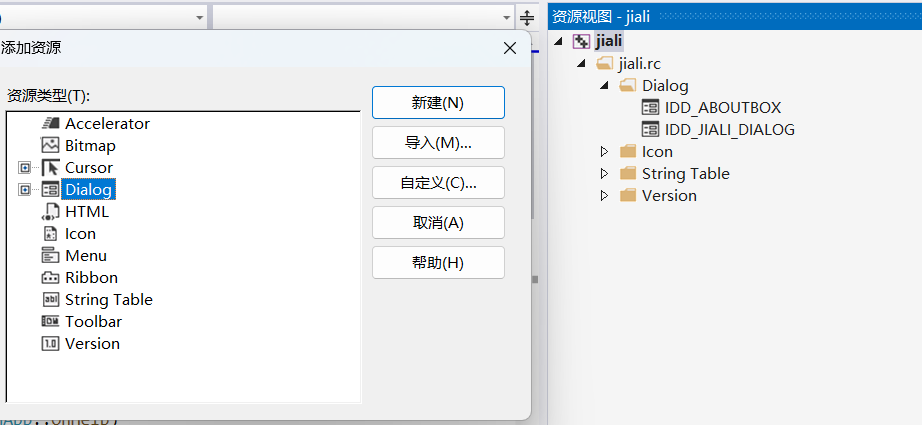

在资源视图中右键项目资源

选择添加资源

选择 Dialog

点击新建

这样会新增一个新的对话框资源。

给每个对话框资源改 ID

选中每个新对话框，在属性窗口中改它的 ID：

IDD_DLG_PAGE_HOME

IDD_DLG_PAGE_PARAM

IDD_DLG_PAGE_ABOUT

正好对应三个按钮

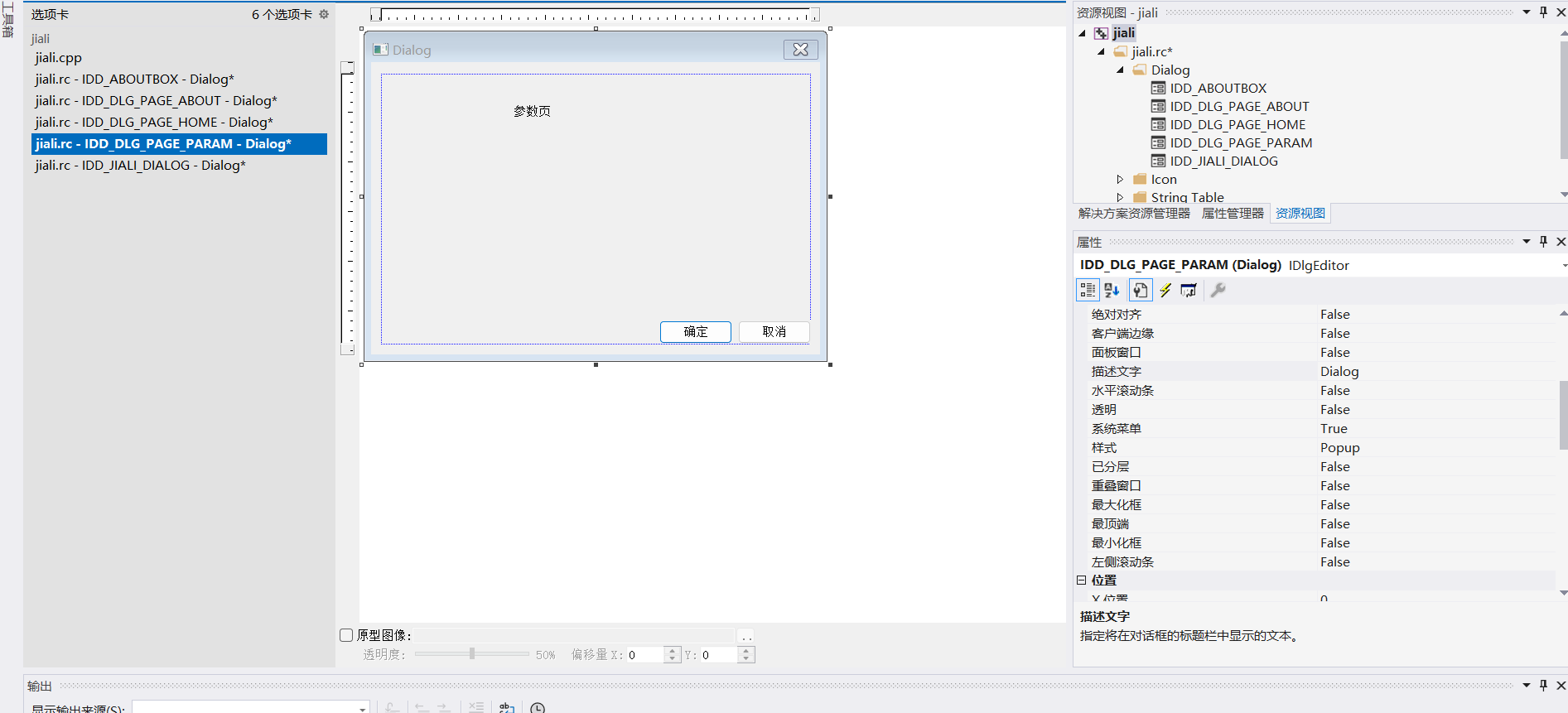

方便测试结果可以先给三个子页面加上三个静态文本来描述对应页面

我这里就不赘述了比较简单

下一步为子页面资源创建对应类

这里开始把"资源"和"类"关联起来

1.给首页资源添加类

在资源视图中选中 IDD_DLG_PAGE_HOME 点击对话框资源

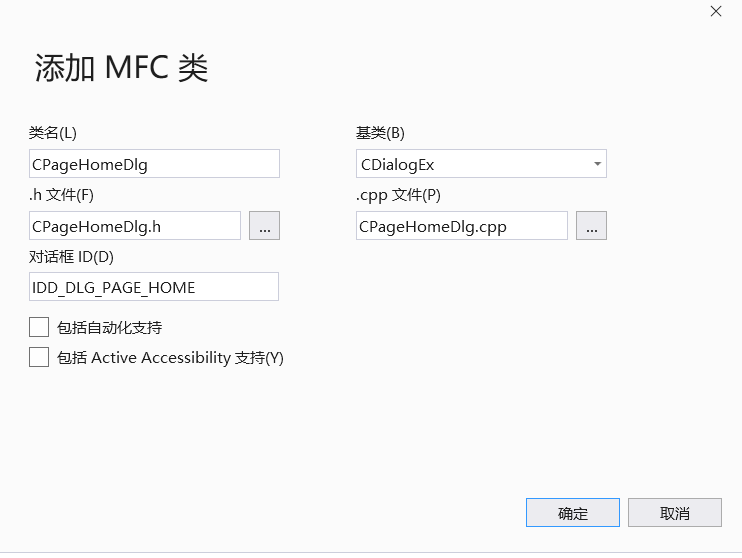

右键选择添加类名：CPageHomeDlg

基类默认就行：CDialogEx

另外两个类也是同理

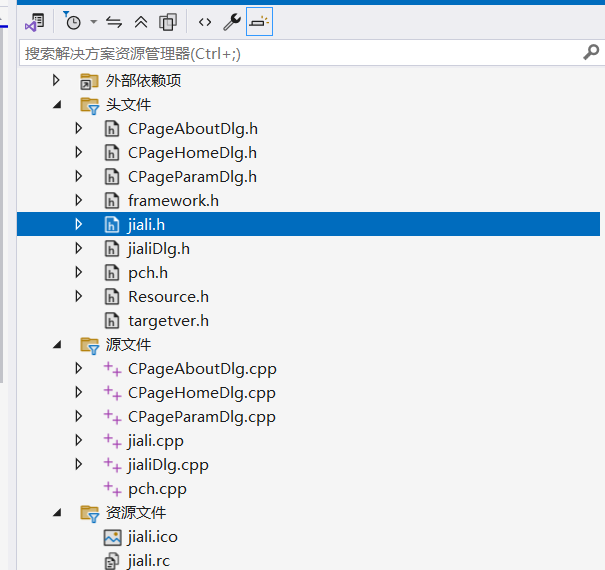

创建好后应该是这种：

cpp 复制代码

// jialiDlg.h: 头文件
//

#pragma once


// CjialiDlg 对话框
class CjialiDlg : public CDialogEx
{
// 构造
public:
	CjialiDlg(CWnd* pParent = nullptr);	// 标准构造函数

// 对话框数据
#ifdef AFX_DESIGN_TIME
	enum { IDD = IDD_JIALI_DIALOG };
#endif

	protected:
	virtual void DoDataExchange(CDataExchange* pDX);	// DDX/DDV 支持


// 实现
protected:
	HICON m_hIcon;

	// 生成的消息映射函数
	virtual BOOL OnInitDialog();
	afx_msg void OnSysCommand(UINT nID, LPARAM lParam);
	afx_msg void OnPaint();
	afx_msg HCURSOR OnQueryDragIcon();
	DECLARE_MESSAGE_MAP()
};

这是我们默认的主对话框文件还没有进行编写代码我们可以通过

cpp 复制代码

class CjialiDlg : public CDialogEx

了解到CjialiDlg是主对话框类名

现在我们将在.h文件中进行编写代码

cpp 复制代码

private:
	enum PAGE_INDEX
	{
		PAGE_HOME = 0,
		PAGE_PARAM,
		PAGE_ABOUT
	};//先定义这几个页面的编号

cpp 复制代码

private:
	CPageHomeDlg  m_pageHome;
	CPageParamDlg m_pageParam;
	CPageAboutDlg m_pageAbout;

这里简单插一句

你在CPageHomeDlg.h文件能看到定义的类名CPageHomeDlg

cpp 复制代码

class CPageHomeDlg : public CDialogEx
{
}

然后你用CPageHomeDlg 去定义一个对象叫m_pageHome

这里和C语言中结构体去定义变量思路类似

定义的m_pageHome 是主界面控制首页页面的入口

后面对首页的一切操作，都会通过 m_pageHome 完成

继续编写.h代码

cpp 复制代码

void InitPages();

专门负责页面初始化，获取页面显示区域位置，创建三个子页面

独封装成函数

如果把这些代码全放进 OnInitDialog()，后面不好维护

cpp 复制代码

void SwitchPage(int nPage);//页面切换

还有三个按钮的响应函数

cpp 复制代码

afx_msg void OnBnClickedBtnHome();
afx_msg void OnBnClickedBtnParam();
afx_msg void OnBnClickedBtnAbout();

修改完的.h文件结构应该如下：

cpp 复制代码

// jialiDlg.h: 头文件
//

#pragma once

#include "CPageAboutDlg.h"
#include "CPageHomeDlg.h"
#include "CPageParamDlg.h"

// CjialiDlg 对话框
class CjialiDlg : public CDialogEx
{
// 构造
public:
	CjialiDlg(CWnd* pParent = nullptr);	// 标准构造函数

// 对话框数据
#ifdef AFX_DESIGN_TIME
	enum { IDD = IDD_JIALI_DIALOG };
#endif

	protected:
	virtual void DoDataExchange(CDataExchange* pDX);	// DDX/DDV 支持


// 实现
protected:
	HICON m_hIcon;

	// 生成的消息映射函数
	virtual BOOL OnInitDialog();
	afx_msg void OnSysCommand(UINT nID, LPARAM lParam);
	afx_msg void OnPaint();
	afx_msg HCURSOR OnQueryDragIcon();
	DECLARE_MESSAGE_MAP()

private:
	enum PAGE_INDEX
	{
		PAGE_HOME = 0,
		PAGE_PARAM,
		PAGE_ABOUT
	};

private:
	CPageHomeDlg  m_pageHome;
	CPageParamDlg m_pageParam;
	CPageAboutDlg m_pageAbout;

private:
	void InitPages();
	void SwitchPage(int nPage);

public:
	afx_msg void OnBnClickedBtnHome();
	afx_msg void OnBnClickedBtnParam();
	afx_msg void OnBnClickedBtnAbout();
};

现在进行.c文件的编写

cpp 复制代码

BOOL CjialiDlg::OnInitDialog()
{
	CDialogEx::OnInitDialog();

	// 初始化....

	InitPages();//添加

	return TRUE;
}

cpp 复制代码

void CjialiDlg::InitPages()
{
	CRect rect;

	GetDlgItem(IDC_STATIC_PAGE_AREA)->GetWindowRect(&rect);
	ScreenToClient(&rect);

	m_pageHome.Create(IDD_DLG_PAGE_HOME, this);
	m_pageParam.Create(IDD_DLG_PAGE_PARAM, this);
	m_pageAbout.Create(IDD_DLG_PAGE_ABOUT, this);

	m_pageHome.MoveWindow(&rect);
	m_pageParam.MoveWindow(&rect);
	m_pageAbout.MoveWindow(&rect);

	m_pageHome.ShowWindow(SW_HIDE);
	m_pageParam.ShowWindow(SW_HIDE);
	m_pageAbout.ShowWindow(SW_HIDE);
}

我们现在的方案并不是

点首页就创建首页

点参数就销毁首页再创建参数

而是：

启动时

把 3 个页面都创建出来，摆在同一个位置。

选择谁显示然后让其他两个页面隐藏

详细讲解一下 InitPages() 这个函数

cpp 复制代码

CRect rect;

CRect 是 MFC 里表示矩形区域的一个类。

它本质上描述一个矩形框的位置。

通常包含 4 个值：

left

top

right

bottom

这 4 个值是什么意思

left = 100

top = 50

right = 500

bottom = 350

那它表示一个矩形：

左边界在 x=100

上边界在 y=50

右边界在 x=500

下边界在 y=350

所以这个例子里：

宽 = 500 - 100 = 400

高 = 350 - 50 = 300

因为我们需要一个变量，来保存：

页面显示区域的位置和大小

后面三个页面都要用它来定位。

cpp 复制代码

GetDlgItem(IDC_STATIC_PAGE_AREA)->GetWindowRect(&rect);
ScreenToClient(&rect);

IDC_STATIC_PAGE_AREA 是我们当时在主页面添加的静态文字

但是他现在就是一个占位框的

以后所有子页面都摆到这块区域里

不写死坐标是因为将来维护的时候界面有布局有大变化的话会很麻烦

GetDlgItem(IDC_STATIC_PAGE_AREA)

在当前主对话框里，找到 ID 为 IDC_STATIC_PAGE_AREA 的那个控件

返回的是一个控件指针 CWnd*

然后获取这个占位控件在屏幕上的矩形坐标，保存到 rect

ScreenToClient(&rect);

是坐标切换因为GetWindowRect拿到的是整个屏幕的坐标

需要切换成对话框内的坐标

补全剩下的函数在,c文件中

cpp 复制代码

void CjialiDlg::SwitchPage(int nPage)
{
	m_pageHome.ShowWindow(SW_HIDE);
	m_pageParam.ShowWindow(SW_HIDE);
	m_pageAbout.ShowWindow(SW_HIDE);

	switch (nPage)
	{
	case PAGE_HOME:
		m_pageHome.ShowWindow(SW_SHOW);
		break;

	case PAGE_PARAM:
		m_pageParam.ShowWindow(SW_SHOW);
		break;

	case PAGE_ABOUT:
		m_pageAbout.ShowWindow(SW_SHOW);
		break;

	default:
		m_pageHome.ShowWindow(SW_SHOW);
		break;
	}
}

void CjialiDlg::OnBnClickedBtnHome()
{
	SwitchPage(PAGE_HOME);
}

void CjialiDlg::OnBnClickedBtnParam()
{
	SwitchPage(PAGE_PARAM);
}

void CjialiDlg::OnBnClickedBtnAbout()
{
	SwitchPage(PAGE_ABOUT);
}

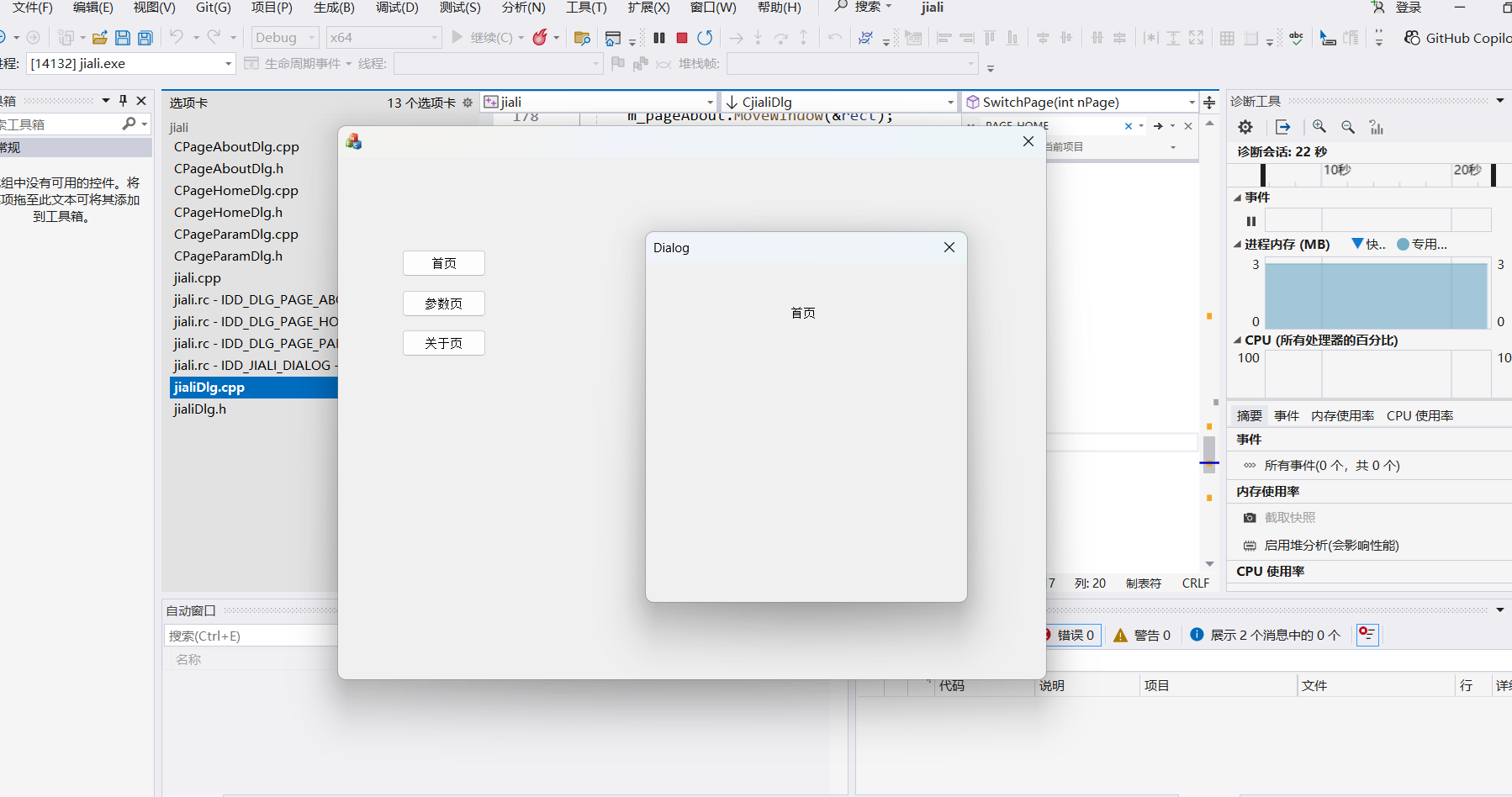

实现效果三个按钮可以换出三个子页面

后面会继续更新MFC的相关简单应用
