在 Type‑C 生态全面普及的今天，扩展坞作为设备互联的核心枢纽，常面临多口角色混乱、上电时序紊乱、功率分配失衡三大痛点 ------ 插错口导致设备不识别、上电冲击烧毁接口、大功率设备供电不足等问题频发。乐得瑞 LDR6020 作为全球首批 PD3.1 认证的 3 组 6 路 CC 多口控制 SOC ，以单芯片架构重构多 Type‑C 端口管理逻辑，凭借智能角色动态切换 与精细化外设上电时序控制 ，成为高端扩展坞的 "智慧心脏"，彻底解决多设备互联的核心难题。
一、硬核架构：单芯统领多端口，角色管理无压力

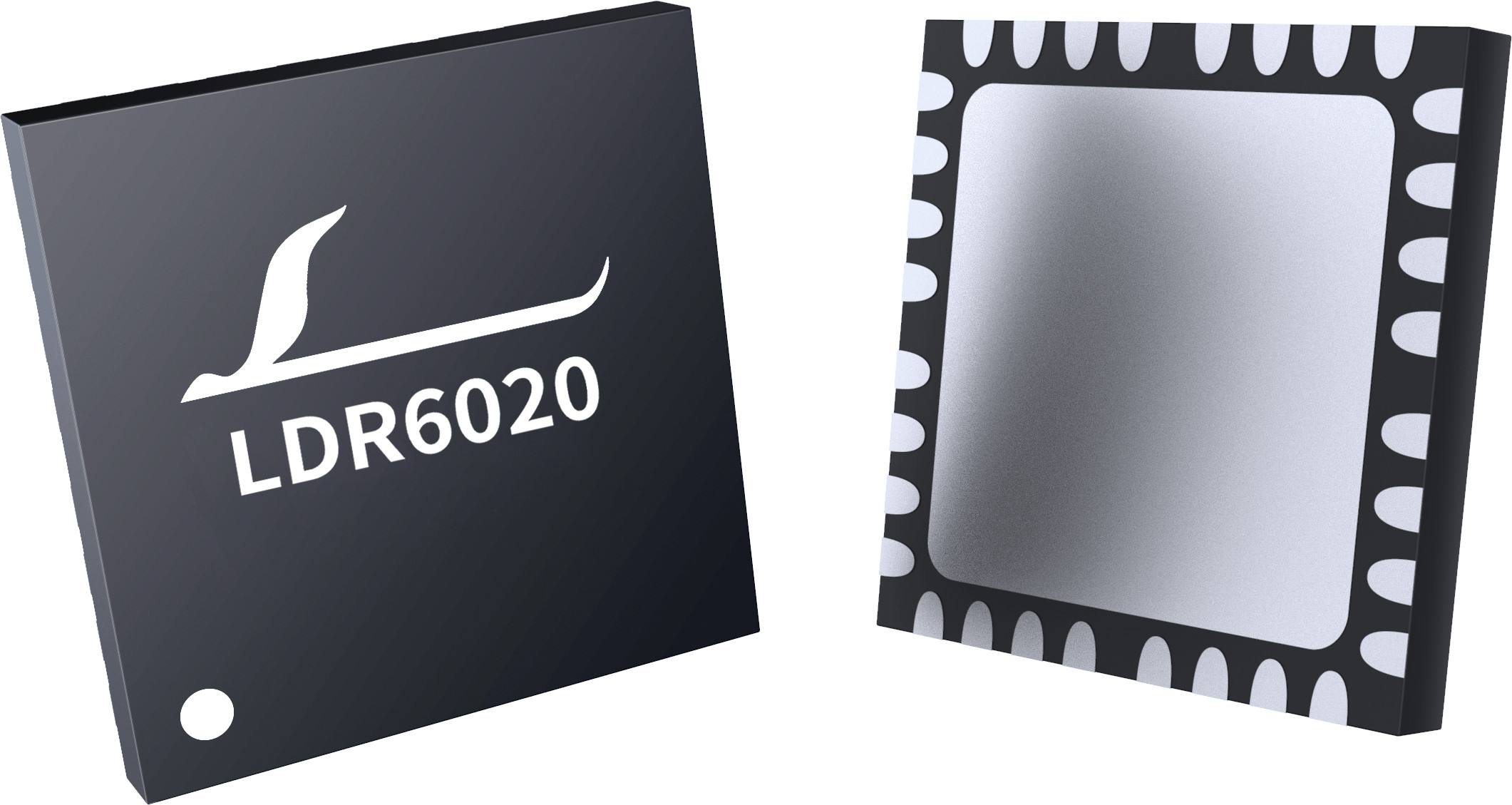

传统扩展坞多采用 "多芯片拼接" 方案，端口角色固定（仅输入或仅输出），盲插易失效，且芯片间通讯延迟高、稳定性差。LDR6020 突破性采用3 组 6 路 DRP CC 通道 + 独立 PD 协议栈 架构，QFN‑32（4×4mm）紧凑型封装，单芯片替代 "PD 芯片 + OTG 控制 + 模拟开关 + MOS+LDO"5 颗芯片，外围元件减少 60%，PCB 面积缩小 40%，在轻薄化设计的同时，实现多端口角色的自主管理与动态切换。
1. 三通道独立管控，端口角色灵活定义
LDR6020 内置三组独立 CC 通道（AB/CD/EF） ，每组通道对应一个 Type‑C 端口，支持DRP 双角色（DFP 供电 / UFP 受电） 无缝切换，无需区分输入口与输出口，真正实现 "多口盲插"。
- 端口自适应识别：任意端口接入适配器，芯片自动识别为DFP 供电角色 ，其余端口同步切换为UFP 受电角色，无需手动设置，即插即用；
- 双向供电智能协商：支持设备间电力双向流通，如笔记本连接手机时，可自动切换为笔记本供电、手机受电，或反向手机为笔记本应急补电，适配多场景供电需求；
- 全协议兼容：兼容 USB PD2.0/3.0/3.1（28V/36V/48V）、QC、PPS 等主流快充协议，覆盖 5W--240W 功率区间，适配笔记本、手机、显示器、外设等全品类设备。
2. 毫秒级角色切换，多设备通讯零冲突
得益于16 位 RISC MCU+ASIC 协议引擎双核架构，LDR6020 端口角色切换响应时间 **＜1ms**，多端口同时通讯无延迟、无冲突。
在三口扩展坞场景中（适配器 + 笔记本 + 外设），三组 CC 通道独立并行协商：AB 通道对接适配器获取供电功率，CD 通道连接笔记本协商快充档位，EF 通道连接外设同步传输数据，三路通讯互不干扰 ，彻底避免传统方案 "单通道轮询" 导致的卡顿、断连问题。
二、时序精控：外设上电顺序科学管理，筑牢安全防线
扩展坞外设连接的核心风险，在于上电时序混乱引发的电流冲击（电涌） ------ 先接电脑后接电源、外设热插拔时电势差不稳，易烧毁接口、损坏设备主板。LDR6020 内置硬件级时序控制引擎，预设 "电源优先、分级上电、热插拔保护" 三大核心逻辑，从底层规范外设上电顺序，兼顾安全与稳定性。
1. 标准上电时序：三步法，零冲击
LDR6020 默认遵循 **"电源→扩展坞→主机→外设"** 的黄金上电顺序，芯片内置时序锁，强制按流程初始化，从源头杜绝电涌风险：
- 电源接入：适配器连接扩展坞，LDR6020 完成内部电路初始化，建立稳定 VBUS 电压与共地参考点，锁定最大供电功率；
- 主机连接：扩展坞连接笔记本 / 手机，芯片与主机协商 PD 协议，确认供电档位与数据传输模式；
- 外设接入：依次连接显示器、U 盘、键盘等外设，芯片按 "高功耗→低功耗" 顺序分配电力，同步枚举 USB 设备，确保识别稳定。
2. 动态时序适配：多场景灵活调整
针对不同应用场景，LDR6020 支持自定义上电时序，通过固件配置适配扩展坞、VR 转接器、多口快充线等场景：
- 办公扩展坞场景：优先保障笔记本供电（100W），再启动显示器视频输出，最后枚举 USB 外设，避免视频传输卡顿；
- VR 投屏场景：先接通适配器供电，再连接 Switch 等投屏设备，最后对接 VR 头显，确保 ALT MODE 协商稳定，投屏无延迟；
- 热插拔保护：外设运行中插拔时，芯片瞬间切断 VBUS 供电，待连接稳定后再恢复供电，短路保护响应时间 **＜10μs**，远超行业标准，彻底保护接口与设备安全。
3. 智能功率联动：上电顺序与功率分配协同
LDR6020 将上电时序管理与智能功率分配深度绑定，上电过程中同步完成功率测算，确保 "上电即稳定"：
- 单设备上电：功率完全透传，适配器 100W 功率全额供给笔记本，无损耗；
- 多设备同时上电：优先保障高功耗设备（如笔记本）满速供电，剩余功率按需求分配给手机、外设，避免小功率设备抢占大功率资源，实现 "负载均衡、按需供电"。
三、扩展坞场景落地：LDR6020 赋能高端体验
基于 LDR6020 的扩展坞，完美适配三口及以上 Type‑C 端口场景，兼顾 "盲插便捷性、供电稳定性、数据高速性" 三大核心需求，成为商务办公、创意设计、影音娱乐的首选。
核心优势总结
表格
|--------|-----------------|------------------------|
| 维度 | 传统扩展坞 | LDR6020 扩展坞 |
| 端口角色 | 固定输入 / 输出，不可盲插 | DRP 双角色，自适应切换，全盲插 |
| 上电时序 | 无序，易电涌烧接口 | 硬件级精控，三步法安全上电 |
| 功率分配 | 固定档位，易过载 / 供电不足 | 智能动态分配，优先保障大功率设备 |
| 通讯稳定性 | 多芯片延迟高，易断连 | 单芯三通道并行，毫秒级响应，零冲突 |
| 设计成本 | 多芯片，BOM 成本高 | 单芯集成，成本降低 20%--30%，轻薄化 |
典型应用案例
商务三口扩展坞（Type‑C 供电 + Type‑C 数据 + HDMI+USB‑A）：
- 任意 Type‑C 口接 65W 适配器，自动识别为供电口，其余端口转为受电；
- 连接笔记本时，优先 65W 快充，同步 HDMI 输出 4K 视频，USB‑A 口连接鼠标、U 盘，全程无卡顿、无断连；
- 外设热插拔时，接口无发烫、无火花，设备识别秒响应，安全可靠。
四、结语：国产智慧芯，定义多端口互联新标准
从多端口角色智能管理，到外设上电时序精控，乐得瑞 LDR6020 以单芯集成的硬核实力，打破传统扩展坞的技术瓶颈，既解决用户 "插错口、烧接口、供电不稳" 的痛点，又为厂商提供 "低成本、易设计、高稳定" 的解决方案。
作为国产 Type‑C 控制芯片的标杆，LDR6020 不仅是扩展坞的 "智慧心脏"，更是多设备互联生态的核心基石 ------ 未来，随着 PD3.1 生态持续普及，LDR6020 将赋能更多高端扩展坞、VR 转接器、多口快充产品，让多 Type‑C 设备互联更简单、更安全、更高效。
