EG2031L：220V半桥驱动，1.5A灌流，宽压5V供电

在半桥驱动设计中，工程师常遇到电源适配问题：有些驱动芯片要求VCC最低10V，但系统只有5V或9V供电，无法直接使用。此外，逻辑电平不匹配、驱动能力不足也是常见痛点。对于开发电动工具、高压快充、变频水泵等产品的工程师，深圳市聚能芯半导体提供的EG2031L提供了一个高性价比的解决方案。

一、引脚兼容性

EG2031L采用SOP8封装，与市场主流半桥驱动芯片（如IR2101、IR2103）引脚完全兼容，脚位定义一致：

• 引脚1（VCC）：电源5V-20V

• 引脚2（HIN）：高端输入，高电平有效（内置250kΩ下拉电阻）

• 引脚3（LIN）：低端输入，低电平有效（内置上拉电阻）

• 引脚4（GND）：地

• 引脚5（LO）：低端输出

• 引脚6（VS）：高端悬浮地

• 引脚7（HO）：高端输出

• 引脚8（VB）：自举电源

EG2031L可直接替换IR2101等常见型号，PCB无需修改。替换时需确认LIN逻辑极性（低有效）和VCC电压范围（5V可用）。

二、核心优势

1. 超宽VCC供电范围5V-20V：EG2031L的VCC低至5V，可直接从USB供电、锂电池保护板或MCU的5V LDO取电，无需额外升压电路。同时支持最高20V，兼容12V、15V等常规驱动电压。相比同类芯片（通常要求10V以上），EG2031L在低压场景优势明显。

2. LIN低电平有效，简化电机驱动逻辑：真值表规则：HIN=0且LIN=0时，HO=0、LO=1（下管开）；HIN=1且LIN=1时，HO=1、LO=0（上管开）；其他输入组合（0,1或1,0）均为全关。这种逻辑与无刷电机六步换相中的互补PWM信号完全匹配，无需软件取反，代码更简洁。

3. 内置上下拉电阻，悬空安全：HIN内置250kΩ下拉电阻，LIN内置上拉电阻。当MCU引脚悬空或未初始化时，HIN默认为低，LIN默认为高，此时HO=0、LO=0，上下管全关，避免意外导通。

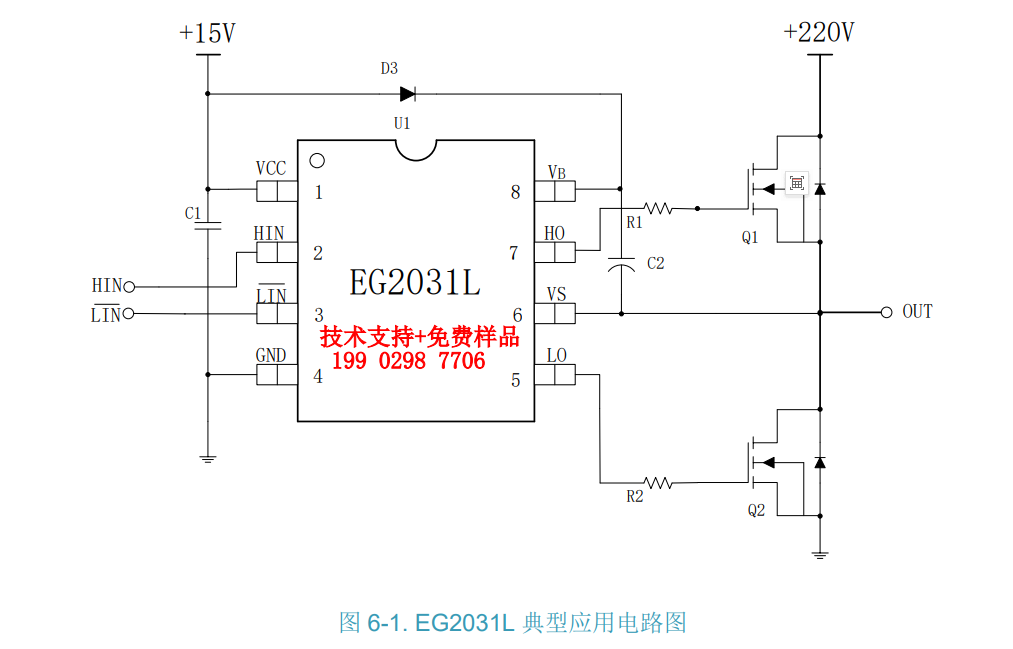

4. 220V耐压+自举驱动：高端工作电压220V，适用于110V母线、电池组串联（如60V、72V电动车）等场景。单VCC加自举二极管和电容即可驱动高侧N-MOS，无需隔离电源。

5. 强驱动能力1A/1.5A：拉电流1A，灌电流1.5A，可驱动大功率MOS管和IGBT。开关时间：开通350ns，关断150ns，上升180ns，下降70ns。关断比开通快，利于故障快速切断。

6. 可调死区时间：典型死区200ns（范围100-300ns），无需外接电阻，配合闭锁电路杜绝上下管直通。

7. 完善的欠压保护：VCC欠压开启4.25V、关闭3.6V；VB欠压开启4.0V、关闭3.3V。5V供电时欠压保护在电压跌落时有效关断输出。

8. 500kHz高频支持：兼容5V和3.3V输入逻辑，可直接连接MCU。

三、关键电气参数

基于VCC=15V，TA=25℃，CL=10nF条件下的典型值：

• VCC工作电压范围：5V-20V

• 静态电流（输入悬空）：250μA

• 输入逻辑高电平：≥2.5V；低电平：≤1.5V

• VCC欠压开启/关闭：4.25V/3.6V

• VB欠压开启/关闭：4.0V/3.3V

• 拉电流/灌电流：1.0A/1.5A

• 高端/低端开通延时：350ns

• 高端/低端关断延时：150ns

• 上升时间：180ns；下降时间：70ns

• 死区时间：200ns（100-300ns）

• 最高开关频率：500kHz

• 工作环境温度：-40℃~125℃

• 封装：SOP8

四、替代注意事项

• VCC电压下限确认：EG2031L支持5V供电，若原电路使用10V以上驱动电压，替换后可直接兼容；若原芯片要求VCC≥10V，替换为EG2031L后可降低供电电压，但需确认功率管在5V驱动下是否完全导通（部分MOS管Vgs阈值较高，建议使用逻辑电平MOS管）。

• 逻辑极性：EG2031L的LIN为低电平有效。若原芯片LIN为高有效（如IR2103），替换后需在LIN输入端加反相器，或修改MCU软件取反。若原方案使用IR2101（其LIN也是低有效），则直接兼容。

• 自举电路选型：自举电容推荐1μF~10μF陶瓷电容，耐压需大于母线电压。自举二极管用快恢复管（如US1M、FR107），不可用1N4007。5V供电时自举电容充电电压较低，可适当增大电容值。

• PCB布局复用：SOP8脚位兼容，原有PCB可直接使用。VCC对地并1μF电容紧靠芯片，自举电容紧靠VB-VS引脚。

五、典型应用场景

1. 电动工具（冲击钻、角磨机、电扳手） ：位于控制板的半桥驱动级，EG2031L驱动无刷电机或直流有刷电机。5V-20V宽压可直接从电池组（如18V、21V）取电，无需额外LDO。1.5A灌流保证电机启动和堵转时的驱动裕量，250μA静态功耗延长待机时间。

2. 高压快充移动电源（升降压型） ：位于主功率级的半桥驱动。EG2031L支持5V供电，可直接从MCU或协议芯片的5V输出取电，简化电源设计。220V耐压满足多串锂电升降压需求（如20V输出）。死区时间200ns确保高频开关安全。

3. 变频水泵控制器（增压泵、鱼缸泵） ：驱动半桥拓扑实现电机变频调速。EG2031L的1A/1.5A驱动能力可驱动单管，VCC低至5V适合太阳能水泵系统（光伏板电压波动）。LIN低有效与MCU的PWM直连，软件简单。

4. 开关电源（半桥LLC、反激有源钳位） ：用于AC-DC适配器中的半桥驱动。5V供电可直接取自辅助绕组或MCU，减少元件。500kHz高频支持小型化设计。

5. 无刷电机驱动器（小型电调、风扇） ：每相一片EG2031L，驱动半桥。5V供电适配低压电调（如1-2S锂电池），220V耐压也适用于高压电调。内置上下拉电阻在MCU启动时保护MOS管。

6. 移动电源（常规5V升压/降压） ：在5V输入输出的移动电源中，EG2031L可直接用系统5V供电，无需升压。驱动同步整流半桥，效率可达95%以上。

六、EG2031L是一款SOP8封装的220V半桥驱动芯片，核心优势在于5V-20V超宽供电、LIN低电平有效简化逻辑、1.5A强灌流。特别适合电动工具、高压快充、变频水泵等需要低压供电或高驱动电流的应用。替换时注意LIN极性，建议批量前测试开关波形。
