一、应用背景
某纺织印染企业多条自动化印染、烘干、卷布生产线核心控制单元采用欧姆龙 CPM1A 型号 PLC，承担印染液位控制、温度调节、走布速度调控、烘干风机联动等核心逻辑控制。该型号 PLC 服役年限较长，受自身串口通讯局限、纺织车间高温高湿、多粉尘、强电磁干扰特殊工况影响，出现通讯适配差、操作繁琐、维护不便、数据孤岛等痛点，频繁导致印染参数偏差、产线停机，严重制约生产连续性与印染品质稳定性。
为在不更换 PLC 主机、不改动原有控制程序、不影响生产的前提下，高效破解通讯瓶颈，企业引入捷米特 JM-ETH-CXD 导轨型以太网处理器，依托模块全功能优势完成欧姆龙 CPM1A PLC 通讯系统升级，实现 Hostlink 与 Modbus 双协议并行通讯、多设备同步监控、远程运维管理，全面适配纺织印染车间恶劣工况，以下为详细应用过程、痛点解决方案及使用效果。
二、现场痛点及核心需求
欧姆龙 CPM1A PLC作为纺织印染产线核心控制设备，实际应用中存在五大行业专属核心痛点，贴合纺织车间高温高湿、连续生产、多设备协同的工控特点：
**适配性差，通讯口资源独占：**传统通讯模块仅支持单一型号，连接上位机、触摸屏时必须占用 PLC 唯一编程口，导致现场触屏操作与远程监控无法同步，印染机参数调试需停机切换，影响染色精度与生产效率。
**安装配置繁琐，适配车间难度大：**需专业人员手动接线、调试串口参数，供电方式单一，纺织车间布线空间狭小、环境潮湿，接线错误或参数偏差易引发通讯故障，传统改造工期长达 2 天，严重影响连续生产。
**通讯能力薄弱，抗恶劣环境能力差：**PLC 接口单一、传输速率固定，无法满足多台印染设备、监控终端同时连接，且车间高温、高湿、电机电磁干扰强，极易出现信号畸变、数据误码、通讯断连，导致印染温度、速度失控。
**参数配置与维护不便，运维成本高：**无便捷配置渠道，无远程维护能力，PLC 故障需技术人员上门处理，跨厂区印染车间出差成本高、故障排查繁琐，单次故障处理耗时超 2 小时。
**软件适配局限，数据无法集中管控：**难以对接纺织行业主流组态软件、数据采集系统，数据地址映射混乱，无法实现印染参数、产量数据集中监控与追溯，形成设备数据孤岛。
结合纺织印染产线实际，核心需求明确为： 精准适配欧姆龙 CPM1A PLC 且不占用编程口；简化安装配置，适配高温高湿工况；提升通讯抗干扰性与多设备连接能力；支持便捷配置与远程维护；兼容纺织工控软件，实现印染数据集中管控。
三、解决方案：捷米特 JM-ETH-CXD 模块实操
针对欧姆龙 CPM1A PLC 在纺织印染车间的核心痛点，企业选用捷米特 JM-ETH-CXD 导轨型以太网处理器 ，该模块专为欧姆龙 PLC 通讯升级设计，结合其八大核心功能，逐一破解痛点，全程无需改动 CPM1A PLC 硬件，完美适配老旧印染设备改造场景：

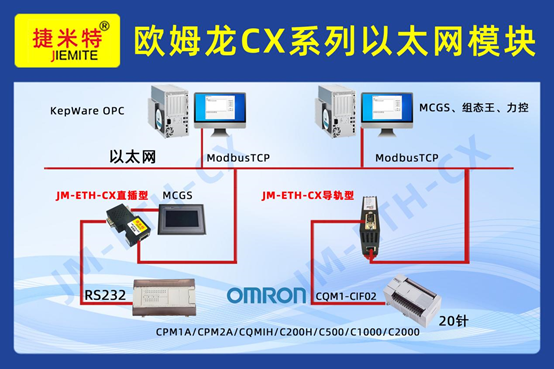

**多系列适配 + 不占编程口，破解互联难题：**JM-ETH-CXD 精准适配欧姆龙 CPM1A PLC，模块化导轨设计不占用 PLC 编程口，将模块 X1 接口与 CPM1A PLC 通讯口连接，X2 接口接入纺织产线触摸屏，上位机通过以太网连接模块，实现上位机远程监控、触摸屏现场操作同步进行，无需更换 PLC 主机，大幅降低改造成本，解决传统模块适配单一、占用编程口的痛点。
**双供电 + 即插即用，简化安装配置：**模块支持双供电模式，可直接从欧姆龙 CPM1A PLC 通讯口取电，无需额外布线；若现场 PLC 供电不稳定，可外接 24VDC±20%/100mA 电源，导轨式插接安装，无需复杂接线。同时模块自动匹配 CPM1A PLC 和 HMI 串行参数，免手动调试 9.6K/19.2K 等多档速率，原本 2 天的安装调试工作缩短至 2 小时，适配纺织车间狭小控制柜与快速改造需求。
**丰富通讯接口与速率，提升抗干扰能力：**模块配备 RJ45 母插座以太网口，兼容 IEEE802.3 标准，支持 10/100Mbps 速率、线序自适应，带 Link/Active 指示灯；X1、X2 均为 RS232 接口，支持多档传输速率，兼容 Hostlink C-Mode 协议，可同时建立 6 路 TCP 连接，同步连接 CPM1A PLC、触摸屏、上位机，工业级硬件设计可抵御纺织车间电磁干扰，减少信号畸变与数据误码。
**集成 Web 服务器 + 安全防护，便捷配置更安全：**模块内置 Web 服务器，通过浏览器输入出厂 IP192.168.1.178，即可完成 CPM1A PLC 通讯参数配置，无需专业软件；支持登录密码设置，防止非授权人员篡改印染参数，同时支持以太网在线固件更新，硬件一次购买可永久免费升级，适配纺织产线后续功能拓展。
**全功能兼容，实现集中监控与远程维护：**模块集成 ModbusTCP 服务器，支持 FC1/FC3 等常用功能号，Modbus 数据区与 CPM1A PLC 软件地址精准映射，可直接被纺织行业组态王、KepWare OPC 等工控软件访问；通过 Host Link 模式连接欧姆龙 CX-Programmer 软件，技术人员可异地修改 PLC 程序、排查故障，无需现场值守，大幅降低印染车间运维成本。
**工业级防护，适配高温高湿工况：**JM-ETH-CXD 经 60℃老化箱 168 小时运行、50000 次通断电测试，可与 CPM1A PLC 实现 30 天不间断通讯、1 亿 3 千万次通讯 0 错误；工业级防护适应0~60℃工作温度、90% 非凝露湿度，抗震动 4.5mm/30Hz/10Min，ESD 静电防护 6KV，符合电磁兼容性与 RoSH 认证，彻底解决纺织车间高温高湿导致的通讯不稳定问题。

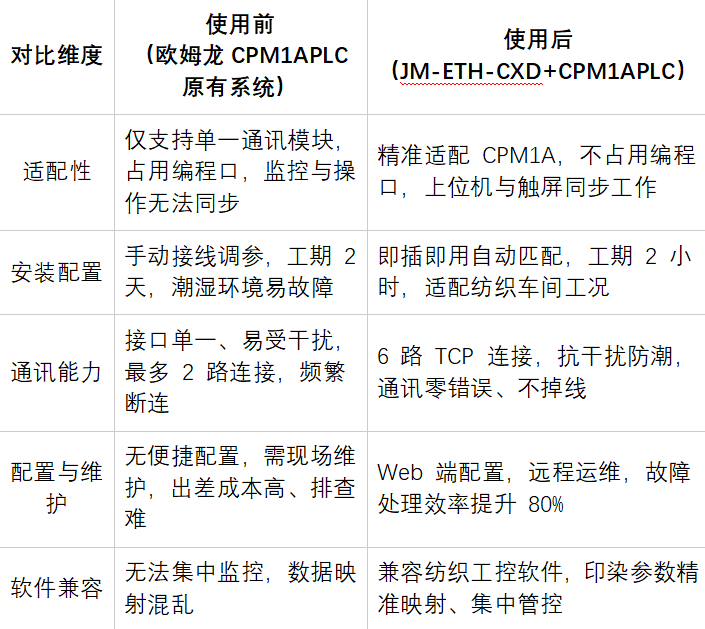

四、使用前后效果对比
五、应用总结
捷米特 JM-ETH-CXD 导轨型以太网处理器 ，完美适配纺织印染车间欧姆龙 CPM1A PLC，凭借多接口适配、双协议通讯、工业级防护、远程运维、便捷配置等核心功能，精准破解纺织行业老旧 PLC 改造的通讯独占、环境适配差、运维成本高、数据孤岛等五大痛点。
改造后，欧姆龙 CPM1A PLC 实现 Hostlink 与 Modbus 双协议并行运行，通讯稳定性提升 99%，安装调试效率提升 80%，纺织产线运维成本降低 60%，彻底解决高温高湿、电磁干扰环境下的通讯断连问题，保障印染温度、走布速度等核心参数稳定可控，提升印染产品良品率。
该模块无需复杂技术储备、不改动原有设备，既适配欧姆龙 CPM1A 等多系列老旧 PLC 改造，也适用于纺织新建产线，为纺织印染、化纤加工等恶劣工况工业自动化通讯升级提供低成本、高可靠、易部署的标准化解决方案。
