英集芯IP5385P是一款为新国标移动电源，充电宝等方案设计的移动电源管理芯片。支持2到6串联锂电池配置，输入/输出功率最高100W，最大充电电流8A。覆盖PD3.2等大部分主流快充协议。设备兼容性好，实现"一芯多用"。提供USB-Cx2输入输出等多种接口组合。任意单口均可实现快充，通过新国标合规认证、支持异常存储、故障诊断、数据上报、满充电压智能调节，无需额外MCU。单电感实现升降压，外围仅需少量阻容，BOM成本低、PCB面积小。采用QFN48封装，体积小巧，适合轻薄化产品设计。
一、单芯片集成，改变移动电源设计思路

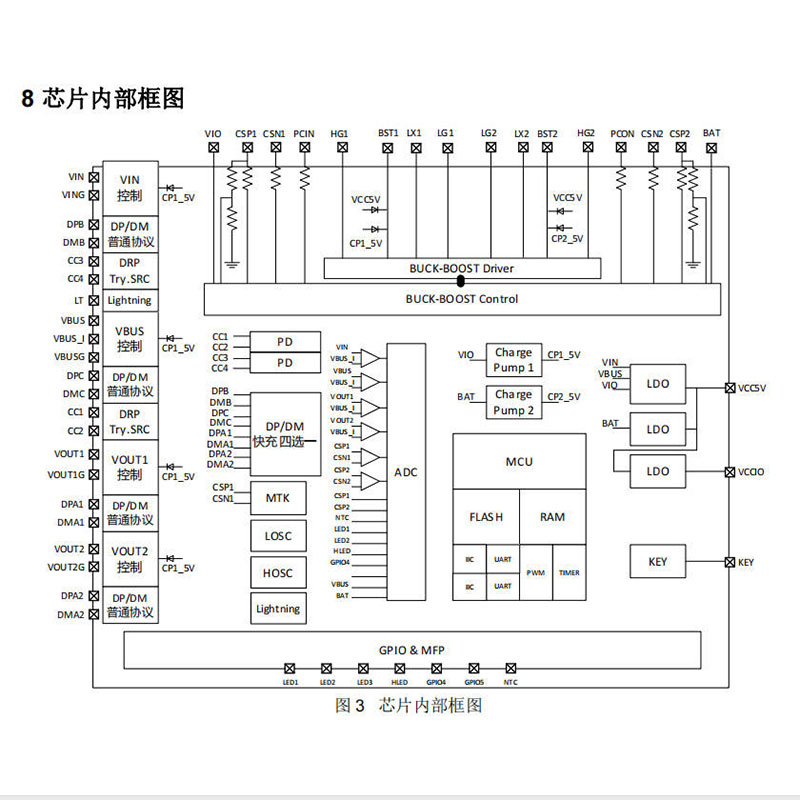

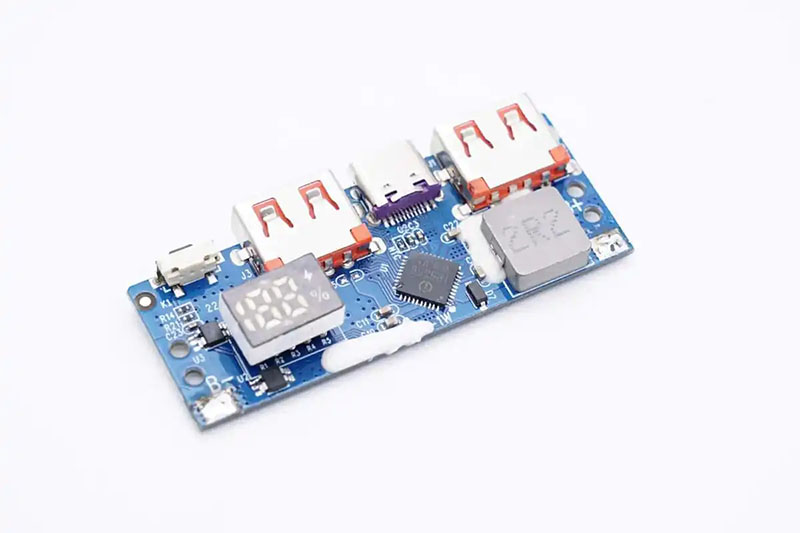

IP5385P突出的技术亮点在于其高度集成化的设计理念。它将常见的快充协议芯片、MCU、同步升降压控制器、电量计等功能模块集成到一颗芯片中，搭配外围MOS管、电感和少量阻容元件即可构成完整的双向快充方案。与传统的多芯片方案相比，这种高集成设计不仅显著减少了外围元件数量，降低了BOM成本和PCB面积，同时也有效缩短了产品开发周期，提升了量产效率。

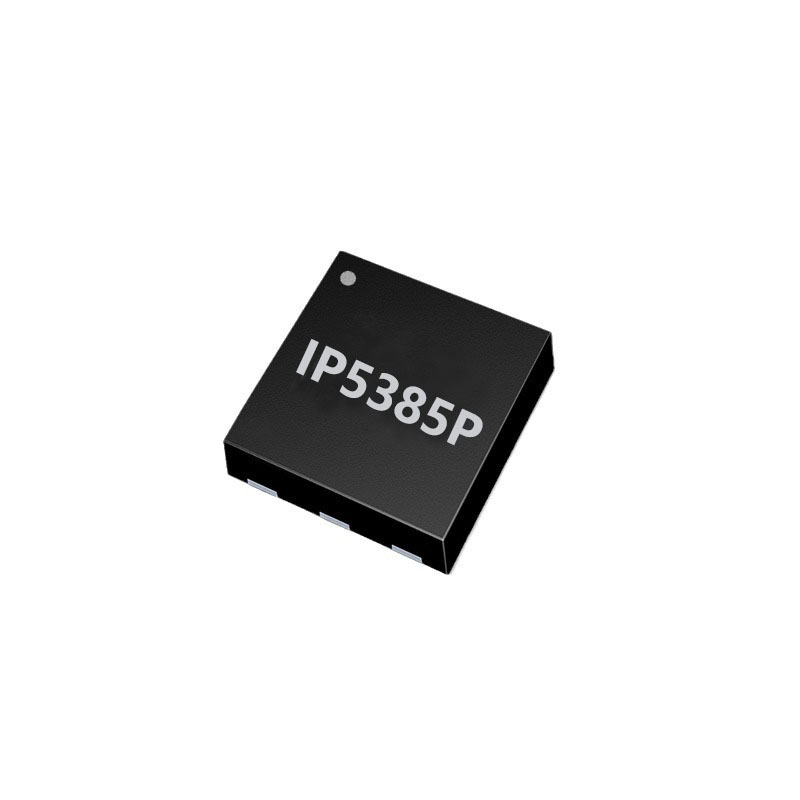

IP5385P采用QFN48小尺寸封装，配备散热焊盘，兼顾散热性能与小型化设计，适用于卡片式移动电源、迷你储能盒等轻薄化产品，符合消费电子小型化趋势。
二、100W双向快充，覆盖从手机到笔记本的多种场景需求
在功率方面，IP5385P支持最高100W的输入/输出功率（20V/5A），双向同步升降压架构可应用于2至6节串联电池组，支持三元锂电池和磷酸铁锂电池。这意味着无论是给手机快速补电，还是为笔记本电脑应急续航，IP5385P都能胜任。其同步升降压拓扑经过优化，在12V至20V电压范围内充放电效率可达96%以上，有效减少能量损耗；同时集成线损补偿功能（125mV/2A），可补偿长线缆引起的压降，提升末端设备充电的稳定性，减少因线缆损耗导致的快充中断。
在接口设计上，IP5385P支持灵活的接口组合，包括双USB-C（双向PD3.2）输入输出，或1个USB-C/A混合口加1个USB-A口，任意单口均可独立触发快充。双路PD3.2独立控制功能可同时为两台设备提供高功率快充，多口输出时还可实现动态功率分配，兼顾灵活性与充电效率。
三、多协议兼容，应对跨品牌快充壁垒
快充协议的碎片化一直是制约用户体验的关键痛点。IP5385P支持PD3.2（含PPS）、UFCS融合快充、SCP、FCP、AFC、QC2.0/3.0/3+、BC1.2、Apple 2.4A等主流快充协议，覆盖大部分主流品牌设备。对不同品牌手机或平板，IP5385P可智能匹配合适的充电参数。其中，UFCS融合快充协议的支持尤其值得关注，IP5385P集成了该协议，是较早推出支持UFCS融合快充的移动电源SOC芯片之一。
芯片还内置了E-Marker线缆识别功能，通过VCONN供电与线缆识别技术自动匹配线缆最大承载电流，物理层（PHY）优化支持BMC编码、硬件CRC校验和Hard Reset，有效提升协议通信的稳定性，减少兼容性问题。
四、精准电量管理与多重防护，通过新国标认证

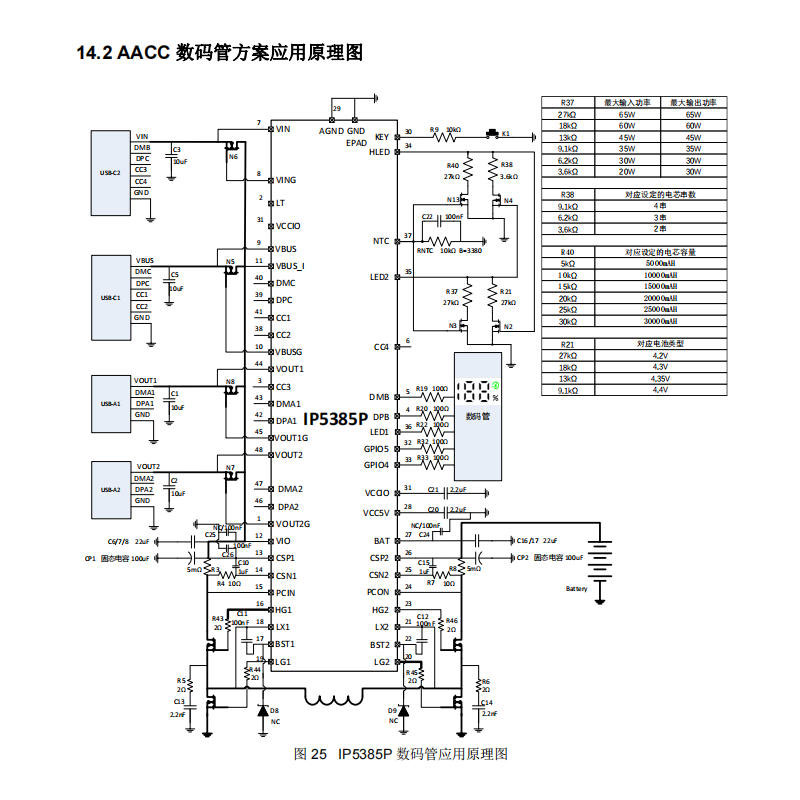

电量显示的准确性和产品的安全性是用户重要的体验维度。IP5385P内置14bit ADC高精度库仑电量计，采用积分法计量，电量计算精度可达1%以内，有效避免传统方案中常见的"跳电"现象。芯片支持LED指示灯（1/2/4灯）和188数码管两种电量显示方式，用户可通过外部电阻设定电池容量参数（2500mAh至20000mAh），灵活适配不同规格产品。
在安全防护方面，IP5385P提供了完善的保护机制：输入/输出过压（OVP）、欠压（UVP）、过流（OCP）、短路（SCP）保护，电池过充、过放、过流保护，以及芯片过热保护（OTP）。数据引脚耐压30V，并具备ESD保护，进一步增强了系统的可靠性。基于这些出色的安全性与性能表现，IP5385P已成功通过了新国标移动电源摸底测试，各项关键性能指标均满足新国标报批稿的规范要求。
五、广泛的市场应用与行业认可

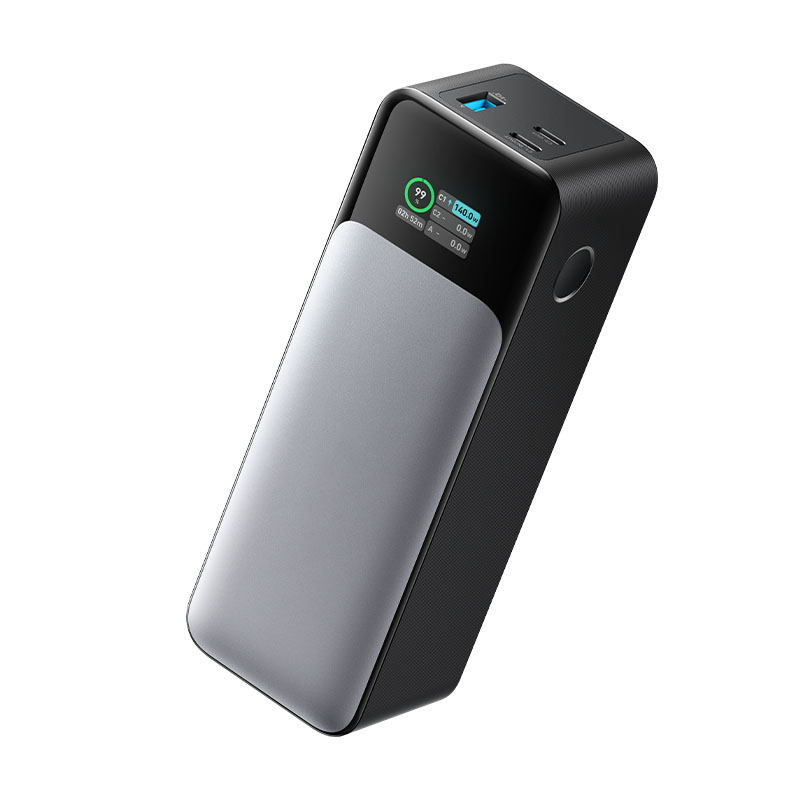

在性能优势之外，IP5385系列芯片在市场上的表现同样值得关注。凭借其高集成度、多协议兼容与高安全性，IP5385系列已被多个主流品牌采用，应用产品横跨磁吸无线、自带线、数显、大容量、大功率等多种形态。
总结
英集芯IP5385P以高集成度、百瓦级大功率、多协议覆盖与高安全性为核心竞争力，不仅优化了移动电源的设计范式，更以扎实的技术实力通过了新国标认证，成为主流品牌移动电源产品的信任之选。随着新国标在移动电源行业的全面落地实施和消费者对充电体验要求的不断提高，IP5385P凭借其全面的功能覆盖与持续的供货保障，将继续在快充移动电源市场中深耕，为行业提供更多可靠、高效的解决方案。
