一、 应用背景

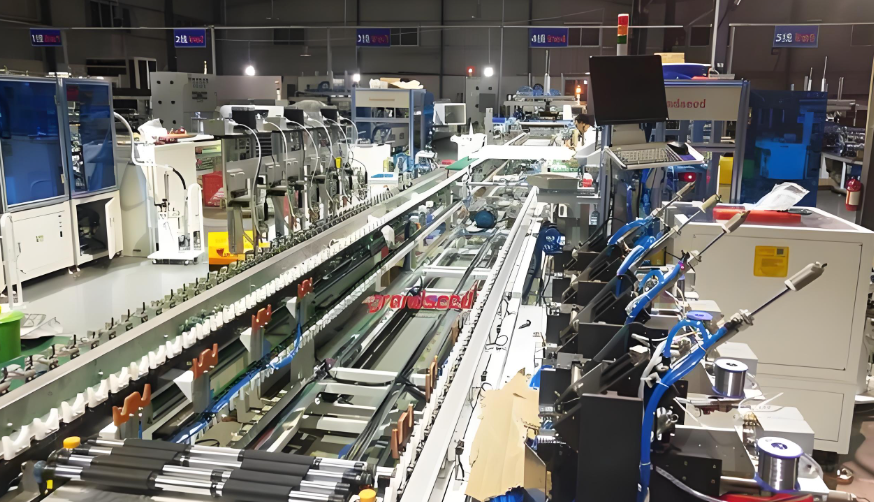

某自动化生产企业现有多条生产线，核心控制设备采用欧姆龙多系列PLC （含CPM、CQM、C2000等型号），随着生产智能化升级需求提升，原有控制系统出现诸多通讯瓶颈，严重影响生产效率与运维便捷性。经调研，企业选用捷米特JM-ETH-CXD导轨型以太网处理器，完美解决现存痛点，实现控制系统的高效升级，以下为详细应用过程。
二、 核心痛点
该企业生产线投用多年，原有PLC通讯方式存在明显短板，核心痛点如下：一是PLC型号繁杂，不同系列设备难以实现统一以太网监控，且传统通讯模块占用PLC编程口，导致上位机监控与触摸屏操作无法同时进行，设备改造时需暂停生产，影响产能；二是安装调试复杂，传统模块接线繁琐，供电方式单一，且需手动配置PLC与HMI的串行参数，调试周期长，增加人工成本；三是通讯接口单一、速率不足，无法满足多设备同时连接需求，数据传输延迟明显，偶尔出现通讯中断，影响生产连续性；四是运维不便，现场参数配置需专业设备，无安全防护易导致配置篡改，且异地设备维护需工作人员现场到场，出差成本高；五是工业环境适应性差，传统模块在车间高温、震动环境下易出现故障，通讯稳定性不足。
三、 解决方案：捷米特JM-ETH-CXD导轨型以太网处理器应用
针对上述痛点，结合企业现有欧姆龙PLC 配置，选用捷米特JM-ETH-CXD导轨型以太网处理器，依托其核心功能亮点，制定针对性解决方案，无需大规模改造原有设备，快速实现系统升级。
1. 多系列适配+不占编程口，破解设备兼容与改造痛点： 该模块完美适配企业现有欧姆龙CPM、CQM、C200、C1000、C2000等多系列PLC，模块化导轨设计不占用PLC编程口，上位机通过以太网实现实时监控的同时，触摸屏可通过X2接口与PLC正常通讯，改造过程中无需暂停生产，完美适配老旧设备升级场景，大幅降低改造对产能的影响。
**2. 双供电+即插即用，简化安装调试流程：**模块支持双供电模式，可直接从欧姆龙PLC通讯口取电，也可外接24VDC±20%/100mA电源，适配车间不同供电场景；安装时直接插接导轨即可使用，无需复杂接线，且能自动匹配PLC和HMI的串行参数，无需额外手动配置，将单条生产线的调试时间从1天缩短至2小时，大幅提升改造效率。

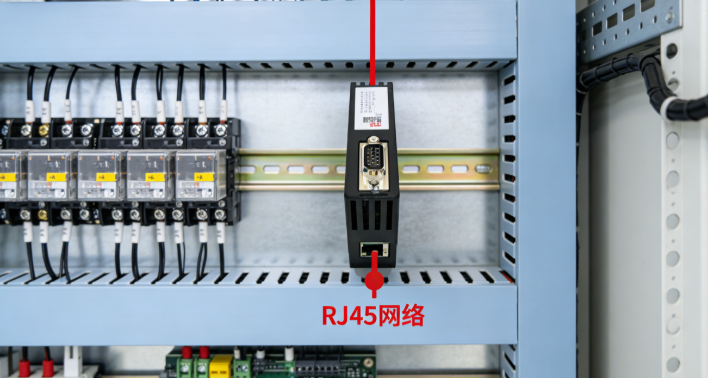

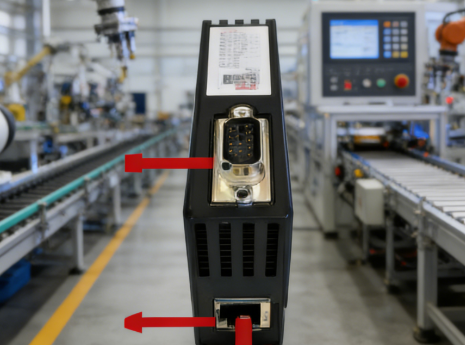

**3. 丰富通讯接口与速率，保障数据传输流畅：**模块配备RJ45母插座以太网口，兼容IEEE802.3标准，支持10/100Mbps速率与线序自适应，带Link/Active指示灯，可建立6路TCP连接，满足多上位机、多设备同时连接需求；X1（连PLC）、X2（连HMI）均为RS232接口，支持多档传输速率，兼容Hostlink C-Mode、NT Link协议，彻底解决数据传输延迟、中断问题，保障生产连续性。
**4. 集成Web服务器+安全防护，降低运维难度：**模块内置Web服务器，工作人员通过浏览器输入出厂IP（192.168.1.178）即可完成参数配置，支持登录密码设置与修改，防止配置数据被篡改；同时支持以太网在线固件更新，硬件一次购买可永久免费升级，无需拆卸设备即可完成升级，减少运维工作量。

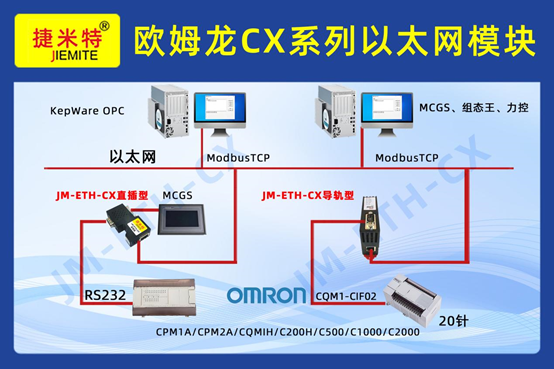

5. 多协议与软件兼容，实现智能化管控： 内置ModbusTCP服务器，支持多种常用功能号，Modbus数据区与欧姆龙PLC软件地址精准映射，可直接被组态王、力控等主流工控软件访问，也支持高级语言编程开发生产管理系统；同时兼容欧姆龙CX-Programmer编程软件，实现PLC程序远程上下载、修改，配合远程通讯模块，工作人员可通过互联网异地完成设备维护，大幅降低人工与出差成本。
**6. 工业级防护，保障长期稳定运行：**模块出厂经60℃老化箱168小时运行、50000次通断电测试，可实现30天不间断通讯、1亿3千万次通讯0错误；具备工业级防护，工作温度0~60℃、湿度90%非凝露，抗震动、ESD静电防护6KV，符合相关电磁兼容性标准与RoSH认证，适配车间严苛工业环境，降低设备故障率。
四、 使用前后对比
使用前：设备兼容性差，不同系列PLC无法统一监控，编程口占用导致操作冲突；安装调试繁琐，耗时耗力；通讯不稳定，数据传输延迟、中断频发；运维成本高，异地维护需现场到场；模块故障率高，影响生产连续性，每月因通讯问题导致的停机时间约8小时。
使用后：捷米特JM-ETH-CXD模块实现多系列PLC统一管控，不占用编程口，操作无冲突；即插即用，调试效率提升80%；通讯稳定，无延迟、中断现象，30天不间断通讯零故障；Web配置与远程维护功能，降低运维成本60%；工业级防护适配车间环境，模块月故障率降至0，每月减少停机时间8小时，产能提升约10%。
五、 应用总结
捷米特JM-ETH-CXD导轨型以太网 通讯 处理器，凭借其多系列适配、即插即用、通讯稳定、运维便捷等核心优势，完美解决了企业原有PLC控制系统的诸多痛点，无需大规模改造原有设备，即可实现智能化升级。该模块不仅适配欧姆龙多系列PLC，更能适应严苛工业环境，大幅提升生产效率、降低运维成本，为自动化生产线的升级改造提供了高性价比解决方案，目前已在该企业多条生产线稳定运行，获得一致认可。
