一、OSPF 协议简介

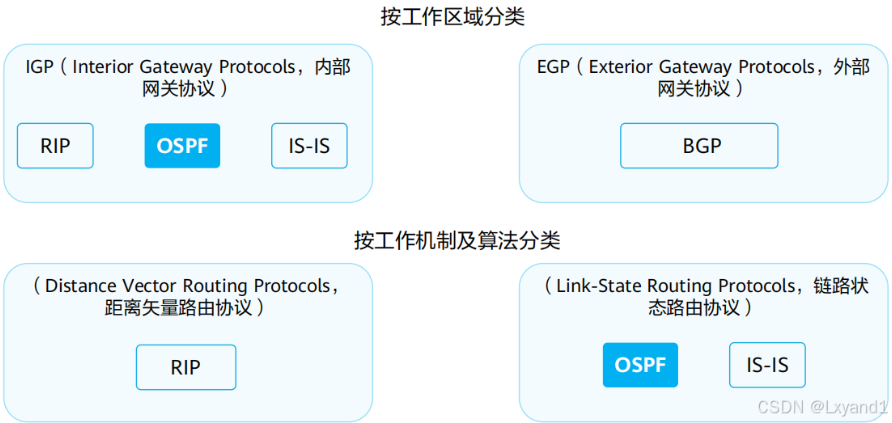

OSPF（Open Shortest Path First，开放式最短路径优先）是目前互联网应用最广泛的公有链路状态型动态路由协议，由IETF组织定义，通用性极强。

核心基础特性

协议类型：链路状态型公有协议
核心算法：SPF（最短路径优先）算法
协议版本：OSPFv2（IPv4）、OSPFv3（IPv6）
封装特点：跨层封装，无传输层协议，IP协议号为89；自带可靠性机制
更新机制：无周期路由更新，仅触发更新；存在30分钟周期链路刷新机制

二、OSPF 基础概念

1. 静态路由与动态路由对比

路由器依靠路由表转发数据，路由表来源分为手工配置（静态路由）和动态路由协议生成（动态路由）。

静态路由：占用带宽、CPU资源少，适用于简单网络；拓扑变化、链路故障时无法自动更新，需手动维护，扩展性差。
动态路由：可自动感知拓扑变化、自动收敛，扩展性强，适配中大型复杂网络。

OSPF凭借收敛速度快、扩展性强、无路由环路的优势，成为主流动态路由协议。

2. OSPFv2 与 RIPv2 对比

相同点

均为无类别路由协议，支持CIDR
均采用组播发送协议报文（OSPF：224.0.0.5/6；RIP：224.0.0.9）
均支持等开销负载均衡（等价路由）

不同点

适用场景：OSPF适配中大型网络；RIP仅适配小型网络
开销机制：RIP以跳数为开销，最大有效跳数15，16跳判定为不可达；OSPF以链路带宽计算开销，无硬性限制

3. OSPF 结构化区域部署

（1）区域划分目的

分割大型网络，减少拓扑信息泛洪，降低设备CPU、内存资源消耗；区域内传递拓扑信息，区域间传递路由信息。

（2）区域基础参数

区域ID（Area ID）：32位，支持IP格式表示，如0.0.0.0对应Area 0、0.0.1.0对应Area 256
骨干区域：Area 0，是整个OSPF网络的核心

（3）区域划分核心规则

所有非骨干区域必须直连骨干区域Area 0
骨干区域唯一且不可分割，全网仅存在一个Area 0
非骨干区域之间禁止直接传递路由信息

（4）核心路由器角色

ABR 区域边界路由器 ：同时连接骨干区域和非骨干区域、存在活跃邻居的设备；负责跨区域路由传递，自动执行路由转发；遵循区域水平分割规则：从非骨干区域学习的路由，只接收、不使用、不转发，防止域间环路。

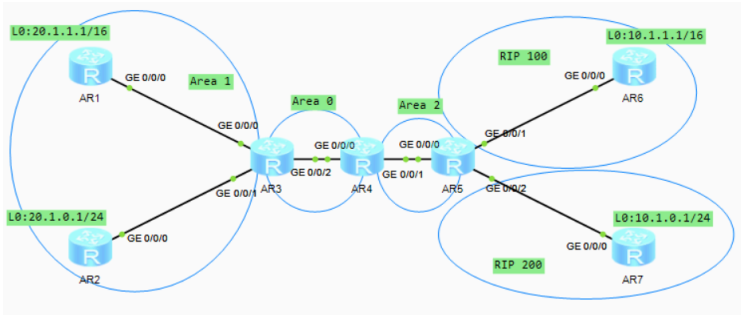

ASBR 自治系统边界路由器：负责将OSPF域外路由引入域内；需手动配置路由重发布，不自动传递路由。

三、OSPF 五种协议报文

OSPF所有报文均为24字节统一头部，IP协议号89，包含5种报文类型，每种报文功能独立。邻居建立参数（区域ID、认证信息、Hello时间、死亡时间、掩码等）不匹配，无法建立邻居。

1. Hello报文（Type 1）

核心作用：发现、建立、周期性保活OSPF邻居关系，组播224.0.0.5发送。

默认计时器：Hello间隔10s，死亡时间40s（死亡时间=4×Hello时间）

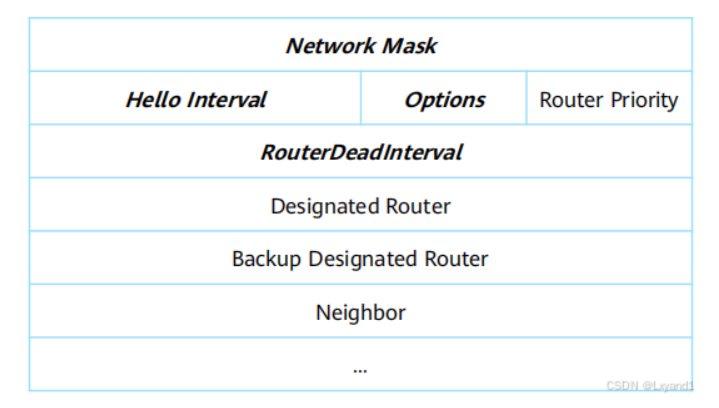

核心参数：Router ID（全网唯一路由器标识）、接口掩码、邻居列表、可选项
华为设备MA网络中，接口掩码不一致，无法建立邻居

2. DD报文（Type 2，数据库描述报文）

核心作用：传递LSDB链路状态摘要，减少重复信息更新，实现邻居数据库同步。

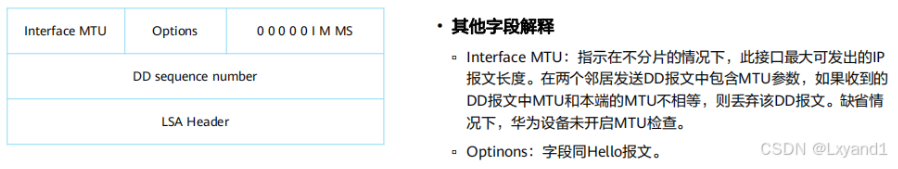

华为AR设备默认不检测MTU，开启MTU检测后，两端MTU不一致会停滞在Exstart状态
核心标识位：I位（主从选举）、M位（后续是否有报文）、MS位（主从身份）
序列号：主设备控制递增，依靠序列号实现隐式确认，保证传输有序可靠
报文分类：空报文（主从选举）、带LSA摘要报文（数据同步）、空确认报文（隐式确认）

3. LSR报文（Type 3，链路状态请求报文）

邻居收到DD摘要后，针对未知的LSA，通过LSR向邻居申请完整LSA信息。依靠LSA三元组（链路状态类型+链路状态ID+通告路由器）精准定位唯一LSA。

4. LSU报文（Type 4，链路状态更新报文）

核心作用：携带完整LSA信息，响应邻居的LSR请求，完成拓扑信息同步。包含LSA数量、可变长度LSA内容。

5. LSAck报文（Type 5，链路状态确认报文）

用于确认LSU报文，保证LSA传输可靠性，避免重复更新。

四、OSPF 状态机（全网9种状态）

OSPF邻居、邻接关系建立全程遵循状态机流转，其中Down、2-way、Full为稳定状态。

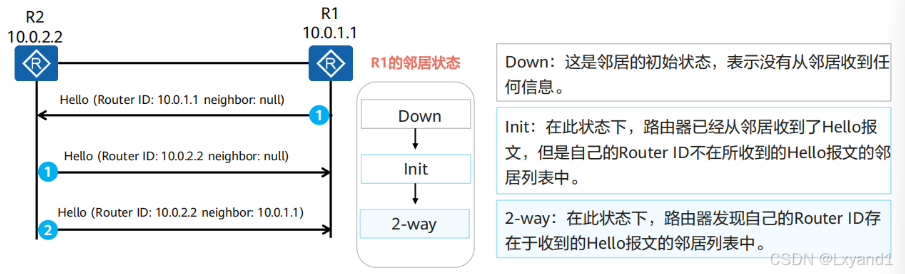

Down：协议未启动/邻居失效，无报文交互；启动OSPF后自动进入下一状态。
Attempt：仅NBMA网络特有，协议启动但未手动指定邻居，未发送Hello报文。
Init（初始化）：收到邻居Hello报文，但报文中无本地Router ID，仅感知邻居存在。
2-way（双向通信） ：收到的Hello报文中包含本地RID，邻居关系正式建立（稳定态）。MA网络在此阶段进行DR/BDR条件匹配，匹配失败则永久停留在2-way。
Exstart（预启动）：通过空DD报文选举主从设备，RID大的设备为Master，掌控DD序列号。
Exchange（准交换）：主从设备交互带LSA摘要的DD报文，同步全网拓扑目录。
Loading（加载）：通过LSR/LSU/LSAck交互，获取完整未知LSA，存入本地LSDB。
Full（完全邻接） ：LSA同步完成，邻接关系正式建立（稳定态）；设备运行SPF算法，生成无环路由树，计算路由并加载至路由表。

DR/BDR 选举机制（仅MA网络）

1. 选举目的

减少MA网络中邻接关系数量，避免大量LSA重复泛洪，节约设备资源。

2. 选举规则

优先比较接口优先级（默认1，越大越优，0代表放弃选举）
优先级一致，比较Router ID（越大越优）

3. 核心规则

一个广播域必须有DR，BDR可选；选举耗时最大40s
DR/BDR非抢占式：选举完成后，新接入高优先级设备不会替换现有DR/BDR
关系判定：两台DRother设备仅为邻居（2-way）；任意一方为DR/BDR，建立邻接关系（Full）
P2P网络无需DR/BDR选举，直接建立Full邻接关系

五、OSPF 工作全过程

1. 邻居关系建立

设备启动OSPF后，周期性发送Hello报文，发现直连邻居；双方Hello参数匹配（掩码、计时器、认证、区域等）后，进入2-way状态，邻居关系建立。

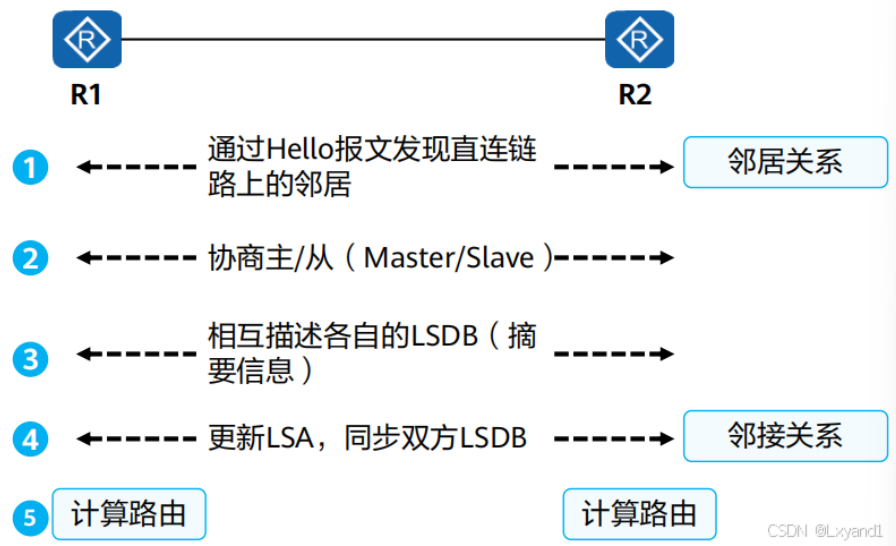

2. 邻接关系建立（数据库同步）

两端进入Exstart状态，发送空DD报文，选举主从设备
主从身份确定后，交互带LSA摘要的DD报文，同步拓扑目录
设备对比本地LSDB，针对缺失LSA发送LSR请求
对端通过LSU推送完整LSA，本地接收后回复LSAck确认
所有LSA同步完成，进入Full状态，邻接关系建立
本地运行SPF算法，计算无环路由，生成OSPF路由表，优选后加入全局路由表

六、OSPF 接口网络类型

OSPF网络类型是接口的协议工作模式 ，与数据链路层类型无关；邻居双方网络类型必须一致，否则无法正常建立邻接关系。

各类网络类型核心参数对比

网络类型	邻居数量	DR/BDR选举	Hello/Dead时间	报文发送方式	特性说明
BMA（广播型）	多邻居	需要	10s/40s	Hello组播，DD/LSR单播，LSU/LSAck组播	以太网默认类型
P2P（点到点）	单邻居	不需要	10s/40s	全部组播	串口、隧道默认类型，环回接口华为默认为P2P
P2MP（点到多点）	多邻居	不需要	30s/120s	Hello组播，其余单播	自动学习邻居主机路由，手工部署
NBMA（非广播多路访问）	多邻居	需要	30s/120s	全部单播	需手动指定邻居peer，无法自动建邻
Vlink（虚链路）	单邻居	不需要	10s/40s	全部单播	逻辑链路，永久属于Area 0

特殊接口说明

环回接口：华为默认P2P类型，Cost固定为0不可修改；OSPF默认学习32位主机路由，防止路由黑洞与环路。
MGRE场景：Hub-Spoke架构需开启Hub伪广播、全网统一修改OSPF网络类型、手工干涉DR选举（Hub为DR）。

常用配置命令

查看OSPF接口状态：display ospf interface 接口名
修改接口网络类型：ospf network-type 网络类型（接口视图）

七、OSPF 不规则区域与解决方案

1. 不规则区域类型

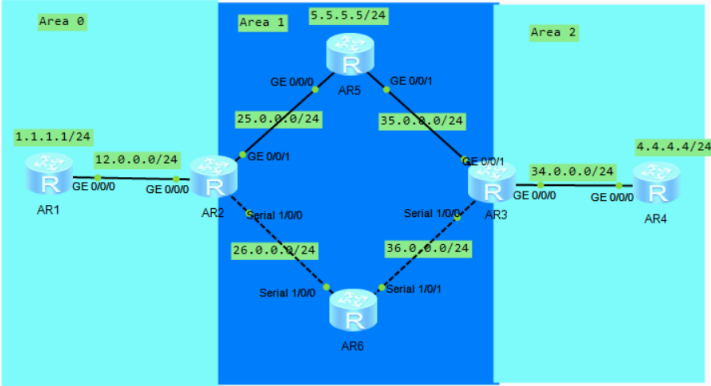

远离骨干的非骨干区域：非骨干区域未直连Area 0
不连续骨干区域：Area 0被分割，无法逻辑互通

2. 三种解决方案

（1）Tunnel隧道（仅了解）

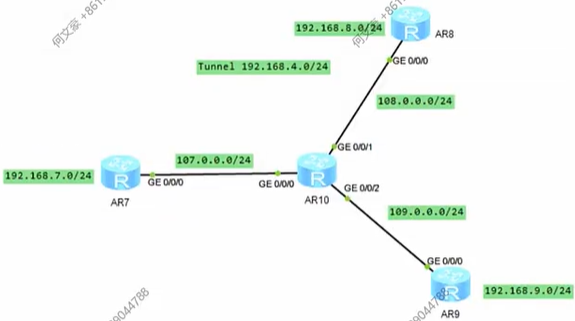

在断层设备间建立VPN隧道，将隧道接口宣告进Area 0，实现区域连通，不推荐商用。

（2）Vlink虚链路（临时方案）

通过非骨干区域建立逻辑链路，延伸骨干区域，使骨干区域逻辑连续。

配置规则：在穿越的非骨干区域配置，指定对端Router ID，而非IP地址
限制：仅能穿越一个区域，报文均为单播发送，永久属于Area 0
缺陷：打破OSPF区域防环规则，易产生路由环路，仅用于临时修复

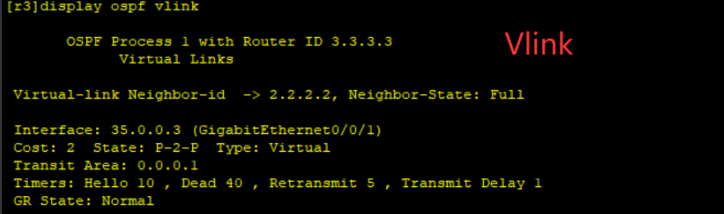

核心命令：vlink-peer 对端RID（区域视图）

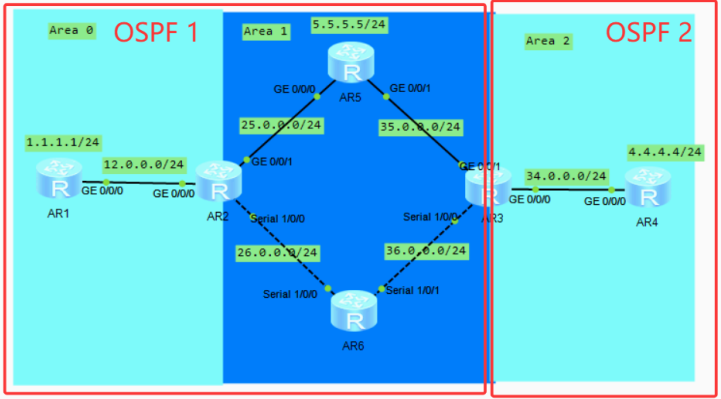

（3）多进程双向重发布（商用主流）

在ASBR设备上，将两个OSPF进程的路由互相引入，实现全网路由互通，无环路风险。

配置位置：仅ASBR设备
核心命令：import-route ospf 进程号
域外路由标识：O_ASE，优先级150（低于域内路由）

八、OSPF LSA 链路状态通告（核心）

OSPF为链路状态协议，不传递路由表，仅传递LSA链路状态信息 ；所有LSA存入LSDB（链路状态数据库），同一区域设备LSDB完全一致，设备独立运行SPF算法计算路由。

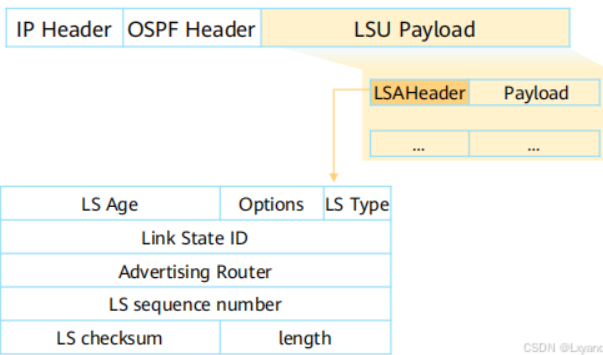

1. LSA 头部通用字段（20字节）

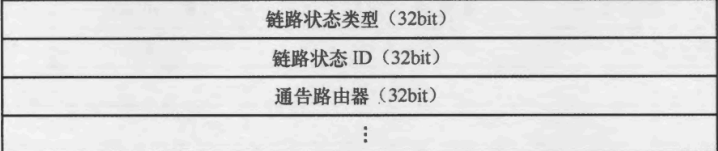

LSA三元组（唯一标识单条LSA）：链路状态类型+链路状态ID+通告路由器

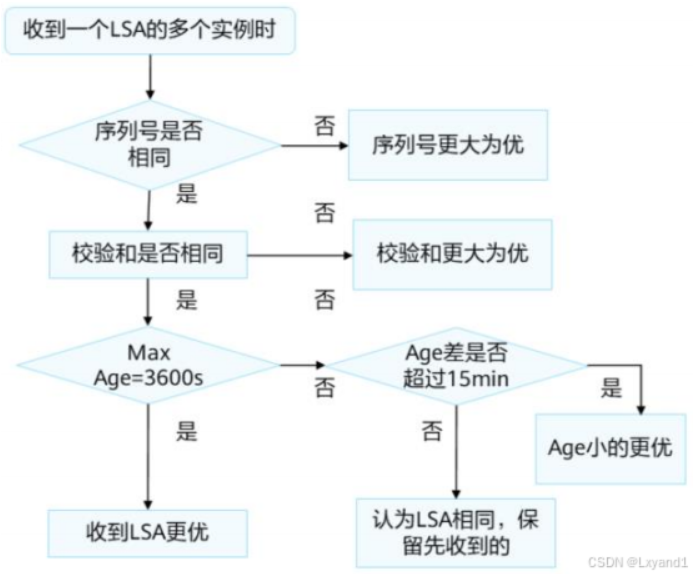

LSA新旧判断优先级：序列号 > 校验和 > 老化时间

LS Age（老化时间）：0s（新生）~3600s（失效删除），30分钟周期刷新
LS Sequence（序列号）：0x80000001起始，越大越新，溢出后重置再生
LS Checksum（校验和）：校验数据完整性，数值越大越新

2. 六大核心LSA类型详解

LSA类型	LS ID	通告者	传播范围	核心作用
Type-1（Router）	本设备RID	所有OSPF路由器	本区域	描述设备直连拓扑、接口状态，域内路由计算核心
Type-2（Network）	DR接口IP	MA网络DR设备	本区域	补充MA网络网段掩码、邻接路由器信息
Type-3（Sum-Net）	目标网段IP	ABR设备	相邻区域	传递域间路由，跨区域传递时ABR重新生成
Type-4（ASBR-Sum）	ASBR的RID	与ASBR同区域的ABR	全网（除ASBR区域）	告知全网ASBR位置，辅助5类LSA路由递归计算
Type-5（ASE）	域外目标网段	ASBR设备	全网（除Stub/NSSA）	传递域外路由，含Type1/Type2两种开销类型
Type-7（NSSA）	域外目标网段	NSSA区域ASBR	仅NSSA区域	替代5类LSA传递域外路由，出区域后7转5

3. 域外路由开销类型

Type-1（E=0）：总开销=本地到ASBR开销+种子度量值，路径更精准
Type-2（E=1，默认）：总开销=仅种子度量值，忽略域内传输开销
优先级：Type-1 永远优于 Type-2

4. LSA撤销机制

1/2类LSA：序列号+1、老化时间置0，更新新LSA覆盖旧条目
3/5/7类LSA：直接将老化时间置3600s，全网自动删除

九、OSPF 特殊区域（网络优化核心）

特殊区域核心作用：过滤多余LSA，精简LSDB和路由表，降低设备压力，适用于末梢、无需中转流量的非骨干区域。

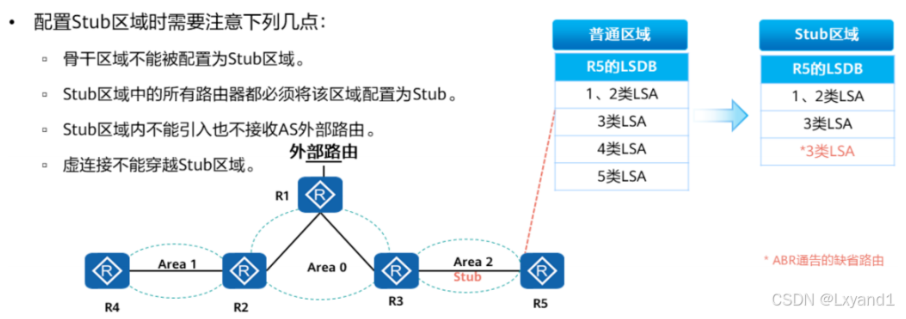

1. Stub 末梢区域

准入条件

非骨干区域、无虚链路、无ASBR设备。

核心特性

过滤4、5类域外LSA
ABR自动下放3类缺省路由，保障区域外网访问
配置要求：区域内所有设备统一配置

2. Totally Stub 完全末梢区域

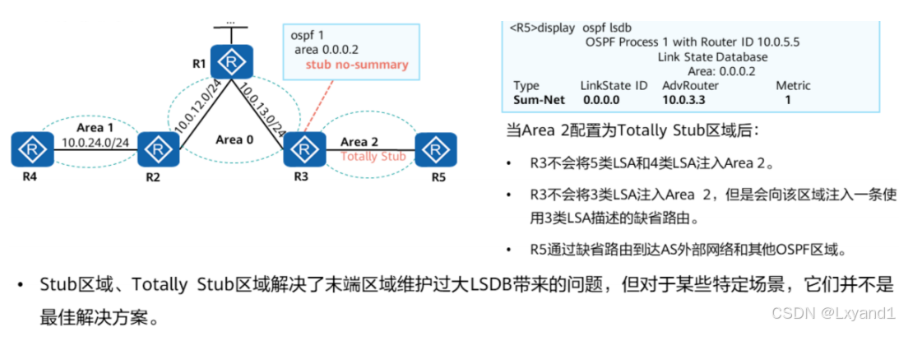

在Stub基础上优化，过滤3、4、5类LSA，仅保留3类缺省路由，最大程度精简路由表；仅需在ABR设备配置。

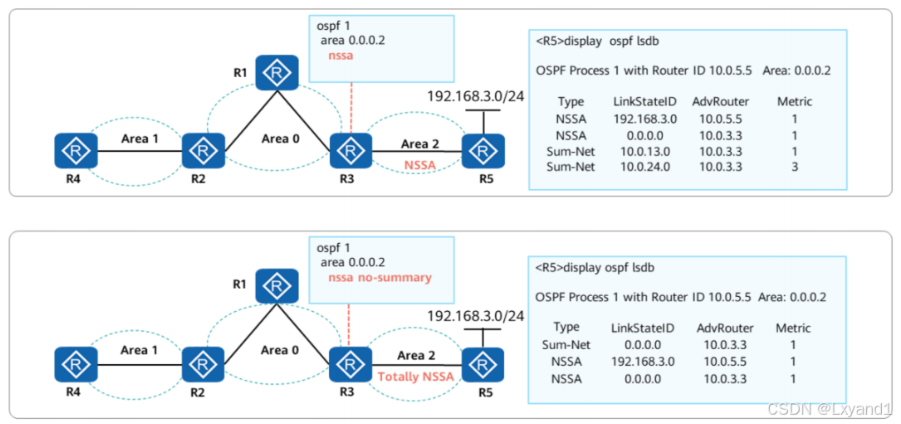

3. NSSA 非完全末梢区域

准入条件

非骨干区域、无虚链路、存在ASBR设备（可引入域外路由）。

核心特性

过滤外部传入的4、5类LSA

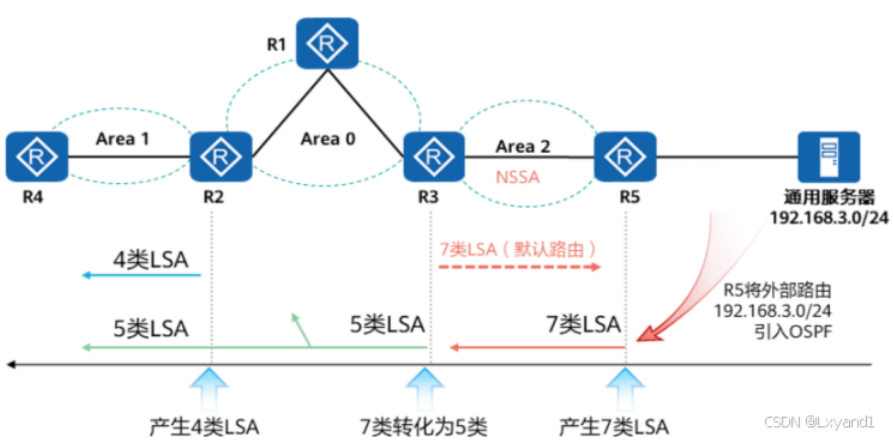

本地域外路由以7类LSA传递，出区域后由RID最大的ABR完成7转5
ABR下放7类缺省路由，保障外网访问

4. Totally NSSA 完全非完全末梢区域

在NSSA基础上，过滤3、4、5类LSA，仅保留缺省路由；华为设备会同时存在3类、7类缺省路由，优选3类，彻底杜绝环路。

十、OSPF 选路原则（优先级从高到低）

域内路由 > 域间路由 > 域外路由（1/2类LSA > 3类LSA > 5/7类LSA）

1. 域内路由（1/2类）

多条路由对比开销值，越小越优，开销一致则负载均衡。

2. 域间路由（3类）

多条路由对比总开销值，越小越优，开销一致则负载均衡。

3. 域外路由（5/7类）

优先匹配路由类型：Type-1 优于 Type-2
同Type-1：对比总开销（本地到ASBR+种子开销），越小越优
同Type-2：先对比种子开销，再对比本地到ASBR开销，越小越优
所有参数一致，执行负载均衡

十一、OSPF 防环机制

1. 域内防环

依靠SPF算法计算树形无环路径，从根源避免域内环路。

2. 域间防环

非骨干区域禁止直接互传路由，所有流量必须经过骨干区域中转
ABR区域水平分割：非骨干学习的路由不转发、不回传
虚链路区域禁止传递聚合路由
NSSA区域多ABR场景，设备不学习对端缺省路由

3. 域外防环

依靠5/7类LSA的FA转发地址，优化路径、规避环路与次优路径。

十二、OSPF 扩展配置

1. OSPF认证（保障邻居合法性）

接口认证：接口视图配置，同广播域所有接口需一致（Key ID、密码）
区域认证：区域视图配置，本质为批量接口认证，区域内所有设备需一致
虚链路认证：仅针对Vlink链路单独配置

2. 收敛加速（修改计时器）

可修改Hello、死亡、重传、传输延迟计时器，链路两端参数必须一致，缩短故障感知时间。

3. 静默接口

命令：silent-interface 接口名；接口禁止收发OSPF报文，适用于连接终端、禁止建邻场景。

4. 缺省路由下发

3类缺省：特殊区域ABR自动下发，优先级10
5类缺省：default-route-advertise（按需）、default-route-advertise always（强制），优先级150
7类缺省：NSSA区域专属配置，优先级150

5. 路由过滤与汇总

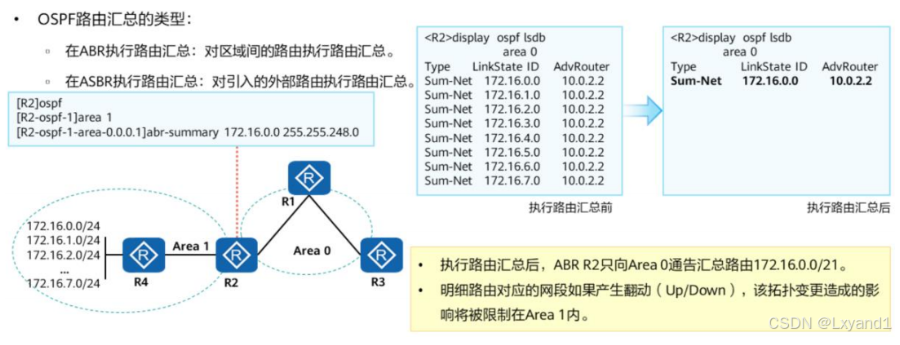

区域间汇总：ABR设备配置，汇总1/2类LSA生成的域间路由
域外汇总：ASBR设备配置，汇总引入的外部路由
路由过滤：通过abr-summary/asbr-summary + not-advertise，源头过滤LSA，全网不可见

6. 选路干涉

修改路由优先级：preference（域内/域间）、preference ase（域外）
修改接口Cost：ospf cost 数值（最常用），两端同步修改避免往返路径不一致
修改参考带宽：bandwidth-reference 数值

十三、OSPF 常见问题总结

结构突变：网段增减触发LSU触发更新，邻居同步LSA，无需全局刷新
邻居中断：40s未收到Hello报文，判定邻居失效，删除对应LSA与路由
MGRE建邻异常：核心原因是全网OSPF网络类型不一致、未开启伪广播、DR角色未固定
NSSA次优路径/环路：由7转5机制、FA地址为空、多ABR缺省路由冲突导致；华为通过优化7类缺省路由优先级规避环路
