前言
无线充电是无需物理导线连接，通过电磁场隔空传递电能的技术，其中Qi基于电磁感应技术，使用发射端（Tx）线圈通高频交流电产生交变磁场为接收端（Rx）线圈感应磁场生成电流，整流后为电池供电。
本文介绍Qi-v1.3.3-comms-glossary的内容。
一、定义
主动区域（Active Area）
电力发射器产品或电力接收器产品的接口表面的一个部分，当电力发射器产品向电力接收器产品供电时，有足够高的磁通量穿过该区域。
气隙（Air Gap）
电力发射器产品上表面与电力接收器产品下表面之间的距离。
注：气隙还包括用户添加的任何附件所引入的额外间距。
模拟 Ping（Analog Ping）
由电力发射器施加的短时功率信号，目的是检测物体的存在，而不唤醒电力接收器。
认证（Authentication）
一种防篡改过程，电力接收器通过该过程验证电力发射器的身份。
基础功率配置（Baseline Power Profile）
一种受支持的功率配置。
基础协议（Baseline Protocol）
Qi 规范 1.0 版引入的通信协议。
证书（Certificate）
一种数字形式的身份标识，提供关于证书颁发机构、制造商或电力发射器产品单元的信息，并证明对公钥的所有权。
证书颁发机构（Certificate Authority）
颁发证书的组织。
证书链（Certificate Chain）
由两个或更多证书组成的序列，其中每个证书由链中前一个证书的所有者签名。
通信与控制单元（Communications and Control Unit）
控制功率传输的电力发射器或电力接收器的功能部分。
控制点（Control Point）
电力接收器输出端提供的电压和电流的组合，以及其他特定于某个电力接收器实现的参数。
数据流发起者（Data Stream Initiator）
能够打开数据传输流的电力发射器或电力接收器。
数据流响应者（Data Stream Responder）
能够接受数据传输流的电力发射器或电力接收器。
检测单元（Detection Unit）
电力发射器中用于检测接口表面上是否存在电力接收器的功能部分。
数字 Ping（Digital Ping）
电力发射器为了唤醒电力接收器而施加的功率信号。
评估保障等级（Evaluation Assurance Level）
描述安全评估深度和严格性的数字等级。
扩展协议（Extended Protocol）
Qi 规范 1.2 版引入并在后续版本中增强的通信协议。
扩展功率配置（Extended Power Profile）
一种受支持的功率配置。
异物（Foreign Object）
既不属于电力发射器产品也不属于电力接收器产品的物体，当暴露于功率信号时可能产生热量。
异物检测（Foreign Object Detection）
电力发射器和电力接收器用于判断是否有异物存在于操作体积内并可能产生超出安全限度的热量的过程。
友好金属（Friendly Metal）
电力接收器产品或电力发射器产品的组成部分，当暴露于功率信号时可能无意中产生热量。
保证负载功率（Guaranteed Load Power）
电力接收器与电力发射器之间商定的负载功率水平。
接口表面（Interface Surface）
电力发射器产品表面最靠近初级线圈的平坦部分。
中间证书（Intermediate Certificate）
位于证书链中根证书和叶子证书之间的证书。
颁发者（Issuer）
提供证书的实体，例如 WPC CA 或制造商 CA。
叶子证书（Leaf Certificate）
证书链中的最后一个证书。
负载（Load）
可以从电力接收器汲取功率的子系统。
负载功率（Load Power）
负载中消耗的功率。
制造商 CA 证书（Manufacturer CA Certificate）
描述制造商的证书。由证书颁发机构签名，用作中间证书。
制造商代码（Manufacturer Code）
一个 16 位数字，用于标识电力发射器或电力接收器的制造商。该数字也称为电力发射器制造商代码（PTMC）或电力接收器制造商代码（PRMC）。
随机数（Nonce）
在认证协议的任何给定上下文中仅使用一次的数字。
工作点（Operating Point）
施加到初级电池上的电压的频率、占空比和幅度的组合。
操作体积（Operating Volume）
电力发射器能够维持功率传输的电力接收器空间位置的集合。
注：操作体积随电力接收器设计以及功率水平而变化。
策略（Policy）
一组规则，定义电力接收器根据认证结果的行为。
潜在负载功率（Potential Load Power）
电力发射器可以协商的最高保证负载功率水平。
功率转换单元（Power Conversion Unit）
电力发射器中将电能转换为功率信号的功能部分。
功率拾取单元（Power Pick-up Unit）
电力接收器中将功率信号转换为电能的功能部分。
功率配置（Power Profile）
定义电力发射器或电力接收器合规性等级的一组特性。
注：Qi 规范各卷的通用部分列出了已定义的功率配置。
电力接收器（Power Receiver）
可以从功率信号中提取电能的子系统。
电力接收器产品（Power Receiver Product）
包含电力接收器的设备。
功率信号（Power Signal）
交变磁场。
功率传输合同（Power Transfer Contract）
管理功率传输的设置和限制的集合。
电力发射器（Power Transmitter）
能够产生功率信号的子系统。
电力发射器产品（Power Transmitter Product）
包含一个或多个电力发射器的设备。
电力发射器产品单元（Power Transmitter Product Unit）
具有唯一身份的电力发射器产品。
初级电池（Primary Cell）
单个初级线圈或初级线圈的组合，用于提供足够高的磁通量穿过主动区域。
初级线圈（Primary Cell）
电力发射器的组成部分，将电流转换为磁通量。
产品单元证书（Product Unit Certificate）
描述电力发射器产品单元的证书。仅作为叶子证书出现。
接收功率（Received Power）
由电力接收器产品任何组成部分消耗的来自功率信号的功率。
参考品质因数（Reference Quality Factor）
在参考电力发射器的操作体积内五个参考位置上放置电力接收器测量得到的参考电力发射器谐振电路的最低品质因数。
注：参考品质因数是电力接收器的设计属性，适用于电力接收器关闭状态。
参考谐振频率（Reference Resonance Frequency）
在参考电力发射器的操作体积内五个参考位置上放置电力接收器测量得到的参考电力发射器谐振电路的最高谐振频率。
注：参考谐振频率是电力接收器的设计属性，适用于电力接收器关闭状态。
保留位（Reserved bits）
数据包中未使用的部分。由发送方设置为 ZERO；接收方忽略。
保留值（Reserved values）
数据包中已定义字段关联的未使用值范围。发送方不得使用；可能导致接收方行为未定义。
响应模式（Response Pattern）
由电力发射器响应于电力接收器请求而发送的八个连续的双相调制比特序列。
撤销（Revocation）
移除证书有效性的行为。撤销由 WPC CA 执行。
撤销列表（Revocation List）
标识已被撤销证书的列表。撤销列表的格式不在本规范范围内。
根证书（Root Certificate）
证书链中的第一个证书。该证书是自签名的。
次级线圈（Secondary Coil）
电力接收器中将磁通量转换为电动势的部件。
屏蔽（Shielding）
电力发射器中用于将磁场限制在电力发射器产品适当部分的部件，或电力接收器中用于将磁场限制在电力接收器产品适当部分的部件。
电源功率（Supply Power）
从电源消耗的功率。
测试电力发射器（Test Power Transmitter）
为分析和检查电力接收器产品的无线充电功能而设计的电力发射器产品。
测试电力接收器（Test Power Receiver）
为分析和检查电力发射器产品的无线充电功能而设计的电力接收器产品。
待签名认证数据（To Be Signed Authentication Data）
用于生成认证挑战响应的签名的数据。
待签名证书（To Be Signed Certificate）
用于生成证书签名的数据。
发射功率（Transmitted Power）
由不属于电力发射器产品组成部分的任何物体消耗的来自功率信号的功率。
WPID
一个 48 位数字，用于唯一标识符合 Qi 标准的设备。
二、缩略语
AC
Alternating Current
交流电
AWG
American Wire Gauge
美国线规
BPP
Baseline Power Profile
基础功率配置
CA
Certificate Authority
证书颁发机构
CCU
Communications and Control Unit
通信与控制单元
DC
Direct Current
直流电
DCR
Direct Current Resistance
直流电阻
EAL
Evaluation Assurance Level
评估保障等级
EM
Electro Magnetic
电磁
EMC
Electro Magnetic Compatibility
电磁兼容性
EMF
Electro Magnetic Fields
电磁场
EPP
Extended Power Profile
扩展功率配置
ESR
Equivalent Series Resistance
等效串联电阻
FET
Field Effect Transistor
场效应晶体管
FOD
Foreign Object Detection
异物检测
FSK
Frequency-Shift Keying
频移键控
LSB
Least Significant Bit
最低有效位
MSB
Most Significant Bit
最高有效位
N/A
Not Applicable
不适用
NFC
Near Field Communication
近场通信
PICC
Proximity Integrated Circuit Card
邻近集成电路卡
PID
Proportional Integral Differential
比例积分微分
PRNG
Pseudo-random Number Generator
伪随机数生成器
PRx
Power Receiver
电力接收器
PTx
Power Transmitter
电力发射器
RFID
Radio Frequency Identification
射频识别
rms
Root Mean Square
均方根值
TBSAuth
To Be Signed Authentication data
待签名认证数据
TBSCertificate
To Be Signed Certificate
待签名证书
TPR
Test Power Receiver
测试电力接收器
TPT
Test Power Transmitter
测试电力发射器
UART
Universal Asynchronous Receiver Transmitter
通用异步收发器
USB
Universal Serial Bus
通用串行总线
WPC
Wireless Power Consortium
无线充电联盟
WPID
Wireless Power Identifier
无线功率标识符
三、符号
按照惯例，大写符号表示平均值或均方根值，小写符号表示峰值。
例如，P_t 表示平均发射功率，p_t 表示峰值发射功率。
符号右上角加撇（'）表示该物理量随电力发射器、电力接收器和/或异物的相对位置变化。无撇符号表示物理量的标称（未变化）值。
例如，L_t 表示操作体积为空时电力发射器的电感，L_t' 表示因存在电力接收器和/或异物而改变后的电感。
耦合系数 k 除外：尽管耦合系数随电力发射器和电力接收器的相对位置变化，但为表示简便，其符号不加撇。
位和字节

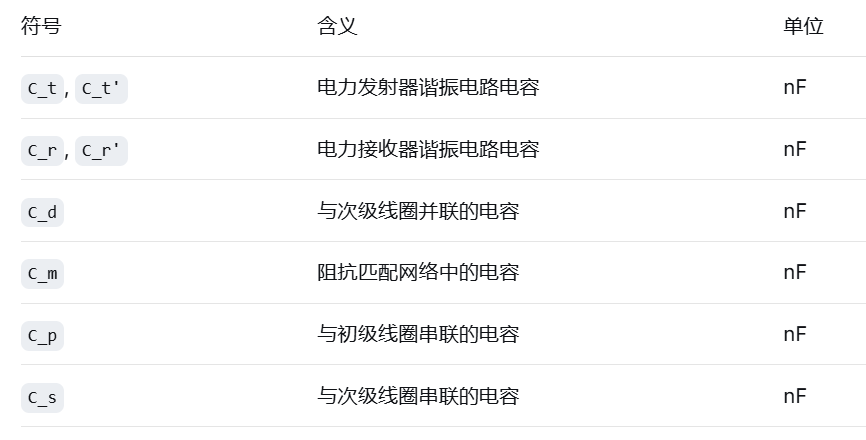

电容

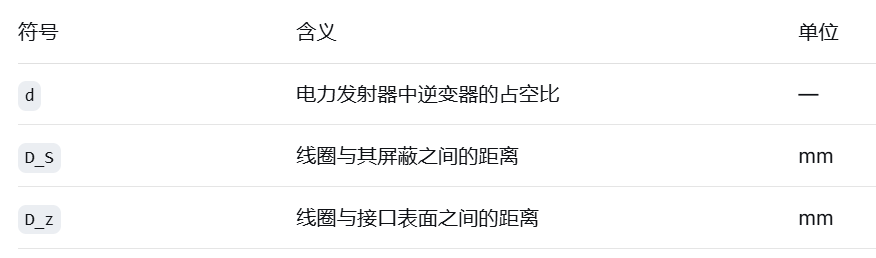

距离

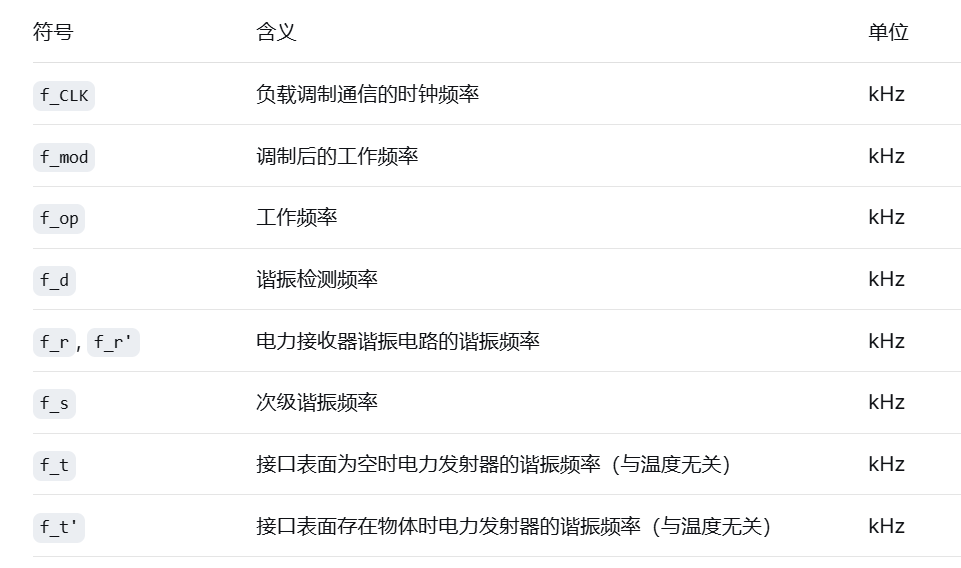

频率

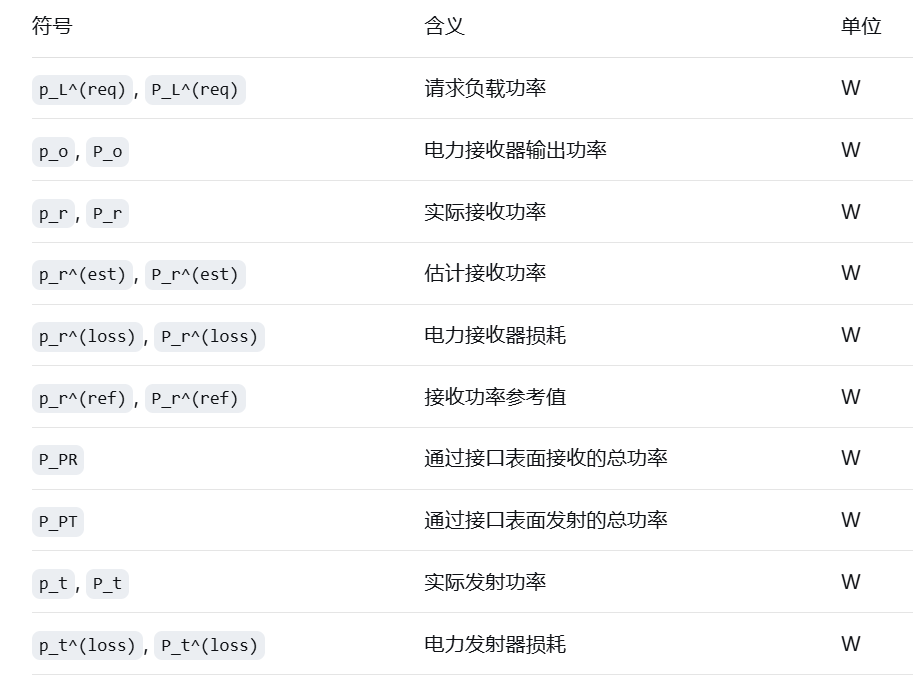

功率

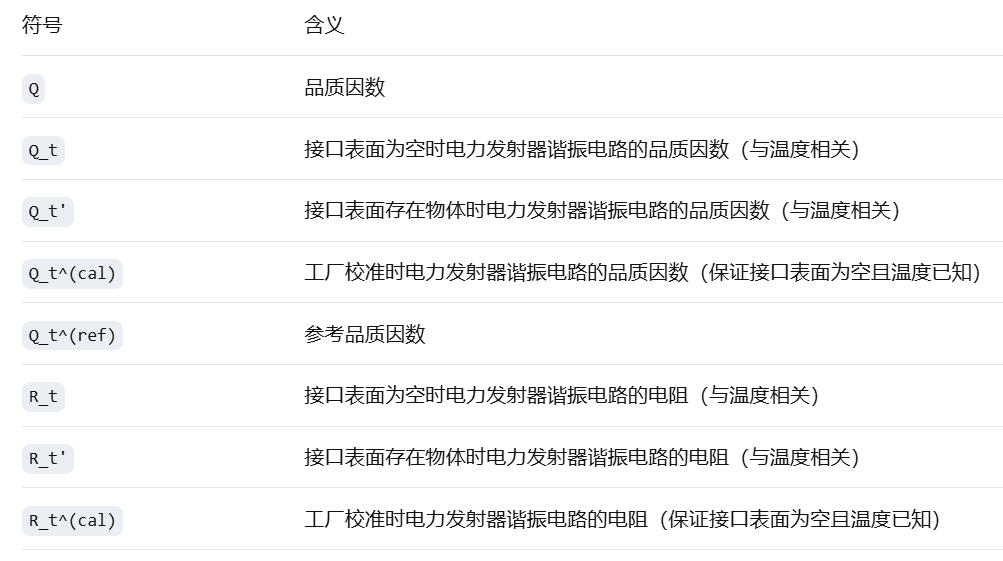

品质因数与电阻

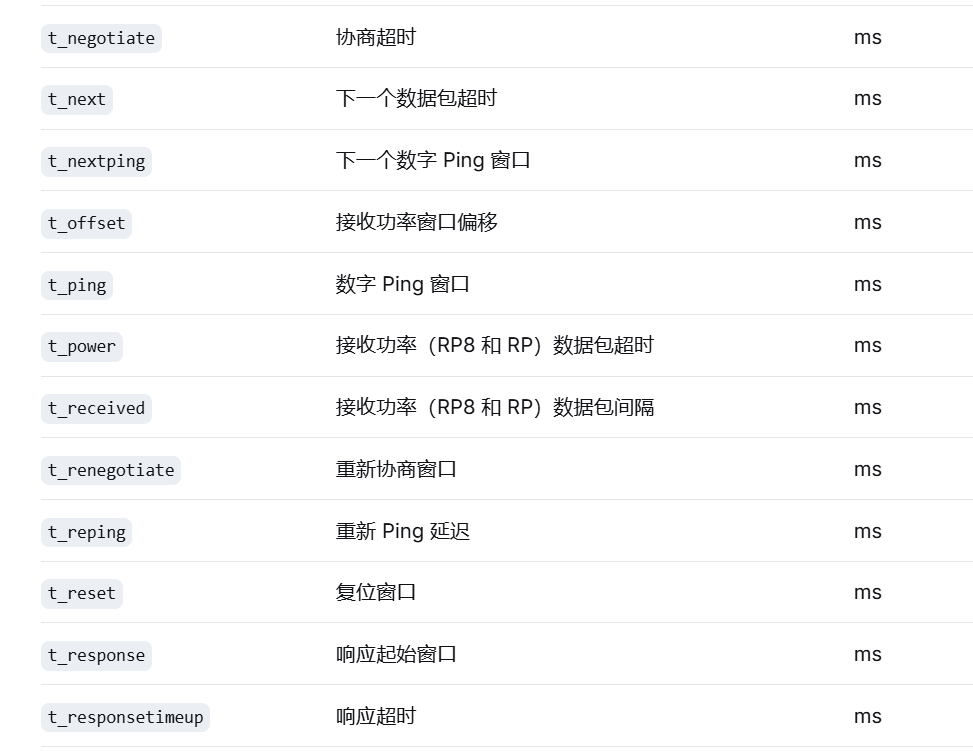

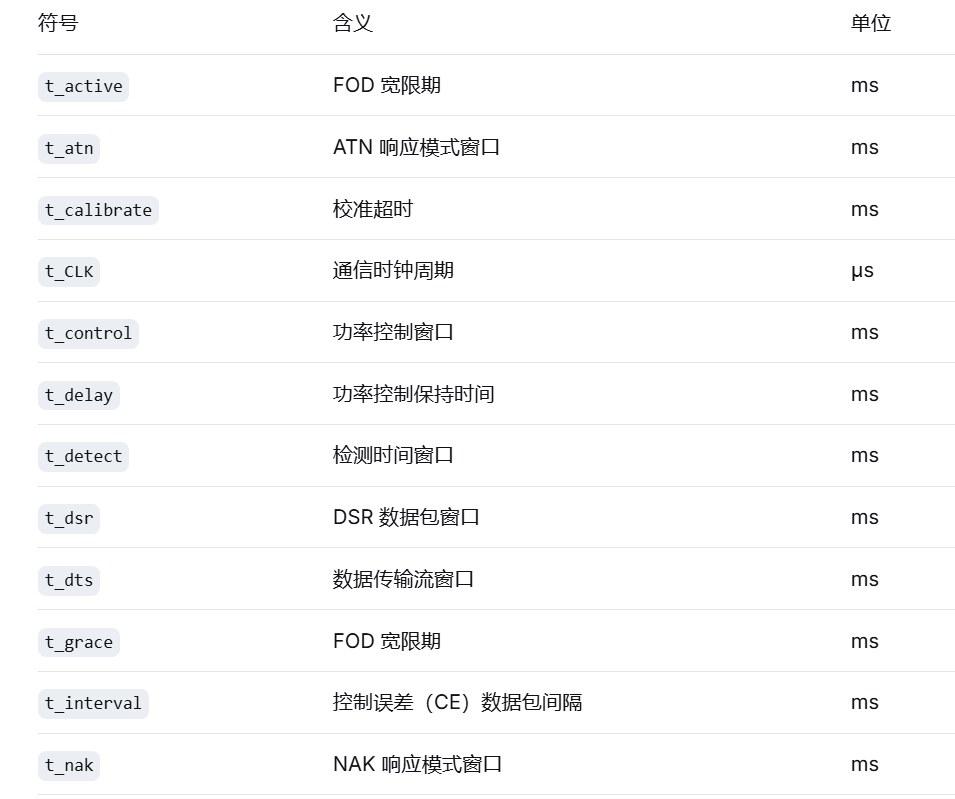

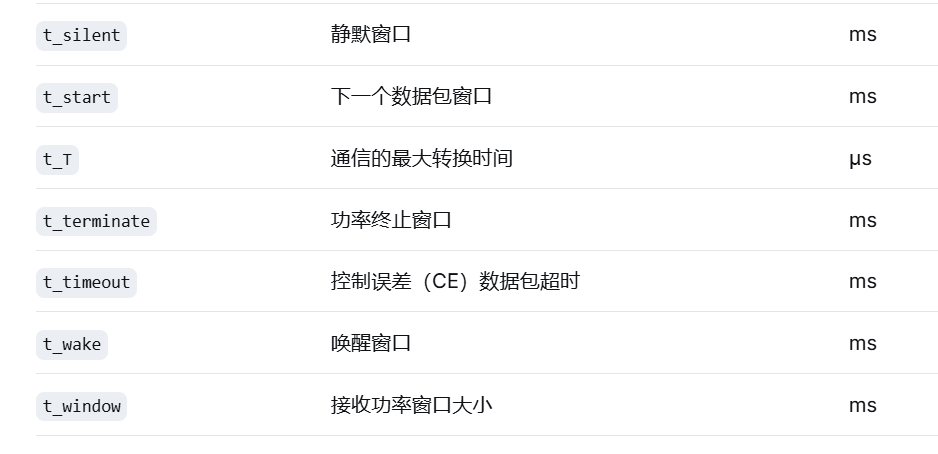

时间窗口

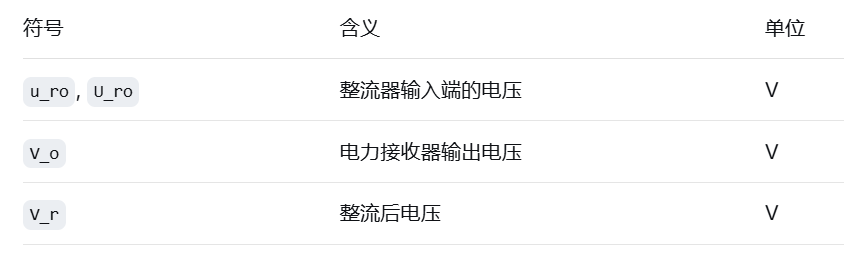

电压
四、参考资料
Qi-v1.3.3
