SENT&SPC协议中的CRC4校验

用到SENT&SPC难免会躲不过CRC校验的问题，通常是使用CRC4的校验方式，下面我们来详细介绍一下。

一、SENT CRC 的作用

CRC 用于：

检测通信错误

例如：

• EMI
• 边沿抖动
• Tick 错误
• 丢边沿
• 错帧

协议难免会用到他的校验方式，通常他们都是使用CRC4的校验方式

二、SENT CRC 特点

SENT 使用：

4-bit CRC

即：

CRC范围：
0x0 ~ 0xF

---

三、为什么只用 4bit

因为：

SENT：

数据量小

通常：

• 4~6 个 nibble

因此：

4bit 足够。

---

四、SAE J2716 标准 CRC

最经典：

CRC4

Polynomial：

x4+x3+x2+1x^4 + x^3 + x^2 + 1x4+x3+x2+1

对应：

0b11101

Hex：

0x1D

---

五、注意：SENT CRC 和普通 CRC 不一样

这是重点。

很多人：

直接用：

• CRC8
• CRC16 库

结果：

全错

因为：

SENT：

是 nibble CRC

不是 byte CRC。

---

六、SENT CRC 的核心思想

CRC：

一个 nibble 一个 nibble 喂进去

不是：

按字节

而是：

按4bit

---

七、最经典 Fast Channel CRC 数据

假设：

字段	值
Status	0x2
Data1	0xA
Data2	0x5
Data3	0xC
Data4	0x1

要求：

计算 CRC

---

八、SENT CRC 最关键规则

标准实现通常：

CRC 不包含 Sync

也：

不包含 Pause

通常：

CRC 输入：

Status + Data Nibbles

---

九、完整 CRC 输入流

即：

2 A 5 C 1

---

十、CRC 真正本质

CRC：

本质：

LFSR（线性反馈移位寄存器）

---

十一、为什么 FPGA 很适合 CRC

因为：

CRC：

本质就是：

移位 + XOR

这是 FPGA 强项。

---

十二、SENT CRC 标准查表法（最常见）

真正量产 ECU：

很多：

不实时算

而是：

LUT查表

因为：

• 更快
• 更稳定
• 更容易验证

---

十三、最经典 SENT CRC LUT

标准 LUT：

static const uint8_t crc4_table[16] =
{
    0, 13, 7, 10,
    14, 3, 9, 4,
    1, 12, 6, 11,
    15, 2, 8, 5
};

---

十四、真正 CRC 计算流程（最重要）

初始化：

crc = 0x5

注意：

SENT 常见初值是 0x5

这是经典坑。

---

十五、逐 nibble 运算

对于：

2 A 5 C 1

步骤：

---

Step1

crc = table[crc XOR 2]

即：

5 XOR 2 = 7

查表：

table[7] = 4

因此：

crc = 4

---

Step2

输入：

A

4 XOR A = E

查表：

table[E] = 8

得到：

crc = 8

---

Step3

输入：

5

8 XOR 5 = D

查表：

table[D] = 2

得到：

crc = 2

---

Step4

输入：

C

2 XOR C = E

查表：

table[E] = 8

得到：

crc = 8

---

Step5

输入：

1

8 XOR 1 = 9

查表：

table[9] = C

最终：

CRC = 0xC

---

十六、STM32 最经典 CRC 代码

真正项目：

通常：

uint8_t SENT_CRC4(
        uint8_t *data,
        uint8_t len)
{
    static const uint8_t crc4_table[16] =
    {
        0,13,7,10,
        14,3,9,4,
        1,12,6,11,
        15,2,8,5
    };

    uint8_t crc = 0x5;

    for(int i=0;i<len;i++)
    {
        crc = crc4_table[crc ^ data[i]];
    }

    return crc;
}

---

十七、验证 CRC

例如：

data = {2,A,5,C,1}

结果：

CRC = C

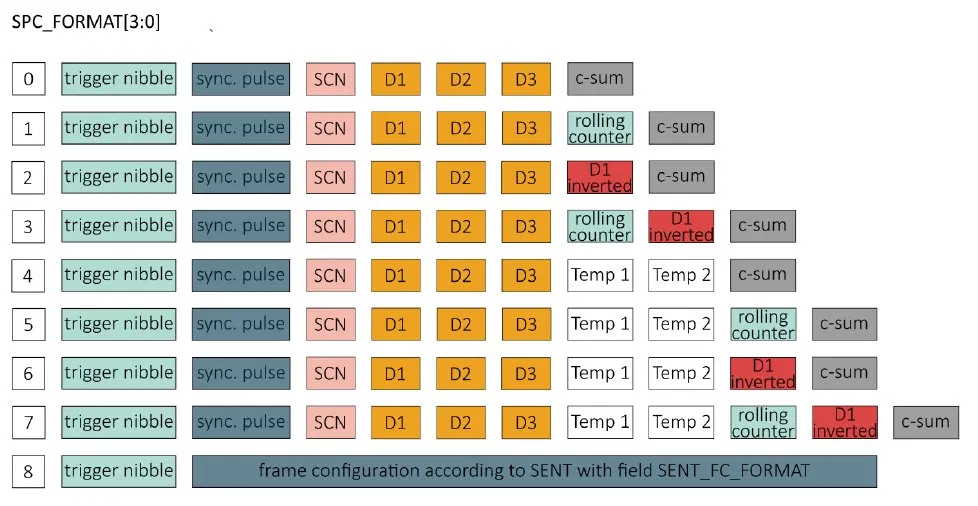

十八、SENT&SPC帧格式

如下所示：

关于SPC的不同帧格式，可能是3个5个6个7个nibble，校验方式仍然是CRC4，只是根据nibble的数量不同，他的左移次数也不同。

十九、其他问题记录

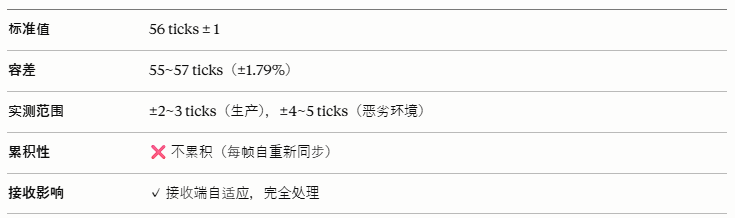

1.sent协议的标准同步脉冲56个tick是有一些偏差的

关键发现：

• 每帧都从同步脉冲重新校准时基
• 前一帧的偏差不影响下一帧
• 这是SENT在高噪声环境可靠工作的根本原因

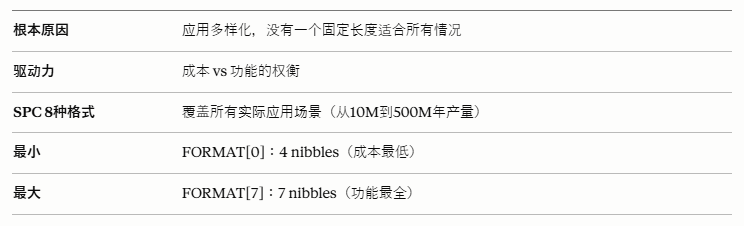

2.nibble可变的原因

应用分类：

• 基础应用（FORMAT0）：简单温度传感器、$0.15芯片
• 诊断应用（FORMAT1\~3）：需要序列号、安全校验
• BMS应用（FORMAT4\~7）：多参数、多传感器、$0.50芯片
• 企业级（FORMAT7）：ISO 26262、高可靠性

3.除CRC4外是否还有其他校验方式

Layer 1: 物理层 → 单线脉冲设计

Layer 2: 时序层 → 同步脉冲（56 ticks）

Layer 3: 数据层 → CRC4（检错率 >99%）

Layer 4A: 安全层A → D1反码（可选，100% 检测所有bit翻转）

Layer 4B: 安全层B → 滚动计数（可选，100% 检测丢帧/重复）

Layer 5: 诊断层 → Status Nibble（实时故障状态）

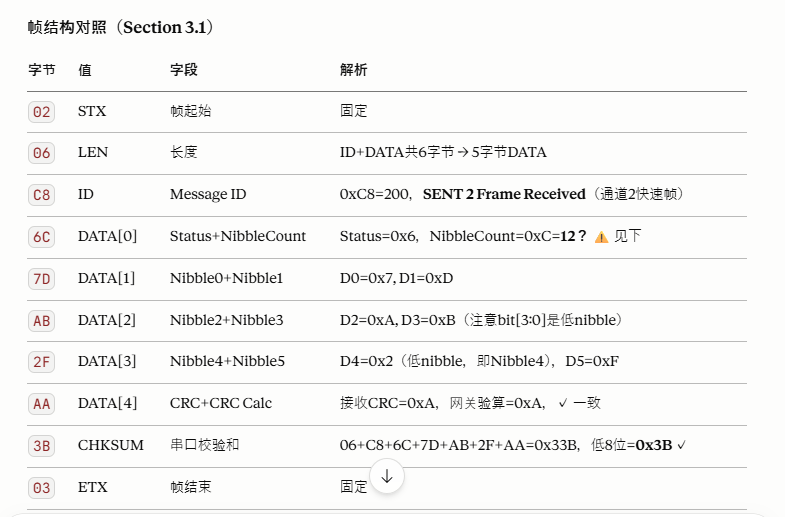

Layer 6: 通信层 → 网关校验和（保护串口传输）

Layer 7: 应用层 → 数据范围检查（应用级）

关键认识：

• CRC4 只是其中一层
• 多层防护综合效果 > 99.9%
• 应用灵活选择需要的层级

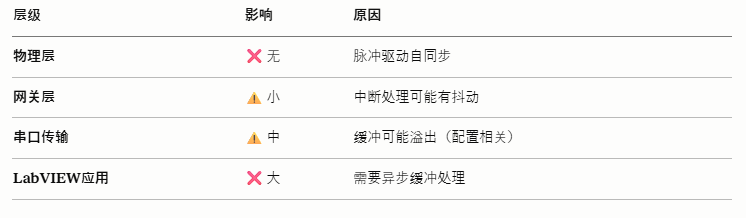

4.帧间隔不固定对读取的影响

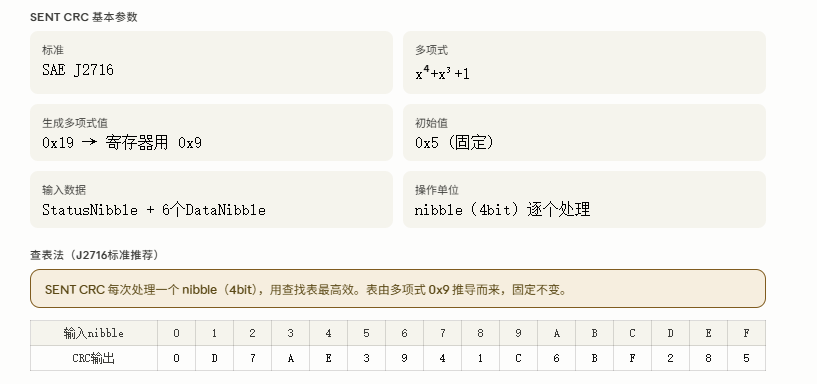

二十、查表法
