VTK 与 Cesium-native 结合实践：小场景三维编辑 + 数字地球精准贴合

前言

VTK 擅长小场景精细化三维数据处理，Cesium-native 适合大场景数字地球 GIS 可视化。在岩土、地质、矿山项目中，我们常需要用 VTK 编辑带经纬度的 DEM、DOM、倾斜摄影模型，编辑后如何精准贴合数字地球、无偏移变形，是实际开发的核心痛点。本文分享一套低成本、可落地的开源融合方案。

一、技术背景与核心痛点

GIS 三维数据（DEM、DOM、倾斜模型）自带经纬度信息，最优展示方式是挂载在数字地球场景中。但 VTK 仅用于独立小场景编辑，可完成模型滤波、切割、网格修改、锚杆与支护设计等工程操作。

核心问题：VTK 小场景编辑后的模型丢失地理坐标关联，直接加载到地球会出现偏移、错位、尺度异常，无法和真实地形匹配。

二、核心解决方案：两步实现无缝贴合

无需复杂坐标系换算，通过「编辑归一化 + 地理锚点绑定」，即可实现模型百分百精准贴合地球。

1. VTK 小场景精细化编辑

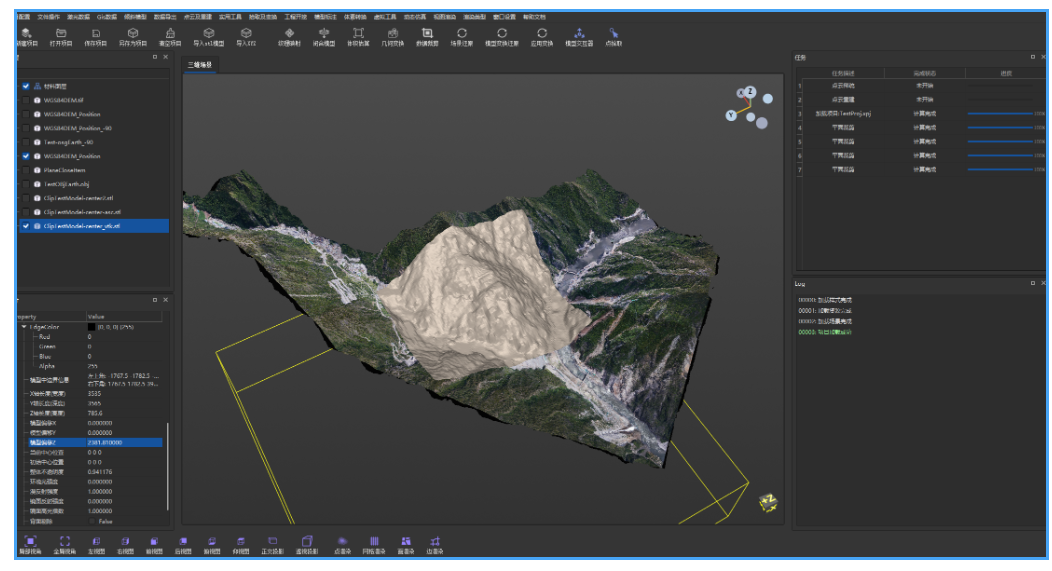

在 VTK 独立场景中完成全套数据处理：对原始地形、倾斜模型做滤波去噪、网格优化，按需完成模型切割、重构、工程构件布设，保证精细化编辑精度。

2. 模型归一化导出 + 原始经纬度锚定

这是贴合地球的关键步骤：

对编辑后的模型做局部坐标归一化，消除小场景坐标偏差与尺度问题；
读取原始 DEM 的中心经纬度作为唯一地理锚点；
绑定地理信息后导出 STL / OBJ+纹理通用格式。

该方式可让编辑模型完美继承原始地理信息，加载地球后无偏移、无拉伸、无错位。

三、落地验证：osgEarth + Cesium-native 地球平台

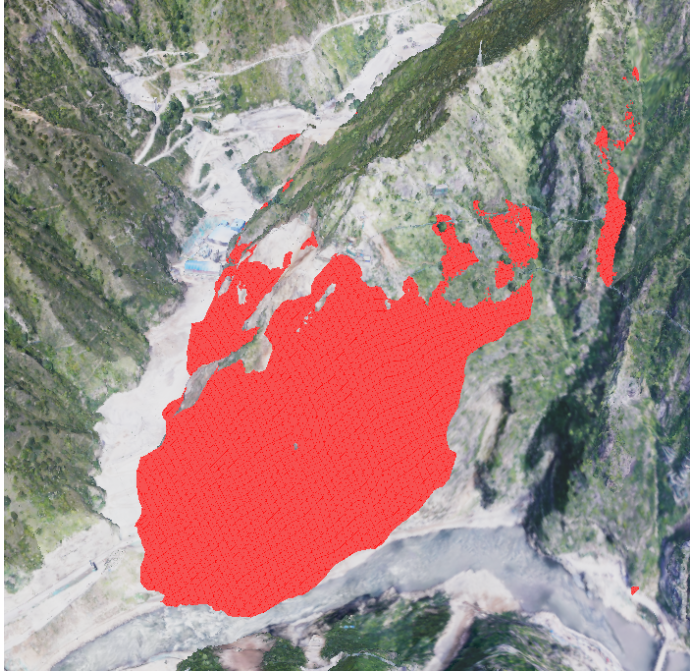

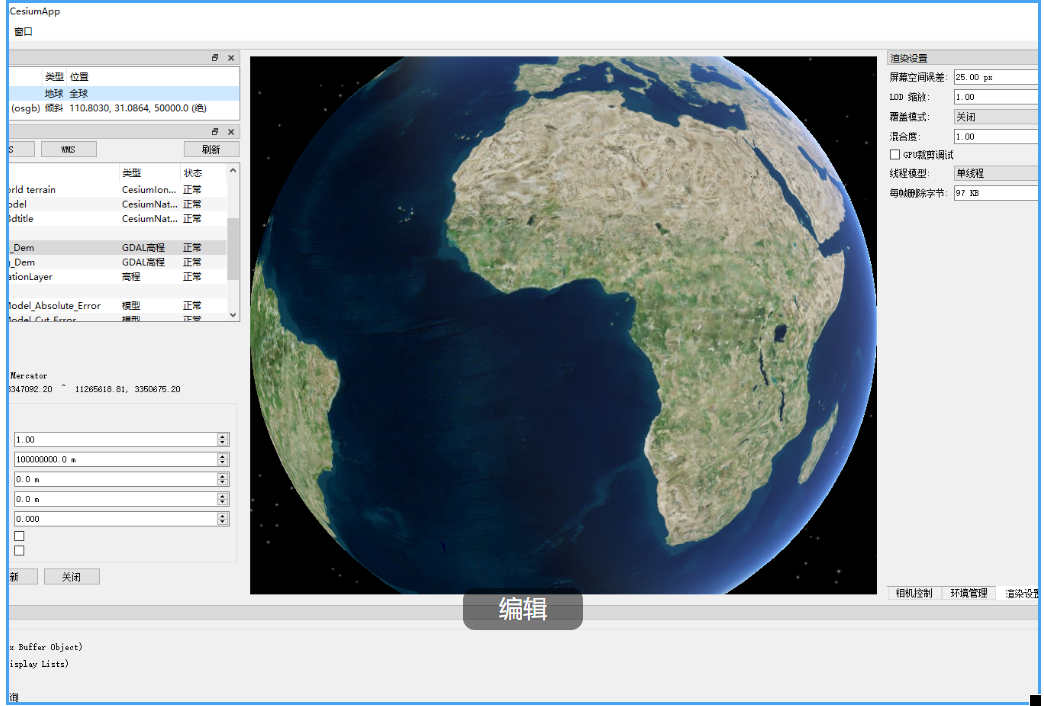

我基于 osgEarth 3.8 + Cesium-native 搭建轻量化数字地球平台，对导出模型进行实测验证：通用格式模型可直接加载，编辑后的工程模型能与地球地形、地理场景精准吻合，展示效果稳定。

方案全程基于开源技术栈，无商业授权成本、轻量化、易落地，完全适配桌面端三维GIS工程项目。

四、架构思考：为什么不直接硬融合 VTK+Cesium-native

研发初期我已搭建好两套库的联合编译环境，原本参考 CesiumForUnity / Unreal 思路，计划自研 CesiumForVTK，实现 VTK 数据与 Cesium 地球底层打通、实时渲染联动。

但深入调研后发现，底层硬融合性价比极低：成熟的 CesiumForVTK 架构，需要吃透瓦片调度、LOD 管理、地形贴合、自定义渲染管线、投影矩阵转换等大量底层机制，研发周期长、难度高、坑点多，属于重度架构研发，不适合业务快速落地。

因此我采用工程最优取舍：先落地、后深耕。

现阶段：分离式协作，VTK 负责精细编辑，osgEarth/Cesium-native 负责地球展示，用归一化中转方案快速闭环业务；
未来迭代：后续若需要实时联动、瓦片级融合、动态编辑等高阶能力，再启动底层 CesiumForVTK 自研重构。

工程开发优先选择「稳定、高效、低成本」的方案，而非一味追求底层炫技术。

五、总结

本文实现了一套VTK小场景精细编辑 + 数字地球大场景展示的开源解决方案，用坐标归一化+地理锚定解决了模型贴合难题，兼顾落地效率与长期迭代空间，可直接应用于三维地质、岩土工程、矿山GIS可视化等项目。
