抖动缓冲与播放控制：平滑播放的艺术

一、抖动问题分析

1.1 什么是抖动

定义： 网络延迟的变化，即相邻包到达时间间隔与发送时间间隔的差异。

理想情况：
发送间隔：20ms → 到达间隔：20ms → 均匀播放

实际情况：
发送间隔：20ms → 到达间隔：10ms, 30ms, 15ms, 25ms... → 播放不连续

抖动来源：

来源	说明	幅度
网络拥塞	队列延迟变化	大
路由变化	路径改变	很大
处理延迟	中间节点处理	小
竞争流量	其他流量影响	中

1.2 抖动的影响

播放问题：

包1 → 正常播放
包2 → 未到达 → 播放中断（卡顿）
包2 → 迟到 → 播放延迟累积
包2 → 提前到达 → 缓冲区积压

用户体验：

抖动幅度	影响	用户感知
<10ms	几乎无影响	流畅
10-30ms	轻微卡顿	基本流畅
30-50ms	明显卡顿	可接受
50-100ms	严重卡顿	影响通话
>100ms	无法通话	不可用

二、抖动缓冲原理

2.1 抖动缓冲的作用

核心思想： 牺牲延迟换取连续性

工作原理：

1. 接收网络包，插入缓冲区
2. 按播放时间排序
3. 定时从缓冲区取出播放
4. 处理欠载（包不够）和过载（包太多）

2.2 缓冲策略

固定缓冲：

class FixedJitterBuffer {
  int target_delay_ms_;  // 固定延迟，如50ms
  std::queue<AudioPacket> buffer_;

  void InsertPacket(const AudioPacket& packet) {
    buffer_.push(packet);
  }

  AudioPacket GetPacketForPlayback() {
    if (buffer_.size() >= target_delay_ms_ / frame_duration_) {
      auto packet = buffer_.front();
      buffer_.pop();
      return packet;
    }
    return kUnderrun; // 欠载
  }
};

优点：简单稳定 缺点：无法适应网络变化

自适应缓冲：

class AdaptiveJitterBuffer {
  int min_delay_ms_;      // 最小延迟
  int max_delay_ms_;      // 最大延迟
  int current_delay_ms_;  // 当前延迟

  void UpdateDelay(int jitter_estimate_ms) {
    // 根据抖动估计调整
    int target = jitter_estimate_ms * kSafetyFactor; // 如3倍
    target = Clamp(target, min_delay_ms_, max_delay_ms_);
    current_delay_ms_ = target;
  }
};

优点：适应网络变化 缺点：调整过程可能有波动

2.3 WebRTC NetEQ

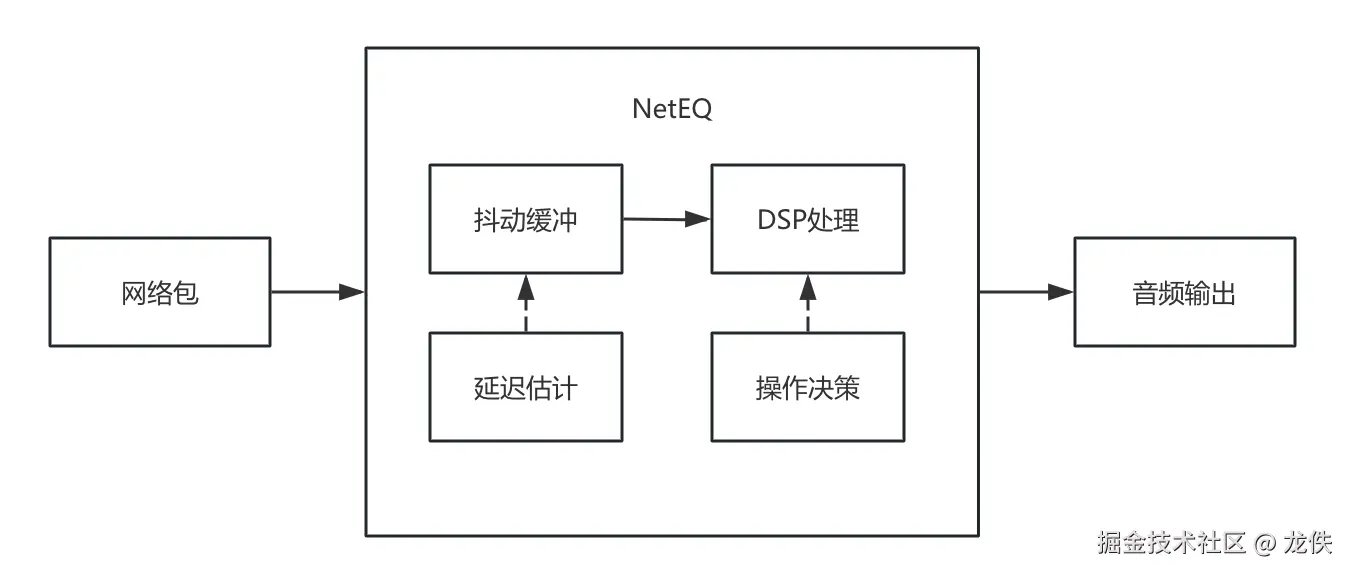

NetEQ架构：

核心组件：

1. 抖动缓冲：存储乱序到达的包
2. 延迟估计：估计网络抖动
3. 操作决策：决定播放策略
4. DSP处理：时间拉伸/压缩、PLC

2.4 NetEQ操作

操作	说明	触发条件
Normal	正常播放	缓冲正常
Accelerate	加速播放	缓冲过载
PreemptiveExpand	减速播放	缓冲不足
Expand	PLC隐藏	包丢失
Merge	合并	时间对齐

Normal操作：

// 正常解码播放
int decoded_samples = decoder_->Decode(packet.data, output);

Accelerate操作：

// 时间压缩（加速播放）
// 方法：丢弃部分基音周期
int compressed_samples = TimeStretch(output, kAccelerate);

Expand操作：

// 丢包隐藏
// 方法：复制上一帧，逐渐衰减
int expanded_samples = PLC(output, last_frame_);

三、延迟估计

3.1 抖动估计

基于到达时间：

// 计算到达时间间隔
int64_t arrival_delta = arrival_time - last_arrival_time_;

// 计算发送时间间隔
int64_t send_delta = send_time - last_send_time_;

// 计算延迟变化
int64_t delay_delta = arrival_delta - send_delta;

// 平滑抖动估计
jitter_estimate_ += (abs(delay_delta) - jitter_estimate_) / 16;

基于序号：

// 期望序号
int expected_seq = last_played_seq_ + 1;

// 实际序号
int actual_seq = packet.sequence_number;

// 延迟估计
int delay = actual_seq - expected_seq;

3.2 目标延迟计算

WebRTC算法：

// 基础延迟（最小）
int base_delay_ms = 20;

// 抖动延迟
int jitter_delay_ms = jitter_estimate_ * kJitterFactor;

// 丢包延迟（考虑重传）
int loss_delay_ms = loss_rate_ * kLossFactor;

// 目标延迟
int target_delay_ms = base_delay_ms + jitter_delay_ms + loss_delay_ms;

// 限制范围
target_delay_ms = Clamp(target_delay_ms, 20, 500);

3.3 延迟调整策略

平滑调整：

// 避免突然变化
int delta = target_delay_ms - current_delay_ms_;

if (abs(delta) > kAdjustThreshold) {
  // 逐步调整
  int step = delta > 0 ? kIncreaseStep : -kDecreaseStep;
  current_delay_ms_ += step;
}

快速调整：

// 网络剧烈变化时快速调整
if (network_change_detected_) {
  current_delay_ms_ = target_delay_ms;
  network_change_detected_ = false;
}

四、播放控制

4.1 播放时钟

时钟同步：

发送端时钟 → 网络 → 接收端时钟
        ↑              ↑
    RTP时间戳      播放时间

时间戳转换：

// RTP时间戳 → 播放时间
int64_t RtpToPlayoutTime(uint32_t rtp_timestamp) {
  // 参考时间戳
  int64_t ref_rtp = reference_.rtp_timestamp;
  int64_t ref_time = reference_.playout_time;

  // 计算偏移
  int64_t rtp_delta = rtp_timestamp - ref_rtp;

  // 转换为时间
  int64_t time_delta = rtp_delta * 1000 / sample_rate_;

  return ref_time + time_delay + jitter_buffer_delay_;
}

4.2 播放调度

定时播放：

class AudioPlayout {
  void Start() {
    // 启动播放线程
    thread_ = std::thread([this]() {
      while (running_) {
        int64_t now = GetTimeMs();
        int64_t next_play_time = now + frame_duration_ms_;

        // 获取下一帧
        AudioFrame frame = jitter_buffer_->GetFrame(next_play_time);

        // 播放
        PlayAudio(frame);

        // 等待
        int64_t wait_time = next_play_time - GetTimeMs();
        if (wait_time > 0) {
          Sleep(wait_time);
        }
      }
    });
  }
};

4.3 处理异常

欠载（Underrun）：

// 缓冲区空，没有数据播放
AudioFrame HandleUnderrun() {
  // 方法1：播放静音
  return GenerateSilence();

  // 方法2：PLC
  return PLC(last_frame_);

  // 方法3：重复上一帧
  return last_frame_;
}

过载（Overrun）：

// 缓冲区满，新包无法插入
void HandleOverrun(const AudioPacket& packet) {
  // 方法1：丢弃最旧包
  buffer_.pop_front();
  buffer_.push_back(packet);

  // 方法2：丢弃新包
  // 不插入

  // 方法3：加速播放消耗
  accelerate_playback_ = true;
}

五、时间拉伸与压缩

5.1 为什么需要

场景：

缓冲过载 → 需要加速播放 → 消耗多余包 缓冲不足 → 需要减速播放 → 等待新包

5.2 WSOLA算法

原理： 波形相似叠加

1. 分析信号，找相似段
2. 重叠叠加，平滑过渡
3. 改变长度，保持音质

实现：

int WSOLA(float* input, int input_samples,
          float* output, float rate) {
  // rate > 1: 加速（压缩）
  // rate < 1: 减速（拉伸）

  int output_samples = input_samples * rate;
  int overlap = kOverlapSize;

  for (int i = 0; i < output_samples - overlap; i += hop) {
    // 找最佳匹配
    int best_offset = FindBestMatch(input, output, i);

    // 重叠叠加
    for (int j = 0; j < overlap; j++) {
      output[i + j] = CrossFade(
          output[i + j],
          input[best_offset + j],
          j, overlap);
    }
  }

  return output_samples;
}

5.3 基音同步

原理： 按基音周期操作，避免失真

// 估计基音周期
int pitch = EstimatePitch(input);

// 按基音周期拉伸/压缩
int new_pitch = pitch * rate;

5.4 质量控制

限制条件：

// 拉伸/压缩比例限制
const float kMaxStretchRate = 1.2;  // 最多拉伸20%
const float kMaxCompressRate = 0.8; // 最多压缩20%

// 持续时间限制
const int kMaxStretchDuration = 100; // 最多持续100ms

效果评估：

操作	比例	质量影响
轻微拉伸	<5%	几乎无影响
中等拉伸	5-10%	轻微失真
大幅拉伸	>10%	明显失真
压缩	<20%	影响较小

六、丢包隐藏（PLC）

6.1 PLC原理

目标： 丢失包时生成替代音频，保持连续性

方法：

1. 静音替代：简单但效果差
2. 重复：重复上一帧，有周期性
3. 波形外推：基于历史预测，效果好

6.2 波形外推

算法：

void PLC(float* output, int samples) {
  // 获取历史帧
  float* history = GetHistory();

  // 估计基音周期
  int pitch = EstimatePitch(history);

  // 复制基音周期
  for (int i = 0; i < samples; i++) {
    int src = history_size - pitch + (i % pitch);
    output[i] = history[src];
  }

  // 衰减（逐渐过渡到静音）
  for (int i = 0; i < samples; i++) {
    float fade = 1.0 - (float)i / samples;
    output[i] *= fade;
  }
}

6.3 多帧丢失

策略：

void MultiFramePLC(float* output, int frames) {
  for (int f = 0; f < frames; f++) {
    // 生成隐藏帧
    PLC(output + f * frame_size, frame_size);

    // 加速衰减
    float attenuation = pow(0.8, f + 1);
    for (int i = 0; i < frame_size; i++) {
      output[f * frame_size + i] *= attenuation;
    }
  }
}

效果：

连续丢失	PLC效果	用户感知
1帧	几乎无感知	流畅
2帧	轻微失真	基本流畅
3帧	明显卡顿	可接受
>3帧	严重劣化	影响通话

七、实践优化

7.1 参数调优

关键参数：

struct JitterBufferConfig {
  int min_delay_ms = 20;        // 最小延迟
  int max_delay_ms = 500;       // 最大延迟
  int target_delay_ms = 60;     // 目标延迟
  float jitter_factor = 3.0;    // 抖动因子
  bool enable_accelerate = true; // 启用加速
  bool enable_preemptive = true; // 启用减速
  int max_consecutive_expands = 3; // 最大连续PLC
};

7.2 监控指标

struct JitterBufferStats {
  int current_delay_ms;        // 当前延迟
  int target_delay_ms;         // 目标延迟
  int jitter_estimate_ms;      // 抖动估计
  int underrun_count;          // 欠载次数
  int overrun_count;           // 过载次数
  int expand_count;            // PLC次数
  int accelerate_count;        // 加速次数
  int preemptive_count;        // 减速次数
  int64_t total_packets;       // 总包数
};

7.3 动态调整

基于网络质量：

void AdjustForNetworkQuality(NetworkQuality quality) {
  switch (quality) {
    case kQualityExcellent:
      // 网络好，降低延迟
      config_.target_delay_ms = 40;
      break;
    case kQualityGood:
      config_.target_delay_ms = 60;
      break;
    case kQualityFair:
      config_.target_delay_ms = 100;
      break;
    case kQualityPoor:
      // 网络差，增加延迟
      config_.target_delay_ms = 200;
      break;
    case kQualityBad:
      config_.target_delay_ms = 300;
      break;
  }
}

八、本章小结

抖动缓冲是保证音频连续播放的关键。本章我们探讨了：

1. 抖动问题：来源、影响、用户感知
2. 缓冲原理：固定/自适应、NetEQ架构
3. 延迟估计：抖动估计、目标延迟计算
4. 播放控制：时钟同步、播放调度、异常处理
5. 时间处理：WSOLA、基音同步、拉伸压缩
6. 丢包隐藏：波形外推、多帧丢失处理
7. 实践优化：参数调优、监控指标

下一章，我们将进入回声消除专题，深入探讨这个RTC最具挑战性的技术难题。
