PCB layout的过孔分类

一、PCB layout的过孔分类

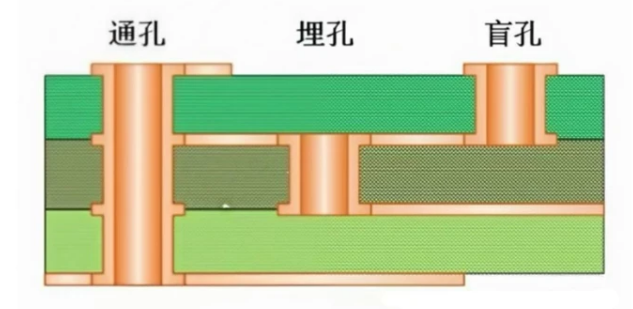

PCB的过孔(Via)是连接不同层之间的导电通道。根据结构和用途,过孔可以分为以下几类:

1.通孔(Through Via / Plated Through Hole, PTH):贯穿整个PCB板,连接所有层,从顶层到底层完全穿透,是最常见的过孔类型。

2.埋孔(Buried Via):仅连接内层之间,不延伸到表层,从板子的任何一面都看不到,完全隐藏在板子内部。

3.盲孔 (Blind Via):连接表层与内层,但不贯穿整个板子,从板子的一面可以看到,另一面看不到,位于顶层或底层。

通孔制作简单,成本低,通常是性价比优选。

二、过流能力计算

基于 IPC-2221 标准的经验公式

I=k×ΔT0.44×A0.725I=k×ΔT^{0.44}×A^{0.725}I=k×ΔT0.44×A0.725

A:横截面积

ΔT:温升

k:修正系数(外层导体通常取 0.048,内层取 0.024,过孔通常按外层处理)

主要考虑过孔壁铜的横截面积和允许温升来确定安全载流量。

1.计算过孔横截面积

A=π×(Douter2×Dinner2)/4≈π×Ddrill×TcopperA=π×(D^2_{outer}×D^2_{inner})/4≈π×D_{drill}×T_{copper}A=π×(Douter2×Dinner2)/4≈π×Ddrill×Tcopper

Ddrill:钻孔直径,Tcopper:孔壁铜厚D_{drill}:钻孔直径,T_{copper}:孔壁铜厚Ddrill:钻孔直径,Tcopper:孔壁铜厚

2.实际计算

假设钻孔直径0.3mm,孔壁铜厚17.5um(0.50z),温升10℃,故电流

I=k×ΔT0.44×A0.725=0.048×100.44×25.60.725≈1.41AI=k×ΔT^{0.44}×A^{0.725}=0.048×10^{0.44}×25.6^{0.725}≈1.41AI=k×ΔT0.44×A0.725=0.048×100.44×25.60.725≈1.41A
