摄影测量学与计算机视觉的多视图几何第5讲：图像的直方图变换
说明：由于CSDN没法导入我文档里面的数学公式，有些地方我会直接使用我文档的截图来代替
引言
在数字摄影测量学与计算机视觉的交叉领域中，图像直方图作为一种基础而强大的分析工具，承载着关于图像强度值分布的完整统计信息。它不仅是理解图像内容特征的窗口，更是连接原始传感器数据与高级图像处理算法之间的重要桥梁。在计算机视觉与计算摄影测量学的教学体系中，对直方图的深入理解往往分为两个层次：首先是直方图作为一种描述性统计工具的基本认知，其次是直方图作为一种可操控对象，通过精心设计的变换函数实现特定图像属性的方法论掌握。

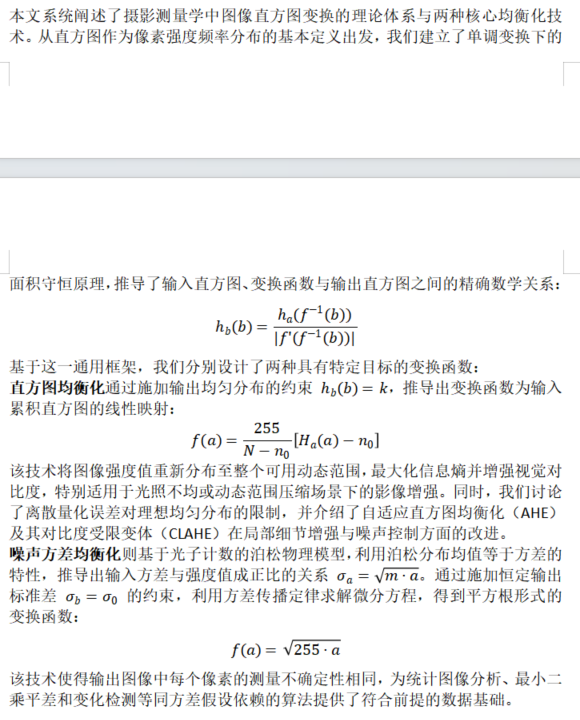

本文是计算机视觉与计算摄影测量学关于图像直方图第二部分的系统讲解，深入探讨图像变换函数的设计原理及其对输出直方图的精确影响。我们将从直方图的基本定义出发，逐步深入到变换函数的数学本质，重点剖析两种核心的直方图操控技术------直方图均衡化（Histogram Equalization）与噪声方差均衡化（Noise Variance Equalization）。这两种技术虽然目标迥异，前者追求视觉对比度的最优分布，后者致力于统计不确定性的空间一致性，但它们共享着同一套严谨的数学推导框架，即基于单调变换与概率守恒的直方图映射理论。
在摄影测量学的实际应用中，这些技术具有不可替代的价值。例如，在自动驾驶车辆的环境感知系统中，当车辆穿梭于隧道内外、昼夜交替或极端天气条件下，相机捕获的图像往往呈现出严重的曝光不足或对比度失衡。此时，直方图均衡化技术能够将压缩在狭窄强度区间内的像素信息重新分布至整个可用动态范围，从而恢复道路标志、建筑物轮廓等关键地物的可辨识度。而在高精度摄影测量与遥感定量反演任务中，噪声方差均衡化则确保了每个像素的测量值具有统计意义上的同方差性（Homoscedasticity），这是后续进行最小二乘平差、影像匹配及变化检测等统计推断方法的基本前提。
本文将遵循严谨的学术逻辑，首先回顾图像直方图的基本概念与计算方法，随后建立变换函数与直方图演化的数学关系，接着分别详细推导直方图均衡化与噪声方差均衡化的变换函数，并深入讨论离散化效应、自适应扩展以及物理噪声模型等关键问题。通过这一系统的阐述，读者将不仅能掌握具体的算法实现，更能理解其背后的统计物理本质，从而在实际摄影测量工程中灵活应用与拓展这些基础技术。
第一 节 图像直方图的基础回顾与统计意义

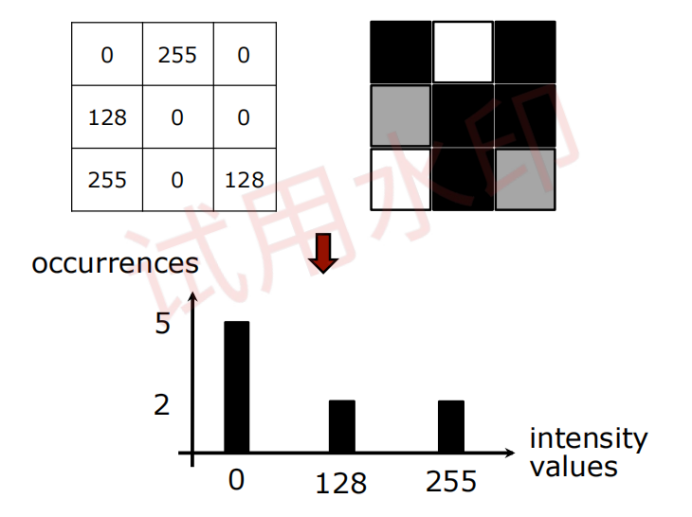

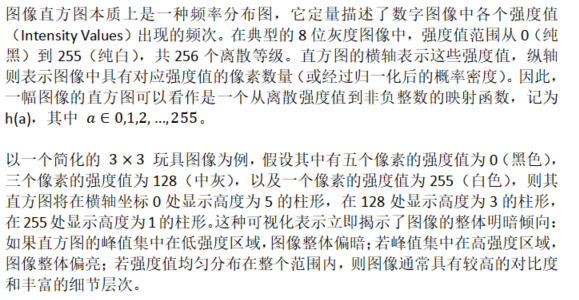

1.1 直方图的定义与可视化表达
1.2 直方图的计算过程与算法实现

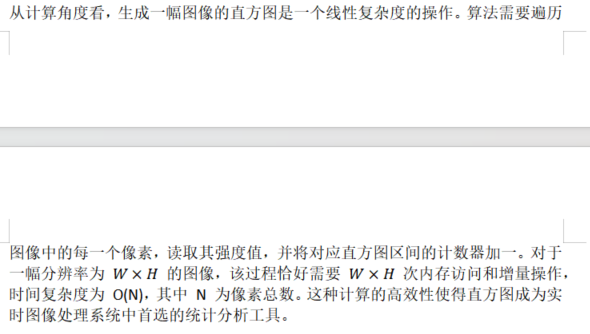

在实际编程实现中，通常初始化一个长度为256的整型数组（对于8位图像），所有元素置零。随后通过嵌套循环扫描图像的每一行每一列，以像素值作为数组索引执行自增操作。值得注意的是，对于彩色图像，通常需要分别计算红、绿、蓝三个通道的直方图，或者将图像转换为亮度-色度空间（如YCbCr或HSV）后仅对亮度分量计算直方图，因为人类的视觉感知系统对亮度变化远比对色度变化敏感。
1.3 直方图的诊断价值与图像内容解读
直方图不仅是一个统计工具，更是一个诊断工具。通过观察直方图的形状，经验丰富的摄影测量学者可以迅速判断图像的质量问题并推断场景内容。例如，一个典型的户外场景直方图可能在暗区有一个显著的峰值，这对应于阴影区域或深色植被；在中间调区域有一个较宽的分布，对应于地物的主体结构；而在亮区可能有一个较小的峰值，对应于天空或高反射率地物。

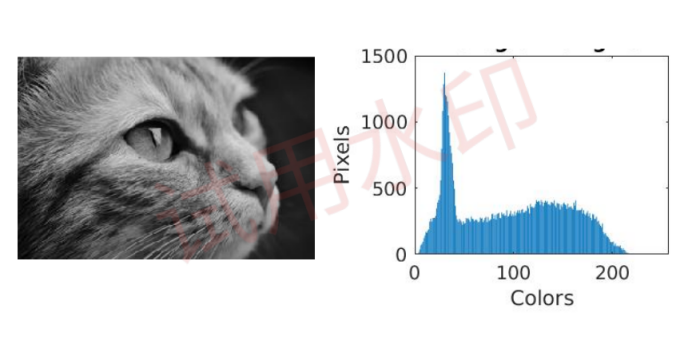

在本文所举的实例中，一张包含猫咪的图像其直方图在暗值区域出现一个尖锐的峰值，这对应于图像中均匀且较暗的背景区域；而在大约50到230之间的强度值则呈现出相对均匀的分布，这反映了猫咪主体本身的纹理与结构信息。这种从直方图形状反推图像内容的能力，在遥感影像解译中尤为重要------地质学家可以通过分析多光谱波段的直方图特征来识别特定的岩性单元，而林业专家则可以通过植被指数直方图的偏态分布来评估森林的健康状况。
此外，直方图还揭示了图像的动态范围利用效率。一幅高质量的专业摄影图像应当充分利用从0到255的整个强度范围，避免在两侧出现大量的像素堆积（即欠曝或过曝）。在摄影测量学中，动态范围的充分利用意味着更多的量化精度可用于表达地物的辐射特性，这对于基于辐射测量的定量遥感应用至关重要。
第二 节 图像变换与直方图演化的数学理论
2.1 变换函数的基本概念与视觉效应

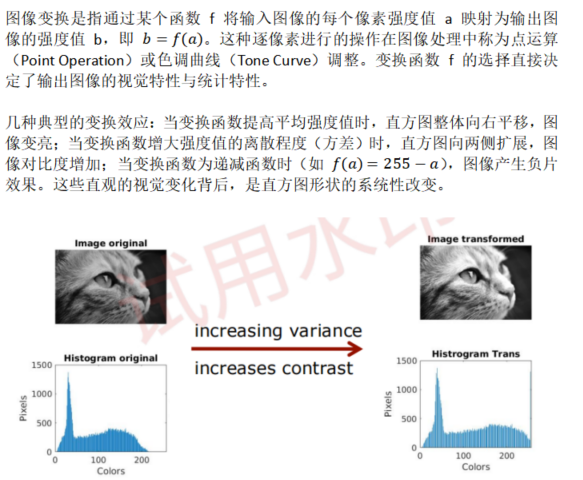

对比度增强是摄影测量预处理中最常见的需求之一。一幅在雾天或逆光条件下拍摄的影像，其原始直方图可能压缩在80到180的狭窄区间内。通过设计适当的变换函数将这个区间线性或非线性地拉伸至0到255的全范围，可以显著增强地物边缘的可辨识度。然而，简单的线性拉伸往往会导致直方图两端的信息截断（Clipping），而基于直方图分布特性的自适应变换则能更好地保留细节。

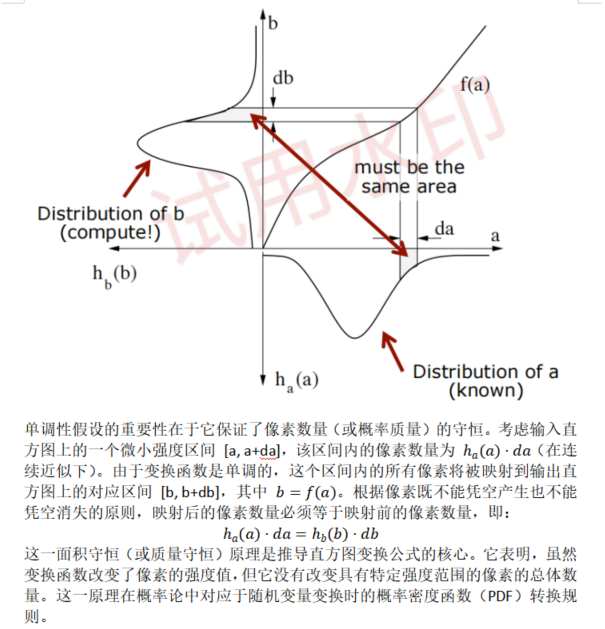

2.2 单调变换假设与像素守恒原理
为了建立输入直方图与输出直方图之间的精确数学关系，我们需要对变换函数施加合理的约束。本文中采用了单调性（Monotonicity）假设，即要求函数 f 在整个定义域内要么单调递增，要么单调递减。在实际应用中，绝大多数图像增强变换采用单调递增函数，因为这样可以保持图像中亮度顺序的一致性------较亮的输入像素在输出中仍然较亮，避免了图像逻辑上的反转。

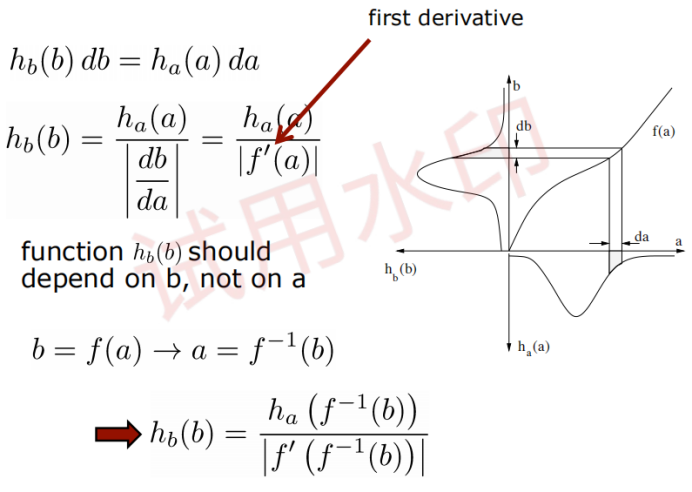

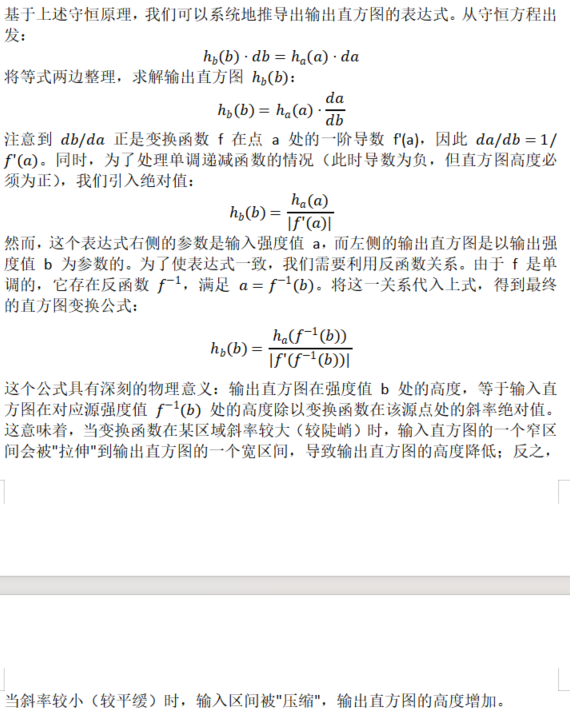

2.3 输出直方图计算公式的推导

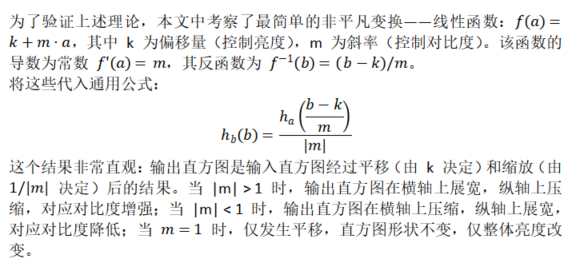

2.4 线性变换函数的实例分析
这一线性实例虽然简单，却清晰地展示了变换函数如何通过其斜率（导数）控制直方图的重新分布。更重要的是，它为后续非线性变换函数的设计提供了方法论启示：如果我们希望输出直方图具有某种特定形状（如均匀分布），我们可以通过求解微分方程来反推出所需的变换函数 f。
第三 节 直方图均衡化：原理、推导与实现
3.1 直方图均衡化的概念与应用动机
直方图均衡化是数字图像处理中最经典、应用最广泛的增强技术之一。其核心目标是重新分配图像的像素强度值，使得输出图像的直方图在整个可用强度范围内尽可能均匀分布。换言之，理想情况下，输出图像中每个强度值（或每个强度区间）出现的概率应当大致相等。
这种均匀分布的动机源于信息论与视觉感知的双重考量。从信息论角度，当随机变量的概率分布均匀时，其香农熵达到最大值，意味着每个像素携带的平均信息量最大。从视觉感知角度，人类视觉系统对局部对比度极为敏感，当图像的直方图集中在狭窄的范围内时，大量细节被压缩在不可分辨的亮度层级中；而将其均匀展开后，原本不可见的纹理差异被放大到人眼可感知的程度。
本文中给出了一个极具说服力的应用场景：自动驾驶车辆在极端天气或复杂光照条件下进行视觉定位。一张在隧道出口或浓雾中拍摄的图像可能整体偏暗，道路标线、交通标志和建筑物边缘淹没在暗区的压缩动态范围中。
经过直方图均衡化后，强度值被重新映射到0至255的全范围，暗区的细节层次被显著拉开，使得车道线、路缘石等关键导航特征重新变得清晰可辨。这种增强不仅改善了人眼的可视性，更重要的是提高了后续计算机视觉算法（如边缘检测、特征点提取和语义分割）的输入质量。

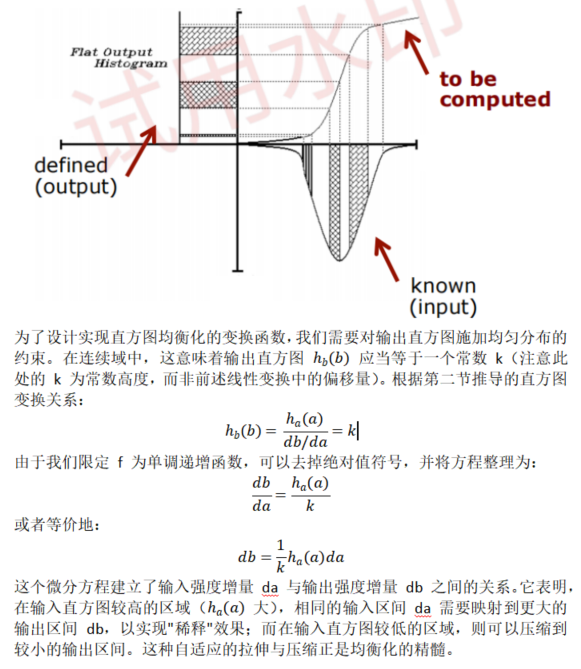

3.2 均匀分布约束与微分方程建立

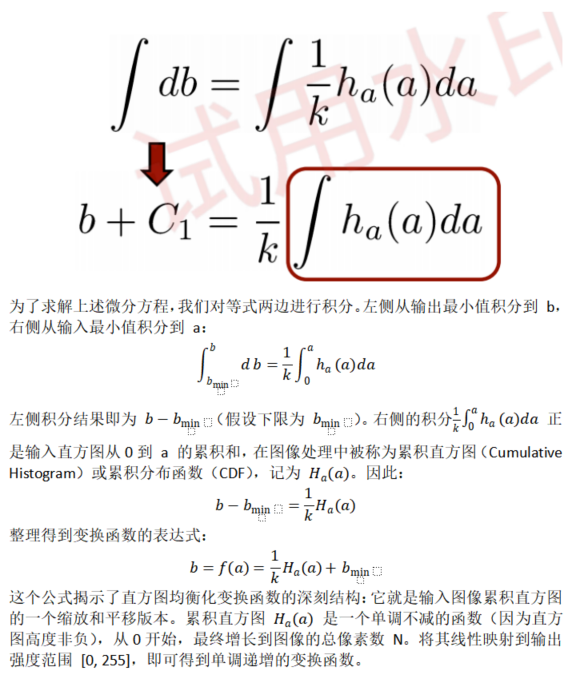

3.3 累积直方图与变换函数的积分推导

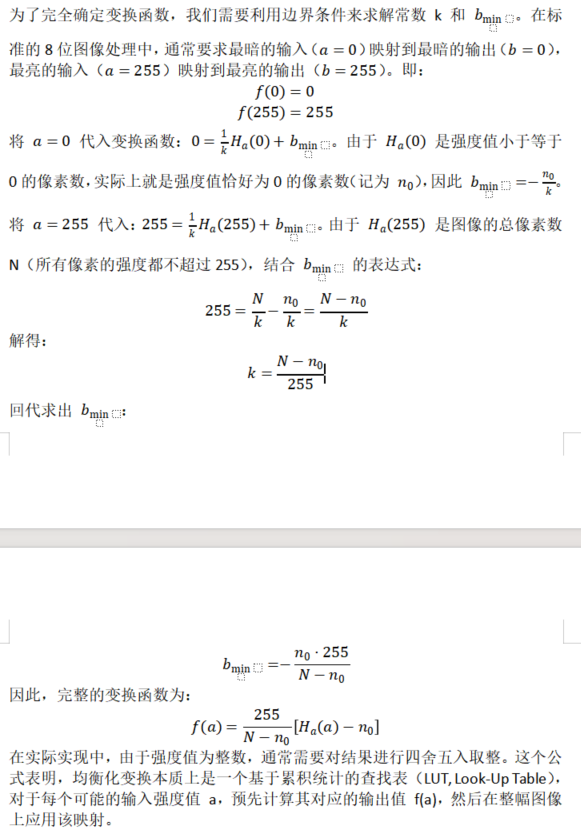

3.4 边界条件与常数确定
3.5 离散化效应与量化误差分析
尽管理论推导在连续域中给出了完美的均匀分布结果，但在实际的数字图像处理中，我们面临一个根本性的限制：强度值是离散的整数（0到255），而非连续实数。这种离散化导致了所谓的量化误差（Quantization Error），使得输出直方图无法达到理论上的完全平坦。
本文中对此进行了精辟的解释。在连续世界中，输入直方图上的每一个无穷小区间都可以被精确映射到输出直方图的对应区间，从而实现概率密度的连续重塑。然而，在离散世界中，输入强度值已经被"分桶"（Binned）到256个固定的等级中。变换函数 f 只能将这些离散的输入值映射到离散的输出值，它无法将一个输入值"拆分"成多个输出值。例如，如果大量像素具有相同的输入强度值100，无论变换函数如何设计，它们都必须被映射到同一个（或少数几个）输出强度值，而不能被分散到多个输出等级中。
这种效应在直方图上表现为：某些输出区间可能聚集了大量来自相邻输入区间的像素，形成高峰；而另一些输出区间可能没有任何像素落入，形成空隙。特别是在原始图像的动态范围远小于255时（例如所有像素集中在110到200之间），均衡化后，110以下的输入区间和200以上的输入区间没有像素，因此输出直方图的低端和高端会被强制置空，而中间区域的像素被拉伸后仍然会在某些等级上堆积。

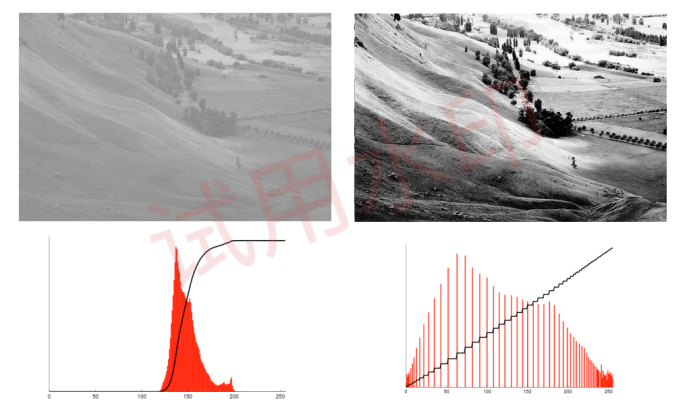

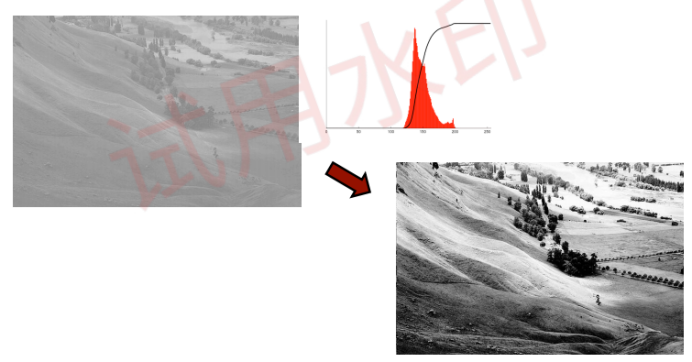

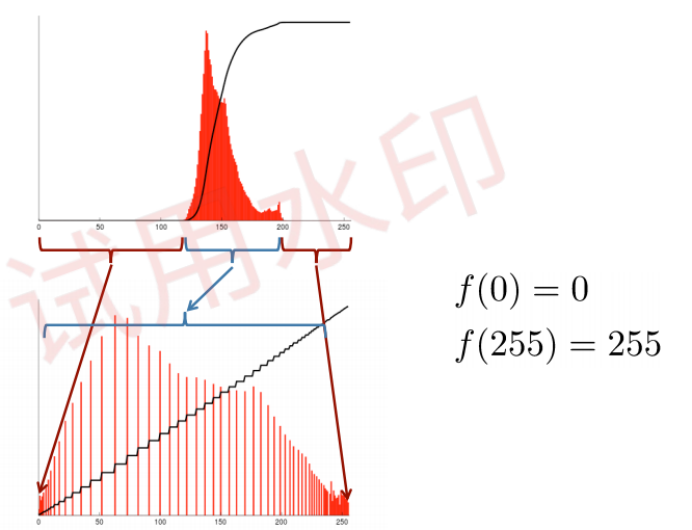

本文中的风景照片实例清楚地展示了这一现象：原始图像的直方图集中在110至200之间，均衡化后的直方图虽然覆盖了整个0至255范围，但呈现出明显的不均匀性。累积直方图在均衡化后应当呈现理想的直线，但实际上表现为阶梯状上升，每个台阶对应于多个输入强度值被映射到同一个输出强度值的情况。这种阶梯效应正是量化误差的直接体现。
值得注意的是，如果原始图像具有更高的位深（例如16位，65536个强度等级），再将其映射到8位输出，由于输入的"桶"更细，量化误差将显著减小，输出直方图会接近更完美的均匀分布。这解释了为什么专业摄影测量系统倾向于使用高动态范围（HDR）和高位深原始数据进行预处理，再下采样到标准显示位深。
3.6 自适应直方图均衡化与CLAHE
标准的全局直方图均衡化虽然有效，但在某些场景下存在明显局限。当图像中包含大面积的均匀区域（如天空、墙面或水面）时，全局均衡化可能会过度放大这些区域中微小的噪声波动，导致出现明显的伪影或不自然的斑块。
为了克服这一问题，可以引入了自适应直方图均衡化（Adaptive Histogram Equalization, AHE）。与全局方法不同，AHE不计算整幅图像的单一累积直方图，而是针对每个像素所在的局部邻域（例如 32*32 像素的窗口）计算局部直方图并进行均衡化。这种方法能够增强局部细节，特别是在全局对比度较低但局部纹理丰富的区域。
然而，AHE本身有一个严重的副作用：在局部均匀区域（如上文所述的天空），即使微小的强度差异（如100、101、103）也会被局部均衡化强行拉伸到0至255的全范围，导致原本平滑的渐变区域出现剧烈的对比度过冲（Over-amplification），产生强烈的伪影。
针对这一问题，可以进一步引入对比度受限自适应直方图均衡化（Contrast Limited Adaptive Histogram Equalization, CLAHE）。CLAHE在AHE的基础上增加了一个关键约束：它限制局部直方图的放大倍数，避免对比度的过度增强。具体而言，CLAHE通过裁剪（Clip）局部直方图的高度，将超过阈值的部分重新均匀分配到所有强度区间，从而抑制噪声的过度放大。这种方法在医学影像（如X射线、CT和乳腺摄影）以及航空摄影测量中得到了广泛应用，能够在增强低对比度细节的同时，保持相对均匀区域的自然平滑过渡。
第四 节 噪声方差均衡化：基于泊松模型的统计变换
4.1 噪声方差均衡化的动机与统计图像分析
在摄影测量学和定量遥感中，图像不仅仅是视觉信息的载体，更是物理测量的结果。每个像素的强度值本质上是对到达传感器的光子数量的量化估计。在这种测量框架下，不同像素的测量值具有不同的统计可靠性------明亮区域的像素可能具有较高的绝对噪声水平，而暗区域的像素虽然绝对噪声较小，但相对噪声可能很大。
噪声方差均衡化的核心目标是设计一种变换函数，使得输出图像中每个像素的强度测量值具有相同的不确定性（即恒定的方差或标准差）。这种统计同质性（Statistical Homogeneity）是许多高级图像分析算法的基本假设。例如，在最小二乘影像匹配（Least Squares Image Matching）中，通常假设残差服从同方差的高斯分布；在变化检测（Change Detection）中，恒定的噪声水平有助于设定全局阈值；在主成分分析（PCA）或独立成分分析（ICA）中，同方差性确保了各分量具有可比的不确定性权重。
本文强调，如果忽略噪声的空间变异性，直接在原始图像上进行统计推断，可能会导致错误的参数估计和置信区间计算。因此，在进行涉及图像强度值的严格统计分析之前，执行噪声方差均衡化是必要的预处理步骤。
4.2 光子计数与泊松分布模型

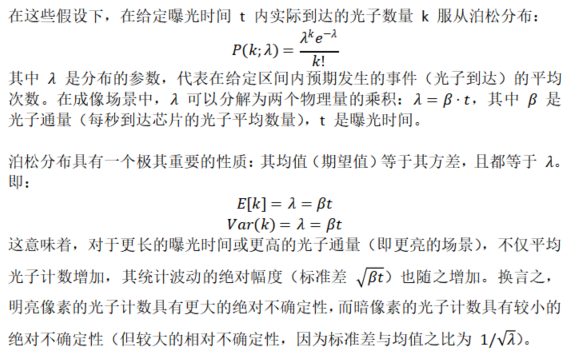

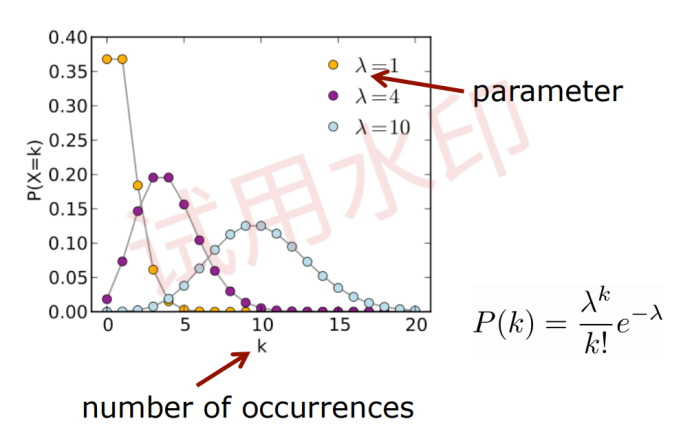

要理解噪声方差均衡化的物理基础，必须深入传感器的光子计数机制。相机芯片上的每个像素本质上是一个光子计数器，在曝光时间内统计到达其感光区域的光子数量。光子到达过程在物理学中被建模为泊松过程（Poisson Process），其关键假设包括：光子到达的平均速率恒定（对于稳定光源），且不同光子的到达时间相互独立。

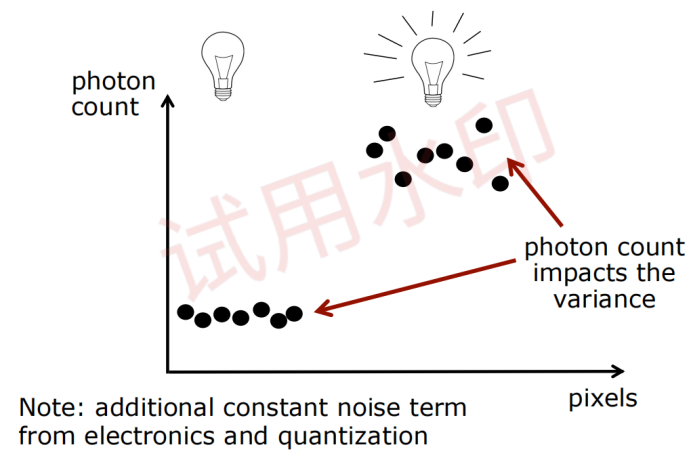

可以通过对比两个像素------一个暗像素和一个亮像素------来阐明这一点。如果对同一场景拍摄多张图像，亮像素的光子计数将在一个较大的数值范围内波动，而暗像素的波动范围较小。这种与强度值相关的异方差性（Heteroscedasticity）是光电探测器的固有物理特性。
4.3 实际成像系统中的噪声构成
虽然泊松噪声是光子计数过程中的主导噪声源，但实际相机系统还存在其他噪声成分。本文中简要提及了两种额外的噪声：电子设备的恒定噪声（如读出噪声和热噪声，通常建模为加性高斯白噪声）以及量化噪声（由于模拟-数字转换器将连续电压离散化为有限强度等级所引入）。这些噪声成分在暗区可能相对显著，但在亮区，泊松噪声通常占据主导地位。
在噪声方差均衡化的理论推导中，我们主要关注与信号强度相关的泊松噪声分量，因为它是导致空间变异噪声的主要因素。通过均衡化这一分量，我们使得图像中的统计不确定性趋于一致，从而满足后续算法对同方差性的要求。
4.4 方差传播定律与变换函数设计

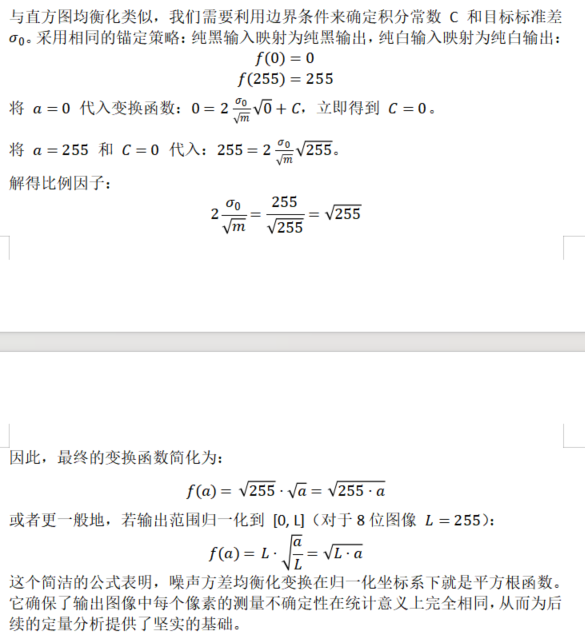

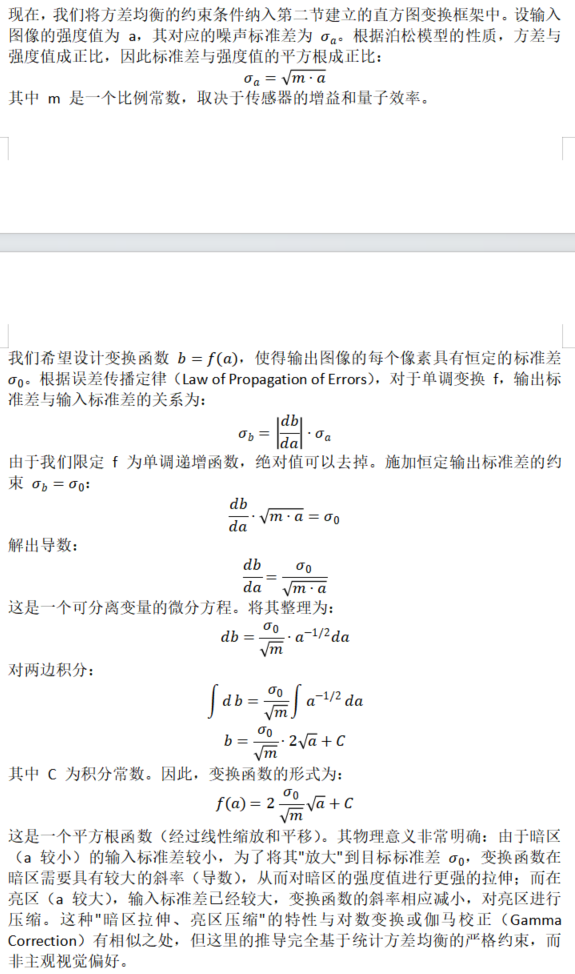

4.5 边界条件与参数确定
4.6 平方根变换的视觉与统计效应

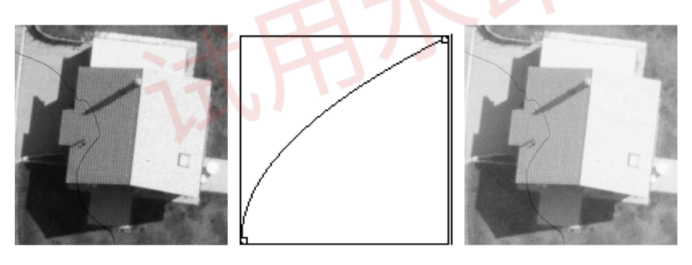

从视觉上看，平方根变换倾向于压缩高光区域并扩展阴影区域，这与摄影学中的"暗部提亮"操作类似。然而，其背后的动机截然不同：传统的色调调整追求视觉美感或动态范围压缩，而噪声方差均衡化追求统计量的空间一致性。
经过该变换后，图像的直方图将不再保持原始的形状，而是向暗区偏移（因为平方根函数在暗区斜率大，在亮区斜率小）。但这并非均衡化的缺陷，而是方差均衡化不可避免的副作用------我们用直方图形状的"不均匀"换取了噪声特性的"均匀"。
在摄影测量学的实际应用中，这种变换对于影像匹配尤为重要。传统的归一化互相关（NCC）或最小二乘匹配假设两幅影像的噪声水平相似且空间均匀。如果一幅影像经过了噪声方差均衡化，而另一幅参考影像也经过相同的变换（或本身具有均匀的噪声特性），则匹配度量将更加可靠，误匹配率将显著降低。此外，在多时相遥感影像的变化检测中，恒定的噪声水平使得差异影像的统计检验（如假设检验或控制图方法）能够采用全局阈值，而无需为每个亮度等级分别建模噪声。
第五 节 两种均衡化技术的对比与融合思考
5.1 目标差异与数学结构的对比
直方图均衡化与噪声方差均衡化虽然都被称为"均衡化"，但它们均衡的对象截然不同。直方图均衡化均衡的是强度值本身的分布，追求视觉上的对比度最优和信息熵的最大化；而噪声方差均衡化均衡的是测量不确定性的空间分布，追求统计上的同方差性和推断的可靠性。
从数学结构上看，两种技术都遵循相同的推导范式：建立输入输出直方图（或方差）的关系，施加期望的输出约束，求解微分方程，最后利用边界条件确定常数。然而，它们的约束条件导致了截然不同的变换函数形式：直方图均衡化基于累积分布函数，产生与输入直方图形状密切相关的变换曲线；噪声方差均衡化基于泊松方差模型，产生固定的平方根变换曲线（对于给定的位深）。
这种差异也体现在它们对输入图像的依赖性上：直方图均衡化是一种自适应技术，其变换函数完全由输入图像的直方图决定，不同图像会产生截然不同的映射曲线；噪声方差均衡化则是一种基于物理模型的技术，其变换函数形式由传感器特性预先确定，对所有图像（在相同传感器和曝光条件下）应用相同的变换。
5.2 级联应用与预处理流程设计
在复杂的摄影测量处理链中，这两种技术可以级联使用，但需要谨慎考虑顺序和目的。一种合理的流程是：首先进行噪声方差均衡化，将原始传感器数据转换为统计同质的图像；然后，如果视觉对比度仍然不足，可以在此基础上应用直方图均衡化或其自适应变体（CLAHE）。
然而，必须注意的是，级联变换会累积量化误差。每一次强度值的重新映射都会引入舍入误差，特别是在8位图像上，多次查找表操作可能导致明显的轮廓效应（Posterization）。因此，在实际系统中，建议将这两种变换合并为一个复合查找表，或者在高位深（如16位或32位浮点）工作空间中进行所有计算，最后再进行一次量化到8位。
此外，对于彩色图像，这两种均衡化技术通常应用于亮度分量（如HSV空间的V通道或Lab空间的L通道），而保持色度分量不变，以避免色彩失真。在噪声方差均衡化中，由于不同颜色通道可能具有不同的量子效率（例如，RGB传感器中的绿色通道通常比红蓝通道具有更高的光子响应度），每个通道可能需要独立计算其比例因子 m，或者使用基于通道特定标定参数的变换函数。
5.3 局限性与替代技术
尽管这两种技术在各自的应用场景中非常有效，但它们并非万能。直方图均衡化在输入图像直方图已经充分利用动态范围时可能产生负面效果，导致过饱和和细节丢失；在存在大面积强光源或反射时，它可能会过度压缩高光细节。噪声方差均衡化则假设泊松噪声占主导，在低光照、高增益（High ISO）摄影中，读出噪声可能不可忽略，此时简单的平方根变换无法完全实现方差均衡，需要更复杂的噪声模型（如泊松-高斯混合模型）。
近年来，基于深度学习的方法为图像增强和归一化提供了新的范式。卷积神经网络（CNN）和生成对抗网络（GAN）可以学习从低质量输入到高质量输出的端到端映射，隐式地处理对比度增强和噪声抑制。然而，这些黑箱模型往往缺乏可解释性，且对训练数据的分布敏感。在需要严格辐射度量和统计可解释性的摄影测量应用中，基于物理模型的传统方法（如本文所述的两种均衡化技术）仍然具有不可替代的优势。
第六 节 工程实现与算法优化

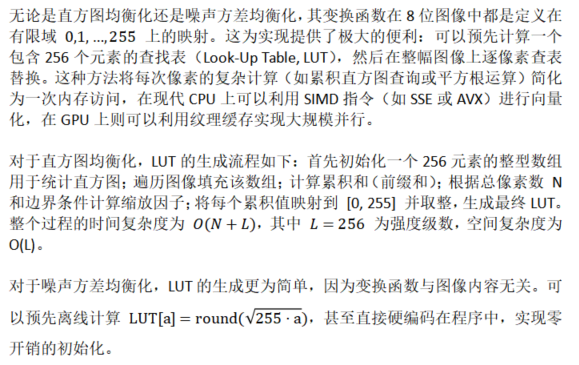

6.1 查找表（LUT）方法的高效实现
6.2 累积直方图的数值稳定性
在直方图均衡化的实现中，累积直方图的计算涉及大量整数累加。对于高分辨率图像（如现代航空摄影中的数亿像素），像素总数 N 可能超过32位整数的范围（约20亿）。因此，在实现时应使用64位整型（如C/C++中的uint64_t或Java中的long）存储累积值，以避免溢出。此外，当图像中存在极端的直方图峰值（例如全黑图像中的某个单一强度值占据绝大多数像素）时，累积直方图会在该点产生巨大的阶跃，后续的线性映射可能导致该峰值附近的大量输入值被映射到相同的输出值，形成输出直方图中的"尖峰"。这种现象是算法固有的，而非实现错误，但可以通过前述的CLAHE技术或直方图规定化（Histogram Specification）来缓解。
6.3 并行计算与实时处理
在实时摄影测量系统（如无人机机载处理单元或卫星在轨处理系统）中，处理延迟和吞吐量是关键指标。全局直方图均衡化的一个潜在瓶颈在于：必须完整读取整个图像（或图像块）后才能计算全局直方图，这引入了至少一帧的延迟。对于流式数据，可以采用滑动窗口直方图或分块处理策略，但这会牺牲全局最优性。
自适应直方图均衡化（AHE/CLAHE）的计算开销更高，因为它需要为每个像素（或每个块中心像素）计算局部直方图。然而，由于相邻像素的局部窗口高度重叠，可以通过增量更新（Incremental Update）技术高效计算滑动窗口直方图：当窗口向右移动一列时，减去离开窗口的那一列的像素贡献，加上进入窗口的那一列的像素贡献，从而将每个新窗口的直方图计算复杂度从 降低到 O(h)，其中 w 和 h 为窗口尺寸。
在GPU架构上，CLAHE可以通过共享内存（Shared Memory）和线程块（Thread Block）协作实现高度优化。每个线程块负责图像的一个瓦片（Tile），在共享内存中协作构建局部直方图，然后执行裁剪和重分布，最后将变换应用于瓦片内的像素。这种分块策略既利用了GPU的并行性，又符合CLAHE的局部处理语义。
第七 节 应用实例与效果评估
7.1 直方图均衡化在遥感影像增强中的应用
在航空与卫星遥感领域，由于大气散射、太阳高度角变化及传感器增益设置等因素，获取的原始影像往往存在对比度不足的问题。例如，在多云天气下获取的可见光影像，云层反射导致大量像素集中在高光区域，而地物信息被压缩在剩余的狭窄动态范围内。应用直方图均衡化后，地物的光谱差异被显著放大。
以本文中提到的风景照片为例，原始影像的直方图集中在110至200之间，表明影像整体偏亮但缺乏纯黑和纯白参考。均衡化后，累积直方图被拉伸为近似直线，输出影像同时利用了阴影和高光两端的极端值，天空的云层层次、地面的植被纹理以及水体的镜面反射都得到了更好的表达。在摄影测量立体匹配中，这种增强使得左右影像的对应特征更容易被识别，从而提高了数字表面模型（DSM）的生成质量。
7.2 噪声方差均衡化在低光照影像匹配中的应用
在夜间摄影测量或室内近景摄影测量中，光照受限导致相机需要提高增益或延长曝光时间，从而引入显著的泊松噪声和读出噪声。此时，影像的暗区可能淹没在噪声中，而亮区（如灯光直射区域）则具有完全不同的噪声特性。
应用噪声方差均衡化后，所有像素的测量不确定性被归一化到同一水平。在后续的最小二乘影像匹配中，可以假设残差服从独立同分布（IID），从而使用标准的协方差传播公式计算匹配点的精度。如果没有进行这种均衡化，暗区的匹配点可能会被错误地赋予过高的权重（因为其绝对噪声小），导致平差结果偏向暗区，引入系统误差。
本文中提到的平方根变换在这一场景下表现尤为突出。它有效地"提亮"了暗区，使得暗区的纹理细节（如夜间场景中的路面标线、建筑物轮廓）得以显现，同时没有过度放大亮区的噪声。这种处理对于视觉SLAM（同步定位与地图构建）系统在低光照环境下的鲁棒性提升具有重要意义。
7.3 定量评估指标

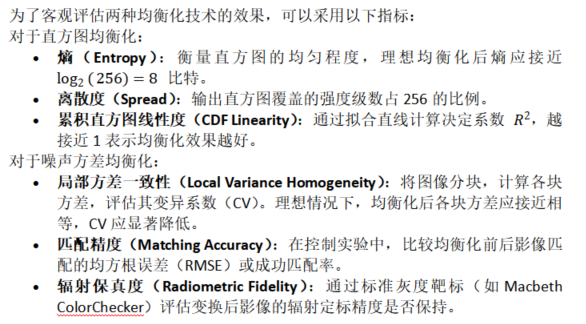

第八 节 总结与未来展望
8.1 核心内容回顾
8.2 方法论启示

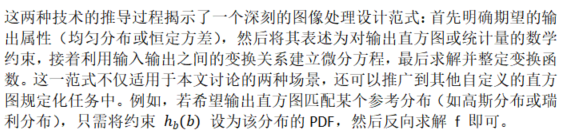

此外，本文中反复强调的单调性假设不仅是数学简化的需要，更具有物理合理性。单调递增变换保持了场景的辐射度顺序，避免了地物亮度关系的逻辑颠倒，这对于需要保持辐射一致性的摄影测量应用至关重要。
8.3 未来发展方向

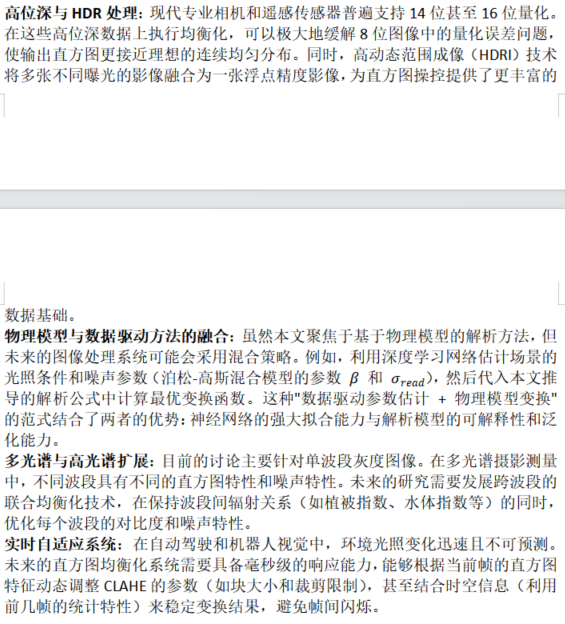

随着计算摄影学和传感器技术的进步，直方图变换技术也在不断演进。以下几个方面代表了未来的发展趋势：
8.4 结语
图像直方图变换作为连接原始像素数据与高级视觉理解的基石，其理论深度远超简单的"对比度调整"所能概括。从概率守恒的严格推导，到泊松物理模型的统计洞察，再到工程实现中的量化误差管理与并行优化，这一领域体现了摄影测量学作为一门交叉学科的独特魅力------它要求研究者既具备扎实的数学物理功底，又拥有解决实际工程问题的敏锐直觉。
通过深入理解直方图均衡化与噪声方差均衡化的原理与差异，摄影测量学者和工程师能够根据具体任务的需求（是追求视觉可解释性，还是满足统计推断的前提）选择或设计最合适的预处理流程。在数字摄影测量迈向智能化、实时化和高精度化的今天，这些看似基础的直方图操控技术，仍然是确保从像素到点云、从影像到地图这一漫长处理链中数据质量的第一道，也是至关重要的一道关卡。
希望本文的系统阐述能够为读者提供坚实的理论基础和实践指导，在面对复杂多变的摄影测量数据时，能够游刃有余地运用直方图变换技术，挖掘影像中隐藏的每一比特信息，最终服务于更精确的三维重建、更可靠的地理信息提取与更智能的环境感知。计算机视觉与摄影测量学的未来，始于对每一个像素统计特性的深刻理解与精心操控。
