一、IBGP和EBGP的作用及特点

‌IBGP‌ 和 ‌EBGP‌ 是 BGP 协议的两种运行模式，分别用于自治系统（AS）内部和外部的路由信息交换。

（一）、IBGP（Internal BGP）特点与作用‌

****‌作用范围‌：****运行于‌同一自治系统（AS）内部‌，用于在 AS 内部传递从 EBGP 学到的外部路由信息，确保 AS 内所有路由器拥有全局一致的路由表。

****‌防环机制‌：****通过‌水平分割规则‌防环，即从一个 IBGP 邻居学到的路由‌不能传递给其他 IBGP 邻居‌，防止 AS 内部形成路由环路。

****‌下一跳处理‌：****传递路由时‌不修改下一跳地址‌（next-hop），保持 EBGP 学来的原始下一跳。为解决非直连问题，通常在边缘路由器上配置 next-hop-self。

****‌全连接需求‌：****IBGP 需要‌全互联拓扑‌（全连接），即所有 IBGP 邻居两两建立会话，否则可能导致路由黑洞。为简化部署，可使用‌路由反射器（Route Reflector）‌ 或‌联盟（Confederation）‌。

****‌属性传递‌：****在 IBGP 会话中，‌Local_Pref‌ 等本地优先级属性会被传递，用于影响出站流量选路。

（二）、EBGP（External BGP）特点与作用‌

****‌作用范围‌：****运行于‌不同自治系统（AS）之间‌，是互联网上 AS 互联的‌唯一标准外部网关协议‌，用于交换跨 AS 的路由信息。

****‌防环机制‌：****通过 ‌AS_PATH 属性‌防环。当收到一条路由时，若其 AS_PATH 中包含自己的 AS 号，则‌直接丢弃该路由‌，防止跨 AS 环路。

****‌下一跳处理‌：****传递路由时‌会修改下一跳地址‌为自身的接口地址，确保下一跳可达。

‌AS_PATH 操作‌：在传递路由时，EBGP 会将自己的 ‌AS 号添加到 AS_PATH‌ 中，用于标识路由来源并影响选路（AS 路径越短越优先）。

****‌连接方式‌：****通常要求‌直连建立邻居‌，TTL 默认为 1；若非直连，需手动配置 ebgp-multihop 调整最大跳数。

****‌管理距离（AD）‌：****EBGP 的默认管理距离为 ‌20‌，比 IBGP（200）更优先，因此在路径选择中优先选用 EBGP 路由。

****‌属性剥离‌：****向 EBGP 邻居传递路由时，会‌剥离 Local_Pref、Cluster_List、Originator_ID‌ 等仅用于 AS 内部的属性。

（三）、核心区别总结

|------------|--------------|--------------|
| 特性 | IBGP | EBGP |
| 所在范围 | 同一AS内部 | 不同AS之间 |
| AS_Path处理 | 不修改 | 添加本地AS号 |
| TTL默认值 | 无限制 | 1（需直连） |
| 邻居关系 | 可非直连 | 通常直连 |
| 路由传递 | 不能传给其他IBGP邻居 | 可传给所有BGP邻居 |
| 下一跳行为 | 保持不变 | 修改为自身地址 |

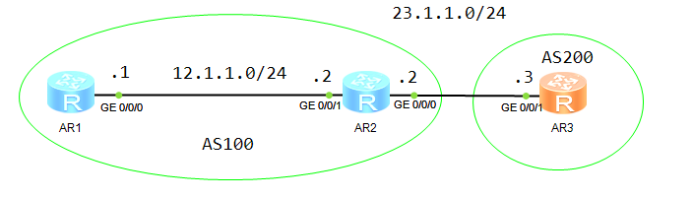

二、实验拓扑：

三、实验命令：

R1:

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R1

$R1$ interface g0/0/0

$R1-GigabitEthernet0/0/0$ ip add 12.1.1.1 24

$R1-GigabitEthernet0/0/0$ q

$R1$ interface loopback0

$R1-LoopBack0$ ip address 1.1.1.1 32

$R1-LoopBack0$ q

$R1$ ospf router-id 1.1.1.1

$R1-ospf-1$ area 0

$R1-ospf-1-area-0.0.0.0$ network 1.1.1.1 0.0.0.0

$R1-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R1-ospf-1-area-0.0.0.0$ q

$R1-ospf-1$ q

$R1$ bgp 100

$R1-bgp$ undo synchronization

$R1-bgp$ undo summary automatic

$R1-bgp$ router-id 1.1.1.1

$R1-bgp$ peer 2.2.2.2 as-number 100

$R1-bgp$ peer 2.2.2.2 connect-interface loopback0

R2：

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R2

$R2$ interface g0/0/0

$R2-GigabitEthernet0/0/0$ ip address 23.1.1.2 24

$R2-GigabitEthernet0/0/0$ q

$R2$ interface g0/0/1

$R2-GigabitEthernet0/0/1$ ip address 12.1.1.2 24

$R2-GigabitEthernet0/0/1$ q

$R2$ interface loopback0

$R2-LoopBack0$ ip address 1.1.1.1 32

$R2-LoopBack0$ q

$R2$ ospf router-id 2.2.2.2

$R2-ospf-1$ area 0

$R2-ospf-1-area-0.0.0.0$ network 2.2.2.2 0.0.0.0

$R2-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ q

$R2-ospf-1$ q

$R2$ bgp 100

$R2-bgp$ undo synchronization

$R2-bgp$ undo summary automatic

$R2-bgp$ router-id 2.2.2.2

$R2-bgp$ peer 1.1.1.1 as-number 100

$R2-bgp$ peer 1.1.1.1 connect-interface LoopBack0

$R2-bgp$ peer 23.1.1.3 as-number 200

R3：

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R3

$R3$ interface g0/0/1

$R3-GigabitEthernet0/0/1$ ip address 23.1.1.3 24

$R3-GigabitEthernet0/0/1$ q

$R3$ interface loopback0

$R3-LoopBack0$ ip add 3.3.3.3 32

$R3-LoopBack0$ q

$R3$ bgp 200

$R3-bgp$ undo summary automatic

$R3-bgp$ undo synchronization

$R3-bgp$ router-id 3.3.3.3

$R3-bgp$ peer 23.1.1.2 as-number 100

四、实验测试：

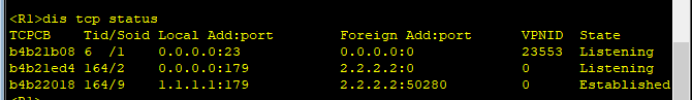

在R1上查看tcp连接

‌TCPCB‌：TCP控制块标识，是设备内部用于管理TCP连接的唯一标识符
‌Tid/Soid‌：线程ID/套接字ID，标识处理该连接的进程或套接字资源
‌Local Add:port‌：本地IP地址与端口，即设备自身的连接地址和端口号
‌Foreign Add:port‌：远程IP地址与端口，即对端设备的连接地址和端口号
‌VENID‌：虚拟网络标识，用于区分不同虚拟网络环境下的连接
‌State‌：TCP连接状态，是判断连接是否正常的关键指标

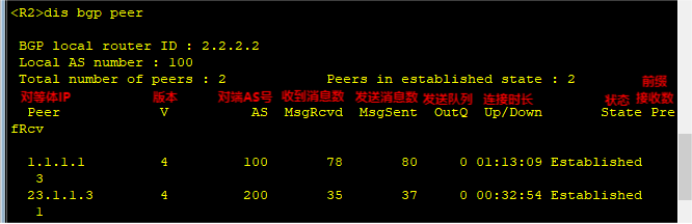

在R2上查看对等体关系，可以看到R2已经与R1和R3建立了对等体

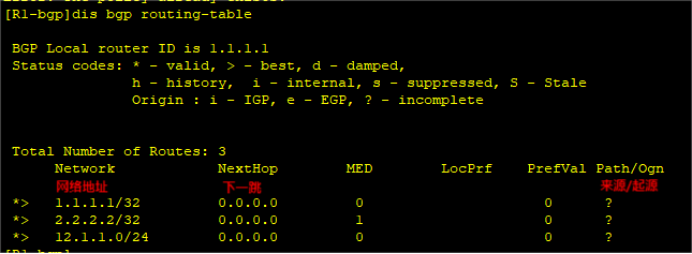

在R1上查看BGP路由表，可以看到路由表里只有ospf里的路由

‌Status codes‌：路由状态码说明

*：有效路由（valid）

>：最优路由（best）

d：被抑制的路由（damped）

h：历史路由（history）

i：内部路由（internal）

s：被抑制的路由（suppressed）

S：过时路由（Stale）

‌Origin‌：路由起源标识

i：IGP路由（内部网关协议）

e：EGP路由（外部网关协议）

?：起源不完整（incomplete）

在R3上宣告环回接口

$R3$ bgp 200

$R3-bgp$ network 3.3.3.3 32

然后R1上引入路由

$R1$ bgp 100

$R1-bgp$ import-route ospf 1

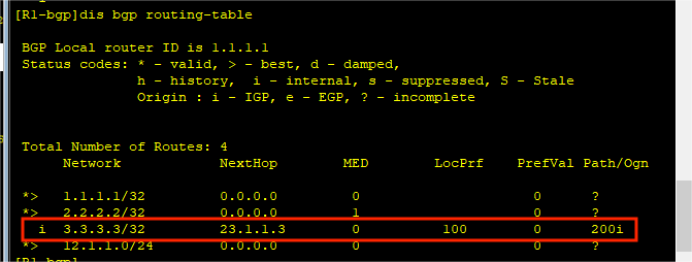

再在R1上查看BGP路由表，可以看到R1的BGP路由表上出现了刚刚在R3上宣告的网段

但是通过上面的输出，我们可以发现3.3.3.3不是最优的，如果不优就不会加载进全局路由表，也不会传递给其他路由，这里不优的原因是因为下一跳不可达

所以，我们在R2上给它配置下一跳本地

$R2$ bgp 100

$R2-bgp$ peer 1.1.1.1 next-hop-local

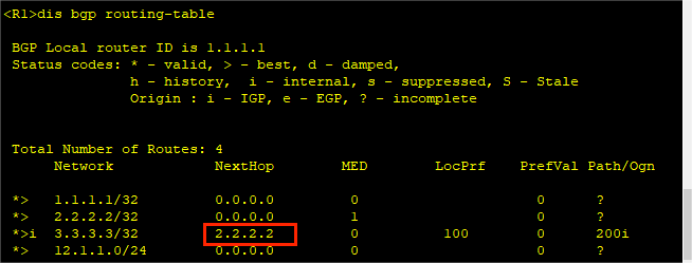

然后在R1上查看BGP路由表，可以看到3.3.3.3的下一跳变成2.2.2.2了

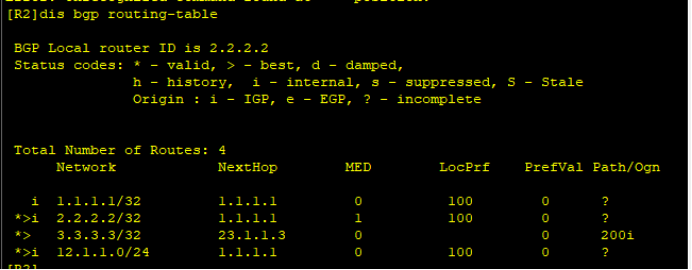

再在R2上查看BGP路由表

通过以上输出，我们可以发现1.1.1.1这条路由虽然下一跳可达，但是不是有效和最优的，其原因为：如果IGP表里面宣告了这条路由，然后再在IBGP里面，路由只能本地有效。

五、总结

‌IBGP用于同一自治系统（AS）内部传递路由，EBGP用于不同自治系统之间交换路由‌。你可以把AS理解为一家公司，IBGP就像公司内部员工之间传递消息，EBGP则是两家公司之间对接合作。

‌IBGP（内部边界网关协议）‌

在同一个网络组织内部使用（如一家大型企业或运营商内部），用来把从外部学到的路由信息同步给内部其他路由器。它通常通过稳定的Loopback接口建立连接，不修改AS_Path路径信息，且不会将从IBGP邻居学到的路由再传给其他IBGP邻居，防止环路。

‌EBGP（外部边界网关协议）‌

用于不同组织之间的路由器通信（比如你的公司网络和阿里云、电信之间）。它默认要求直连，TTL为1，会自动在路由的AS_Path中加入自己的AS号，像"盖章"一样防止路由环路。EBGP学到的路由可以转发给所有BGP邻居，是互联网跨域互联的核心协议。
