在工业控制板卡、信号采集设备、嵌入式监测终端的硬件方案设计阶段，小功率隔离型 DC-DC 电源模块是模拟信号隔离供电、通讯隔离回路不可或缺的器件。当项目进行物料备选方案规划、供应链风险分散评估时，钡特电源 DF1-05D12XT 和 E0512XT-1WR3 两款 1W 双路输出隔离电源模块，经常进入硬件工程师的对比清单。在众多国产模块电源品类中，同功率等级、同输出规格的隔离电源选择范围较广，但兼顾封装兼容性、电气指标、工业环境适应性的型号需要逐项进行系统性梳理。本文站在硬件研发工程师视角，围绕两款直流电源模块开展多维度客观梳理，为模块电源前期器件选型、物料备选方案搭建提供参考依据。

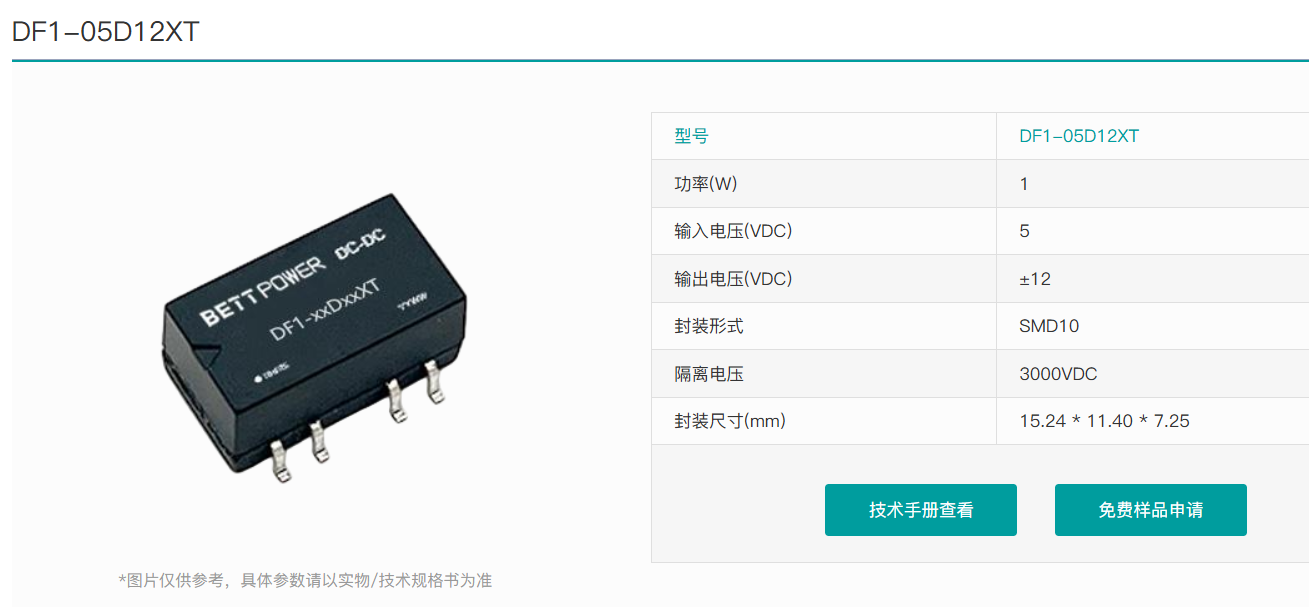

钡特电源 DF1-05D12XT 和 E0512XT-1WR3 均属于 5V 输入、±12V 双路输出定压非稳压 DC-DC 电源模块，额定功率 1W，定位面向工业场景的隔离电源，广泛应用于板载隔离供电场景。先梳理两款模块电源基础电气规格，方便研发人员快速建立参数认知。输入电压区间两者保持一致，标称输入 5VDC，持续工作输入范围 4.5V~5.5V，适配常规工业主控板 5V 系统母线供电；输出为对称双路 ±12V，单路最大输出电流约 42mA，满足隔离运放、信号隔离芯片、小型隔离变送器的供电需求。隔离指标方面，两款隔离电源模块输入与输出之间隔离电压 3000VDC，能够满足多数工业设备安全隔离、高低压回路电位隔离的设计要求。工作温度区间覆盖 - 40℃至 + 105℃，满足工业级电源宽温运行标准，高温环境下均需要按照规格书要求执行功率降额设计。保护机制上，两款模块都集成持续短路自恢复保护功能，当后端负载出现短路故障时，模块电源进入保护状态，故障移除后自动恢复输出，降低后端电路故障带来的模块损毁风险。转换效率区间相近，满载工况转换效率最高可达 85%，空载静态电流控制在较低水平，适合长期通电待机的物联网终端、在线监测设备。

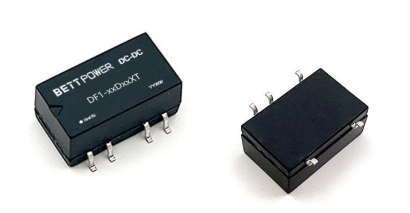

封装结构是硬件工程师评估物料备选方案首要考量的指标，钡特电源 DF1-05D12XT 和 E0512XT-1WR3 采用相同规格 SMD 贴片塑封结构，本体外形尺寸 15.24mm×11.40mm×7.25mm。统一的外形尺寸、引脚间距与引脚排布，意味着硬件工程师现有的 PCB 封装库可以直接复用，无需重新绘制器件焊盘、调整板框布局。引脚功能定义保持一致，引脚依次对应输入正、输入负、双路输出正极、公共地、输出负极，原理图网络标号无需改动，能够有效规避引脚定义不一致引发的调试短路风险。从生产制造层面分析，两款模块外壳均采用 UL94V-0 阻燃塑料封装，回流焊耐受条件保持统一，峰值焊接温度不超过 245℃，高温区间持续时长控制在 60 秒以内，SMT 产线回流焊曲线无需单独调整，管装标准包装也适配常规贴片设备进料方式。对于存在多批次量产、需要准备备选物料的项目，封装引脚一致可以大幅减少硬件改版、重新制版带来的周期成本，也是小功率 DC-DC 电源模块选型阶段重要的评估维度。
工业应用场景对电源模块的环境适应性要求持续提升，设备往往需要面对温差波动、粉尘、振动、电磁干扰等复杂工况，工业级模块电源的可靠性指标直接影响整机长期运行稳定性。两款直流电源模块均按照工业电源标准设计，支持自然风冷运行，无需额外加装散热器件，适配空间紧凑的嵌入式板卡。在电磁兼容设计层面，非稳压型 DC-DC 模块本身存在开关噪声，硬件设计时需要在输入端口、输出端口配套添加 LC 滤波或者 MLCC 电容，抑制传导噪声。两款模块开关频率处于同一区间，外围滤波电路方案具备互通性，前期调试完成的滤波网络可以直接沿用，不需要针对不同模块重新调试 EMC 电路。平均无故障时间指标处于同一量级，在 25℃常温工况下，能够满足工业设备长期不间断运行的设计需求。最大容性负载参数匹配，后端并联大容量储能电容时，不会出现启动异常、输出振荡现象，适配信号采集电路常见的电容配置方案。
随着国产化电子器件方案普及，越来越多研发项目优先扩充国产物料清单，分散进口器件供应链波动带来的交付风险。钡特电源作为国产模块电源厂商，DF1 系列 DC-DC 隔离电源面向工控、仪器仪表市场开发，属于标准化国产电源模块产品线。在整机国产化方案评审中，国产隔离电源能够帮助项目优化物料构成，降低单一货源依赖。在实际项目推进过程中，除电气参数之外，交付周期、供货稳定性、样品支持条件同样是硬件工程师需要纳入评估范围的要素。不同品牌模块电源在批量交付周期、最小起订量上存在差异，研发阶段可以同步申请样品开展板级验证，结合整机长期订单需求完成物料最终确认。
成本维度是批量量产项目无法回避的选型要素，同规格国产模块电源之间、不同品牌模块电源存在合理的价格区间差异。在大批量生产场景下，持续的物料成本优化是项目收益管控重点。硬件工程师在方案定型阶段，不能单一依靠参数表判断适配性，除纸面规格对比之外，还需要结合整机实际工况开展板级验证，重点关注高低温环境下输出电压漂移、动态负载切换时输出波动、长时间连续运行温升等关键指标。部分设备存在短时峰值负载、频繁启停工况，即便标称参数接近，不同工艺的模块电源动态特性依然会存在细微区别，需要依托整机测试进行验证。
模块电源的应用场景覆盖大量细分赛道，钡特电源 DF1-05D12XT 和 E0512XT-1WR3 适配的应用场景高度重合。工业自动化领域，PLC 扩展 IO 板、远程数据采集模块中，经常使用这类 DC-DC 隔离电源为模拟量隔离采样回路供电；电力测控设备中，用于强弱电隔离，防止一次侧干扰窜入信号采集回路；检测仪器、医疗辅助设备的信号调理板卡，依靠隔离电源阻断地环路干扰；物联网户外监测终端、轨道交通车载控制子板，依托宽温工业级特性适应多变环境。除独立板卡供电之外，这类 1W 小型隔离电源模块也常配合前端 AC-DC 电源使用，AC-DC 电源完成交流转直流母线转换后，多路 DC-DC 隔离电源分别为不同功能回路提供隔离供电，实现系统内部多点电位隔离，提升整机抗干扰能力。在高密度小型化设备开发中，SMD 贴片封装的优势进一步凸显，相比直插式电源模块，能够有效节省 PCB 布板空间，契合当下设备小型化的设计趋势。
硬件研发工作中，器件选型是一项综合性工作，参数表只是基础依据，最终物料确定需要结合供应链条件、成本预算、整机工况、验证结果综合判断。钡特电源 DF1-05D12XT 和 E0512XT-1WR3 在基础电气指标、封装规格、适用工况上具备较高的重合度，能够为硬件工程师搭建物料备选方案提供可行方向。项目推进过程中，建议预留充足的样品验证周期，通过整机环境试验、长时间老化测试，充分评估两款隔离电源模块在自身设备工况下的实际表现，再完成 BOM 物料锁定。
