电流检测信号漂移问题分析

一、工程问题

在光伏逆变器、储能PCS、电机驱动和BMS系统中,电流检测信号会出现漂移。即使负载电流不变,传感器输出仍发生偏移,导致电流环调节异常,保护动作不准确,甚至影响系统稳定性。

二、系统表现

漂移主要表现为零点上移或下移、偏置变化,具体影响包括:

  • 电流环响应误差,系统动态性能下降;
  • 功率损耗增加,效率降低;
  • 过流保护或SOC计算出现偏差。

高精度系统中,累计漂移可能引起控制失稳。

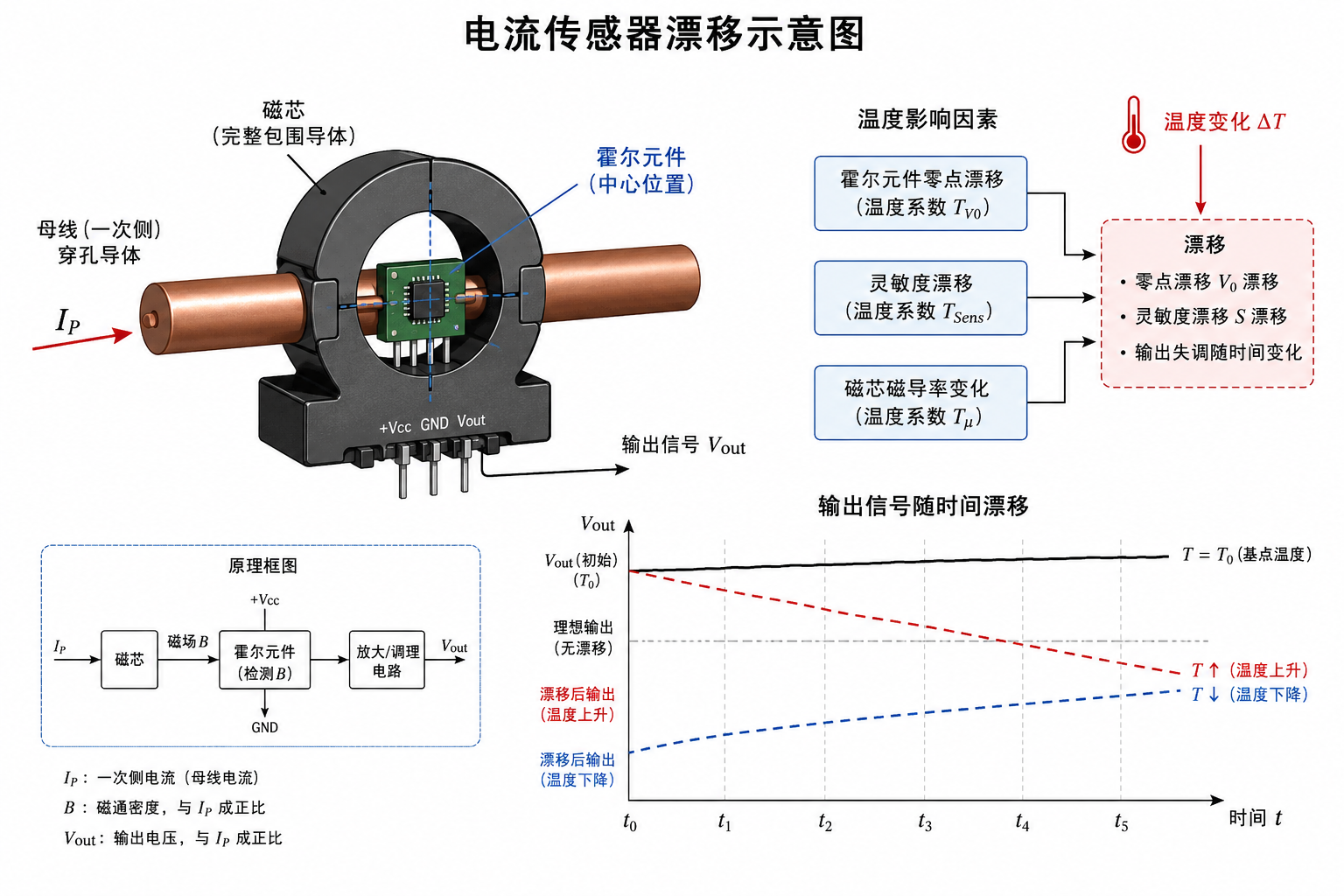

三、技术原因

漂移产生的主要原因:

  1. 温度影响:霍尔元件和运放的温度系数引起零点和增益变化;
  2. 供电波动:电源偏离额定值时放大非线性输出漂移;
  3. 磁耦干扰:开关噪声耦合到传感器磁路;
  4. 器件老化:磁芯磁滞变化或元件老化导致基线漂移。

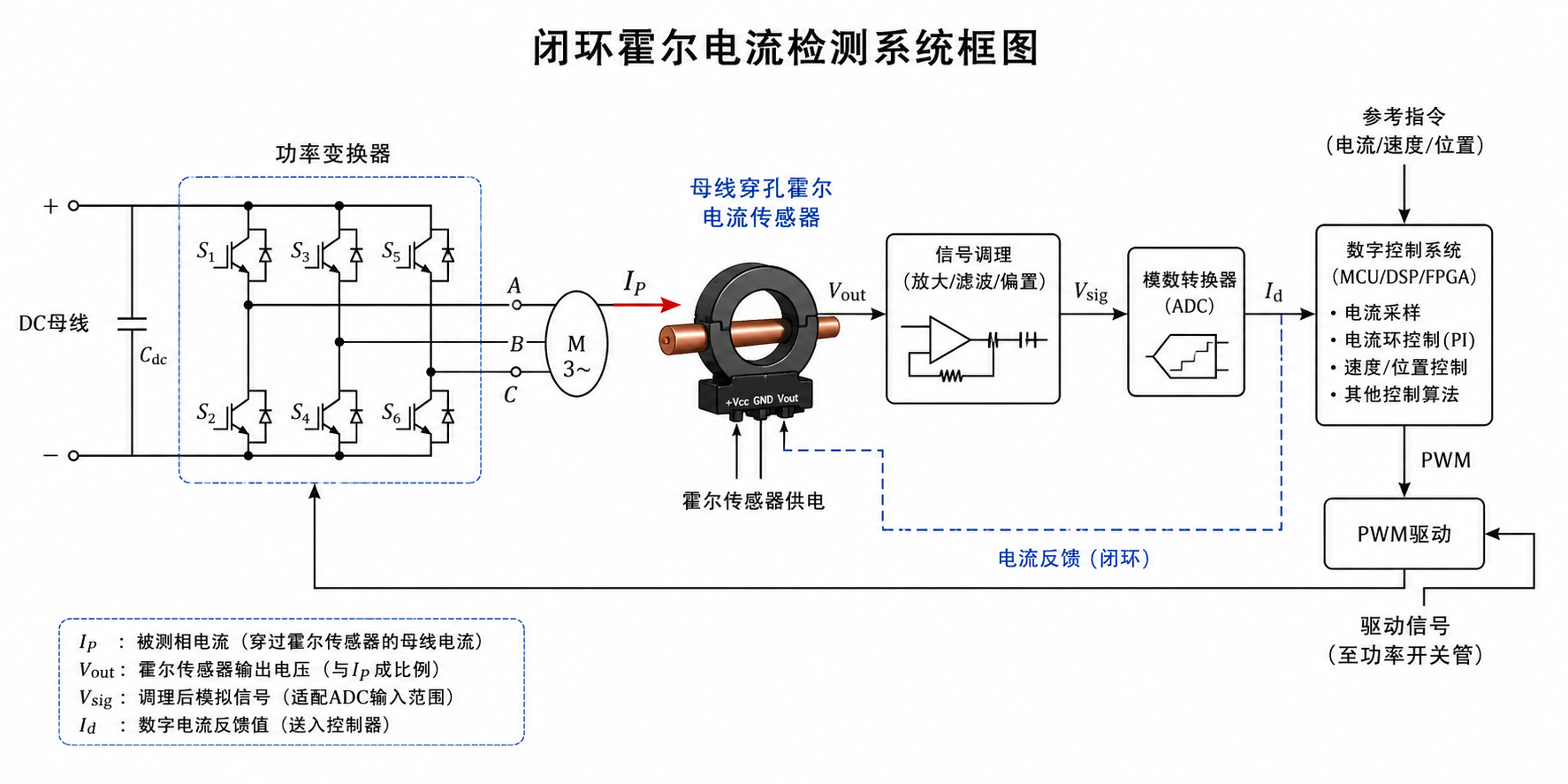

闭环霍尔传感器中,零点漂移还可能被反馈环路放大。

四、理想系统要求

理想的电流检测系统应具备:

  • 高零点稳定性;
  • 温度补偿能力;
  • 强抗干扰能力;
  • 信号隔离,减少共模干扰。

这些特性可保证电流环和控制系统的精度与可靠性。

五、工程解决方案

  1. 选择低温漂、低噪声的霍尔电流传感器,闭环结构可降低漂移;
  2. 温度标定或软件补偿零点和增益;
  3. 稳定供电、优化PCB布线,远离高dv/dt开关节点;
  4. 硬件滤波结合软件采样抑制高频干扰。

在光伏逆变器、储能PCS、电机驱动和BMS系统中,霍尔电流传感器的隔离测量和宽量程能力,使其成为解决漂移问题的可靠方案。
