H3CSE 高性能园区网：NQA 网络质量分析详解

一、NQA 核心定义与特点

1.1 协议定义

NQA（Network Quality Analysis，网络质量分析）是H3C网络设备内置的主动式网络质量探测与分析工具 。设备主动发送模拟业务报文，跨链路、跨网段完成探测，对链路时延、报文抖动、丢包率、应用服务可用性等指标做量化统计，直观呈现全网运行质量，是园区网运维、故障预判、性能调优的基础工具。

1.2 核心价值

NQA 改变了传统人工排查、被动等待故障的运维模式，依托主动探测能力形成完整运维闭环，在大型园区网中价值突出：

价值维度 具体作用说明
全网状态感知 7×24小时持续监测链路与服务质量，依据指标划分网络优劣等级，执行差异化管控策略
故障快速定位 结合历史探测数据，快速区分故障位于物理链路、网络协议还是上层应用，缩短排障时长
智能容灾自愈 联动Track模块同步状态，驱动VRRP、静态路由等功能自动切换，保障核心业务不中断

1.3 关键技术特点

NQA 相比传统单点检测工具功能更全面、扩展性更强，核心特性如下：

  1. 测试类型丰富，全层级覆盖

    NQA 是普通 Ping 的全方位增强版本，突破单一连通性检测局限，支持 ICMP、UDP、Voice、TCP、SNMP、HTTP、FTP、DHCP、DNS、Path-jitter 等十余种测试类型，可完成链路层、传输层、应用层全场景监测。

  2. 多组并行探测，监控效率高

    设备允许同时创建并运行多个独立NQA测试组，各组针对不同链路、不同业务并行工作，数据相互隔离互不干扰。

特殊限制：受系统资源机制约束，单台设备同一时间仅能运行一个DHCP类型测试组。

  1. 模块化联动，自动化能力强
    工具并非独立运行，可与 Track 中间模块深度绑定，进而对接 VRRP、接口备份、Smart Link 等业务模块。一旦探测发现网络异常，可自动触发告警、流量切换等动作，落地园区网自动化运维。

二、NQA 核心工作机制

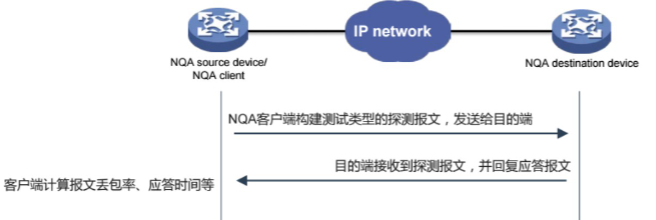

NQA 整体采用客户端/服务端交互模型，不同测试类型基于对应协议封装探测报文，完成收发、统计、计算全流程，以此评估链路与应用质量，下面对园区网常用测试类型逐一解析。

2.1 ICMP-echo 测试（增强型 Ping）

与传统 Ping 的对比

ICMP-echo 测试在传统 Ping 基础上做了功能增强，二者既有共性也存在明显差异：

  • 基础功能一致：通过发送 ICMP 报文判断目的地可达性，计算网络响应时间与丢包率
  • 增强特性1：ICMP-echo 测试的 ICMP 报文默认 TTL 为 20，在复杂网络环境中，支持手动修改 TTL 值适配不同场景
  • 增强特性2：支持多种扩展测试参数，如指定测试的下一跳地址，实现指定路径的探测，精准排查特定链路问题

本质区别解读

  1. 设备权限与运行模式：普通 Ping 属于手动交互式命令，由运维人员临时触发，执行完毕后立即终止；NQA 的 ICMP-echo 为后台常驻进程，依托设备系统权限周期性自动调度，无需人工值守，可实现7×24小时持续监测。
  2. 数据统计维度：普通 Ping 仅展示单次/少量报文的时延、丢包结果，无长期数据汇总；NQA 会完整记录每一轮探测数据，支持统计平均值、最大值、最小值、连续异常次数等多维度指标，便于长期性能分析。
  3. 调度策略：普通 Ping 执行间隔无法精细化自定义；NQA 可灵活配置探测周期、单次探测报文数量、连续异常判定阈值，适配不同监控场景。

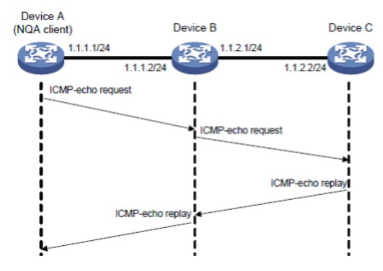

工作原理

  1. NQA 客户端根据配置的探测时间及频率，向目的 IP 地址发送 ICMP-echo request 报文
  2. 目的地址收到报文后，回复 ICMP echo reply 报文
  3. NQA 客户端根据收到的 ICMP echo reply 报文的接收情况，计算到达目的 IP 地址的响应时间、丢包率，从而反映当前网络性能及网络情况

测试成功的前提是目的设备能够正确响应 ICMP echo request 报文。

规避方案：若存在 ACL、防火墙拦截，需在安全策略中放行 ICMP 协议，允许设备间互通回声请求与回声应答报文。

2.2 ICMP-jitter 测试（时延抖动检测）

核心用途

用于获得网络单向和双向的时延抖动，从而判断网络是否可以承载语音、视频会议等对实时性要求高的业务。在IP语音、高清视频等实时业务部署前，该测试是网络环境评估的重要手段。

工作原理

  1. 源端以一定的时间间隔向目的端发送探测报文，并记录报文发送时间
  2. 目的端收到探测报文后，打上时间戳，并把带有时间戳的报文发送给源端
  3. 源端收到后，根据报文上的时间戳，计算出时延抖动，从而反映出网络状况
    • 时延抖动计算公式：时延抖动 = 相邻两个报文的目的端接收时间间隔 - 这两个报文的发送时间间隔

公式解读：报文原本以固定间隔发出，若网络传输无延迟波动，两端时间间隔差值趋近于0；差值越大，代表报文传输时延忽快忽慢，网络抖动越严重，越容易造成语音卡顿、视频花屏。
注意：ICMP-jitter 使用协议规定的 ICMP timestamp 报文，该报文曾被国际组织定义为攻击报文，某些防火墙会过滤该报文，导致测试失败，部署前需提前放行对应报文。

规避方案：在防火墙、ACL 安全策略中单独放行 ICMP 时间戳报文；若无法修改安全策略，可更换 UDP-jitter 测试替代。

2.3 UDP echo 测试

核心用途

主要用于探测网络可达性和时延，该测试脱离ICMP协议，适用于限制ICMP报文传输的网络环境。要求对端必须开启 NQA Server，并在 Server 上打开对应的 UDP 端口，实现双向报文交互。

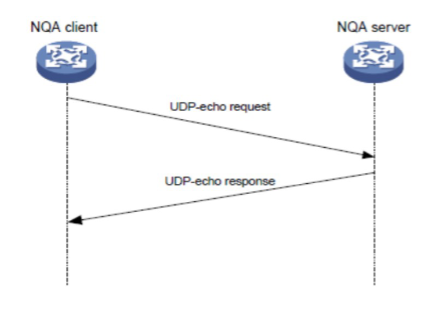

工作原理

  1. NQA 客户端根据配置的探测时间和频率向目的端发送 UDP 报文
  2. 目的端收到后，直接使用该报文进行回复
  3. NQA 客户端根据接收到 UDP 报文的情况，计算出到达目的 IP 地址所需的时间及丢包率

场景取舍与部署说明

适用场景：网络中全局禁用ICMP、仅开放指定UDP端口的隔离网段、专网环境；也可用于模拟普通UDP业务流量，检测UDP报文传输质量。

不适用场景：公网、普通办公网络（配置复杂，需两端配合开启NQA Server，优先使用ICMP-echo）。

风险规避：防火墙需放行测试所用 UDP 端口，同时确保端口未被其他业务占用，避免端口冲突导致探测失效。

2.4 HTTP 测试

核心用途

主要用于测试 NQA 客户端是否可以与指定的 HTTP 服务器建立连接，以及从 HTTP 服务器获取数据所需的时间，从而判断 HTTP 服务器的连通性和性能，常应用于办公网页、内网业务系统等应用层监控场景。

支持的操作类型

操作类型 适用场景
GET 从 HTTP 服务器获取数据，常用于验证静态资源访问性能
POST 向 HTTP 服务器提交数据，常用于验证接口提交业务的连通性
RAW 向 HTTP 服务器发送 RAW 请求，支持自定义请求报文格式，适配特殊业务场景

工作原理

NQA 客户端向 HTTP 服务器发送指定请求类型（GET/POST/RAW）的报文，接收到回应信息后，计算整个测试流程的耗时，包括连接建立、请求发送、响应接收的总时延。

场景取舍与部署说明

适用场景：内网网站、OA系统、业务接口、Web服务等应用层服务监测 ，直接模拟用户访问行为，真实反馈业务可用性。

不适用场景：仅做底层链路连通性检测（无需解析应用层协议，优先选择ICMP、UDP测试，开销更低）。

风险规避：防火墙放行 TCP 80/443 端口；若网站存在身份认证、域名限制，需提前完成配置适配，防止请求被服务器拒绝。

三、NQA 联动与阈值告警机制

NQA 并非独立运行的检测工具，依托Track 中间模块实现状态转发，构建「探测监测→状态判定→业务联动」的完整闭环，是园区网实现智能化运维、故障自愈的核心逻辑。

3.1 联动功能

NQA 负责持续探测并输出链路状态，状态结果同步至 Track 模块做中继转发，Track 本身不参与探测与数据转发，仅解耦探测单元和业务单元，让配置更灵活。当 NQA 连续探测失败达到预设次数，Track 状态同步变更，进而驱动各类业务模块执行自适应动作。

联动模块 核心应用场景 实现效果
VRRP 园区网关冗余、核心双网关组网 主网关链路质量劣化或中断时，自动切换至备用网关，保障终端网关接入不中断
多机备份 服务器集群、业务设备主备部署 探测到主节点故障后，自动将业务切换至备用节点，保障集群业务高可用
静态路由 多链路主备路由、异地分支互联 根据链路质量动态调整路由优先级，故障链路路由自动失效，流量切换至备用链路
接口备份 关键链路、上行出口链路冗余 主接口链路故障时，系统自动激活备份接口承接流量，规避单点链路故障
流量重定向 负载分担、故障链路引流 识别拥塞/故障链路后，将流量重定向至正常链路，优化全网传输质量
WLAN 无线园区、AC+Fit AP 架构 联动无线控制器，依据上联链路质量调整AP接入策略、用户漫游规则
Smart Link 二层园区链路、接入汇聚层冗余 触发二层链路组主备倒换，快速恢复二层数据转发，降低断网时长

Track 状态流转规则：NQA 探测正常 → Track 状态为 Up；NQA 连续探测失败达到阈值 → Track 状态变为 Down，绑定的业务模块随即执行切换动作。

3.2 阈值告警机制

联动功能偏向故障发生后的应急切换，而阈值告警可提前识别时延增大、抖动超标、丢包增多等性能劣化隐患，实现事前预警。系统支持三类阈值判定、三种响应动作，同时定义了标准化状态标识，可按需组合使用。

分类 选项 释义 & 适用场景
阈值判定类型 平均值 统计单轮测试所有指标均值，超出阈值即告警；适合对整体稳定性要求高的业务
累计数目 统计指标越界报文总数量，累计达标即告警；适合可容忍瞬时异常的普通办公业务
连续次数 统计指标持续越界的报文次数，连续达标即告警；优先用于语音、视频等实时业务
触发动作 none 仅本地记录日志，无对外动作；多用于日常网络基线数据采集
trap-only 本地留日志 + 通过 SNMP 向网管平台发送告警报文；运维场景主流选择
trigger-only 本地留日志 + 触发联动切换；适用于核心业务高可靠容灾场景
状态标识 invalid 测试组未启动、配置错误或接口宕机，监测功能失效
over-threshold 指标超出预设阈值，网络性能不满足业务要求
below-threshold 指标处于合理区间，网络运行正常

部署建议：结合业务历史基线配置阈值，标准过严易产生误告警，标准过宽则失去预警价值。

四、NQA 典型应用场景

4.1 NQA 联动 VRRP

  • 实现方式：通过 NQA 联动 Track 项，实现 VRRP 对上行链路的监控，当主网关的上行链路故障时，NQA 探测失败，Track 项状态变化，触发 VRRP 主备切换，保障业务连通性。
  • 优势对比：相较于 BFD 协议，NQA 支持单向远端故障监测，无需对端设备支持复杂协议，适配更多异构网络场景。

4.2 NQA 联动静态路由

  • 实现方式：通过在 NQA、Track 模块和静态路由之间建立联动，实时判断静态路由的有效性。当 NQA 探测到目的网络不可达时，Track 项状态变为 Down，对应静态路由自动失效，流量自动切换至备用路由。
  • 应用价值：解决传统静态路由无法感知远端链路故障的问题，提升静态路由组网的可靠性。

五、NQA 典型配置

本章基于H3C设备命令行，结合前文主流测试类型、Track联动功能，梳理基础配置、常用测试配置及联动配置，所有案例均适配园区网实战场景，配置附带详细注释。

5.1 配置前提与基础说明

  1. 设备接口IP地址、路由等基础三层网络互通配置完成，保证两端网络可达。
  2. NQA以测试组为管理单元，每组拥有唯一编号，不同测试类型独立创建测试组。
  3. 若使用UDP echo等需要对端配合的测试，远端设备需提前开启NQA Server功能。

5.2 基础命令视图

  • 系统视图：全局开启/关闭NQA功能、配置测试组参数
  • NQA测试组视图：定义测试类型、目的地址、探测周期等核心参数

5.3 ICMP-echo 测试配置（增强型Ping）

5.3.1 配置命令
base 复制代码
# 进入系统视图
[H3C] nqa entry admin test 1        # 创建编号为1的NQA测试组，管理员/操作名自定义
[H3C-nqa-admin-test-1] type icmp-echo  # 指定测试类型为ICMP-echo
[H3C-nqa-admin-test-1] destination ip 192.168.1.10  # 配置探测目的IP地址
[H3C-nqa-admin-test-1] frequency 1000  # 配置探测周期，单位ms，此处为1秒
[H3C-nqa-admin-test-1] ttl 30         # 修改报文TTL值，默认20
[H3C-nqa-admin-test-1] reaction element probe-fail threshold 3 action trigger-only  # 连续3次探测失败触发联动
[H3C-nqa-admin-test-1] quit
[H3C] nqa schedule admin test 1 start-time now lifetime forever  # 立即启动测试，永久运行
5.3.2 结果查看命令
base 复制代码
[H3C] display nqa results entry admin test 1

5.4 UDP echo 测试配置

注意：两端设备均需配置，客户端发起探测，服务端监听端口响应报文。

5.4.1 NQA服务端配置
base 复制代码
[H3C-Server] nqa server enable        # 全局开启NQA Server功能
[H3C-Server] nqa server udp-echo 9000  # 开启UDP-echo监听，端口9000
5.4.2 NQA客户端配置
base 复制代码
[H3C-Client] nqa entry admin test 2
[H3C-Client-nqa-admin-test-2] type udp-echo
[H3C-Client-nqa-admin-test-2] destination ip 192.168.1.20
[H3C-Client-nqa-admin-test-2] destination port 9000  # 匹配服务端监听端口
[H3C-Client-nqa-admin-test-2] frequency 2000
[H3C-Client-nqa-admin-test-2] quit
[H3C-Client] nqa schedule admin test 2 start-time now lifetime forever

5.5 HTTP 测试配置

base 复制代码
[H3C] nqa entry admin test 3
[H3C-nqa-admin-test-3] type http
[H3C-nqa-admin-test-3] destination ip 192.168.2.100
[H3C-nqa-admin-test-3] http-operation get  # 指定请求方式为GET
[H3C-nqa-admin-test-3] url http://192.168.2.100/index.html  # 配置访问地址
[H3C-nqa-admin-test-3] frequency 3000
[H3C-nqa-admin-test-3] quit
[H3C] nqa schedule admin test 3 start-time now lifetime forever

5.6 NQA + Track 联动配置（核心常用）

实现NQA探测状态与Track绑定，为VRRP、静态路由等模块提供状态依据。

5.6.1 绑定Track项
base 复制代码
[H3C] track nqa entry admin test 1 reachability  # Track项绑定NQA测试组1，监测可达性
5.6.2 联动静态路由示例
base 复制代码
[H3C] ip route-static 0.0.0.0 0.0.0.0 192.168.1.1 track nqa admin test 1
# 当NQA探测失败，路由自动失效，流量切换至备用路由
5.6.3 联动VRRP示例
base 复制代码
[H3C-Vlan-interface10] vrrp vrid 10 track nqa admin test 1 reduced 20
# NQA探测异常时，VRRP优先级降低20，触发主备网关切换

5.7 阈值告警配置

base 复制代码
[H3C] nqa entry admin test 4
[H3C-nqa-admin-test-4] type icmp-jitter
[H3C-nqa-admin-test-4] destination ip 192.168.1.10
# 配置时延阈值，单向时延超过50ms触发告警
[H3C-nqa-admin-test-4] reaction element one-way-delay threshold 50 action trap-only
[H3C-nqa-admin-test-4] quit
[H3C] nqa schedule admin test 4 start-time now lifetime forever

5.8 常用维护命令汇总

功能 配置命令
查看所有NQA测试组配置 display nqa entry all
查看指定测试组统计结果 display nqa results entry admin test X
查看Track项状态 display track all
停止NQA测试任务 undo nqa schedule admin test X

配置注意事项：

  1. 测试组编号、管理员名称全局唯一，不可重复创建。
  2. 探测频率不宜设置过小，高频探测会占用设备CPU与链路带宽。
  3. 跨防火墙场景，需提前放行ICMP、UDP、HTTP等对应探测报文。

声明：本文为个人学习笔记，仅供学习交流使用，不代表官方观点。
