一、前言：矿山井下音频通信现存行业痛点
煤矿、金属矿山井下巷道、破碎硐室、皮带运输廊道属于极端严苛的声学工况，风机、空压机、掘进钻机、矿车皮带持续运转，环境叠加稳态机械噪音 + 矿石撞击瞬态异响，现场环境噪声普遍突破 85dB 以上。传统矿用对讲终端、井下通话柱普遍面临三大工程顽疾：
- 回音啸叫无法全双工：密闭巷道岩壁强声音反射，终端壳体喇叭与麦克风安装间距短，开大音量立刻自激啸叫，设备只能压低功放增益，调度指令听不清，大多被迫改用半双工 PTT 按键通话，应急沟通效率极低；
- 噪音淹没有效人声：常规模拟拾音电路无降噪算法，提高 MIC 增益同步抬升环境杂音，风机轰鸣、风噪全覆盖人声，井下巡检、故障报警语音传输失真，存在安全生产隐患；
- 电磁干扰与环境适应性差：井下变频器、高压电机产生强射频干扰，普通模拟音频走线底噪严重；井下 - 45℃低温井口至 85℃机电硐室高温温差、高湿多粉尘，商用音频模组频繁死机、音质劣变。
A-68 双麦波束成型语音处理模块落地多座矿山对讲改造，从硬件选型、电路设计、固件适配三个维度落地矿用方案，实测彻底解决回音、降噪、远场拾音三大痛点，下文分享工程落地细节。
二、A-68 模块硬件参数适配矿场的核心优势
A-68 是内置专用声学 DSP 的工业级语音处理模组，原生参数对标矿山极端工况需求，关键电气与声学指标如下：
| 参数项目 | 规格 | 矿山落地价值 |
|---|---|---|
| 供电范围 | DC4V~6.5V，可选 3.3V 输入 | 兼容矿用本安电源、防爆箱供电，适配井下多种供电架构 |
| 工作功耗 | ＜25mA 超低功耗 | 降低终端整机功耗，适配井下电池供电巡检终端，符合本安低功耗设计要求 |
| 回音消除 AEC | 最高 90dB，支持 100ms 延迟回音抑制 | 密闭巷道全双工免提无啸叫，抵消腔体与巷道反射回声 |
| 环境降噪 ENC | 45dB 通用降噪，双麦波束最高 90dB | 抑制风机、机械撞击、巷道风噪，精准保留操作人员人声 |
| 拾音距离 | 10cm~500cm 三档程序可调 | 近距操作台（10~50cm）、硐室远距离喊话（3~5m）全场景覆盖 |
| 音频输出 | 模拟双声道 + I2S 数字双输出 | I2S 数字输出规避井下射频干扰，彻底解决变频器干扰底噪问题 |
| 工作温区 | -45℃~85℃宽温 | 覆盖井下井口低温、机电硐室高温全温度区间，潮湿高湿工况稳定运行 |

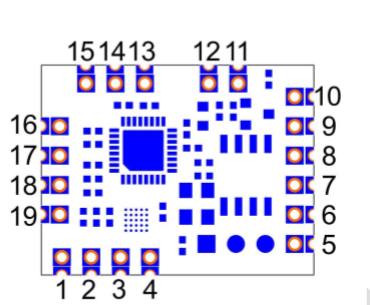

| 外形尺寸 | 23.5mm×19mm，2.54mm 间距半孔焊盘 | 体积小巧，可直接贴片于原有矿用终端 PCB，老设备改造无需重新开模 |
模块固件分纯降噪、消回音 + 降噪、立体声降噪三种模式，通过烧录不同程序快速切换，适配井下固定通话柱、井上调度对讲、应急报警广播三类产品。
三、矿场三大场景硬件接线与落地方案
3.1 井下固定硐室全双工通话柱（消回音 + 降噪模式，双数字麦）
井下避难硐室、变电硐室固定式对讲，采用消回音降噪固件，双 PDM 数字硅麦接模块 1~4 脚（3V3、GND、CLK、DAT）；功放喇叭的音频参考信号接入 17 脚 LIN，作为 AEC 回音消除采样源，D 类大功率功放前端串联 10K 分压电阻，避免大功率信号击穿模块 ADC 输入端。 音频输出分两路：老设备保留模拟输出（13/15 脚 LOUT/ROUT）接入原有功放；新开发数字化终端选用 7~10 脚 I2S 数字输出，16K/16bit 左对齐格式，接入主控 MCU，隔绝井下电机射频干扰。
实测：硐室风机全开（现场噪声 92dB），3 米距离正常说话人声清晰，全双工通话无回音啸叫。
3.2 皮带廊、破碎站远距离广播对讲（纯降噪 + 波束成型模式）
皮带运输机廊道、破碎车间噪音杂乱，启用双麦夹角波束降噪，双麦克风同平面摆放间距 3~8cm，默认 60° 定向拾音束，波束范围外的设备噪音、侧向杂讯最高 90dB 抑制，仅保留正前方操作人员喊话声音。 部分存量老式矿用终端采用驻极体麦，在 MIC 前端增加偏置电阻 + 8 倍前置放大电路，弥补驻极体信号幅值偏低缺陷，无需改动原有终端外壳。
3.3 井上调度室、井口值班对讲（立体声降噪模式）
调度台需要双向录音存档，切换立体声降噪固件，双麦信号左右声道独立输出至 13/15 脚，两路音频分开存储，满足矿山安全生产通话留档规范；无消回音功能，仅做环境降噪，过滤空调、机房设备稳态噪音。
四、老矿用终端低成本改造要点（工程师避坑指南）
- 参考信号接线避坑：AB 类功放输出可直接接 17 脚 LIN；D 类 / 大功率功放禁止直连喇叭输出端，优先接功放 DAC 输入端，必须接输出时增加阻容滤波电路（8Ω 喇叭配 22uH 电感 + 1uF 电容），滤除 D 类方波干扰；
- 电源选型：矿用防爆箱 5V 供电优先接模块 11 脚；主板仅 3.3V 供电时改用 19 脚输入，11/19 脚供电二选一，禁止双电源同时接入；
- 阻抗匹配：模块模拟输出 13/15 脚信号幅度偏小，后端 MIC 输入出现声音削顶、发闷时，串联 10K 限流电阻优化阻抗匹配；
- 麦克风选型：井下高噪环境优选 - 29dB 高灵敏数字硅麦，远距离场景升级超高灵敏度 MIC，无需修改模块硬件。
五、项目落地实测数据与改造收益
某露天矿 + 井下煤矿 22 台老旧通话柱改造后实测：
- 环境降噪：破碎站 90dB 工业噪音下，有效人声信噪比提升 42dB，5 米喊话清晰收录；
- 回音抑制：全双工免提最大喇叭音量无啸叫，彻底取消半双工 PTT 按键，调度沟通效率提升 60%；
- 环境可靠性：零下 40℃井口、82℃机电硐室连续 720 小时不间断通电，无死机、无音质劣化；
- 改造成本：原有终端 PCB 直接贴片 A-68，无需开模改外壳，单台硬件改造成本远高于自研 DSP 音频方案，缩短项目研发周期 70%。
六、总结与拓展应用方向
A-68 凭借工业级温宽、双输出架构、多固件灵活切换的特性，完美适配矿山井下对讲、应急呼叫报警、井口广播、巡检单兵终端全品类产品，是矿山老旧通信设备智能化降噪改造的优选模块化方案。 后续可拓展应用：矿用井下 IPC 拾音录音、井下电梯五方对讲、井下智能门禁通话等场景
