FreeRTOS学习(11)——信号量

星夜夏空992026-06-04 9:53

文章目录

信号量的引入

在前面学习 FreeRTOS 的任务通信机制时，我们已经学习了 消息队列（Queue）。

消息队列主要用于 任务之间传递数据，也是任务间通信最常用的手段之一。

例如：

任务A采集数据，将数据发送到队列：

c 复制代码
xQueueSend(QueueHandle, &Value, 0);

任务B从队列中读取数据：

c 复制代码
xQueueReceive(QueueHandle, &Value, portMAX_DELAY);

这种方式解决的是：

任务之间如何传递数据的问题。

但在实际系统中，还有另外一种非常常见的需求：任务同步。

这里有一个小问题：什么叫做任务同步？

很多同学第一次听到这个词时，往往会觉得有点抽象。

其实所谓的 任务同步，本质上就是一句话：

让多个任务按照某种顺序或条件进行执行。

换句话说就是：

某个任务必须等待某个事件发生，才能继续执行。

这种"等待条件满足再继续执行"的行为，就称为 任务同步。

当然如果两个任务之间没有任何关系，它们就可以各自独立运行，这种互不依赖的执行方式称为任务异步。

举一个非常简单的例子，假设系统中有两个任务：

任务A：读取传感器数据

任务B：处理传感器数据

显然：

任务B必须等待任务A采集完成之后，才能开始处理。

如果任务B提前执行，就会出现问题：此时任务B得到的数据可能是 错误的、旧的或者空的。

所以我们需要一种机制，让任务B：

等待任务A完成后再继续执行。

这就是一个典型的 任务同步问题。

在这种场景下：我们并不需要传递数据。只需要告诉对方：某个事件发生了。

为了解决这种问题，RTOS操作系统通常会提供一种机制：信号量（Semaphore）。

在FreeRTOS中，若想使用信号量，首先需要包含一个头文件：

c 复制代码
#include "semphr.h"

否则相关的声明定义、函数API等都是无法使用的。

信号 VS 信号量

在讲信号量之前，我们先简单区分两个非常容易混淆的概念：信号（Signal） 和 信号量（Semaphore）。

这两个名字非常像，但实际上是 两种完全不同的机制。

很多初学者在第一次接触操作系统时，经常会把这两个概念混淆。

信号（Signal）

信号主要出现在 Linux / Unix 操作系统 中。

信号是一种 异步通知机制，用于通知进程某个事件发生。

例如：

  1. 程序按下 Ctrl + C
  2. 子进程退出
  3. 定时器到期
  4. 程序非法访问内存

这些事件都会触发一个 Signal 信号。

程序可以通过 信号处理函数（Signal Handler） 来处理这些事件。

简单来说：

Signal 本质是一种简单的事件通知机制，只用于通知某个事件已经发生。

需要注意的是：

FreeRTOS 中并没有 Signal 这种机制。

信号量（Semaphore）

信号量是一种 用于任务同步和资源管理的机制。

它主要用于解决：多个任务之间的协作问题。

例如：

任务A等待某个事件发生：

等待信号量

任务B完成某项工作后：

释放信号量

这样任务A就会被唤醒继续执行。

可以理解为：

信号量是一种任务之间的事件通知，实现任务同步的工具。

从这个角度来看：

Signal 和 Semaphore 都可以用于事件通知。

但除此之外，信号量还兼具资源计数管理、共享资源保护等功能，这些能力是 Signal 机制所不具备的。

简单对比一下：

机制 主要用途 使用场景
Signal（信号） 事件通知 Linux / Unix 通用操作系统
Semaphore（信号量） 事件通知 / 资源管理 / 资源保护 RTOS 实时操作系统

接下来我们将学习 FreeRTOS 中的三种信号量，它们的作用是完全不同的：

  1. 二值信号量（Binary Semaphore） ，用于 事件通知，任务同步。
  2. 计数信号量（Counting Semaphore） ，用于 资源计数管理。
  3. 互斥信号量（Mutex） ，用于 保护共享资源 ，并解决 优先级反转问题。

接下来我们先来看最简单的一种信号量：二值信号量（Binary Semaphore）。

当然，在具体讲解这些信号量之前，我们先要明确一个大前提：

所有信号量的本质都是消息队列，所有信号量的底层实现都是一个Queue_t类型的结构体。

二值信号量

在 FreeRTOS 中，最简单的一种信号量类型是：二值信号量（Binary Semaphore）

从名字就可以看出，它有两个关键词：二值（Binary） 、信号量（Semaphore）

所谓 二值 ，意思就是，这个信号量的值 只有两种状态：

0

1

可以理解为：

0 表示没有信号

1 表示有信号

也可以理解成：

0 表示资源不可用

1 表示资源可用

或者更直观一点，它就像一个开关：

0 关

1 开

从本质上理解二值信号量

从具体讲解二值信号量的操作 API，以及如何使用它之前，我们不妨先从 源码层面 来理解一下：

二值信号量到底是什么东西？

实际上，FreeRTOS当中所有的信号量，包括二值信号量，本质上都是基于消息队列来实现的。

换句话说：信号量，实际上是一种特殊的消息队列。

就二值信号量来说，它本质上是一个 长度为 1 的消息队列，也就是说：

创建二值信号量的函数是：xSemaphoreCreateBinary()

它本质上是一个宏函数，源码如下：

c 复制代码
// 源码截取自 semphr.h 的第166行
#if ( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
 #define xSemaphoreCreateBinary()    \
    xQueueGenericCreate( ( UBaseType_t ) 1, semSEMAPHORE_QUEUE_ITEM_LENGTH, queueQUEUE_TYPE_BINARY_SEMAPHORE )
#endif

....
// 源码截取自 semphr.h 的第41行
#define semSEMAPHORE_QUEUE_ITEM_LENGTH      ( ( uint8_t ) 0U )

可以看到，创建二值信号量和创建消息队列时，最终调用的都是同一个函数：

c 复制代码
xQueueGenericCreate()

也就是说：

二值信号量的底层实现，其实就是创建了一个消息队列。

不过，这个队列和普通队列有两个非常明显的区别：

  1. 元素的个数只有1个，队列的长度是1
  2. 每个元素的大小是0

这代表什么意思呢？

很简单：

二值信号量确实是一个消息队列，但实际上不能存储任何元素，不能存储任何有效数据。

那么问题来了：

既然这个消息队列 不存储任何数据 ，那么它又是如何表示 信号存在（1） / 信号不存在（0） 这两种状态的呢？

答案其实就藏在 消息队列控制结构体 当中。

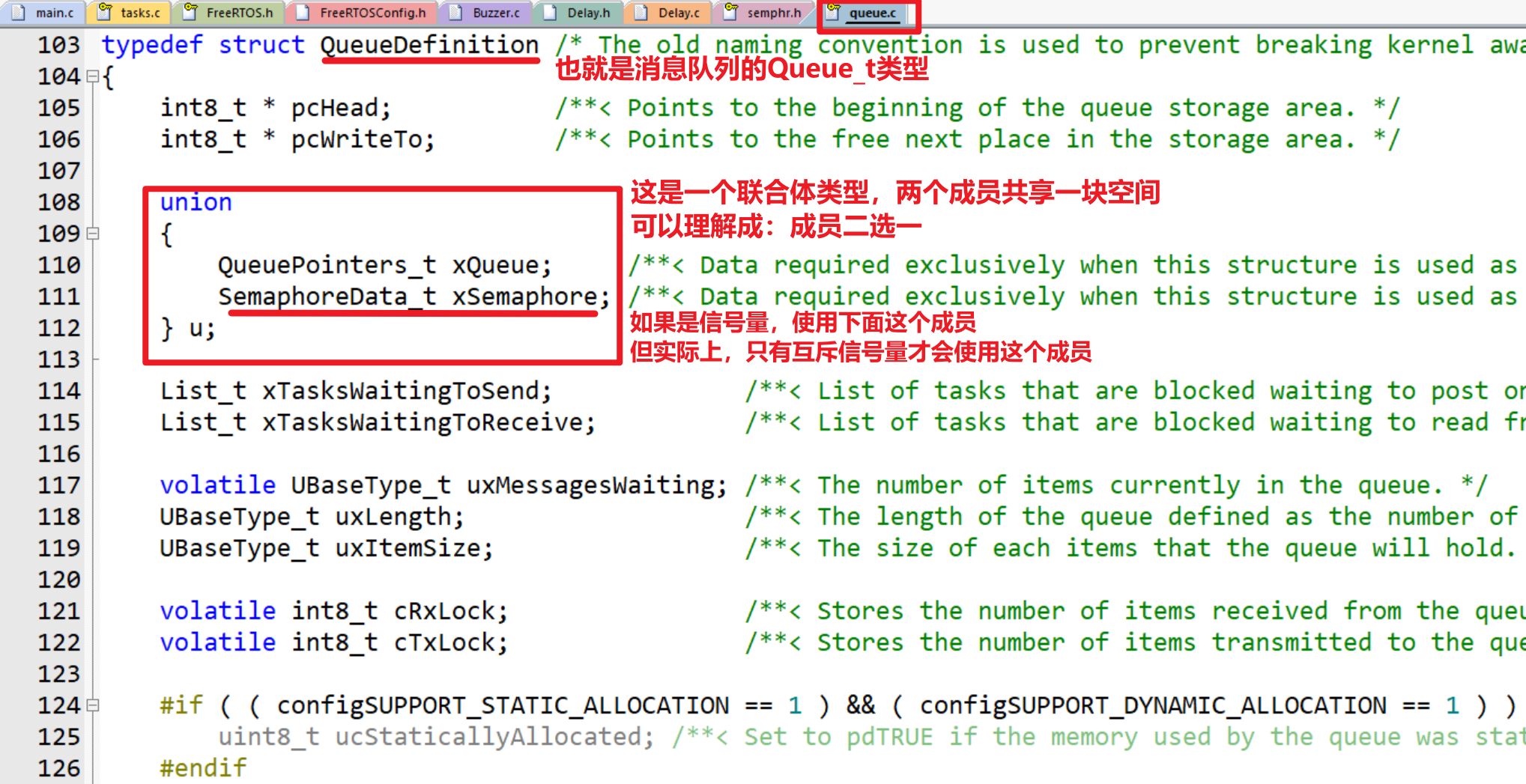

FreeRTOS 中消息队列的核心控制结构体定义如下（前面已经学过了）：

c 复制代码
typedef struct QueueDefinition{

    // 第一部分四个成员
    int8_t *pcHead;
    int8_t *pcTail;
    int8_t *pcWriteTo;
    int8_t *pcReadFrom;

    // 第二部分两个成员
    List_t xTasksWaitingToSend;
    List_t xTasksWaitingToReceive;

    // 第三部分三个成员
    volatile UBaseType_t uxMessagesWaiting;
    UBaseType_t uxLength;
    UBaseType_t uxItemSize;

} xQUEUE;

关键就在 xQUEUE 结构体里的这个成员：

c 复制代码
uxMessagesWaiting

这个成员表示：当前消息队列中有多少个元素，实际存储元素的个数

对于二值信号量来说：

  1. uxMessagesWaiting取值是0，消息队列为空，信号不存在，即二值信号量的0。
  2. uxMessagesWaiting取值是1，消息队列中有1个长度为0的元素，信号存在，即二值信号量的1。

理解了二值信号量的本质后，再来学习二值信号量的一系列操作函数，就会变得 非常简单、非常清晰。

二值信号量的操作API

首先，二值信号量机制在FreeRTOS中是可裁剪配置的，它的使用基于下列宏的开启：

c 复制代码
#define configSUPPORT_DYNAMIC_ALLOCATION    1

这个宏我们很熟悉了，它的默认值就是1。

所以二值信号量是FreeRTOS默认开启使用的任务间通信机制。

从 API 使用角度 来看，二值信号量常用的函数其实并不多，核心操作API还是只需要学习 4个：

  1. 创建二值信号量
  2. 获取信号量（Take）
  3. 释放信号量（Give）
  4. 在中断环境下释放信号量（GiveFromISR）

下面，逐一介绍一下这些函数。

创建二值信号量：xSemaphoreCreateBinary()

创建一个二值信号量，其函数原型如下：

复制代码
SemaphoreHandle_t xSemaphoreCreateBinary(void);

函数的作用是：用于 创建一个二值信号量对象。

函数的返回值含义是：

  1. 如果创建成功，返回二值信号量句柄。创建完成后，就可以通过这个句柄操作二值信号量。
  2. 如果FreeRTOS内核堆空间不足创建失败，函数返回NULL**（很显然，这是一种动态创建手段，依赖FreeRTOS内核堆空间）**。

代码示例：

c 复制代码
SemaphoreHandle_t BinarySem;
BinarySem = xSemaphoreCreateBinary();

需要注意的是：

刚创建出来的二值信号量 默认是空的，默认是0，或者说默认事件未发生。

也就说，如果创建完二值信号量后，立刻去获取信号量（Take），是无法获取信号量的。

如果使用二值信号量来表示 资源的可用状态 ，那么有些场景下我们希望：系统启动时资源就是可用的。

此时通常的做法是：

在创建二值信号量后，手动释放一次信号量。

当然，是否需要在创建后立即释放信号量，取决于具体的使用场景和设计需求。

如果二值信号量用于 事件通知（例如中断通知任务），那么通常 不需要提前释放信号量，而是等待事件真正发生时再释放信号量。

创建二值信号量的本质就是：

  1. 创建一个长度为1，元素大小为0的消息队列
  2. 在创建之初，队列控制结构体中的成员uxMessagesWaiting取值是0，表示没有信号。

释放二值信号量：xSemaphoreGive()

该函数用于 释放信号量。

也可以理解为：发送信号量、发送通知。

该函数原型如下：

c 复制代码
BaseType_t xSemaphoreGive(
    SemaphoreHandle_t xSemaphore    // 要操作的二值信号量句柄
);

当任务调用该函数时：信号量的值变为 1，从无到有，从不满足条件到满足条件

如果此时有任务正在 等待该信号量：

那么系统会：唤醒等待的任务。

其返回值，表示释放信号的两种结果：

  1. pdTRUE，释放成功
  2. pdFALSE，释放失败

什么时候会释放成功，什么时候会释放失败呢？

  1. 当二值信号量已经为 1 时，再次调用 xSemaphoreGive() 会失败并返回 pdFALSE，因为信号量已经处于满状态。
  2. 如果二值信号量还是0，调用此函数，就会释放信号成功，并返回值pdTRUE。

为什么这个函数不需要设置阻塞时间？

释放信号不会阻塞任务，因为释放信号本身不需要等待条件成立，没有信号时就释放成功，有信号时直接释放失败。

释放二值信号量的本质可以理解为：改变队列中"元素数量"的状态。

在调用 xSemaphoreGive() 释放信号量时：

  1. 如果uxMessagesWaiting的取值是0，表示当前没有信号，此时函数会将其设置为 1 ，表示信号产生，并返回 pdTRUE。
  2. 如果uxMessagesWaiting的取值已经是1，表示信号已经存在，此时函数不会阻塞，也不会改变状态，直接返回 pdFALSE。

获取二值信号量：xSemaphoreTake()

该函数用于 获取信号量。

也可以理解为：等待接收信号量、等待事件发生、等待通知。

函数原型如下：

c 复制代码
BaseType_t xSemaphoreTake(
    SemaphoreHandle_t xSemaphore,   // 要操作的二值信号量句柄
    TickType_t xTicksToWait // 等待的最大阻塞时间
);

其函数中的参数，和消息队列中xQueueReceive函数的参数类似：

  1. xSemaphore，表示要操作的 信号量句柄。
  2. xTicksToWait，表示等待信号量的最大阻塞时间。其取值分为三种：
    1. 等于0，不等待，立刻返回获取结果，即有信号或无信号。
    2. 大于0，表示最多阻塞等待xTicksToWait个Tick，如果超时后仍无信号，则会返回获取失败的结果。
    3. portMAX_DELAY，表示无限期阻塞等待信号，不会因超时返回获取失败。

其返回值表示获取信号的两种结果：

  1. pdTRUE，获取成功
  2. pdFALSE，获取失败

看到这里，你应该已经很熟悉了，这不是和消息队列差不多？不着急，我们继续看。

获取二值信号量的本质，也可以理解为：改变队列中"元素数量"的状态。

在调用 xSemaphoreTake() 获取信号量时：

  1. 如果uxMessagesWaiting的取值是0，表示当前没有信号，此时函数会根据 xTicksToWait 的取值决定是否进入阻塞等待，或者直接返回失败。
  2. 如果uxMessagesWaiting的取值是1，表示信号存在，此时函数会 获取该信号 ，并将 uxMessagesWaiting 的值 设置为 0 ，然后返回 pdTRUE。

在中断环境释放信号量：xSemaphoreGiveFromISR()

xSemaphoreGive() 只能在任务环境中调用，如果在 中断服务函数（ISR） 中调用该函数，是不允许的。

FreeRTOS 专门提供了一个 中断版本的释放函数：

c 复制代码
BaseType_t xSemaphoreGiveFromISR(
 SemaphoreHandle_t xSemaphore,  // 要操作的二值信号量句柄
 BaseType_t *pxHigherPriorityTaskWoken  // 是否需要在ISR结束后，触发高优先级任务切换
);

这个函数的作用是：

在中断服务函数中释放信号量。

该函数和在中断中发送数据到消息队列函数，使用起来完全是一致的。

如果需要要在ISR结束后，立刻触发高优先级任务切换，则需要按照下列方式进行函数调用：

c 复制代码
// 某个中断的ISR
void XXXX_IRQHandler(void){
 BaseType_t xFlag = pdFALSE;
 xSemaphoreGiveFromISR(BinarySem, &xFlag);
 portYIELD_FROM_ISR(xFlag);
}

采用上面的调用方式时，如果随着信号释放，某个高优先级的任务被唤醒，那么：

ISR结束后，系统会 立即切换到该任务执行。

这么做可以尽早让信号接收者任务响应，提升系统的实时性。

简单代码示例

先给出一个简单的代码示例，演示一下上述二值信号量API函数的使用。

如下：

c 复制代码
#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

#include "DebugUSART1.h"

static SemaphoreHandle_t BinarySem = NULL;

/* -------------------- 任务1：释放信号量任务 -------------------- */
void TaskGive(void *Argument) {
 while (1) {
        // 间隔1s 释放一次信号量
     vTaskDelay(1000);

     BaseType_t Ret  = xSemaphoreGive(BinarySem);
     if (Ret == pdTRUE) {
         printf1("[Give] Binary Semaphore Give Success \n");
     } else {
         printf1("[Give] Binary Semaphore Give Failed \n");
     }
 }
}

/* -------------------- 任务2：等待信号量任务 -------------------- */
void TaskTake(void *Argument) {
 while (1) {
     printf1("[Take] Waiting Semaphore... \n");

     BaseType_t Ret  = xSemaphoreTake(BinarySem, portMAX_DELAY);
     if (Ret == pdTRUE) {
         printf1("[Take] Got Semaphore! \n");
     }else{
            printf1("[Take] Got Semaphore failed! \n");
        }
     // 获取信号处理后，延时5s
     vTaskDelay(5000);
 }
}

int main(void) {
 DebugUSART1_Init();

 /* 创建二值信号量 */
 BinarySem = xSemaphoreCreateBinary();

 if (BinarySem == NULL) {
     printf1("Binary Semaphore Create Failed! \n");
     while (1) {}
 }

 /*
     * 刚创建出来的二值信号量默认是空的，Take 会阻塞等待
     * 释放信号量的任务优先级更高，只要不阻塞，会获取CPU执行权释放信号
     */

    xTaskCreate(TaskGive,
                "TaskGive",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 2,
                NULL);

    xTaskCreate(TaskTake,
                "TaskTake",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    vTaskStartScheduler();

    while (1) {}
}

通过该示例，可以观察到二值信号量具有以下几个特点：

  1. 二值信号量只有两种状态：可用（1）或不可用（0）。
  2. 刚创建出来的二值信号量默认是空的（不可用状态）。因此如果任务立即执行 xSemaphoreTake()，任务会进入阻塞等待。
  3. 当信号量为空时，执行 xSemaphoreTake() 的任务会被阻塞。任务会从就绪态进入阻塞态，等待信号量被释放。
  4. 当其他任务执行 xSemaphoreGive() 释放信号量后，等待该信号量的任务会被唤醒继续运行。
  5. 二值信号量最多只能保存一个"信号"。如果信号量已经处于可用状态，再次执行 xSemaphoreGive() 会失败。
  6. 二值信号量常用于实现任务同步或事件通知，而不是用于传递数据。

串口接收数据的优化

在前面使用 FreeRTOS 消息队列 的例子中，我们已经实现了这样一个功能：

通过 USART1 串口接收数据，再由任务从消息队列中取出数据进行解析，最终控制 LED 的点亮与熄灭。

这个程序在正常情况下当然是没有问题的。

但是现在，我们还需要进一步思考一个问题：如果系统运行过程中出现了异常情况怎么办？

比如说：

  1. USART1 接收中断持续不断地收到数据，发送到消息队列的速度太快
  2. 负责接收队列数据的任务，因为某些原因没有及时运行
  3. 消息队列中的数据越积越多，最终把队列塞满
  4. 此时中断中继续向队列发送数据，就会发送失败，导致数据丢失

这就是一种很典型的 系统运行时异常。

如果出现这些异常情况，怎么办呢？

这里要注意：

我们现在暂时先不去讨论：

出现异常以后，到底该怎么恢复、怎么补救、怎么重试。

因为在真正处理异常之前，还有一个更基础、更重要的问题：

程序必须先知道异常已经发生了。

如果程序连异常发生了都不知道，后面自然也就谈不上做任何处理。

所以这里的第一步，不是"处理异常"，而是：

先把异常上报出来，通知系统：现在出问题了。

而在 FreeRTOS 中，二值信号量 就非常适合完成这样的工作。

因为二值信号量本身并不负责传递具体数据， 它更适合表达这样一种含义：

某个事件发生了，请通知另外一个任务立即去处理。

这里的"事件"，就可以是：

消息队列已满，串口中断发送队列失败，系统发生了异常。

因此，我们完全可以这样设计：

  1. USART1 中断 仍然负责接收串口数据，并尝试把数据发送到消息队列中
  2. 如果发送成功，说明一切正常，程序继续运行
  3. 如果发送失败，说明消息队列可能已经满了，也就是系统发生了异常情况
  4. 此时中断中不直接做复杂处理，而是 释放一个二值信号量
  5. 随后，由一个 更高优先级的异常处理任务 去等待这个二值信号量
  6. 一旦信号量被释放，说明系统出现了异常，该任务就会被立即唤醒，进行后续处理

这样一来，程序的结构就会变得比较清晰：

消息队列负责传递正常数据，二值信号量负责上报异常事件。

也就是说：

消息队列传数据，信号量传异常通知。

下面给出代码示例：

USART.h头文件：

c 复制代码
#ifndef __USART1_H__
#define __USART1_H__

#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>
#include <string.h>
#include "FreeRTOS.h"
#include "queue.h"
#include "semphr.h"

/* main.c 里创建的队列句柄 */
extern QueueHandle_t UartRxQueue;
extern SemaphoreHandle_t UartErrSem;

/**
 * @brief  初始化串口 USART1
 */
void USART1_Init(void);

/**
 * @brief  调试打印函数（串口版 printf）
 */
void printf1(const char *format, ...);

#endif

USART.c源文件：

c 复制代码
#include "USART1.h"

/* ================= 内部函数（不对外暴露） ================= */

/**
 * @brief  USART1 发送单字节（阻塞式）
 * @note   仅供本文件内部使用
 */
static void DebugUSART1_SendByte(uint8_t Byte) {
    /* 等待发送数据寄存器为空 */
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

    USART_SendData(USART1, Byte);
}

/**
 * @brief  初始化 USART1 串口
 */
void USART1_Init(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitTypeDef GPIO_InitStructure;

    /* PA9 -> USART1_TX：复用推挽输出 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* PA10 -> USART1_RX：上拉输入 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* USART 参数配置：115200, 8N1 */
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1, &USART_InitStructure);
    USART_Cmd(USART1, ENABLE);

    // 以下为USART1全局中断配置
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    // 使用FreeRTOS时
    // 中断优先级一律建议采用分组4，即4位优先级寄存器全部配置给抢占优先级
    // 抢占优先级设置为12，不建议高于11（可以设置为11）
    // 原因请看文档或者询问老师
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 12;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    USART_Cmd(USART1, ENABLE);
}

/**
 * @brief  调试打印函数（串口版 printf）
 * @param  format: 格式化字符串，和printf函数的第一个参数完全一致
 * @note
 *         1. 用法与 printf 类似
 *         2. 实际输出通过 USART1 完成
 *         3. 用于 FreeRTOS 任务调试与运行观测
 */
void printf1(const char *format, ...) {
    char buffer[100];
    va_list list;
    va_start(list, format);
    vsprintf(buffer, format, list);
    va_end(list);

    for (uint16_t i = 0; buffer[i] != '\0'; i++) {
        if (buffer[i] == '\n') {
            DebugUSART1_SendByte('\r');
        }

        DebugUSART1_SendByte((uint8_t)buffer[i]);
    }
}

/**
  * @brief USART1中断：收到 1 字节就塞进 FreeRTOS 队列
  */
void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {
        char ch = (char)USART_ReceiveData(USART1);

        BaseType_t xFlag = pdFALSE;
        BaseType_t Ret = xQueueSendFromISR(UartRxQueue, &ch, &xFlag);

        if (Ret != pdPASS) {
            /* 通知高优先级异常处理任务 */
            if (UartErrSem != NULL) {
                xSemaphoreGiveFromISR(UartErrSem, &xFlag);
            }
        }

        // 如果xFlag在上述函数中被设置为pdTRUE
        // 则下面的宏函数会触发PendSV，使得ISR结束后触发任务切换
        portYIELD_FROM_ISR(xFlag);

    }
}

main.c源文件：

c 复制代码
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
#include "LED.h"
#include "USART1.h"

#define BUFFER_SIZE  20

QueueHandle_t UartRxQueue;
SemaphoreHandle_t UartErrSem = NULL;

/* -------------------- 任务：接收并解析串口命令 -------------------- */
void TaskRecv(void *Argument) {
    char Buffer[BUFFER_SIZE] = { 0 };   // 局部变量必须手动初始化0值
    uint8_t BufferIndex = 0;

    while (1) {
        char ch;

        /* 无限阻塞等待接收队列数据，也就是等待串口发数据 */
        if (xQueueReceive(UartRxQueue, &ch, portMAX_DELAY) == pdPASS) {
            /* 如果接收到的是换行符相关的，直接丢弃 */
            if (ch == '\r' || ch == '\n') {
                continue;
            }

            /* 拼接字符串，永远保证 '\0' 结尾 */
            if (BufferIndex < BUFFER_SIZE - 1) {
                Buffer[BufferIndex++] = ch;
                Buffer[BufferIndex] = '\0';
            } else {
                // 如果接收过长的数据导致Buffer溢出
                // 那么多余数据直接用空字符拼在Buffer末尾
                Buffer[BUFFER_SIZE - 1] = 0;
            }

            if (strcmp(Buffer, "OK") == 0) {
                printf1("Light On \r\n");
                LED_On();
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            } else if (strcmp(Buffer, "ERROR") == 0) {
                printf1("Light Off \r\n");
                LED_Off();
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }

            /* 非法指令输入，清空Buffer */
            if (BufferIndex > 0 && Buffer[0] != 'O' && Buffer[0] != 'E') {
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }

            /* 长度超过 ERROR(5) 就清空Buffer */
            if (BufferIndex > 5) {
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }
        }
    }
}

/* -------------------- 任务2：异常处理任务 -------------------- */
void TaskUartError(void *Argument) {
    while (1) {
        /* 阻塞等待异常事件通知 */
        if (xSemaphoreTake(UartErrSem, portMAX_DELAY) == pdTRUE) {
            printf1("Error: USART RX Queue Overflow! \n");

            /*
             * 这里可以继续扩展异常处理逻辑，例如：
             * 1. 点亮告警灯
             * 2. 让蜂鸣器工作
             * 其他处理....
             */
        }
    }
}

int main(void) {
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
    LED_Init();
    USART1_Init();

    /* 创建消息队列：长度 20，每个元素 1 字节 */
    UartRxQueue = xQueueCreate(20, sizeof(char));

    if (UartRxQueue == NULL) {
        printf1("Error: UartRxQueue create failed. \n");

        while (1) {}
    }

    /* 创建二值信号量 */
    UartErrSem = xSemaphoreCreateBinary();

    if (UartErrSem == NULL) {
        printf1("Error: UartErrSem create failed. \n");

        while (1) {}
    }

    xTaskCreate(TaskRecv,
                "TaskRecv",
                configMINIMAL_STACK_SIZE + 128,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 高优先级异常处理任务 */
    xTaskCreate(TaskUartError,
                "TaskUartError",
                configMINIMAL_STACK_SIZE + 128,
                NULL,
                tskIDLE_PRIORITY + 2,
                NULL);

    vTaskStartScheduler();

    while (1) {}
}

如此，我们就在原本 "串口中断 + 消息队列 + 接收任务解析" 的基础上，又补充了一层 异常事件通知机制。

整个程序的运行逻辑，就可以概括为下面这样：

  1. USART1 接收到 1 个字节数据，进入接收中断
  2. 中断中尝试将该字节发送到 UartRxQueue 消息队列
  3. 如果发送成功，说明系统当前处理能力正常，程序继续按照原来的逻辑运行
  4. 如果发送失败，说明消息队列可能已经满了，也就是系统当前出现了异常情况
  5. 此时中断中不去直接做复杂处理，而是释放二值信号量 UartErrSem
  6. 高优先级任务 TaskUartError 一直阻塞等待该信号量
  7. 一旦信号量被释放，说明异常发生，TaskUartError 会被立即唤醒并执行相应处理逻辑

这样写有一个非常明显的好处：

中断中只负责"发现异常并上报异常"，而不负责"详细处理异常"。

计数信号量（了解）

除了二值信号量，FreeRTOS 还提供 计数信号量（Counting Semaphore） 作为一种任务间通信的手段。

计数信号量在实际项目中 使用频率并不算高，一般了解其原理和基本使用方式即可。

从功能上来说，计数信号量大体可以实现两类用途：

  1. 计数功能，释放一次信号，计数器的值就会 + 1：
    1. 比如某个中断每触发一次，就释放一次信号量，那么信号量的计数值就可以用来表示"事件发生了多少次"。
    2. 但这种用途完全可以用消息队列来实现，而且消息队列还能携带实际数据，比计数信号量好用。
    3. 因此，在实际工程中，如果只是为了统计事件次数，通常直接使用消息队列即可。
  2. 计数信号量真正比较适合的场景，是：系统中存在多个相同资源，而且存在多个任务同时竞争，此时需要进行资源数量管理。

例如：

系统中有多个缓冲区Buffer，此时多个任务都可能申请这些资源。

如果资源已经被全部占用，那么新的任务就需要 等待资源释放。

在这种场景下，就可以使用计数信号量来管理资源数量。

因此可以总结为一句话：

计数信号量的核心作用是：管理"多个相同资源"的数量。

理解这一点之后，计数信号量的使用方式其实就非常简单了。

而且：

计数信号量对于 "多个相同资源" 的管理问题，具有非常独特的作用，可以很好地表示 当前系统中还剩多少可用资源。

FreeRTOS 的其他任务间通信机制，一般很难直接实现类似的功能。（多任务竞争多个资源）

但可惜的是：

FreeRTOS更适用于资源紧张的嵌入式环境中，这种多资源竞争管理的场景，确实很少见。

连带着，计数信号量也就不太常用了。

但如果真的涉及到这种场景，还是可以考虑使用计数信号量。

计数信号量的本质

计数信号量和二值信号量，本质上是同一种东西。

甚至可以说：

计数信号量只是"容量更大的二值信号量"。

在 FreeRTOS 中：

所有的信号量，本质上都是基于消息队列实现的，计数信号量当然也不例外。

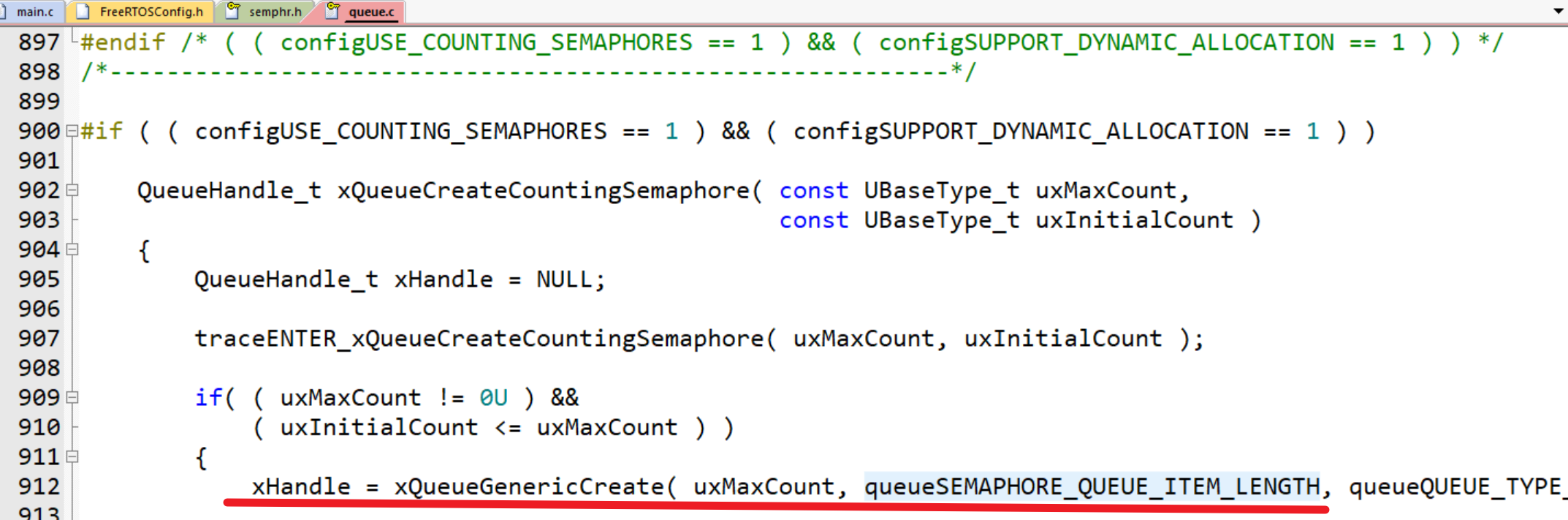

计数信号量在创建时，最终依然会调用xQueueGenericCreate()函数。

如下图所示：

这意味着：

  1. 计数信号量在底层仍然是一个消息队列结构体（Queue_t / xQUEUE）。
  2. 队列长度不再是 1，而是 uxMaxCount，元素大小仍然是 0

举个例子：

在创建计数信号量时，我们指定uxMaxCount的值是5，那么实际上等价于：

创建一个长度为 5 的消息队列，每个元素大小为 0 字节。

由于元素大小为 0 字节 ，因此这个队列仍然 不存储任何实际数据。

但是：

队列中"元素的个数"，就可以表示当前信号量的计数值。

这个数量，仍然保存在 Queue 控制结构体 中的成员：

c 复制代码
uxMessagesWaiting

因此：

计数信号量的计数值，其实就是uxMessagesWaiting的当前取值。

从底层结构来看，可以用一句话总结二值信号量和计数信号量：

  1. 二值信号量，本质是一个长度为1的"0字节消息队列"，用uxMessagesWaiting的1和0表示两种不同的状态。
  2. 计数信号量，本质是一个长度为N的"0字节消息队列"，把uxMessagesWaiting的具体值作为一个计数器。

理解了这一点之后，下面来学习计数信号量的操作API就非常简单了。

计数信号量的操作API

首先，计数信号量机制在 FreeRTOS 中是 可裁剪配置的功能。

它的使用依赖于下面这个宏是否开启：

c 复制代码
#define configUSE_COUNTING_SEMAPHORES 1

如果该宏被设置为 1，则表示 开启计数信号量功能。

如果该宏为 0，则表示 关闭计数信号量功能。

需要注意的是：

这个宏的默认值是 0，也就是说：计数信号量在 FreeRTOS 中默认是关闭的任务间通信机制。

如果需要在工程中使用计数信号量，就需要手动在 FreeRTOSConfig.h 文件中显式开启该宏。

现在，你已经知道计数信号量和二值信号量的区别：

计数信号量无非就是消息队列元素数量是N，uxMessagesWaiting的最大值是N的二值信号量。

所以计数信号量的操作 API 与二值信号量基本一致，只是 创建函数不同。

创建计数信号量xSemaphoreCreateCounting()

创建计数信号量的函数：xSemaphoreCreateCounting()

其函数原型如下：

c 复制代码
SemaphoreHandle_t xSemaphoreCreateCounting(
 UBaseType_t uxMaxCount,        // 底层消息队列的元素数量，也就是信号量允许的最大计数值，也就是uxMessagesWaiting的最大值
 UBaseType_t uxInitialCount // 计数值的初始值，也就是uxMessagesWaiting的初始值
);

举一个例子：

c 复制代码
SemaphoreHandle_t Sem;
Sem = xSemaphoreCreateCounting(5, 5);

函数的返回值和二值信号量并无不同，都是返回信号量句柄。

表示：

  1. uxMessagesWaiting成员的最大值是5
  2. uxMessagesWaiting成员的初始值是5

如果用计数信号量来表示可用资源数量：

  1. 当前最大可用资源数量为 5
  2. 当前可用资源数量为 5

获取信号量：xSemaphoreTake()

用于 获取信号量（表示获取消耗一个资源）。

该函数和二值信号量的获取信号是同一个函数：

c 复制代码
BaseType_t xSemaphoreTake(
    SemaphoreHandle_t xSemaphore,   // 要操作的信号量句柄
    TickType_t xTicksToWait         // 最大等待阻塞时间
);

返回值：

  1. pdTRUE，获取信号成功（资源获取成功）
  2. pdFALSE，获取信号失败（在规定时间内，获取资源失败）

对于计数信号量来说，xSemaphoreTake()函数调用一次，本质上是：uxMessagesWaiting--

释放信号量：xSemaphoreGive()

用于 释放信号量（表示释放，结束占用一个资源）。

该函数和二值信号量的释放信号是同一个函数：

c 复制代码
BaseType_t xSemaphoreGive(
    SemaphoreHandle_t xSemaphore    // 要操作的信号量句柄
);

返回值：

  1. pdTRUE，释放信号成功（资源释放成功，解除占用）
  2. pdFALSE，释放信号失败（对于资源管理来说，只要正确编写代码不存在消息队列满，导致资源释放失败的情况，因为只要总是先占用再释放）

对于计数信号量来说，xSemaphoreGive()函数调用一次，本质上是：uxMessagesWaiting++

在中断环境释放信号量：xSemaphoreGiveFromISR()

用于 在中断中，释放信号量（表示释放，结束占用一个资源）。

该函数和二值信号量的在中断中释放信号是同一个函数：

c 复制代码
BaseType_t xSemaphoreGiveFromISR(
    SemaphoreHandle_t xSemaphore,   // 要操作的二值信号量句柄
    BaseType_t *pxHigherPriorityTaskWoken   // 是否需要在ISR结束后，触发高优先级任务切换
);

返回值：

  1. pdTRUE，释放成功（资源释放成功，解除占用）
  2. pdFALSE，释放失败（对于资源管理来说，只要正确编写代码不存在消息队列满，导致资源释放失败的情况）

对于计数信号量来说，xSemaphoreGiveFromISR()函数调用一次，本质上是：uxMessagesWaiting++

只不过是在中断环境下完成这个事情。

计数信号量在资源管理上的约定

在使用计数信号量进行资源管理时，有一个非常重要的约定：

计数信号量的数值表示的是"当前可用资源数量"。

而不是：当前已使用资源数量。

因此在资源管理场景中，应当遵循如下规则：

  1. xSemaphoreCreateCounting(3, 3) → 共有3个可用资源，且一开始都处于可用状态。uxMessagesWaiting的初始值是3
  2. xSemaphoreTake() → 获取信号量 → 获取占用一个资源 → uxMessagesWaiting--
  3. xSemaphoreTake() → 释放信号量 → 释放，解除占用一个资源 → uxMessagesWaiting++

一旦计数变为：0

即说明：系统已经没有可用资源

新的任务调用 xSemaphoreTake() 想要获取资源时，就会 阻塞等待资源释放，如此就实现了对资源的管理。

代码示例

如果系统中有些资源需要多任务竞争使用，那么我们就可以使用 计数信号量 来实现这种资源管理场景。

参考代码示例如下：

c 复制代码
#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

#include "DebugUSART1.h"

/* 计数信号量：表示可用资源个数 */
SemaphoreHandle_t ResourceSem;

/* -------------------- 通用任务函数 -------------------- */
void TaskResource(void *argument) {
    char *taskName = (char *)argument;

    while (1) {
        /* 循环尝试获取资源 */
        while (xSemaphoreTake(ResourceSem, 500) != pdTRUE) {
            printf1("%s waiting resource\r\n", taskName);
        }

        printf1("%s get resource\r\n", taskName);

        /* 模拟占用资源 */
        vTaskDelay(10000);

        printf1("%s release resource\r\n", taskName);

        /* 释放资源 */
        xSemaphoreGive(ResourceSem);

        /* 稍微延时一下，方便观察现象 */
        vTaskDelay(1000);
    }
}

/* -------------------- main -------------------- */
int main(void) {
    DebugUSART1_Init();

    /*
        * 创建计数信号量
        * 最大计数值 = 2
        * 初始计数值 = 2
        * 表示系统当前有 2 个可用资源
        */
    ResourceSem = xSemaphoreCreateCounting(2, 2);

    if (ResourceSem == NULL) {
        while (1);
    }

    xTaskCreate(TaskResource,
                "TaskA",
                configMINIMAL_STACK_SIZE,
                "TaskA",
                tskIDLE_PRIORITY + 1,
                NULL);

    xTaskCreate(TaskResource,
                "TaskB",
                configMINIMAL_STACK_SIZE,
                "TaskB",
                tskIDLE_PRIORITY + 1,
                NULL);

    xTaskCreate(TaskResource,
                "TaskC",
                configMINIMAL_STACK_SIZE,
                "TaskC",
                tskIDLE_PRIORITY + 1,
                NULL);

    vTaskStartScheduler();

    while (1);
}

注：

如果printf1输出结果很乱，可以使用临界区加锁保障输出时不会发生任务切换。

通过这个示例可以清楚地看到：计数信号量的核心作用，就是管理"有限数量的资源"。

但这种场景，并不多见，了解即可。

互斥信号量

在之前的学习中，我们已经学习过 临界区（Critical Section）。

临界区的作用是：

在一小段代码执行期间，暂时禁用低优先级中断或禁止任务调度。

典型形式如下：

c 复制代码
taskENTER_CRITICAL();

/* 访问共享资源 */

taskEXIT_CRITICAL();

通过这种方式，可以确保：

在执行临界区代码期间，不会发生任务切换，也不会被低优先级中断打断。

这样就可以保证 共享资源访问的原子性，从而保证线程安全。

但是，临界区也存在明显的局限性。

临界区的特点是：执行期间 CPU 不能被打断，无论中断亦或者其他任务，都无法获得CPU执行权。

基于这样的特点，临界区的使用必须做到：

临界区的代码必须 尽快执行完成并退出，避免持续占用CPU导致破坏系统的实时性，甚至整个系统运行出现问题。

因此：

临界区只能用于保护非常短小的、执行迅速的代码片段。

但在实际系统中，还有另一种情况：某个资源需要被任务长时间占用。

例如：

  1. 串口发送数据
  2. 访问 I2C 总线
  3. 访问 SPI Flash
  4. 操作 OLED（本质上还是通信）
  5. ...

这些操作往往需要：

  1. 几百微秒
  2. 几毫秒
  3. 甚至更长时间

如果使用临界区保护这些操作，就会出现严重问题：整个系统在这段时间内 无法进行任务切换，也不能响应中断。

这显然是不可接受的。

因此，FreeRTOS 提供了另一种机制：

互斥信号量（Mutex）。

互斥信号量的核心思想是：

允许任务在等待资源时进入阻塞态，而不是一直占用 CPU。

当任务获取互斥信号量时：

  1. 如果共享资源空闲，任务会立即获得资源
  2. 如果资源被其他任务占用，当前任务会进入 阻塞态，主动放弃CPU执行权。
  3. 当共享资源释放后，阻塞任务会被唤醒。

这样：

在共享资源被占用的时候，CPU无需等待资源释放，还可以继续执行其他任务。

系统的 实时性和效率 都不会受到影响。

互斥信号量的本质

互斥信号量，本质上是一种特殊的二值信号量。

在 FreeRTOS 中：

互斥信号量同样是基于 消息队列机制实现的。

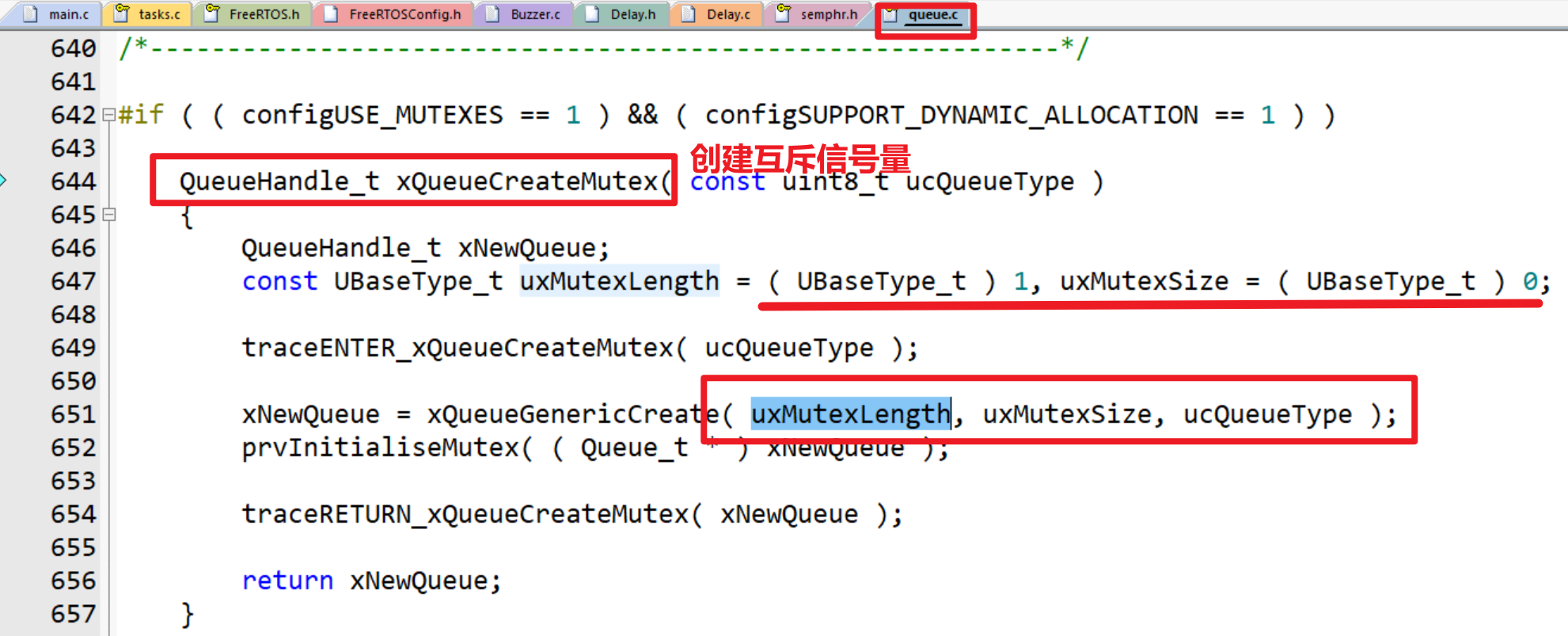

在创建互斥信号量时，内部最终同样会调用：

c 复制代码
xQueueGenericCreate()

源码如下图所示：

因此，从底层实现结构来看：

互斥信号量和二值信号量在消息队列层面是完全一致的。

具体表现为：

  1. 队列长度为 1
  2. 队列元素大小为 0 字节

同时，互斥信号量的状态同样是通过队列结构体中的成员 uxMessagesWaiting 的取值来表示。

从当前这些内容来看，互斥信号量和二值信号量几乎没有区别。

但是需要注意：

虽然二者使用的是同一个成员变量 uxMessagesWaiting，但在两种信号量中的 语义含义是完全不同的。

在 二值信号量 中：

成员 uxMessagesWaiting 的取值表示 信号是否存在：

  1. 当 uxMessagesWaiting = 1 时，表示 信号存在
  2. 当 uxMessagesWaiting = 0 时，表示 信号不存在

而在 互斥信号量 中：

成员 uxMessagesWaiting 的取值表示 资源是否被占用：

  1. 当uxMessagesWaiting = 1时，表示 互斥信号量可用（即资源空闲）
  2. 当uxMessagesWaiting = 0时，表示 互斥信号量已被占用（即资源不可用）

因此：

当某个任务成功获取互斥信号量后，uxMessagesWaiting 会从 1 变为 0，表示资源已经被占用。

此时如果其他任务再次尝试获取该互斥信号量：

由于信号量已经不可用，这些任务就会进入 阻塞状态，等待资源释放。

只有当当前持有资源的任务调用 xSemaphoreGive() 释放互斥信号量后，其他等待的任务才有机会再次获取该资源。

因此，互斥信号量的主要作用是：

当多个任务需要访问同一个共享资源时，通过互斥信号量保证同一时刻只有一个任务能够访问该资源，从而实现对共享资源的线程安全访问。

从这个角度出发，在很多情况下，我们也会把 互斥信号量 直接称为：

FreeRTOS 中的"互斥锁"（Mutex Lock）。

当某个任务成功获取互斥信号量后，就相当于 获得了这把锁，并且 独占对应的共享资源。

只要该任务 不主动释放这把锁，其他任务就无法获取该互斥信号量，也就无法进入对共享资源的访问代码。

互斥锁可以保证某一段代码在同一时刻只会被一个任务执行。

这段被保护的代码区域，也可以称之为 临界区（Critical Section）。（思考一下和之前的临界区有啥区别）

例如，下列伪代码就展示了多个任务通过互斥锁访问共享资源的过程：

c 复制代码
// 任务A
获取互斥锁        // 成功获取锁，独占共享资源
....              // 对共享资源进行访问
释放互斥锁        // 资源使用完毕，释放锁


// 任务B
获取互斥锁        // 若此时锁已被任务A占用，则任务B会阻塞等待
....              // 成功获取锁后，访问共享资源
释放互斥锁

当 任务A获取互斥锁后 ，如果 任务B尝试获取该锁 ，由于资源已经被占用，任务B就会进入 阻塞状态，直到任务A释放互斥锁为止。

反之亦然。

互斥锁的实现原理

上面我们讲到：

互斥信号量本质上可以看作是一种 互斥锁。

如果某个任务已经获取了互斥锁，那么：

其余任务再次尝试获取该锁时，就无法成功获取锁，只能 进入阻塞状态，等待锁被释放。

但是这里就会产生一个非常重要的问题：

如果互斥信号量只是一个简单的二值信号量结构，那么它显然无法实现真正的"互斥锁"机制。

原因其实很简单：

系统必须知道：这把锁当前到底是被哪个任务持有。

如果系统不知道锁的持有者是哪个任务，那么系统甚至无法判断当前任务是否持有锁，无法决定当前任务能否访问共享资源。

因此，在 FreeRTOS 中：

互斥信号量在普通信号量的基础上，额外增加了用于记录锁持有者的信息。

在源码中可以看到如下结构：

其中最关键的成员是：xMutexHolder

它用于记录：当前持有互斥锁的任务句柄（TaskHandle_t）。

此后，如果其他任务再次尝试获取该互斥锁，而锁已经被占用，则该任务会进入阻塞状态，等待锁释放。

下面总结一下互斥锁的实现原理：

  1. 通过 uxMessagesWaiting 表示互斥锁的占用状态。
    1. 当 uxMessagesWaiting = 1 时，表示锁未被占用（资源可用）；
    2. 当 uxMessagesWaiting = 0 时，表示锁已被占用（资源不可用）。
  2. 通过 xMutexHolder 记录当前持有互斥锁的任务。
    1. 系统可以根据该成员判断 锁当前的持有者是谁，从而确定当前任务是否具有共享资源的访问权。
    2. 如果当前任务不具有共享资源的访问权，那么当前任务会进入阻塞状态，主动下CPU。

可以看到，二值配合，才真正实现了 互斥锁的机制。

优先级反转问题

FreeRTOS是一种多任务环境，优先级抢占式实时操作系统。

这意味着，正常情况下，优先级越高的任务越先执行，而且只要该任务不主动放弃CPU，那么它会一直执行下去。

但系统中一旦引入互斥信号量，使用互斥锁，就不可避免的会带来------优先级反转问题（Priority Inversion）

什么是优先级反转？

高优先级任务反而被低优先级任务"间接阻塞"，明明高优先级任务处于就绪态，却始终无法上CPU，这种异常现象就是优先级反转。

下面具体来看一个场景（只是为了演示优先级反转问题，实际上FreeRTOS中不会这么运行）。

假设系统中有三个任务：

  1. TaskHigh（高优先级5）
  2. TaskMedium（中优先级3）
  3. TaskLow（低优先级1）

同时有一个共享资源，例如 串口，使用互斥信号量进行保护。

系统执行过程可能如下：

第一步：

系统启动时，只有低优先级任务 TaskLow 处于就绪态，其余任务还没有进入就绪状态。

于是低优先级的任务，先执行。

于是低优先级的任务，获取互斥锁，共享资源被TaskLow任务使用。

第二步：

高优先级任务 TaskHigh 变为就绪态，并尝试获取同一个 互斥锁。

但是：

互斥锁 已经被 TaskLow 占用，且没有被释放。

因此：

TaskHigh 只能进入阻塞态等待。

第三步：

这时 TaskMedium 变为就绪态。

由于：

TaskMedium 的优先级 高于 TaskLow ，因此调度器会让 TaskMedium 运行。

而且任务 TaskMedium 不会主动放弃CPU，它会一直运行下去。

此时整个系统中的三个任务，它们的运行情况是：

  1. TaskHigh → 等待获取互斥锁，等待共享资源（阻塞）
  2. TaskMedium → 一直运行，一直占着CPU不放。
  3. TaskLow → 处于就绪态，但优先级低，无法获取CPU，没有执行权。

结果就是：

真正持有互斥锁的 TaskLow 无法运行，自然也无法释放 Mutex。

而 TaskHigh 又必须等待 Mutex。

于是就出现了一种奇怪的情况：高优先级任务，反而被中优先级任务间接阻塞了，高优先级的任务反而没有机会执行了。

这就是：优先级反转问题。

简单一句话总结：

高优先级任务因为资源竞争，被更低优先级任务间接阻塞执行。

这种情况显然是不合理的，那么如何解决这种优先级反转问题呢？

互斥信号量的重要机制：优先级继承

为了解决 优先级反转问题，FreeRTOS 在 互斥信号量 中实现了一种重要机制：优先级继承（Priority Inheritance）。

其核心思想其实非常简单：

当高优先级任务因等待互斥锁而进入阻塞状态时，系统会 临时提升当前锁持有任务的优先级，

使其优先级 提升到与等待该锁的最高优先级任务相同。

我们仍然用刚才的三个任务来举例：

  1. TaskHigh（优先级5）
  2. TaskMedium（优先级3）
  3. TaskLow（优先级1）

系统的真实运行过程如下：

第一步：

系统启动时，只有低优先级任务 TaskLow 处于就绪态，其余任务还没有进入就绪状态。

于是低优先级的任务，先执行。

于是低优先级的任务，获取互斥锁，共享资源被TaskLow任务使用。

第二步：

高优先级任务 TaskHigh 变为就绪态，并尝试获取同一个 互斥锁。

但是：互斥锁 已经被 TaskLow 占用，且没有被释放。

因此：TaskHigh 只能进入阻塞态等待。

这时 FreeRTOS 会发现：

高优先级任务正在等待一个被低优先级任务占用的 互斥锁。

于是系统会执行 优先级继承机制：

临时把 TaskLow 的优先级提升到 TaskHigh 的优先级。

也就是说，原本的优先级关系是：

TaskHigh 5

TaskMedium 3

TaskLow 1

触发优先级继承后变成：

TaskHigh 5 (阻塞)

TaskLow 5 (临时提升)

TaskMedium 3

第三步：

此时即使 TaskMedium 进入就绪态，由于 TaskLow 的优先级已经被提升到 5 ，因此 TaskLow 会优先运行。

这样 TaskLow 执行完共享资源访问操作，并释放 互斥锁。

第四步：

互斥锁 释放后：

  1. TaskHigh 立即被唤醒
  2. TaskHigh 立刻抢占 CPU（优先级最高）

与此同时：

释放互斥锁后，TaskLow 的优先级会恢复为原来的优先级。

系统优先级关系恢复正常。

因此可以用一句话总结 优先级继承机制：

当高优先级任务等待互斥资源时，系统会临时提升资源持有者的优先级，使其尽快释放资源。

需要特别注意的一点是：

优先级继承只存在于互斥信号量中，其余信号量没有这样的机制。

所以我们可以得出一个结论：

如果需求是针对单一共享资源的保护，推荐使用互斥信号量。

互斥信号量的操作API

首先，互斥信号量机制在 FreeRTOS 中是 可裁剪配置的功能。

它的使用依赖于下面这个宏是否开启：

c 复制代码
#define configUSE_MUTEXES 1

如果该宏被设置为 1，则表示 开启互斥信号量功能。

如果该宏为 0，则表示 关闭互斥信号量功能。

需要注意的是：

这个宏的默认值是 0，也就是说：互斥信号量在 FreeRTOS 中默认是关闭的任务间通信机制。

如果需要在工程中使用计数信号量，就需要手动在 FreeRTOSConfig.h 文件中显式开启该宏。

互斥信号量的API只需要学习一个新的。

创建互斥信号量：

c 复制代码
SemaphoreHandle_t xSemaphoreCreateMutex(void);

该函数用于 创建一个互斥信号量（互斥锁），返回值是一个互斥信号量句柄。

需要注意的是：

互斥信号量在创建成功后，其内部状态默认是 可用状态，也就是：

c 复制代码
uxMessagesWaiting = 1

表示当前没有任务占用该锁。

当任务需要访问共享资源时，可以调用如下函数 获取互斥锁：

c 复制代码
BaseType_t xSemaphoreTake(
 SemaphoreHandle_t xSemaphore,
 TickType_t xTicksToWait
);

如果互斥锁当前 没有被其他任务占用，那么任务就可以成功获取锁，并进入临界区访问共享资源。

如果互斥锁 已经被其他任务持有 ，那么当前任务就会根据 xTicksToWait 的设置：

  1. 立即返回失败
  2. 或进入 阻塞状态等待锁释放

当任务使用完共享资源后，需要调用以下函数 释放互斥锁：

c 复制代码
BaseType_t xSemaphoreGive(
    SemaphoreHandle_t xSemaphore
);

释放互斥锁后，系统会：

  1. 将锁状态恢复为 可用
  2. 并唤醒等待该锁的任务

需要特别注意的是：

互斥锁必须由"锁的持有者任务"进行释放。

也就是说：

获取互斥锁的任务，必须由 同一个任务调用 xSemaphoreGive() 释放锁。

否则将会导致系统行为异常。

最后总结一下互斥信号量的基本使用流程：

c 复制代码
创建互斥锁 (xSemaphoreCreateMutex)
    ↓
任务获取互斥锁 (xSemaphoreTake)
    ↓
访问共享资源
    ↓
释放互斥锁 (xSemaphoreGive)

通过这种方式，就可以在多任务环境下实现 对共享资源的互斥访问。

一个很重要的经验总结

到这里为止，三种常见的信号量机制：二值信号量、计数信号量、互斥信号量，我们已经全部学完了。

我们可以对 信号量相关的操作 API 做一个简单的总结。

有以下几条：

  1. 三种信号量的创建函数各不相同，但本质上都是创建消息队列，返回消息队列句柄。
  2. 释放信号量都使用xSemaphoreGive()函数：
    1. 对于二值信号量而言，释放信号量表示信号状态从无到有，从0到1。
    2. 对于计数信号量和互斥信号量而言，释放信号量表示资源被释放，可用资源增加。
    3. 本质上，都是uxMessagesWaiting++
  3. 获取信号量都使用xSemaphoreTake()函数：
    1. 对于二值信号量而言，获取信号量表示信号状态从有到无，从1到0。
    2. 对于计数信号量和互斥信号量而言，获取信号量表示资源被获取占用，可用资源减少。
    3. 本质上，都是uxMessagesWaiting--
  4. 牢牢记住：Give 表示释放，Take 表示获取，三种信号量使用同样的函数进行获取和释放。

记住这几点，在理解和使用信号量机制时，很多问题都会变得更加清晰。

优先级继承：代码演示

对于下列演示代码：

Buzzer.h头文件：

c 复制代码
#ifndef __BUZZER_H
#define __BUZZER_H

#include "stm32f10x.h"

/* 初始化蜂鸣器 IO口接入PA0引脚 低电平工作 */
void Buzzer_Init(void);

/* 翻转蜂鸣器状态 */
void Buzzer_Toggle(void);

#endif

Buzzer.c实现源文件：

c 复制代码
#include "Buzzer.h"

/**
 * @brief  初始化蜂鸣器 GPIO
 * @note   蜂鸣器接在 PA0，低电平响
 */
void Buzzer_Init(void) {
    /* 1. 开启 GPIOA 时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    /* 2. 配置 PA0 为推挽输出 */
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* 默认关闭蜂鸣器 */
    GPIO_SetBits(GPIOA, GPIO_Pin_0);
}


/**
 * @brief  翻转蜂鸣器状态
 */
void Buzzer_Toggle(void) {
    if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_0) == Bit_SET) {
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
    } else {
        GPIO_SetBits(GPIOA, GPIO_Pin_0);
    }
}

main.c源文件：

c 复制代码
#include "stm32f10x.h"
#include "Delay.h"
#include "Buzzer.h"
#include "DebugUSART1.h"

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

/* 串口互斥信号量 */
SemaphoreHandle_t UartMutex;

/*
任务优先级关系：
    TaskLow     低优先级，先获取互斥锁
    TaskMedium  中优先级，模拟普通任务不断运行
    TaskHigh    高优先级，后续尝试获取互斥锁

    用于演示：

    1. 低优先级任务先持有锁
    2. 高优先级任务随后申请锁，被阻塞
    3. 中优先级任务本来会抢占低优先级任务
    4. 但由于使用的是 Mutex，具有优先级继承机制，低优先级任务会临时提升优先级
*/

/* -------------------- 低优先级任务：先持有互斥锁，使用共享串口 -------------------- */
void TaskLow(void *argument) {
    while (1) {
        printf1("\r\n[TaskLow] try take mutex\r\n");

        /* 低优先级任务先获取互斥锁 */
        xSemaphoreTake(UartMutex, portMAX_DELAY);

        printf1("[TaskLow] take mutex\r\n");

        /*
            模拟持锁工作较长时间

            这里故意分多次延时，
            让调度器有机会切换到别的任务，
            方便观察优先级继承现象。
        */
        for (int i = 1; i < 6; i++) {
            printf1("[TaskLow] working %d\r\n", i);
            Delay_Ms(1000); // TIM2实现的延时，会占用CPU进行延时
        }

        printf1("[TaskLow] give mutex\r\n");

        /* 释放互斥锁 */
        xSemaphoreGive(UartMutex);
    }
}

/* -------------------- 高优先级任务：后续申请互斥锁，使用共享串口 -------------------- */
void TaskHigh(void *argument) {
    /*
        先延时一段时间，
        确保 TaskLow 先上CPU拿到锁
    */
    vTaskDelay(500);

    while (1) {
        printf1("\r\n[TaskHigh] try take mutex\r\n");

        /*
        此时锁通常还在 TaskLow 手里，
        所以 TaskHigh 会进入阻塞态等待。
        */
        xSemaphoreTake(UartMutex, portMAX_DELAY);

        printf1("[TaskHigh] take mutex\r\n");

        for (int i = 1; i < 6; i++) {
            printf1("[TaskHigh] working %d\r\n", i);
            Delay_Ms(1000); // TIM2实现的延时，会占用CPU进行延时
        }

        printf1("[TaskHigh] give mutex\r\n");

        xSemaphoreGive(UartMutex);

        // 延时主动让出CPU
        // 否则高优先级任务会一直获取锁
        vTaskDelay(1000);
    }
}

/* -------------------- 中优先级任务：不使用共享串口，使用一个蜂鸣器代表工作 -------------------- */
void TaskMedium(void *argument) {
    /*
        先延时一段时间，
        确保 TaskLow 先上CPU拿到锁
    */
    vTaskDelay(1000);   // 注意这里的延时时间更长

    while (1) {
        /*
            中优先级任务不访问共享串口资源，
            只做蜂鸣器周期工作。
        */
        Buzzer_Toggle();
        vTaskDelay(200);
        //Delay_Ms(200);
    }
}

/* -------------------- main -------------------- */
int main(void) {
    // 初始化串口和TIM2定时器
    DebugUSART1_Init();
    Delay_Init();
    Buzzer_Init();

    /* 创建互斥锁 */
    UartMutex = xSemaphoreCreateMutex();

    /* 创建低优先级任务 */
    xTaskCreate(TaskLow,
                "TaskLow",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 创建中优先级任务 */
    xTaskCreate(TaskMedium,
                "TaskMedium",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 2,
                NULL);

    /* 创建高优先级任务 */
    xTaskCreate(TaskHigh,
                "TaskHigh",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 3,
                NULL);

    /* 启动调度器 */
    vTaskStartScheduler();

    while (1);
}

其中Delay_Ms是前面定时器阶段讲过，写过的，基于TIM2定时器实现的CPU阻塞式忙等待延时。

也就是说：使用Delay_Ms进行延时，会占用CPU进行阻塞。

这段代码的设计是这样的：

  1. 高优先级和低优先级任务竞争同一个串口资源。
  2. 中等优先级的任务，控制蜂鸣器翻转工作。

通过这段代码，你可以自行测试一下互斥信号量的工作机制原理。

互斥信号量 VS 计数信号量

在 FreeRTOS 中，互斥信号量 和 计数信号量 在底层实现上其实非常相似，它们本质上都是基于 消息队列机制 实现的。

而且看起来，它们都和资源管理、保护有关系。

但实际上，两者有明显区别。

互斥信号量（Mutex） 用于 保护单一共享资源。

其核心特点是：

  1. 同一时刻 只允许一个任务获取资源
  2. 内核会记录 当前资源持有者
  3. 支持 优先级继承机制，用于解决优先级反转问题

因此，互斥信号量通常用于：

  1. 保护串口
  2. 保护 SPI / I2C 总线
  3. 保护 OLED 的操作
  4. 保护一个全局数据结构，比如一个全局共享的Buffer

本质上，它解决的是：多个任务竞争同一个资源的线程安全问题。

计数信号量（Counting Semaphore） 则用于 管理多个相同资源的数量。

其核心特点是：

  1. 同时允许 多个任务获取资源
  2. 资源数量由 计数值控制
  3. 没有 优先级继承机制

例如：

如果系统中有 3 个相同资源 ，那么最多允许 3 个任务同时获取资源，当资源耗尽时，新的任务必须等待。

因此，计数信号量解决的是：

多个任务竞争多个同类资源的问题。

可以用一句话简单总结两者的区别：

互斥信号量：保护一个共享资源。

计数信号量：管理多个同类型资源，避免在资源已经耗尽的情况下，任务仍然继续去抢占资源。

在嵌入式开发这种资源紧张的前提背景下，互斥信号量显然是更常用的。

互斥信号量是学习信号量的重点。

其余需要了解的细节

在 优先级反转 和 优先级继承 讲完之后，关于互斥信号量，其实还有几个比较实用的注意点，可以简单了解一下。

第一，互斥信号量必须由持有者释放

互斥信号量有一个基本规则：谁获取，谁释放。

例如：

c 复制代码
TaskA  xSemaphoreTake(Mutex);
TaskB  xSemaphoreGive(Mutex);   // 不允许，不允许

这种用法会导致系统误以为锁被释放，从而破坏互斥访问，可能导致A和B两个任务同时访问共享资源。

同时这种做法还会破坏优先级继承机制。

总之，互斥锁必须遵循 "谁加锁，谁解锁" 的原则。

第二，互斥信号量不能在中断中使用（重点！！！！！）。

互斥信号量 只能在任务环境中使用，不能在中断服务函数（ISR）中使用。

原因是：

互斥信号量会记录锁持有者的任务句柄，而中断显然不是任务，没有任务句柄。

而且互斥信号量涉及 优先级继承机制，而中断并不是任务，没有任务优先级，也不存在任务调度关系。

因此：不要在中断中尝试使用互斥信号量。

第三，递归和函数嵌套中使用互斥信号量（了解）。

FreeRTOS 还提供了一种特殊的互斥信号量：

递归互斥信号量（Recursive Mutex）

创建函数：

c 复制代码
xSemaphoreCreateRecursiveMutex()

它允许 同一个任务多次获取同一个 Mutex，但释放时也必须释放相同次数。

通过下面的一个成员实现：

这种机制主要用于 函数嵌套调用时的资源保护，实际项目中使用较少，了解即可。

扩展问题：如果中断当中需要保护共享资源怎么办？

这是一个很好的问题，甚至很值得在面试中问一问。

在一个嵌入式系统中，共享资源大多是：

  1. 某个外设资源
  2. 某个缓冲区Buffer
  3. 某个全局变量
  4. ...

如果这些共享资源，需要同时被中断和任务访问，甚至被两个中断同时访问。

看起来，如果不采取任何保护机制，就非常有可能出现。

所以，理论上来说，中断访问共享资源时，也需要保护。

但从实际工程角度出来，我们不应该这么设计系统，也就是说：

在实际工程中，优良的设计是：不要在中断中处理复杂共享资源。

设计良好的嵌入式系统中，应当遵循一个原则：尽量不要让中断去操作复杂的共享资源。

具体来说：

  1. 中断只负责产生事件，产生信号，发送通知。
  2. 而不要让中断去处理事件，处理信号，处理通知。
  3. 中断只负责产生数据或事件，而任务负责消费和处理这些数据。

这样设计至少有三点好处：

  1. 中断可以更加短平快，执行时间更短，这符合中断的设计哲学。
  2. 避免复杂的同步问题，而不处理这些问题就可以更好的实现第一条。
  3. 系统实时性更好，这是第一条和第二条带来的好处。

FreeRTOS官方也更推荐使用这种设计方式。

也就是说：解决问题，不仅可以选择解决问题本身，还可以解决问题的提出者。

记住：系统设计远比单纯技术实现更重要。

当然，如果某些情况下 中断确实需要访问共享资源，那么也可以使用最简单的保护方法：

短暂关闭中断，也就是使用临界区。

c 复制代码
// 中断ISR当中
UBaseType_t uxSavedInterruptStatus;

uxSavedInterruptStatus = taskENTER_CRITICAL_FROM_ISR();

/* 访问共享资源 */

taskEXIT_CRITICAL_FROM_ISR( uxSavedInterruptStatus );

但需要注意：临界区必须短平快。

所以总结来说：

如果中断中需要保护共享资源，可以使用临界区。

但更好的系统设计方式是：

让中断只产生事件，由任务去处理资源。

这样既简单，也更安全，也是 FreeRTOS 推荐的设计模式。

总结如下：

  1. 如果共享资源只是 全局变量或 Buffer 缓冲区 ，在中断中使用 临界区简单保护 一下通常问题不大。
  2. 但如果共享资源是 串口、I2C 等重量级通信外设 资源，一般 不建议在中断中直接处理数据。
  3. 更合理的做法是：中断只负责产生事件，任务负责处理数据。也就是：中断做通知，任务做处理。

临界区和互斥信号量的案例对比

如果是对 轻量级资源 的共享竞争，比如竞争某个全局变量、某个缓冲区等，此时使用 临界区 是完全可以的。

因为这类资源的临界区代码通常 非常短、执行很快。

虽然理论上临界区会 短时间禁止任务切换，对系统实时性有一定影响，但为了保证数据访问的正确性，这种开销是完全可以接受的。

但如果是对 重量级资源 的共享竞争，比如：

多个任务竞争 某个外设资源（串口、I2C、SPI 等）

此时就更建议使用 互斥信号量 来进行访问控制，从而提升整体系统的运行效率。

你可以这样理解这两种机制的区别：

  1. 临界区的含义是：在临界区代码执行期间，调度器被暂时锁定，其它任务无法进行任务切换，必须等待临界区执行结束。
  2. 互斥信号量的含义是：只有需要竞争该资源的任务才会等待锁，而不涉及该资源的任务仍然可以正常被调度执行。

再用一个更通俗的类比来理解：

  1. 临界区就像是：
    1. 所有人都必须排队竞争同一个资源
    2. 后面的人，都必须等待前面的人完成操作之后，才能得以运行。
    3. 如果每个人的操作都很快，那问题不大，即便后面的人也能很快得到资源。
    4. 但如果把每个人操作的时间都延长，那后面的人想要获取资源就非常困难了。
  2. 互斥信号量则像是：
    1. 愿意竞争资源的人就排队。
    2. 既然你愿意竞争资源，愿意排队，那么即便等得久一些也是你乐意的。
    3. 而不需要这个资源的人，可以继续去做自己的事情，不会受到影响。

经过多次讲解，相信大家已经对临界区和互斥信号量的区别，有了一定的了解。

下面我们再通过两段代码加深对它们区别的理解。

首先，我们仍然继续使用上面代码中写过的蜂鸣器模块代码。

随后我们在系统中，创建3个优先级一致的任务：

  1. 任务A和任务B竞争，同一个串口资源，进行串口输出。
  2. 任务C只负责翻转蜂鸣器状态。
  3. 由于三者优先级一致，采用时间片轮转调度，理论上蜂鸣器能够正常工作。

如果采用临界区来实现：

c 复制代码
#include "stm32f10x.h"
#include "Delay.h"

#include "FreeRTOS.h"
#include "task.h"
#include "Buzzer.h"
#include "DebugUSART1.h"

/* -------------------- 任务Beep：周期性蜂鸣器节拍 -------------------- */
void TaskBeep(void *argument) {
    while (1) {
        /* 翻转蜂鸣器的工作状态 */
        Buzzer_Toggle();

        /* 间隔 200ms */
        vTaskDelay(200);
    }
}


/* -------------------- 任务A：发送大量串口数据 -------------------- */
void TaskA(void *argument) {
    while (1) {
        /*
            进入临界区

            这样做可以保证：
            当前任务在整个打印期间，不会被其它任务打断，
            从而避免 TaskA 和 TaskB 的输出内容交叉混乱。

            但问题是：
            临界区期间，系统调度会受到影响。
        */
        taskENTER_CRITICAL();

        printf1("---------- TaskA START ----------\n");

        for (int i = 0; i < 20; i++) {
            printf1("TaskA running %d : 1234567890 ABCDEFGHIJKLMNOPQRSTUVWXYZ\r\n", i);
        }

        printf1("---------- TaskA END ----------\n\n");

        /* 退出临界区，恢复正常调度 */
        taskEXIT_CRITICAL();

        /* 延时一段时间 */
        vTaskDelay(500);
    }
}

/* -------------------- 任务B：发送大量串口数据 -------------------- */
void TaskB(void *argument) {
    while (1) {
        /*
            TaskB 也采用临界区保护串口发送
        */
        taskENTER_CRITICAL();

        printf1("---------- TaskB START ----------\n");

        for (int i = 0; i < 20; i++) {
            printf1("TaskB running %d : abcdefghij klmnopqrstuvwxyz 1234567890\r\n", i);
        }

        printf1("---------- TaskB END ----------\n\n");

        taskEXIT_CRITICAL();

        vTaskDelay(500);
    }
}

int main(void) {
    DebugUSART1_Init();
    Buzzer_Init();

    /* 串口任务 */
    xTaskCreate(TaskA,
                "TaskA",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    xTaskCreate(TaskB,
                "TaskB",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 蜂鸣器节拍任务 */
    xTaskCreate(TaskBeep,
                "TaskBeep",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    vTaskStartScheduler();

    while (1);
}

在这个实现中：

蜂鸣器任务实际上 和串口资源毫无关系，它根本不需要参与串口资源的竞争。

但由于 临界区会锁定调度器，在任务A或任务B执行串口输出期间，其它任务都无法进行任务切换。

而串口打印本身是一个 相对耗时的操作，因此临界区会持续较长时间。

最终就会导致：

蜂鸣器任务无法按时获得CPU执行时间，表现为 断断续续、不规律、甚至卡顿式的工作状态。

如果采用互斥信号量来实现：

c 复制代码
#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"

#include "DebugUSART1.h"
#include "Buzzer.h"

/* 串口互斥信号量句柄 */
SemaphoreHandle_t UartMutex;

/* -------------------- 任务A：发送大量串口数据 -------------------- */
void TaskA(void *argument) {
    while (1) {
        /*
            申请串口资源

            如果串口当前被其它任务占用，
            当前任务会进入阻塞态等待，
            不会一直占着 CPU 不放。
        */
        xSemaphoreTake(UartMutex, portMAX_DELAY);

        printf1("---------- TaskA START ----------\n");

        for (int i = 0; i < 20; i++) {
            printf1("TaskA running %d : 1234567890 ABCDEFGHIJKLMNOPQRSTUVWXYZ\r\n", i);
        }

        printf1("---------- TaskA END ----------\n\n");

        /* 释放串口资源 */
        xSemaphoreGive(UartMutex);

        // vTaskDelay(500);
    }
}

/* -------------------- 任务B：发送大量串口数据 -------------------- */
void TaskB(void *argument) {
    while (1) {
        /* 申请串口资源 */
        xSemaphoreTake(UartMutex, portMAX_DELAY);

        printf1("---------- TaskB START ----------\n");

        for (int i = 0; i < 20; i++) {
            printf1("TaskB running %d : abcdefghij klmnopqrstuvwxyz 1234567890\r\n", i);
        }

        printf1("---------- TaskB END ----------\n\n");

        /* 释放串口资源 */
        xSemaphoreGive(UartMutex);

        // vTaskDelay(500);
    }
}

/* -------------------- 任务Beep：周期性蜂鸣器节拍 -------------------- */
void TaskBeep(void *argument) {
    while (1) {
        /* 翻转蜂鸣器的工作状态 */
        Buzzer_Toggle();

        /* 间隔 200ms */
        vTaskDelay(200);
    }
}

/* -------------------- main -------------------- */
int main(void) {
    /* 初始化硬件 */
    DebugUSART1_Init();
    Buzzer_Init();

    /* 创建互斥信号量 */
    UartMutex = xSemaphoreCreateMutex();

    /* 创建任务A */
    xTaskCreate(TaskA,
                "TaskA",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 创建任务B */
    xTaskCreate(TaskB,
                "TaskB",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 创建蜂鸣器任务 */
    xTaskCreate(TaskBeep,
                "TaskBeep",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 启动调度器 */
    vTaskStartScheduler();

    while (1);
}

在这种实现方式中：

只有 任务A 和 任务B 需要竞争串口资源，因此它们会通过 互斥信号量 进行访问控制。

当某个任务获取不到互斥信号量时，它会 进入阻塞态等待，不会持续占用 CPU。

而 蜂鸣器任务并不参与串口资源的竞争，因此它不会被迫等待阻塞。

蜂鸣器任务仍然可以按照 时间片轮转调度 正常获得执行机会，从而保持稳定的节拍工作。

信号量总结

到这里，我们已经把 FreeRTOS 中最常用的三类信号量机制全部讲完了，分别是：

  1. 二值信号量（Binary Semaphore）
  2. 计数信号量（Counting Semaphore）
  3. 互斥信号量（Mutex）

虽然这三种机制在使用形式上比较相似，都是通过 Take / Give 进行操作，但它们在 设计目的和使用场景 上是有所区别的。

简单总结如下：

类型 本质 主要作用
二值信号量 长度为1、元素大小为0的消息队列 任务同步 / 事件通知
计数信号量 长度>1、元素大小为0的消息队列 管理同类型的多个资源
互斥信号量 记录持有者，实现优先级继承机制的特殊二值信号量 保护重量级共享资源

从使用角度来看，可以这样理解：

  1. **二值信号量，**常用于 任务同步，例如：中断通知任务、任务之间的事件触发。
  2. 计数信号量 ，用于 管理同类型的多个资源，例如：多个缓冲区、多个连接、多个设备资源等。
  3. 互斥信号量 ，用于 保护重量级共享资源，例如：串口、I2C、SPI 等外设资源访问控制。

不过在实际的嵌入式开发中，真正 最重要、也最常使用的，往往是 互斥信号量（Mutex），也就是我们常说的 互斥锁。

计数信号量 用于管理多个同类型资源，在嵌入式系统中这样的场景很少见，因此计数信号量的使用频率也很低。

而 二值信号量 在很多场景下，已经被 任务通知（Task Notification）机制 所替代。

这是 FreeRTOS 官方非常力推的一种任务间通信方式。

下一章节，我们就来详细看看 任务通知 是如何工作的。

相关推荐
大阳1231 小时前
ARM6.(时钟设置，EPIT定时器)
单片机·嵌入式硬件·gpt·arm·时钟·imx6ull·epit
抓虾爪1 小时前
STM32F407VGT6一站式配齐丨粤科源兴ST分销商，同系列F4/F7/H7均可配套
stm32·单片机·嵌入式硬件
minglie12 小时前
zynq的网口和串口透传
学习
神奇的小猴程序员2 小时前
学习查理・芒格思维模型，整理自用资料查阅渠道
学习
项目題供诗2 小时前
STM32-输入捕获模式测频率&PWMI模式测频率占空比（十五）
stm32·单片机·嵌入式硬件
xian_wwq2 小时前
【学习笔记】提示词注入完全指南：五种变体，一套防御体系
笔记·学习·ai安全
做cv的小昊2 小时前
计算机图形学：【Games101】学习笔记06——几何（曲线和曲面、网格处理）、阴影图
c++·笔记·学习·游戏·图形渲染·几何学·光照贴图
AOwhisky2 小时前
MySQL 学习笔记（第二期）：SQL 语言之库表操作与数据类型
linux·运维·数据库·笔记·sql·学习·mysql
段一凡-华北理工大学2 小时前
工业领域的Hadoop架构学习~系列文章11：Kerberos安全认证
数据仓库·hadoop·学习·架构·高炉炼铁·工业智能体·高炉炼铁智能化
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03【AI】2026 年具身智能模型和世界模型总结04Codex 下载安装指南：Windows 和 macOS 官方版下载05【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法06Codex 桌面端更新后 Chrome 插件和 Computer Use 不可用，怎么排查和修复07CC-Switch 下载、安装与使用配置指南【2026.5.29】08裂开！ChatGPT 居然开始要手机号验证，附详细解决方法09Codex 接入 DeepSeek API 完整配置文档10CC-Switch & Claude 基于 Linux 服务器安装使用指南
