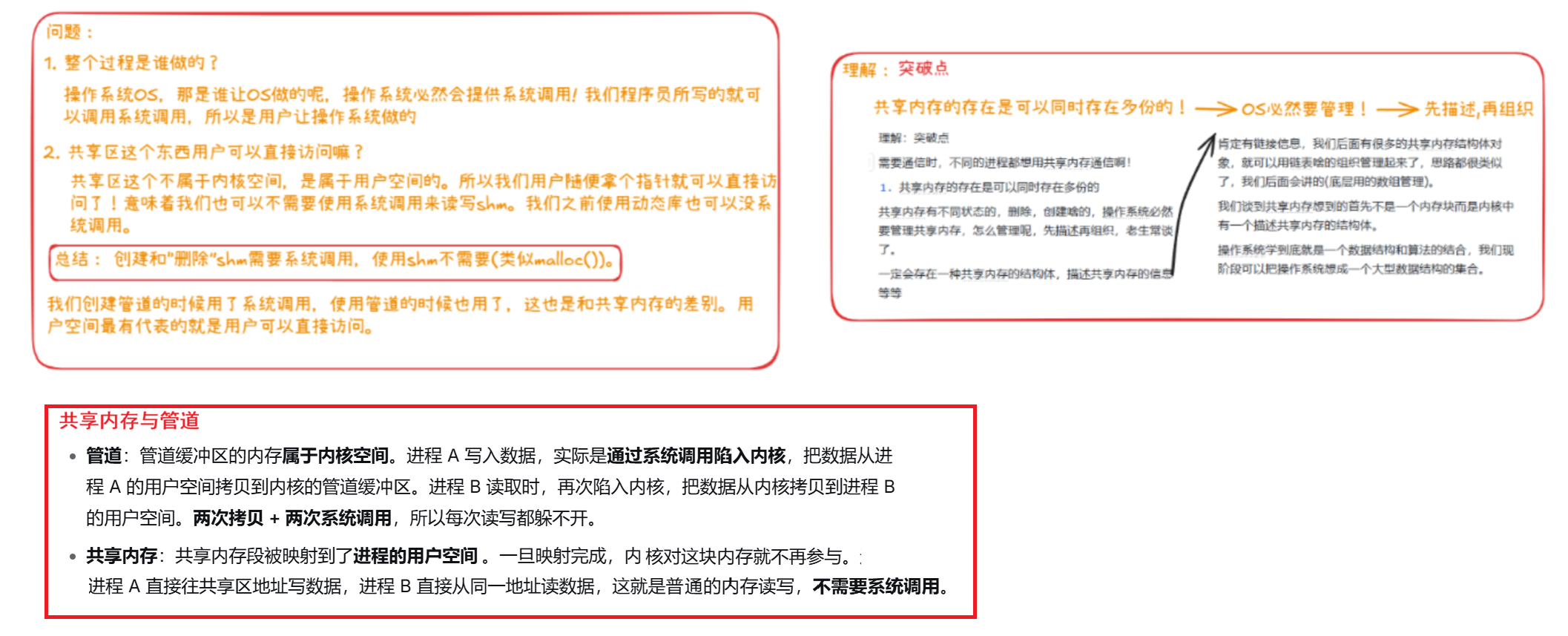

一. 共享内存核心原理：为什么它最快？

1.1 核心设计思想

共享内存的本质是内核维护的一块连续物理内存 ，内核通过特殊的内存管理机制（页表映射 ），将这块物理内存同时映射到多个进程的虚拟地址空间的 "共享区" （虚拟地址通常在 0xC0000000 附近）。此时，多个进程访问自己虚拟地址空间中的这块区域，本质上就是让多个进程看到并且访问同一份物理内存 ------ 数据传递无需经过内核转发，仅需一次用户态内存拷贝，这是其速度最快的核心原因。

简单理解：

倘若在物理内存中申请一段连续空间，记录好该物理内存的起始地址 与空间大小 ，再将这块物理内存映射至进程 A 的用户共享区 ，进程 A 便会得到一段对应的虚拟起始地址，后续依托该虚拟地址即可直接完成内存读写。同理，进程 B 也能在自身地址空间内划分一块区域，建立同一片物理共享内存的映射关系，获取属于自己的虚拟地址；两个进程只需借助各自虚拟地址搭配偏移 ，就能访问同一块物理内存的数据。动态链接库的加载 本质就依托这类映射思想 ，依靠页表映射机制，让多个进程的虚拟地址指向同一片物理内存，该实现进程数据互通的技术，便是共享内存。

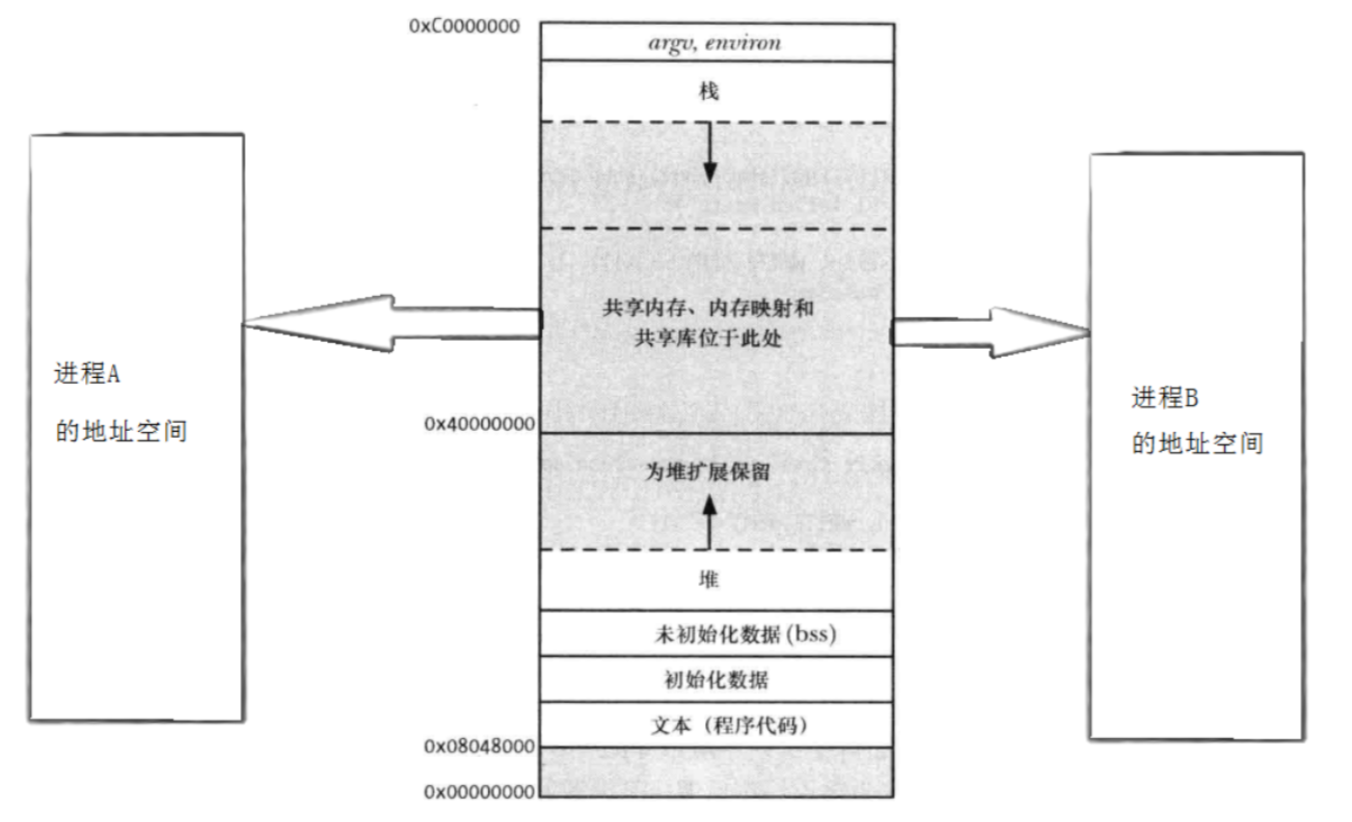

1.2 通信流程与地址空间示意图

bash 复制代码

  进程A的地址空间              共享物理内存                进程B的地址空间
+----------------+        +----------------+        +----------------+
|    用户数据     |        |                |        |     用户数据     |
+----------------+        |                |        +----------------+
|                |        |                |        |                |
|    [映射区]     | <----> |    共享内存     | <----> |     [映射区]    |
|                |        |                |        |                |
+----------------+        +----------------+        +----------------+

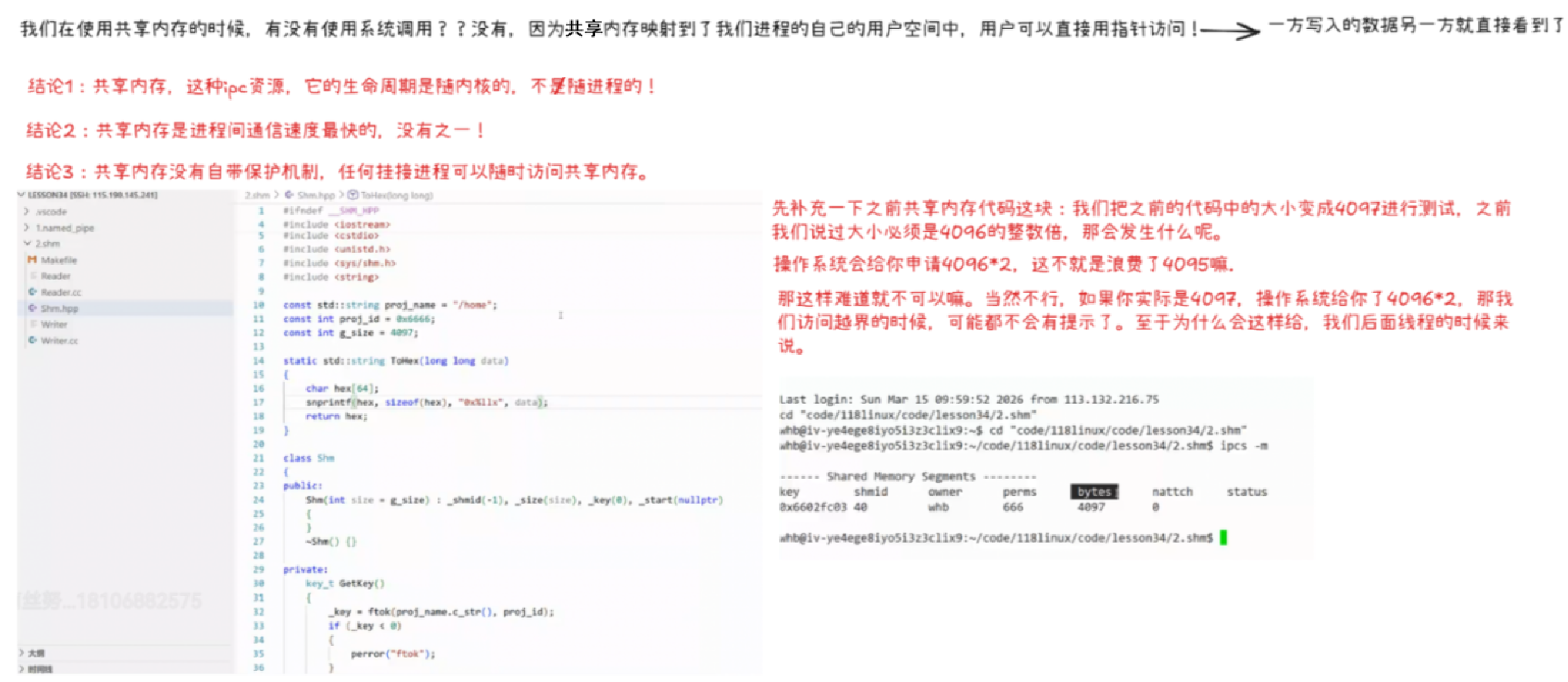

1.3 共享内存核心特性

无内核中转：进程间数据直接通过物理内存交互，无系统调用开销（管道需read/write系统调用）；
生命周期随内核 ：共享内存创建后，即使创建进程退出 ，内存块仍存在于内核中 ，需手动调用 shmctl(IPC_RMID) 删除；
无同步与互斥 ：内核不提供 数据访问的同步机 制，多个进程同时写 会导致数据混乱（"临界区问题"，后续会进行讲解），需配合信号量等工具实现同步；
跨进程通信 ：支持任意进程间通信（无需亲缘关系），只要进程持有相同的 key 或 shmid；
大小建议：共享内存大小最好是内存页（PAGE_SIZE，默认 4096 字节）的整数倍，避免内存碎片。

二、共享内存数据结构

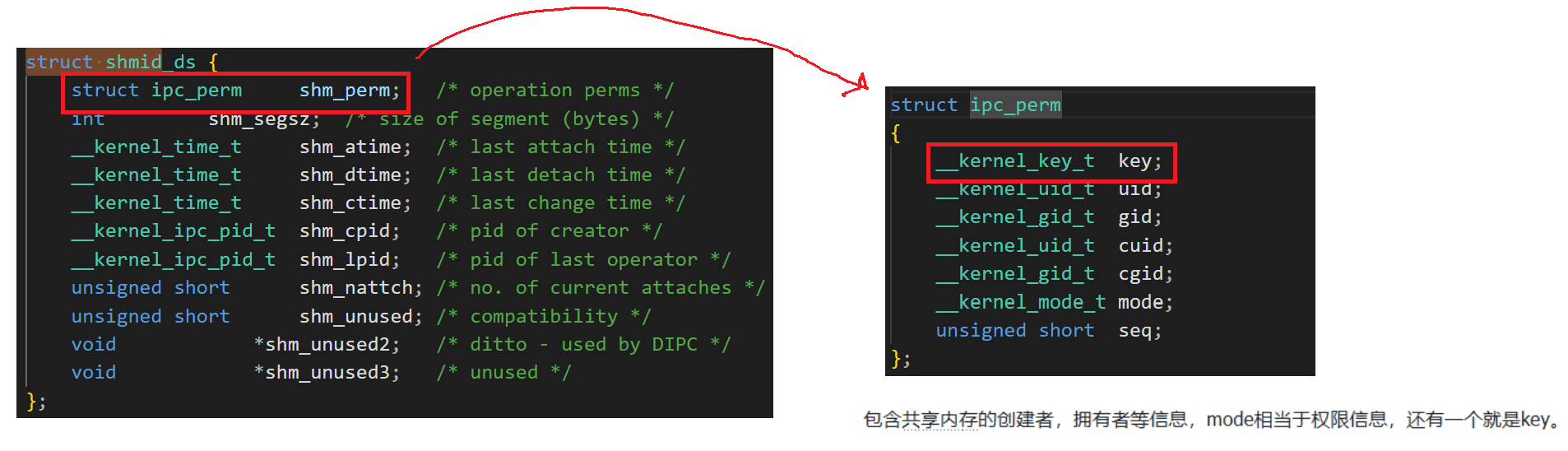

2.1 内核管理共享内存的数据结构

内核通过struct shmid_ds 管理共享内存的属性 ，是共享内存描述结构体的子集，结合 Linux 2.6.18 的内核源码，核心字段如下：

cpp 复制代码

struct shmid_ds
{
    struct ipc_perm shm_perm;  // 权限控制结构体（包含key、uid、gid、mode等）
    size_t shm_segsz;          // 共享内存大小（字节）
    pid_t shm_cpid;           // 创建进程PID
    pid_t shm_lpid;           // 最后一次操作该内存的进程PID
    unsigned short shm_nattch; // 当前挂载到该内存的进程数
    time_t shm_atime;          // 最后一次挂载时间（shmat调用时间）
    time_t shm_dtime;          // 最后一次脱离时间（shmdt调用时间）
    time_t shm_ctime;          // 最后一次属性修改时间
    void *shm_unused2;         // 预留字段（内核内部使用）
};

struct ipc_perm 是 System V IPC（共享内存、消息队列、信号量）的通用权限结构体 ，内核通过该结构体的 key 字段唯一标识一个 IPC 资源。

三、共享内存核心API详解

System V 共享内存的使用流程遵循 "生成 Key→创建 / 获取共享内存→挂载→读写→脱离→删除"，核心 API 包括 ftok、shmget、shmat、shmdt、shmctl，逐一解析如下：

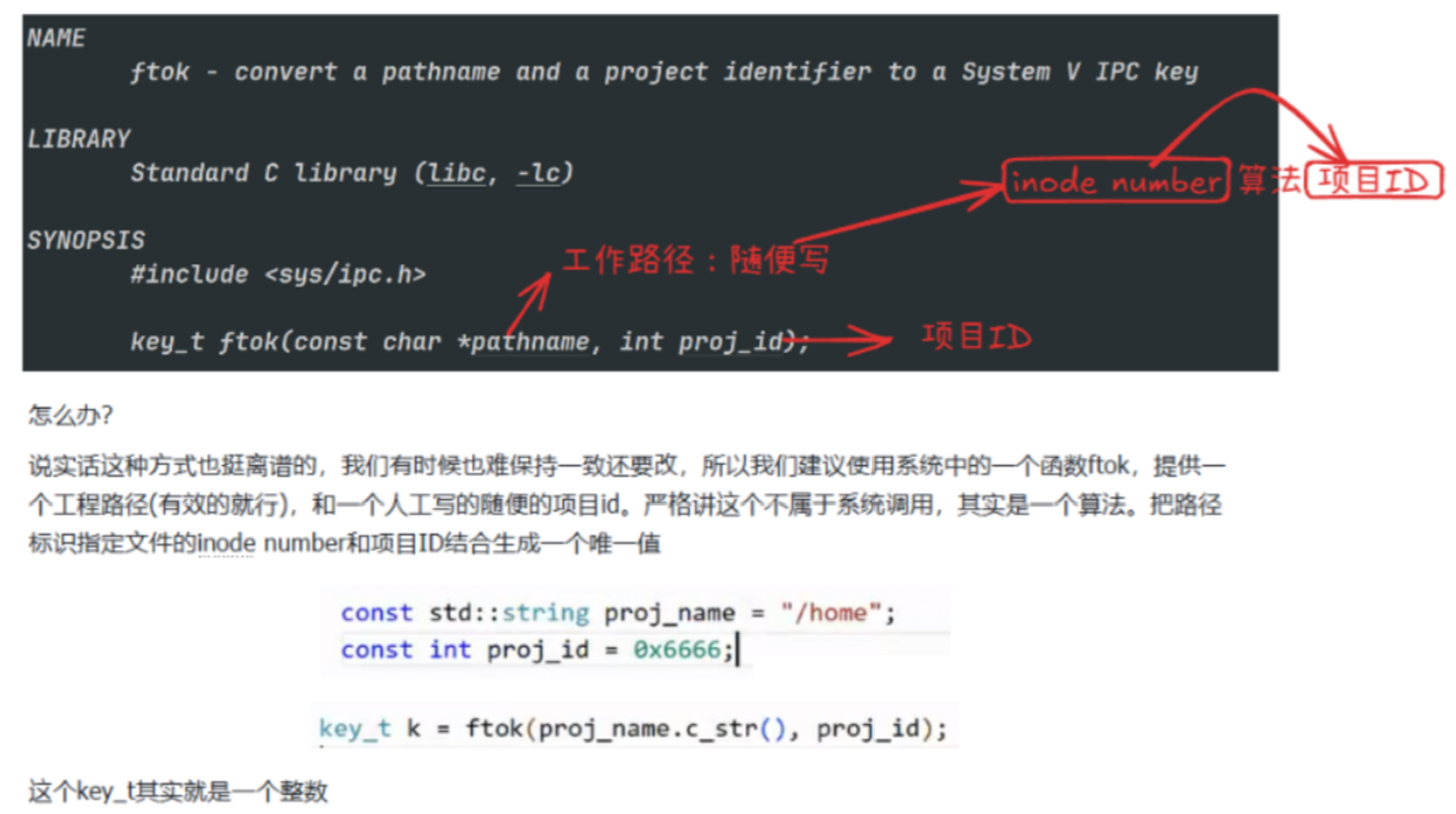

3.1 ftok：生成唯一 Key

用于将 "文件路径 + 项目 ID" 转换为唯一的 key_t 类型值，作为共享内存的全局标识 ------ 多个进程 通过相同的 key 可获取同一块共享内存。

cpp 复制代码

#include <sys/ipc.h>
key_t ftok(const char *pathname, int proj_id);

参数细节 ：
- **pathname：**必须是系统中已存在的文件路径（如"/home"），且调用进程对该文件有访问权限
- **proj_id：**非 0 的 8 位整数（如0x6666），不同的 proj_id 会生成不同的key（即使路径相同）；
返回值：成功返回唯一 key，失败返回 - 1（errno 会标识错误原因，如文件不存在、权限不足）。

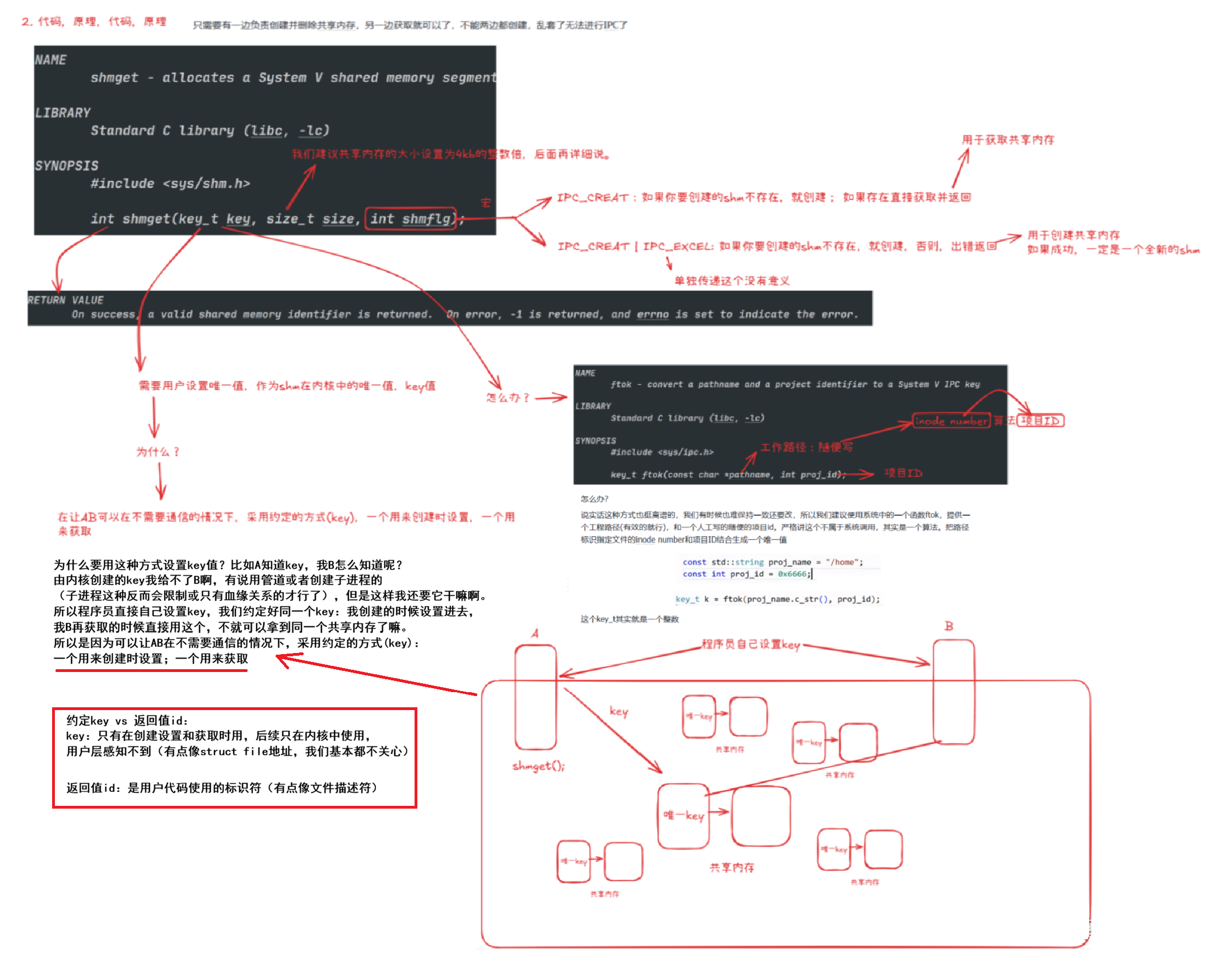

3.2 shmget：创建 / 获取共享内存

用于创建新的共享内存或获取已存在的共享内存，返回共享内存标识符 （shmid ），后续操作均通过shmid关联共享内存。

cpp 复制代码

#include <sys/shm.h>
int shmget(key_t key, size_t size, int shmflg);

参数深度解析：

**key：**ftok生成的唯一 Key；
**size：**共享内存大小（建议为 4096 的整数倍），创建时需指定，获取时可设为 0；
shmflg： 权限标志组合，核心组合：
- IPC_CREAT： 若共享内存不存在则创建，存在则直接获取（常用，一般为获取内存）
- IPC_CREAT | IPC_EXCL： 若共享内存已存在则报错（确保创建全新内存，避免覆盖）；
- **权限位（如0666）：**控制进程对共享内存的访问权限（与文件权限规则一致）；
返回值 ：成功返回shmid（非负整数），失败返回 - 1。

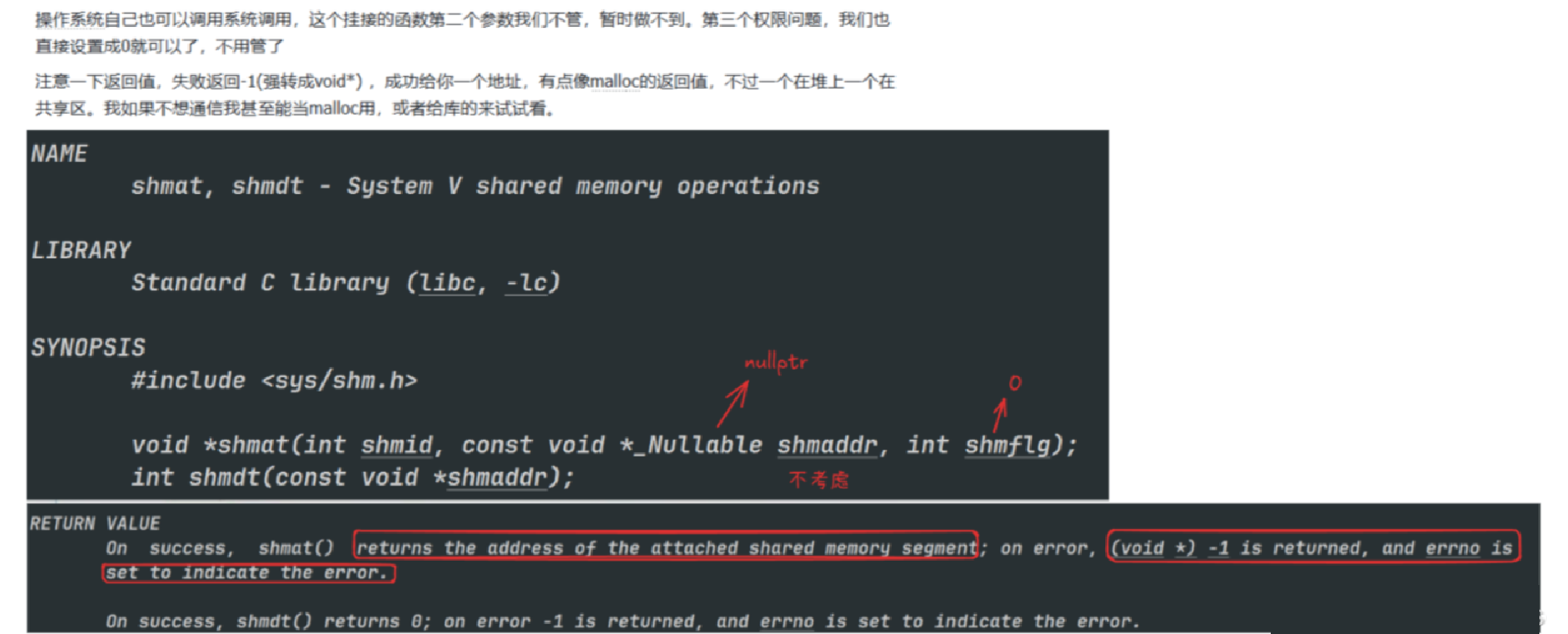

3.3 shmat：挂载共享内存

将共享内存映射 到当前进程的虚拟地址空间 ，返回映射后的虚拟地址指针 ------ 进程通过该指针读写共享内存。

cpp 复制代码

#include <sys/shm.h>
void *shmat(int shmid, const void *shmaddr, int shmflg);

参数细节：

shmid： shmget 返回的共享内存标识符；
**shmaddr：**指定挂载的虚拟地址（NULL 表示由内核自动分配，推荐使用）；
shmflg： 挂载标志：
- **0：**可读可写挂载；
- **SHM_RDONLY：**只读挂载（进程无写权限）；
- SHM_RND： 若 shmaddr 非 NULL，将挂载地址 向下调整为SHMLBA（内存页边界）的整数倍；
返回值 ：成功返回虚拟地址指针 ，失败返回**(void*)-1**。

3.4 shmdt：脱离共享内存

将共享内存从当前进程的虚拟地址空间中脱离（解除映射关系 ），并非删除共享内存。

cpp 复制代码

#include <sys/shm.h>
int shmdt(const void *shmaddr);

参数：

**shmaddr：**shmat返回的虚拟地址指针；
关键注意 ：
- 脱离后，进程无法再访问该共享内存，但共享内存本身仍存在于内核中；
- 若进程未调用 shmdt 就退出，内核会自动解除映射（避免内存泄漏）；
返回值：成功返回 0，失败返回 - 1。

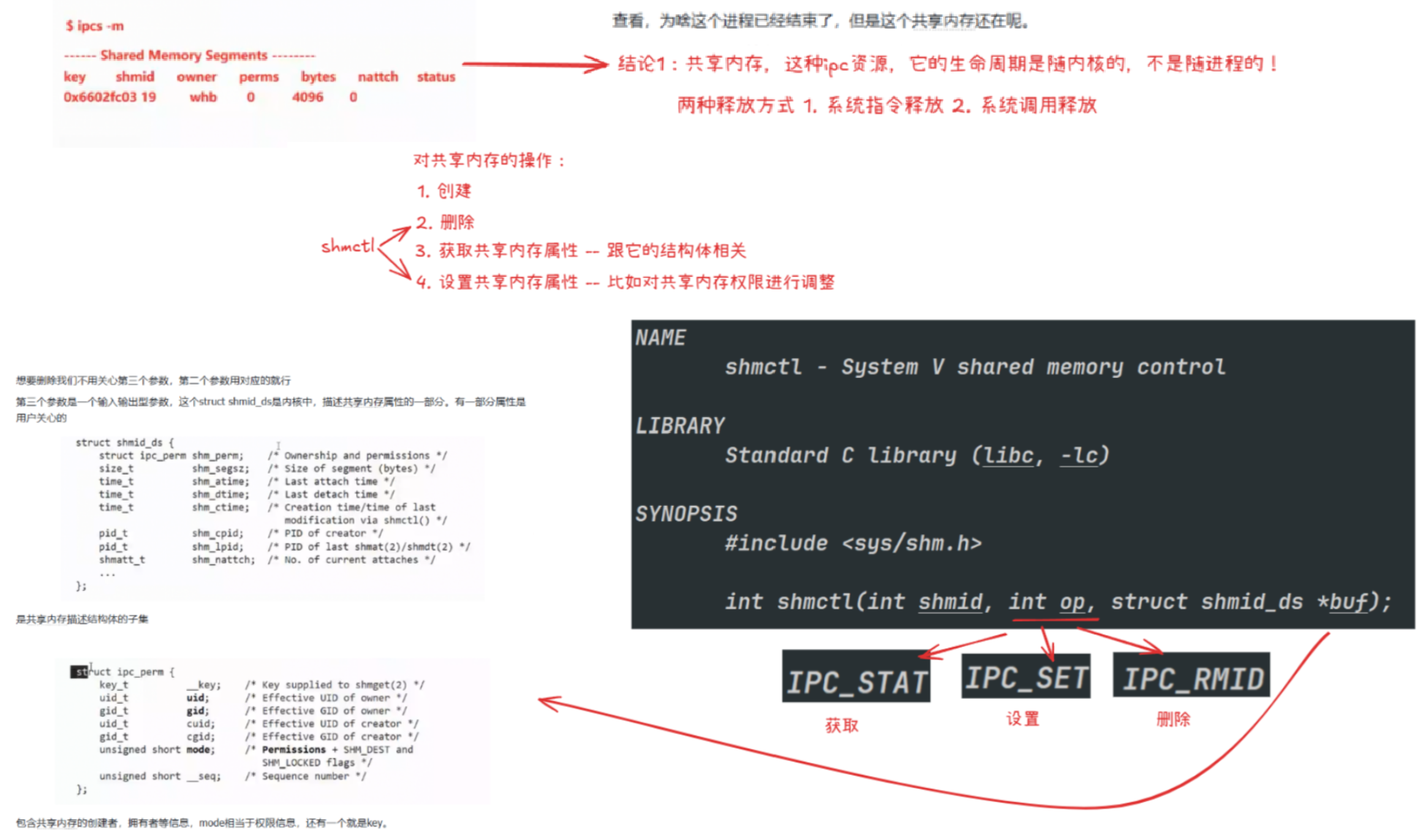

3.5 shmctl：控制共享内存（核心功能：删除）

用于获取共享内存属性 、修改属性 或删除共享内存，是共享内存生命周期管理的核心 API。

cpp 复制代码

#include <sys/shm.h>
int shmctl(int shmid, int cmd, struct shmid_ds *buf);

参数深度解析：

**shmid：**共享内存标识符；

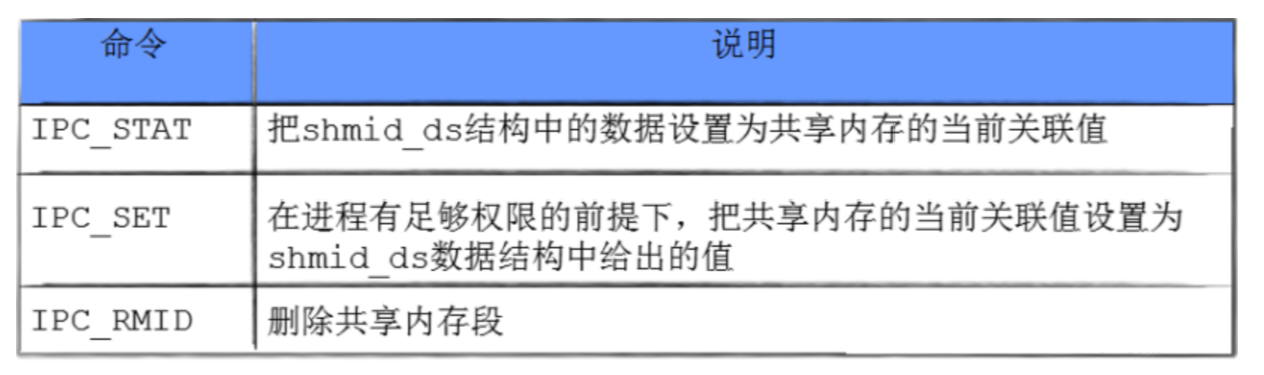

cmd： 控制命令（核心 3 种）：
- IPC_STAT： 获取共享内存属性，存入buf指向的shmid_ds结构体（如查询挂载进程数、大小）
- **IPC_SET：**修改共享内存属性（需进程有CAP_SYS_ADMIN权限），属性值从buf读取
- **IPC_RMID：**标记共享内存为 "待删除"，后续新进程无法挂载，所有进程脱离后内核释放内存
**buf：**存储属性的结构体指针（IPC_RMID 时可设为 NULL）；
返回值：成功返回 0，失败返回 - 1。

四. 实战案例：基于封装类的共享内存通信

提供Shm.hpp封装类 对上述核心 API进行完整封装，无需修改即可使用。结合client.cc（写进程） 和server.cc（读进程），实现跨进程数据读写。

4.1 封装类核心逻辑解析（Shm.hpp）

Shm.hpp封装了 **"生成 Key→创建 / 获取→挂载→删除→属性查询"**的全流程，核心接口与 API 映射关系如下：

函数名	调用示例	功能描述
Create()	shmget(key, size, IPC_CREAT\|IPC_EXCL\|0666)	创建全新共享内存
Get()	shmget(key, size, IPC_CREAT)	获取已存在的共享内存
Attch()	shmat(shmid, NULL, 0)	挂载共享内存，返回虚拟地址指针
Destroy()****	shmctl(shmid, IPC_RMID, NULL)	删除共享内存
GetShmAttr()	shmctl(shmid, IPC_STAT, &ds)	获取共享内存属性（PID、大小、Key）

cpp 复制代码

#pragma once
#include <iostream>
#include <cstdio>
#include <string>
#include <cstring>
#include <sys/types.h>
#include <sys/ipc.h>
#include <unistd.h>
#include <sys/shm.h>

// 错误处理宏
#define ERR_EXIT(m)         \
    do                      \
    {                       \
        perror(m);          \
        exit(EXIT_FAILURE); \
    } while (0)

// key_t ftok(const char *pathname, int proj_id);
const int projid = 0x66;          // int proj_id
const std::string pathname = "."; // const char *pathname

const int gmode = 0666; // 权限位

#define CREATER "creater"
#define USER "user"

class Shm
{
public:
    Shm(const std::string &pathname, int projid, const std::string &usertype)
        : _shmid(-1), _size(4096), _start_mem(nullptr), _usertype(usertype)
    {
        // 获取唯一 Key
        _key = ftok(pathname.c_str(), projid);
        if (_key == -1)
        {
            ERR_EXIT("ftok");
        }
        printf("key:0x%x\n", _key);

        // 创建/获取共享内存
        if (usertype == USER)
        {
            Get();
        }
        else if (usertype == CREATER)
        {
            Creat();
        }

        // 进程连接共享内存
        Attach();
    }

    void *GetVirtualAddr()
    {
        printf("VirtualAddr:%p\n", _start_mem);
        return _start_mem;
    }

    // 获取指定共享内存的相关属性
    void Attr()
    {
        struct shmid_ds ds;                    // 描述共享内存的数据结构
        int n = shmctl(_shmid, IPC_STAT, &ds); // ds：输出型参数
        printf("shsm_segsz: %ld\n", ds.shm_segsz);
        printf("key: 0x%x\n", ds.shm_perm.__key);
        printf("uid: %d\n", ds.shm_perm.uid);
    }

    // 析构函数
    ~Shm()
    {
        // 不管是什么进程结束调用析构函数
        // 都需要进行去关联，最后再判断是否需要释放共享内存
        Detach();
        // 调用Destroy释放共享内存(由creater释放)
        if (_usertype == CREATER)
        {
            Destroy();
        }
    }

private:
    // 接口私有化：将所有接口在构造函数中调用，避免接口面向用户
    // 创建共享内存
    void Creat()
    {
        // IPC_CREAT | IPC_EXCL：若共享内存已存在则报错（确保创建全新内存，避免覆盖）
        // 一起使用一般为创建共享内存的进程
        CreatHelper(IPC_CREAT | IPC_EXCL | gmode);
        // 创建共享内存时如果不加权限位gmode则默认全0，则无法进行后续进程与共享内存的连接(Permission denied)
    }

    // 获取共享内存
    void Get()
    {
        // IPC_CREAT：若共享内存不存在则创建，存在则直接获取
        // 单独使用一般为直接获取shmid的进程
        CreatHelper(IPC_CREAT);
    }

    void CreatHelper(int flg)
    {

        // 共享内存的生命周期->随内核，不随进程
        // 创建/获取共享内存
        _shmid = shmget(_key, _size, flg);
        if (_shmid == -1)
        {
            ERR_EXIT("shmget");
        }
        printf("shmid:%d\n", _shmid);
    }

    // 共享内存映射挂载
    void Attach()
    {
        _start_mem = shmat(_shmid, nullptr, 0);
        if (_start_mem == (void *)(-1))
        {
            ERR_EXIT("shmat");
        }
        printf("attach success\n");
    }

    // 去关联
    void Detach()
    {
        int n = shmdt(_start_mem);
        if (n == 0)
        {
            printf("detach success\n");
        }
        else
        {
            ERR_EXIT("shmdt");
        }
    }

    // 删除共享内存
    void Destroy()
    {
        if (_shmid == -1)
            return;
        int n = shmctl(_shmid, IPC_RMID, nullptr);
        if (n < 0)
        {
            ERR_EXIT("shmctl");
        }
        else
        {
            printf("shmctl delete shm:%d success\n", _shmid);
        }
    }

private:
    int _shmid;
    int _size;
    void *_start_mem; // 共享内存在地址空间的起始地址
    key_t _key;
    std::string _usertype; // 判断是使用者还是创建者，用于区分调用不同的函数
};

struct buffer_t
{
    int count;
    char buf[26 * 2];
};

4.2 客户端进程：写入数据到共享内存（client.cc）

cpp 复制代码

#include "Shm.hpp"

int main()
{
    // Shm shm;
    // //通过同一个唯一key获取同一个共享内存
    // shm.Get();
    // sleep(5);
    // //映射到自己的地址空间中
    // shm.Attach();
    // shm.GetVirtualAddr();
    // sleep(5);

    Shm shm(pathname, projid, USER);
    buffer_t *shm_buffer = (buffer_t *)shm.GetVirtualAddr();
    memset(shm_buffer->buf, 0, 4096);

    char ch = 'A';
    for(int i = 0; i < 5 * 2; i += 2, ch++)
    {
        shm_buffer->buf[i] = ch;
        usleep(234219);
        shm_buffer->buf[i + 1] = ch;
        usleep(734217);
        shm_buffer->count++;
        usleep(734217);

        sleep(1);
    }
    return 0;
}

4.3 服务端进程：创建共享内存并从共享内存读取数据（server.cc）

cpp 复制代码

#include "Shm.hpp"

int main()
{
    // Shm shm;
    // shm.Creat();
    // sleep(5);
    // shm.Attach();
    // shm.GetVirtualAddr();
    // sleep(5);
    // shm.Destroy();

    Shm shm(pathname, projid, CREATER);
    buffer_t *shm_buffer = (buffer_t *)shm.GetVirtualAddr();
    shm_buffer->count = 0;
    int old_count = shm_buffer->count; // 模拟一个简单的保护和同步机制
    while(true)
    {
        if(old_count != shm_buffer->count)
        {
            std::cout << "count: " << shm_buffer->count << std::endl;
            std::cout << "data: " << shm_buffer->buf << std::endl;
            old_count = shm_buffer->count;
        }
        usleep(74329);

        if(shm_buffer->count >= 4)
        {
            break;
        }
    }
    return 0;
}

4.4 编译与运行

Makefile：

bash 复制代码

.PHONY:all
all:client server
client:client.cc
	g++ -o $@ $^ -std=c++11
server:server.cc
	g++ -o $@ $^ -std=c++11

.PHONY:clean
clean:
	rm -f client server

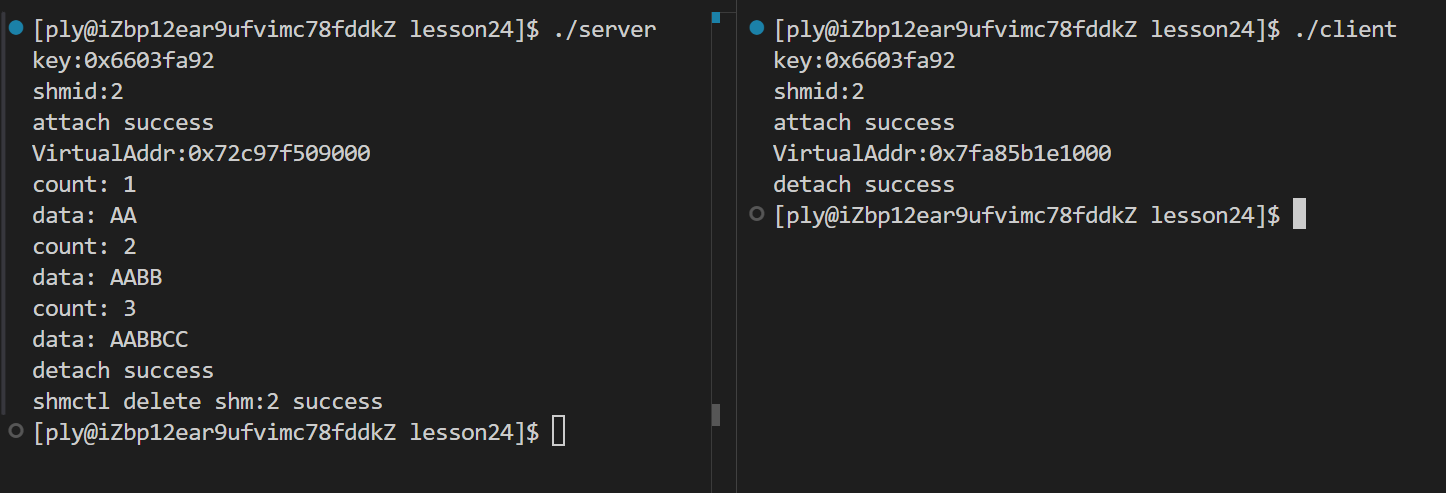

运行步骤与输出结果展示：

步骤一：先运行./server
步骤二：再运行./client

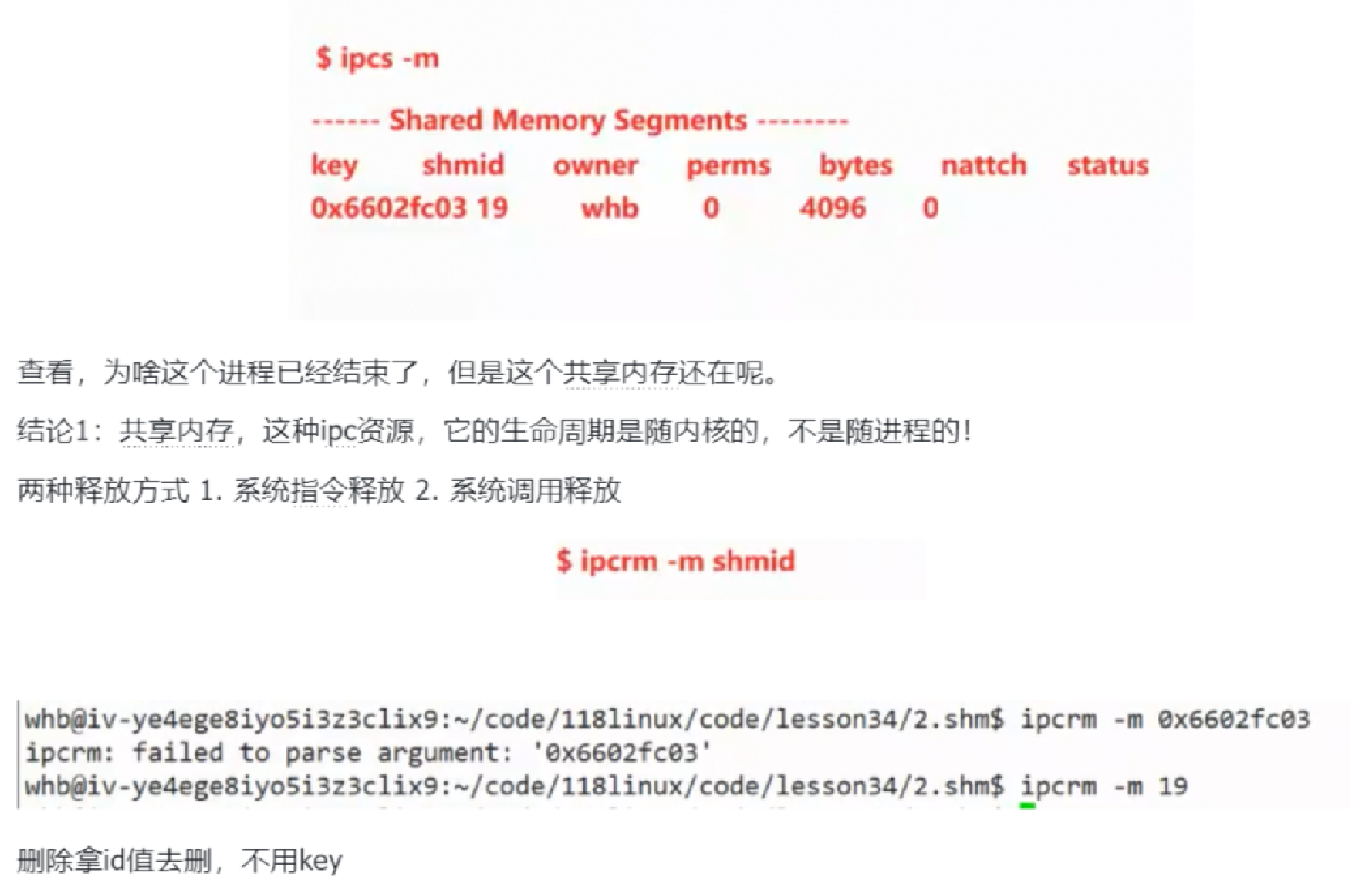

4.5 残留共享内存清理

若进程异常退出导致共享内存未删除，可通过以下命令手动清理：

bash 复制代码

# 查看所有System V共享内存
ipcs -m

# 删除指定shmid的共享内存（如shmid=19）
ipcrm -m 19

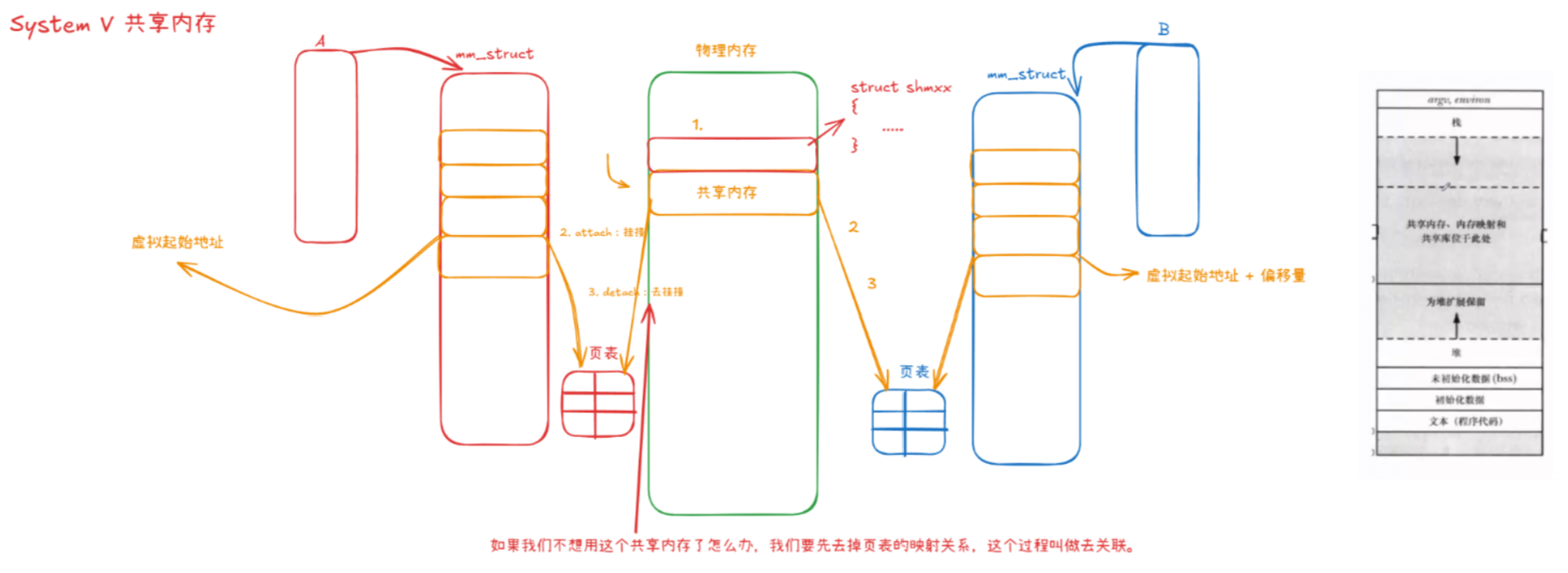

五. 内核如何管理 System V 共享内存

根据附录的内核源码解析，内核通过 struct ipc_ids 和 struct shmid_kernel管理所有共享内存资源，核心逻辑如下：

全局管理结构 ：内核维护 shm_ids全局变量（struct ipc_ids类型），记录系统中所有共享内存的元数据（如max_id、in_use、entries数组）；
索引机制 ：struct ipc_id_ary 的 entries 数组 存储 struct kern_ipc_perm 指针，内核通过 shmid索引到对应的共享内存权限结构体；
物理内存关联 ：struct shmid_kernel 包含 struct file *shm_file字段，通过文件系统的 inode 和 vm_area_struct 实现物理内存与进程虚拟地址的映射。

简单来说：内核将共享内存抽象为一种特殊的 IPC 资源，通过 **"Key→shmid→内核数据结构→物理内存"**的链路，实现对共享内存的创建、挂载、脱离、删除等操作的统一管理。

六. 关键问题分析

6.1 共享内存的同步问题

共享内存本身无同步与互斥机制，若多个进程同时写入，会导致数据覆盖（如进程 A 写 "hello"，进程 B 同时写 "world"，最终可能得到 "hwllo" 等混乱数据）

解决方案：

配合 System V 信号量 ：用信号量的 P/V 操作（申请 / 释放资源）保护临界区，确保同一时间仅一个进程访问共享内存；
管道通知机制 ：用命名管道 实现**"信号唤醒"**（Writer 写完成后向管道发信号，Reader 收到信号后再读）；
文件锁 ：通过fcntl函数 给共享内存关联的文件加锁，实现简单的互斥访问。

6.2 共享内存的删除机制

shmctl(shmid, IPC_RMID, NULL)的作用是**"标记删除"** ，而非 "立即删除" ：
- 标记后，新进程调用shmget无法获取该共享内存；
- 已挂载的进程仍可正常读写，直到所有进程调用shmdt脱离；
- 最后一个进程脱离 后，内核才会真正释放物理内存。
若未调用IPC_RMID，共享内存会一直残留于内核中，直到系统重启（需手动清理）。

6.3 常见错误与排查

错误现象	原因分析	解决方案
shmget 报错"File exists"	使用 IPC_CREAT\|IPC_EXCL 创建已存在的内存	改用 IPC_CREAT 或 ipcrm -m shmid 删除旧内存
shmat *返回 (void)-1**	权限不足（如创建时权限为 0600）	创建时指定 0666 权限
读取数据为空或乱码	1. Writer 未写入就读取；2. 无同步机制	增加 sleep 延迟或实现同步机制
进程退出后内存未释放	未调用 shmctl (IPC_RMID)	ipcs -m 查询 + ipcrm -m shmid 手动删除

结束语

System V 共享内存是 Linux 中效率最高的 IPC 方式，核心优势在于 "无内核中转、用户态直接通信"。共享内存适合高频、大数据量的跨进程通信场景（如服务器集群数据共享、高频交易系统、视频流传输）。若需实现安全的同步通信，可后续学习 System V 信号量的使用，将二者结合实现 "高效 + 安全" 的跨进程通信。
