FreeRTOS学习(12)——任务通知

文章目录

• 前言概述
• 任务通知替代二值信号量
• • 注意事项
  • 任务通知的工作原理
  • • TCB中任务通知相关成员
    • ucNotifyState：通知状态的作用
    • ulNotifiedValue：通知值的作用
  • [任务通知实现任务同步的相关 API](#任务通知实现任务同步的相关 API)
  • • xTaskNotifyGive()：向某个任务发送通知
    • xTaskNotifyTake()：当前任务尝试接收通知
    • xTaskNotifyGiveFromISR()：在中断环境下向某个任务发送通知
  • 代码示例
  • 中断中发送任务通知
• 其他任务间通信方式（了解）
• • 事件标志组
  • 队列集

前言概述

在前面的内容中，我们已经学习了 FreeRTOS 中两种常见的任务间通信机制：

1. 消息队列（Queue）
2. 信号量（Semaphore）

其中：

1. 消息队列 主要用于 任务与任务、任务与中断之间传递数据
2. 信号量 主要用于 任务同步以及资源管理

消息队列的作用几乎是 不可替代的。

如果需要在 任务与任务 ，或者 任务与中断之间传递数据 ，那么消息队列通常都是 首选机制。

但在实际应用中，很多时候并不需要传递数据。

例如：

1. 中断通知任务
2. 一个任务唤醒另一个任务
3. 某个事件发生后通知任务继续执行

这种情况，本质上只是 发送通知和接收通知。

在前面的学习中，我们已经知道：二值信号量 就可以完成这种任务同步工作。

不过，如果是 向单一任务发送通知 的场景，使用消息队列或者信号量，其实显得有些 "重量级"。

因此，FreeRTOS 又提供了一种 更加轻量级的通信机制 ：任务通知（Task Notification）

任务通知可以理解为：二值信号量在面向单个任务发通知时，一种更加轻量、更高效的实现方式。

接下来，我们就来学习 FreeRTOS 的 任务通知机制。

任务通知替代二值信号量

任务通知的作用实际上有很多，下面会慢慢介绍。

但任务通知最有价值，最常见的用途就是：

在只有一个任务等待事件的情况下，任务通知可以取代二值信号量，而且效率会更高。

我们先来看一下官网对任务通知的介绍：

相关官方文档链接：FreeRTOS 直达任务通知 - FreeRTOS™

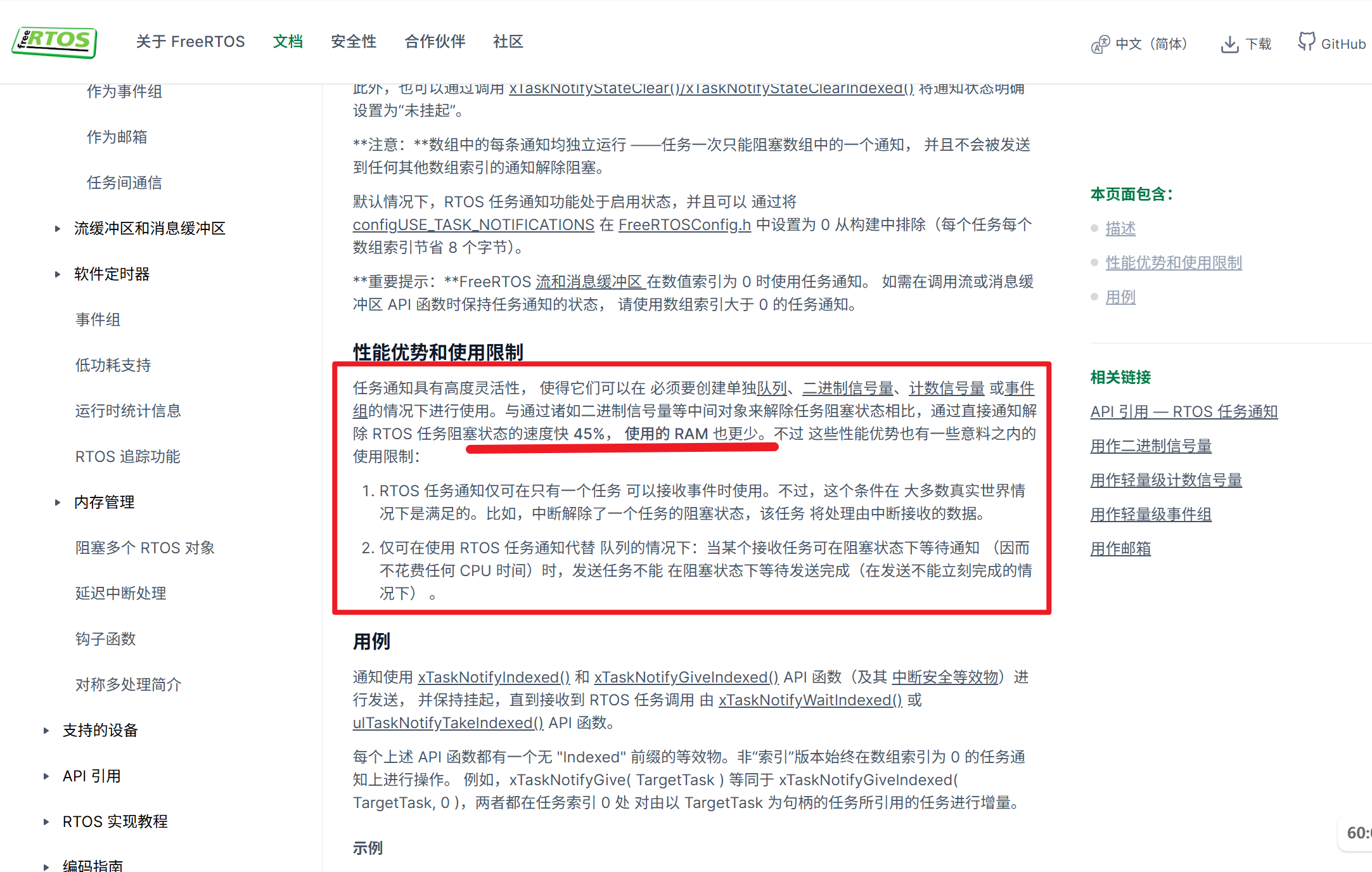

相关内容，如下图所示：

在 FreeRTOS 官方文档中有明确说明，相比使用二值信号量，任务通知有两个明显优势：

1. 第一，执行效率更高
2. 第二，系统开销更小，SRAM占用更少

换句话说：

如果只是为了完成 "通知某一个任务发生了一件事情" 这样的操作，那么使用任务通知往往会比二值信号量更加高效。

任务通知是一种较晚（大约2015年）才引入FreeRTOS的任务间通信机制。

可以说：在上面的场景中，任务通知可以视为二值信号量的升级版本。

下面来介绍一下FreeRTOS的任务通知机制，先来了解一下它的工作原理。

注意事项

在正式学习 使用任务通知替代二值信号量 之前，我们需要先说明一个客观的事实：

任务通知并不是二值信号量的完全替代方案。

更准确地说：

任务通知是在"只有一个任务等待通知"的情况下，对二值信号量的一种性能优化实现。

二值信号量可以做到：

同一个事件同时通知多个任务。

使用二值信号量，只要一个任务想要接收通知，那么它都可以调用：

xSemaphoreTake(BinarySem, portMAX_DELAY);

多个任务，都可以同时等待一个通知，等待同一个二值信号量的释放。

而任务通知则不同：

任务通知发送的通知，是直接面向某个任务的直接通知，不能一次性通知多个任务！（官方叫它直接任务通知）

不过在实际嵌入式系统中：

同一个事件同时唤醒多个任务的场景其实非常少见。

因此在多数情况下，任务通知都可以作为 二值信号量的轻量级替代方案 来使用。

也就是说：

如果后面你听到有人说"任务通知是二值信号量的升级版"，你心里要清楚，这句话是"对也不对"。

任务通知的工作原理

在上面的描述中，我们知道：

任务通知相比较于二值信号量，有 执行效率更高、资源开销更低 的优势，可谓是"全方面遥遥领先"。

那为什么任务通知有这样的全面优势呢？

其实原因非常简单：

任务通知并不依赖一个独立的内核对象。

我们前面学习消息队列、信号量的时候，都有一个共同特点：

这些机制在使用之前，都需要 先创建对象。

例如：

1. 创建消息队列需要调用 xQueueCreate()
2. 创建二值信号量需要调用 xSemaphoreCreateBinary()

也就是说，这些通信机制本质上都需要 额外创建一个内核对象。

而这些对象在 FreeRTOS 内部，其实都是通过 消息队列（Queue）结构 实现的。

因此在使用这些机制时，内核需要：

1. 为对象 分配内存空间
2. 维护 队列控制结构体
3. 管理 等待该对象的任务列表

这些操作都会带来一定的 时间开销和内存开销。

但你可以仔细想一想：

如果仅仅是面向单一任务发通知，再去创建一个消息队列对象，管理它，这些操作还是太"重量级"了。

于是在大约2015年时，FreeRTOS推出了任务通知机制（直接任务通知）。

任务通知的设计思路完全不同。

FreeRTOS 在设计任务控制块（TCB）的时候，专门为每一个任务预留了一块 任务通知相关 的成员变量。

换句话说：

每一个任务在创建的时候，就已经自带了任务通知机制。

TCB中任务通知相关成员

在FreeRTOS中若想要使用任务通知机制，让任务创建时预留相关成员变量，则需要开启相应宏：

#define configUSE_TASK_NOTIFICATIONS 1  // 配置使用任务通知机制，TCB中会存储相应成员

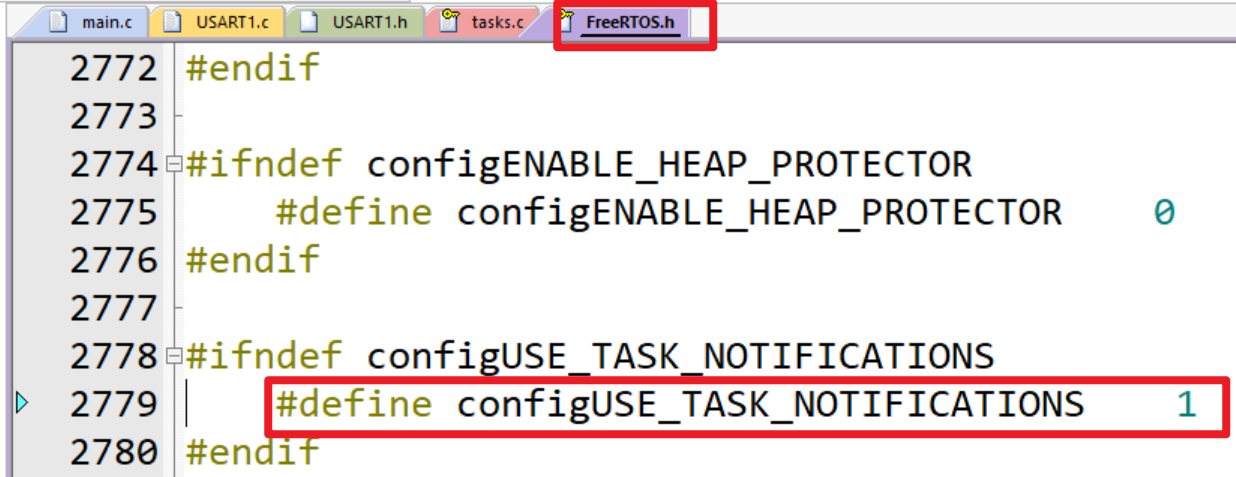

任务通知机制，在FreeRTOS中是默认开启的，如下图所示：

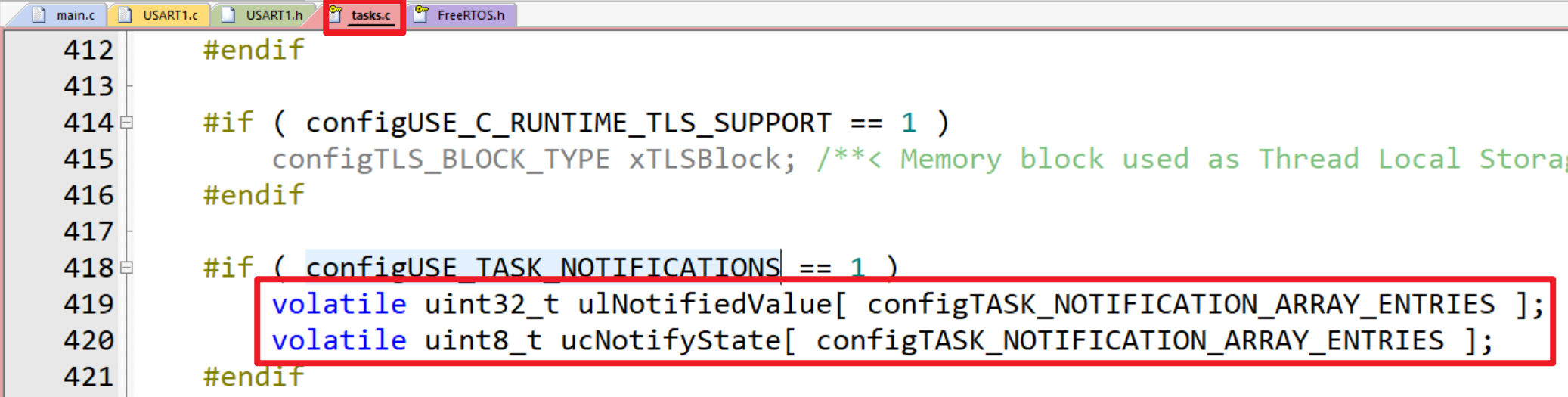

TCB结构体中，这两个核心的成员是：

注意表面上看，这是两个数组，但实际上它们是两个无符号4字节的整型变量。

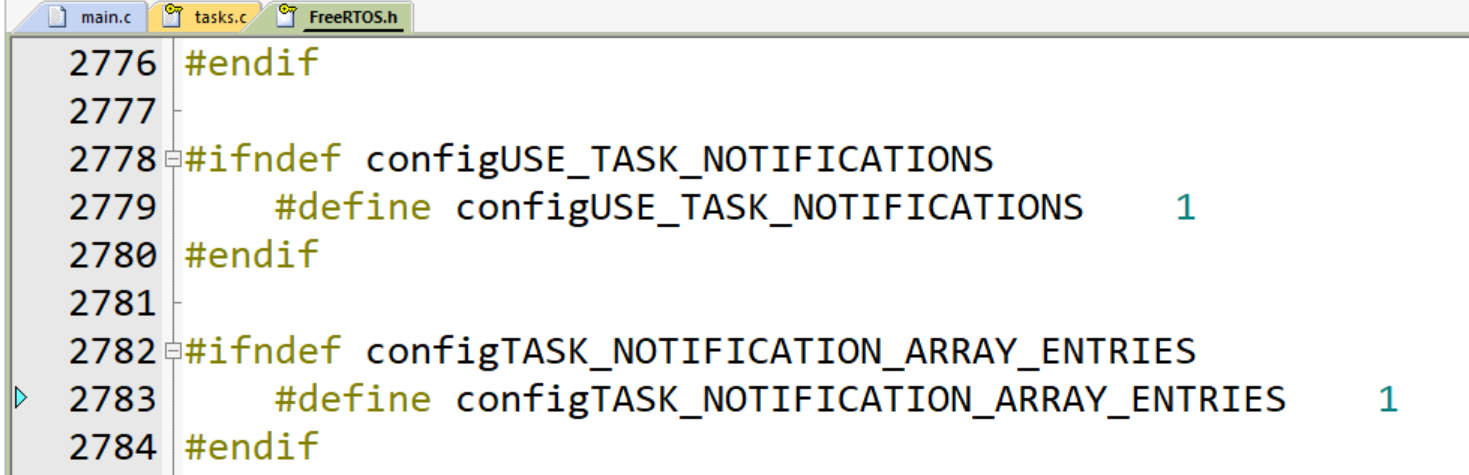

这是因为两个数组长度的宏，其取值都是1，如下图所示：

这两个无符号4字节的整型成员变量，正是 任务通知机制的核心实现基础。

其中：

1. ulNotifiedValue 用于保存 通知值，也可以叫做通知计数值。
2. ucNotifyState 用于记录 通知状态

因此，当任务之间使用任务通知进行通信时：

1. 不需要创建额外对象
2. 不需要额外分配内存
3. 不需要维护额外的队列结构

任务通知实际上只是：

直接修改目标任务 TCB 中的通知状态和通知值。

也就是说：

一个任务想要通知另外一个任务，本质上只是做了这样几件事情：

1. 找到目标任务的 TCB
2. 修改该任务的 通知值
3. 将该任务从 阻塞态移动到就绪态

整个过程非常直接，中间没有复杂的中间结构。

这也正是为什么任务通知会比信号量和队列 执行路径更短、效率更高 的原因。

简单来说可以这样理解：

消息队列、信号量这类机制的结构是：任务/中断 → 消息队列/信号量对象 → 任务

而任务通知则是：任务/中断 → 任务

中间少了一层 内核对象的管理开销。

因此，在很多只需要 向单一任务发事件通知 的简单场景中，任务通知往往是一个更优的选择。

ucNotifyState：通知状态的作用

首先，我们需要知道这两个成员在 TCB 创建之后的初始默认值。

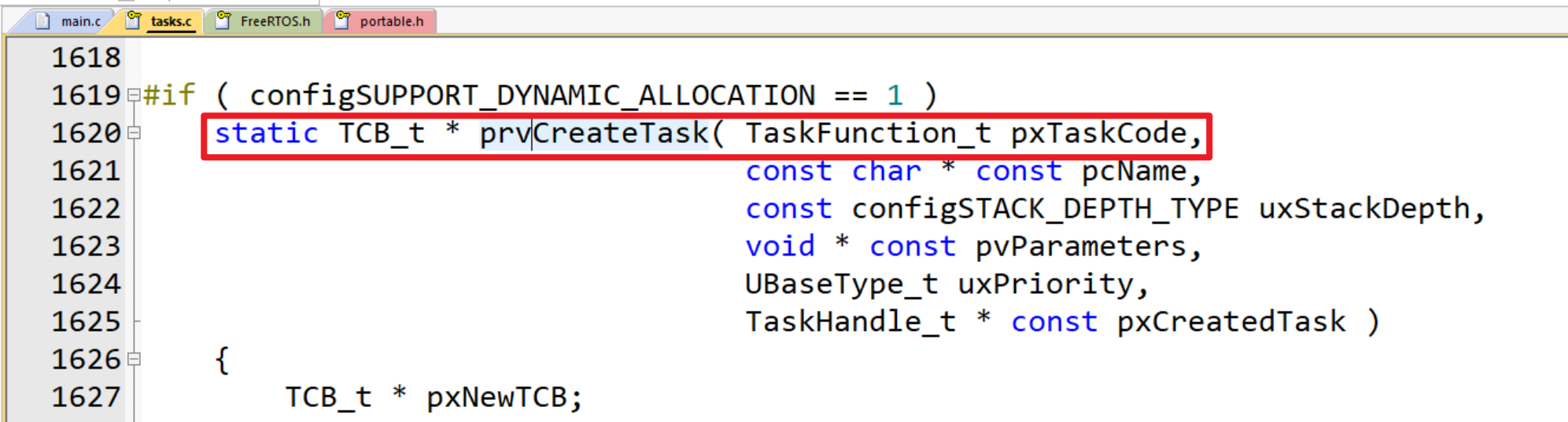

FreeRTOS内核创建任务的函数源码如下：

实际上在该函数内部，包括函数 pvPortMallocStack() 中，都找不到 单独初始化这两个成员变量 的代码。

原因是：

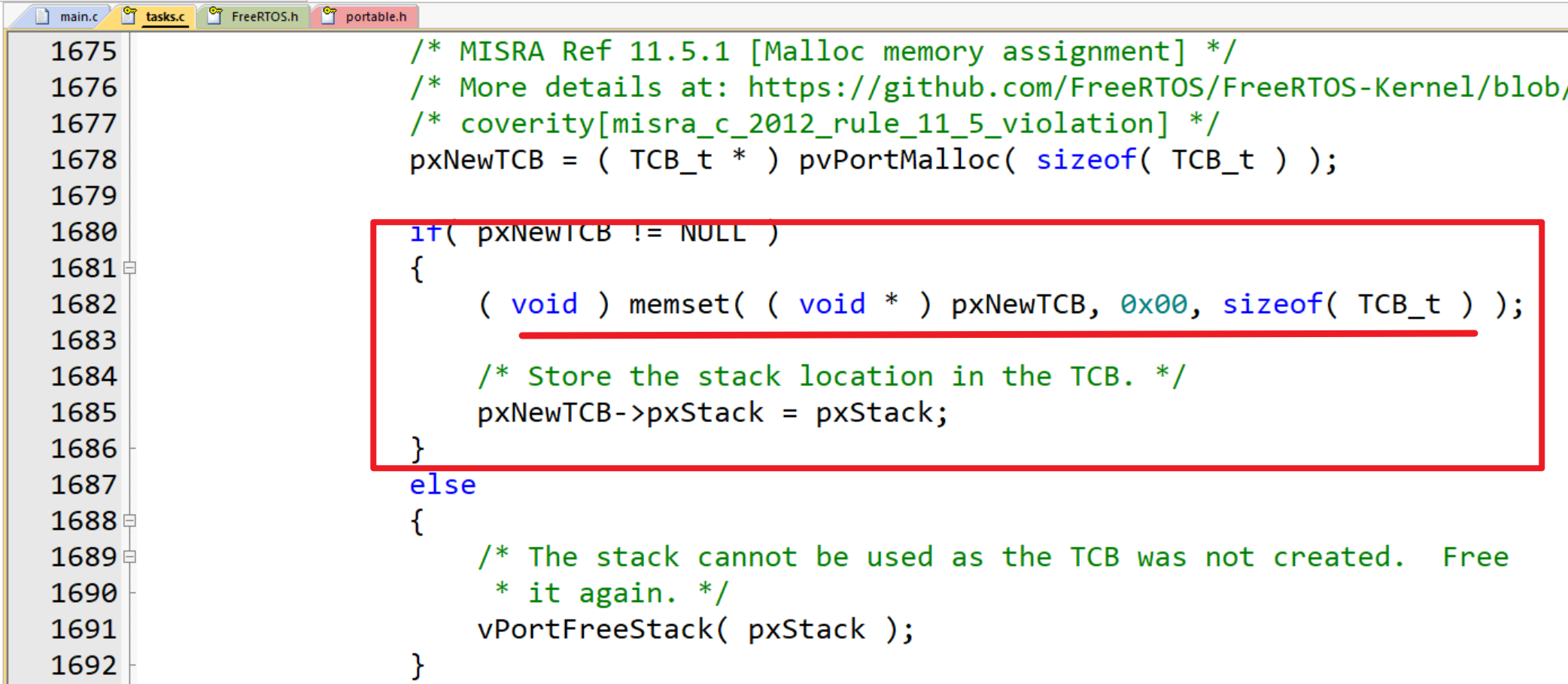

在申请到 TCB_t 内存之后，FreeRTOS 会对整个结构体进行 统一清零处理：

也就是说：

TCB 结构体中的所有成员，在任务创建时默认都会被初始化为 0。

因此可以得到：

1. ulNotifiedValue 是一个 4 字节无符号整型，初始值为 0
2. ucNotifyState 是一个 1 字节无符号整型，初始值同样为 0

---

接下来我们先来看一下 ucNotifyState 成员，也就是 通知状态成员 的作用。

当任务通知被当作 二值信号量 使用时，也就是：

向单一任务发送通知，用于任务同步

这种情况下，系统实际上只关心一个问题：

该任务是否已经收到通知。

因此此时主要依赖 ucNotifyState 来记录通知状态，而通常并不关心 ulNotifiedValue 的具体数值。

---

ucNotifyState 成员用于记录 任务当前的通知状态。

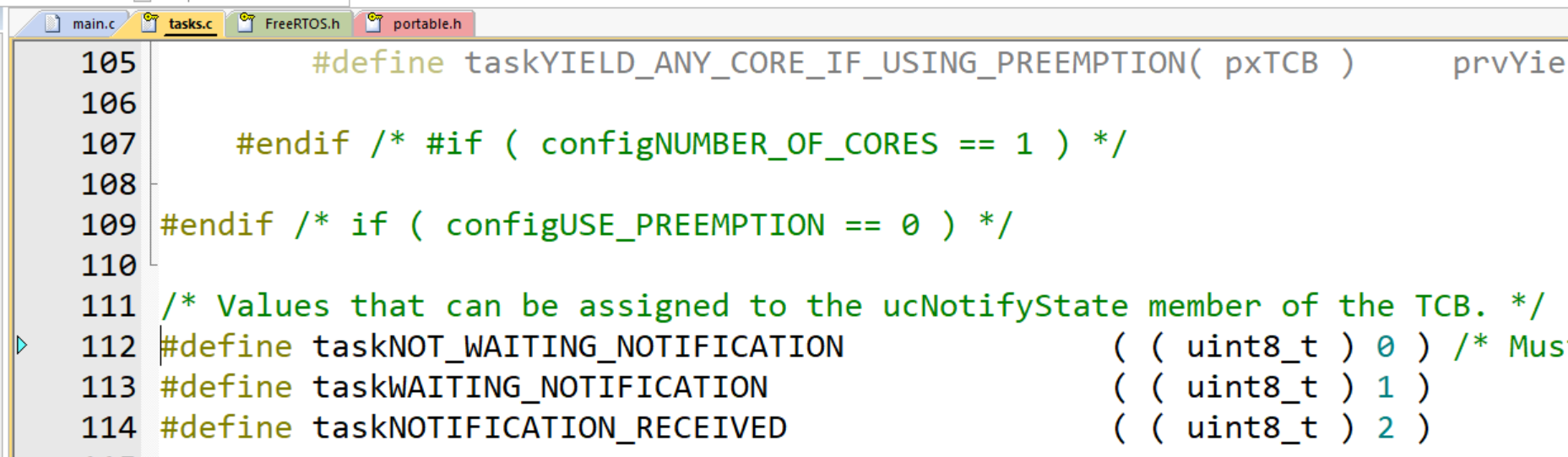

在 FreeRTOS 内核中，这个成员的标准取值是下列三个宏定义：

具体来说，如下表格所示：

对应整数值	宏	含义	备注
0	taskNOT_WAITING_NOTIFICATION	当前任务没有等待通知	必须是0，因为该取值依赖初始化内存为0值
1	taskWAITING_NOTIFICATION	当前任务正在等待通知	正在等待通知的任务会进入阻塞态，放弃CPU
2	taskNOTIFICATION_RECEIVED	当前任务已经收到通知	如果任务在阻塞等待通知，那么它会被唤醒

任务创建完成之后，ucNotifyState 的默认值是 0，也就是 taskNOT_WAITING_NOTIFICATION。

这表示：当前任务既 没有等待通知，也没有收到通知。

当任务调用等待通知函数，而且当前还没有通知到达，那么内核会：

1. 将 ucNotifyState 设置为 taskWAITING_NOTIFICATION
2. 随后让当前任务进入 阻塞状态，表示该任务正处于等待通知的阻塞状态。
3. 等待其他任务或者中断发送通知

当其他任务或者中断发送通知时，FreeRTOS 内核就会：

1. 将任务的 ucNotifyState 设置为：taskNOTIFICATION_RECEIVED
2. 表示该任务 已经收到通知。
3. 如果此时任务正处于等待通知的阻塞状态，内核就会把该任务从 阻塞态移动到就绪态，任务随后就可以继续执行。

因此可以理解为：

ucNotifyState 本质上是一个 任务通知状态标志，用于记录任务：

1. 是否正在等待通知
2. 是否已经收到通知

FreeRTOS 内核正是通过这个状态变量，来判断任务是否需要 进入阻塞 或者 被唤醒执行。

ulNotifiedValue：通知值的作用

ulNotifiedValue 用于保存 通知值，也会叫通知计数值。

也就是说，利用任务通知发通知的同时，还可以"顺手"发一个通知值。

当然，如果把任务通知当成**"轻量版二值信号量"**使用，那么这个通知值的作用并不大。

关于它的具体作用，我们放到后面再讲。

任务通知实现任务同步的相关 API

如果只是使用任务通知实现任务同步（替代二值信号量），实际上常用的 API 只有三个：

xTaskNotifyGive()
vTaskNotifyGiveFromISR()
ulTaskNotifyTake()

又看到了 Give 和 Take 这两个单词，它们的含义其实和 二值信号量中的 Give / Take 完全一致：

1. Give 表示发送任务通知，相当于产生一个事件信号。
2. Take 表示等待接收任务通知，如果当前没有通知，任务会进入 阻塞状态，直到通知到来（前提是会等待阻塞）。

因此，从使用方式上来看，可以把任务通知理解为一种 "轻量级二值信号量"。

下面来详细介绍一下这三个API。

xTaskNotifyGive()：向某个任务发送通知

函数原型：

void xTaskNotifyGive(TaskHandle_t xTaskToNotify);

作用：向 指定任务发送一个通知信号。

其唯一的参数，通过传参一个任务句柄，指定需要接收通知的任务。

从效果上来看，它非常像二值信号量中的：

xSemaphoreGive()

但从内部实现上来看，它并不是"释放一个信号量对象"，而是：直接修改目标任务 TCB 中的通知相关成员。

xTaskNotifyGive() 的核心作用可以概括成一句话：

向指定任务发送一次通知，并将该任务的通知值加 1。

也就是说，它至少做了两件事：

1. 修改目标任务的通知状态，将ucNotifyState成员的取值改为taskNOTIFICATION_RECEIVED，表示这个任务已经收到通知了。
2. 修改目标任务的通知值，将ulNotifiedValue成员的取值进行自增1。

需要注意的是，任务在收到通知之前可以处于两种不同的状态：

1. taskNOT_WAITING_NOTIFICATION（任务没有等待接收通知）
2. taskWAITING_NOTIFICATION（任务在等待接收通知）

这说明：

任务通知不一定非要"先等后发"，也可以"先发后等"：

1. 如果任务在接收通知之前，处于等待接收通知的状态，那么此任务会从阻塞态被唤醒，进入就绪态。
2. 如果目标任务没有等待通知，没有阻塞等待，那么任务会在下一次调用接收通知函数时获取该通知，通知并不会丢失。

特别需要注意的是：

1. 每调用xTaskNotifyGive()函数1次，发送1次通知，通知值都会累加一次。
2. xTaskNotifyGive()函数没有返回值，接收通知的任务可以通过通知值的大小，知道通知已经发送来几次。
3. 但如果把任务通知作为二值信号量来使用，这个通知值通常没有太大的意义。

xTaskNotifyTake()：当前任务尝试接收通知

函数原型如下：

uint32_t ulTaskNotifyTake(
    BaseType_t xClearCountOnExit,   // 函数返回时，任务通知值如何处理
    TickType_t xTicksToWait // 最大阻塞等待时间
);

这个函数的作用是：当前任务主动去等待接收一个通知，并在接收到通知后返回通知值。

它的行为可以简单理解为：

任务通知里的 xTaskNotifyTake() ≈ 二值信号量中的 xSemaphoreTake()

也就是说：

1. 如果当前还没有收到通知，那么任务可以进入 阻塞状态
2. 如果已经有通知了，那么任务就会立即取走通知，返回通知值，并继续运行。

具体到行为：

如果此时任务还没有收到通知，那么内核会做两件事：

1. 把当前任务的 ucNotifyState 设为 taskWAITING_NOTIFICATION（等待接收通知）
2. 如果允许阻塞等待，就让任务进入阻塞态

如果调用 ulTaskNotifyTake() 时，通知本身已经到了：

1. ucNotifyState成员的取值本身就是taskNOTIFICATION_RECEIVED
2. 那么当前任务就不会阻塞，而是直接收到通知。
3. 调用此函数会直接返回结果，也就是返回通知值（处理之前的）。
4. 当然无论是哪种模式，处理完通知之后都会将 ucNotifyState 设为 taskWAITING_NOTIFICATION（等待接收通知）。

下面介绍一下函数的形参和返回值。

---

参数1：xClearCountOnExit

BaseType_t xClearCountOnExit

这个参数用于决定：

这个参数用于决定：任务成功取到通知后，通知值（成员ulNotifiedValue）如何处理。

如果传参为：pdTRUE

表示：

取到通知后，直接把通知值（ulNotifiedValue）清零，这更像 二值信号量 的行为。

因为在作为二值信号量使用时，ulNotifiedValue通知值只是作为一个计数器，记录发送了几次通知。

现在任务已经收到了通知，那就不管之前被通知了几次，直接归零即可。

类比一下：

你妈喊你吃饭，喊了你好几次

最终你去吃饭了

如果只把任务通知当通知使用，只要响应了通知，通知值计数就可以归零。

如果传参为：pdFALSE

表示：取到通知后，只把通知值减 1，即把ulNotifiedValue的取值自减1。

如果是把任务通知当成二值信号量使用，建议的传参是：pdTRUE。

---

参数2：xTicksToWait

此传参用于表示任务等待通知时，最大等待阻塞时间。

该参数我们已经非常熟悉了，不再赘述。

---

函数的返回值：

函数的返回值类型是一个4字节无符号整型：uint32_t类型

该函数的返回值表示：接收通知之前，当前任务的通知计数值。

返回值可能有两种：

1. 0，表示到达阻塞时间，超时等待，仍然没有接收到通知。接收通知失败。
2. 大于0，表示接收通知时，通知值的原始取值。

注意，此函数返回之前会修改通知值，但该函数的返回值是通知值的原始值。

类比一下：

你妈叫你去吃饭，喊了3次。

于是通知计数值就是3

你响应了通知，去吃饭，于是这个通知计数值被归0了。

但你仍然知道你妈叫了你3次。

如果把任务通知作为二值信号量使用，该函数的返回值就表示对方通知的次数，在这种情况下，此函数的返回值通常没有意义。

xTaskNotifyGiveFromISR()：在中断环境下向某个任务发送通知

vTaskNotifyGiveFromISR() 的作用是：在中断服务函数中向指定任务发送通知。

函数原型如下：

void vTaskNotifyGiveFromISR(
    TaskHandle_t xTaskToNotify,     // 发送通知的任务句柄
    BaseType_t *pxHigherPriorityTaskWoken   //  是否需要在ISR结束后，触发高优先级任务切换
);

这个函数的行为和xTaskNotifyGive基本类似，无非换到了在中断环境下发送通知，所以不再赘述。

如果希望在ISR结束后，立刻触发高优先级任务切换，可以采用下面的调用方式：

BaseType_t Flag = pdFALSE;
vTaskNotifyGiveFromISR(xx, &Flag);
portYIELD_FROM_ISR(Flag);

以上。

代码示例

两个任务之间发通知的一段演示代码。

如下：

#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"

#include "DebugUSART1.h"

/* 接收任务句柄 */
static TaskHandle_t TaskRecvHandle = NULL;

/* -------------------- 任务1：发送通知任务 -------------------- */
void TaskSend(void *Argument) {
    uint32_t Round = 0;
    uint8_t i;

    while (1) {
        Round++;

        printf1("\r\n[Send] Round %lu start\r\n", Round);

        /* 连续发送5次通知 */
        for (i = 0; i < 5; i++) {
            xTaskNotifyGive(TaskRecvHandle);
            printf1("[Send] Give Notify %d\r\n", i + 1);
        }

        printf1("[Send] Round %lu end\r\n", Round);

        /* 间隔一段时间，方便观察 */
        vTaskDelay(5000);
    }
}

/* -------------------- 任务2：等待通知任务 -------------------- */
void TaskRecv(void *Argument) {
    uint32_t NotifyValue;

    while (1) {
        printf1("[ Recv ] Wait Notify...\r\n");

        /* 等待任务通知，并一次性取出通知计数值 */
        NotifyValue = ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        printf1("[ Recv ] Get Notify Count = %lu\r\n", NotifyValue);
    }
}

int main(void) {
    DebugUSART1_Init();

    /* 创建接收任务：优先级低 */
    xTaskCreate(TaskRecv,
                "TaskRecv",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                &TaskRecvHandle);

    /* 创建发送任务：优先级高 */
    xTaskCreate(TaskSend,
                "TaskSend",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 2,
                NULL);

    vTaskStartScheduler();

    while (1) {}
}

当然，任务通知更常用与中断当中，在中断当中给任务发一个任务通知。

中断中发送任务通知

在前面我们已经基于二值信号量，实现了在中断中给任务发通知。

但实际上在FreeRTOS中，任务通知更适合来完成这样的工作。

任务通知本身同样不负责传递具体数据，它更适合表达这样一种含义：

某个事件发生了，然后通知某一个任务立即去处理。

比如我们之前实现的串口中断接收数据的相关"事件"：

消息队列已满，串口中断发送队列失败，系统发生了异常。

因此，我们完全可以这样设计：

1. USART1 中断 仍然负责接收串口数据，并尝试把数据发送到消息队列中
2. 如果发送成功，说明一切正常，程序继续运行
3. 如果发送失败，说明消息队列可能已经满了，也就是系统发生了异常情况
4. 此时中断中不直接做复杂处理，而是 通过任务通知通知异常处理任务
5. 随后，由一个 更高优先级的异常处理任务 去等待该通知
6. 一旦收到通知，说明系统出现了异常，该任务就会被立即唤醒，进行后续处理

这样一来，程序的结构依然非常清晰：

消息队列负责传递正常数据，任务通知负责上报异常事件。

也就是说：

消息队列传数据，任务通知传异常事件。

下面给出代码示例：

---

USART1.h 头文件：

#ifndef __USART1_H__
#define __USART1_H__

#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>
#include <string.h>

#include "FreeRTOS.h"
#include "queue.h"
#include "task.h"

/* main.c 里创建的队列句柄 */
extern QueueHandle_t UartRxQueue;

/* 异常处理任务句柄 */
extern TaskHandle_t UartErrTaskHandle;

/**
* @brief  初始化串口 USART1
*/
void USART1_Init(void);

/**
* @brief  调试打印函数（串口版 printf）
*/
void printf1(const char *format, ...);

#endif

---

USART1.c 源文件：

#include "USART1.h"

/* ================= 内部函数（不对外暴露） ================= */

/**
 * @brief  USART1 发送单字节（阻塞式）
 * @note   仅供本文件内部使用
 */
static void DebugUSART1_SendByte(uint8_t Byte) {
    /* 等待发送数据寄存器为空 */
    while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

    USART_SendData(USART1, Byte);
}

/**
 * @brief  初始化 USART1 串口
 */
void USART1_Init(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;

    /* PA9 -> USART1_TX：复用推挽输出 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* PA10 -> USART1_RX：上拉输入 */
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* USART 参数配置：115200, 8N1 */
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1, &USART_InitStructure);

    USART_Cmd(USART1, ENABLE);

    /* 开启 USART1 接收中断 */
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

    /*
     * 使用 FreeRTOS 时：
     * 中断优先级建议采用分组4
     * 并且用户中断优先级数值不要高于阈值
     * 这里设置为 12
     */
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 12;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

/**
 * @brief  调试打印函数（串口版 printf）
 * @param  format: 格式化字符串
 */
void printf1(const char *format, ...) {
    char buffer[100];
    va_list list;

    va_start(list, format);
    vsprintf(buffer, format, list);
    va_end(list);

    for (uint16_t i = 0; buffer[i] != '\0'; i++) {
        if (buffer[i] == '\n') {
            DebugUSART1_SendByte('\r');
        }

        DebugUSART1_SendByte((uint8_t)buffer[i]);
    }
}

/**
 * @brief  USART1中断：收到 1 字节就塞进 FreeRTOS 队列
 */
void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {
        char ch = (char)USART_ReceiveData(USART1);

        BaseType_t xFlag = pdFALSE;
        BaseType_t Ret = xQueueSendFromISR(UartRxQueue, &ch, &xFlag);

        if (Ret != pdPASS) {
            /* 使用任务通知，上报异常事件 */
            if (UartErrTaskHandle != NULL) {
                vTaskNotifyGiveFromISR(UartErrTaskHandle, &xFlag);
            }
        }

        /*
         * 如果 xFlag 被设置为 pdTRUE
         * 则 ISR 退出后会触发任务切换
         */
        portYIELD_FROM_ISR(xFlag);
    }
}

---

main.c 源文件：

#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"

#include "LED.h"
#include "USART1.h"

#define BUFFER_SIZE  20

/* 串口接收消息队列 */
QueueHandle_t UartRxQueue = NULL;

/* 异常处理任务句柄 */
TaskHandle_t UartErrTaskHandle = NULL;

/* -------------------- 任务1：接收并解析串口命令 -------------------- */
void TaskRecv(void *Argument) {
    char Buffer[BUFFER_SIZE] = { 0 };
    uint8_t BufferIndex = 0;

    while (1) {
        char ch;

        /* 无限阻塞等待队列中的串口数据 */
        if (xQueueReceive(UartRxQueue, &ch, portMAX_DELAY) == pdPASS) {
            /* 丢弃换行符 */
            if (ch == '\r' || ch == '\n') {
                continue;
            }

            /* 拼接字符串，始终保证 '\0' 结尾 */
            if (BufferIndex < BUFFER_SIZE - 1) {
                Buffer[BufferIndex++] = ch;
                Buffer[BufferIndex] = '\0';
            } else {
                /*
                 * 如果接收过长，超出本地解析缓冲区长度，
                 * 多余数据不再继续写入
                 */
                Buffer[BUFFER_SIZE - 1] = '\0';
            }

            if (strcmp(Buffer, "OK") == 0) {
                printf1("Light On \n");
                LED_On();

                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            } else if (strcmp(Buffer, "ERROR") == 0) {
                printf1("Light Off \n");
                LED_Off();

                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }

            /* 非法指令，立即清空 */
            if (BufferIndex > 0 && Buffer[0] != 'O' && Buffer[0] != 'E') {
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }

            /* 超过 ERROR 的长度，也清空 */
            if (BufferIndex > 5) {
                memset(Buffer, 0, sizeof(Buffer));
                BufferIndex = 0;
            }
        }
    }
}

/* -------------------- 任务2：异常处理任务 -------------------- */
void TaskUartError(void *Argument) {
    while (1) {
        /*
         * 阻塞等待异常通知
         * pdTRUE 表示取到通知后自动清零
         */
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        printf1("Error: USART RX Queue Overflow! \n");

        /*
         * 这里可以继续扩展异常处理逻辑，例如：
         * 1. 点亮告警灯
         * 2. 让蜂鸣器工作
         * 3. 记录错误计数
         * 4. 上报系统状态
         */
    }
}

int main(void) {
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    LED_Init();
    USART1_Init();

    /* 创建消息队列：长度20，每个元素1字节 */
    UartRxQueue = xQueueCreate(20, sizeof(char));

    if (UartRxQueue == NULL) {
        printf1("Error: UartRxQueue create failed. \n");

        while (1) {}
    }

    /* 创建串口接收解析任务 */
    xTaskCreate(TaskRecv,
                "TaskRecv",
                configMINIMAL_STACK_SIZE + 128,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    /* 创建高优先级异常处理任务 */
    xTaskCreate(TaskUartError,
                "TaskUartError",
                configMINIMAL_STACK_SIZE + 128,
                NULL,
                tskIDLE_PRIORITY + 2,
                &UartErrTaskHandle);

    vTaskStartScheduler();

    while (1) {}
}

至此，我们就在原本 "串口中断 + 消息队列 + 接收任务解析" 的基础上，

将原本的"二值信号量异常通知机制"，替换为"任务通知异常机制"。

---

整个程序的运行逻辑，可以概括为：

1. USART1 接收到 1 个字节数据，进入接收中断
2. 中断中尝试将该字节发送到 UartRxQueue 消息队列
3. 如果发送成功，说明系统当前处理能力正常，程序继续按照原来的逻辑运行
4. 如果发送失败，说明消息队列可能已经满了，也就是系统当前出现了异常情况
5. 此时中断中不去直接做复杂处理，而是 通过任务通知上报异常
6. 高优先级任务 TaskUartError 一直阻塞等待该通知
7. 一旦收到通知，说明异常发生，TaskUartError 会被立即唤醒并执行相应处理逻辑

---

这样写有一个非常明显的好处：

中断中只负责"发现异常并上报异常"，而不负责"详细处理异常"。

同时，相比二值信号量：

任务通知不需要额外创建内核对象，开销更小，效率更高，更适合这种"一对一事件通知"的场景。

其他任务间通信方式（了解）

目前，在 FreeRTOS 中，我们已经学习了：

1. 消息队列
2. 信号量（包括二值信号量、计数信号量以及互斥信号量）
3. 任务通知

除了这些方式外，FreeRTOS 还提供了一些其他的任务间通信方式。

例如：

1. 事件标志组（Event Group）
2. 队列集（Queue Set）

这些机制在 FreeRTOS 中同样属于任务间通信手段，但我们不作为重点内容进行讲解。

下面对其中两个机制做一个简单了解。

事件标志组

事件标志组（Event Group）

事件标志组本质上是一组"位标志（bit）"。

每一位可以表示一个事件是否发生，例如：

1. bit0：串口接收完成
2. bit1：网络连接成功
3. bit2：数据处理完成

任务可以：

1. 设置某一位（表示某个事件发生）
2. 等待某一位或某几位同时满足

例如：

1. 等待"多个事件同时发生"
2. 或等待"任意一个事件发生"

因此，事件标志组非常适合：多个事件的组合判断与同步

队列集

队列集（Queue Set）

队列集可以理解为：

把多个队列或信号量组合在一起进行统一监听

正常情况下：一个任务只能阻塞等待一个队列或一个信号量

而使用队列集后，可以实现：一个任务同时等待多个对象中的任意一个

例如：

1. 等待"串口队列"或"按键队列"中有数据
2. 等待"某个信号量"或"另一个队列"触发

当其中任意一个就绪时，任务就会被唤醒。

但是需要注意：

队列集在实际工程中使用并不多，因为：

1. 实现相对复杂
2. 可读性较差
3. 大多数场景可以通过任务拆分来解决

因此，在实际工程和学习过程中，我们优先掌握：

消息队列、信号量、任务通知

这三种最常用、最核心的通信方式即可。

总结：

FreeRTOS 提供了多种任务间通信机制，但在实际开发中，应优先选择：

简单、清晰、稳定、可维护的通信方式。
