Binder 阻塞检测：跨进程通信的性能陷阱与监控方案

一、为什么 Binder 阻塞是性能优化的深水区？

Android 系统的核心设计哲学是基于 Binder 的进程间通信。从启动 Activity 到获取 SharedPreferences，从权限检查到窗口管理，几乎所有系统服务交互都依赖 Binder。但 Binder 的便利性背后隐藏着性能陷阱：

一次看似简单的 getSharedPreferences() 调用，可能触发 100ms 的主线程阻塞；一个高频的 checkPermission() 调用，可能在用户滑动时造成肉眼可见的卡顿。

Binder 阻塞的可怕之处在于隐蔽性：它不像主线程死循环那样直接触发 ANR，而是像「慢性毒药」一样累积延迟，最终表现为「App 有点卡」但说不清原因。这篇文章从 Binder 内核机制出发，拆解阻塞根因，并给出完整的监控方案。

---

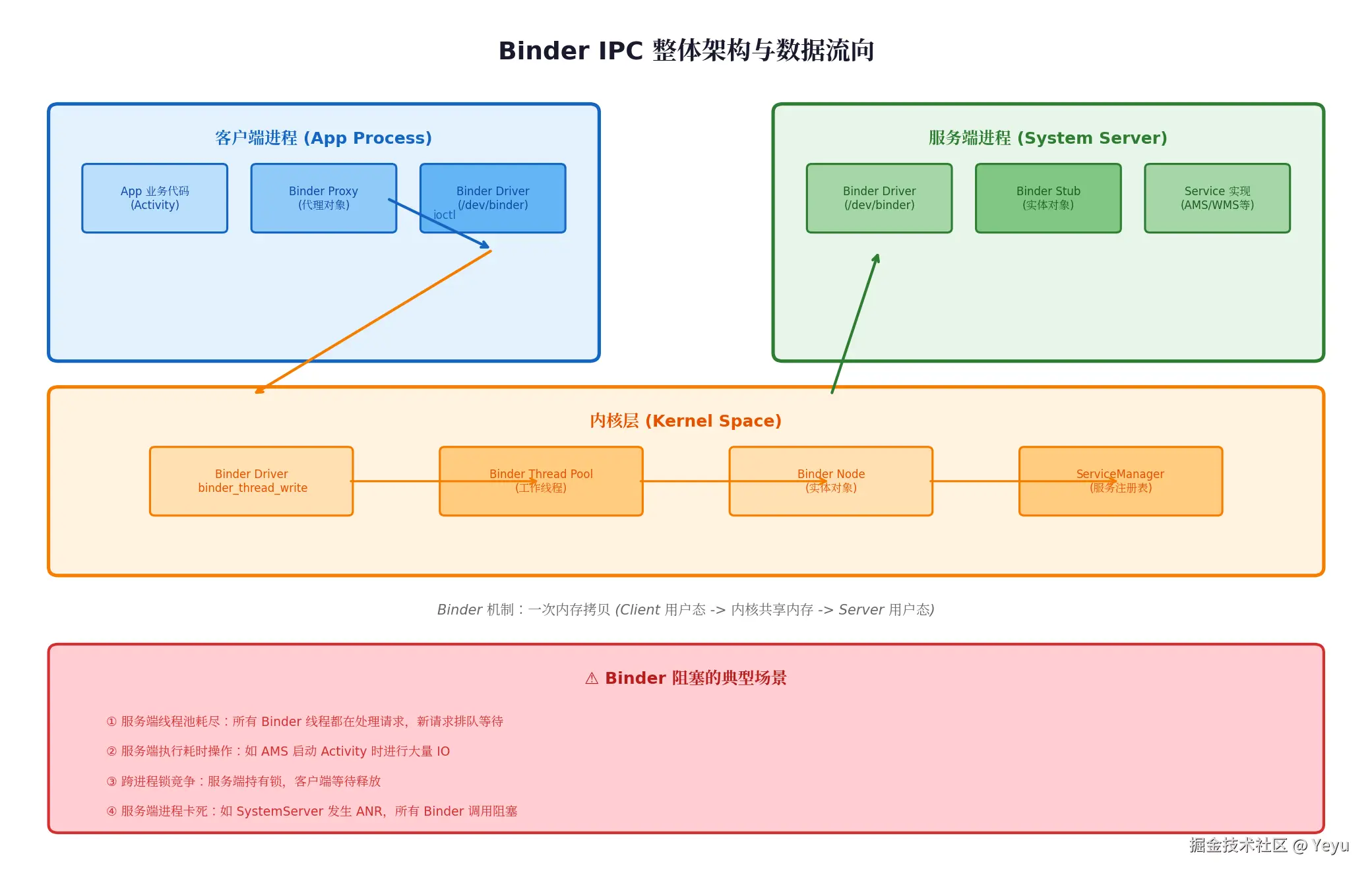

二、Binder 整体架构：理解数据流向

2.1 架构分层

层级	组件	职责
应用层	Activity / Service	发起 Binder 调用（如 startActivity()）
Framework 层	Binder Proxy / Stub	序列化数据、生成 Binder 事务
Native 层	libbinder.so	用户态 Binder 库，处理 Parcel 数据
内核层	Binder Driver (/dev/binder)	进程间数据转发、线程调度、内存映射
系统服务层	AMS / WMS / PMS	接收并处理 Binder 请求

2.2 一次 Binder 调用的完整流程

App 进程 (Client)
    │
    │ 1. 调用 Binder Proxy 接口 (如 IActivityManager.startActivity)
    │    将参数序列化到 Parcel
    ▼
libbinder.so (Native)
    │
    │ 2. 通过 ioctl(BINDER_WRITE_READ) 写入 Binder Driver
    │    数据拷贝到内核共享内存 (mmap 区域)
    ▼
Binder Driver (Kernel)
    │
    │ 3. 查找目标进程 (通过 handle -> binder_node 映射)
    │    将事务插入目标进程的「待处理队列」
    │    唤醒目标进程的 Binder 线程
    ▼
System Server (Server)
    │
    │ 4. Binder 线程从队列取出事务
    │    反序列化 Parcel，调用 Stub 接口
    │    执行实际逻辑 (如 AMS.startActivity)
    ▼
    │ 5. 返回结果：重复上述流程，方向相反

关键机制 ：Binder 使用 mmap 实现「一次内存拷贝」。Client 将数据拷贝到内核映射的共享内存，Server 直接从这块内存读取，避免了传统的「用户态 -> 内核态 -> 用户态」两次拷贝。

---

三、Binder 阻塞的四大根因

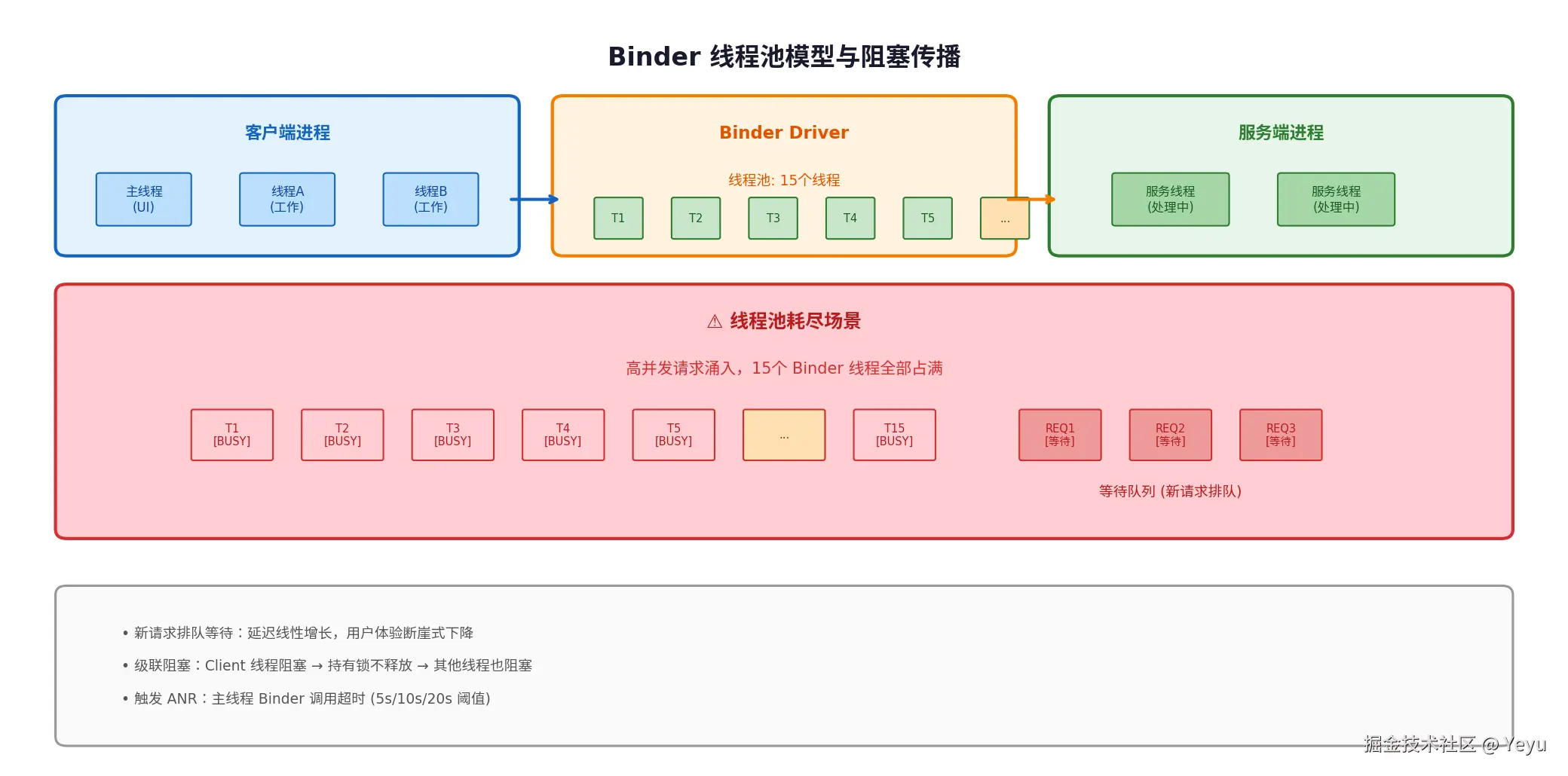

3.1 根因一：服务端线程池耗尽

Android 的 Binder 线程池默认有 15 个线程 （由 ProcessState 初始化时设置）。当并发请求超过线程数时，新请求会在内核队列中排队等待。

典型场景：

• 应用启动时同时发起多个系统服务调用（如 getSystemService、checkPermission、getSharedPreferences）
• 后台服务高频查询 ContentProvider
• 系统服务自身处理耗时，线程长时间被占用

内核视角 ：通过 /proc/binder/stats 查看线程状态：

adb shell cat /proc/binder/stats | grep "threads"
# 输出示例：threads: 15  (活跃线程数)
#          ready threads: 0  (所有线程都在忙)
#          free threads: 0  (没有空闲线程)

当 ready threads 和 free threads 都为 0 时，新请求必须等待。

3.2 根因二：服务端执行耗时操作

服务端在 Binder 线程中执行耗时操作，是阻塞的最直接原因。常见场景：

系统服务	耗时操作	典型耗时	触发场景
AMS	启动 Activity（冷启动）	100ms ~ 2s	startActivity()
AMS	广播分发	50ms ~ 500ms	sendBroadcast()
WMS	窗口添加/更新	20ms ~ 200ms	addWindow() / relayoutWindow()
PMS	权限检查	5ms ~ 30ms	checkPermission()
PMS	APK 解析	100ms ~ 1s	安装/更新应用

关键问题 ：这些操作都在 Binder 线程中同步执行。如果服务端没有将耗时操作异步化，Client 就会阻塞等待。

3.3 根因三：跨进程锁竞争

SystemServer 内部使用大量同步机制保护共享数据。当多个 Client 同时访问同一资源时，会发生锁竞争：

// AMS 内部示例：Activity 堆栈操作需要加锁
synchronized (mGlobalLock) {
    // 如果这里耗时 50ms，其他 Binder 调用必须等待
    mActivityStack.startActivityLocked(...);
}

高竞争锁：

• ActivityManagerService.mGlobalLock：Activity 生命周期管理
• WindowManagerService.mWindowMap：窗口状态管理
• PackageManagerService.mPackages：包信息缓存

3.4 根因四：服务端进程卡死

极端情况下，SystemServer 进程本身发生 ANR 或死锁，所有 Binder 调用都会无限期阻塞：

Client 调用 -> Binder Driver -> SystemServer 无响应
    │
    │ Client 线程阻塞
    │
    ▼
等待超时 (5s / 10s / 20s) -> 触发 ANR

---

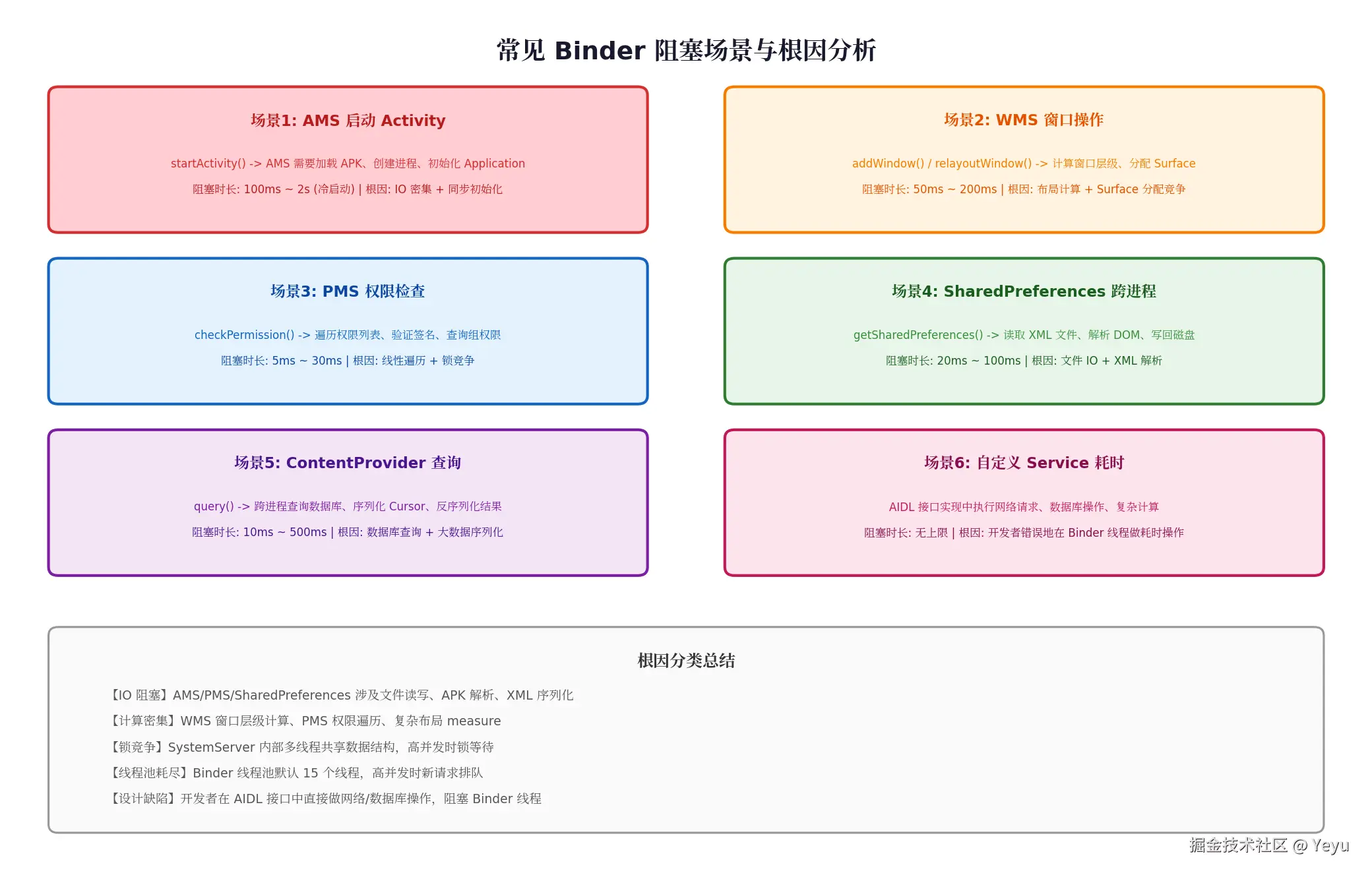

四、常见 Binder 阻塞场景深度分析

4.1 场景一：AMS 启动 Activity（冷启动）

调用链 ：startActivity() -> AMS.startActivity() -> startProcessLocked() -> zygoteSendArgsAndGetResult()

阻塞点：

1. 创建进程：通过 Zygote fork 新进程，耗时 50-200ms
2. 加载 APK ：ApplicationLoader 读取并解析 APK 资源，耗时 100-500ms
3. 初始化 Application ：执行 Application.onCreate()，开发者代码可能耗时

优化方案：

• 使用 startActivity 的 FLAG_ACTIVITY_NEW_DOCUMENT 预加载
• 减少 Application.onCreate() 中的同步初始化
• 使用 App Startup 库异步化初始化

4.2 场景二：SharedPreferences 跨进程访问

调用链 ：getSharedPreferences() -> ContextImpl.getSharedPreferences() -> SharedPreferencesImpl.loadFromDisk()

阻塞点：

1. 文件读取 ：从 /data/data/<pkg>/shared_prefs/ 读取 XML 文件
2. XML 解析 ：使用 XmlUtils.readMapXml() 解析 DOM
3. 磁盘写入 ：apply() 或 commit() 触发文件写入

优化方案：

• 使用 MMKV 替代原生 SharedPreferences（基于 mmap，无跨进程锁）
• 避免在 UI 线程调用 getSharedPreferences()，提前在子线程预加载
• 使用 apply() 替代 commit()（异步写入）

4.3 场景三：ContentProvider 查询

调用链 ：query() -> ContentResolver.query() -> ActivityThread.acquireProvider() -> IPC -> Provider.query()

阻塞点：

1. 获取 Provider ：如果 Provider 未启动，需要先 startProcess 并等待初始化
2. 数据库查询：SQLite 查询在 Provider 进程中执行，大数据量时耗时
3. 序列化开销：Cursor 数据通过 Binder 传输，数据量越大越慢

优化方案：

• 使用 Room 库 + LiveData 本地缓存，减少跨进程查询
• 分页查询，避免一次性返回大量数据
• 使用 ContentResolver.openFileDescriptor() 替代 query() 传输文件

4.4 场景四：自定义 AIDL 接口耗时

反模式示例：

// 错误：在 AIDL 接口中直接做网络请求
public class MyService extends Service {
    private final IMyService.Stub binder = new IMyService.Stub() {
        @Override
        public String fetchData(String url) throws RemoteException {
            // ❌ 错误：在 Binder 线程中同步请求网络
            return HttpURLConnection.get(url).readString(); // 阻塞 500ms+
        }
    };
}

正确做法：

// 正确：Binder 接口只触发异步任务，通过回调返回结果
public class MyService extends Service {
    private final IMyService.Stub binder = new IMyService.Stub() {
        @Override
        public void fetchDataAsync(String url, ICallback callback) throws RemoteException {
            // ✅ 正确：提交到线程池异步执行
            executor.execute(() -> {
                String result = HttpURLConnection.get(url).readString();
                try {
                    callback.onSuccess(result);
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            });
        }
    };
}

---

五、Binder 阻塞监控方案设计

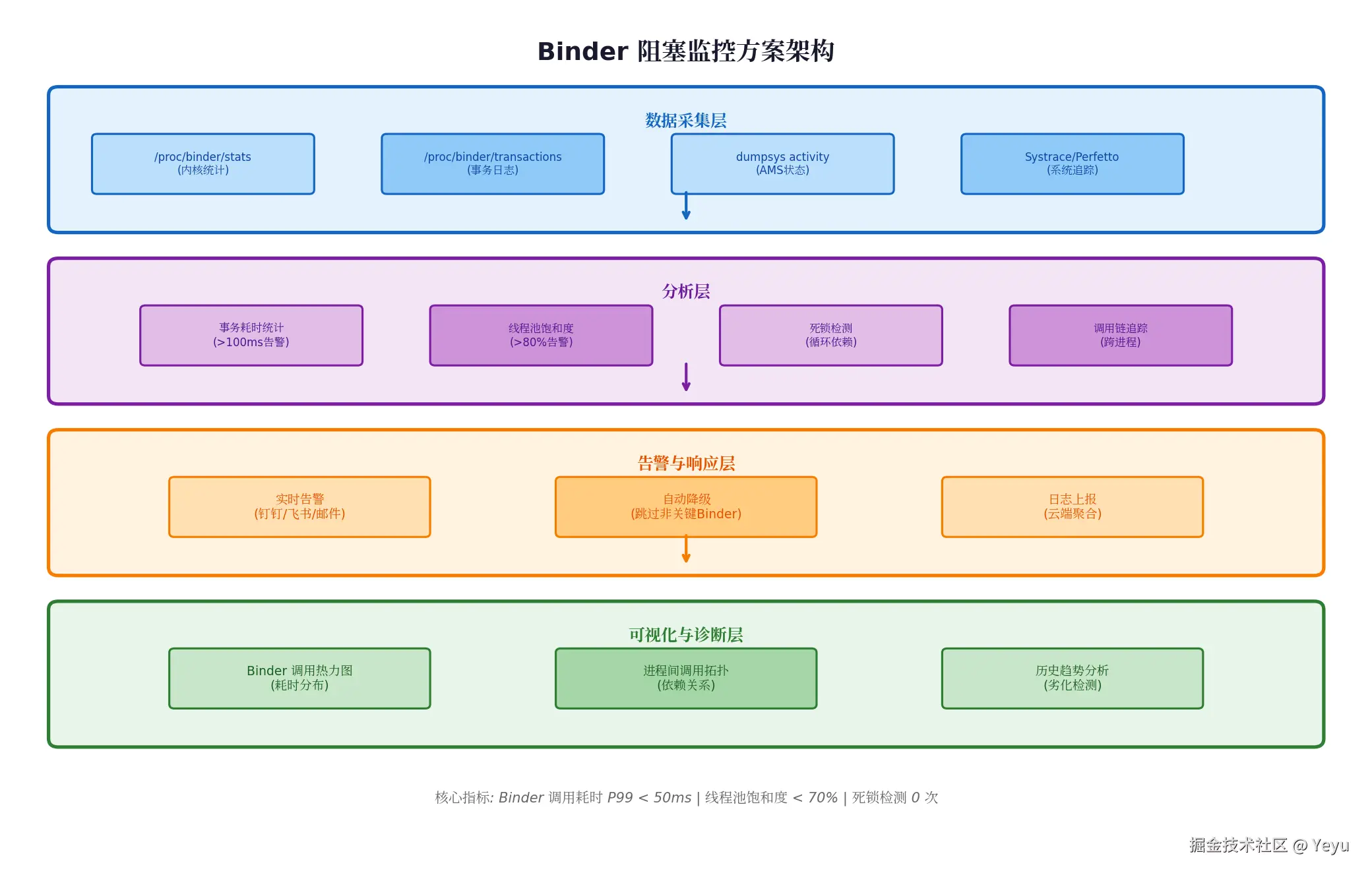

5.1 监控架构四层模型

层级	职责	关键技术
数据采集层	从内核、系统、应用三层采集原始数据	/proc/binder/*、dumpsys、Systrace
分析层	实时计算指标、检测异常模式	流式计算、阈值告警、死锁检测
告警与响应层	通知开发者、自动降级	钉钉/飞书、熔断机制、跳过非关键 Binder
可视化层	展示调用热力图、依赖拓扑	调用链追踪、耗时分布、劣化趋势

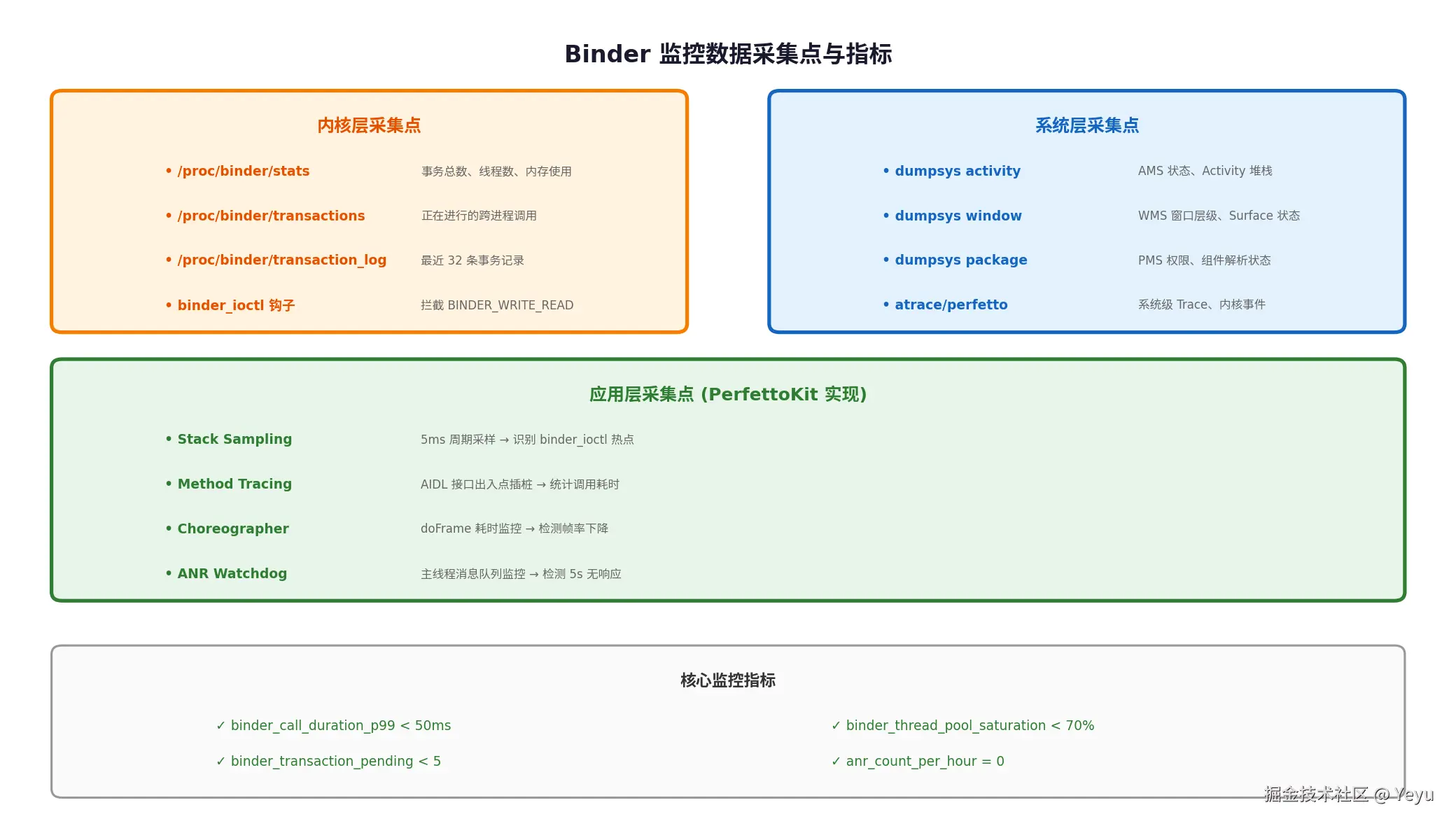

5.2 数据采集点详解

内核层采集

# 1. Binder 整体统计
adb shell cat /proc/binder/stats
# 关键字段：
#   threads: 15          # 总线程数
#   ready threads: 5     # 空闲线程数
#   free threads: 5       # 可用线程数
#   pending transactions: 3  # 等待处理的事务数

# 2. 正在进行的跨进程调用
adb shell cat /proc/binder/transactions
# 输出：每个进行中的事务，包含调用方 PID、目标 PID、耗时

# 3. 最近 32 条事务记录（循环缓冲区）
adb shell cat /proc/binder/transaction_log
# 输出：最近的事务历史，用于事后分析

系统层采集

# AMS 状态
adb shell dumpsys activity | grep -A 20 "ACTIVITY MANAGER"
# 查看：Activity 堆栈、进程状态、ANR 历史

# WMS 窗口状态
adb shell dumpsys window | grep -A 10 "Window #"
# 查看：窗口层级、Surface 状态、焦点窗口

# PMS 包信息
adb shell dumpsys package | grep -A 5 "Package ["
# 查看：包解析状态、权限授予情况

六、深度问答

Q1: 为什么 Binder 线程池默认是 15 个？可以改吗？

深度答：15 这个数字是 Android 团队通过经验测试得出的平衡点：

• 太少（如 5 个）：高并发时容易耗尽，请求排队
• 太多（如 50 个）：线程切换开销增大，内存占用增加（每个线程 1MB 栈空间）

可以通过 ProcessState 修改，但强烈不建议：

// frameworks/native/libs/binder/ProcessState.cpp
sp<ProcessState> ProcessState::self() {
    if (gProcess != NULL) return gProcess;
    gProcess = new ProcessState("/dev/binder");
    return gProcess;
}

// 线程池大小在 IPCThreadState 中硬编码
// 修改需要重新编译系统镜像

正确做法：优化服务端响应速度，而不是增加线程数。

Q2: oneway AIDL 关键字能解决阻塞问题吗？

深度答 ：oneway 表示异步调用，Client 发送请求后立即返回，不等待 Server 处理结果。但它有严格限制：

// 正确：oneway 接口不能有返回值
oneway interface IMyService {
    void doSomething(String param);  // ✅ 无返回值
    // String doSomething(String param);  // ❌ 编译错误：oneway 不能有返回值
}

适用场景：

• 日志上报、统计埋点（不需要确认是否成功）
• 通知类操作（如「播放完成」）

不适用场景：

• 需要返回数据的查询操作
• 必须确认执行成功的关键操作（如支付）

Q3: 如何区分「Binder 阻塞」和「主线程耗时」？

深度答：两者症状相似（都表现为卡顿/ANR），但根因不同：

特征	Binder 阻塞	主线程耗时
Systrace	binder_ioctl 在栈顶，耗时集中在 BINDER_WRITE_READ	业务方法（如 onClick）耗时
线程状态	主线程状态为 WAITING（等待 Binder 返回）	主线程状态为 RUNNING（执行业务代码）
影响范围	多个 App 都可能卡（SystemServer 阻塞）	仅当前 App 卡
恢复方式	SystemServer 恢复后自动恢复	需要优化业务代码

诊断方法：

# 1. 查看主线程状态
adb shell ps -T -p <pid> | grep "Binder:"
# 如果主线程的 Binder 线程状态是 WAITING，说明在等待服务端

# 2. 查看 Binder 事务
adb shell cat /proc/binder/transactions | grep <client_pid>
# 查看该进程正在进行的 Binder 调用，以及目标进程

# 3. Systrace 分析
# 搜索 `binder transaction` 标签，查看耗时分布

Q4: ContentProvider 的 query() 为什么比 SharedPreferences 更慢？

深度答 ：ContentProvider 涉及两次跨进程通信：

App 进程 (Client)
    │
    │ 1. IPC -> AMS: acquireProvider(uri)
    │    AMS 返回 Provider 的 Binder Proxy
    ▼
    │ 2. IPC -> Provider 进程: query()
    │    Provider 进程执行 SQLite 查询
    │    序列化 Cursor 数据
    │    IPC 返回结果
    ▼
App 进程 (Client) 反序列化 Cursor

而 SharedPreferences 虽然也是跨进程，但数据缓存在内存中，只有首次加载需要文件 IO。

优化方案：

• 使用 Room 替代 ContentProvider（本地数据库，无跨进程开销）
• 如果必须用 ContentProvider，使用 CursorLoader 异步加载
• 批量查询，减少 IPC 次数

---

七、总结

Binder 阻塞是 Android 性能优化的深水区，因为它横跨应用层、Framework 层、Native 层和内核层。诊断和优化需要系统级的视野：

1. 理解机制：Binder 的线程池模型、内存拷贝机制、事务队列
2. 识别场景：AMS 启动、SharedPreferences、ContentProvider、自定义 AIDL
3. 监控指标：调用耗时 P99、线程池饱和度、pending 事务数
4. 优化策略 ：异步化、预加载、缓存、避免跨进程锁、使用 oneway

核心原则：Binder 调用应该像「寄信」一样快速投递，而不是像「打电话」一样等待回应。
